Принцип работы датчика дыма MQ-2

Датчик газа MQ-2 — это электрохимический сенсор, способный определять наличие различных горючих газов и дыма в воздухе. Принцип его работы основан на изменении сопротивления чувствительного элемента при контакте с определенными газами.

Основные характеристики датчика MQ-2:

• Определяет сжиженный газ, метан, пропан, водород, спирт, дым
• Диапазон измерения: 300-10000 ppm
• Время отклика: менее 10 секунд
• Рабочее напряжение: 5В
• Аналоговый и цифровой выходы

При появлении в воздухе целевых газов сопротивление датчика уменьшается, что приводит к изменению выходного напряжения. Это позволяет определить наличие и примерную концентрацию газов.

Схема подключения MQ-2 к Arduino

Для создания детектора дыма на Arduino понадобятся следующие компоненты:

• Плата Arduino (Uno, Nano или другая)
• Датчик газа MQ-2
• Пьезоизлучатель (buzzer)
• Светодиод
• Резистор 220 Ом
• Макетная плата и провода

Схема подключения:

• VCC датчика MQ-2 — к 5V Arduino
• GND датчика — к GND Arduino
• A0 датчика — к аналоговому входу A0 Arduino
• Пьезоизлучатель: «+» к пину 8, «-» к GND
• Светодиод: анод через резистор 220 Ом к пину 13, катод к GND

Программа для Arduino

Ниже представлен пример скетча для обнаружения дыма с помощью Arduino и MQ-2:

«`cpp const int buzzerPin = 8; const int ledPin = 13; const int smokePin = A0; int threshold = 400; void setup() { pinMode(buzzerPin, OUTPUT); pinMode(ledPin, OUTPUT); pinMode(smokePin, INPUT); Serial.begin(9600); } void loop() { int smokeLevel = analogRead(smokePin); Serial.print(«Уровень дыма: «); Serial.println(smokeLevel); if (smokeLevel > threshold) { digitalWrite(ledPin, HIGH); tone(buzzerPin, 1000, 200); } else { digitalWrite(ledPin, LOW); noTone(buzzerPin); } delay(100); } «`

Этот скетч считывает аналоговое значение с датчика MQ-2, сравнивает его с пороговым значением и активирует светодиод и пьезоизлучатель при превышении порога.

Калибровка и настройка порогового значения

Для точной работы детектора дыма необходимо откалибровать пороговое значение. Как это сделать:

1. Загрузите скетч и откройте монитор порта
2. Запишите показания датчика в чистом воздухе
3. Создайте немного дыма и запишите новые показания
4. Установите пороговое значение между этими двумя показателями

Например, если в чистом воздухе показания 100, а при появлении дыма 600, можно установить порог 400.

Улучшение детектора дыма

Для повышения функциональности детектора дыма можно внести следующие улучшения:

• Добавить ЖК-дисплей для отображения текущего уровня дыма
• Реализовать отправку SMS-уведомлений при обнаружении дыма
• Подключить Wi-Fi модуль для передачи данных на сервер
• Добавить резервное питание от аккумулятора
• Использовать несколько датчиков для покрытия большей площади

Применение детектора дыма на Arduino

Детектор дыма на основе Arduino и MQ-2 может найти применение в различных сферах:

• Домашние системы безопасности
• Пожарная сигнализация в офисах и на производстве
• Мониторинг качества воздуха в помещениях
• Автоматизация вентиляции в теплицах и на фермах
• Обнаружение утечек газа на промышленных объектах

Важно помнить, что самодельный детектор дыма не может заменить сертифицированные устройства пожарной безопасности, но может служить дополнительным средством защиты.

Преимущества и недостатки детектора дыма на Arduino

Рассмотрим основные плюсы и минусы создания детектора дыма на базе Arduino:

Преимущества:

• Низкая стоимость компонентов
• Возможность настройки под конкретные задачи
• Простота интеграции с другими системами
• Образовательная ценность при сборке

Недостатки:

• Отсутствие сертификации для использования в качестве основной системы безопасности
• Необходимость периодической калибровки
• Возможные ложные срабатывания
• Зависимость от внешнего питания (если не реализовано резервное)

Часто задаваемые вопросы

Ниже приведены ответы на некоторые распространенные вопросы о детекторах дыма на Arduino:

Какова точность датчика MQ-2?

Точность датчика MQ-2 зависит от многих факторов, включая калибровку и условия окружающей среды. В целом, он способен обнаружить наличие дыма, но не может точно измерить его концентрацию без дополнительной калибровки.

Как долго прослужит такой детектор?

При правильной эксплуатации датчик MQ-2 может прослужить несколько лет. Однако рекомендуется проводить регулярные проверки и калибровку для обеспечения надежной работы.

Можно ли использовать этот детектор в промышленных условиях?

Для промышленного применения рекомендуется использовать сертифицированные системы обнаружения дыма и газов. Детектор на Arduino может служить дополнительным средством мониторинга, но не должен быть единственной системой безопасности.

Заключение

Создание детектора дыма на базе Arduino и датчика MQ-2 — это интересный проект, который позволяет на практике изучить принципы работы систем безопасности и автоматизации. Хотя такое устройство не может заменить профессиональные системы пожарной сигнализации, оно может служить эффективным дополнительным средством обнаружения дыма и газов в домашних условиях или для образовательных целей.

Датчик дыма ардуино в категории «Техника и электроника»

MQ-2 датчик газа, дыма (углеводородные газы) LM393

Доставка по Украине

38 грн

Купить

MQ-2 датчик газа, дыма (углеводородные газы) LM393

Доставка из г. Черновцы

38 грн

Купить

Черновцы

Датчик горючих и угарного газов MQ9

На складе в г. Одесса

Доставка по Украине

178.50 грн

Купить

Одесса

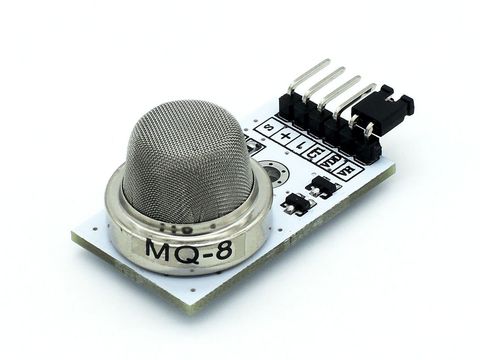

Датчик водорода MQ8
