Датчик цвета ардуино. Датчик цвета Arduino: подключение, настройка и применение

Как работает датчик цвета Arduino. Какие модели датчиков цвета существуют. Как подключить и настроить датчик цвета для Arduino. Для чего можно использовать датчик цвета в проектах с Arduino.

Принцип работы датчика цвета для Arduino

Датчик цвета для Arduino — это электронный компонент, позволяющий определять цвет объектов. Принцип его работы основан на измерении интенсивности отраженного света разных длин волн.

Типичный датчик цвета состоит из следующих основных элементов:

• Светодиоды разных цветов (обычно красный, зеленый, синий)
• Фотодиод или фоторезистор
• Преобразователь сигнала

Алгоритм работы датчика цвета следующий:

1. Поочередно включаются светодиоды разных цветов, освещая измеряемый объект
2. Отраженный свет улавливается фотодиодом
3. Интенсивность отраженного света преобразуется в цифровой сигнал
4. На основе полученных данных определяется цвет объекта

Популярные модели датчиков цвета для Arduino

Для работы с Arduino доступны различные модели датчиков цвета. Рассмотрим наиболее распространенные варианты:

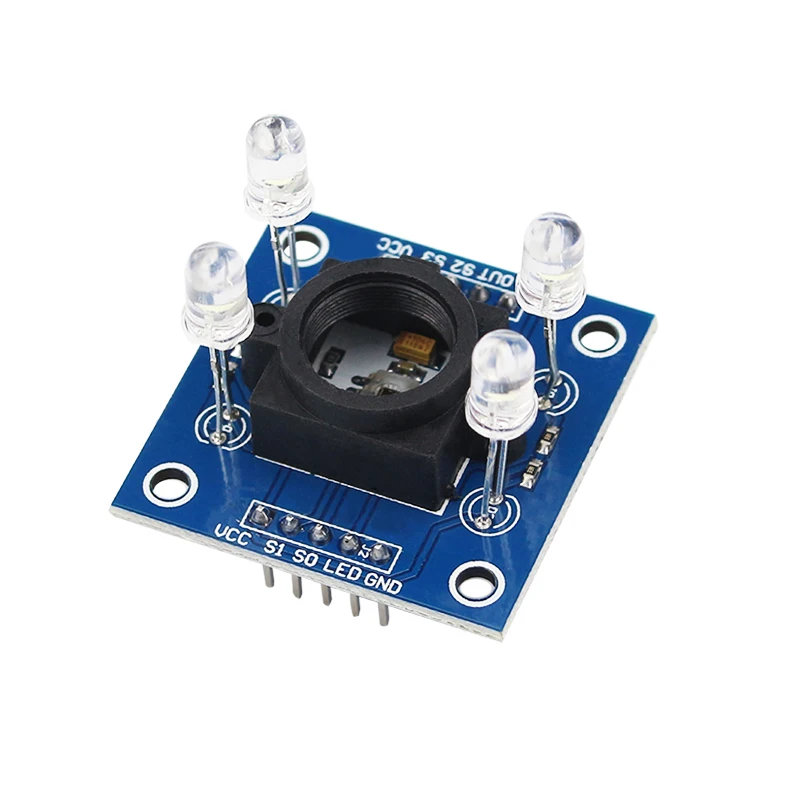

TCS3200

TCS3200 — один из самых популярных датчиков цвета. Его основные характеристики:

• Определяет основные цвета RGB
• Имеет встроенную светодиодную подсветку
• Выходной сигнал — частота импульсов
• Напряжение питания 3-5В

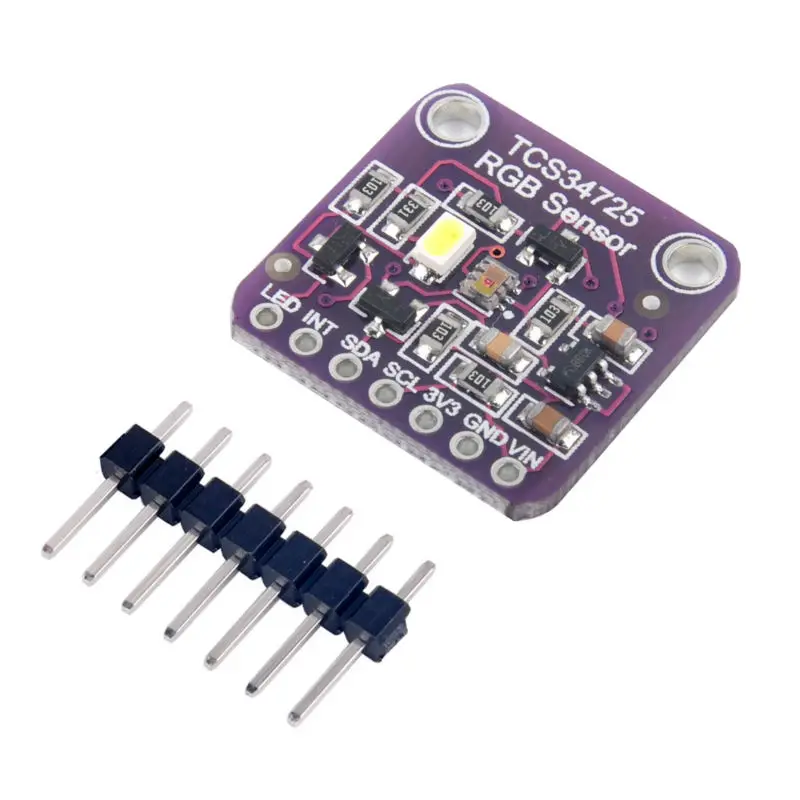

TCS34725

TCS34725 — более продвинутая модель датчика цвета. Ее особенности:

• Определяет RGB + яркость света
• Имеет встроенный ИК-фильтр
• Интерфейс I2C
• 16-битное разрешение АЦП

APDS-9960

APDS-9960 — многофункциональный датчик. Помимо определения цвета он также может:

• Измерять освещенность
• Определять приближение объектов
• Распознавать жесты

Подключение датчика цвета к Arduino

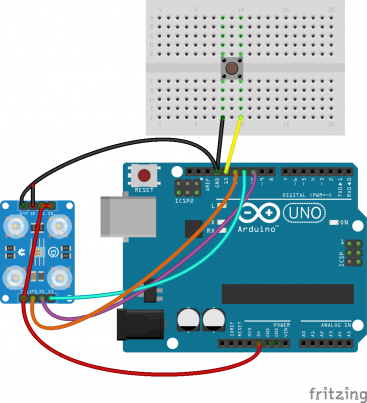

Рассмотрим процесс подключения датчика цвета TCS3200 к плате Arduino:

1. Подключите VCC датчика к выводу 5V Arduino
2. Подключите GND датчика к выводу GND Arduino
3. Подключите S0 и S1 датчика к цифровым пинам Arduino (например, 4 и 5)
4. Подключите S2 и S3 датчика к цифровым пинам Arduino (например, 6 и 7)
5. Подключите OUT датчика к цифровому пину Arduino (например, 8)

После подключения можно приступать к настройке и программированию датчика.

Настройка и калибровка датчика цвета

Для корректной работы датчика цвета необходимо выполнить его настройку и калибровку. Основные этапы этого процесса:

1. Установка частоты выходного сигнала (через пины S0 и S1)
2. Выбор фильтров RGB (через пины S2 и S3)
3. Калибровка белого цвета
4. Калибровка черного цвета
5. Настройка чувствительности датчика

Калибровка позволяет учесть особенности освещения и повысить точность определения цветов.

Программирование датчика цвета на Arduino

Для работы с датчиком цвета на Arduino потребуется написать соответствующий скетч. Основные этапы программирования:

1. Инициализация пинов датчика
2. Настройка частоты и фильтров
3. Считывание данных с выхода датчика
4. Преобразование полученных значений в RGB
5. Определение цвета на основе RGB значений

Пример простого кода для считывания RGB значений с датчика TCS3200:

«`cpp #define S0 4 #define S1 5 #define S2 6 #define S3 7 #define sensorOut 8 int redFrequency = 0; int greenFrequency = 0; int blueFrequency = 0; void setup() { pinMode(S0, OUTPUT); pinMode(S1, OUTPUT); pinMode(S2, OUTPUT); pinMode(S3, OUTPUT); pinMode(sensorOut, INPUT); digitalWrite(S0, HIGH); digitalWrite(S1, LOW); Serial.begin(9600); } void loop() { // Чтение красного цвета digitalWrite(S2, LOW); digitalWrite(S3, LOW); redFrequency = pulseIn(sensorOut, LOW); // Чтение зеленого цвета digitalWrite(S2, HIGH); digitalWrite(S3, HIGH); greenFrequency = pulseIn(sensorOut, LOW); // Чтение синего цвета digitalWrite(S2, LOW); digitalWrite(S3, HIGH); blueFrequency = pulseIn(sensorOut, LOW); // Вывод значений RGB Serial.print(«R = «); Serial.print(redFrequency); Serial.print(» G = «); Serial.print(greenFrequency); Serial.print(» B = «); Serial.println(blueFrequency); delay(100); } «`

Этот код инициализирует датчик, считывает значения RGB и выводит их в монитор порта.

Применение датчиков цвета в проектах Arduino

Датчики цвета находят широкое применение в различных проектах на базе Arduino. Вот некоторые варианты их использования:

• Сортировка объектов по цвету (например, конфет или деталей)
• Создание роботов, следующих по цветной линии
• Автоматизация процессов в сельском хозяйстве (определение спелости плодов)
• Контроль качества в производстве (проверка цвета продукции)
• Создание «умных» светильников, реагирующих на цвет окружения
• Разработка игр и интерактивных инсталляций

Проблемы и решения при работе с датчиками цвета

При использовании датчиков цвета могут возникать некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:

Низкая точность определения цвета

Причины: — Недостаточная калибровка — Влияние внешнего освещения — Неправильное расстояние до объекта

Решения: — Проведите тщательную калибровку датчика — Используйте защитный экран от внешнего света — Обеспечьте постоянное расстояние между датчиком и объектом

Ошибки при определении похожих цветов

Причины: — Ограниченные возможности датчика — Недостаточное разрешение АЦП

Решения: — Используйте более точные модели датчиков — Примените алгоритмы усреднения результатов — Ограничьте набор распознаваемых цветов

Нестабильность показаний

Причины: — Электромагнитные помехи — Колебания напряжения питания

Решения: — Используйте экранированные провода — Обеспечьте стабильное питание датчика — Примените программную фильтрацию данных

Альтернативы датчикам цвета в проектах Arduino

Хотя датчики цвета очень удобны для многих задач, в некоторых случаях можно рассмотреть альтернативные варианты:

• Фоторезисторы — для простого определения яркости
• ИК-датчики — для обнаружения объектов без учета их цвета
• Камеры — для более сложного анализа изображений
• Спектрометры — для высокоточного анализа спектра

Выбор конкретного решения зависит от требований проекта и доступных ресурсов.

Заключение

Датчики цвета являются мощным инструментом для расширения возможностей проектов на базе Arduino. Они позволяют создавать интересные и полезные устройства, взаимодействующие с окружающим миром на основе цветовой информации.

При правильном подходе к выбору, подключению и настройке датчика цвета можно добиться высокой точности и надежности его работы. Это открывает широкие возможности для творчества и инноваций в области робототехники, автоматизации и интерактивных систем.

Датчик цвета | 2 Схемы

Содержание

• 1 Подключение датчика TCS3200
• 2 Испытания датчика цветов
• 3 Полезные ссылки

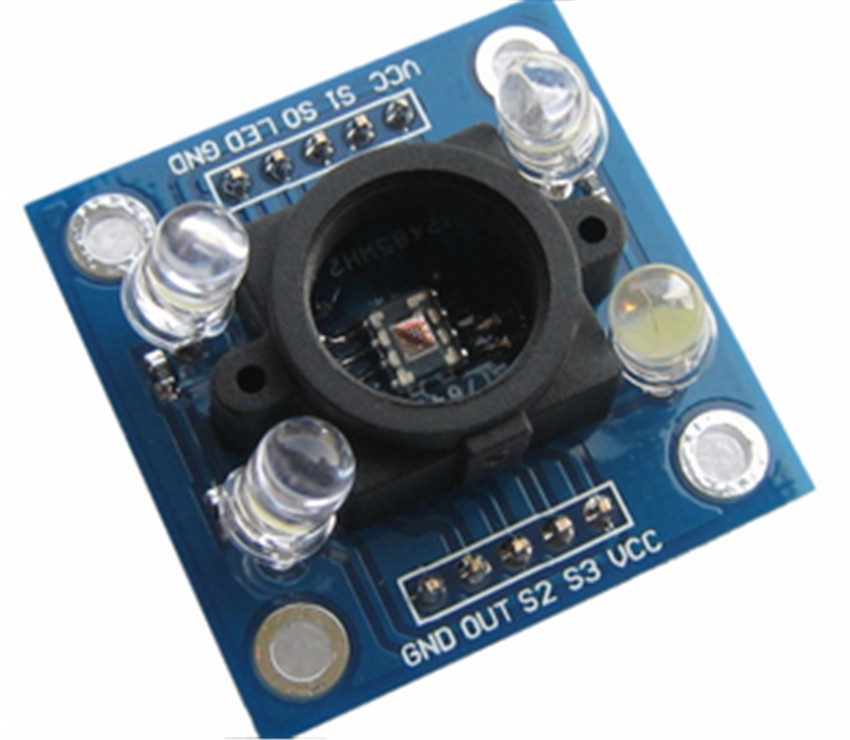

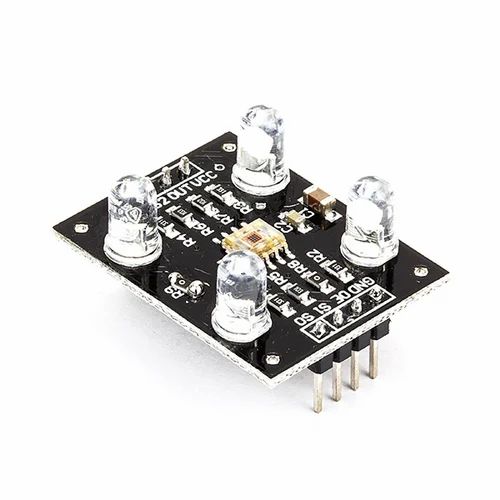

Датчик TCS3200 предназначен для распознавания цвета поверхности. Датчик приобретен как и многие другие модули для Ардуино – на Алиэкспрессе (за 4 доллара). Устройство поставляется в антистатическом пакете.

Габаритные размеры модуля 37 х 30 10 мм, в плате имеется четыре крепежных отверстия, диаметром 3 мм, масса устройства составляет 4.1 г.

Как оказалось, в производстве модуля допущен заводской брак, маркировка контактов на лицевой и тыльной стороне платы не совпадает. Как установил экспериментальным путем автор обзора – верна, видимо, та маркировка, которая находится со стороны светодиодов.

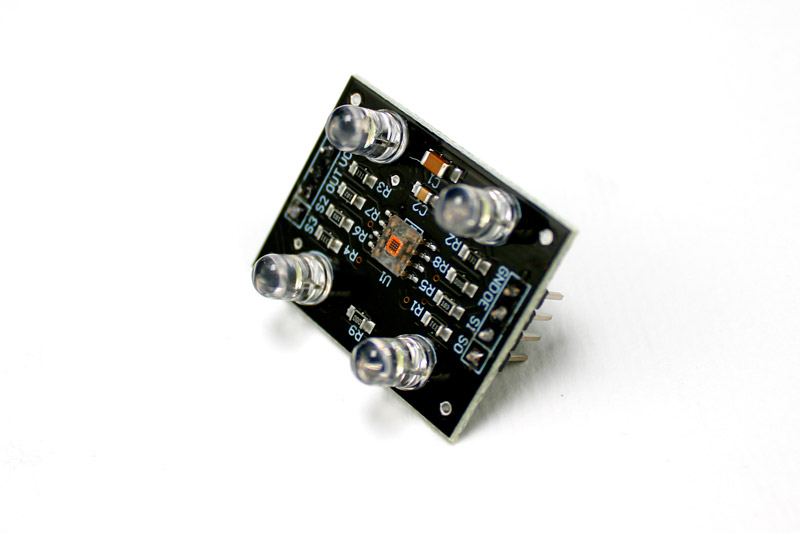

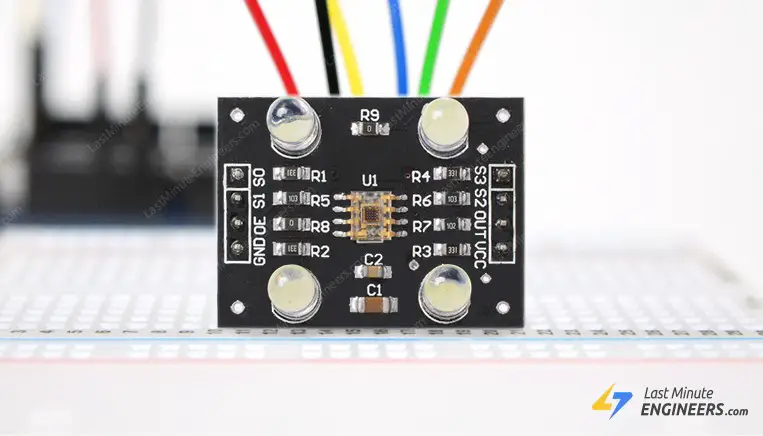

На плате модуля хорошо видны четыре белых светодиода подсветки, между которыми размещен детектор, который представляет собой матрицу из 64 фотодиодов, 16 из которых имеют красный светофильтр, 16 – зеленый, 16 синий и оставшиеся 16 не имеют светофильтра. Рассмотреть матрицу фотодиодов можно в достаточно сильную лупу. В данном устройстве осуществляется преобразование информации от фотодиодов в импульсы с частотой, которая пропорциональна яркости падающего на фотодиоды света. Считывая данные с разных групп светодиодов можно, получить представление о том каков цвет световых лучей, падающих на матрицу фотодиодов.

Подключение датчика TCS3200

Всего модуль имеет восемь выводов.

• VСС – питание 5В,
• GND – общий провод,
• OUT – информационный выход,
• LED – вывод управления светодиодами подсветки,
• S0 и S1 масштабирование частоты выходного сигнала,
• S2 и S3 – выбор группы светодиодов [1-5].

При напряжении питания 5В модуль потребляет 21 мА при включенной подсветке и 2 мА при отключенной. Отключение светодиодной подсветки производится подачей низкого логического уровня на вывод LED.

Следует иметь в виду, что при оборванной линии питания светодиоды не гаснут.

Частота сигнала на выходе OUT может достигать 500 кГц [5-6], выводы S0 и S1 задают коэффициент деления частоты, если на оба эти вывода пода низкий логический уровень, то устройство отключается.

S0	S1
		Отключение
	1	2%
1		20%
1	1	100%

Выводы S2 и S3 служат для выбора задействованной группы фотодиодов [1,6]

S2	S3
		Красный
	1	Синий
1		Белый
1	1	Зеленый

Рассматриваемое устройство требует достаточно серьезного кода для обработки поступающей с него информации. Как понимает, автор матрица фотодиодов в данной конфигурации чипа очень сильно засвечивается светодиодами подсветки [6], а также чувствительный к инфракрасному излучению [7]. Бленда для защиты фотодиодов от прямой засветки светодиодами совершенно необходима, так же, как понимает автор, крайне желателен ИК-фильтр [7]. В качестве бленды автор применил пластмассовую трубку, длинной 12 и внешним диаметром 8 мм, которая обмотана несколькими слоями изоленты, между которыми проложена пищевая фольга. ИК-фильтра у автора нет.

Для калибровки датчика была использована программа TCS3200_1 [1]. В процессе калибровки требуется взять однотонную красную, синюю и зеленую поверхности. Автор использовал обложки папок, соответствующих цветов.

В процессе калибровки датчика надо поднести цветную поверхность с расстояния 15-10 см вплотную к датчику. При этом надо зафиксировать, как будет меняться диапазон значений для соответствующего канала, возвращаемый программой TCS3200_1.

Испытания датчика цветов

На иллюстрациях ниже приведены результаты измерения для красного, зеленого и синего канала соответственно. Т.е. для первого из трех рисунков имеет значение первый столбец данных, для второго – второй, а для третьего – третий.

Затем из полученных значений для каждого из каналов надо выбрать максимальные и минимальные значения диапазона, которые следует подставить в программу TCS3200_2 [1]. Именно эта программа будет производить распознавание цветов. Значения диапазона нужно подставлять на место второго и третьего параметров функции map [8-9], для красного цвета 52 строка кода, для зеленого – 69, для синего – 86. Как понимает автор, конкретные значения диапазона сильно зависят от условий освещенности, характера поверхности, поэтому калибровать датчик надо в условиях максимально приближенных к тем в которых он будет использоваться. После описанных выше манипуляций датчик, должен быть готов к работе. Результат, возвращаемый программой TCS3200_2

для красной папки

Зеленая папка

Синяя папка

Черная матовая поверхность (бокс CD-диска)

Как хорошо видно, по результатам измерения, красную поверхность датчик, более или менее идентифицирует, а вот отличить зеленую поверхность от синей устройство практически не в состоянии. При низкой интенсивности внешнего сигнала датчик склонен определять синий цвет на любой поверхности. Такое поведение устройства можно объяснить тем, что не был использован инфракрасный фильтр. Дело в том, что к ближнему ИК-излучению чувствительны все фотодиоды [7], а вот человеческий глаз его не видит, таким образом, способность поверхности поглощать и отражать ИК-излучение с длиной волны около 850 нм должно очень серьезно влиять на результаты измерения. В текущем виде датчик подходит, для того чтобы отличать красную поверхность от поверхности иного цвета. При этом оттенки красного в целом опознаются как красный цвет.

Красный картон опознается хорошо

А вот красная клеенка уже хуже

Вне конкуренции оказалась эта красная папка.

Оранжевую бумагу датчик тоже опознал как поверхность красного цвета.

В заключении следует отметить, что наличие бленды на фотодиодной матрице совершенно обязательно. Для иллюстрации можно посмотреть, что показывает программа TCS3200_2 на красном картоне с рис. 18 без бленды. Хорошо видно, что датчик полностью засвечен белым светом.

Справедливости ради, красная папка с рис. 22 и в этом случае остается красной, но по показаниям, хорошо видно насколько зашумлен сигнал.

Таким образом, можно заключить, что в текущем виде без доработки датчик еле справляется с отличием красной поверхности от какой-то другой, о различении оттенков и речи не идет. Хотя это можно объяснить, тем, что попавший автору датчик не вполне исправен, или автор не разобрался с маркировкой выводов, или просто автор допусти при испытании датчиков серьезную ошибку.

Полезные ссылки

1. wikihandbk.com/wiki/Arduino:Примеры/Гайд_по_использованию_датчика_цвета_TCS230/TCS3200_с_Arduino
2. роботехника18.рф/датчика-цвета-ардуино-подключение/
3. alex.lyceum-2.ru/index.php/2015/11/22/datchik-cveta-tcs3200/
4. robot-kit.ru/article_info.php/articles_id/4/article/-font-color—993300–Statya-pro-modul-opredeleniya-cveta-RKP-TSC3200—font-
5. umdom. by/arduino/arduino-датчик-распознавания-цвета-tcs3200
6. forum.amperka.ru/threads/Датчик-цвета-tcs3200.5888/
7. blog.kvv213.com/2018/01/datchik-sveta-i-tsveta-tcs3200-arduino-mega-chto-to-poluchaetsya/
8. arduinoplus.ru/coding-arduino/functions/matematika/map/
9. arduino.ru/Reference/Map

Файлы проекта можете взять в архиве. Материал подготовил специально для сайта 2shemi.ru – Denev
