Как работает микроволновый датчик движения. Чем он отличается от других типов датчиков. Где лучше всего применять микроволновые датчики движения. Какие преимущества и недостатки имеет этот тип датчиков.
Принцип работы микроволнового датчика движения
Микроволновый датчик движения работает по принципу эффекта Доплера. Он излучает электромагнитные волны в микроволновом диапазоне (обычно 5.8 ГГц) и анализирует отраженный сигнал. Когда в зоне действия датчика появляется движущийся объект, частота отраженного сигнала изменяется, что и фиксирует устройство.
Основные компоненты микроволнового датчика движения:
- Передатчик микроволнового излучения
- Приемник отраженного сигнала
- Микропроцессор для анализа изменений сигнала
- Выходное реле для подключения нагрузки
Как происходит обнаружение движения?
- Датчик непрерывно излучает микроволновый сигнал
- Сигнал отражается от окружающих предметов
- При появлении движущегося объекта частота отраженного сигнала меняется
- Микропроцессор фиксирует изменение и активирует выходное реле
Преимущества микроволновых датчиков движения
Микроволновые датчики имеют ряд преимуществ по сравнению с другими типами датчиков движения:
- Высокая чувствительность — способны обнаруживать даже небольшие движения
- Большой радиус действия — до 20-30 метров
- Способность «видеть» сквозь неметаллические преграды (стены, двери)
- Нечувствительность к изменениям температуры и освещенности
- Возможность регулировки чувствительности и дальности
- Компактные размеры
Области применения микроволновых датчиков
Благодаря своим особенностям микроволновые датчики движения находят широкое применение в различных сферах:
- Системы автоматического управления освещением
- Охранные системы и сигнализации
- Автоматические двери и ворота
- Умный дом
- Промышленная автоматизация
Где лучше всего использовать микроволновые датчики движения?
- В помещениях со сложной планировкой и перегородками
- В местах, где требуется высокая чувствительность к движению
- На открытых пространствах, где нужен большой радиус действия
- В условиях изменяющейся температуры и освещенности
Недостатки микроволновых датчиков движения
Несмотря на множество преимуществ, микроволновые датчики имеют и некоторые недостатки:
- Высокая стоимость по сравнению с другими типами датчиков
- Возможность ложных срабатываний из-за высокой чувствительности
- Потенциальное влияние на работу другого радиооборудования
- Сложность точной настройки зоны обнаружения
Сравнение с другими типами датчиков движения
Чем микроволновые датчики отличаются от других распространенных типов датчиков движения?
| Тип датчика | Принцип работы | Преимущества | Недостатки |
|---|---|---|---|
| Микроволновый | Эффект Доплера | Высокая чувствительность, большой радиус, работа сквозь преграды | Высокая цена, возможность ложных срабатываний |
| Инфракрасный (PIR) | Обнаружение теплового излучения | Низкая цена, простота | Чувствительность к температуре, меньший радиус действия |
| Ультразвуковой | Отражение звуковых волн | Точность, нечувствительность к температуре | Ложные срабатывания от движения воздуха, небольшой радиус |
Как выбрать микроволновый датчик движения
При выборе микроволнового датчика движения следует обратить внимание на следующие характеристики:
- Рабочая частота (обычно 5.8 ГГц)
- Радиус действия
- Угол обзора
- Настройки чувствительности
- Время задержки выключения
- Мощность подключаемой нагрузки
- Степень защиты (IP) для уличного применения
Монтаж и настройка микроволнового датчика движения
Для правильной работы микроволнового датчика движения важно учитывать следующие моменты при его установке:
- Выбрать оптимальное место установки с учетом зоны обнаружения
- Избегать установки вблизи металлических поверхностей и источников электромагнитных помех
- Настроить чувствительность и время задержки выключения
- Проверить работу датчика в разных условиях
- При необходимости скорректировать настройки
Перспективы развития микроволновых датчиков движения
Технологии микроволновых датчиков продолжают развиваться. Какие инновации можно ожидать в будущем?
- Повышение точности определения движения
- Уменьшение энергопотребления
- Интеграция с системами искусственного интеллекта
- Комбинирование с другими типами датчиков для повышения эффективности
- Расширение функциональности (например, определение направления движения)
Микроволновые датчики движения представляют собой эффективное решение для автоматизации освещения и систем безопасности. Несмотря на некоторые недостатки, их уникальные возможности делают их незаменимыми в ряде применений. С развитием технологий можно ожидать дальнейшего совершенствования этих устройств и расширения сферы их использования.
разновидности, принцип работы, преимущества и недостатки
Успешный бизнес заключается в оптимизации расходов на его ведение, увеличение доходности собственного дела, поэтому понятие экономии в данном случае играет ключевую роль в успешности всего предприятия. Это правило, в частности, подтверждается словами американского миллиардера и филантропа Уоррена Баффета, он писал о том, что каждый сэкономленный доллар равен тому доллару, который был заработан. Датчики движения позволяют существенно увеличить экономию электрической энергии. Благодаря этому использование подобного оборудования в системах, выполняющих автоматическое управление освещением, выглядит наиболее целесообразным. Однако стоит выяснить, какие датчики наиболее оптимальны для установки в подобные системы, и на какие виды они подразделяются.
Датчики движения – технические устройства, используемые для фиксации изменения положения объектов или людей в определённом радиусе, контролируемом устройством. Данные устройства имеют разные форм‐факторы и отличаются видами и способами инсталляции.
Основной принцип работы заключается в том, что устройство осуществляет фиксацию изменений принимаемых и посылаемых электромагнитных волн или температуры движущихся объектов наблюдения. Подобный принцип работы позволяет использовать устройства в охранных системах, а также системах управления автоматическим включением и отключением света. В них наибольшее распространение получили датчики движения инфракрасного типа.
Разновидности датчиков движения, область их использования
Инсталляция датчиков освещения осуществляется на участках, в которых допускается краткосрочное включение и отключение электрического освещения. К таким локациям относятся складские помещения, дворы жилых домов, автомобильные подземные и надземные парковки, подвалы и коридоры. Условно датчики освещения делят по области их установки на внутренние и соответственно наружные или уличные.
В свою очередь датчики, используемые для работы с системами уличного освещения, делятся на периферийные и периметрические.
Второй тип используется для выполнения распознавания движения объектов в определённом диапазоне и инсталлируется по периметру контролируемой области. В свою очередь периферийные датчики освещения монтируют на фасадах зданий, ограждениях. Такие устройства распознавания движения срабатывают при условии, что объект наблюдения пересечёт границы радиуса действия фиксирующего устройства.
Датчики освещения, используемые для распознавания движения внутри зданий, делят по способу установки:
- Встроенные
- Настенные
- Накладные
- Потолочные
Датчики, фиксирующие движение, также подразделяются на устройства по типу излучения. Выделяют инфракрасные, микроволновые и ультразвуковые датчики. По способу получения сигнала от наблюдаемых объектов выделяют устройства активного и пассивного типа. Так, активные датчики выполняют регистрацию сигнала, который отражается от объекта наблюдения, а пассивные осуществляют фиксацию собственного ИК излучения.
Что касается способов получения и отправки сигнала, то датчик активного типа работает посредством использования особого приёмника и излучателя. Пассивный датчик функционирует без дополнительных приспособлений: его отличают высокая надёжность, эксплуатационная долговечность, прочность корпуса и сравнительно невысокая стоимость.
Датчики ультразвукового типа
Устройства данного типа относятся к активному классу датчиков и отличаются относительной дешевизной. Функционируют ультразвуковые датчики посредством распространения звуковых волн на всю площадь контролируемой зоны. Частота издаваемых сигналов варьируется в пределах диапазона от 20 000 до 60 000 Гц соответственно. При функционировании УД соблюдается эффект Доплера, а фиксация движения объекта становится причиной выполнения частотного сдвига сигнала отражённого типа регистрируемого и сравниваемого датчиков. К классу ультразвуковых датчиков относят парковочные системы помощи водителям, а также автомобильные сигнализации.
Что касается ряда достоинств УД, то к ним относят адаптированность к высокому запылению, чёткое срабатывание на движение, происходящее в зоне наблюдения, невысокую цену, низкие критерии требований к условиям эксплуатации.
Что касается недостатков устройств этого класса, то таковыми являются ограниченная дальность действия, чрезмерно высокая чувствительность, приводящая к срабатыванию при быстрых или резких движениях.
Микроволновые датчики
Устройства фиксации движения, обладающие принципом работы, аналогичным функционированию ультразвуковых датчиков. Движение фиксируется посредством регистраций изменений значений частоты и длины волны излучения. Однако вместо звуковых волн излучаются волны электромагнитные, частота которых не превышает показателя в 5,8 гГц.
К преимуществам микроволновых датчиков можно отнести высокую точность срабатывания, чувствительность к движению объектов, которые находятся за небольшими препятствиями: тонкими стенами, дверьми или стёклами окон.
Датчики, как правило, имеют компактные габаритные размеры и большой радиус действия. К недостаткам относят высокую стоимость устройств, кроме того, высокая чувствительность является и недостатком таких датчиков: часто фиксируются неверные срабатывания устройств. Эти минусы являются определяющим фактором того, что в системах, управляющих освещением, датчики микроволнового типа практически не используются.
Инфракрасные датчики
К наиболее часто используемому оборудованию, предназначенному для фиксации движения объектов в наблюдаемых локациях, относят инфракрасные датчики. Они наиболее оптимально подходят для работы в составе систем управления освещением автоматического действия и реагируют только на людей или животных. ИК датчики просты в настройке и эксплуатации, обладают возможностью с лёгкостью установить требуемые углы обнаружения и дальность действия сигнала. Немаловажное преимущество такого оборудования также заключено в том, что оно полностью безопасно для здоровья людей или животных.
Пассивные ИК датчики максимально безвредны для здоровья, так как они сами не излучают никаких волн, а только принимают их.
К минусам использования ИК датчиков относят малую точность работы при попадании прямых солнечных лучей или функционирования рядом находящихся электрических приборов. Также важный аспект: установка датчиков может осуществляться вдали от отопительных и кондиционирующих систем (это связано с тем, что потоки тёплого воздуха могут привести к неверным срабатываниям).
Проблемы с работой ИК датчика: фиксации движения могут возникнуть из‐за большого количества паутины, расположенной непосредственно перед фиксирующим устройством. Это связано с тем, что паутина отражает сигнал, что приводит к ложному включению света.
Использование датчиков движения при организации освещения на разных типах объектов обуславливается высокой экономией и последующим получением выгоды после инсталляции подобных устройств. Чтобы максимизировать экономию, к выбору датчиков следует отнестись с должным вниманием, в противном случае установка такого оборудования может нисколько не сэкономить бюджет или стартовые вложения, а только усугубить расходы и доставить дискомфорт.
Микроволновые датчики движения, обзоры и отзывы покупателей с характеристиками и ценами
Микроволновый датчик движения реагирует на появление объектов в зоне действия считывающего сенсора. Принцип действия — генерация высокочастотных волн, при получении обратных сигналов происходит активация. Благодаря природе волн, микропроцессор устройства улавливает движение даже сквозь тонкие поверхности — стеклопакеты на окнах, тонкие стены и двери.
Радиус действия таких датчиков опережает ультразвуковые и инфракрасные устройства, и может превышать 100 метров. Недостаток — из-за высокой чувствительности повышается вероятность случайного срабатывания. Положительная сторона — малые габариты, изменения температуры среды не влияют на работу.
Минимальная коммутируемая нагрузка — 1 Вт. Благодаря этому микроволновый датчик удобно использовать даже с маломощными осветительными системами. Часто применяется для установки внутреннего и уличного освещения, сигнализации, настройки срабатывания иных электроприборов.
- DIY, или Сделай сам
- Умный дом
- Хобби
Сигнальный модуль, отслеживающий движение за стеной.
Всем привет! Пару раз тут проскакивали микроволновые датчики, но что-то не задалось с применением на практике. Решил восполнить этот пробел небольшим обзором, заодно поделиться историей сборки и настройки монитора движения за различными преградами, такими как дерево, кирпич и прочими не металлическими поверхностями. Хотя экранировать обратную сторону при первоначальной наладке не удалось даже кастрюлей из нержавейки, но массивная металлическая дверь полностью преграждает «обзор». Чувствительность модуля «из коробки» довольно большая — реагирует на любые движения в радиусе 5-8 метров вокруг себя и пришлось повозиться, чтобы уменьшить её до нужных мне трех метров.
Кто знает, может мой опыт будет кому-то полезен для похожей или иной сборки )
читать дальше
Добавить в избранное
Понравилось
+213 +326
- микроволновой датчик движения
- AliExpress
- Сделано руками
- Сетевое оборудование

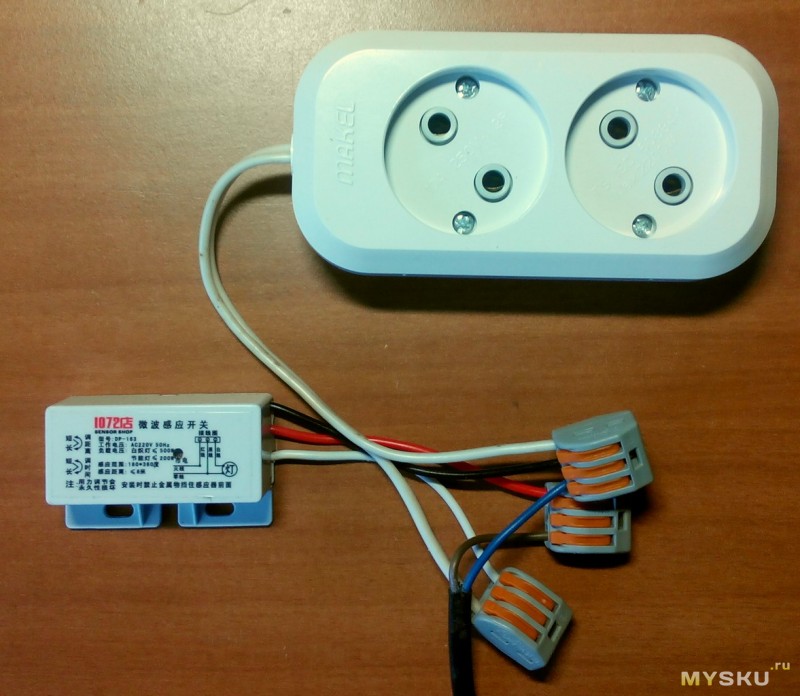

Микроволновый датчик движения M001
