Что такое магнитный герконовый датчик. Как устроен и работает геркон. Какие бывают типы герконовых датчиков. Где применяются магнитные датчики на основе герконов. Как выбрать подходящий герконовый датчик для конкретной задачи.
Что такое магнитный герконовый датчик и как он устроен
Магнитный герконовый датчик — это электромеханическое устройство, основным элементом которого является геркон (герметизированный контакт). Геркон представляет собой стеклянную колбу с двумя ферромагнитными контактами внутри, которые размыкаются или замыкаются под воздействием внешнего магнитного поля.
Основные компоненты магнитного герконового датчика:
- Геркон — герметичная стеклянная колба с контактами
- Постоянный магнит — источник магнитного поля
- Корпус — защищает компоненты от внешних воздействий
- Выводы или кабель — для подключения к электрической цепи
Принцип работы герконового датчика основан на взаимодействии ферромагнитных контактов геркона с внешним магнитным полем. При приближении магнита контакты замыкаются, при удалении — размыкаются.
Виды и типы магнитных герконовых датчиков
Существует несколько основных типов герконовых датчиков:
По типу контактов
- Нормально разомкнутые (NO) — контакты разомкнуты в обычном состоянии
- Нормально замкнутые (NC) — контакты замкнуты в обычном состоянии
- Переключающие (SPDT) — имеют и НО и НЗ контакты
По конструкции корпуса

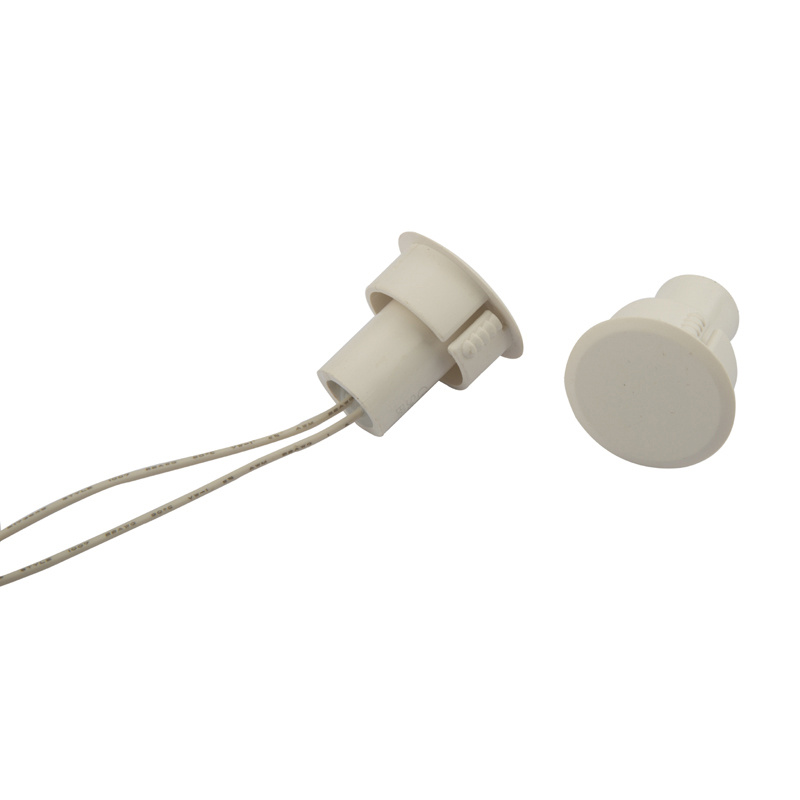

- Цилиндрические — в форме цилиндра

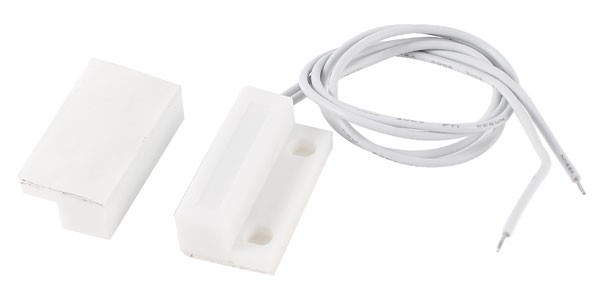

- Прямоугольные — в форме параллелепипеда
- Плоские — в тонком плоском корпусе
По способу монтажа
- Для поверхностного монтажа (SMD)
- Для монтажа в отверстия печатных плат (THT)
- С кабельным выводом
Выбор конкретного типа зависит от условий эксплуатации и требований к датчику в конкретном применении.
Преимущества и недостатки магнитных герконовых датчиков
Магнитные датчики на основе герконов обладают рядом достоинств и некоторыми ограничениями.
Преимущества:
- Простота конструкции и принципа действия
- Высокая надежность и длительный срок службы
- Не требуют питания для работы
- Герметичность и устойчивость к внешним воздействиям
- Высокое быстродействие
- Возможность работы в агрессивных средах
Недостатки:
- Ограниченная коммутируемая мощность
- Возможность ложных срабатываний от сильных магнитных полей
- Зависимость характеристик от температуры
- Хрупкость стеклянной колбы геркона
При правильном применении достоинства герконовых датчиков значительно перевешивают их недостатки.
Области применения магнитных герконовых датчиков
Благодаря своим свойствам, герконовые датчики нашли широкое применение в различных отраслях:
Системы безопасности
- Датчики открытия дверей и окон
- Датчики разбития стекла
- Тамперные датчики в корпусах устройств
Автомобильная электроника
- Датчики положения педалей и рычагов
- Датчики уровня жидкостей
- Датчики открытия дверей и капота
Бытовая техника
- Датчики открытия дверцы в стиральных машинах
- Датчики уровня воды в кофемашинах
- Датчики положения в роботах-пылесосах
Промышленная автоматика
- Концевые выключатели
- Датчики положения поршня в пневмоцилиндрах
- Датчики скорости вращения
Это лишь некоторые примеры использования магнитных герконовых датчиков. Их простота и надежность обеспечивают широкие возможности применения в самых разных областях.
Как выбрать подходящий магнитный герконовый датчик
При выборе герконового датчика для конкретной задачи следует учитывать несколько ключевых параметров:
Электрические характеристики
- Максимальное коммутируемое напряжение
- Максимальный коммутируемый ток
- Максимальная коммутируемая мощность
Магнитные характеристики
- Напряженность поля срабатывания
- Напряженность поля отпускания
- Гистерезис
Конструктивные особенности
- Тип корпуса и способ монтажа
- Степень защиты от внешних воздействий
- Рабочий температурный диапазон
Важно также учитывать условия эксплуатации датчика и требования конкретного применения. Правильный выбор обеспечит надежную и долговременную работу устройства.
Тенденции развития магнитных герконовых датчиков
Несмотря на кажущуюся простоту, технология герконовых датчиков продолжает развиваться. Основные направления совершенствования:
- Миниатюризация — создание всё более компактных датчиков
- Повышение чувствительности и точности срабатывания
- Расширение диапазона рабочих температур
- Интеграция с цифровыми интерфейсами
- Разработка многофункциональных датчиков
Эти тенденции позволяют расширить области применения магнитных герконовых датчиков и повысить их эффективность в существующих приложениях.
Заключение
Магнитные герконовые датчики, благодаря своей простоте, надежности и широким возможностям применения, остаются востребованными в различных областях техники. Понимание принципов их работы и особенностей применения позволяет эффективно использовать эти устройства в самых разных задачах — от бытовой техники до промышленной автоматизации.
Датчик магнитный герконовый ДМГ
Этот товар можно приобрести на маркетплейсах:
Купить на Купить на Купить на Купить на1. Назначение
Датчик магнитный герконовый ДМГ (маркировка взрывозащиты 0Ex ia IIC T6 Ga Х / РО Ex ia I Ma Х) предназначен для контроля положения частей конструкций и механизмов, конструктивных элементов сооружений на открывание или смещение, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия) с последующей выдачей сигнала.
Блок геркона может изготавливаться с контактами NAMUR, обеспечивающими логическое распознавание
типичных неисправностей линии: обрыва и короткого замыкания (КЗ)
в соответствии со
стандартом IEC60947-5-6
(рис. 2). (Допускаются любые номиналы по
значению и мощности в соответствии с требованиями заказчика).
Датчик ДМГ в части взрывозащиты соответствует требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ IEC 60079-1-2013.
Датчик ДМГ может применяться в подземных выработках шахт и
их наземных строениях, опасных по рудничному газу и/или
горючей пыли. Датчики состоят из двух компонентов — датчика
магнитоуправляемого (блока геркона) и задающего элемента (блока
магнита), помещенных в металлические корпуса из нержавеющей
стали (материал корпусов по умолчанию). По требованию заказчика
датчики могут изготавливаться в корпусах из алюминия, латуни,
латуни с антикоррозионным покрытием. Блок геркона оборудован
постоянно присоединенным кабелем. Длина кабеля указывается при
заказе (по умолчанию длина кабеля 1м). Блок геркона может
оснащаться дополнительными резисторами R** (рис.2). (**Допускаются любые номиналы по значению и мощности в
соответствии с требованиями заказчика).
Датчики изготавливаются с двумя герконами в соответствии с таблицей 1 или с одним герконом в соответствии с таблицей 2.
Блок геркона датчиков ДМГ может изготавливаться с торцевой рабочей зоной Т (рис.1а) или с фронтальной рабочей зоной F (рис.1б).
| Наименование изделия | Комбинация контактов геркона** | Тип ввода | Корпус | Маркировка взрывозащиты ГОСТ 31610.0-2014 |
| ДМГ — 40 | 2NO | постоянно присоединенный кабель для открытой прокладки, кабель в металлорукаве или бронекабель | — Нержавеющая сталь — Латунь — Латунь с антикоррозионным покрытием | 0Ex ia IIC T6 Ga Х / РО Ex ia I Ma Х |
| 1NO+1NC | ||||
| NO+NC NO+NC | ||||
| 2NC | ||||
| ДМГ — 100 | 2NO | |||
| 1NO+1NC | ||||
| NO+NC NO+NC | ||||
| 2NC | ||||
| ДМГ — 200 | 2NO | |||
| 1NO+1NC | ||||
| NO+NC NO+NC | ||||
| 2NC |
Датчики с постоянно присоединённым кабелем имеют маркировку 0Ex ia IIC T6 Ga X / РО Ex ia I Ma X.
Знак «Х»,
следующий за маркировкой взрывозащиты означает, что датчики
изготавливаются с постоянно присоединенным кабелем.
Знак «Х» указывает на необходимость соответствующего соединения свободного конца кабеля п.14.1 ГОСТ 31610.0-2014. (Токоведущие части контактных зажимов должны быть соединены таким образом, чтобы электрический контакт в месте соединения в течение длительного времени эксплуатации не ухудшался из-за нагрева в условиях переменного теплового режима, изменения размеров изоляционных деталей и вибрации).
Для обеспечения искробезопасности цепи производитель
рекомендует производить подключение датчиков ДМГ через
барьер искрозащиты: БИСШ АТФЕ.426439.001ТУ
(маркировка [Ex ia Ga]IIC/IIB) или
АБИ
ПАШК.
426439.146ТУ(маркировка [Ex ia Ga]IIC/IIB), удовлетворяющих
требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).
Для подключения датчиков в шлейф производитель рекомендует
использовать Ех коробка металлическая «Северленд»
АТФЕ.685552.153ТУ (маркировка 1Еx db IIC T6…T5 Gb Х или 1Еx db
IIC T6…T3 Gb Х), удовлетворяющие требованиям ГОСТ 30852.0 2002
(МЭК 60079 0:1998), или
устройство соединительное УСБ-Ех «СЕВЕР»
АТФЕ.685552.001ТУ (маркировка 0Ex ia IIC T6 Ga),
УС-4Ех ПАШК.425212.050ТУ (маркировка 0Ex ia IIC T6 Ga),
удовлетворяющие требованиям ГОСТ 30852.0 2002 (МЭК 60079
0:1998).
| Наименование изделия | Комбинация контактов геркона** | Тип ввода | Корпус | Маркировка взрывозащиты ГОСТ 31610. 0-2014 |
| ДМГ — 40 | NO | постоянно присоединенный кабель для открытой прокладки, кабель в металлорукаве или бронекабель | — Нержавеющая сталь — Латунь — Латунь с антикоррозионным покрытием | 0Ex ia IIC T6 Ga Х / РО Ex ia I Ma Х |
| NC | ||||
| NO+NC | ||||
| ДМГ — 100 | NO | |||
| NC | ||||
| NO+NC | ||||
| ДМГ — 200 | NO | |||
| NC | ||||
| NO+NC |
Пример заказа:
Датчик магнитный герконовый ДМГ — 100 Т 10 2NO
АТФЕ.
425119.184ТУ
Датчик ДМГ — 100 (расстояние срабатывания 100 мм), торцевая крепежная площадка герконового блока, длина вывода 10 метров, 2 контакта нормально разомкнутых.
Датчики рассчитаны на эксплуатацию при температуре от минус 60°С до плюс 70°С, вид климатического исполнения УХЛ1, категория размещения 1 по ГОСТ 15150-69. Степень защиты оболочки IP66/IP68 по ГОСТ 14254-2015. По способу защиты человека от поражения электрическим током извещатель соответствует классу «III» по ГОСТ IEC 60335-1.
Условия применения
Датчики относятся к взрывозащищённому электрооборудованию групп
I и II по ГОСТ 31610.0-2014 (IEC60079-0:2011) и предназначены
для применения во взрывоопасных зонах в соответствии с
установленной маркировкой взрывозащиты, требованиями ТР ТС
012/2011, ГОСТ IEC 60079-14:2011, ГОСТ 31438.
2-2011 (EN
1127-2:2002) других нормативных документов, регламентирующих
применение электрооборудования во взрывоопасных средах, в том
числе в подземных выработках шахт, рудников и их наземных
строениях, опасных по рудничному газу и (или) горючей пыли.
Возможные взрывоопасные зоны применения, категории взрывоопасных смесей газов и паров с воздухом в соответствии с ГОСТ IEC60079-10-1-2011, ГОСТ Р МЭК 60079-20-1:2011 и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Техническое обслуживание датчиков должно проводиться в соответствии с требованиями ГОСТ IEC 60079-17:2011.
Технические характеристики
| Конструктивное исполнение | 2-х блочный |
| Максимальный допуск соосности крепления датчика и магнита, не более, мм | 20 |
| Габаритные размеры, мм | блока геркона 108х60х36, блока магнитов: 190х80х40 (ДМГ-200), 160х80х40 (ДМГ-40, ДМГ-100) |
| Масса (не более), кг | блока геркона 0. 65,блока магнитов 2.75 |
| Датчики рассчитаны для эксплуатации при температуре от минус 60°С до плюс 70°С при относительной влажности воздуха до 98% при температуре плюс 40°С | |
| Атмосферное давление, кПа | от 84 до 106.7 |
| Средний срок службы, не менее, лет | 8 |
| Датчик не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) | |
| Длина кабеля, мм | 1000* |
| Сопротивление разомкнутых контактов не менее, кОм | 200 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66/IP68 |
* — по требованию потребителя возможна поставка датчиков с
любой длиной кабеля.
** — по требованию потребителя возможна поставка датчиков с дополнительными резисторами в соответствии с рис 2. Номиналы резисторов определяются потребителем.
| наименование | контакты датчиков переключены, мм, и менее | контакты датчиков гарантировано не переключены, мм, и более |
| ДМГ — 40 | 40 | 100 |
| ДМГ — 100 | 100 | 160 |
| ДМГ — 200 | 200 | 260 |
| Наименование | Условия работы извещателя | |||
| Коммутационные электрические параметры маркировка 1Ex db IIC T6…Т5 Gb Х / РB Ex db I Mb Х; 1Ex db IIC T6…Т5 Gb Х | В составе искробезопасных цепей (0Ex ia IIC T6 Ga Х / РО Ex ia I Ma Х) | |||
| Максимальные входные параметры | Значение | Максимальные входные искробезопасные параметры | Значение | |
| ДМГ — 40 ДМГ — 100 ДМГ — 200 | — напряжение, В — ток, А — мощность, Вт | 27 0.  25 10 | — напряжение Ui, В — ток Ii, мА — мощность Pi, Вт — внутренняя емкость Ci, пФ — внутренняя индуктивность Li, Гн | 25 200 1.2 3000 30 |
3. Комплектность поставки
| Исполнительный блок в сборе с кабелем | 1 шт. |
| Задающий блок | 1 шт. |
| Паспорт | 1 шт. |
4. Устройство и принцип работы
4.1. Датчики выпускаются:
— с одним герконом: нормально разомкнутым контактом NO,
нормально замкнутым контактом NC и с переключающим контактом NO
+ NC;
— двумя герконами: нормально разомкнутыми контактами 2NO ,
нормально замкнутыми контактами 2NC и комбинацией 1NO + 1NC
контактов и переключающими контактами NO + NC и NO + NC.
При приближении блока магнита к блоку геркона происходит переключение контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
5. Обеспечение взрывозащищённости
Взрывозащита датчиков магнитных обеспечивается следующими средствами:
5.1. Датчики не содержат электрических элементов, способных накапливать энергию, опасную для поджигания газов категории I и IIC.
5.2. Электрические зазоры, пути утечки и электрическая прочность изоляции соответствует требованиям ГОСТ 31610.0-2014 (IEC60079-0:2011).
5.3. Конструкция датчиков выполнена с учётом общих требований
ГОСТ 31610.0-2014 (IEC60079-0:2011) для электрооборудования,
размещенного во взрывоопасных зонах.
Уплотнения и соединения
элементов конструкции корпуса обеспечивают степень защиты не
ниже IP66/IP68 по ГОСТ 14254-2015 (IEC60529:2013).
5.4. Электростатическая искробезопасность корпуса датчика обеспечивается выбором конструкционных материалов.
5.5. Максимальная температура нагрева поверхности корпуса датчиков не превышает допустимых значений для температурного класса Т6 по ГОСТ 31610.0-2014 (IEC60079-0:2011).
5.6. На корпусах датчиков имеются необходимые предупредительные надписи, маркировка взрывозащиты, искробезопасные параметры электрических цепей.
5.7. Взрывоустойчивость и взрывонепроницаемость оболочки соответствуют требованиям для электрооборудования групп I и II по ГОСТ IEC 60079-1-2013.
5.
8. Механическая прочность оболочки датчиков соответствует
требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011) для
электрооборудования I и II групп с высокой степенью опасности
механических повреждений.
6. Обеспечение взрывозащищённости при монтаже
6.1. Условия работы и монтажа датчиков должны соответствовать условиям, изложенным в разделе «Устройство и принципы работы» ПУЭ (6 издание, гл. 7.3), действующих ПТБ и ПТЭ, в том числе глава ЭШ-13 «Электроустановки взрывоопасных производств» и других документов, действующих в отрасли промышленности, где будет применяться датчик.
7. Указания по монтажу и эксплуатации
7.1. Блок геркона закрепляется на не подвижной части объекта. Блок магнита устанавливается на самом контролируемом объекте.
7.2. Датчик является неремонтируемым оборудованием.
7.3. При осмотре в соответствии со сроками техосмотров оборудования необходимо проверить крепление исполнительного и задающего блоков, их взаимное расположение, целостность кабеля.
8. Гарантийные обязательства
8.1. Изготовитель гарантирует соответствие датчиков требованиям технических условий АТФЕ.425119.184ТУ при соблюдении потребителем правил хранения, транспортировки и эксплуатации.
8.2. Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию, но не более 3.5 лет с момента изготовления.
Рис.1a. Габаритные и установочные размеры датчика ДМГ с фронтальной рабочей зоной (по требованию заказчика возможно изготовление датчиков ДМГ с другими расстояниями срабатывания контактов герконовых блоков).
Торцевая крепежная площадка Т (съёмная)
Рис.1б. Габаритные и установочные размеры датчика ДМГ с
фронтальной рабочей зоной (по требованию заказчика
возможно изготовление датчиков ДМГ с другими
расстояниями срабатывания контактов герконовых блоков).
Фронтальная крепежная площадка F (приварная)
Рис.2 Электрическая схема датчика ДМГ с двумя NO
контактами герконов. R1**, R3** — резистор 0.4 — 2 кОм,
R2**, R4** — резистор 10 кОм,
К1, К2 — геркон
AECO SENSORS — больше чем датчики
- Главная
- Продукция
- Датчики положения
- Магнитные герконовые датчики и магниты
Они сделаны из геркона с контактами защищенными стеклянной колбой в которой содержится инертный газ, таким образом механические и электрические погрешности держатся на минимальном уровне.
Это все находится в пластиковом или металлическом корпусе заполненном эпоксидной смолой, которая гарантирует защиту от влажности, вибраций и ударов.
Имеющиеся в цилиндрическом и прямоугольном корпусе с открытыми и переключающими контактами.
Магниты различных форм и размеров, также доступны для включения эти датчики.
Магнитные герконовые датчики и магниты
M-16
Магнит
- Артикул: ACM000004
- Размер: Ø 16×6
- Подробнее…
M-30
Магнит
- Артикул: ACM000007
- Размер: Ø 30×10
- Подробнее…
M-302
Магнит
- Артикул: ACM000002
- Размер: 32x15x8
- Подробнее…
SMC-06 NO
Магнитный герконовый датчик
- Артикул: SMC000001
- Тип корпуса: Цилиндрический
- Размер: Ø 6
- Напряжение: 230 Vac/dc
- Подробнее.
..
..SMC-08 S
Магнитный герконовый датчик
- Артикул: SMC000006
- Тип корпуса: Цилиндрический
- Размер: M8x1
- Напряжение: 150 Vac/dc
- Подробнее…
SMC-09 PG NO
Магнитный герковный датчик
- Артикул: SMC000037
- Тип корпуса: Цилиндрический
- Размер: Ø 12
- Напряжение: 230 Vac/dc
- Подробнее…
SMC-09 PG S
Магнитный герконовый датчик
- Артикул: SMC000014
- Тип корпуса: Цилиндрический
- Размер: Ø 12
- Напряжение: 150 Vac/dc
- Подробнее…
SMC-09 PGM NO
Магнитный герконовый датчик
- Артикул: SMC000010
- Тип корпуса: Цилиндрический
- Размер: Ø 12
- Напряжение: 250 Vac/dc
- Подробнее. ..
..SMC-09 PGM S
Магнитный герконовый датчик
- Артикул: SMC000012
- Тип корпуса: Цилиндрический
- Размер: Ø 12
- Напряжение: 500 Vac/dc
- Подробнее…
SMC-10 NO
Магнитный герконовый датчик
- Артикул: SMC000015
- Тип корпуса: Цилиндрический
- Размер: M10x1
- Напряжение: 230 Vac/dc
- Подробнее…
SMC-12 NO
Магнитный герконовый датчик
- Артикул: SMC000019
- Тип корпуса: Цилиндрический
- Размер: M12x1
- Напряжение: 230 Vac/dc
- Подробнее…
SMC-12L BS
Магнитный герковный датчик
- Артикул: SMC000237
- Тип корпуса: Цилиндрический
- Размер: M12x1
- Напряжение: 230 Vac/dc
- Подробнее. ..
..SMC-12LM NO
Магнитный герконовый датчик
- Артикул: SMC000028
- Тип корпуса: Цилиндрический
- Размер: M12x1
- Напряжение: 250 Vac/dc
- Подробнее…
SMC-18M NO
Магнитный герконовый датчик
- Артикул: SMC000032
- Тип корпуса: Цилиндрический
- Размер: M18x1
- Напряжение: 250 Vac/dc
- Подробнее…
SMC-18M S
Магнитный герконовый датчик
- Артикул: SMC000034
- Тип корпуса: Цилиндрический
- Размер: M18x1
- Напряжение: 500 Vac/dc
- Подробнее…
магнитных герконов и герконов от RRE! » Усовершенствованный магнитный датчик!
Магнитные герконовые переключатели и герконовые датчики от RRE! » Усовершенствованный магнитный датчик!Рид
Герконовые переключатели используются в световых мечах, чтобы гарантировать, что только владелец может использовать их, используя магнит в скрытом месте на
Комбинация геркона и магнита используется в док-станции и сканере, а также всякий раз, когда сканер удаляется из стыковка для проведения
Крошечный язычковый датчик или язычковый переключатель, установленный внутри слухового аппарата, помогает пользователю регулировать уровень громкости и включать и выключать устройство с помощью
Магнитные датчики или язычковые датчики используются рядом с верхней загрузочной дверцей для мгновенной остановки цикла, если вообще загрузочная дверца
Знать расположение конца зонда для кормления, особенно в тех случаях, когда зонд для кормления должен проходить через желудок в
Рид
Миниатюрные и стандартные герконы
Мы производим ряд миниатюрных и стандартных герконов, в которых используются контакты с рутениевым напылением. Они заполнены инертным газом и поставляются с лужеными выводами. Можно переключать нагрузки от нескольких микроватт до 120 Вт. …Продолжить чтение -> |
Герконовые датчики для поверхностного монтажа и печатных плат
| Мы производим ряд герконовых датчиков для поверхностного монтажа и герконовых датчиков для монтажа на печатных платах в нормально открытых, нормально закрытых и фиксируемых формах. . Герконовые датчики SMD поставляются в виде лент, соответствующих стандартам IEC 60286-3, для автоматического захвата и размещения и могут использоваться…Продолжить чтение -> |
Цилиндрические, резьбовые и плоские магнитные датчики
Магнитные датчики используются там, где требуется высокая точность позиционирования при измерении, а также требуется приводной магнит в одном корпусе. Эти датчики поставляются с кабелями настраиваемой длины и подходят для использования в приложениях, где есть . ..Продолжить чтение -> |
Другие датчики: поплавковые выключатели, тепловые герконы
| Мы также производим другие продукты на основе геркона, такие как поплавковые выключатели, датчики уровня, ферромагнитные датчики обнаружения металлов, тепловые герконы, тестовые катушки и магниты, а также тестовые розетки Кельвина. Наши поплавковые выключатели горизонтального или вертикального монтажа…Продолжить чтение -> |
Применение герконов и герконов
| Герконы, герконы и магнитные датчики находят применение в самых разных областях, от простых определение положения в дверях, до более сложных, используемых в армии, до более сложной радиочастотной (РЧ) коммутационной электроники сотового телефона и…Продолжить чтение -> |
Помощь и поддержка
Вы не знакомы с герконовыми переключателями или герконовыми датчиками? В этом разделе справки и поддержки представлена подробная информация и примечания по использованию герконовых переключателей, герконовых датчиков и магнитных датчиков. Примечания по использованию охватывают выбор ампер-витка, влияние температуры на геркон…Продолжить чтение -> |
Новости и обновления
| организации, к нашей продукции и на нашем веб-сайте….Продолжить чтение -> |
Каталоги продукции
| По историческим причинам мы также перечисляем более старые версии наших герконовых переключателей, герконовых датчиков, датчиков приближения, герконовых переключателей и приложений датчиков, а также в каталогах справки и теории. Мы рекомендуем загружать отдельные PDF-файлы со страниц продуктов в…Продолжить чтение -> |
Система управления качеством
Наша система управления качеством (СМК) соответствует международному стандарту ISO 9.001:2015, чтобы удовлетворить потребности и ожидания наших клиентов, получить конкурентное преимущество, а также для достижения, поддержания и улучшения общей организационной. ..Продолжить чтение -> |
Геркон, геркон и магнитный датчик ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ!
Мы перечислили часто задаваемые вопросы (FAQ) и ответы, касающиеся теории и использования герконовых переключателей, герконовых датчиков и магнитов. Некоторые ответы также демонстрируют видео с нашего канала YouTube для лучшего понимания. В следующем списке вопросов и ответов термины «геркон», «геркон» или «магнитный датчик» могут использоваться как синонимы.
Основы геркона
Части геркона Базовый геркон состоит из двух уплощенных ферромагнитных герконов, герметично закрытых в атмосфере сухого инертного газа внутри стеклянной капсулы, что защищает контакт от загрязнения. Язычки запаяны в капсуле консольно так, что их свободные концы перекрываются и разделяются небольшим воздушным зазором. Герконы герконов могут иметь конструкцию, перекрывающую центр стеклянной трубки или смещенную от центра стеклянной трубки, чтобы обеспечить лучшую гибкость одинарного лепестка.
Герконовый датчик – это устройство, построенное на основе геркона, которое включает в себя дополнительные функции, например, способность выдерживать более сильные удары или вибрацию, литые корпуса со встроенными магнитами для работы типа B или E, более легкий монтаж для автоматического захвата и разместить перед оплавлением SMD, дополнительными интеллектуальными схемами и т. д.
Когда магнитная сила генерируется параллельно геркону, язычки становятся носителями потока в магнитной цепи. Перекрывающиеся концы язычков становятся противоположными магнитными полюсами, которые притягиваются друг к другу. Если магнитная сила между полюсами достаточно сильна, чтобы преодолеть механическую восстанавливающую силу язычков, язычки сблизятся и сработает геркон.
Минимальное усилие, выраженное в ампер-оборотах, заставит продукт на основе язычка просто закрыться, но сопротивление контакта на этом этапе будет высоким. Поскольку усилие между полюсами увеличивается по мере уменьшения зазора, усилие примерно наполовину или на 50 % больше, чем усилие только что сработавшего, будет поддерживать рабочее состояние и обеспечивать низкое стабильное контактное сопротивление.
Скорость срабатывания геркона определяется превышением усилия срабатывания над усилием просто срабатывания.
Они герметично закрыты в стеклянной среде, не содержат загрязнений и безопасны для использования в суровых промышленных и взрывоопасных средах. Герконовые переключатели невосприимчивы к электростатическому разряду (ESD) и не требуют никаких внешних цепей защиты от ESD. Сопротивление изоляции между контактами достигает 10 15 Ом, а контактное сопротивление не превышает 50 мОм. Герконовые переключатели могут напрямую переключать нагрузки от нескольких микроватт без необходимости использования внешних цепей усиления до 120 Вт. При использовании в сочетании с магнитами и катушками их можно использовать для формирования множества различных типов реле.
Герконы RRE изготавливаются с плоскими выводами. Это упрощает ориентацию и монтаж для максимальной чувствительности внутри группы, и при формовании SMD не требуется никаких дополнительных усилий (которые могут повредить уплотнения), поскольку выводы уже сплющены.
Напыление рутения обеспечивает низкое стабильное контактное сопротивление, долгий срок службы и предотвращает холодную сварку.
Основной геркон представляет собой нормально разомкнутый контакт типа А. Доступны типы контактов формы А с различными дифференциалами от 40% до 75%. Нормально замкнутый контакт типа B предлагается путем смещения формы A с помощью постоянного магнита, и для его приведения в действие необходимо использовать другой магнит противоположной полярности. Предлагается контакт с защелкой или бистабильным типом, смещающий магнит типа А со слабым магнитом.
Однокапсульные герконы формы C доступны во многих конфигурациях в зависимости от производителя. Все конфигурации делятся на две основные категории: те, в которых используется магнитное смещение, чтобы удерживать якорь на одном полюсе, и те, в которых якорь механически предварительно нагружен на один полюс. Первый чувствителен к полярности, а второй имеет более высокое контактное сопротивление на замкнутом контакте.
В системе CGS 1 Гаусс (B) = 1 Эрстед (H) в воздухе. Предположим, что длина катушки, используемой для измерения ампер-витка геркона, превышает ее средний диаметр в 5 раз, а размеры катушки указаны в сантиметрах.
Ваш браузер не поддерживает видео HTML5.
Нормально закрытый язычковый датчик формы B чувствителен к полярности и приводится в действие магнитом противоположной полярности. На видео выше показано изменение состояния с закрытого (зуммер включен) на открытый (зуммер выключен) по мере приближения магнита противоположной полярности к герконовому датчику.
Ваш браузер не поддерживает видео HTML5.
Геркон типа формы E представляет собой фиксирующий или бистабильный тип контакта. При срабатывании магнита он остается в последнем включенном состоянии, и нет необходимости поддерживать магнит рядом с датчиком. Состояние изменяется с помощью противоположного полюса магнита. На видео выше показано изменение состояния с фиксированного (зуммер включен) на незафиксированный (зуммер выключен) и наоборот.
Особый ферритовый состав, который теряет свою магнитную проницаемость при температуре Кюри, помещается между двумя постоянными магнитами. При температурах ниже точки Кюри линии магнитного потока между двумя внешними магнитами соединяются и увеличиваются как единое целое. Это удерживает контакт геркона замкнутым. Когда температура окружающей среды достигает температуры Кюри феррита, линии потока между внешними магнитами разъединяются, и контакт геркона размыкается. Герконовые термодатчики нормально открытого типа изготавливаются путем размещения магнитного узла немного в стороне от перекрытия контактов геркона.
| Устойчив к электростатическому разряду (ESD) | Требуется защита от электростатического разряда | |
| Сопротивление изоляции >10 12 минимум | Сопротивление изоляции> 10 6 Минимум | |
| Типичное напряжение расщепления> 250 В | Типичное расщепление. | Для работы требуется внешний источник питания |
| Для генерирования выходных данных не требуются компоненты | Для генерирования выходных данных требуется много других компонентов | |
| Настраиваемый гистерезис | Фиксированный гистерезис | |
| Сигнал не требует какой -либо амплификации | . Не требует амплификационных цепей | |
| . Переключатели | 9002. 9002. батарея в мобильных устройствахПостоянная разрядка батареи в мобильных устройствах |
Использование геркона
При хранении герконов, герконов, магнитов и сопутствующих товаров следует позаботиться о том, чтобы место хранения было термически стабильным , с не слишком быстрым изменением температуры. В помещении должна поддерживаться относительная влажность менее 75%. Еще один момент, на который следует обратить внимание, — избегать хранения этих продуктов рядом с сильными магнитными полями, такими как большие катушки или трансформаторы, поскольку это может увеличить остаточную магнитную намагниченность лезвий тростника.
Сильные магнитные поля также могут вызывать срабатывание или жужжание герконов, тем самым сокращая срок службы.
Нормальный диапазон рабочих температур для геркона составляет от -40 °C до +200 °C, но резкое повышение или понижение температуры может привести к растрескиванию стеклянных уплотнений по отношению к металлу. По мере повышения температуры герконы теряют часть своей способности переносить магнитный поток, а герконы становятся менее чувствительными. И наоборот, по мере снижения температуры герконы становятся способными переносить больший магнитный поток и становятся более чувствительными.
Следует избегать ультразвуковой очистки или сварки, поскольку ультразвуковые частоты могут повредить изделия. Чрезмерный удар из-за частот в диапазоне от резонансной частоты и выше может изменить точный зазор между контактами, а также, возможно, повредить уплотнения между стеклом и металлом. Если ультразвуковая сварка является единственным вариантом, необходимо будет провести визуальный осмотр с увеличением и испытания электрических параметров, чтобы убедиться, что изделия на основе тростника не были каким-либо образом повреждены.
Ваш браузер не поддерживает видео HTML5.
Как показано на видео, когда один и тот же магнит приближается к двум герконам с разным значением Operate AT, первым замкнется тот, у которого меньше значение параметра Operate AT, более чувствительное к магнитным полям. Когда приложение требует, чтобы геркон работал только в пределах определенного расстояния и является гибким с точки зрения расстояния размыкания, не нужно заботиться о Release AT геркона.
Ваш браузер не поддерживает видео HTML5.
Как показано на видео, когда один и тот же магнит отодвигается от двух замкнутых герконов с одинаковыми АТ Operate, но с разными АТ срабатывания, первым разомкнется тот, у которого АТ более высокого срабатывания, менее чувствительный к магнитным полям. Когда приложение требует, чтобы геркон срабатывал и отпускал в пределах определенного диапазона расстояний, следует выбирать герконы, указывая диапазоны Operate и Release AT .
| Плюсы | Минусы |
|---|---|
| Очень чувствителен к магнитным полям | Нижняя устойчивость к шоку и вибрации |
| Можно использовать с недорогими магнитами | . Более низкое напряжение пробоя |
| Меньшее время работы | Более высокое контактное сопротивление |
| Плюсы | CONS |
|---|---|
| Очень чувствителен к магнитным полям | Нижний сопротивление к удару и вибрации |
| можно использовать с невырожденным Magnets | . издалекаБолее низкое напряжение пробоя |
| Меньшее время работы | Более высокое контактное сопротивление |
Ваш браузер не поддерживает видео HTML5.
На видео выше показано, как изменяется срабатывание геркона, когда его выводы обрезаны. Рабочее AT и, в меньшей степени, Release AT увеличиваются, но, поскольку зазор между контактами не изменяется, напряжение пробоя не изменяется. Сильный удар во время обрезки или формовки, вызванный ручными инструментами, навсегда изменит контактный зазор и все другие параметры.
При использовании геркона в цепи коммутируемое напряжение и коммутируемый ток не должны превышать их индивидуальных максимальных значений, указанных в спецификации. Также следует позаботиться о том, чтобы произведение напряжения и тока в цепи датчика не превышало максимальную номинальную мощность контакта в ваттах, указанную в спецификациях.
| Центр Контакт | OFF-Центр.| Используется, когда магнит приближается сбоку | Используется, когда магнит приближается от пломбы или свинцового конца | Большая длина стекла | Более короткая длина стекла | |
|---|
Ферромагнитные детали, такие как винты, гайки, болты, увеличивают или уменьшают магнитный поток, который исполнительный магнит направляет к геркону. Другие источники магнитных помех также могут быть вызваны расположенными поблизости двигателями, катушками и реле. Такие детали могут стать причиной раннего или позднего срабатывания, прерывистой работы или полного отсутствия работы.
Все измерения следует проводить только с использованием тестовых разъемов с 4-контактным датчиком Кельвина для фиксации тестируемого устройства. Первым шагом является подача импульса насыщения на тестовую катушку, затем постепенное увеличение возбуждения катушки до точки замыкания язычкового контакта. Это работа геркона. Контактное сопротивление на выводах геркона должно быть измерено после подачи на испытательную катушку перегрузки на 25 %, превышающей напряжение, при котором срабатывал геркон. Теперь рампу катушки следует постепенно уменьшать до точки размыкания геркона. Это выпуск AT геркона. Дополнительную информацию о тестировании можно найти здесь.
При измерении ампер-витка геркона с помощью контрольной катушки необходимо убедиться, что катушка расположена вертикально. Если испытательную катушку можно разместить только горизонтально, рекомендуется ориентировать ее в направлении восток-запад, перпендикулярно магнитному полю Земли. Уплотнение стекла геркона должно быть точно отцентровано по отношению к испытательной катушке.
Поблизости не должно быть никаких внешних магнитных полей или железных деталей. Температуру в помещении для испытаний следует поддерживать в пределах от 25°C до 30°C.
Как правило, использование катушки, размеры которой значительно больше, чем у соответствующей испытательной катушки для герконового контакта, дает мало преимуществ. Если целью является работа геркона с минимальной рассеиваемой катушкой, внутренний диаметр обмотки должен быть как можно меньше, а длина обмотки должна составлять примерно две трети общей длины переключателя. Чувствительность можно еще больше повысить и, следовательно, дополнительно уменьшить рассеяние на катушке, обернув ферромагнитную фольгу с низкой коэрцитивной силой вокруг внешнего диаметра катушки. Фольга также представляет собой экран, который уменьшает взаимодействие между герконовым реле и окружающей средой.
При использовании герконов с катушкой и при прекращении тока исполнительной катушки время отпускания неизменно меньше 0,5 мс. Если переходный процесс в катушке подавляется с помощью резисторно-конденсаторной сети, время восстановления будет сокращено.
