Датчик освещенности для включения света. Датчики освещенности для автоматического включения света на улице: виды, подключение, экономия — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают датчики освещенности для автоматического включения уличного света. Как правильно подключить фотореле своими руками. Экономят ли датчики освещения электроэнергию. Плюсы и минусы использования уличных фотореле.

Содержание

Принцип работы датчиков освещенности для уличного освещения

Датчики освещенности (фотореле) предназначены для автоматического включения и выключения уличного освещения в зависимости от уровня естественного света. Основными элементами таких устройств являются:

Фототранзистор или фоторезистор — чувствительный элемент, регистрирующий уровень освещенности
Электронная схема управления
Реле для коммутации нагрузки

Принцип работы датчика освещенности следующий:

При снижении естественной освещенности ниже заданного порога сопротивление фоторезистора увеличивается
Электронная схема фиксирует изменение и подает сигнал на включение реле
Реле замыкает цепь питания светильников
При повышении освещенности процесс идет в обратном порядке

Таким образом, датчик автоматически включает освещение с наступлением сумерек и выключает на рассвете без участия человека.

Основные виды датчиков освещенности для уличного освещения

Существует несколько основных типов датчиков освещенности для управления уличным освещением:

1. Простые фотореле

Самый базовый вариант — реагируют только на уровень освещенности. Включают/выключают освещение при достижении заданных порогов.

2. Фотореле с таймером

Позволяют задать не только пороги освещенности, но и временные интервалы работы. Например, отключать часть освещения в ночные часы для экономии.

3. Программируемые фотореле

Имеют расширенные возможности настройки — можно запрограммировать работу по дням недели, сезонам и т.д. Часто оснащаются ЖК-дисплеем.

4. Фотореле с датчиком движения

Комбинированные устройства — реагируют как на освещенность, так и на движение в зоне действия. Позволяют дополнительно экономить энергию.

5. Астрономические реле времени

Работают по заложенной программе времени восхода и захода солнца для конкретной местности. Не требуют настройки на уровень освещенности.

Как выбрать датчик освещенности для уличного освещения

При выборе фотореле для управления уличным освещением следует учитывать следующие параметры:

Напряжение питания — обычно 220В
Максимальный коммутируемый ток — зависит от мощности подключаемых светильников
Диапазон рабочих температур — для всепогодной эксплуатации
Степень защиты корпуса — не ниже IP44 для улицы
Порог срабатывания по освещенности — обычно 5-50 лк
Задержка включения/выключения — для исключения ложных срабатываний
Дополнительные функции — таймер, программирование и т.д.

Важно правильно рассчитать нагрузочную способность реле с запасом. Суммарная мощность светильников не должна превышать максимально допустимую для выбранной модели.

Как подключить датчик освещенности для уличного освещения

Подключение фотореле для управления уличным освещением выполняется по следующей схеме:

Отключить питание осветительной сети
Установить фотореле в выбранном месте (на столбе, стене здания)
Подключить питание 220В к клеммам фотореле (L — фаза, N — ноль)
Подключить нагрузку (светильники) к выходным клеммам реле
Выполнить заземление устройства
Настроить порог срабатывания и задержку (при необходимости)
Проверить работоспособность системы

При самостоятельном подключении важно соблюдать правила электробезопасности и пользоваться схемой из инструкции к конкретной модели фотореле.

Преимущества и недостатки использования датчиков освещенности

Применение фотореле для управления уличным освещением имеет ряд плюсов и минусов:

Преимущества:

Автоматическое включение/выключение без участия человека
Точное соблюдение графика освещения
Потенциальная экономия электроэнергии
Продление срока службы ламп
Повышение безопасности территории

Недостатки:

Начальные затраты на оборудование
Необходимость правильной настройки
Возможность ложных срабатываний
Потребность в периодическом обслуживании

В целом, преимущества автоматизации уличного освещения перевешивают возможные недостатки при грамотном подборе и настройке оборудования.

Экономят ли датчики освещенности электроэнергию

Вопрос экономии электроэнергии при использовании датчиков освещенности неоднозначен:

С одной стороны, автоматическое отключение освещения в светлое время суток позволяет избежать его работы «вхолостую». Это дает определенную экономию, особенно если раньше свет выключался с опозданием.

Однако фотореле само по себе не снижает энергопотребление работающих светильников. Существенная экономия возможна при комплексном подходе:

Замена ламп накаливания на светодиодные
Использование датчиков движения в дополнение к фотореле
Программирование режимов частичного отключения в ночные часы
Правильная настройка порогов срабатывания

При таком подходе экономия может достигать 20-40% по сравнению с ручным управлением. Но это требует грамотного подбора оборудования и его настройки.

какие бывают, как подключить, экономят ли

Датчики освещенности (или фотореле) предназначены для автоматического включения и выключения света в зависимости от освещения на улице или в доме. В этом материале мы подробно разберем виды датчиков освещенности, поговорим о том, как их установить и стоит ли вообще их покупать.

Принцип работы датчиков освещенности

Вообще, названий у прибора много: фотореле, фотодатчик, светоконтролирующий включатель (выключатель) и другие. Принцип работы очень прост: прибор оснащен фототранзистором или фоторезистором, которые способны регистрировать уровень освещенности. Если говорить по-научному, то фоторезистор меняет величину сопротивления в зависимости от светового потока, а фототранзистор при освещении генерирует фототок. Главное в том, что они способы очень точно определять уровень освещенности, а после достижения определенных порогов они замыкают или размыкают цепь, соответственно включая или выключая освещение.

Датчик освещенности может быть подключен к каждому светильнику отдельно или подключен ко всей сети, в этом случае он может контролировать включение и выключение освещения на очень большой площади. В целом, прибор очень простой, его можно установить самостоятельно и он не требует никакого специализированного ухода.

Какие бывают?

В первую очередь стоит выделить следующие характеристики:

Мощность – измеряется в кВт. От этого зависит нагрузка, которую может выдержать датчик. Чем больше подключено приборов освещения, тем большая мощность требуется. Рекомендуется выбирать с запасом мощности.
Тип установки – можно выделить два типа: уличные и внутренние (например, для подъездов). Для уличных минимальный класс защиты – IP44. Если класс защиты меньше, то такое фотореле нельзя устанавливать на улице – оно не защищено от попадания влаги.
Но основная классификация датчиков освещения зависит от метода управления, где есть множество вариантов, но все их можно разделить на программируемые и на автоматические. В первом случае можно не только настраивать точное время срабатывания, устанавливать порог освещения, но и включить функцию энергосбережения в ночное время и т.д.

Весьма полезной может быть функция задерживания срабатывания. Это позволяет исключить случайное срабатывание реле при попадании на него света фар от автомобиля или от других источников, которые носят временный характер.
Есть датчики освещения с астротаймером (это программное обеспечение в прошивке), который меняет время срабатывания в зависимости от часового пояса и времени года. Однако, его польза находится под вопросом из-за ряда факторов, о которых мы расскажем ниже.

Как и где правильно установить датчик?

Сам монтаж предельно прост и потребует минимальных навыков. С каждым устройством в комплекте должна идти схема подключения, поэтому даже неопытный человек сможет подключить датчик к осветительным приборам. Типовая схема выглядит следующим образом:

Красный провод подает питание на осветительные приборы.
Синий провод подключается к нулевому проводнику.
К черному проводу подключают фазу.

Это типовая схема, которую используют практически все производители. Могут быть отличия, но это случается очень редко. Провода нужно соединять только в монтажных коробках, для установки на улице покупайте модели с высоким уровнем защиты от воды.

Но не всегда в инструкциях пишут о правильном месте установки датчика освещения, поэтому это расскажем мы. Правила очень простые:
Место установки должно быть вдали от источников освещения, в противном случае датчик может включаться и выключаться бесконечно. В отдельных случаях это невозможно (например, на небольших участках, где сильное освещение и свет частично все равно попадает на фотореле), но в этом случае нужно просто изменить порог чувствительности.
Нужно исключить попадание солнечных лучей на датчик. Также желательно установить его под козырьком, даже в том случае, если у него высокий класс защиты.
Не стоит устанавливать его слишком высоко, так как для правильной работы его необходимо время от времени протирать.

Читайте также: Распределительная коробка для электропроводки

Экономят ли датчики освещения электричество?

Во многих источниках прямо говорится, что фотореле помогают экономить электричество и очень быстро окупаются, но это не так. Это обычный миф, который можно легко развеять. По большому счету, они экономят лишь время, ведь не нужно ходить и самому включать и выключать фонари. Но это решается подключением системы освещения к одному выключателю. К аргументам «за» можно также добавить и то, что использование автоматики отпугивает воров, ведь они видят, что включается свет. Но и в этом случае об экономии речи быть не может.

То есть, использование датчиков освещения для включения фонарей и ламп – это вопрос удобства, но не экономии. Настоящая экономия получается при использовании датчиков движения и энергосберегающих ламп.

А когда свет горит всегда в темное время суток, никакой экономии быть не может. Поэтому если вы хотите купить датчики освещения с целью сэкономить на электричестве, то лучше смотреть в сторону датчиков движения, про которые подробно можно прочитать в этой статье.

Их использование имеет смысл там, где люди находятся и ночью (например, автостоянки, территории около складов, которые работают в ночном режиме и т.д.). А включать свет в подъезде или на дачном участке на всю ночь, когда никто не ходит, не имеет никакого смысла. Более того, если сравнивать цены на датчики освещения и датчики движения, то можно заметить, что особой разницы нет, разве что вторых нужно покупать в большем количестве.

Мы не говорим, что эти приборы совсем не нужны, отнюдь. Просто их нужно покупать только тогда, когда действительно требуется автоматическое включение света и нет цели сэкономить. Выше мы писали про отпугивание воров, в этом смысле автоматическое включение освещения на всю ночью гораздо действеннее, чем включение света на движение. Просто потому, что в первом случае злоумышленник подумает, что в доме кто-то есть и это он включил свет, а во втором он точно будет знать, что стоят просто датчики движения и совсем не обязательно, что в доме есть жильцы.

Читайте также: Дымовые извещатели: все, что нужно знать

уличный датчик освещенности для включения света

Как работает уличный фотодатчик

Если установить датчик освещенности для включения света над входом в подъезд, то он будет работать по тому же принципу, что и обычный фонарь с датчиком движения. Работой лампы управляет сенсор, чувствующий изменение в перемещении объектов в зоне контроля. Или фоточувствительный элемент, который реагирует на изменения в световом потоке.

Главным элементом такого устройства является чувствительный фотоэлемент, который размещен на плате и может менять свои свойства.

Фотоэлемент реализован на основе фоторезистора. Пока уровень света, попадающий на его поверхность, достаточный, цепь питания разомкнута. Сумерки сгущаются, и параметры фотоэлемента меняются, вызывая замыкание цепи. Лампа перед входом включается. Поутру происходит обратная церемония. Как только уровень света повысится до заданного показателя, цепь размыкается и светильник гаснет. Это основной принцип работы фотореле.

Если дополнительно установить детектор движения, свет будет подключаться именно в тот момент, когда датчик зафиксирует движение.

Как безошибочно выбрать датчик движения для включения света

Существуют определенное количество конкретных критериев выбора оборудования для регистрации перемещения:

Место установки. Если датчик будет установлен снаружи помещения, то степень защиты IP прибора должна быть от 55, лучший вариант IP 65. Но если над оборудованием находится защищающее от осадков приспособление типа навеса, то можно использовать IP 44. Эксплуатация устройства включения освещения при перемещении объекта в закрытом помещении таких как дом, дача, гараж и тому подобные возможна с более низкими показателями степени защиты.
Невозможности прохода сигнала. Из-за различных видов и типов датчиков существуют разные возможности препятствия сигналу сенсора. Например, при эксплуатации инфракрасных регистраторов, перед ними не должно быть никаких преград, при применении акустических – отсутствие посторонних звуков и шумов. А вот при использовании микроволновых и комбинированных видов датчико-преобразующей аппаратуры на качество сигнала, практически, никакие внешние факторы не оказывают влияния. Потому их устанавливаю на больших складах, в гаражах, системах аварийного оповещения и сигнализации.
Угол обзора. Если помещение имеет несколько дверных проемов, то лучше эксплуатировать датчик движения с углом обнаружения 360 градусов. Если же помещение снабжено одним входом или является проходным, то можно применить, к примеру, детектор с обзором 180 градусов, который будет направлен в сторону возможного появления человека.
Мощность системы освещения. Мощность устройства обнаружения перемещения напрямую зависит от того, какую мощность электроэнергии потребляет световые приборы. Величина мощности должна быть немного больше, чем значение мощности системы освещения.
Радиус действия. Эффективность работы прибора обнаружения движения для активации системы освещения прямо пропорционально зависит от расстояния его действия. В основном, радиус реагирования датчика колеблется в пределах 6-50 м. Данный параметр несомненно зависит от того, где он применяется. Если в тесном помещении, то можно использовать сенсор с минимальным радиусом действия. А вот для того, чтобы включить световое оборудование вне здания или строения, понадобится более обширная площадь обнаружения движения.
Фотореле. Это дополнительный модуль, которым снабжаются некоторые модели датчиков. Фотореле является детектором освещенности. Принцип действия заключается в том, что если параметр освещенности ниже настроек фотореле, то свет включается, а если выше, то свет остается выключенным. Наличие данного элемента позволяет значительно сэкономить электроэнергию.
Отсутствие возможности обнаружения животных. Параметр датчиков движения, на который тоже надо обратить внимание. Данная функция прибора позволяет избегать провокации сенсора на срабатывание из-за перемещения различных животных, которая сэкономит деньги за свет.

Вышеперечисленные критерии выбора должны помочь правильно выбрать оптимальные и целесообразные регистраторы движения, предназначенные для активации светового оборудования.

Плюсы и минусы использования уличного фотореле

Главное преимущество, которым обладает датчик дневного света — ощутимая экономия электроэнергии. Несомненные достоинства систем с применением фотоэлементов это:

Устройство работает на малых токах.
Моментальное включение/выключение.
Высокая производительность.
Нет трущихся механических частей, что повышает долговечность устройства.
Продолжительный период эксплуатации.

Но следует учитывать, что прибор не рассчитан на применение в экстремальных условиях. Поэтому следует тщательным образом следить за его герметичностью. Попадание влаги может, если не полностью вывести датчик из строя, то повредить его, вызвав окисление контактов реле.

Грязный и запыленный датчик также не будет нормально функционировать. Необходимо всегда поддерживать всё устройство в чистоте.

Основные технические характеристики датчиков света для уличного освещения

Фотореле способно обеспечить полностью автоматическое управление осветительными приборами снаружи дома и на улице. Чтобы его правильно выбрать, необходимо учитывать технические характеристики. Каждый прибор рассчитан на бесперебойную работу с определённым напряжением. Если требуется купить фотореле для уличного освещения, которое будет эксплуатироваться в бытовых целях, следует выбирать модели, рассчитанные на 220 В.

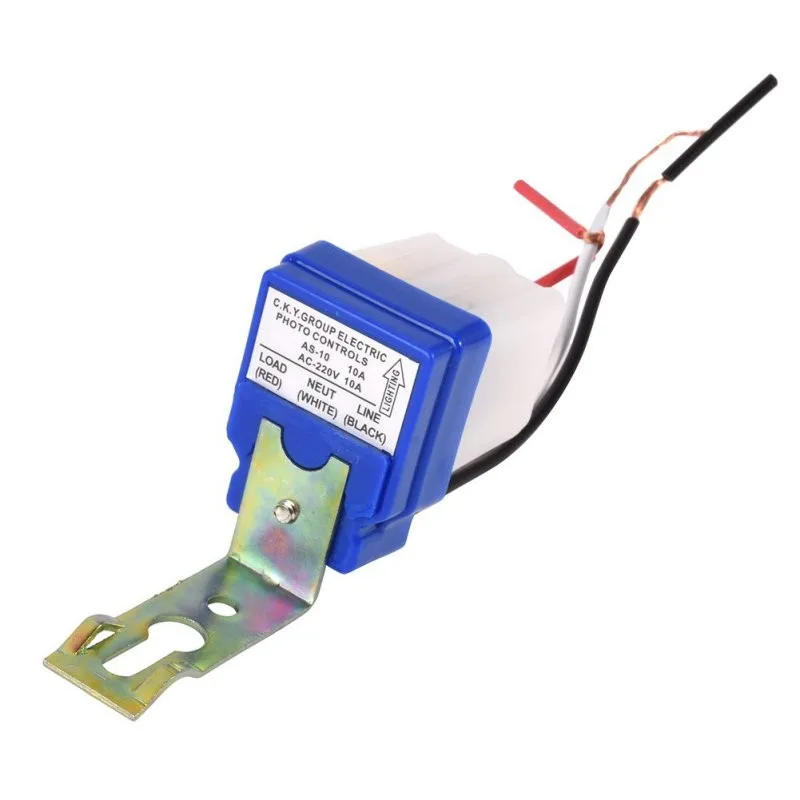

Технические характеристики на корпусе фотореле

Токовые характеристики приборов следует учитывать в обязательном порядке, поскольку если неправильно рассчитать ампераж, фотореле быстро выйдет из строя. Для этого необходимо сумму всех наружных осветительных приборов разделить на напряжение сети. Результат не должен превышать значения, указанного производителем.

Помимо этого, крайне важно учитывать, какая будет нагрузка на электросеть, разницу рабочих температур и потребляемую мощность. Владелец дома может выбрать модель датчика света со встроенным таймером. Такие устройства очень простые и удобные в применении.С их помощью можно установить временные интервалы, когда будет срабатывать фотореле. Также есть приборы с возможностью программирования, что позволяет выполнить точную настройку на длительный промежуток времени (по месяцам вплоть до года).

Где купить

Приобрести оборудование для управления светом можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых видеокамер есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:

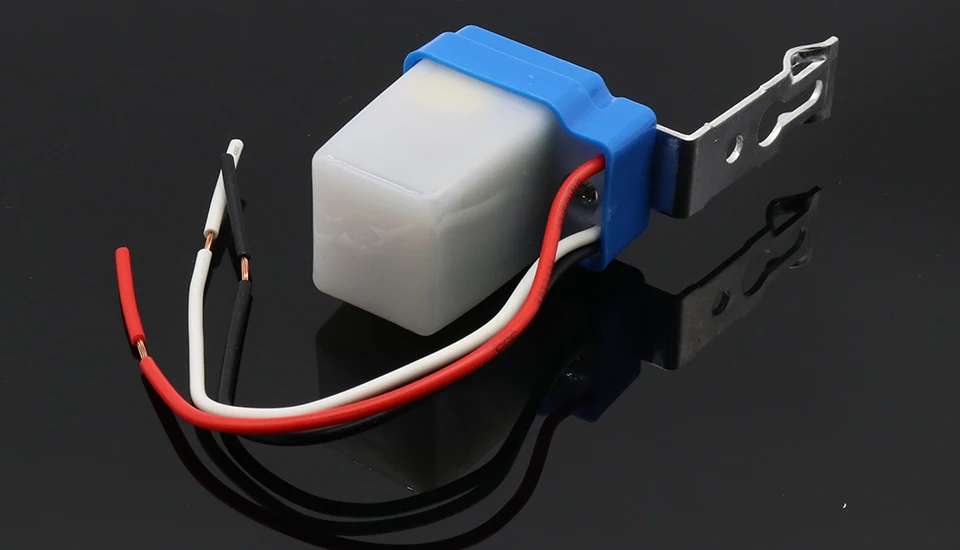

Фотореле с автоматическим вкл/выкл	Светочувствительный модуль для Arduino	Автоматический модуль управления для переключения света
Уличный светильник со встроенным датчиком света	Регулируемый переключатель с фоторезистором	Настенныый переключатель для управления освещением

Как подключить датчик света для уличного освещения самостоятельно

Уличный датчик освещённости для включения света со встроенным силовым блоком

Рассмотрим способ подключения датчика света с силовым блоком к уличному фонарю. Простое реле по типу «ночь−день» устанавливают вблизи осветительного оборудования. Производители таких устройств прилагают инструкции с подробным описанием этапов работ и схемы. Обычно реле устанавливают непосредственно на фонарных столбах. При этом высота выбирается до 3 м.

Подключение датчика света через автомат

Подключение фотореле с выносным датчиком

Выносной датчик света монтируется аналогичным образом. Фотореле нужно закрепить в определённом месте, чтобы на него попадало достаточное количество солнечных лучей, блок подключается в помещении, где установленаэлектрощитовая.

Выносные датчики с блоком управления

Пошаговая инструкция подключения фотореле в видео:

Разновидности

По типу применяемых датчиков их разделяют на несколько групп:

Инфракрасные. Срабатывают на тепло в поле работы датчика. Так как теплокровным, кроме человека, относятся и домашние животные, среагировать инфракрасные детекторы могут и на них.
Акустические. Реагируют на шум. Если двери открываются со скрипом, или громкие шаги человека датчик сработает.
Микроволновые. Датчики активного типа. Сами формируют волны в микроволновом диапазоне и выслеживают их возврат обратно. Если есть разница от движущегося объекта, электрические цепи замыкаются/размыкаются.
Ультразвуковые. Принцип работы аналогичен микроволновым датчикам, но в практике применяются редко. На ультразвук неадекватно могут среагировать домашние животные.
Комбинированные. В одном устройстве освещённости может сочетаться сразу несколько типов обнаружения движения. Более надежные системы, но и более дорогие.
Астрономический таймер. Реле нового поколения. Также контролирует работу осветительных приборов, но основано на ином принципе управления. В микрокомпьютер астротаймера заложена программа с данными о времени движения солнца в разных регионах планеты. Для того чтобы настроить прибор, надо вбить в прибор данные GPS своего населённого пункта, текущие дату и время. Опираясь на эти ключевые настройки, он автоматически будет определять, когда пора включать лампы освещения. Если у фотореле возможны ложные срабатывания, то у астротаймера таких ошибок нет. Он работает в любую погоду.

Обычно инфракрасный датчик освещения применяется для уличного фонаря, так как он обладают рядом преимуществ:

недорогой;
с большим радиусом действия;
можно легко отрегулировать под свои предпочтения.

Уличные или лестничные детекторы преимущественно используют или ультразвуковые или микроволновые. Способные среагировать на достаточно большом расстоянии от источника освещения. Микроволновые — могут среагировать, даже если человек еще находится за преградой.

Есть еще классификация автоматических осветительных приборов для уличного освещения по типу конструкции фотореле.

Все элементы управления светильником размещены в одном корпусе. Такая конструкция более объемная, но и довольно удобная — нет лишних проводов. Надо просто закрепить рядом со светильником.
Сам датчик «дня» крепится снаружи, а управляющее реле со светильником располагается в отдельном щитке внутри помещения. Таким образом, все элементы регулирования уличным освещением основательно предохранены от погодных катаклизмов.

Чувствительность приборов можно настраивать. Регуляторы размещены снизу корпуса и подписаны знаками «+» и «—».

Работать с регулированием датчика света лучше при наступлении темноты и когда он установлен и подключен к сети.

Накручивая винт в сторону знака минус, датчик теряет свою чувствительность. И реле начнет срабатывать только при полной темноте. И соответственно, поворотом в сторону плюса, чувствительность повышается.

Когда все манипуляции произведены, и результат работы будет положительный — настройка фотореле будет закончена.

Кроме таких регулируемых фотореле есть такие же девайсы, но дополненные детектором движения. Фонарь не включится в темноте до тех пор, пока детектор не среагирует на перемещение человека в зоне своего влияния.

Классификация датчиков движения для включения света

Перед приобретением прибора обнаружения перемещения следует разобраться и понять, какие функции он будет выполнять. Потому существует обширное множество разнообразных типов и видов сенсорного оборудование.

Самым первым и самым главным различием детекторов движения является, какой волновой спектр он использует:

Инфракрасный. Такие модели устройств, предназначенные для обнаружения движения, регистрируют излучения тепла объектом. Недостаток – это ложное срабатывания на перемещения животных и потоков горячего воздуха, например, от кондиционера. Инфракрасный волновой спектр абсолютно безопасен для здоровья человека.
Ультразвуковой. Детектор присутствия работает в пределе 20-60 кГц. Прибор генерирует звуковую волну, которая отражается от объекта, регистрируется и анализируется устройством. Недостатками таких моделей является возможность несрабатывания детектора из-за того, что объект слишком медленно движется, применение малого радиуса действия, а также не исключена возможность отпугивания ультразвуком домашних животных.
Микроволновый. Принцип работы такого детектора заключается в использовании электромагнитной волны высокой частоты, в 1 ГГц. Прибор выпускается значительно небольших габаритных размеров, что позволяет его скрытно установить. Радиус и дальность работы таких устройств зависит от величины мощности СВЧ-передатчика и чувствительности приемного модуля детектора. Условия окружающей среды и наличие небольших преград и перегородок особого влияния на работу детектора движения не оказывают. Но такие микроволновые устройства имеют достаточно высокую стоимость.
Комбинированный. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.

Второе разделение детекторов присутствия заключается в том, где устройство будет установлено:

Снаружи здания. Радиус работы такого оборудования находится в промежутке от 100 до 500 м. В основном их монтируют на больших площадях промышленных предприятий или просто во дворе частного, загородного дома.
Внутри здания. Установка производится в любой комнате, помещении дома, квартиры и других. Применение такого регистратора осуществляется с использованием малого радиуса действия, величина которого зависит от площади помещения.

Третье разделение устройств обнаружения движения происходит по способам установки и монтажу оборудования:

Настенный или угловой. Из названия понятно, что такой датчик крепится на стене или в углу стен и потолка. Такой прибор снабжен небольшим углом обзора, что также позволяет избежать ложных срабатываний сенсора.
Потолочный. Крепится на потолок, использует угол обнаружения 360 градусов. Очень удобно применять такие регистраторы присутствия для включения световых приборов в помещениях, где несколько дверей.

И четвертое разделение сенсорного оборудования – по способу питания детектора электрической энергией:

Проводной. Является очень надежным источником электропитания, что позволяет обеспечить бесперебойную и безотказную эксплуатацию регистратора перемещения. Минусом такого способа электроснабжения является то, что необходимо протягивать метры провода и искать свободную розетку.
Автономный. Датчик движения питается от одного или нескольких аккумуляторов, которые, в основном, вставляются в корпус устройства. На рынке присутствуют также модели оборудования обнаружения перемещения, которые питаются от солнечных батареек. Недостатком таких моделей служит постоянный контроль за потребляемым током, который может менять свои величины и значения во времени.

И это только основные группы разделения такого типа оборудования, так как оно очень разнообразно.

На заметку

При подборе уличного детектора света стоит учесть некоторые моменты:

размеры придомовой территории;
для загородных участков рекомендуются релюшки с функцией регулировки на срабатывание. Такие датчики света легко настроить самостоятельно;
на регулировку потребуется время и минимальные навыки;
датчик света с таймером позволит точнее подстроить включение/отключение, запрограммировав время срабатывания;
уличный фотодатчик лучше оборудовать ограничителем, чтобы оградить его от засветки от оконных и фонарных фонарей. Сделать такой световой козырек можно самостоятельно, например, из отрезка пластиковой трубы подходящего диаметра;
для уличных приборов освещения лучше применять не обычные лампы накаливания, а светодиодные или люминесцентные. Так можно сэкономить на счетах за электричество. Кроме того и сам датчик можно подобрать с меньшей пропускной способностью, а значит и дешевле;
место установки выбирать согласно прилагаемой инструкции.

Перед покупкой прибора важно выбрать угол осмотра в горизонтальной плоскости. Если в зону освещения могут подходить с любого курса движения, нужны реле с углом обзора от 180° до 360°:

Стеновые с углом видимости 180°.
Столбовые с углом видимости 360°.

Немаловажна и высота установки. Основное условие, когда работает фотореле — чтобы не было «мёртвых зон». Для бытовых приборов характерна узконаправленная зона обнаружения по вертикали — от 15° до 20°.

Для того чтобы датчики движения работали без поломок нужно знать, что они рассчитаны на определённую нагрузку. Просто перед покупкой рассчитайте суммарную мощь подключаемых ламп, которыми такое устройство будет управлять.

Какие бывают основные виды фотореле

Обычный датчик света срабатывает от интенсивности солнечных лучей. Он позволяет включать приборы освещения и выключать их. Существуют также комбинированные модели, имеющие сложную структуру и широкий функционал.

Таблица 2. Разновидности фотореле

Изображение элемента	Вид устройства	Особенности работы, функции
Комбинированный фотоэлемент с таймером	Устройство даёт возможность выполнить временную настройку работы реле. Свет будет гореть строго по времени, что обеспечивает высокую экономию потребляемой электроэнергии
Световое реле с датчиком движения	Фотореле включает прибор освещения только в случае движения. При его остановке свет гаснет, что также способствует существенной экономии. Такое устройство очень удобно использовать, поскольку не требует никакого участия человека
Программируемые датчики	Устройство позволяет применять различные комбинации настроек (временные, сезонные, срабатывание на движение, прочее)
Комбинированные фотоэлементы с временными настройками и включением света при движении	Реле являются разновидностью программируемых датчиков, которые позволяют выполнить настройки по времени, включать свет в соответствии с определёнными потребностями

Монтаж и подсоединение

Чтобы фотореле правильно работало, необходимо точно избрать место установки. Для этого важно соблюдать некоторые условия:

На элементы фотодатчика должен попадать солнечный свет.
В ночное время с датчиком не размещать работающие осветительные приборы.
Оградить фотоэлемент от попадания освещения фар проезжающих рядом машин.
Размещать сенсор на доступной высоте для периодического технического обслуживания.
Перед покупкой необходимо выбрать от чего будет запитано устройство: от сети 220 В или 12 В.
Так как реле будет работать под открытым небом, класс защиты лучше выбрать не ниже IP44. Но в любом случае, чем он выше, тем лучше работа прибора.
Необходимо соблюдать, определённые заводом-изготовителем, температурные диапазоны работы датчика.
Если планируется подключить не один, а несколько светильников, фотореле должно обладать запасом по мощности. Это поможет предотвратить перегрузки и поломки прибора.

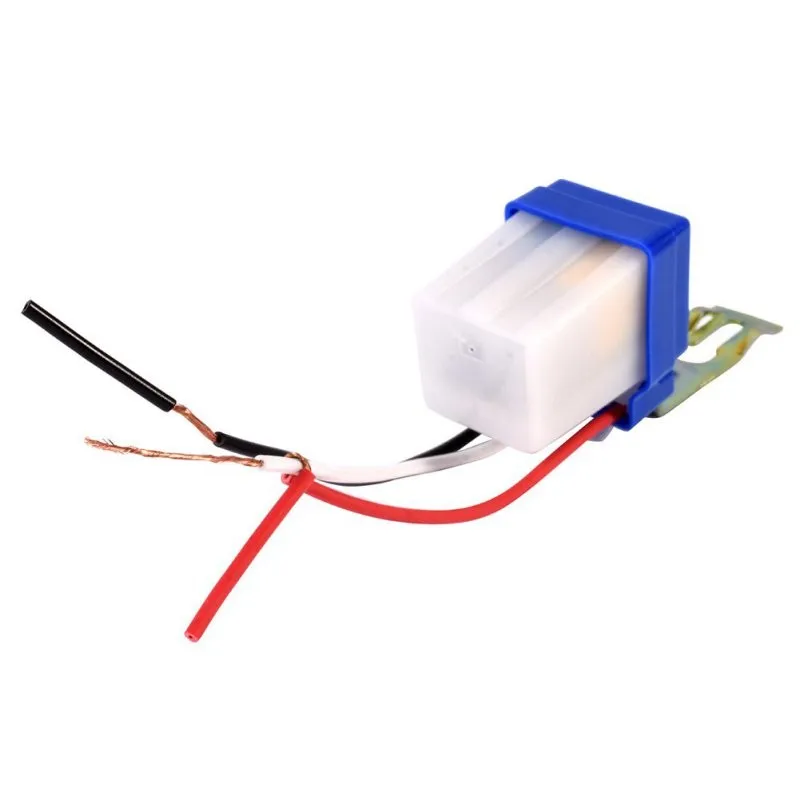

Если собираетесь подключить датчик света своими руками, то нужно знать, что есть три проводка: фаза и ноль для включения реле, соединительная фаза для подключения светильника.

Провода соединяются в герметичной распределительной коробке уличного исполнения. Для одного светильника коробку разрешается устанавливать рядом с реле. Если светильников несколько подключение рекомендуется выполнить через пускатель.

В стандартном исполнении провода для включения имеют разную окраску: один — всегда красный. Два других — это синий и черный.

Красным подсоединяются или приборы освещения или детектор движения.
Синим — выполняется подключение к нулевой фазе.
Черным — подсоединяется фаза.

Если цвет проводков другой, рекомендуется внимательно изучить прилагаемую к датчику инструкцию по подключению.

Прибор управления светом придомовой области работает автоматически. Но есть кнопка переключения в ручной режим работы.

Рекомендуем также узнать как настроить датчик движения перед вводом в эксплуатацию для совместного использования с датчиком света, чтобы повысить качество и точность работы прибора.

Как подключить фотореле в сеть?

Первый ответственный момент – выбор места. Не забывайте, что уличные приборы требуют регулярного ухода и обслуживания, поэтому точка установки должна быть доступной.

Советы по монтажу:

Фотоэлемент должен быть максимально доступен лучам солнца, в идеале – освещаться в течение всего дня.
Для предупреждения аварии или разрыва проводов основание для установки должно быть прочным, а крепежи следует закреплять надежно.
Не нужно размещать фотореле рядом с искусственным источником света. При включенном освещении оно не будет срабатывать.
Высота установки должна быть такой, чтобы свет фар проезжающих мимо автомобилей не попадал на датчик.

Корпус придется протирать регулярно, в зависимости от степени загрязнения. Если влагозащита прибора слабая, нужно поместить его в прозрачную капсулу.

Схема подключения есть в комплекте.

Простейшая схема подключения уличного фотореле к лампе через распределительную коробку, которая может находиться и внутри дома, и снаружи.

При соединении проводов важно учитывать цветовую маркировку

Рассмотрим наиболее популярный вариант – монтаж настенного встроенного устройства. Заранее подводим провода или устанавливаем рядом влагозащищенную распределительную коробку.

Порядок работ:

На стене находим место установки, делаем отметки для крепления.
Дрелью делаем отверстия под уголок или кронштейн, устанавливаем его.
Прикручиваем корпус прибора, выводим провода.
Заводим проводники в коробку и подключаем согласно прилагаемой схеме. Можно использовать клеммы, если нет – не забываем изолировать скрутки.
Закрываем распределительную коробку, тестируем.

Если вы устанавливаете выносной датчик, схема будет другой. Корпус крепится на Дин-рейке, датчик выносится на улицу. Учтите, что длина проводов, идущих в комплекте, ограничена.

Если регулятор находится в недоступном после монтажа месте, произведите настройки до установки.

Схемы подключения

Итак, основная функция датчика света подать напряжение на уличное осветительное оборудование, когда начинает темнеть и отключить его с рассветом. Это как бы выключатель, но, управляемый светочувствительным элементом.

Получается простая схема наружного подключения, когда фаза ставится в разрыв с фотореле и осветительным устройством.

Дабы по датчику света проходил ток, к нему также нужно подключить и рабочий ноль.

Для того чтобы можно было управлять разными по мощности устройствами, фотодатчик подбирается по мощности подключаемой нагрузки. Но тут надо понимать, как работает прибор. С увеличением мощности включаемого прибора возрастает и цена на подобные девайсы.

Чтобы обойти этот момент, в схему включается обычный магнитный пускатель. Он как раз и предназначен для управления сетью. А для управления пускателем в схему добавляется фотодатчик с малой подключаемой нагрузкой. То есть датчик, уже не включает сами уличные фонари, а подает малый ток на управляющий магнитный пускатель. А вот к нему уже можно подсоединять и мощную нагрузку.

Если фотореле недостаточно, то расширить функционал управления можно за счет дополнения в схему таймера и датчика движения. Их устанавливают последовательно после датчика света. Что установить первым — датчик движения или таймер в этой схеме роли особой не играет.

Если установка детектора движения или таймера не планируется, их можно не ставить, не меняя схемы — он все равно будет работать.

Рекомендуем к прочтению: пошаговая инструкция о том, как подключить фотореле.

Как самостоятельно настроить датчик света для уличного освещения

Желательно выбирать фотореле с возможностью самостоятельной регулировки различных параметров. В большинстве моделей имеются соответствующие механические приспособления, необходимые для задания величина порога световой чувствительности.

Регулировка светочувствительности на датчике

Если вы не знаете, как подключить фотореле и отрегулировать его, на корпусе устройства имеются специальные указатели. Если вращать регулятор в сторону увеличения, то реле будет включать фонарь, как только на улице начнёт немного темнеть, и наоборот.

Фотореле без корпуса

Известные модификации уличных датчиков освещения

На современном рынке есть большой выбор фотодатчиков как импортного, так и отечественного производства. Вариации выбора очень большие:

по условиям освещения;
виды освещения;
по мощности подключаемых осветительных приборов;
расширенные функции.

Фотореле ФР-601 и ФР-602

Для бытовых нужд пользуются спросом однофазные модели ФР-601 и более совершенная модификация ФР-602 от компании ІЕК. Оба достаточно надежны для освещения и просты в подключении. Они практически идентичные по функционалу, питаются от домашнего тока с одинаковым напряжением и частотой. Мощность — 0.5 Вт.

Также с одинаковым классом защиты IP44, что предполагает защиту от пыли и влаги.

Различия в сечении подключаемых проводов:

ФР-601 1.5 квадрата;
ФР-602 2.5 мм².

Поэтому есть и различия по току нагрузки: у первого 10 А, у второго 20 А.

У обоих встроенные фотоэлементы с регулировкой от 0 до 50 лк с интервалом в 5 лк.

Основное применение — уличные осветительные приборы для дач и частных домов, когда наступает ночь.

Датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Для регулирования освещением возле подъезда, на городских улицах применяются более мощные модификации. Которые способны работать от сети переменного тока в 220 В и силой тока до 5 ампер.

К таким устройствам относятся фотоэлементы ФР-7 и ФР-7е.

У этих моделей есть ряд отличительных особенностей:

большой уровень требуемой мощности;
низкий класс защиты IP40, рассчитанный в основном на защиту от влаги;
нет защиты построечного резистора;
зажимы подключения открытого типа.

Устройство датчика света: на чём основан принцип действия фотореле

Прежде чем подключить светильник с фотоэлементом для уличного освещения, необходимо понять принцип работы самого датчика. Рассмотрим функционал устройства на примере фотореле ФР-7.

Фотореле модели ФР-7

При наступлении темноты группа контактов, расположенная внутри корпуса датчика, замыкается. Они включают осветительные приборы, которые находятся в единой цепи. Как только уровень дневного света «восстанавливается», происходит размыкание контактов и выключение ламп.

Таблица 1. Определение уровня освещённости при помощи фотоэлементов

Изображение	Наименование элемента	Описание функции
Фототранзистор	Устройство предназначено для регулировки выходящего сигнала при попадании на чувствительный элемент естественного освещения
Светодиод	Чувствительный элемент светодиодного устройства срабатывает под воздействием солнечных лучей по принципу фотогальванического эффекта
Фотосимистор	Устройство выполняет функцию синхронизатора токов и передаёт их на рабочие электроды
Фототиристор	Световой поток, попадая на чувствительный элемент устройства, передаёт заряд, который преобразуется в сигнал посредством специальной матрицы

Обратите внимание, что подавляющее большинство датчиков (к примеру, фотореле ФР-2) имеет определённую выдержку – интервал по времени. Она необходима для исключения срабатывания устройств от поступления ложных сигналов. По этой причине следует избегать установки датчиков света вблизи искусственных источников.

Sensor Официальный сайт Brite™ — свет там, где вам это нужно, и тогда, когда вам это нужно

Представляем — Spectrum™

Сверхъяркий светодиодный светильник с изменяющим цвет цветом и двумя датчиками движения на солнечной энергии

Посмотреть Спектр™ Покажи мне все

Просмотреть все

Решения для повседневного освещения

Найдите свою северную звезду

Наши встроенные датчики света включаются только в темноте. И это вся яркость, которая вам нужна, чтобы осветить путь. Больше не нужно шарить по дому ночью или ругаться из-за упавших ключей после наступления темноты.

ваш дом, ваш путь

Украсьте каждую комнату в вашем доме

Надоело спотыкаться в темноте в поисках выключателя? В наших передовых световых решениях используются встроенные датчики движения, которые активируются, когда вы входите в комнату. Преобразите свой дом и наслаждайтесь прекрасным теплым светом, куда бы вы ни пошли.

Купить сейчас

★★★★★
«Мне нужен был свет в моем шкафу, но я не хотел платить кому-то за его установку. Slim Beam+ был идеальным решением. Его легко установить, и он выключается, когда я не рядом, так что я не чувствую себя виноватым из-за того, что оставил свет включенным».
Danielle
Haledon, NJ

★★★★★
«Solar Sentry — отличный фонарь безопасности! Установлен на заднем дворе у нескольких входов. предупредите нас также о присутствии диких животных. Установка менее чем за минуту».
Мелани
Лос-Анджелес, Калифорния

★★★★★
«Огни UpDown Lights действительно отличного качества! Нам нравится клей, поэтому нам не нужно сверлить отверстия в наших стенах. Датчик движения и темноты — отличные функции . Когда вы просыпаетесь посреди ночи, вам не нужно искать свет, чтобы включить его».
Chase
Austin, TX

★★★★★
«У нас была сильная буря, и у меня отключилась вся энергия. К счастью, мы купили лампы Over Light для каждой комнаты в нашем доме. мы вообще не выходили на улицу, и мы могли легко перемещаться по дому».
Джимми
Сиэтл, Вашингтон

★★★★★
«Я молодая мама, и мой ребенок не любит, когда его оставляют одного в темноте. Мы поставили Ночник рядом с его кроваткой, и каждую ночь я прохожу через нее. все разные цвета с ним, и он просто в восторге от этого».
Вероника
Орландо, Флорида

Покупайте больше, экономьте больше

Получите скидку до 20%

Вам так понравится ваша покупка, что вы захотите поставить ее в каждый угол и щель дома. И мы готовы сделать на это ставку. Представляем: покупайте больше, экономьте больше. Наш самый экономичный вариант комплекта. Найдите его на страницах наших продуктов.

Купить сейчас

Sensor Lights — Как переопределить и избежать путаницы.

Уведомление : get_the_author_email устарел начиная с версии 2.8.0! Вместо этого используйте get_the_author_meta(’email’). in /home/bluegume/public_html/wp-includes/functions.php on line 3931

В наши дни датчики и сенсорные светильники являются обычным явлением в большинстве семейных домов. Они отлично подходят для того, чтобы помочь вам найти свой автомобиль в темноте, не дать вам оставить свет включенным на несколько дней и обеспечить меры безопасности, чтобы удержать воров!

Однако легко запутаться, если вы случайно выключите их или захотите оставить свет включенным и пользоваться им как обычно.

Почему датчики?

Датчики — отличный способ снизить потребление энергии, повысить удобство, а также защитить свой дом и семью.

Как работает датчик?

Обычно мы рекомендуем и устанавливаем инфракрасные датчики, которые обнаруживают источники тепла в поле зрения датчика. Затем свет автоматически включается при обнаружении движения. Например, когда вы выходите из машины. Затем свет выключается по истечении установленного времени. Разные датчики имеют разное расстояние (поле обзора), параметры синхронизации и чувствительность.

Как узнать, горит ли мой датчик и работает ли он?

Если вы не уверены, работает ли ваш датчик, просто подойдите к нему и посмотрите, включается ли свет, а затем наблюдайте издалека, чтобы увидеть, сколько времени потребуется, чтобы автоматически выключиться.

Подключенный выключатель освещения необходимо оставить в положении ВКЛ. Свет должен оставаться ВЫКЛЮЧЕННЫМ до тех пор, пока не будет обнаружено какое-либо движение, после чего свет автоматически включится. Датчик будет «запрограммирован» или «настроен» на временные рамки, и как только движение прекратится и установленное время истечет, датчик автоматически выключит соответствующий свет/с.

Наружные датчики также могут быть запрограммированы на включение в темное время суток.

Могу ли я переопределить свой датчик, чтобы использовать свет в обычном режиме?

Да, большинство датчиков имеют возможность полностью переопределить функцию датчика и при необходимости управлять освещением вручную.

Это делается быстрым последовательным поворотом выключателя света в положение ВЫКЛ., ВКЛ., ВЫКЛ., ВКЛ. После этого свет останется включенным и не погаснет, пока вы не выключите его вручную переключателем.

Когда вы будете готовы снова использовать датчик, просто выключите выключатель освещения и оставьте его там как минимум на минуту. Когда вы включите его снова, датчик будет восстановлен.

Как избежать путаницы?

Людей смущают датчики, когда они случайно выключают их, думая, что это просто еще один выключатель света, или не могут вспомнить, что чем управляет, или какой переключатель был для датчика. Это случается со всеми, потому что выключатель света мы ищем, чтобы свет включился, плюс дети любят играть с выключателями, которые не помогают! Если это похоже на ваш дом — не волнуйтесь, у нас есть несколько верных способов избежать такой путаницы!

Наклейте маленькую наклейку на переключатель, который управляет датчиком, или, если вам действительно надоело, что дети случайно его выключают, вы всегда можете заклеить переключатель скотчем, чтобы его было нелегко отключить.

Кнопочный светодиодный переключатель

Если вам нужно более надежное решение, обратитесь к квалифицированному электрику для замены переключателя на кнопочный, чтобы вы всегда знали, какой именно.

Переключатель Auto/Off/Manual

Идеальное решение

Если вы постоянно пользуетесь наружным освещением, вы хотели бы, чтобы свет оставался включенным, когда вы развлекаетесь на улице или если вы слышите шум и хотите включить свет чтобы оставаться включенным до конца ночи, есть специальный переключатель, который вы можете переключить на который, который сделает блокировку датчика очень простой, если метод, упомянутый выше, не подходит.

Если у вас по-прежнему возникают проблемы с датчиком, вероятно, вы ничего не сделали, возможно, он просто сломан или имеет низкое качество.

Для бесплатного расчета стоимости без каких-либо обязательств на месте вы можете позвонить нам по телефону 1300 306 342 сегодня.
