Уличные датчики света для включения наружного освещения: блок B.E.G. об освещенности

Особенности уличных датчиков
Где установить датчик?
Уличные датчики освещенности B.E.G.

В автоматизированных системах наружного освещения используются разные способы управления приборами. Иногда для этого применяют таймеры, которые программируются с учетом продолжительности дня и ночи. Однако их настройки приходится регулярно корректировать и подстраивать под погоду. В качестве альтернативы можно использовать датчики, которые реагируют на фактический уровень освещенности.

Сенсоры устанавливают на придомовой территории, рядом с тротуарами и пешеходными дорожками, на фасадах зданий и любых других объектах. Датчик подает сигнал на включение, когда уровень освещенности падает ниже заданного значения. Такой принцип действия позволяет автоматически регулировать систему с учетом короткого зимнего и длительного летнего дня, пасмурной и солнечной погоды. Свет автоматически отключается утром, что обеспечивает экономию электроэнергии.

Особенности уличных датчиков

Сенсоры, которые будут использоваться под открытым небом, должны быть устойчивыми к попаданию влаги и грязи. Поэтому уличные датчики света обладают уровнем защиты не менее IP 44. В ассортименте B.E.G. представлены модели класса IP 54. Это значит, что они защищены от пыли и попадания брызг воды.

Еще один важный показатель – температурный режим эксплуатации устройства. Для всех датчиков освещенности B.E.G. он составляет от -25 до +50 °С, поэтому их можно использовать на улице как летом, так и зимой. Кроме того, при выборе стоит обратить внимание и на другие характеристики сенсора:

  • тип установки – выпускаются модели и решения для монтажа на DIN-рейку;
  • диапазон регулировок – обозначает минимальный и максимальный порог срабатывания датчика;
  • коммутационная способность
    – задает максимальную мощность осветительных приборов, которые можно подключить к сенсору.

Где установить датчик?

Место монтажа сенсора определяется при проектировании системы автоматизированного управления светом. От того, насколько правильно оно выбрано, во многом зависит эффективность работы оборудования. При проектировании полезно учитывать следующие факторы:

  • выбирайте место установки таким образом, чтобы на сенсор не попадал свет от автомобильных фар и других посторонних источников света;
  • не размещайте датчик слишком высоко – так с него будет неудобно удалять загрязнения;
  • позаботьтесь о том, чтобы естественный свет беспрепятственно попадал на сенсор.

Уличные датчики освещенности B.E.G.

В нашем каталоге представлены надежные и функциональные модели, которые помогут экономить электроэнергию и обеспечат комфорт. Прочный корпус защищен от пыли, влаги и механических повреждений, не выцветает на солнце. Все датчики имеют гибкие регулировки, позволяющие подстраивать их под индивидуальные потребности. Для управления их работой можно использовать удобные фирменные пульты ДУ.

comments powered by HyperComments

Виды, инфракрасные, что учитывать при выборе, разновидности

Датчики движения — незаменимые элементы в современных системах энергосберегающего освещения, безопасности и охраны производственных и офисных помещений, многоквартирных и загородных домов, дачных участков. Они обеспечивают необходимый комфорт и защиту, а так же эффективную работу систем видеонаблюдения, так как могут монтироваться на разные устройства.

На охраняемых объектах детекторы движения при несанкционированном приближении посторонних лиц приводят в действие видеокамеры, сигнализацию, сирену, контрольные панели систем мониторинга и другие приборы в зависимости от схем подключения.

Виды датчиков движения для уличных условий

Особенностью уличных детекторов движения является то, что они эксплуатируются в сложных условиях, подвергаются воздействию снега, дождя, солнца, ветра, высоких и низких температур.

На их работу влияют линии электропередач и автомобильные дороги, проходящие вблизи, окружающие деревья и кустарники, протяженность и сложность рельефа. Очень важно правильно выбирать эти устройства, учитывая конкретные условия их эксплуатации.

Датчик движения для включения света уличный удобно использовать для управления уличным освещением. Когда человек входит в зону охвата прибора, фонарь включается автоматически, когда выходит из зоны или прекращает движение, свет автоматически выключается. Это позволяет значительно снижать расходы электроэнергии в сетях освещения на промышленных и коммерческих объектах, на дачах и в частных домах.

По принципу действия устройства подразделяются на ультразвуковые, микроволновые и инфракрасные. Кроме того, детекторы движения бывают пассивными и активными.

Пассивные аналоги реагируют на изменение определенных параметров, например, температуры в контролируемой зоне. Они наиболее популярны и используются значительно чаще, например в качестве ночников с датчиками движения.

Активные устройства направляют и принимают отражённое ультразвуковое, микроволновое или инфракрасное излучение. При появлении какого-либо объекта параметры отраженного ультразвука изменяются, и устройство срабатывает. Такие детекторы часто используют, например, в охранных системах автомобилей.

Видеонаблюдение через веб-камеру поможет справится и с охраной автомобиля на парковке у подъезда, и с круглосуточным наблюдением территории дачного участка или коттеджа.

На сегодняшний день выделяют два типа микрофонов для видеокамер: динамические и конденсаторные. Изучить характеристики микрофонов можно в этой статье.

Микроволновые активные датчики можно назвать радиолокационными радарами. Устройства направляют микроволновый радиоимпульс и принимают отражённый. По своему действию они похожи на ультразвуковые приборы.

Эти приборы не реагируют на резкие перепады температуры, что иногда наблюдается для ИК-датчиков. Такие детекторы чаще всего используют в системах охраны периметров.

Инфракрасные датчики наиболее популярны. Их работа основана на обнаружении объектов ИК-излучения. Основное назначение таких приборов — охрана и освещение частных домов, дачных участков, офисных и промышленных объектов. Детекторы реагируют на резкое изменение интенсивности теплового излучения в контролируемой зоне.

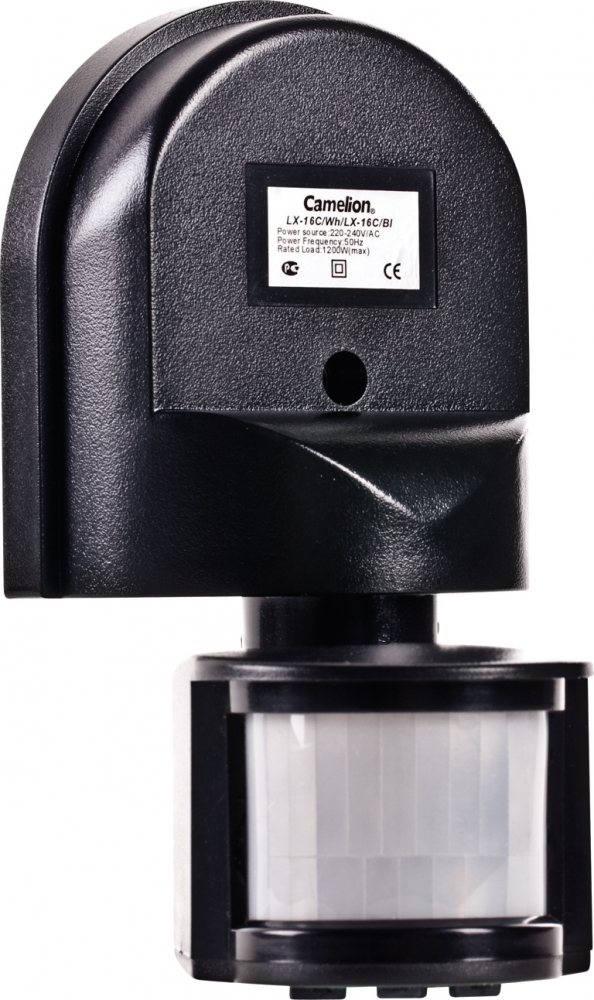

Уличные инфракрасные датчики движения

Существует два типа инфракрасных уличных детекторов движения.

Первый тип относится к активным устройствам, состоит из передатчика (генератора ИК луча) и приёмника, который реагирует на прерывание ИК луча в случае пересечения его каким-либо объектом. Такой тип приборов используется в системах охраны периметра.

Второй тип — это объёмные датчики. Они относятся к пассивному типу устройств и реагируют на изменение температуры при попадании в зону их действия более тёплого, в сравнении с окружающей средой, объекта.

Такие приборы используют чаще всего в системах автоматического освещения и охраны периметра. Их можно расположить в любом месте по периметру здания. Они защитят подходы к коттеджу, офису, гаражу и другому охраняемому объекту.

ИК датчики отличаются углом охвата, который варьируется от 120 до 360о. Основным элементом этих устройств являются линзы Френеля, которые фокусируют инфракрасные лучи на чувствительные фотоэлементы.

ИК датчики движения уличные подключают к электрической сети как обычные электроприборы. Протяженность контролируемой зоны большинства этих приборов составляет 12 м. Если прибор фиксирует движение в зоне охвата, он включает свет.

Детекторы настраивают таким образом, чтобы они не реагировали на мелких животных. Они срабатывают, если в контролируемой зоне появится крупный тёплый объект или автомобиль. При отсутствии движения в течение установленного времени (от 30 секунд до 30 минут) свет выключается.

Что следует учитывать при выборе и настройке уличных датчиков

Чтобы детекторы движения долго и бесперебойно работали, к их выбору и монтажу следует отнестись с полной ответственностью. При выборе следует знать:

  • место, где будет установлен прибор, способ его крепления, степень защищённости. Крепление устройства может производиться путем встраивания или навешивания;
  • мощность коммутируемого оборудования. От него будет зависеть принцип установки детектора. Приборы выпускают разной мощности и для разных вариантов монтажа;
  • наличие препятствий, (таких, например, как стекло, которое уменьшит размер контролируемой зоны) а также рабочие углы датчика. На стенах обычно устанавливают датчики с углом обзора 180о, потолочные датчики движения — с полным углом в 360о;
  • возможность настройки точного времени срабатывания включений и выключений. Это особенно важно, если установлено несколько приборов, которые должны реагировать, когда человек выходит из зоны действия одного из них и входит в зону действия другого.

Настройку детекторов производят, используя потенциометры. Настраивают следующие параметры.

Интервал времени, в течение которого устройства работают. Для настройки следует оценить, сколько времени человек будет находиться в контролируемой зоне, и установить чуть больший период;

Комплект бытового оборудования для организации wifi видеонаблюдения состоит из ip wifi камер, а так же роутера (точки подключения) и ПК.

Существует множество видов комплектов систем видеонаблюдения для дачи, офиса, стройплощадки, узнать о них можно из этой статьи.

Чувствительность прибора. Чем она выше, тем он лучше реагирует на движение. Если детектор срабатывает очень часто, порог чувствительности следует снизить. Для уличных детекторов особенно важно, чтобы они не реагировали на появление мелких животных. Степень чувствительности зависит также от сезона, поэтому датчики перенастраивают на зимнее и летнее время;

Степень освещённости. Прибор должен быть настроен так, чтобы он хорошо работал в дневное и в ночное время. При появлении в контролируемой зоне тёплого объекта в дневное время детектор не должен включать освещение, а в ночное время должен реагировать быстро.

Разновидности уличных датчиков движения

Для охраны объектов в ночное время устанавливают датчик движения с сиреной уличный. При появлении в контролируемой зоне прибора объекта с заданными параметрами (например, человека), датчик включает сирену, не включая освещение или одновременно включив прожектор.

Такие устройства незаменимы для установки на территории загородных домов, дачных участков, промышленных объектов. Детекторы очень компактны, могут быть смонтированы незаметно для злоумышленников, обеспечивая надёжную охрану.

Дачники, покидая свои дачные дома и участки, всегда беспокоятся о сохранности имущества, оставленного на даче. Обеспечить охрану сможет автономный, бепроводной датчик движения уличный, работающий от аккумулятора.

Можно установить один или несколько таких датчиков. Детектор со встроенной сиреной оповестит сторожей о проникновении нежелательных гостей, а датчик со встроенным GSM модулем отправит SMS хозяину дома, ничем не выдав свое присутствие.

Основное преимущество автономных детекторов — их можно установить в любом месте независимо от наличия сети электроснабжения, главное — вовремя заряжать аккумуляторы.

Применение датчиков движения для освещения улиц, дворов, территорий садовых участков позволяет снизить затраты электроэнергии более чем на 50%. Использование этих приборов в сочетании с охранными системами обеспечивает надёжную охрану промышленных, загородных и дачных территорий. Сравнительно низкая стоимость детекторов обеспечивает высокий уровень спроса на них.

Как организовать управление освещением дома и на улице с помощью датчиков движения

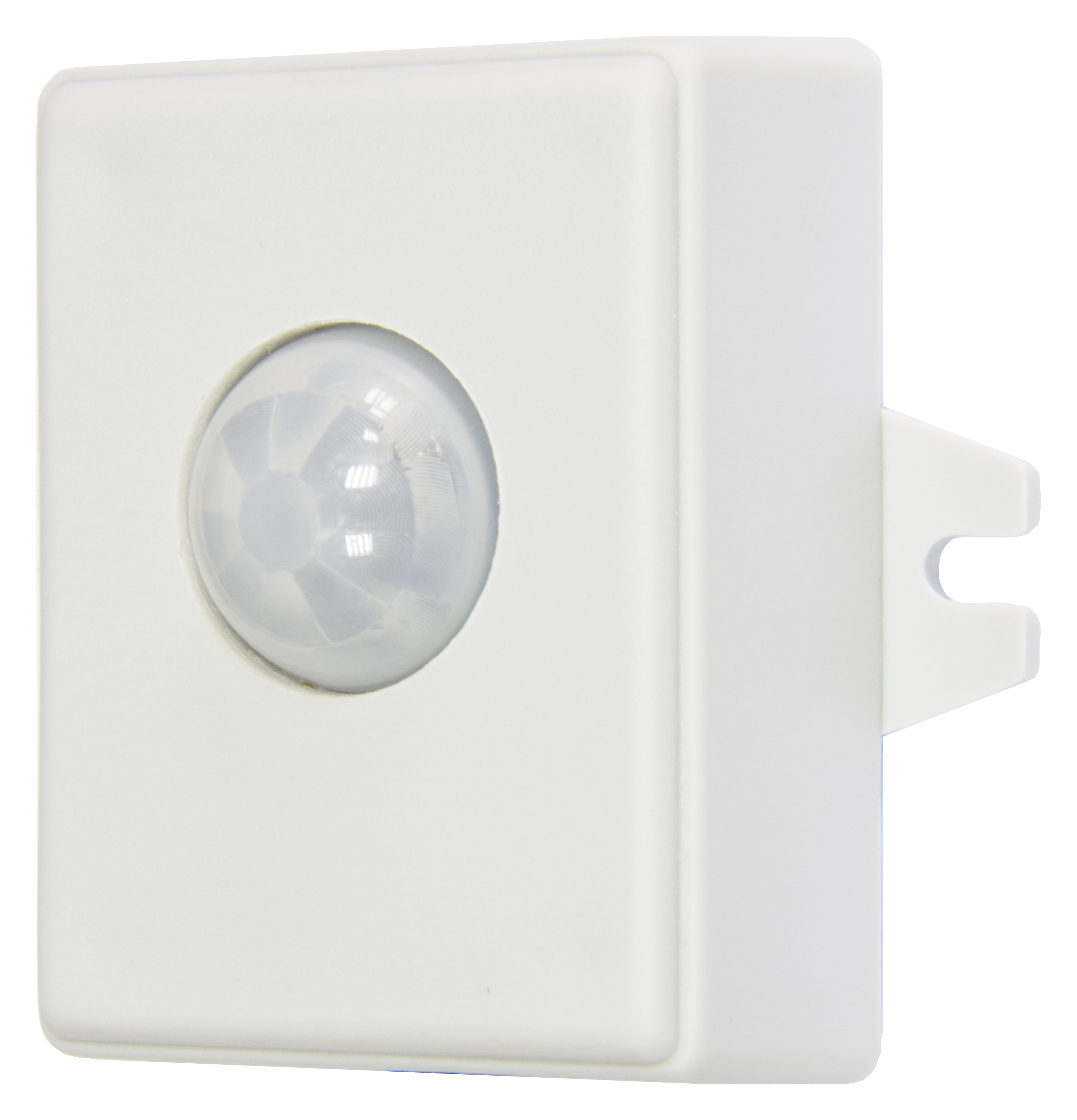

Что такое датчик движения? Сегодня ответ на этот вопрос знает каждый ребенок. Современные датчики движения хорошо известны в быту и решают широкий спектр задач. Изначально такие приборы были частью охранных систем и передавали сигнал тревоги на контрольный пульт при появлении в охраняемой зоне движущихся объектов. Через какое — то время, как это часто бывает, разработку применили в мирных целях, для рядового потребителя.

Датчик движения автоматически включает и выключает свет (при заданном уровне освещенности) и не заставит вас долго искать выключатель в темноте, что особенно удобно, когда в руках тяжелые сумки с покупками.

Свет в коридоре или кладовке будет работать только в присутствии человека, а значит, расход электроэнергии существенно уменьшится. В ночное время датчики обеспечивают безопасность, включая свет при обнаружении движения.

Обычно, датчики движения выполняются в дизайне электроустановочных изделий, например в продукции Schneider Electric они представлены в сериях Merten , Unica, Odace, Sedna и W59. Также есть серия накладных датчиков для внутреннего и наружного использования Argus Standard. Такие датчики являются инфракрасными и реагируют на тепло тела.

Кроме инфракрасных, датчики движения бывают ультразвуковыми, микроволновыми, а также комбинированными. У каждого типа есть свои преимущества и недостатки.

Тонкости использования: ультразвуковой датчик реагирует на движение в помещении, а не на тепло, поэтому его не стоит направлять на объекты, которые могут пошевелиться от сквозняка — шторы или комнатные растения. Также не стоит направлять прибор на объекты с высокой отражающей способностью — мониторы и зеркала. Такой датчик должен располагаться в двух метрах от окон и стеклянных дверей для избегания срабатывания, вызванного дрожанием стекла.

Двухпроводные и трехпроводные датчики движения

Существуют два типа подключения для датчиков:

  • подключение только двух проводов — фазы и фазы выхода на нагрузку (двухпроводные датчики). Такие датчики движения могут работать только с лампами накаливания или галогеновыми лампами на 220 В;
  • подключение по трем проводам: фазы, фазы выхода на нагрузку и нейтрали (трехпроводные датчики). Такие датчики движения могу т работать с любыми типами ламп, например, с современными светодиодными светильниками! Датчики движения, как правило, имеют следующие регулировки:
    • выдержка времени, временной интервал, после которого свет отключается автоматически при отсутствии движения;
    • установка минимального порога естественного света, ниже которого датчик движения будет включать свет при обнаружении движения;
    • регулировка чувствительности: этот параметр определяет необходимую активность движений и дальность действия датчика;
    • некоторые модели датчиков движения имеют кнопку принудительного включения и выключения, например в серии Merten D — Life.

Области применения: на улице и дома

Датчики бывают для внутреннего и наружного применения. Если речь идет об офисе, квартире, любом помещении здания, то на первый план выходят датчики для внутреннего применения, которые, в свою очередь, можно разделить на встроенные, в дизайне электроустановочных изделий, и накладные — потолочные или настенные. Как правило, датчики для внутреннего применения можно подобрать для любого дизайна интерьера, в любом ценовом сегменте.

Гибридный датчик движения Schneider Electric
сочетает в себе функционал инфракрасного
и ультразвукового датчиков,
что улучшает детекцию в сложных условиях

Управление уличным освещением обеспечивается за счет датчиков для наружного применения.

Практически у всех крупных производителей электроустановочных изделий в линейке есть как накладные и встроенные датчики движения для внутреннего использования, так и датчики для наружного применения.

Датчики для помещений чаще отличаются интересным «внешним видом», например, в упоминаемых ранее датчиках Schneider Electric корпус разрабатывал датский дизайнер Майкл Кох. Разработки Коха завоевали много международных наград и, более того, выиграли в Дании премию за инновации и дизайн.

Базовые технические характеристики

Одним из ключевых технических параметров для всех датчиков, вне зависимости от применения, является сектор действия или зона обнаружения.

Тонкости установки: при монтаже микроволнового датчика соблюдайте расстояние, как минимум, четыре метра от деревянной, стеклянной или кирпичной стены, в случае, если стена толщиной менее 30 см. Если толщина стены более 30 см, то расстояние должно быть не менее одного метра. Микроволновой прибор настолько чувствителен, что может реагировать на городской трубопровод, поэтому при установке очень важно следовать инструкциям.

Стандартный сектор действия датчиков движения для помещений — 120° ,180° и 360°, а радиус действия — до 8 метров. Зону детекции можно изменять специальным вставками, которые идут в комплекте, например, чтобы датчик не реагировал на домашних животных.

Уличные версии датчиков могут быть с секторами действия 120° и 360°, а также имеют защиту от влаги и пыли IP 55. В комплекте с датчиком идут аксессуары для установки на внутренний или внешний угол дома, радиус действия — до 12 метров.

При выборе места установки датчика движения в комнате, необходимо убедиться, чтобы сектор действия максимально покрывал пути возможного перемещения.

В частности, инфракрасные датчики должны быть удалены от источников тепла — яркого солнечного света и различных систем обогрева.

Важно: в теплые дни чувствительность инфракрасных датчиков движения может снижаться, так как температура окружающей среды близка к температуре тела. Связано это с тем, что датчики срабатывают из-за разницы между температурой окружения и температурой движущегося объекта. Если человек одет в плотную одежду, то чувствительность детекции также снижается.

Фотореле для уличного освещения: критерии выбора и монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Технологии в современном мире постоянно развиваются. Одними из последних открытий стали усовершенствованные разработки в сфере наружного освещения. Кроме экономных и ярких LED-ламп, важным достижением является фотореле для уличного освещения. Новейшая техника относится к разряду интеллектуальной, так как светильники, благодаря специальному программному обеспечению, загораются и гаснут без вмешательства человека. Детально о приборе расскажет статья.

Фотореле – это прибор для регулировки и включения уличного освещения

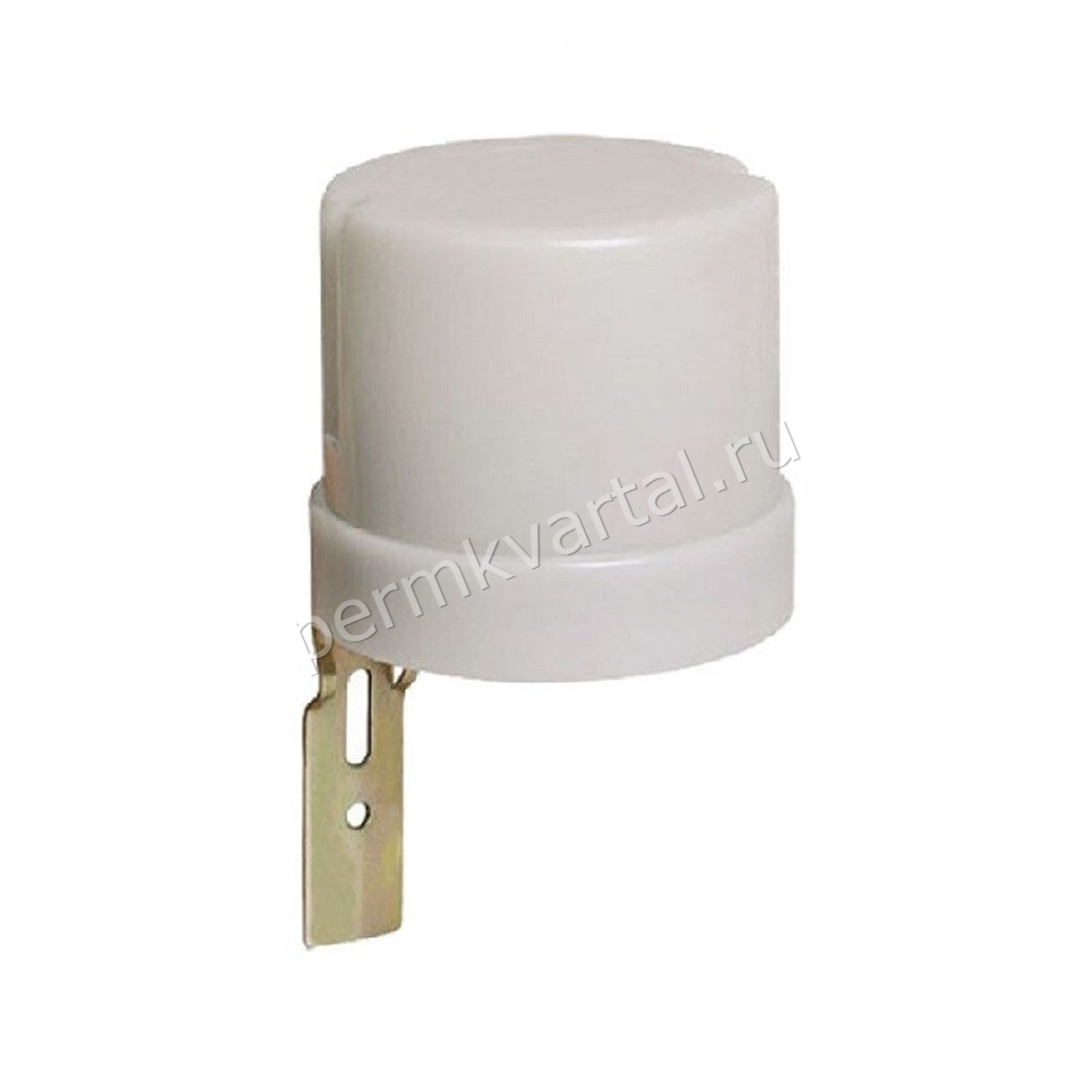

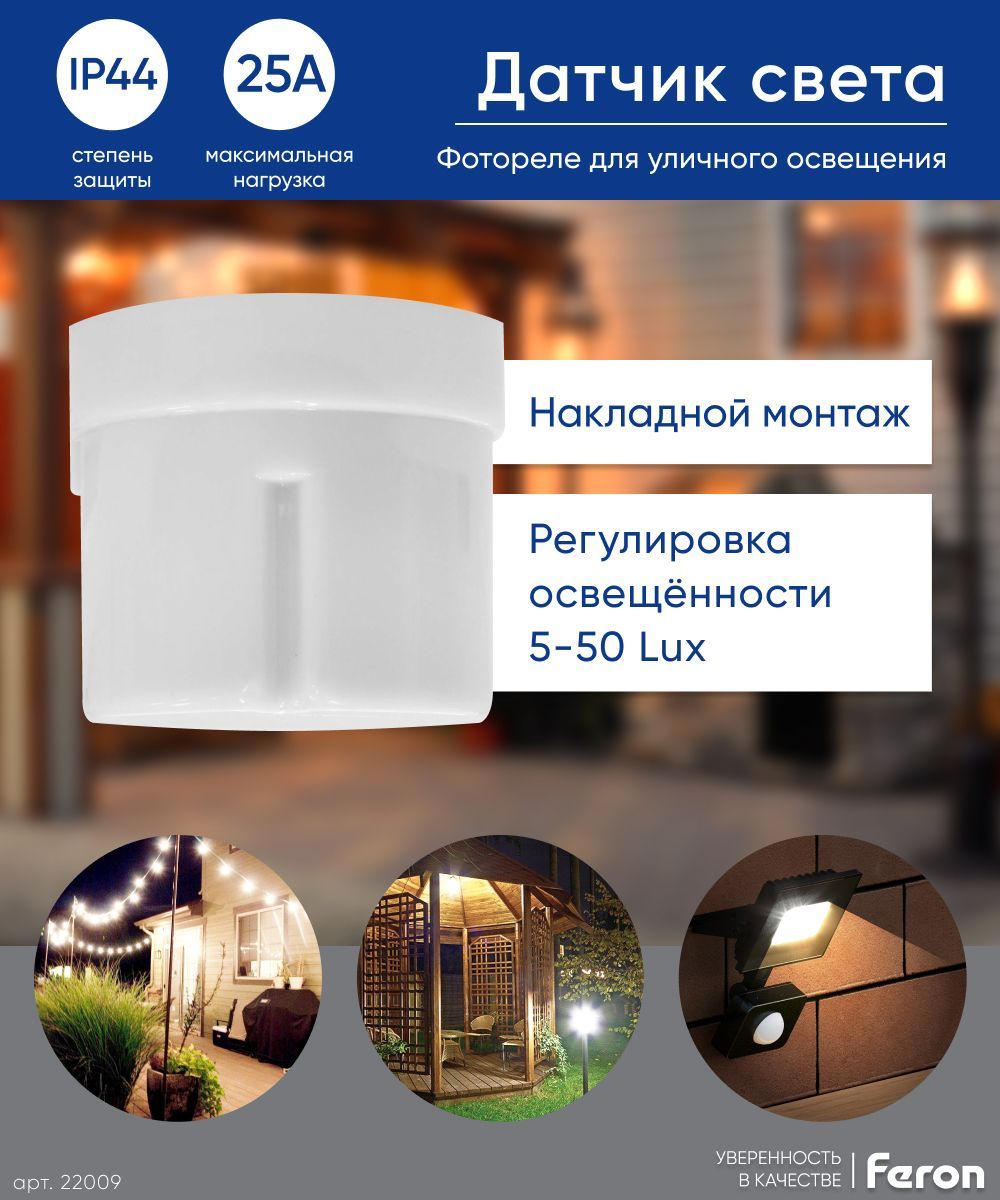

Фотореле, или уличный датчик освещенности для включения света

Фотореле – это прибор для регулировки уличного освещения. Его применяют в разных местах с целью экономии электроэнергии. Принцип работы реле, в основе которого лежит фотоэффект, заключается в том, что при малом количестве лучей света происходит замыкание контактов. В результате включается уличный датчик. Когда освещение возрастает до необходимого уровня, контакты автоматически размыкаются и, соответственно, светильники выключаются.

Фотореле применяют в разных местах с целью экономии электроэнергии

Прибор имеет множество наименований и определений. В некоторых технических учебниках его называют светоконтролирующим выключателем, в других изданиях – автоматом светочувствительности. В неофициальной лексике чаще всего можно услышать словосочетание “датчик света” или “датчик освещенности”, “фотодатчик”. Есть и более простые названия, такие как “датчик сумерек” либо “переключатель день/ночь”. Все это наименования одного и того же предмета, который в промышленном производстве называют фотореле.

Фотореле устанавливают у входов в дома, на территориях административных зданий, в подъездах многоквартирных домов, на столбах электропередач. Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться с наступлением сумерек. При наличии такого устройства принудительное включение и выключение фонарей и ламп уличного освещения на столбах не потребуется. Это будет происходить автоматически, причем затраты на электроэнергию прилично сократятся.

Принцип работы и устройство датчика света для уличного освещения

Основу фотореле составляют фоторезистор либо фототранзистор, меняющие свои параметры при определенном изменении освещенности. Если достаточно количества света, попадающего на них, то цепь электропитания разомкнута. С постепенным наступлением темноты фотоэлемент начинает реагировать, и в определенном показании, указанном в настройках, цепь замыкается. Процесс может происходить не только вечером, но и, например, при сильно пасмурной погоде. Когда освещение улучшается, то есть наступает утро (или тучи и туман рассеиваются), то цепь размыкается.

Основной блок и выносной датчик фотореле для уличного освещения

Интересно знать! Устройство фотореле считается универсальным, и его можно использовать в иных целях, например, для орошения газонов. Для этого прибор подключают к системе полива и, таким образом, каждую ночь будет обеспечено увлажнение лужайки или клумбы.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле. По этому принципу различают два типа устройств:

Прибор выносного датчика небольшой по размерам, его проще обеспечить защитой от внешних негативных воздействий и подсветки. Данное устройство можно разместить автономно, например, в электрощитовой. Примером таких фотореле являются модели под дин-рейку. Встроенный датчик должен располагаться в непосредственной близости с осветительным прибором, например, рядом со светильниками – на столбах уличного освещения. При этом очень важно выбирать такое место, чтобы ламповый свет не попадал на фотодатчик. Такой вариант чаще всего используют при установке уличного освещения на солнечных батареях.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле

Эксплуатационные характеристики уличного датчика освещенности

Выбрав нужный тип датчика, необходимо определиться с техническими параметрами прибора. Основные из них, которые непосредственно влияют на качество работы и срок эксплуатации фотореле, следующие:

  1. Напряжение сети. Может быть 220 либо 12 В – выбор зависит от напряжения, обеспечивающего уличное освещение. Двенадцативольтовые датчики включения света чаще всего используют для освещения от аккумуляторов.
  2. Эксплуатационный режим. Необходимо, чтобы фотореле работало при значительных перепадах температуры, что зависит от климатических условий в том или ином регионе. В идеале прибор должен выдерживать аномальную жару и сильные морозы.
  3. Класс защищенности корпуса. Для установки уличного освещения подойдет уровень IP44 и выше, обеспечивающий защиту прибора от брызг воды, попадания грязи и твердых частиц диаметром больше1 мм. Если же речь идет о монтаже фотореле в помещении, то подойдет уровень защиты, начиная от IP23.
  4. Мощность. Работа любого реле рассчитана на определенный уровень напряжения мощностной нагрузки, причем суммарная мощность всех подключенных устройств должна быть на 20% меньше допустимой нормы. Таким образом удастся сократить степень износа приборов и продлить срок их службы.
Фотореле работает при значительных перепадах температуры, независимо от климатических условий

Это основной, но не окончательный перечень характеристик фотореле, которые необходимо учитывать при выборе датчика. Грамотный подход в данном вопросе окажет положительное влияние на работоспособность устройства и продлит период его эксплуатации.

Полезный совет! Одним из главных условий бесперебойной работы фотореле является наличие стабильного напряжения в сети, которое должно быть на 30% выше, чем данный показатель самого прибора.

Варианты настроек подключения датчика света

Почти все устройства имеют автоматическую систему регулировки, позволяющую выбрать конкретный режим работы. Особенность данного элемента прибора состоит в том, что настраивать его приходится вручную. Для этого специальный регулятор поворачивают в нужном направлении и выбирают необходимую опцию.

Фотореле используется для того, чтобы автоматизировать систему уличного освещения и в то же время сэкономить электроэнергию

Фотореле может включать следующие регуляторы настроек:

  1. Порог реагирования. Эта настройка предусматривает увеличение или уменьшение чувствительности прибора. Рекомендуется понижать ее уровень зимой, особенно в снежную погоду, во избежание лишнего отражения света от снега, а также в местах с ярким уличным освещением, например, в мегаполисах.
  2. Секундное задержание на включение или отключение прибора. Если увеличить задержку на выключение, то удастся избежать ложных срабатываний, возникающих при попадании на фотореле случайного луча, например, света от фар автомобиля. Задержание включения предотвратит реакцию устройства на мимолетное затемнение прибора, например, от тучи или теней пролетающих птиц.
  3. Регулятор диапазона освещенности. При подключении фотореле, используя данную настройку, можно обеспечить необходимый уровень освещенности. При его нижней границе датчик срабатывает, включая подачу питания, и, наоборот, в верхних значениях отключает его. Диапазон может колебаться от 2 до 100 лк (2 лк – кромешная темнота) или от 20 до 80 лк, (в данном случае 20 лк – глубокие сумерки, когда очертания предметов еле видны).

Освоение и эффективное использование перечисленных настроек помогут обеспечить наиболее оптимальную работу фотореле, исключив ложные срабатывания, сделав тем самым освещение более комфортным, а потребление электроэнергии максимально экономным.

Фотореле может включать множество регуляторных настроек

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

  • если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
  • источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
  • желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Полезный совет! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Фотореле для уличного освещения: оснащение дополнительными функциями

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Уличные светодиодные светильники на столбы: долговечность и эффективность

Виды, технологические особенности устройств, специфика установки. Соотношение цены и качества.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

Полезный совет! Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами. Однако дешевле в покупке и обслуживании обойдутся два отдельных датчика, например, на свет и движение. Кроме этого, проще будет заменить деталь в одном из двух устройств, чем ремонтировать все фотореле в комплексе.

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки.

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

Полезный совет! Перед установкой и настройкой прибора рекомендуется тщательно изучить схему подключения освещения, которая прилагается к устройству. В документе четко и наглядно изображены все провода фотореле, а также показано, куда их необходимо подключать.

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

  • красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;
После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов
  • провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
  • синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Полезный совет! Чтобы подключить несколько фонарей одновременно, необходимо приобрести специальный контроллер. На это устройство будет поступать сигнал, который управляет освещением.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Свет датчика движения

, Стоковые Фотографии и Роялти-Фри Изображения свет датчика движения

свет датчика движения, Стоковые Фотографии и Роялти-Фри Изображения свет датчика движения | Depositphotos®Освещение для домаСветодиодный прожекторДатчик движения на белом фонеСветодиодный проектор с датчиком движения в навесе для автомобиляРадио волныСистема безопасностиГаражные фонариСветодиодный прожекторТехнология будущегоВ интерьере ретро-автомобиля внутриКамераЗвуковое и световое устройство безопасности на стенеДатчик движения на белом фонеЛабиринтЭлектрическая лампа с датчиком движенияПланета ЗемляСовременная камера видеонаблюдения на стене концепция или видеонаблюдение и мониторингСовременная камера видеонаблюдения на стене концепция или наблюдение и мониторингInfra Red Wildlife Trail Camera35-миллиметровый объективКамера для съемкиИнфракрасный осветительВнутренний ретро-автомобиль внутриСолнечный светильник на белом фонеЗадние сигнальные огни на ретро-автомобилеВнутренний ретро-автомобиль внутриЭлектрическая лампа с датчиком движенияДвижение и звук в помещении датчикСиняя планета ЗемляЭлектрическая лампа с датчиком движенияЭлектрическая лампа с датчиком движенияInfra Red Wildlife Trail CameraДатчик движения изолирован на беломInfra Red Wildlife Trail CameraДатчик движения и звукаНовосибирск, Россия 19 августа 2019 г . : Toyota Land Cruiser 200, крупный план приборной панели, плеер, руль, ручка акселератора, кнопки, сиденья.современный интерьер автомобиля, Новосибирск, Россия, 19 августа 2019 г .: Toyota Land Cruiser 200, крупный план приборной панели, спидометра, тахометра и рулевого колеса. . современный интерьер автомобиля, Новосибирск, Россия, 19 августа 2019 г .: Toyota Land Cruiser 200, крупный план приборной панели, плеер, руль, ручка акселератора, кнопки, сиденья. современный интерьер автомобиля, Новосибирск, Россия, 19 августа 2019 г .: Toyota Land Cruiser 200, крупный план приборной панели, спидометра, тахометра и рулевого колеса. . дизайн интерьера современного автомобиля.Концепция временной шкалы включает детектор пламени, датчик газа, значки датчиков освещенности. Может использоваться для отчета, презентации, диаграммы, набора значков датчика веб-дизайна. Включите креативные элементы: датчик качества воды, датчик дыма, газ, датчик дождя, значки датчиков влажности. Может использоваться для отчета, презентации, схемы, веб-дизайна. Уличный светодиодный светильник с датчиком движения, работающим над дверью, который определяет движение. Концепция безопасности. Датчик движения или света на стене в помещении для управления искусственным освещением в помещении. Обеспечение безопасности или целей домашней автоматизации.Набор значков датчика. Включите креативные элементы: датчик качества воды, датчик дыма, газ, датчик дождя, значки датчиков влажности. Может использоваться для отчета, презентации, диаграммы, веб-дизайна. Современный датчик движения на стене в помещении. Низкий угол снимка лампы датчика движения. Современный датчик движения на стене в помещении. Включите креативные элементы: датчик качества воды, датчик дыма, газ, датчик дождя, значки датчиков влажности. Может использоваться для отчетов, презентаций, диаграмм, веб-дизайна. Столб с различными камерами безопасности и датчиками движения. Домовладелец недавно установил солнечный свет, активируемый движением.Вне помещения срабатывает датчик движения. Безопасность периметра Домовладелец недавно установил солнечный свет, активируемый движением. Домовладелец недавно установил солнечный свет, активируемый движением. Домовладелец недавно установил солнечный свет, активируемый движением. Современный датчик движения в действии в помещении Современный датчик движения в действии в помещении Срабатывает внешний датчик движения. Дизайн инфографики по периметру. Концепция временной шкалы включает детектор пламени, датчик газа, значки датчиков освещенности. Может использоваться для отчета, презентации, схемы, веб-дизайна Датчик движения для переключения света на белом фоне Новосибирск / Россия 28 апреля 2020: Mercedes Benz GLK-class, знак и символ на приборной панели автомобиля.Автомобильный спидометр и тахометр крупным планом. Интерьер автомобиляДетектор движения и уличный садовый светСовременный датчик движения в действии в помещенииСовременные датчики движения в действии в помещенииМолодая женщина в очках с 3D-эффектом дополненной реальностиФотоловушки в лесу, фотоловушка с инфракрасным светом и детектором движения, прикрепленным ремнями на деревеНовосибирск / Россия 25 мая 2020 г . : Kia Picanto , Автомобильная панель, цифровой яркий спидометр, одометр и другой инструмент

Активированный модуль движения для автоматического светодиодного освещения

Я работаю со светодиодным освещением каждый день и до сих пор удивляюсь огромному количеству люменов, которые могут излучать светодиоды.Возьмем, к примеру, нашу новую светодиодную полосу с датчиком движения, с секцией всего 20 дюймов и батарейным блоком 8AA. Эта лампа с активированным движением может похвастаться таким же светом, как 40-ваттная лампа накаливания; Кроме того, он может работать более 30 часов, прежде чем потребуется подзарядка. Поскольку он беспроводной, сверхъяркий, с питанием от батареек, нестандартный, недорогой и активируется движением, существует буквально множество приложений для освещения. Но сначала давайте рассмотрим основные компоненты, составляющие этот модуль, а затем более подробно рассмотрим все его преимущества, функции и приложения.

Часть 1: Светодиодный датчик движения

Используя пассивный инфракрасный датчик (PIR), этот модуль светодиодной ленты работает только тогда, когда он обнаруживает движение. Это делает его удобным при освещении таких помещений, как шкаф, где вам нужен свет только на короткий период времени, но вы действительно не хотите щелкать переключателем или отслеживать дистанционное управление. Принцип его работы заключается в том, что датчик определяет разницу в ИК-свете, излучаемом в пределах своего поля зрения (5-8 метров), и отправляет сигнал на включение света. Свет будет гореть все время, пока есть движение, однако после 10 секунд бездействия свет выключится.Сам модуль компактен, легок, имеет клеммные соединения для проводов и монтажные отверстия в каждом углу для облегчения установки; его также можно закрепить с помощью двойной липкой ленты.

Часть 2: Питание от батарейного блока 8AA

Когда датчик движения активирован, он получает питание от батарей 8AA внутри пластикового батарейного блока, который имеет 2-проводные выводы и переключатель включения / выключения; переключатель включения / выключения должен быть включен для работы модуля. Батарейный блок 8AA вырабатывает 12 В и может работать в течение многих лет без замены или подзарядки батарей, поскольку переключатель движения отключает свет через 10 секунд, помогая продлить срок службы батареи.Однако, если вы ожидаете, что свет будет гореть часто, как упоминалось ранее, стандартная 20-дюймовая полоса может работать непрерывно более 30 часов. Питание от батарей также делает устройство беспроводным и мобильным, что позволяет использовать его в местах, где доступ к источнику питания затруднен. Если вам нужно установить аккумуляторный блок, для этого мы наклеим на него двусторонний скотч.

Часть 3. Свет от гибкой светодиодной ленты 12 В

Светодиодная лента, используемая в этих наборах, питается напрямую от 12 В, гибкая, водонепроницаемая и снабжена двусторонней липкой лентой для облегчения монтажа.Светодиоды SMD типа 5050 и герметизированы прозрачным силиконом для защиты. Полосы низкопрофильные, простые в установке, прочные, яркие, универсальные и даже могут быть обрезаны по длине. Они также предлагаются с двумя различными световыми выходами; мы называем их стандартными и высокоплотными. Светодиодные ленты стандартной плотности содержат 30 светодиодов на метр, а светодиодные ленты высокой плотности — 60 светодиодов на метр. Как упоминалось ранее, светодиодные полосы также можно разрезать; полосу стандартной плотности можно разрезать каждые 4 дюйма, а полосу высокой плотности можно разрезать каждые 2 дюйма.

Преимущества и особенности нашей светодиодной ленты с датчиком движения

Доступно по цене: Наша лампа с беспроводным датчиком движения стоит от 12,99 долларов США (без бесплатной доставки); покупка этого комплекта позволит вам сэкономить более 25%, а не отдельных компонентов. Стандартная версия поставляется с переключателем инфракрасного датчика движения, батарейным блоком 8AA и 20-дюймовой светодиодной лентой стандартной плотности. Существуют варианты более длинных полосок, более ярких полос и разных цветов, которые мы рассмотрим далее.

Настройте свой комплект светодиодной подсветки, активируемой движением: Модуль стоимостью 12,99 долларов США поставляется с описанной выше полосой длиной 20 дюймов, однако у вас есть возможность выбрать большую длину, вплоть до полного рулона или одной катушки (16,4 фута или 5-метровый). Мы предлагаем более короткие длины: 20 дюймов, 3 фута, 6 футов, 9 футов и 12 футов. Конечно, они доступны в различных цветовых температурах белого (теплый, нейтральный и холодный), а также в красном, зеленом, синем и желтом. Кроме того, эти гибкие светодиодные ленты на 12 В предлагаются с двумя различными световыми выходами; стандартные и с высокой плотностью.

Super-Bright: В самом популярном варианте этого комплекта используется 20-дюймовая светодиодная лента стандартной плотности, которая излучает удивительное количество света — 225 люмен. Такое количество света делает его идеальным для небольших помещений или акцентного освещения. Если вам нужно больше света, 20-дюймовая секция высокой плотности дает около 450 люмен. Чтобы рассчитать люмен для большей длины: полоса стандартной плотности составляет около 540 люмен / метр, а высокая плотность составляет примерно 1080 люмен / метр.

Простая установка за 4 быстрых шага:
1. Заполните батарейный отсек батареями 8AA и переведите переключатель в положение «включено»
2. Подсоедините провода к датчику движения
3. Удалите клейкую подкладочную ленту / аккумуляторный блок
4 . Stick-it

.

Приложения для набора светодиодных лент с активированием движения

Универсальность: Поскольку наш световой датчик движения является беспроводным (с питанием от батареи), он подходит для любого применения в любом месте.Мы используем их в темных шкафах, ящиках и шкафах, но их также можно использовать для ночных занятий, например, когда вы просыпаетесь и не хотите включать более яркий свет, вы можете использовать нашу светодиодную подсветку датчика движения, чтобы помочь найти свою путь от кровати в ванную. Приложения бесконечны, попробуйте и дайте нам знать, как вы используете свое.

Уличный фонарь для движения транспортных средств с датчиком света Atmega

Скачать проектный документ / резюме

Основное назначение уличных фонарей, основанных на движении транспортных средств, с внешним датчиком освещения с использованием проекта ATMEGA, заключается в том, что он экономит энергию, включая свет системы только тогда, когда система обнаруживает движение транспортного средства.Система включает уличный фонарь перед автомобилем и одновременно выключает задний свет.
Движение автомобиля фиксируется датчиками. Система автоматически включает фары, идущие впереди обнаруженного транспортного средства, и, как только транспортное средство движется вперед, задние огни выключаются.
Эта система более эффективна для экономии энергии, чем существующая система, в которой уличные фонари включены всегда, в отличие от этой системы, в которой уличные фонари включаются только при обнаружении движения транспортного средства.
В дневное время эти огни тусклые, так как эта система способна распознавать внешний свет.
Таким образом, эта система определяет внешний свет и затем соответственно включает или выключает уличные фонари. Он использует ШИМ для управления интенсивностью через микроконтроллер.
Инфракрасные датчики определяют движение автомобиля и отправляют его на микроконтроллер Atmega, который инициирует команды для включения / выключения света.



  • Технические характеристики оборудования
  • Микроконтроллер Atmega
  • I R Передатчик Приемник
  • Датчик LDR 5 мм Фоторезистор
  • Кристаллический осциллятор
  • Резисторы
  • Конденсаторы
  • Транзисторы
  • Кабели и соединители
  • Диоды
  • Печатная плата и макеты
  • светодиод
  • Трансформатор / адаптер
  • Кнопки
  • Переключатель
  • IC
  • Разъемы IC
  • Характеристики программного обеспечения
  • Компилятор Arduino
  • MC Язык программирования: C

Блок-схема
Проекты электроники, Проекты оборудования.

Добавить комментарий

Ваш адрес email не будет опубликован.
