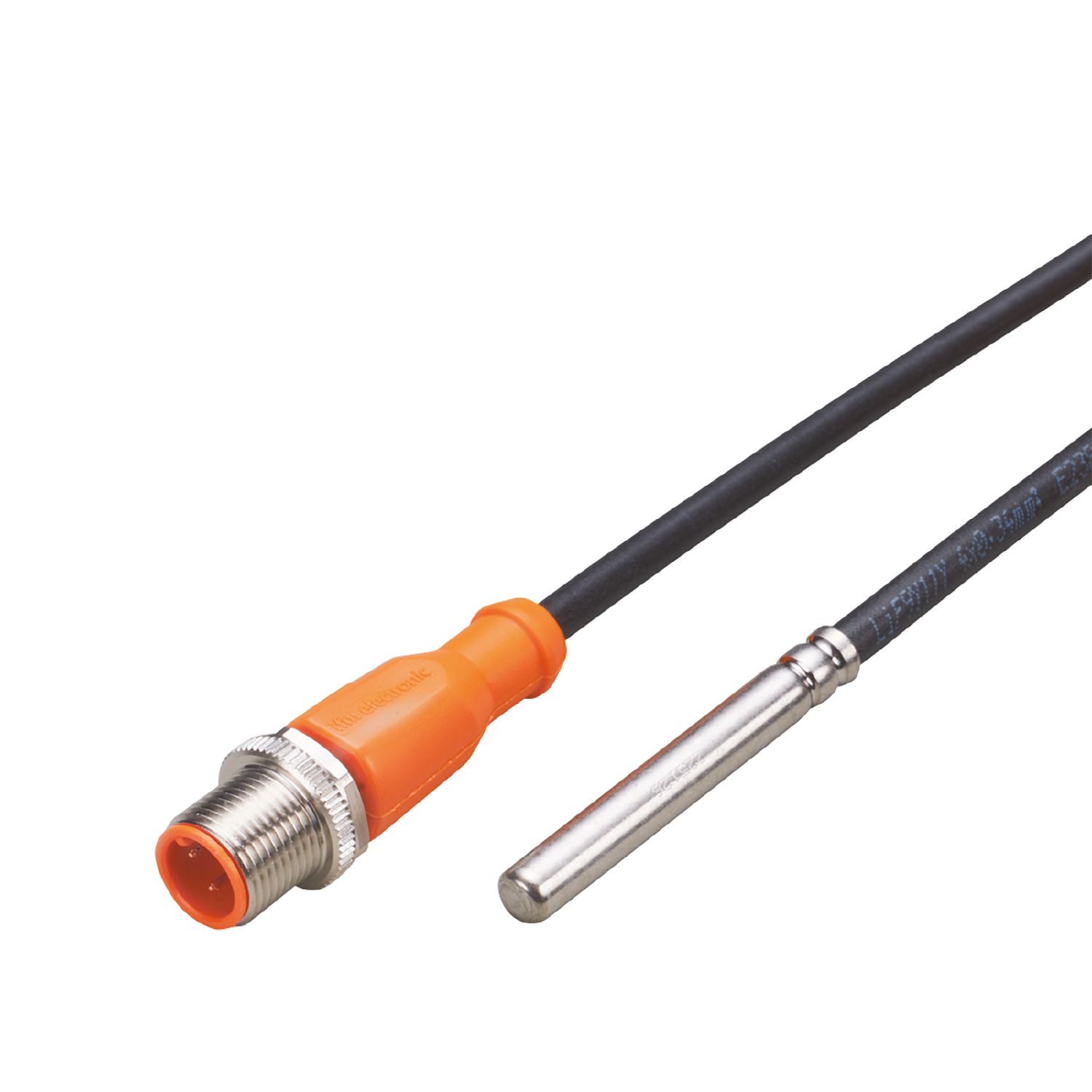

Что такое контактный датчик температуры
Контактный датчик температуры — это устройство для измерения температуры, которое непосредственно контактирует с измеряемым объектом. Принцип его работы основан на изменении физических свойств чувствительного элемента при изменении температуры.
Основные виды контактных датчиков температуры:
- Термопары
- Термисторы
- Термометры сопротивления (RTD)
Рассмотрим подробнее принцип работы каждого из этих типов датчиков.
Как работает термопара
Термопара состоит из двух проводников из разных металлов, соединенных на одном конце. При нагревании места соединения возникает термоэлектрический эффект — появляется разность потенциалов, пропорциональная разнице температур между горячим и холодным спаями.
Основные характеристики термопар:
- Широкий диапазон измеряемых температур (от -270°C до +2500°C)
- Высокая точность измерений
- Быстрый отклик на изменение температуры
- Низкая стоимость
Термопары широко применяются в промышленности для измерения высоких температур, например, в металлургии или энергетике.
Принцип работы термистора
Термистор — это полупроводниковый резистор, электрическое сопротивление которого сильно зависит от температуры. При нагревании сопротивление термистора уменьшается (для термисторов с отрицательным температурным коэффициентом) или увеличивается (для термисторов с положительным температурным коэффициентом).
Ключевые особенности термисторов:
- Высокая чувствительность к изменениям температуры
- Компактные размеры
- Низкая стоимость
- Ограниченный диапазон измеряемых температур (обычно от -50°C до +150°C)
Термисторы часто используются в бытовой технике, автомобильной электронике, медицинском оборудовании.
Как работает термометр сопротивления
Термометр сопротивления (RTD) основан на свойстве металлов изменять свое электрическое сопротивление при изменении температуры. Чаще всего используется платина, так как она обладает высокой стабильностью и линейной зависимостью сопротивления от температуры.
Основные преимущества термометров сопротивления:
- Высокая точность измерений
- Хорошая стабильность показаний
- Широкий диапазон измеряемых температур (от -200°C до +850°C)
- Линейная характеристика
RTD датчики применяются в пищевой промышленности, фармацевтике, системах климат-контроля, где требуется высокая точность измерений.
Области применения контактных датчиков температуры
Контактные датчики температуры широко используются в различных отраслях промышленности:
- Металлургия — контроль температуры плавки и обработки металлов
- Энергетика — мониторинг температуры в котлах, турбинах, теплообменниках
- Пищевая промышленность — контроль температуры в процессах приготовления и хранения продуктов
- Химическая промышленность — измерение температуры в реакторах и технологических процессах
- Автомобилестроение — контроль температуры двигателя, охлаждающей жидкости
- Бытовая техника — терморегуляция в холодильниках, кондиционерах, утюгах
Преимущества контактных датчиков температуры
Контактные датчики температуры обладают рядом преимуществ по сравнению с бесконтактными методами измерения:
- Высокая точность измерений
- Надежность и стабильность показаний
- Возможность измерения температуры внутри объектов
- Низкая стоимость
- Простота конструкции и эксплуатации
Недостатки контактных датчиков температуры
Однако у контактных датчиков есть и некоторые недостатки:
- Необходимость непосредственного контакта с объектом измерения
- Возможность повреждения датчика при высоких температурах
- Влияние на температуру объекта измерения
- Относительно медленный отклик на изменение температуры
- Сложность измерения температуры движущихся объектов
Выбор контактного датчика температуры
При выборе контактного датчика температуры следует учитывать следующие факторы:
- Диапазон измеряемых температур
- Требуемая точность измерений
- Условия эксплуатации (влажность, вибрации, агрессивные среды)
- Скорость отклика
- Стоимость датчика и системы измерения
Правильный выбор типа датчика и его характеристик позволит обеспечить надежное и точное измерение температуры в конкретных условиях применения.
Заключение
Контактные датчики температуры остаются важным инструментом для измерения и контроля температуры в различных отраслях промышленности. Несмотря на развитие бесконтактных методов измерения, они сохраняют свою актуальность благодаря высокой точности, надежности и относительно низкой стоимости. Понимание принципов работы различных типов контактных датчиков позволяет выбрать оптимальное решение для конкретной задачи измерения температуры.
Датчики температуры поверхности | MegaSensor.com
Накладные/контактные датчики температуры для измерения температуры поверхностей, например, в сфере отопления и климатизации помещений для контроля температуры трубопроводов и других нагревательных и охладительных элементов.
Датчики температуры поверхности или накладные/контактные датчики температуры предназначены для измерения температуры поверхности и широко применяется в сфере (отопления и климатизации помещений, например, для контроля температуры трубопроводов подачи тепла и возврата воды на выходе нагревателя или охладителя.
Датчик температуры LF1/E
Диапазон измеряемой температуры: -50…+180°С. Датчик может крепиться винтовым хомутом, поставляемым в комплекте, к трубе или на поверхности неподвижных объектов. Измерение температуры осуществляется через контактную поверхность нижней части датчика. Стандартным является соединительный кабель длиной 2 м.
- -50…+180°C
- Pt100, Pt1000, Ni1000, KTY, NTC, LM235Z
- винтовой хомут в комплекте
- IP65
Документация на сайте производителя:
на английском/немецком>> (английский выбирается при переходе на страницу)
Датчик температуры в герметичном корпусе LF2/E
Диапазон измеряемой температуры: -30…+110°С.
Датчик может крепиться винтовым хомутом, поставляемым в комплекте, к трубе или на поверхности неподвижных объектов. Прочный корпус позволяет использовать датчик в жестких условиях эксплуатации. Измерение температуры осуществляется через контактную поверхность нижней части датчика.
- -30…+110°C
- Pt100, Pt1000, Ni1000, KTY, NTC, LM235Z
- винтовой хомут в комплекте
- IP65
Документация на сайте производителя:
на английском/немецком>> (английский выбирается при переходе на страницу)
Датчик температуры с винтовым хомутом LF2/B-1W
Винтовой хомут из нержавеющей стали позволяет быстро установить датчик, например, непосредственно на трубах холодной / горячей воды системы отопления. Прочный корпус позволяет использовать его в суровых условиях окружающей среды.
- -30…+110°C
- DS18B20 + преобразователь сигнала
- Настраиваемое разрешение преобразования 9-12-бит (0,5 / 0,25 / 0,125 / 0,0625 К).
- винтовой хомут в комплекте
- класс защиты IP65
Документация на сайте производителя:
на английском/немецком >> (английский выбирается при переходе на страницу)
Датчик температуры с защитным самоклеющимся колпачком OF1/E
Удобен, для контроля температуры на плоских поверхностях, например, на окнах, в теплицах (контроль запотевания и пр.
).
Соединительный кабель из ПВХ длиной 2 м (другая длина по запросу). Датчик с измерительным элементом крепится с помощью самоклеивающегося защитного колпачка.
- -20…+105°C
- Pt100, Pt1000, Ni1000, KTY, NTC, LM235Z
- алюм. контактная поверхность
- самоприклеивающийся
- ПВХ кабель
- IP65
Документация на сайте производителя:
на английском/немецком>> (английский выбирается при переходе на страницу)
Датчик температуры OF2/E
Благодаря отверстию в центре контактной поверхности из нержавеющей стали, датчик легко крепится шурупом/саморезом к измеряемой поверхности. Возможно применение теплопроводящего геля.
- -35…+105°C
- Pt100, Pt1000, Ni1000, KTY, NTC, LM235Z
- ПВХ кабель
- стальная контактная поверхность
- IP54
Документация на сайте производителя:
на английском/немецком >> (английский выбирается при переходе на страницу)
Датчик температуры OF3/E
Благодаря отверстию в центре контактной поверхности из нержавеющей стали, датчик легко крепится шурупом/саморезом к измеряемой поверхности.
Возможно применение теплопроводящего геля.
- -30…+400°C
- Pt100, Pt500, Pt1000
- стекловолоконный кабель
- стальной контактный блок
- IP54
Документация на сайте производителя:
на английском/немецком>> (английский выбирается при переходе на страницу)
Датчик температуры с магнитным держателем OF4/E
Идеально подходит для измерения температуры плоской металлической или другой поверхности с магнитными свойствами, для чего датчик оснащен мощным магнитом. Измерительный элемент прижимается к контролируемой поверхности пружиной, благодаря чему обеспечивается стабильность измерительного сигнал и нечувствительность к вибрациям контролируемой поверхности.
- -40…+400°C
- PT100, PT500, PT1000
- мощный фиксирующий магнит 90N
- соединительный кабель 2 (стандарт), 3, 4 или 5 м
- силиконовый кабель
- IP54
Документация на сайте производителя:
на английском/немецком >> (английский выбирается при переходе на страницу)
Датчик температуры OF5/E
Благодаря отверстию в центре контактной поверхности из нержавеющей стали, датчик легко крепится шурупом/саморезом к измеряемой поверхности.
Возможно применение теплопроводящего геля.
- -30…+500°C
- Pt100, Pt500, Pt1000
- стекловолоконный кабель
- стальной контактный блок
- IP54
Документация на сайте производителя:
на английском/немецком >> (английский выбирается при переходе на страницу)
Компактный датчик температуры с магнитным держателем OF6/E
Идеально подходит для измерения температуры плоской металлической или другой поверхности с магнитными свойствами, для чего датчик оснащен тремя магнитами
- -30…+180°C
- PT100, PT1000, Ni, NTC
- три магнита-фиксатора
- силиконовый кабель
- Класс защиты IP54
Документация на сайте производителя:
на английском/немецком >> (английский выбирается при переходе на страницу)
Компактный датчик температуры с магнитным держателем OF7/E
Идеально подходит для измерения температуры плоской металлической или другой поверхности с магнитными свойствами, для чего датчик оснащен тремя магнитами
- -30…+400°C
- Pt100, Pt500, Pt1000, Ni1000, NTC, LM235Z
- три магнита-фиксатора
- стекловолоконный кабель
- стальной контактный блок
- Класс защиты IP54
Документация на сайте производителя:
на английском/немецком >> (английский выбирается при переходе на страницу)
Датчики температуры
Главная \ Вентиляционное оборудование \ Автоматика для вентиляции \ Датчики температуры

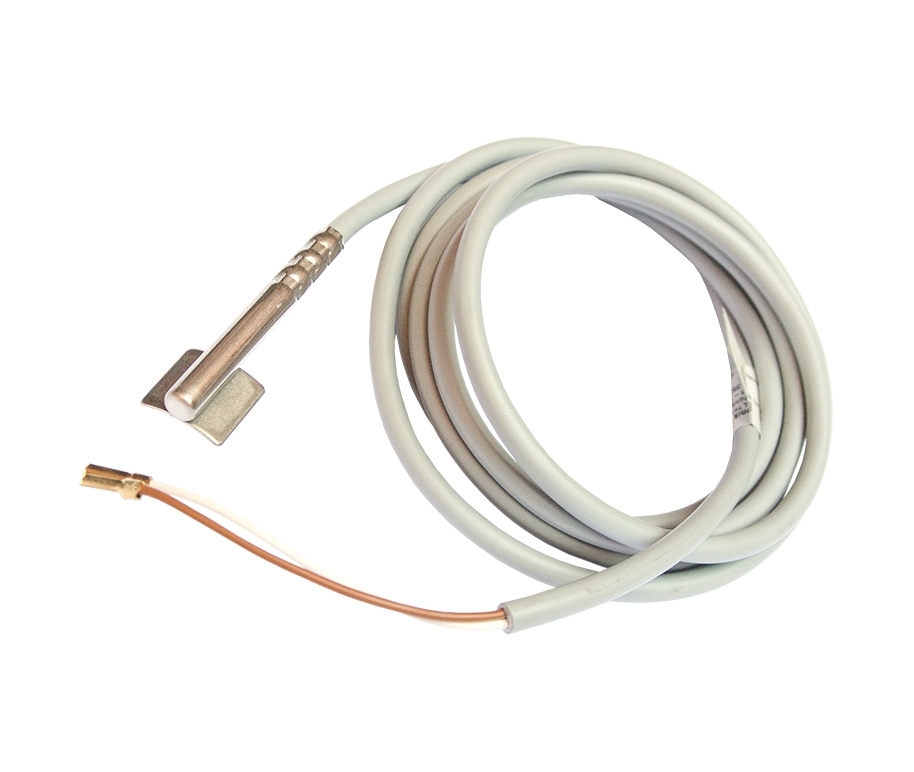

ALTF1-PT1000 Контактный датчик температуры с хомутом
Контактный (накладной) датчик с хомутом ALTF1-PT1000 применяется для контроля температуры жидкости в трубопроводах, в частности, для контроля температуры в обратной линии.
Защитная гильза с предварительно загнутой накладной площадкой выполнена из высококачественной стали.
Длина кабеля м. — 2
Класс защиты, IP — 65
Рабочая температура С° — -35 до +105
Цена — уточняйте у менеджера
ATF1-PT1000 Уличный датчик температуры
Датчик наружной температуры ATF1-PT1000 предназначен для измерения наружной температуры и
температуры во влажных помещениях. Например, в качестве датчика погоды, для установки на наружных стенах, для использования в холодильных установках, теплицах, спортсооружениях, промышленности и сельском хозяйстве.
Недопустимо использование прибора в устройствах безопасности, предназначенных для защиты людей, а также в качестве аварийного выключателя и другим подобным образом.
Наружный монтаж производится преимущественно с северной стороны зданий или в защищенных от света местах.
Принцип измерения температуры основан на зависимости электрического сопротивления чувствительного элемента, находящегося в корпусе для открытой установки из пластика с высокой ударной вязкостью (ATF1-PT1000) от температуры.
В датчиках применяется измерительный резистор из платины PT1000.
Приборы необходимо защищать от перегрева.Мин. температура воздуха -40°С
Мак. температура воздуха +105°С
Цена — уточняйте у менеджера
ETF-1144/99-AN-NTC Канальный датчик температуры
ETF-1144/99-AN-NTC Канальный датчик температуры используется в вентиляционных системах с целью контроля температуры газов в воздуховодах. Сопротивление чувствительного элемента меняется при изменении температуры.
Цена — уточняйте у менеджера
ETF-944/99-H-NTC Комнатный датчик температуры
Датчик комнатной температуры ETF-944/99-H-NTC представляет собой электрический контактный термометр для измерения температуры окружающих газов. Он предназначен для измерения температуры воздуха (без конденсата) в помещении.
Недопустимо использование прибора в устройствах безопасности, предназначенных для защиты людей, а также в качестве аварийного выключателя и другим подобным образом.
Принцип измерения температуры основан на зависимости электрического сопротивления чувствительного элемента, находящегося в корпусе, от температуры.
В датчиках применяется измерительный резистор из платины NTC10K, соответствующий DIN EN 60751.
Приборы необходимо защищать от перегрева.
Цена — уточняйте у менеджера
ETF01-PT1000 Погружной датчик температуры
Погружной датчик температуры ETF01-PT1000 является электрическим контактным термометром, который устанавливается в трубопроводах и резервуарах для измерения температуры жидкостей и газов. Он представляет собой ввинчиваемый термометр сопротивления с корпусом из пластика с высокой ударной вязкостью, прямой защитной трубкой и погружной гильзой из никелированной латуни с теплопроводной пастой. Область применения датчика – трубопроводы, отопительные системы, в частности, для контроля температуры обратной воды, коллекторы, теплоцентрали, системы холодного и горячего водоснабжения, системы циркуляции масла и смазочных жидкостей, общепромышленное применение.
Датчик не рассчитан на применение в агрессивных средах.
Недопустимо использование прибора в устройствах безопасности, предназначенных для защиты людей, а также в качестве аварийного выключателя и другим подобным образом.
Принцип измерения температуры основан на зависимости электрического сопротивления чувствительного элемента, находящегося в защитной трубке, от температуры.
В датчике применяется измерительный резистор из платины PT1000, соответствующий DIN EN 60751.
Приборы необходимо защищать от перегрева.
Цена — уточняйте у менеджера
HTF-PT1000 Канальный датчик температуры
Канальный датчик температуры HTF-PT1000 применяется в системах вентиляции и кондиционирования для определения температуры воздуха в воздуховоде.
Тип датчика — PT1000.
Защитная трубка выполнена из высококачественной стали.
Цена — уточняйте у менеджера
RTF1-PT1000 Комнатный датчик температуры
Датчик комнатной температуры RTF1-PT1000 применяется в системах вентиляции и кондиционирования для контроля температуры воздуха в помещении.
Тип датчика PT1000
Настенное исполнение
Цена — уточняйте у менеджера
.
Датчик температуры канальный SHUFT HTF-NTC10K
Канальный датчик температуры HTF-PT1000 предназначен для использования в воздушных потоках, для измерения температуры газообразных сред – например, в каналах систем вентиляции и кондиционирования воздуха.
Принцип измерения температуры основан на зависимости электрического сопротивления чувствительного элемента, находящегося в защитной трубке, от температуры.
Недопустимо использование прибора в устройствах безопасности, предназначенных для защиты людей, а также в качестве аварийного выключателя и другим подобным образом.
В датчике применяется измерительный резистор из платины PT1000, соответствующий DIN EN 60751. Монтаж осуществляется с помощью присоединительного фланца. Прибор необходимо защищать от перегрева.
Цена — уточняйте у менеджера
Датчик температуры комнатный SHUFT RTF1-NTC10K
Применяются в системах вентиляции и кондиционирования для контроля температуры воздуха в помещении.
Тип измерительного элемента — NTC
Настенное исполнение
Цена — уточняйте у менеджера
Датчик температуры погружной SHUFT ETF01-NTC10K
Цена — уточняйте у менеджера
Датчик температуры с хомутом контактный SHUFT ALTF1-NTC10K
Контактный (накладной) датчик с хомутом ALTF1-NTC10K применяется для контроля температуры жидкости в трубопроводах, в частности, для контроля температуры в обратной линии.
Защитная гильза с предварительно загнутой накладной площадкой выполнена из высококачественной стали.
Тип датчика — NTC10K
Диапазон измерения температуры — -30…+120оС
Степень защиты — IP65
Относительная влажность — <90%
Длина кабеля — 1,5 м
Цена — уточняйте у менеджера
Датчик температуры с хомутом контактный SHUFT ALTF1-NTC10K
Цена — уточняйте у менеджера
Датчики температуры | RKC Instrument Inc.
- Датчики температуры
-
Датчики температуры
Есть два типа датчиков температуры; контактный тип и бесконтактный тип.
Датчик температуры контактного типа контактирует с измеряемым объектом и измеряет температуру при достижении теплового баланса. Датчики этого типа включают термопары, платиновый датчик температуры сопротивления (RTD) и термисторы.
RKC поставляет различные термопары и платиновые термометры сопротивления.
Бесконтактный датчик температуры улавливает инфракрасное излучение, испускаемое измеряемым объектом, и измеряет температуру по количеству излучения. К этой категории относится датчик радиационной температуры.Датчики температуры/влажности
Этот датчик определяет процент влажности в окружающей атмосфере одновременно с температурой.
Мы используем высокоточный датчик полимерного типа с высоким сопротивлением.
Температурные датчики
Температурные датчики общего назначения (термопарные/резистивные датчики температуры)
- Температура
- Широкий выбор по форме и длине
- Тип оболочки с превосходной чувствительностью, вибростойкостью и ударопрочностью
- Защитная термопара Nicrobell, способная измерять температуру до 900°C, с диаметром защитной трубки
- Термопары из нобелевского сплава, способные измерять температуру до 1500°C
- Санитарные датчики температуры, подходящие для процессов производства продуктов питания, напитков и фармацевтических продуктов
Датчики температуры
Датчики температуры для различных применений (термопара)
- Температура
- Соответствующие датчики могут быть выбраны в соответствии с применением и машинами, такими как цилиндр машины для литья под давлением или температура поверхности ролика.
Пленочные датчики температуры
Серия ST-50 (термопара типа K)
- Температура
- Тонкопленочный термопарный датчик температуры типа K толщиной 0,34 мм и 0,13 мм.
- Идеально подходит для измерения температуры небольшого объекта путем наклеивания на его поверхность.
- Идеально подходит для вставки между двумя соприкасающимися поверхностями с открытым наконечником.
- Полиимид (PI) Тип изоляции для применений, где необходима электрическая изоляция.
- Быстрый отклик лучше всего подходит для температурного профилирования.
Датчики температуры для поверхности малых объектов
ST-55 / ST-56
- Температура
- Возможность измерения температуры поверхности небольших объектов
- Керамическое покрытие с возможностью измерения до 500°C
- Тип полиимидной смолы или типа нетканой стеклоткани с клейкой лентой позволяет легко приклеивать измеряемый объект.
(Только для типа с покрытием из фторуглеродной смолы) - Датчики различной длины могут быть изготовлены в соответствии с приложениями.
Датчики температуры магнитного типа
STM-A
- Температура
- Датчик температуры клея ST-50 используется в качестве чувствительного элемента и легко заменяется.
- Датчик температуры магнитного адаптера с отличным соотношением цены и качества.
Датчики температуры | КЕЙЕНС Америка
Цифровые инфракрасные датчики температуры серии FT обеспечивают широкий диапазон измерения температуры, высокую чувствительность, большие расстояния обнаружения, а также простоту установки и настройки. Толщина резонансной пленки дальнего инфракрасного диапазона термобатареи (массива термопар), используемой для измерения температуры, максимально уменьшена, чтобы обеспечить эффективное расположение термопары. Это делает возможным быстрое и надежное обнаружение поглощенного тепла и повышает быстродействие термобатареи.
Каталоги Цена
Особенности
Очевидная дальность обнаружения с помощью видимых лазерных указок
Серия FT оснащена двумя лазерными указателями*, которые четко указывают дальность обнаружения, что упрощает установку.
Разнообразная линейка с обнаружением на расстоянии до 3000 мм
В зависимости от применения может потребоваться увеличение расстояния между целью и датчиком.
Имея несколько вариантов сенсорных головок — от узконаправленного луча до дальнобойного — датчики серии FT можно использовать в самых разных условиях установки.
Датчик температуры — устройство, способное измерять температуру прицельного участка мишеней. Датчик преобразует измеренные температуры в электрические сигналы и выдает их. Датчики температуры делятся на контактные и бесконтактные. К первым относятся термисторы, термопары и термометры сопротивления. К последним относятся инфракрасные датчики температуры и датчики цветовой температуры.
Инфракрасные датчики температуры могут иметь компактные сенсорные головки и неограниченное расстояние обнаружения. Их преимущество заключается в меньшем количестве ограничений по месту установки и пространству.
Принцип работы инфракрасных датчиков температуры
Инфракрасные датчики температуры используют следующий принцип обнаружения инфракрасных лучей, испускаемых объектами, для измерения их температуры.
1. Инфракрасные лучи, испускаемые объектом, собираются линзой и направляются на чувствительный элемент, называемый термобатареей.
2. Когда термобатарея поглощает инфракрасные лучи и ее температура повышается, она генерирует электрические сигналы в зависимости от температуры.
3. Эти электрические сигналы усиливаются и корректируются в зависимости от коэффициента излучения объекта, и отображается температура.
Термобатарея представляет собой конструкцию, в которой несколько термопар соединены последовательно. Горячие спаи термопар размещены в центре, а холодные — на периферии. Инфракрасные лучи, собранные линзой, попадают только на горячие спаи, и только горячие спаи нагреваются. Эффект Зеебека создает разность потенциалов между горячим и холодным спаями, что позволяет измерять температуру.
Что такое коэффициент излучения:
Излучательная способность выражает легкость испускания теплового излучения (инфракрасных лучей) от объекта с числом от 0 до 1.
Излучательная способность объекта, излучающего максимально возможное излучение, равна 1. Объект с коэффициентом излучения 1 называется черным телом. . Объект, через который отражаются или проходят все инфракрасные лучи (например, воздух), имеет коэффициент излучения, равный 0. Коэффициент излучения объектов обычно находится где-то между 0 и 1. Даже если материал один и тот же, объект с шероховатой поверхностью имеет более высокая излучательная способность.
Как определить коэффициент излучения:
Если коэффициент излучения объекта описан как физическая константа в каком-либо справочнике или другом материале, используйте значение как есть. Определите коэффициент излучения, принимая во внимание условия, в которых коэффициент излучения был измерен (например, состояние поверхности объекта). Если коэффициент излучения неизвестен, измерьте температуру реального объекта и используйте значение, отображаемое на радиационном термометре.
Инфракрасный датчик температуры KEYENCE
Чтобы правильно измерять температуру с помощью инфракрасного датчика температуры, необходимо заранее установить коэффициент излучения для целевых объектов.
Однако установка коэффициента излучения требует труда и сложных операций, включая различные расчеты и настройки, характерные для материала мишени.
Серия FT устранила этот труд и эти сложные операции. Если коэффициент излучения цели известен, просто введите значение непосредственно на блоке усилителя. Даже если коэффициент излучения неизвестен, вы можете легко установить его, просто нанеся/прикрепив дополнительный спрей/ленту черного тела к мишени и измерив температуру с помощью серии FT.
Использование датчика температуры для контроля температуры оборудования на производственной площадке может предотвратить различные проблемы, вызванные чрезмерными нагрузками или электрическим током, или неисправностями оборудования. Также возможно активировать охлаждающее оборудование с оптимальным временем.
Измерение температуры может предотвратить проблемы в оборудовании, вызванные воздействием тепла. Например, когда датчик температуры настроен на верхний и нижний пределы температуры для включения/выключения охлаждающего оборудования для двигателя обрабатывающей машины, двигатель может охлаждаться с соответствующим временем, когда он нагревается из-за чрезмерных нагрузок или другие причины.
Поскольку датчик температуры может непрерывно контролировать температуру, можно понять процесс, при котором двигатель достигает заданной температуры, а затем охлаждается. В результате проблемы могут быть обнаружены и устранены на ранней стадии. Например, если температура двигателя не изменяется нормально, несмотря на то, что обрабатывающая машина работает, охлаждающее оборудование может работать неправильно или двигатель может быть перегрет из-за чрезмерной нагрузки.
Когда датчик температуры используется для измерения температуры вокруг цели, можно обнаружить, что температура достигла верхнего или нижнего предела из-за неисправности в системе кондиционирования воздуха, или для поддержания оптимального контроля температуры для цели. Это позволяет предотвратить такие проблемы, как выпуск бракованной продукции из-за аномальных температур.
Использование датчика температуры позволяет предотвратить такие проблемы, как проблемы, вызванные аномальным повышением или понижением температуры в процессе нанесения покрытия.
Когда датчик температуры настроен на верхний и нижний предельные температуры для включения/выключения системы кондиционирования воздуха для процесса нанесения покрытия, линия может нагреваться или охлаждаться в соответствующее время.
Поскольку датчик температуры может непрерывно контролировать температуру, можно понять процесс достижения заданной температуры. Это обеспечивает соответствующий нагрев и охлаждение, а также точный контроль времени, необходимого для высыхания краски. Вы также можете быстро найти проблемы, например, если температура не меняется постоянно, даже когда система кондиционирования воздуха работает. Это поможет свести к минимуму выпуск бракованной продукции.
Инфракрасные датчики температуры могут измерять температуру на расстоянии с высокой точностью. Вы можете предотвратить производство бракованных изделий, измеряя температуру мельчайших деталей во время обработки или обнаруживая аномальные температуры инструментов и материалов.
Использование инфракрасного датчика температуры позволяет предотвратить такие проблемы, как проблемы, вызванные низкой температурой припоя. Когда датчик температуры настроен на температуру, при которой требуется активация оборудования для нагрева припоя, нагрев может быть запущен в соответствующее время.
Инфракрасные датчики температуры могут измерять температуру на расстоянии с высокой точностью. Они могут измерять температуру мельчайших участков, таких как пайка выводов ИС, не подвергаясь воздействию инфракрасного излучения окружающей области обрабатываемого участка. Накопление данных непрерывного измерения температуры во время пайки облегчает управление точностью обработки, что было затруднительно при использовании традиционных методов, что приводит к поддержанию и улучшению качества.
Сварочная промышленность: Измерение температуры в процессах высокочастотного индукционного нагрева
Высокочастотный индукционный нагрев — это метод обработки, в котором используется явление нагрева, называемое скин-эффектом или эффектом близости.
Процесс требует измерения температуры заготовок, нагретых пламенем. Термопары и другие датчики температуры контактного типа использовать нельзя, так как они повреждаются при высоких температурах. С обычными инфракрасными датчиками температуры точное измерение невозможно из-за влияния инфракрасной энергии, излучаемой пламенем.
Цифровые инфракрасные датчики температуры серии FT оснащены недавно разработанной схемой и центральной плавающей конструкцией для обеспечения максимальной стабильности — наиболее важного свойства датчика температуры. Несмотря на бесконтактный метод, серия FT может выполнять стабильное измерение температуры в различных условиях. Серия FT также способствует автоматизации задач, которые выполнялись квалифицированными работниками на основе личного опыта, таких как контроль остаточного тепла, которое изменяется в зависимости от температуры наружного воздуха.
Металлообрабатывающая промышленность: Измерение температуры горячештампованных изделий
Температура заготовок при горячей штамповке поднимается максимум до 900°C (1652°F).
Такая температура не может быть измерена контактными датчиками температуры. Даже на расстоянии более 6 м (19,7 футов) от деталей возникают ошибки измерения из-за теплового расширения датчиков. Это означает, что температуру заготовок во время горячей штамповки необходимо измерять из удаленного места, где датчики не будут подвергаться воздействию тепла.
Цифровой инфракрасный датчик температуры серии FT не имеет ограничений по дальности обнаружения. Модельный ряд включает в себя различные модели, которые можно выбрать в соответствии с размерами целей и диапазонами измерения. Выбор оптимальной модели из модельного ряда позволяет точно измерять температуру заготовок при горячей штамповке из удаленного места, где на датчик не будет воздействовать тепло. Эти функции помогают сократить время и повысить точность анализа взаимосвязи между температурой и формой заготовок при высоких температурах, что раньше считалось невозможным при использовании обычных датчиков.
Формование пластмасс: контроль температуры материалов непосредственно перед заливкой
В этом процессе требуется некоторое время, чтобы разлить нагретый материал в формы.
Это приводит к колебаниям температуры материала, что приводит к дефектам литья. Предотвращение таких дефектов требует контроля температуры материала непосредственно перед заливкой. Во многих случаях место для установки термометра ограничено, а рабочая среда грязная, поэтому также необходимо устранить грязь на линзе.
Цифровые инфракрасные датчики температуры серии FT содержат детектор, включая термобатарею, в цилиндрической конструкции и делают его плавающим, чтобы избежать контакта с корпусом головки датчика. Слой воздуха, создаваемый этой плавучей конструкцией, может устранить влияние таких помех, как температура окружающей среды на датчики. Датчики также имеют компактные корпуса, которые можно установить в любом месте. Поскольку расстояние обнаружения не ограничено, для установки можно выбрать место в чистой среде.
Соотношение инфракрасных лучей, испускаемых объектами (коэффициент излучения), различается в зависимости от их материалов и состояния поверхности, даже если они имеют одинаковую температуру.
Следовательно, для точного измерения температуры объекта требуется настройка коэффициента излучения в соответствии с объектом.
Настройка коэффициента излучения зависит от того, знаете ли вы коэффициент излучения или нет. В серии FT, если вы знаете коэффициент излучения, вы можете просто ввести значение на блоке усилителя. Даже если вы не знаете коэффициент излучения, вы можете установить его автоматически, просто введя текущую температуру объекта на блоке усилителя. Если вы не знаете текущую температуру мишени, вы можете нанести/прикрепить дополнительный спрей/ленту черного тела на мишень и определить температуру поверхности, чтобы установить коэффициент излучения.
Металлические мишени, такие как железо или алюминий, обладают свойствами высокой отражательной способности и низкой излучательной способностью. Обнаружение целей с низким коэффициентом излучения может стать нестабильным, поскольку инфракрасный датчик температуры будет получать меньше инфракрасных лучей от цели.
Излучательная способность глянцевой металлической поверхности низкая и может еще больше снизиться при наклоне поверхности. При изменении положения обнаружения может измениться температура самой металлической поверхности.
В серии FT стабильное обнаружение обеспечивается, когда датчик устанавливается перпендикулярно цели и каждый раз измеряет одну и ту же точку. Если есть какой-либо источник тепла, например, люди, работающее оборудование или обогреватель, установка коэффициента излучения в соответствии с целевым значением обеспечит точное измерение.
Поскольку инфракрасные датчики температуры обнаруживают также видимый пар или дым, измеренная температура может содержать ошибки.
Серия FT использует функцию продувки воздухом для удаления пара или дыма между головкой датчика и целью, обеспечивая стабильное обнаружение. Если масляный туман витает в воздухе, вы можете уменьшить его влияние, регулярно очищая поверхность линзы головки датчика или закрывая головку датчика цилиндром и используя функцию продувки воздухом, чтобы предотвратить попадание масла.
Если головка датчика нагревается за счет теплового излучения цели и обнаружение становится неточным из-за высокой температуры внутри термобатареи, можно предотвратить повышение внутренней температуры, накрыв головку датчика алюминиевой фольгой.
Датчики температуры делятся на контактные и бесконтактные. Они выборочно используются в соответствии с операционной средой и/или целью. Для достижения точных и стабильных измерений необходимо понимать характеристики этих датчиков.
Характеристики датчиков температуры контактного типа
Датчики температуры контактного типа измеряют температуру на основе изменений значений, таких как электрическая мощность или электрическое сопротивление, которые измеряются измерительным наконечником, находящимся в непосредственном контакте с объектом. Ниже описаны типы и характеристики основных датчиков температуры контактного типа.
Термопары
В этих датчиках температуры используется эффект Зеебека, явление, при котором возникает термоэлектродвижущая сила, когда два проводника из разных металлов электрически соединяются, образуя замкнутую цепь, и к обоим концам прикладывается разность температур.
Эти датчики отличаются широким диапазоном измерения температуры, высокой скоростью отклика, возможностью измерения небольших целей, а также простотой обработки и анализа температурной информации. В сочетании с более низкой стоимостью, чем другие датчики температуры, этот тип используется в широком диапазоне приложений. Однако для удлинения кабеля требуется компенсационный провод.
Термометры сопротивления
Термометры сопротивления используют характеристики металла, электрическое сопротивление которого увеличивается с повышением температуры. Типичным примером термометра сопротивления является платиновый термометр сопротивления, в котором в качестве провода сопротивления обычно используется платина высокой чистоты.
Они подходят для измерения низких температур (обычный диапазон температур) и обеспечивают стабильное и точное измерение. У них есть еще одна характеристика, заключающаяся в том, что они меньше подвержены механическому воздействию или вибрации.
С другой стороны, их максимальная рабочая температура составляет около 500°C (932°F), что ниже, чем у термопар. Эти датчики, как правило, дороги по сравнению с другими датчиками.
Термисторы
Термисторы представляют собой датчики температуры, в которых используются температурные характеристики полупроводниковых резисторов, сопротивление которых изменяется при изменении температуры. Они предлагают меньшие ошибки, вызванные сопротивлением подводящего провода, и высокую чувствительность среди датчиков температуры по сравнению с их стоимостью. Их недостатками являются узкие диапазоны измерения и не особо высокая точность измерения из-за нелинейной характеристики изменения сопротивления.
Характеристики бесконтактных датчиков температуры
Датчики температуры бесконтактного типа измеряют температуру, обнаруживая тепловое излучение (инфракрасные лучи), испускаемое объектами. Их можно разделить на следующие два типа, основанные на их принципе, и каждый из них имеет свои особенности.
Инфракрасные датчики температуры
Эти датчики измеряют силу лучистого тепла для определения температуры. Далее они делятся на три типа. Датчики суммарной радиационной температуры измеряют температуру по интегральной величине во всем диапазоне длин волн. Датчики температуры с широким диапазоном излучения измеряют температуру, используя только те длины волн, которые выгодны для измерения. Одноцветные датчики температуры измеряют температуру на основе силы лучистого тепла одной длины волны.
Инфракрасные датчики температуры эффективны при измерении температуры движущихся/вращающихся объектов и объектов, температура поверхности которых может изменяться при контакте с датчиком (объекты с малой теплоемкостью). Однако они не могут измерять температуру внутри мишеней или газов. Коэффициент излучения также должен быть установлен в соответствии с целью. В последние годы были разработаны инфракрасные датчики температуры, которые автоматически выполняют эту настройку.
