Что такое датчик температуры LM35. Как работает LM35. Основные характеристики и преимущества LM35. Как подключить и использовать LM35 с микроконтроллером. Примеры применения LM35 в проектах.

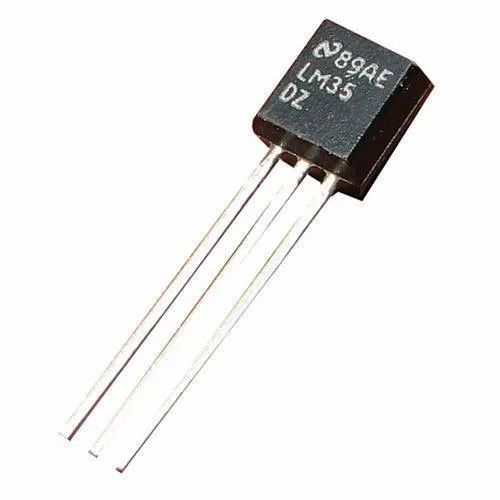

Что такое датчик температуры LM35
LM35 — это прецизионный аналоговый датчик температуры с линейной характеристикой, разработанный компанией Texas Instruments. Основные особенности LM35:
- Откалиброван непосредственно в градусах Цельсия
- Линейная зависимость выходного напряжения от температуры с коэффициентом 10 мВ/°C
- Диапазон измеряемых температур от -55°C до +150°C
- Точность ±0.5°C при 25°C
- Низкое энергопотребление (менее 60 мкА)
- Не требует внешней калибровки
- Низкая стоимость (около $1)
Благодаря простоте использования и низкой цене, LM35 широко применяется в любительских проектах, учебных стендах и недорогой бытовой электронике для измерения температуры.
Принцип работы датчика температуры LM35
LM35 генерирует на выходе аналоговое напряжение, прямо пропорциональное измеряемой температуре. Зависимость выходного напряжения от температуры линейная с коэффициентом преобразования 10 мВ/°C.
Например:
- При 0°C выходное напряжение составляет 0 мВ
- При 25°C — 250 мВ
- При 100°C — 1000 мВ (1 В)
Это позволяет легко преобразовать выходное напряжение датчика в значение температуры по формуле:
T(°C) = Vout / 10 мВ
где Vout — выходное напряжение датчика в милливольтах.
Основные характеристики и преимущества LM35
Рассмотрим подробнее ключевые особенности и преимущества датчика температуры LM35:
Высокая точность измерений
LM35 обеспечивает точность измерения температуры ±0.5°C в диапазоне от -55°C до +150°C. При комнатной температуре (25°C) точность составляет ±0.4°C. Это существенно выше, чем у многих других недорогих датчиков.
Широкий диапазон питающих напряжений
Датчик может работать при напряжении питания от 4 В до 30 В. Это позволяет использовать его с различными типами источников питания и микроконтроллеров.
Низкое энергопотребление
Потребляемый ток LM35 не превышает 60 мкА, что делает его подходящим для применения в портативных устройствах с батарейным питанием.
Простота использования
LM35 не требует сложных схем включения и внешней калибровки. В базовом варианте достаточно просто подать питание и измерить выходное напряжение.
Линейная характеристика
Благодаря линейной зависимости выходного сигнала от температуры, преобразование напряжения в значение температуры выполняется простым умножением на коэффициент.
Подключение и использование LM35 с микроконтроллером
Рассмотрим, как подключить и использовать датчик температуры LM35 с микроконтроллером на примере Arduino:
Схема подключения LM35 к Arduino
Базовая схема подключения LM35 к Arduino выглядит следующим образом:
- Вывод VS (питание) LM35 подключается к +5V Arduino
- Вывод GND (земля) LM35 подключается к GND Arduino
- Вывод Vout (выход) LM35 подключается к аналоговому входу A0 Arduino
При таком подключении можно измерять положительные температуры от 2°C до 150°C.
Программный код для Arduino
Простой скетч для считывания показаний с LM35:
const int sensorPin = A0;
void setup() {
Serial.begin(9600);
}
void loop() {
int sensorValue = analogRead(sensorPin);
float voltage = sensorValue * (5.0 / 1023.0);
float temperature = voltage * 100;
Serial.print("Temperature: ");
Serial.print(temperature);
Serial.println(" °C");
delay(1000);
}
Этот код считывает аналоговое значение с датчика, преобразует его в напряжение, затем в температуру и выводит результат в Serial Monitor.
Измерение отрицательных температур
Для измерения отрицательных температур (до -55°C) требуется дополнительная схема смещения. Один из вариантов — использование отрицательного источника питания или создание виртуальной «земли» с помощью резистивного делителя напряжения.
Примеры применения LM35 в проектах
Датчик температуры LM35 находит широкое применение в различных проектах, например:
1. Цифровой термометр
Простой цифровой термометр на основе Arduino и LM35 с выводом температуры на LCD дисплей.
2. Термостат
Система управления отоплением или охлаждением с использованием LM35 для измерения температуры и реле для управления нагревателем/кондиционером.
3. Метеостанция
Домашняя метеостанция, измеряющая температуру, влажность и атмосферное давление. LM35 используется для измерения температуры.
4. Система мониторинга серверной
Устройство для контроля температуры в серверной комнате с функцией оповещения при превышении заданных пороговых значений.
5. Инкубатор
Система поддержания постоянной температуры в инкубаторе для выведения птенцов с использованием LM35 в качестве датчика температуры.
Альтернативы LM35
Хотя LM35 остается популярным выбором, существуют и альтернативные датчики температуры:
DS18B20
Цифровой датчик температуры с интерфейсом 1-Wire. Обеспечивает высокую точность (±0.5°C) и возможность подключения нескольких датчиков на одну линию.
DHT11 и DHT22
Цифровые датчики, измеряющие как температуру, так и влажность. DHT22 обеспечивает более высокую точность и диапазон измерений по сравнению с DHT11.
TMP36
Аналоговый датчик температуры, похожий на LM35, но с возможностью измерения отрицательных температур без дополнительных схем.
BME280
Цифровой датчик, измеряющий температуру, влажность и атмосферное давление. Обладает высокой точностью и использует интерфейс I2C или SPI.
Заключение
LM35 — это простой в использовании, недорогой и точный датчик температуры, который отлично подходит для широкого спектра проектов. Его линейная характеристика и калибровка в градусах Цельсия делают его удобным для применения как начинающими, так и опытными разработчиками. Несмотря на появление более современных цифровых датчиков, LM35 остается популярным выбором благодаря своей надежности, низкой стоимости и простоте использования.
