Датчик тока для ардуино. Подключение датчика тока ACS712 к Arduino: полное руководство

Как правильно подключить датчик тока ACS712 к Arduino. Какие существуют варианты подключения. Как настроить и откалибровать датчик тока ACS712. Какие преимущества дает использование датчика тока ACS712 с Arduino.

Что такое датчик тока ACS712 и зачем он нужен

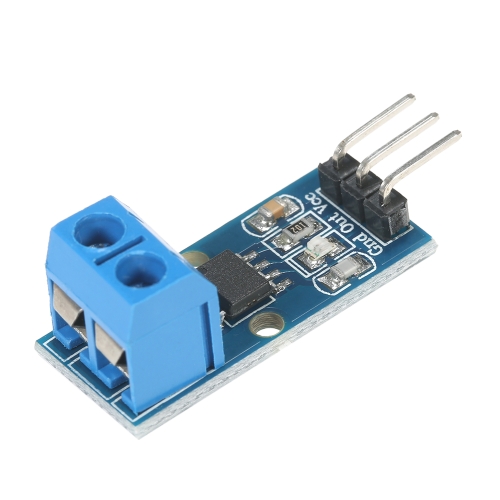

Датчик тока ACS712 представляет собой интегральную микросхему, которая позволяет измерять силу постоянного и переменного тока бесконтактным способом. Этот датчик широко применяется в различных Arduino проектах для мониторинга энергопотребления, защиты от перегрузок, управления двигателями и других задач, где требуется измерение тока.

Основные характеристики датчика ACS712:

• Диапазон измеряемого тока: ±5А, ±20А или ±30А (в зависимости от модели)
• Напряжение питания: 5В
• Чувствительность: 66-185 мВ/А
• Время отклика: 5 мкс
• Погрешность: ±1.5%

Датчик ACS712 использует эффект Холла для измерения магнитного поля, создаваемого протекающим током. Это позволяет измерять ток без прямого контакта с проводником, что повышает безопасность и надежность измерений.

Варианты подключения ACS712 к Arduino

Существует несколько способов подключения датчика тока ACS712 к Arduino:

1. Прямое подключение

Это самый простой вариант, подходящий для большинства проектов:

• VCC датчика подключается к 5V Arduino
• GND датчика — к GND Arduino
• OUT датчика — к любому аналоговому входу Arduino (например, A0)

2. Подключение через усилитель

Если требуется повысить точность измерений, особенно при малых токах, можно использовать операционный усилитель:

• Выход датчика подключается ко входу усилителя
• Выход усилителя — к аналоговому входу Arduino
• Коэффициент усиления подбирается экспериментально

3. Дифференциальное подключение

Для измерения очень малых токов можно использовать дифференциальную схему:

• Два датчика ACS712 подключаются последовательно
• Их выходы подаются на дифференциальный усилитель
• Выход усилителя — на АЦП Arduino

Такая схема позволяет компенсировать погрешности и шумы отдельных датчиков.

Пошаговая инструкция по подключению ACS712 к Arduino

Рассмотрим подробно процесс прямого подключения датчика ACS712 к Arduino:

1. Подключите VCC датчика к выводу 5V на Arduino
2. Соедините GND датчика с выводом GND Arduino
3. Подключите вывод OUT датчика к аналоговому входу A0 Arduino
4. Разорвите цепь, ток в которой нужно измерить
5. Подключите вывод IP+ датчика к положительному проводу цепи
6. Соедините вывод IP- датчика с отрицательным проводом цепи

После подключения датчик готов к работе. Теперь необходимо загрузить скетч для считывания и обработки данных с датчика.

Калибровка датчика тока ACS712

Для повышения точности измерений рекомендуется выполнить калибровку датчика ACS712. Процесс калибровки включает следующие шаги:

1. Измерьте выходное напряжение датчика при нулевом токе (Voffset)
2. Пропустите через датчик ток известной величины
3. Измерьте выходное напряжение датчика при этом токе
4. Рассчитайте чувствительность датчика по формуле: S = (Vout — Voffset) / I
5. Используйте полученные значения Voffset и S в скетче Arduino

Калибровку рекомендуется проводить для каждого конкретного экземпляра датчика, так как их характеристики могут немного отличаться.

Программирование Arduino для работы с ACS712

Базовый скетч для считывания данных с датчика ACS712 выглядит следующим образом:

«`cpp const int sensorPin = A0; const float sensitivity = 0.185; // для модели на 5А const float Voffset = 2.5; void setup() { Serial.begin(9600); } void loop() { int sensorValue = analogRead(sensorPin); float voltage = sensorValue * (5.0 / 1023.0); float current = (voltage — Voffset) / sensitivity; Serial.print(«Ток: «); Serial.print(current, 2); Serial.println(» A»); delay(1000); } «`

Этот скетч считывает аналоговое значение с датчика, преобразует его в напряжение, а затем вычисляет ток на основе калибровочных данных. Результат выводится в Serial Monitor каждую секунду.

Применение датчика тока ACS712 в проектах Arduino

Датчик тока ACS712 может использоваться в различных Arduino проектах. Вот несколько примеров применения:

• Мониторинг энергопотребления бытовых приборов
• Защита от перегрузки в системах электропитания
• Контроль заряда и разряда аккумуляторов
• Измерение мощности солнечных панелей
• Управление скоростью двигателей постоянного тока
• Детектирование неисправностей в электрических цепях

В каждом из этих применений датчик ACS712 позволяет точно и безопасно измерять ток, что делает его незаменимым компонентом во многих электронных проектах.

Преимущества и недостатки использования ACS712 с Arduino

Использование датчика тока ACS712 с Arduino имеет ряд преимуществ и недостатков:

Преимущества:

• Бесконтактное измерение тока
• Высокая точность измерений
• Простота подключения и использования
• Возможность измерения как постоянного, так и переменного тока
• Низкое энергопотребление

Недостатки:

• Ограниченный диапазон измерения (зависит от модели)
• Необходимость калибровки для повышения точности
• Чувствительность к электромагнитным помехам
• Относительно высокая стоимость по сравнению с простыми шунтовыми резисторами

Несмотря на некоторые недостатки, преимущества датчика ACS712 делают его отличным выбором для многих проектов Arduino, где требуется измерение тока.

Альтернативы датчику тока ACS712

Хотя ACS712 является популярным выбором, существуют и другие варианты для измерения тока с Arduino:

• Шунтовые резисторы с усилителем: дешевле, но требуют прямого включения в цепь
• Трансформаторы тока: подходят только для переменного тока
• Датчики на основе эффекта Холла других производителей: например, Allegro ACS723
• Интегральные решения: например, INA219, который измеряет как ток, так и напряжение

Выбор конкретного решения зависит от требований проекта, включая диапазон измеряемых токов, требуемую точность, тип тока (постоянный или переменный) и бюджет.
