Что такое фотореле для уличного освещения. Как работает датчик освещенности. Какие бывают виды фотореле. Где применяются датчики света для автоматического включения освещения. Как выбрать и настроить фотореле для наружного освещения.
Что такое фотореле и как оно работает
Фотореле (датчик освещенности) — это электронное устройство, которое автоматически включает и выключает освещение в зависимости от уровня естественного света. Принцип работы фотореле основан на изменении электрической проводимости фотоэлемента под воздействием света:
- При высокой освещенности фотоэлемент имеет высокое сопротивление, цепь разомкнута, освещение выключено
- В сумерках сопротивление фотоэлемента падает, цепь замыкается, освещение включается
- На рассвете процесс повторяется в обратном порядке
Таким образом, фотореле позволяет автоматизировать управление наружным освещением без участия человека. Это обеспечивает комфорт и экономию электроэнергии.
Основные виды фотореле для уличного освещения
Существует несколько разновидностей фотореле для наружного применения:

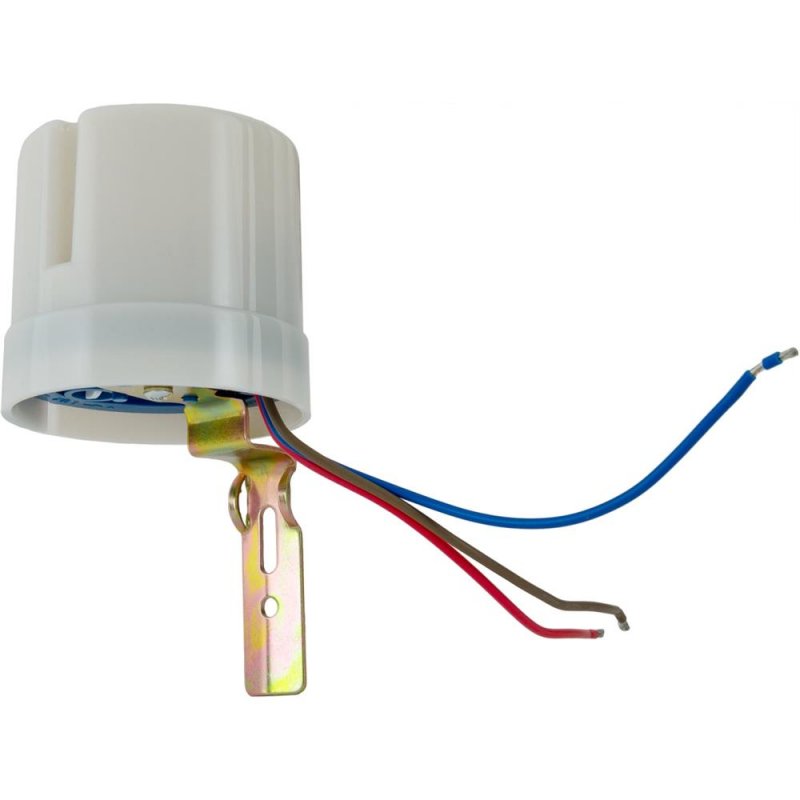

- Со встроенным фотодатчиком — компактные модели для прямого монтажа на улице
- С выносным фотодатчиком — блок управления устанавливается в щитке, а датчик выносится наружу
- С регулировкой порога срабатывания — позволяют настроить чувствительность к уровню освещенности
- С таймером — дополнительно программируется время работы
- С датчиком движения — включают свет при обнаружении движения в темное время
Выбор конкретного типа зависит от условий эксплуатации и требований к функционалу системы освещения.
Где применяются фотореле для автоматизации освещения
Датчики освещенности широко используются для управления различными осветительными системами:
- Уличное и дворовое освещение частных домов
- Подсветка фасадов зданий
- Освещение парковок и въездов на территорию
- Управление рекламными вывесками
- Освещение промышленных объектов
- Подсветка памятников и архитектурных сооружений
- Управление теплицами и системами полива
Фотореле позволяет обеспечить своевременное включение освещения с наступлением сумерек и его отключение на рассвете без необходимости ручного управления.
Преимущества использования фотореле для уличного освещения
Применение датчиков освещенности для автоматизации наружного освещения дает ряд важных преимуществ:
- Экономия электроэнергии за счет работы освещения только в темное время
- Повышение комфорта и безопасности придомовой территории
- Отсутствие необходимости в ручном управлении освещением
- Продление срока службы ламп благодаря оптимальному режиму работы
- Возможность имитации присутствия хозяев в доме
- Защита от случайного оставления включенного света
Все это делает фотореле очень удобным и полезным устройством для автоматизации систем наружного освещения.
Как выбрать фотореле для уличного освещения
При выборе датчика освещенности следует учитывать несколько ключевых параметров:
- Степень защиты IP — для наружного монтажа не ниже IP44
- Диапазон рабочих температур — должен соответствовать климатическим условиям
- Коммутируемый ток — должен быть выше суммарного тока всех подключаемых светильников
- Порог срабатывания — возможность регулировки повышает универсальность
- Задержка включения/выключения — защищает от ложных срабатываний
- Наличие дополнительных функций — таймер, датчик движения и т.д.
Правильно подобранное фотореле обеспечит надежную и эффективную работу системы уличного освещения в любых условиях.
Схемы подключения фотореле для наружного освещения
Существует несколько базовых схем подключения фотореле:
- Прямое подключение к нагрузке — для маломощных систем освещения
- Подключение через магнитный пускатель — для мощных осветительных линий
- Схема с таймером — для программируемого режима работы
- Комбинированная схема с датчиком движения — для энергоэффективного освещения
Выбор конкретной схемы зависит от мощности системы освещения и требуемого функционала. При монтаже важно строго соблюдать правила электробезопасности.
Настройка и эксплуатация фотореле для уличного освещения
Для корректной работы фотореле требуется правильная настройка и соблюдение ряда правил эксплуатации:
- Монтаж датчика в месте, недоступном для прямых солнечных лучей и света фар
- Регулировка порога срабатывания с учетом особенностей местности
- Настройка задержки включения/выключения для исключения ложных срабатываний
- Периодическая очистка светочувствительного элемента от загрязнений
- Проверка надежности электрических соединений
- Сезонная корректировка настроек при необходимости
При правильной настройке и обслуживании фотореле обеспечит длительную и безотказную работу системы автоматического управления уличным освещением.
Фотореле для уличного освещения
Содержание статьи
- 1 Что такое фотореле, принцип работы
- 2 Типы фотореле для уличного освещения
- 3 Применение фотореле для уличного освещения
- 4 Преимущества использования датчика освещенности
- 5 Управление уличным освещением
Чтобы разобраться, как работает фотореле, необходимо понять принцип работы этого регулятора освещения. Работа устройства основана на замыкании контактов при недостаточном количестве проходящих через датчик световых лучей.
Фотореле для уличного освещенияЧто такое фотореле, принцип работы
Устройство оснащено специальным выносным или встроенным датчиком, который определяет уровень освещенности на улице и необходимость включения системы освещения.
Что такое фотореле, принцип работыДля того, чтобы обеспечить эффективную работу устройства и защиту от ложного срабатывания, его комплектуют потенциометром (резистором). Каждое устройство также оснащается таймером, с помощью которого можно отрегулировать определенное время дня или ночи, в которое будет включаться свтеорегулятор.
При необходимости, можно установить определенный диапазон чувствительности, оптимально подходящий к условиям размещения уличного фотореле.
Типы фотореле для уличного освещения
Производители предлагают разные типы датчиков освещенности, которые различаются между собой конструкций и комплектацией и могут быть применены для различных целей и разных условий окружающей среды. Например, для условий крайнего севера и некоторых промышленных отраслей используются датчики освещенности, которые комплектуются корпусом с повышенным уровнем прочности и стойкости к окружающей среде.
Основные виды фотореле:
- Фотореле с выносным датчиком.
- Устройство с внутренним фотоэлементом. Такой тип оборудования позволяет обеспечить автоматическое включение уличного освещения при наступлении темноты и выключение при восходе солнца — без вмешательства человека. Фотоэлемент расположен в прозрачном корпусе, защищающем устройство от влаги и ультрафиолета, перепадов температур.
- Реле освещенности с внутренним датчиком и таймером.
Такой тип устройств дает возможность самостоятельно устанавливать время включения-выключения. Таймеры могут быть дневными, недельными, годовыми. В данном типе устройств можно устанавливать разное время включения в разные дни, например, на выходных недельный таймер может включаться на меньшее время или не включаться вообще. - Датчики света для уличного освещения с установленным порогом срабатывания датчика. Такой тип реле позволяет регулировать порог, при котором фотоэлемент срабатывает. С помощью небольшого рычага можно установить фотореле на срабатывание при полной темноте или же, наоборот, даже при небольшом затемнении во время дождливой ил снежной погоды.
Такой тип устройств дает возможность самостоятельно устанавливать время включения-выключения. Таймеры могут быть дневными, недельными, годовыми. В данном типе устройств можно устанавливать разное время включения в разные дни, например, на выходных недельный таймер может включаться на меньшее время или не включаться вообще.Применение фотореле для уличного освещения
Фотосенсор включения освещения применяется в бытовых и промышленных целях. Такой тип устройств позволяет обеспечить комфорт и экономичность использования системы освещения. Установить такое оборудование можно в частном или многоэтажном доме, в офисном или торговом здании, промышленном помещении.
Для каких целей будет выгодно применять уличное фотореле:
- Подсветка входа в жилой дом. Световой прожектор с датчиком включается сразу после наступления темноты или в четко определенное время (если устройство укомплектовано таймером).
- Автоматическое освещение промышленных объектов – подсветка входов, въездов, стоянок.
- Включение освещения для офисных и административных зданий.
- Автоматическое включение системы подсветки дорог, мостов, других конструкций и сооружений.
Показатели рабочей нагрузки реле управления уличным освещением зависят от номинальных напряжений системы освещения или других систем, которые подключены к фотореле. Максимальная нагрузка данного оборудования составляет 1-2,3кВт, рабочее напряжение – 220 В, порог срабатывания – до 2000 Лк. Выбор датчика освещенности зависит от параметров системы освещения, которая подключена к устройству.
Преимущества использования датчика освещенности
Отсутствие ручного управления является основным достоинством светильника с датчиком.
Независимо от человеческого фактора, площадка перед входом или въездом всегда будет освещена в темное время суток. Фотореле – это один из обязательных компонентов системы «умный дом», выполняя ряд функций по включению системы освещения и других систем (например, орошения газонов).
Преимущества использования автомата включения уличного освещения:
- экономия электричества;
- комфорт эксплуатации;
- возможность применения в других системах;
- отсутствие человеческого вмешательства.
Если у вас есть загородный дом, в котором вы не живете постоянно, вы можете установить фотореле для уличного освещения, которое будет включаться в заданное время, имитируя присутствие хозяев. Такое же устройство можно подключить к системе орошения – чтобы полив включался автоматически в утреннее или вечернее время, поливая газон или огород даже без присутствия владельцев.
Управление уличным освещением
Одним из достоинств световых датчиков является возможность настройки фотореле для уличного освещения в соответствии с требованиями эксплуатации.
Применяя современные системы управления освещением, можно обеспечить регулировку яркости и периодичности работы разных источников освещения (число контролируемых приборов может достигать до нескольких тысяч точек). Применение таких систем позволяет экономично потреблять электроэнергию, минимизировать человеческий фактор, снижать световое загрязнение.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Понравилась статья?
Подпишитесь на новые
Что такое фотореле, как его выбрать и какие бывают схемы подключения фотореле
Освещение во дворе частного дома или дачи – это не только способ подчеркнуть в тёмное время суток красоту альпийской горки, лужайки или пруда, но и возможность защитить участок от проникновения злоумышленников, обеспечить удобство и безопасность перемещения. Поэтому каждый вечер вы, возвратившись с работы, ждёте, когда окончательно стемнеет, включаете подсветку во дворе и только после этого позволяете себе заняться повседневными делами.
Утром вы просыпаетесь с первыми лучами солнца и выходите во двор, чтобы выключить свет. Можно было бы поспать подольше хотя бы в выходные. Но тогда счета за электричество увеличатся, а вы не хотите платить лишнее.
Что такое фотореле?
Фотореле – это электронный прибор, с помощью которого можно дистанционно контролировать освещение вашей придомовой территории. Несмотря на простоту устройства, такое реле представлено множеством вариантов исполнения, применение которых позволяет не только автоматически определить оптимальный момент включения или отключения подсветки относительно уровня естественной освещённости вашего участка, но и задержать его на несколько секунд, запрограммировать график работы линии искусственного освещения с учётом дня недели или времени суток
В конструкцию фотореле для уличного освещения чаще всего входят следующие исполнения фотодатчиков:
- фотопроводящие (например, фоторезисторы), сопротивление которых понижается, а проводимость улучшается при повышении уровня освещённости;
- фотоприёмные датчики (фототранзисторы и фотодиоды) с проводимостью, увеличивающейся в результате поглощения фотонов с энергией, превышающей энергию электронов на участке, куда попадает свет;
- фотоэмиссионные, выделяющие свободные электроны при попадании на световоспринимающую поверхность фотона с достаточной энергией;
- фотоэлектрические датчики, которые вырабатывают напряжение пропорционально полученной энергии падающего света.
Корректно подключенное и настроенное фотореле с наступлением сумерек автоматически включает линию искусственного освещения и выключает её на рассвете.
Виды фотореле
В зависимости от конструктивных особенностей различают следующие виды фотореле:
- со встроенным фотодатчиком – наиболее часто применяются при организации наружного освещения;
- с выносным фотодатчиком – коммутирующий блок устанавливают во внутридомовом щитке, датчик – на улице, на расстоянии, не превышающем 150 м;
- модели с возможностью регулировки порога срабатывания;
- программируемые реле – с их помощью вы сможете задать включение и выключение подсветки в какой-то строго определённый промежуток времени, с учётом сезона, вашего рабочего графика, и при этом заставить её работать как сигнализацию в случае, если в вашем дворе появятся незваные гости;
- с таймером – применяются, когда необходимо отложить включение или выключить освещение до того, как начнёт светать;
- модели с датчиком движения – освещение включается в тёмное время суток, но только в том случае, если в зоне действия появляется движущийся объект.
Совет! В некоторых случаях может быть дешевле купить отдельно фотореле, таймер и датчик движения, чем модель с дополнительными функциями.
Варианты применения
С помощью фотореле вы можете:
- автоматически управлять освещением вашего участка;
- задать время включения или выключения подсветки, лестницы, входа в гараж, мангальной зоны, садовых дорожек, зоны обзора камеры видеонаблюдения;
- запрограммировать изменение схемы ландшафтного освещения под определённое событие.
С помощью фотореле можно даже управлять поливом в ночное время, на полгода избавив себя и своих близких от необходимости каждый день после работы держать в руках шланг и лейку.
Устройство и принцип действия
В конструкции фотореле обычно присутствуют следующие элементы:
- датчик-полупроводник, параметры электрической проводимости которого изменяются в зависимости от интенсивности освещения;
- усилитель тока;
- коммутатор.
Принцип работы фотореле прост. Под воздействием ультрафиолетового или инфракрасного излучения датчик становится изолятором, электрическая цепь размыкается, линия искусственного освещения обесточивается. По мере наступления темноты электропроводность датчика усиливается, цепь замыкается, включается подсветка.
Характеристики и правильный выбор
Подбирая фотореле для системы уличного освещения, необходимо учесть особенности линии, к которой вы собираетесь его подключить, условия, в которых ему придётся работать, степень нагрузки, тип подключаемых ламп, возможность регулировки порога срабатывания. На корпусе прибора указаны такие параметры как степень защиты IP (она должна быть не ниже 44), чувствительность, напряжение сети. Чтобы рассчитать, на какой коммутируемый ток должно быть рассчитано ваше фотореле, разделите сумму мощностей всех ламп, которые будут через него подключены, на напряжение сети. Полученное значение должно быть меньше указанного в амперах на корпусе прибора.
Выбор места установки
Фотореле – это прибор, регламент работы которого определяется уровнем естественного освещения. Поэтому устанавливают его там, где он будет хорошо освещаться солнечными лучами в момент заката и восхода – с западной или восточной стороны дома. Если вы хотите избежать ложного срабатывания, спровоцированного светом фар проезжающего мимо автотранспорта, расположите прибор на высоте не менее двух метров от поверхности земли. На фотодатчик не должны попадать лучи от осветительных приборов.
Схемы подключения
Подключая модель со встроенным фотодатчиком, руководствуйтесь предложенными в этом разделе и в её комплектации схемами. Соедините фотореле с лампой через красный проводок, подключите ноль к реле и к лампе, запитайте линию, подсоединив «фазу» к чёрному проводку. Коммутатор модели с выносным фотодатчиком монтируется аналогично. Сенсор подключается к самому коммутатору с помощью двух проводков.
Если вы планируете запитать через фотореле несколько мощных светильников, подключите систему в соответствии с приведённой выше схемой через магнитный пускатель.
Контроллер, таймер и датчик движения монтируются в электрическую цепь после фотореле.
Как настроить фотореле для уличного освещения?
Чтобы задать подходящий для вашей семьи порог включения, в соответствующее по интенсивности естественного освещения время суток вращайте регулятор до тех пор, пока искусственное освещение не включится.
Популярные модели
Модель | Напряжение сети, В/потребляемая мощность, Вт | Частота, Гц | Коммутируемый ток, А | Диапазон срабатывания, лк/возможность регулировки, лк | Максимальное сечение подключаемых проводов, мм2 | Степень защиты IP | Диапазон рабочих температур, °C |
ФР-2Э | 220/0,4 | 50 | 2 | 2–350 / плавная регулировка | 2,5 | 20 | От −40 до +40 |
ФР-3 | 230 | 50 | 15, 8 в зависимости от cos φ | 2–200 / порог срабатывания регулируется при уровне освещенности 5–50 | 2,5 | 65 | От −40 до +50 |
ФР-7 (с таймером и выносным датчиком) | 220/3,5 | 50 | 10 | 2–200 / с регулируемым порогом срабатывания | 2,5 | Реле – 55, датчик – 68 | От −45 до +50 |
ФР-7Н (с таймером и выносным датчиком) | 220/5 | 50 | 5 | 1–200 / срабатывает при уровне освещённости 10–50. | 2,5 | 40 | От −20 до +45 |
ФР-7Е (с таймером и выносным датчиком) | 220/1 | 50 | 5 | 1–200 / срабатывает при уровне освещённости 10–50. Порог срабатывания регулируется | 2,5 | 40 | От −20 до +45 |
ФР-7Э (с выносным датчиком) | 220/4 | 50 | 7 | 1–200 / срабатывает при уровне освещённости 2–60. Порог срабатывания регулируется | 2,5 | 20 | От −30 до +30 |
ФР-9М (с таймером и выносным датчиком) | 220/2 | 50 | 16 | 0,5–30 и 3–300 / с регулируемым в пределах диапазона порогом срабатывания | 2,5 | Для реле – 40, для датчика – 65, для клемм – 20 | Для электронного блока – от −10 до +55, для фотодатчика – от −40 до +60 |
ФР-601 (с таймером) | 230/0,45 | 50 | 10 | 1–200 / регулируется при уровне освещённости от 5 до 50 | 1,5 | 44 | От −25 до +45 |
ФР-602 (с таймером) | 230/0,45 | 50 | 25 | 1–200 / регулируется при уровне освещённости от 5 до 50 | 2,5 | 44 | От −25 до +45 |
AZ-112 (с таймером и выносным датчиком) | 230/1 | 50 | 16 | 2–100 / с регулируемым порогом включения | 2,5 | 20 | От −25 до +50 |
LXP-03 | 220–240/0,45 | 50–60 | 25 | 5–100 / с регулируемым порогом включения | 2,5 | 44 | От −25 до +40 |
Порог срабатывания регулируетсяАльтернативы фотореле
Оценивая возможность покупки альтернативного фотореле датчика для управления уличным освещением, нужно учесть:
- Условия, в которых он будет работать.
- На какой именно результат вы рассчитываете (при отсутствии светочувствительного элемента в конструкции, прибор «не заметит», что набежали тучи, пошёл дождь или выпал снег).
- Необходимость периодического принудительного отключения осветительного оборудования. Если вы собираетесь, например, установить ландшафтное освещение, и ваша цель – подсвечивать исключительно в вечернее время фасад дома, беседку, фонтан или посадки бордюрных цветов, без таймера не обойтись.
Вместо фотореле можно установить астрономический таймер, реле времени или астрофотореле. Каждый из этих приборов имеет свои преимущества по цене или функционалу.
Может ли реле времени заменить фотореле?
Установив реле времени вместо фотореле, вы будете вынуждены регулярно корректировать режим работы подсветки из-за изменения продолжительности светового дня. А вот для мастерской или оборудованной игровой площадки частного детского сада на территории вашего домовладения независимый от смены дня и ночи постоянный график освещения станет идеальным решением.
Астрономическое реле
По принципу работы астрономический таймер больше напоминает реле времени с расширенными возможностями, чем фотореле. Временной промежуток, в течение которого искусственное освещение будет включено, рассчитывается программируемым микропроцессором этого прибора с учётом географического положения объекта и информации о том, в какое время заданного дня и сезона в данной местности наступают сумерки или светает. Астротаймер можно установить в любом месте, в том числе и в помещении. Он не выключит подсветку из-за того, что мимо проехал автомобиль, но и не активирует её в случае, если из-за пасмурной погоды стемнеет на час раньше.
Реле управления освещением
Астрофотореле совмещает в себе функции астрономического таймера и фотореле. Время работы осветительного оборудования при использовании этого прибора определяется не только характерной для данной местности долготой дня, но и действительным уровнем естественного освещения. Программируя раздельное включение основной и дополнительной линий подсветки, можно увеличить освещённость территории, например, во время дождя или глубокой ночью.
Фотореле – это универсальное автоматическое устройство, подключив которое к линии уличного освещения, вы не только сэкономите деньги на оплате электроэнергии, но и получите возможность, вернувшись с работы, заняться своими делами, не поглядывая на часы в ожидании, когда же, наконец, стемнеет.
Walnut Innovations Погодостойкий переключатель «день-ночь», датчик света, автоматический выключатель света
Обновление Кол-во:
QTY за пакет: 1 Мин. Заказываемый QTY: 1
Проверка обслуживания на пинкоде:
Плата за доставку, применимо0003
100% оригинал
Продукция
Secure
Платежи
100% покупатель
Защита
- Спецификации
- ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Гарантия
1 Годы
Марка
Орех Инновации
Страна происхождения
Сделано в Индии
- ЭКОНОМЬТЕ ВОДУ, ЭКОНОМЬТЕ ЭЛЕКТРИЧЕСТВО
- Высокая производительность
- Простая установка
Описание продукта
Этот небольшой переключатель «день-ночь» может автоматически включать любое электрическое устройство с наступлением темноты и автоматически выключать утром.
День/ночь автоматически включает и выключает наружное освещение. Он состоит из светочувствительного элемента, который регистрирует яркость окружающего света. Переключатель активируется, когда дневной свет достигает заданного уровня. Кратковременные изменения освещенности, вызванные облаками, автомобильными фарами, молнией и т. д., не активируют переключатель. Просто установите этот интеллектуальный LDR-сенсор сумеречного выключателя у себя дома, в офисе, на складе, на фабрике или ферме и наблюдайте, как сокращаются ваши счета за электроэнергию.
Области применения:
Охранные фонари, уличные фонари, светящиеся вывески, щиты или любые электрические устройства, освещение парковок, магазинов, садовое освещение, освещение проходов, освещение дверных проемов и т. д., а также другие места для автоматического освещения.
Условия гарантии: Используйте этот продукт только по назначению (как описано в инструкциях пользователя). Изменения или модификации продукта или окраски приведут к потере гарантии.
Сразу после распаковки следует проверить устройство на наличие повреждений. Если есть какие-либо повреждения, вы не должны устанавливать устройство ни при каких обстоятельствах. Если вы подозреваете, что безопасная работа устройства не может быть гарантирована, вы должны немедленно выключить устройство и убедиться, что оно не может быть включено непреднамеренно.
Таймеры и элементы управления освещением для внутреннего и наружного освещения на Ace Hardware
Выберите 2 или более продуктов для одновременного сравнения функций. Сравните
сравнение. Сравнить
Выберите 2 или более продуктов для параллельного сравнения характеристик.0003
Выбрать 2 или более продуктов для бок о бок по бок.
Выберите 2 или более продуктов для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните
Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните
2 или более
Выберите продукты для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения функций. сравнение функций.Сравнить
Выбрать 2 или более продуктов для бок о бок по сравнению с функциями comparrishson.
compareSelect 2 или более продуктов для боковых объектов сравнение. Выберите 2 или более продуктов для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для одновременного сравнения сравнение функций.Сравнить
Выбрать 2 или более продуктов для бок о бок по бок по сравнению с функциями.
Выберите 2 или более продуктов для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения характеристик.
compare
