Как проверить датчик включения вентилятора ВАЗ 2106: советы и рекомендации

Датчик включения вентилятора автомобиля ВАЗ 2106 выполняет важнейшую функцию. Если своевременно не будет осуществляться принудительный обдув радиатора, то двигатель перегреется и закипит. Эта деталь является надежной и в течение всего периода эксплуатации автомобиля может ни разу не подвести водителя, но иногда это все же происходит и приходится осуществлять экстренные работы по проверке и замене датчика вентилятора автомобиля ВАЗ 2106.

Как проверить

Не всегда отсутствие вращения лопастей вентилятора вызвано выходом из строя датчика. Работа всех приборов и коммутационных элементов автомобиля зависит от исправности проводки, поэтому следует вначале проверить качество соединений всех клемм, которые подключены непосредственно к автоматическому устройству, а также к электронному реле. Также следует проверить исправность двигателя вентилятора. Если перегорела обмотка мотора, то даже при нормальной работе датчика, лопасти вентилятора не будут вращаться.

Если все электрические компоненты в цепи охлаждения радиатора двигателя исправны, то следует приступить к проверке основного элемента, ответственного за включение вентилятора. Находится эта деталь на радиаторе в боковой крышке изделия. Эту деталь можно обнаружить по наличию характерной шестигранной поверхности под ключ и двум проводам, которые подключаются к ней.

Для извлечения этой детали следует воспользоваться ключом на «30», а также следует заблаговременно позаботиться о сборе охлаждающей жидкости, которая обязательно начнет вытекать из радиатора при извлечении этой детали.

Отсоединив провода и выкрутив датчик можно приступить к его диагностике. Для выполнения этой работы можно собрать простую электрическую цепь с лампочкой и источником тока. Затем этот элемент следует поместить в металлическую емкость с водой, которую следует установить на плиту. Когда вода закипит, датчик аккуратно извлекается из горячей жидкости с помощью пассатижей. Следует сразу же подключить электрический ток к контактам элемента. Если деталь исправна, то лампочка в электрической цепи будет светиться. После остывания детали ток не будет проходить через его контакты и лампочка погаснет.

Советы и рекомендации

Разобравшись с тем, как проверить датчик включения вентилятора, нелишним будет узнать о некоторых особенностях, которые иногда могут присутствовать при выполнении такой работы.

  • Наиболее действенным экспресс-методом диагностики датчиков этого типа, является короткое замыкание его контактов отверткой.
  • Иногда этот коммутационный элемент может находится в постоянно замкнутом состоянии, что вызывает постоянную работу вентилятора. В этом случае изделие также следует проверить с помощью лампочки, которая будет светиться вне зависимости от температуры детали.
  • Если датчик произвольно включается время от времени, то его также потребуется заменить.
  • Замена ДВВ на заведомо исправный элемент позволяет наиболее быстро устранить неработоспособность вентилятора охлаждения.

Все работы по диагностике и замене датчика включения вентилятора ВАЗ 2106 могут быть осуществлены самостоятельно в гаражных условиях, поэтому при наличии подобной проблемы совершенно необязательно обращаться к профессиональным автомастерам.

Видео по теме

Хорошая реклама



ВАЗ 2105 | Неисправности вентилятора системы охлаждения

Неисправности вентилятора системы охлаждения

Кроме заклинившего термостата и порванного клинового ремня, причиной слишком высокой температуры охлаждающей жидкости может стать неисправный вентилятор системы охлаждения, однако только при длительной работе на холостых оборотах. Но неисправный вентилятор не должен означать конца поездки:

  • После того, как двигатель остыл, можно ехать в ближайшую мастерскую на средних оборотах и в относительно быстром темпе. При этом необходимо следить за индикатором температуры и контрольной лампочкой.
  • Работа двигателя на холостых оборотах и медленная езда могут оказаться для двигателя смертельными. При этом через радиатор практически не проходит охлаждающий воздух. Если нужно обязательно ехать дальше на низкой скорости, то лучше немедленно начать поиски причин неисправностей и при необходимости «обойти» термовыключатель.

Поиск неисправностей

Иллюстрации показывают термовыключатель функции включения вентилятора системы охлаждения после прекращения работы двигателя, слева у 4-цилиндрового двигателя, справа у 5-цилиндрового.


  1. Для начала необходимо проверить соответствующий предохранитель в дополнительном блоке реле слева под приборной доской. (глава
    Кузовная электросистема
    ).
  2. Если он в порядке, разъедините штекер термовыключателя.
  3. Соедините оба контакта в наконечнике провода кусочком проволоки.
  4. При двухступенчатом термостате необходимо соединить все три штекерных язычка.
  5. Если вентилятор при включенном зажигании начинает работать, это означает, что неисправен термовыключатель, исключенный из электрической цепи (на пробу).
  6. Для дальнейшего движения нужно хорошо закрепить проволоку в штекерах и заизолировать ее клейкой лентой или пластырем во избежание короткого замыкания.
  7. Если отсоединение термовыключателя не привело к успеху, проконтролируйте реле вентилятора в центральном коммутаторе (см. главу Кузовная электросистема
    ): если обе перемычки термовыключателя «обойдены», то при включенном зажигании контакты в реле должны отчетливо слышимо замкнуться.
  8. Если ничего не слышно, то нужно «обойти» реле вспомогательными средствами. Для этого соединить язычки штекера реле клемм 30 и 87 кусочком проволоки (канцелярской скрепкой) и вставить реле.
  9. Вентилятор системы охлаждения должен заработать теперь и при выключенном зажигании. Если это произошло, значит, неисправно реле.
  10. Проволочная перемычка может в чрезвычайном случае остаться установленной и при движении. После завершения поездки ее необходимо удалить.
  11. Если же и в этом случае не последовало никакой реакции, проверяйте мотор вентилятора:
  12. Отсоединить наконечник провода у двигателя вентилятора и проложить вместо этого от контакта красно-черного провода вспомогательный провод к положительному выводу аккумулятора.
    Штекерное соединение коричневого провода нужно соединить непосредственно с отрицательным выводом.
  13. Если крыльчатка все еще не вращается, значит, неисправен двигатель вентилятора – нужно заменить.
  14. Если вентилятор заработал, необходимо проверить реле (см. главу Кузовная электросистема), наконечники проводов, а также все кабельные соединения от термовыключателя и вентилятора.
  15. Вы можете без опаски продолжать движение даже с вентилятором, запитанным непосредственно от аккумуляторной батареи. Вспомогательную проводку следует проложить так, чтобы не произошло короткого замыкания.
  16. В оснащенных соответствующим образом моделях вторая ступень вентилятора либо устройство для включения вентилятора после прекращения работы двигателя получает питание через красно-синий провод.
    Для проверки этой ступени вентилятора соедините «+» провод с красно-синим проводом штекерного контакта двигателя.

Снятие вентилятора системы охлаждения

Вентилятор системы охлаждения необходимо снимать с радиатора вместе с задним защитным кожухом радиатора – так называемой царгой вентилятора:

  1. Модели с 4-цилиндровыми двигателями: вывернуть крепежные болты вверху на царге вентилятора.
  2. Разъединить штекер от двигателя вентилятора и отсоединить жгут проводов.
  3. Вытянуть царгу из кронштейнов на нижнем крае.
  4. Модели с 5-цилиндровыми двигателями: снять расширительный бачок с охлаждающей жидкостью.
    Шланги остаются подключенными.
  5. Ослабить четыре крепежных болта на царге.
  6. Отсоединить штекеры на двигателе вентилятора.
  7. Вынуть царгу вместе с двигателем вентилятора.
  8. Модели с 6-цилиндровыми двигателями: снятие производится как у 4-цилиндрового двигателя, однако провода к двигателям вентилятора внизу на левом лонжероне должны быть отсоединены от «массы» либо от резисторной платы.
  9. Для этого снять нижнюю защиту моторного отсека (глава Элементы кузова).
  10. Все модели: для разъединения двигателя и царги ослабить три крепежные гайки.

особенности и установка. Характеристика датчика включения вентилятора

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя вследствие несвоевременного включения вентилятора радиатора.

Подобная неисправность несет серьезную угрозу не только системе охлаждения, но и всему силовому агрегату. Повышение температуры ОЖ до критических показателей способно вывести из строя клапанной крышки, а также стать причиной заклинивания подвижных элементов мотора.

Чаще всего вентилятор радиатора не срабатывает из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход устройства из строя в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если на ВАЗ-2107 датчик включения вентилятора утратил свою работоспособность, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, находясь за рулем автомобиля, обнаружите, что стрелка на приборе, указывающем температуру охлаждающей жидкости, перешла в красный сектор и продолжает отклоняться в сторону ее увеличения, будет лучше остановиться на обочине дороги и немедленно выключить двигатель. Если этого не предпринять, тосол или антифриз попросту закипит и попытается вырваться наружу, нарушив герметичность системы.

Продолжать движение в такой ситуации достаточно опасно. Остановившись, необходимо проверить работоспособность всех элементов и установить причину перегрева. Дальше, по возможности, ее нужно устранить. А если такой возможности нет, отбуксировать автомобиль до ближайшей станции технического обслуживания.

Что не так с вентилятором?

Заподозрив в перегреве неисправный вентилятор радиатора охлаждения, первым делом проверьте его на работоспособность. Сделать это совсем несложно. Отсоедините электрический разъем от электродвигателя, а к его контактам подведите электричество от аккумулятора. Не перепутайте при этом полярность!

Если не работает вентилятор при прямом подключении - причину нужно искать в электроприводе. Если же электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшую проверку следует проводить по схеме «от простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация и с реле. Проверить его самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить аналогичное устройство из соседнего гнезда или другого автомобиля и вставить его в соответствующий разъем. Заработал - причина установлена, не работает вентилятор - идем дальше.

С проверкой предохранителя никаких проблем не возникнет. Находим нужную вставку в монтажном блоке, проверяем ее обычным тестером или самодельным пробником, выполненным из двух проводов и лампы, и результат налицо. При необходимости меняем предохранитель и продолжаем дв

Вентилятор обдува радиатора на ВАЗ 2107

В конструкции автомобиля ВАЗ 2107 предусмотрена система охлаждения, в основе которой имеется такой немаловажный элемент, как вентилятор. Главное назначение вентилятора радиатора ВАЗ 2107 в том, чтобы обеспечивать охлаждение радиатора с ОЖ за счет обдува. Рассматриваемый элемент выполняет важную роль, от которой зависит эффективность работы двигателя автомобиля. При неисправности устройства эксплуатация автомобиля не может продолжаться, так как итог такой поломки — это перегрев и заклинивание мотора.

Механическое принудительное охлаждение радиатора

Владельцы некоторых первых семерок знают, как устроена механическая система работы вентилятора охлаждения. Крыльчатка устройства приводится в движение за счет вращающегося ротора коленвала. Соединяются элементы при помощи ременной передачи, а работа вентилятора охлаждения радиатора начинается сразу после запуска мотора.

Такой способ работы вентилятора называется механическим, и главное его достоинство заключается в надежности. При запуске мотора крыльчатка устройства начинается вращаться, обеспечивая тем самым обдув радиатора. Такая система простая, и поэтому практически не нуждается в ремонте. Главный недостаток такого механизма в том, что частота вращения крыльчатки напрямую зависит от оборотов двигателя. На холостом ходу крыльчатка вращается с меньшей скоростью, чем при движении на большой скорости.

Если в летнюю пору при запуске ВАЗ 2107 с таким мотором вращение вентилятора не влияет отрицательно на прогрев мотора, то зимой наоборот. При запуске мотора в зимнюю пору требуется быстро прогреть мотор, а постоянное вращение вентилятора усложняет эту задачу, даже несмотря на систему охлаждения, состоящую из двух кругов циркуляции жидкости — малого и большого.

Недостаток в виде продолжительного прогрева мотора устраняется путем применения термостата, который контролирует циркуляцию охлаждающей жидкости по большому и малому кругу. При достижении рабочей температуры, когда двигатель прогревается, термостат открывает клапан, и жидкость циркулирует по большому кругу, то есть через радиатор охлаждения.

В зимний период, когда автомобиль движется на большой скорости, вентилятор слишком быстро охлаждает жидкость, поэтому можно заметить, что на таких семерках часто стрелка указателя температуры не достигает рабочего значения. Именно поэтому многие автовладельцы размещают на радиаторной решетке картонки или материи, препятствующие поступлению холодного воздуха.

Электрический вентилятор охлаждения радиатора

В конструкции авто ВАЗ 2107  более современных карбюраторных и инжекторных версий, устанавливаются крыльчатка со встроенным электромоторам, к которой вместе ременной передачи подведены провода. Электродвигатель вентилятора для охлаждения радиатора включается за счет срабатывания датчика, который измеряет температуру ОЖ. Как только температура в системе достигает соответствующей отметки (свыше 90 градусов), в датчике замыкается контакт, и поэтому включается вентилятор.

Такую систему нельзя назвать надежной, однако с точки зрения эффективности — она опережает механическую систему. Надежной такую систему назвать нельзя, так как при эксплуатации может выйти из строя электродвигатель, датчик, повредиться проводка или перегореть предохранитель. В плане эффективности такая система лидирует, так как вентилятор включается в работу исключительно при достижении температуры ОЖ в системе свыше соответствующего значения. В таком случае вентилятор не работает впустую, как это присуще для “механических” семерок.

Проверка электровентилятора и его цепей

Если на авто ВАЗ 2107 инжекторного или карбюраторного типа не работает вентилятор охлаждения, значит необходимо начинать поиск неисправности с самого датчика. Датчик включения двигателя вентилятора проверить очень легко. Для этого необходимо отсоединить от него клеммные колодки (их две) и замкнуть их друг с другом(при включенном зажигании). Если после замыкания контакта сработает устройство охлаждения, то неисправность именно в самом датчике. Если же крыльчатка не будет вращаться после этой процедуры, значит, проблему нужно искать в другом.

Схема подключения вентилятора охлаждения проста, и с поиском неисправности не возникает никаких проблем. После датчика нужно проверить предохранитель. Этот предохранитель F7, который отвечает за защиту цепи от короткого замыкания и повышения тока. Ниже изображена схема, при помощи которой не составит большого труда разобраться с принципом работы вентилятора охлаждения.

В редких случаях из строя выходит электромагнитное реле, которое в цепь включается для того, чтобы снизить ток, поступающий на датчик. Если при включении зажигания вентилятор постоянно крутит лопасти, то это говорит о том, что в замене нуждается датчик. Это значит, что в датчике заклинили контакты, и теперь он постоянно работает. Однако такая ситуация лучше, чем когда датчик вышел из строя и при этом не включается при достижении ОЖ температуры, выше рабочей.

Если поломка датчика включения вентилятора радиатора возникла в пути, то решить такую проблему можно путем отсоединения клеммных колодок от устройства,и замыкания их между собой, в результате чего крыльчатка будет вращаться постоянно.

Чтобы разобраться, почему на ВАЗ 2107 не включается вентилятор, необходимо вникнуть в устройство датчика. Датчик представляет собой основание, внутри которого расположен терморезистор. Как только температура достигает определенного значения (при повышении температуры возрастает сопротивление, и при достижении величины 195 Ом, происходит срабатывание), в терморезисторе замыкаются контакты, в результате чего ток подается через датчик, и идет на двигатель устройства, и он начинает работать. Замыкаются контакты датчика при достижении температуры 92 градуса, а разъединяются при снижении до 87 градусов.

В настоящее время датчики которые продаются на рынке, зачастую имеют погрешность температуры включения и выключения.

Выявить неисправность датчика можно мультиметром. Однако если предварительные испытания показали, что устройство неисправно, то его следует заменить, так как он не подлежит ремонту. Убедиться в исправности нового контроллера, который был приобретен, можно путем опускания его в горячую воду. К выводным контактам при этом нужно подсоединить щупы, а тестер установить в режим прозвонки. При исправном устройстве, тестер будет издавать соответствующий звуковой сигнал.

Если на семерке не работает вентилятор охлаждения радиатора, то эксплуатировать автомобиль нельзя, пока поломка не будет устранена. Если не устранить такую поломку, то последствия могут повлечь за собой перегрев двигателя автомобиля и последующий его ремонт.

Датчик включения вентилятора на ваз 2114

Каждый водитель знает, что перегрев двигателя — это очень плохо. Ни к чему хорошему он привести не может. Дабы обезопасить мотор от перегрева, автомобили оснащаются вентиляторами охлаждения радиатора. Причем порой он далеко не один.

Сегодня поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременное включение этого охлаждающего устройства, предотвращая нежелательный перегрев.

Внешний вид устройства и расположение

Немного теории

ХарактеристикаПояснение
РасположениеРасполагается датчик в радиаторе печки. Определить, что перед вами именно он, не сложно, поскольку в радиаторе это единственный элемент, к которому подключены провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепежа.
Температура срабатыванияДатчики могут иметь разные температурные пределы. Но для ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового измерителя, ориентируйтесь на тот, который вышел из строя, либо приобретайте с показателя включения и выключения 102 и 87 градусов соответственно
Принцип действияВнутри датчика имеется специальная контактная группа. При нагреве ОЖ в радиаторе эта группа греется и расширяется. Когда расширение доходит до определенного предела, происходит замыкание контактов, они передают сигнал на проводку и вентилятор включается

Причины поломки вентилятора

Есть ряд причин, из-за которых датчик вентилятора может в итоге выйти из строя помимо датчика. Потому их предварительно следует исключить, чтобы убедиться — датчик всему виной.

К причинам отказа в работе вентилятора относят:

  1. Вышел из строя вентилятор. Он может износиться, потерять целостность, получить механические повреждения. Заменить его будет дороже, если сравнивать с датчиком, но выбора нет.
  2. Оборвалась цепь. При проверке датчика обычно применяют метод замыкания двух его контактов. Но если цепь проводки имеет повреждения, это сделать не удастся, а всю вину по неопытности свалят на регулятор.

Если проверка контактами не дала результата, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумуляторной батарее.

Проверка датчика

Для начала советуем проверить датчик, который на ваш взгляд вышел из строя. Даже если окажется, что он не работает действительно, вы по крайней мере будете спокойны.

Плюс обязательно следует проверять новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня подделок достаточно много на рынке, потому всегда есть шанс приобрести не качественный датчик вентилятора.

Искомый объект

Для проверки вам понадобится определенный набор инструментов и материалов, куда входят:

  • Емкость;
  • Вода;
  • Охлаждающая жидкость;
  • Термометр;
  • Мультиметр.

Приступаем к проверке.

  1. Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
  2. Опустите в нее датчик резьбовой частью.
  3. Клемму мультиметра соедините с контактами регулятора. Измерительный прибор должен стоять в режиме замера сопротивления. Хотя если мультиметр имеет функцию прозвонки, тогда выбирайте его.
  4. Поместите в жидкость термометр.
  5. Нагрейте воду.
  6. Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса по Цельсию), контакты должны замкнуться, а мультиметр начнет пищать.
  7. Если этого не произошло, датчик действительно не работает и ему требуется сменщик.

Если вы приобрели нерабочий регулятор, обязательно отправляйтесь в магазин и требуйте замены или возврата денег. Но только при наличии чека. Лучше приобретать запчасти в специализированных, хороших магазинах. Риск попасть на подделку там меньше.

Замена

На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены.

Работа предполагает потребность всего в нескольких инструментах и материалах:

  • Накидной ключ на 30 миллиметров;
  • Тара для слива жидкости охлаждения;
  • Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.

Процесс демонтажа

  1. Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
  2. Отключите от аккумуляторной батареи минусовую клемму.
  3. Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
  4. Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
  5. Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент. Пробка легко выкручивается вручную.
  6. Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
  7. Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость. Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
  8. Вверните пробку обратно.
  9. Отключите контакты от датчика вентилятор.
  10. С помощью ключа на 30 миллиметров откручивается регулятор.
  11. Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
  12. Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.

Медная прокладка на месте

  1. Верните на место электропроводку регулятора вентилятора.
  2. Залейте в расширительный бачок слитый заранее тосол или антифриз.
  3. Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
  4. Верните на место минусовую клемму аккумулятора.
  5. Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
  6. Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива ОЖ

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, можно обойтись без процедуры слива жидкости охлаждения.

Замена регулятора включения вентилятора без этапа слива ОЖ требует наличия опыта и определенных умений. Потому новичку такой способ ремонта применять не рекомендуется.

  • С помощью ключа на 30 миллиметров начинайте откручивать старый датчик, но не до конца.
  • Подготовьте новый датчик.
  • Одной рукой выкручивайте до конца старый регулятор, а второй быстро вставляйте новый.
  • При этом определенная часть тосола вытечет, но это не страшно.
  • После замены обязательно тщательно протрите все участки возле регулятора с помощью сухой ветоши.
  • Убедитесь в отсутствии течи после установки нового устройства.

Здесь особенно важно работать на холодном двигателе, поскольку при нагреве и под давлением после снятия датчика ОЖ может попасть на вас. Последствия контакта кожи с горячей жидкостью описывать вряд ли стоит.

Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах. Особенно это касается резиновых и пластиковых элементов.

Датчик включения вентилятора автомобиля ВАЗ 2114

Датчики и модули управления вентиляторами представляют собой электронные механизмы, обеспечивающие стабильную работу системы кондиционирования воздуха. В зависимости от назначения они могут выполнять различные функции: измерять температуру рабочей среды, регулировать работу вентилятора, контролировать время его включения.

Эксплуатация

Датчик вентилятора на ваз 2114 нужен для охлаждения. Датчик вентилятора у разных моделей имеет разные пределы срабатывания. Датчик включения вентилятора ваз 2114 (8 клапанный двигатель) включается при 102-105 градусах.

Модуль управления вентилятором оснащен микропроцессором с программным обеспечением и микрочипом с контактами, встроенными в один корпус. Специальное покрытие используется для защиты контактов и линий электропередач от загрязнения и воздействия влаги. Модуль управления принимает сигналы, определяет лучшее время активации вентилятора и посылает соответствующий электрический сигнал на контакты реле (находящегося в шахте отопителя). При поступлении тока на обмотку реле происходит перемещение сердечника и короткое замыкание разомкнутых контактов, а это приводит в движение электродвигатель вентилятора.

Обычно тепловые резисторы используются в качестве датчиков температуры охлаждающей жидкости или секции двигателя; это полупроводниковые устройства, которые изменяют сопротивление в зависимости от температуры. Как правило, датчики температуры имеют резьбовое соединение и устанавливаются в сопло крышки блока цилиндров. Современные автомобили часто имеют несколько таких датчиков. Существуют датчики со встроенным микропроцессором, который отвечает за включение предупреждающей лампы, если температура жидкости достигает критической отметки.

В некоторых автомобилях вместо модулей управления и реле с нормально разомкнутыми контактами могут использоваться тепловые выключатели. Обычно биметаллическая пластина входит в конструкцию термовыключателя. Когда охлаждающая жидкость нагревается до определенной температуры, пластина деформируется и толкает стержень. Последний, двигаясь, замыкает контакты, и вентилятор активируется. При понижении температуры вентилятор отключается. Рабочая температура термовыключателя может варьироваться в зависимости от марки автомобиля.

Неисправность

Эти компоненты не имеют определенного срока службы. Они будут служить долго, если следовать рекомендациям по использованию транспортного средства и его систем, предоставленным производителем, соблюдать правила сборки и покупать запасные части, изготовленные из высококачественных материалов. Запасные части чувствительны к влиянию высоких температур, это следует учитывать, если автомобиль используется в жарких погодных условиях. Если есть проблемы подключения, то проверить датчик несложно — нужно только знать где находится этот прибор. Он располагается на выпускном патрубке.

Если встает вопрос, как проверить работу вентиляции и какие могут быть поломки, то на это будет трудно ответить.

Дефекты

  • растрескивание;
  • окисление контактов;
  • обрыв кабелей;
  • повреждение крепежа;
  • загрязнение составных частей;
  • короткое замыкание;
  • расплавление микропроцессора;
  • слияние пластиковых элементов.

Индикация неисправностей

  • непрерывная работа вентиляции при работающем движке;
  • нет реакции вентилятора после повышения температуры или срабатывания кондиционера;
  • ухудшение управляемости машины;
  • снижение эффективности работы кондиционера.

Причины поломки

  • влияние влажности;
  •  использование транспортных средств на плохих дорогах;
  • нестабильность напряжения в электросети;
  • низкое качество компонентов;
  • неправильный монтаж;
  • нарушение водонепроницаемости;
  • частый перегрев.

Если вентилятор включился, значит все исправно.

Замена

Датчики, реле и модули управления вентиляторами обычно не ремонтируются. Если случилась поломка, гораздо лучше купить и установить новую деталь. Нетрудно осуществить замену собственными силами. Но для определения последствий шагов необходимо узнать место и положение этой запчасти (в автомобилях разных моделей одни и те же датчики могут находиться в разных местах). Для этого нужно воспользоваться инструкциями, приведенными в технической документации к автомобилю.

При замене очень высока вероятность необходимости заливки охлаждающей жидкости. Этот процесс очень трудоемкий, и если самостоятельно его невозможно осуществить, то необходимо обратиться за помощью к профессионалам. Тем не менее, замена датчика включения вентилятора может быть проведена самостоятельно. Датчик вентилятора ваз 2114 (инжектор) расположен очень удобно.

При самостоятельной установке следует воспользоваться следующей инструкцией:

  • Отсоединить отрицательный полюс от аккумулятора.
  • Открыть доступ к месту позиции детали. Скорее всего, для этого придется снять фильтр или радиатор.
  • Слить охлаждающую жидкость.
  • Отвинтить дефектный датчик, установите на его место новый.
  • Установить демонтированные компоненты в обратном порядке.

Хорошо обслуживаемые приборы — это гарантия безопасной и комфортной езды. Если какой-либо из этих компонентов вышел из строя, их замена не должна быть отложена в долгий ящик, так как в противном случае это может привести к выходу из строя двигателя.

Видео по теме

Обманка ДТОЖ или как понизить температуру включения вентилятора ВАЗ 2114 1.5 8кл

И так, Всем владельцам инжекторных Самар и 10го семейства АвтоВаза известна проблема перегрева движка в летний период времени, а особенно в городских пробках, когда система охлаждения закипает, лопаютса расширительные бочки и патрубки. А всё потому что темпиратура включения вентилятора состовляет 101 — 103°C, а выключение при 97°С. Как с этим бороться?

Существует 3 способа понизить температуру включения вентилятора (по моим наблюдениям и поискам в и-нэте): 1. Перепрошивка ЭБУ, 2. С помощью Бортового компьютера с поддержкой функции “Тропики”, 3. Добавлением дополнительного рэле с кнопкой вкл/выкл в цепь электровентилятора. Первые два варианта дорогостоящие, а на третий (лично мне:)) заморачиватся в лом.

Долго я мирился с этим температурным режимом, меняя патрубки, крышки, бочки, датчики (ДТОЖ), читая посты про переделки всей охлождающей системы двигателя, пока не пообщался с одним знакомым автомехаником у которго в 10ке прогорела прокладка, и он ковыряя свой движок рассказал что хочет собрать какую то там схемку с дополнительным ДТОЖ, чтоб раньше включался винт. охлаждения. Короче он закинул мне в голову идею для размышления: Как это сделать?!

Долго размышляя как подключить дополнительный датчик в схему управления винтом я вспомнил что ДТОЖ — Это ТЕРМОРЕЗИСТОР! а при его нагреве сопротивление уменьшается, чем выше темпиратура, тем ниже сопротивление (Не зря я 4 года учился в радиотехническом техникуме).

Терморезистор — это сопротивление которое меняется в зависимости от воздействия на него температуры окружающей среды!

Теперь самое интересное : ПРИ ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ РЕЗИСТОРОВ СОПРОТИВЛЕНИЕ УМЕНЬШАЕТСЯ!

И тут я понял что мне надо сделать: всего лишь параллельно подключить к ДТОЖ резистор нужного номинала через кнопку.



Схема включения

Я начал высчитывать какого номинала резистор мне нужен, с помощью таблици сопротивлений на выводах датчика ДТОЖ при различных температурных режимах.

Таблица сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

и формулы расчёта параллельных соединений сопротивления подбирал нужный номинал резистора. (с формулой не заморачивался, в и-нэте полно сайтов которые всё сделают за Вас, только укажите номиналы и там всё расчитается). Учитывая что в таблице приблизительные данные, я высчитал 5кОм.

Приобрёл 3 номинала: 4,5; 5; и 5,5 кОм (Стоимость резистора 2р).

По мимо резистора мне понадобились: кусок двойного провода (я использовал 2ве жилы (1 пару) от интернетовского кабеля UTP, в данном случае очень удобно), Кнопка с фиксацией (у меня она была, ниже расскажу для чего она нужна), и разьёмчик к этой кнопке (ну это на ваше усмотрение).

Далее я начал воплощать в жизнь мою идею: протянул провод от датчика (из подкапотного пространства) к центральной части торпеды. одну жилу примотал к первому концу кнопки (проводку разьёма), вторую жилу к одному концу резистора, а вторй конец резистора ко второму концу кнопки (проводку разьёма). Под капотом эти жилы я вставил

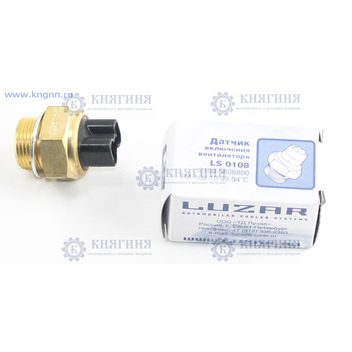

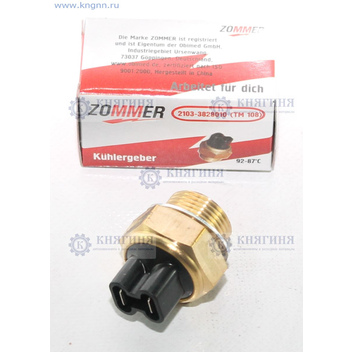

Датчики переключения вентилятора TM108M

Общая информация:

Датчик включения автомобильного вентилятора типа TM108M 3808000 G . . 3808000-08G предназначен для контроль работы вентиляторов в системе охлаждения двигателя автомобилей ВАЗ, АЗЛК, ЗАЗ.

Датчик выполнен по двухпроводной схеме питания; корпус изделия изолирован от электрическая цепь.Датчик включения вентилятора вместе с реле кратковременного отключения с номинальным в системе электрооборудования с номинальным напряжением используется управляющий ток до 0,2 А. постоянного тока 12 В.

Датчик соответствует требованиям ГОСТ 3940 и изготавливается в едином климатическом исполнении. исполнение У по ГОСТ 15150 для внутреннего рынка и на экспорт.

Варианты конструкции и типы автомобилей, на которые можно установить датчик TM108M, представлены в таблице.

Изделие сохраняет работоспособность при изменении напряжения питания от 10,8 В до 15 В, а также имеет защиту от переполюсовки питающего напряжения. Возможно Изготовить датчик по индивидуальному заказу с разной температурой включения / выключения.

Датчики включения вентилятора ТМ108М установлены в радиаторе системы охлаждения автомобиля. Подключение выводов датчика:
- провод «+ 12В» - к контакту катушки зажигания «+ 12В» или к другой точке цепь + 12В;
- «UPR» (отмечен желтой меткой) - к выводу обмотки реле управления вентилятором;
- «0В» - к «массе» автомобиля.

При ошибочном включении контактов «UPR» и «0V» вентилятор начинает работать. сразу после включения зажигания автомобиля.

Гарантийный срок эксплуатации - 3 года со дня ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя действительны в течение 4-х лет со дня изготовления изделия.

Технические характеристики:

Проект

Температура включения / выключения, ° С

Применяемость

L *, мм

D *, мм

TM108M 3808000 ГЧ

96/91

ЗАЗ-1102, ЗАЗ-1105

225

5,3

TM108M 3808000-01 ГЧ

96/91

850

5,3

TM108M 3808000-02 ГЧ

96/91

500

5,3

TM108M 3808000-03 ГЧ

92/87

850

5,3

TM108M 3808000-04 ГЧ

92/87

ЗАЗ-1102, ЗАЗ-1105

225

5,3

TM108M 3808000-05 ГЧ

92/87

ВАЗ-2103, ВАЗ-2106, АЗЛК-2141, АЗЛК-21412, ЗАЗ-1102, ЗАЗ-1105

415

6,3

TM108M 3808000-06 ГЧ

96/91

ВАЗ-2108, ВАЗ-2109, ВАЗ-1111, ВАЗ-1102, ВАЗ-1105

415

6,3

TM108M 3808000-07 ГЧ

88/83

225

5,3

TM108M 3808000-08 ГЧ

88/83

415

5,3


Схема подключения:


Габаритный чертеж:


Не работает переключатель скорости вентилятора.

Мой переключатель скорости вентилятора не работает при первых нескольких настройках. Работает только на самых высоких настройках. Иногда все они работают, а иногда нет. Это происходило в течение последнего месяца, и я не могу понять, что происходит. Если у кого-то есть предложения о том, что я должен проверить, чтобы исправить это, я был бы очень признателен. (Модель 2008 г.)

Обновление:
Большое спасибо jbob! Это был резистор вентилятора. Заменить очень просто. Это займет около 10 минут.Я опубликую ссылку, которая даст вам пошаговое руководство о том, как исправить эту небольшую ситуацию.

Замена резистора двигателя вентилятора HVAC
Вот как я заменил резистор двигателя вентилятора HVAV в Tacoma 2005 года выпуска.

Симптомом плохого резистора для меня было то, что вентилятор кондиционера / нагревателя будет работать только на высокой мощности. Сначала это прерывисто, а затем почти постоянно.

Сначала позвольте сказать, что это 3-й резистор для этого грузовика. Кажется, они прослужили мне около 18 месяцев.Первая замена была на гарантии, и после того, как все проверили, решили заменить резистор. Как только они решили, что парню потребовалось около 15 минут, чтобы заменить его. Несколько дней назад я позвонил в местное торговое представительство, оценка обслуживания составляла от 1 до 2,5 часов работы и 38,17 доллара за резистор (рекомендованная розничная цена 28,89 доллара). Вот почему я решил сделать это сам.

Первая проблема - найти, где эта чертова штука. В руководстве по обслуживанию он выглядит рядом с двигателем вентилятора, на самом деле он находится рядом с брандмауэром, немного левее (со стороны водителя) от двигателя вентилятора.Теперь тощий маленький парень мог бы добраться до этого довольно легко, но для большого старого толстого парня вроде меня (59, 6 футов 6 дюймов, 325 фунтов) это совсем не гибкое - не так-то просто. Я попытался залезть под воду, но никак не мог застрять в голове и плечах, чтобы хорошо рассмотреть.

В итоге я потянул переднее пассажирское сиденье для доступа. Это все еще непросто, но, по крайней мере, выполнимо.

http://i296.photobucket.com/albums/m...orlocation.jpg

Теперь, когда я знаю, где он находится, я считаю, что могу поменять его, не снимая сиденья.

Первый шаг после того, как вы обнаружите, что это отсоединение жгута проводов, он довольно легко снимается, затем идут 2 винта, удерживающих резистор. Один слева, если вы смотрите на него, есть второй на примерно в том же положении - но на задней панели устройства и почти не видно. Я не мог этого видеть, как далеко я ни заходил под приборной панелью.

http://i296.photobucket.com/albums/m...sconnected.jpg

Но вы можете это почувствовать. Вам понадобится 5.Торцевая головка 5 мм на приводной трещотке ¼ ”. Это должен быть диск диаметром ¼ дюйма, потому что ничего большего не поместится на задний винт и в доступное пространство. А так мне пришлось отодвинуть ковер, чтобы добраться до скрытого винта.

http://i296.photobucket.com/albums/m...tbackscrew. jpg

Удалите оба винта, и резистор выпадет вам в руку, вставьте новый, убедившись, что небольшой зацеп за резистор поскольку вилка обращена к вам.

http://i296.photobucket.com/albums/m...storholder.jpg

Заведите оба винта, слегка затяните, подсоедините жгут проводов И. . .

Поздравляем!

Вот и все, готово.

Часть 2 - Как проверить топливные форсунки (Toyota 1.8L)

ТЕСТ 2: Проверка сопротивления топливной форсунки

Теперь, когда вы определили «мертвый» цилиндр, следующий шаг - проверить, имеет ли топливная форсунка этого цилиндра значение внутреннего сопротивления, которое резко отличается от остальных 3.

Я объясню: в топливную форсунку встроено определенное внутреннее сопротивление. Когда топливная форсунка выходит из строя, это внутреннее сопротивление изменяется. Итак, измерив сопротивление топливной форсунки и сравнив его с другими ... мы можем сделать вывод, что это плохо или нет.

ПРИМЕЧАНИЕ: Все четыре топливных форсунки на вашей Toyota не будут иметь одинаковое значение сопротивления. Это нормально, потому что их сопротивление будет очень небольшим.Что НЕ является нормальным, это когда значение сопротивления топливной форсунки резко отличается по сравнению с другими ... вы знаете, что одна из них плохая. Вот пример:

  1. Форсунка цилиндра № 1: 6,45 Ом
  2. Форсунка цилиндра № 2: 7,65 Ом
  3. Форсунка цилиндра № 3: 1,15 Ом <резкая разница указывает на неисправность форсунки.
  4. Форсунка цилиндра 4: 7,20 Ом

Во-вторых, чтобы получить наиболее точную картину состояния проверяемых топливных форсунок, двигатель вашего автомобиля Toyota необходимо прогреть.Ключевое слово здесь - тепло. Если двигатель горячий (нормальная рабочая температура), дайте ему остыть в течение от 45 минут до часа.

Хорошо, вот шаги:

  1. 1

    Отсоедините все четыре форсунки от их электрических разъемов . Хотя вы можете протестировать только одну топливную форсунку, я рекомендую проверить все четыре на вашей Toyota.

  2. 2

    Включите мультиметр и выберите режим Ом и с помощью тестовых проводов мультиметра проверьте штыревые лопаточные выводы первой топливной форсунки, которую вы собираетесь проверить.

    ПРИМЕЧАНИЕ: Неважно, какой цвет испытательного провода вы используете для проверки любого из двух лопаточных выводов с вилкой топливной форсунки, полярность выводов не важна при проверке сопротивления (Ом) топливных форсунок.

  3. 3

    Запишите это значение в Ом на листе бумаги после измерения внутреннего сопротивления этой первой топливной форсунки. Вы будете использовать это значение сопротивления, чтобы сравнить его с тремя другими через несколько секунд.

    Не забудьте записать, к какому цилиндру двигателя относится данная топливная форсунка. Вы можете использовать изображение в средстве просмотра фотографий как вспомогательное средство для идентификации цилиндров.

  4. 4

    Проверьте оставшиеся топливные форсунки и, как и раньше, запишите их значение в омах (зарегистрированное мультиметром).

Хорошо, со значениями сопротивления всех топливных форсунок на бумаге, давайте интерпретируем ваши результаты.Выберите один из следующих СЛУЧАЙ:

ВАРИАНТ 1: Все значения сопротивления мультиметра почти идентичны . Этот результат указывает на исправность топливных форсунок. Так что, если ваш автомобиль испытывает грубый режим холостого хода или состояние пропусков зажигания или коды пропусков зажигания, топливные форсунки не виноваты.

Вот почему: когда вы обнаружите одну неисправную топливную форсунку, у этой будет совершенно другое значение сопротивления (сопротивления). И это несомненно подтвердит, что топливная форсунка неисправна.

Теперь, если ваш автомобиль все еще отсутствует, взгляните на следующий раздел этой статьи:

  1. Простая стратегия диагностики топливных форсунок.

ВАРИАНТ 2: Одно из четырех значений сопротивления мультиметра сильно отличается. : это говорит вам, что конкретная топливная форсунка на вашей Toyota с совершенно другим значением сопротивления плохая.

Я предлагаю вам еще раз проверить эту топливную форсунку, чтобы убедиться в значении сопротивления (сопротивления).Если это значение остается прежним, топливная форсунка неисправна.

ТЕСТ 3: Замена топливных форсунок

Время от времени вы сталкиваетесь с ситуацией, когда вы проверили все четыре форсунки, и они прошли испытание на сопротивление, и вы все еще думаете, что топливная форсунка находится за пропуском зажигания (грубый холостой ход).

Чтобы окончательно исключить топливную форсунку как хорошую или плохую ... следующий шаг - заменить топливную форсунку, которая принадлежит «мертвому» цилиндру, на соседнюю.

Другими словами, вы меняете топливную форсунку цилиндра, который, как вы знаете, не дает пропусков зажигания, на тот, в котором пропуски зажигания, если теперь пропуски зажигания переместятся в цилиндр, в котором раньше не было пропусков зажигания ... теперь вы знаете, за пределами тени есть сомнения, что топливная форсунка плохая.

ВАЖНАЯ ИНФОРМАЦИЯ: Примите все необходимые меры предосторожности, поскольку на этом этапе проверки вы будете работать с топливом. Бензин легко воспламеняется. Ваша безопасность - это ваша ответственность. Если вы никогда раньше не снимали / не заменяли топливную форсунку... обратитесь к руководству по ремонту вашей Toyota (нет, не к руководству пользователя в перчаточном ящике!).

Это то, что вам нужно сделать:

  1. 1

    Снимите топливную форсунку из цилиндра, который вы обнаружили «мертвым» при выполнении ручного теста балансировки цилиндров в ТЕСТЕ 1.

    ВАЖНАЯ ИНФОРМАЦИЯ: Подробные инструкции по снятию и замене топливной форсунки см. В руководстве по сервисному ремонту.

  2. 2

    Замените топливную форсунку на другую.Другая топливная форсунка должна быть из цилиндра, который, как вы подтвердили, не был "мертвым" в ИСПЫТАНИИ 1.

  3. 3

    Установите на место рампу топливной форсунки в соответствии с инструкциями в руководстве по сервисному ремонту.

  4. 4

    Запустите двигатель , убедившись, что у вас нет утечек топлива и что топливо, пролитое во время замены топливной форсунки, полностью высохло.

  5. 5

    Выполните тест баланса цилиндров в соответствии с инструкциями в ТЕСТЕ 1.

    Вам нужно посмотреть, переместился ли пропуск зажигания в цилиндр, в котором вы установили топливную форсунку, которая, по вашему мнению, неисправна.

Давайте разберемся, что означает ваш результат теста:

ВАРИАНТ 1: пропуск воспламенения переместился туда, где была заменена топливная форсунка. : Этот результат теста говорит вам, что топливная форсунка неисправна и требует замены.

СЛУЧАЙ 2: пропуск зажигания НЕ переместился туда, где была заменена топливная форсунка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
