Основные датчики системы впрыска автомобилей ВАЗ

Система впрыска топлива современных автомобилей ВАЗ включает в себя целый ряд датчиков, обеспечивающих корректную работу двигателя. Рассмотрим основные из них:

• Датчик массового расхода воздуха (ДМРВ)
• Датчик температуры охлаждающей жидкости
• Датчик положения коленчатого вала
• Датчик положения дроссельной заслонки
• Датчик детонации
• Лямбда-зонд
• Датчик скорости автомобиля

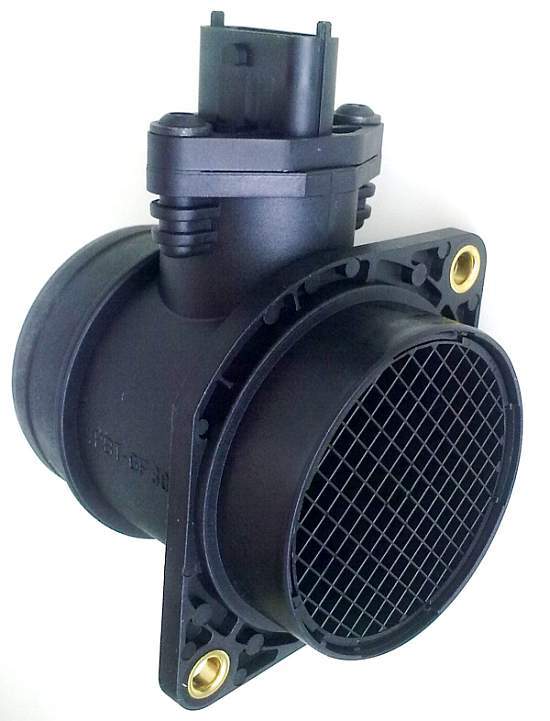

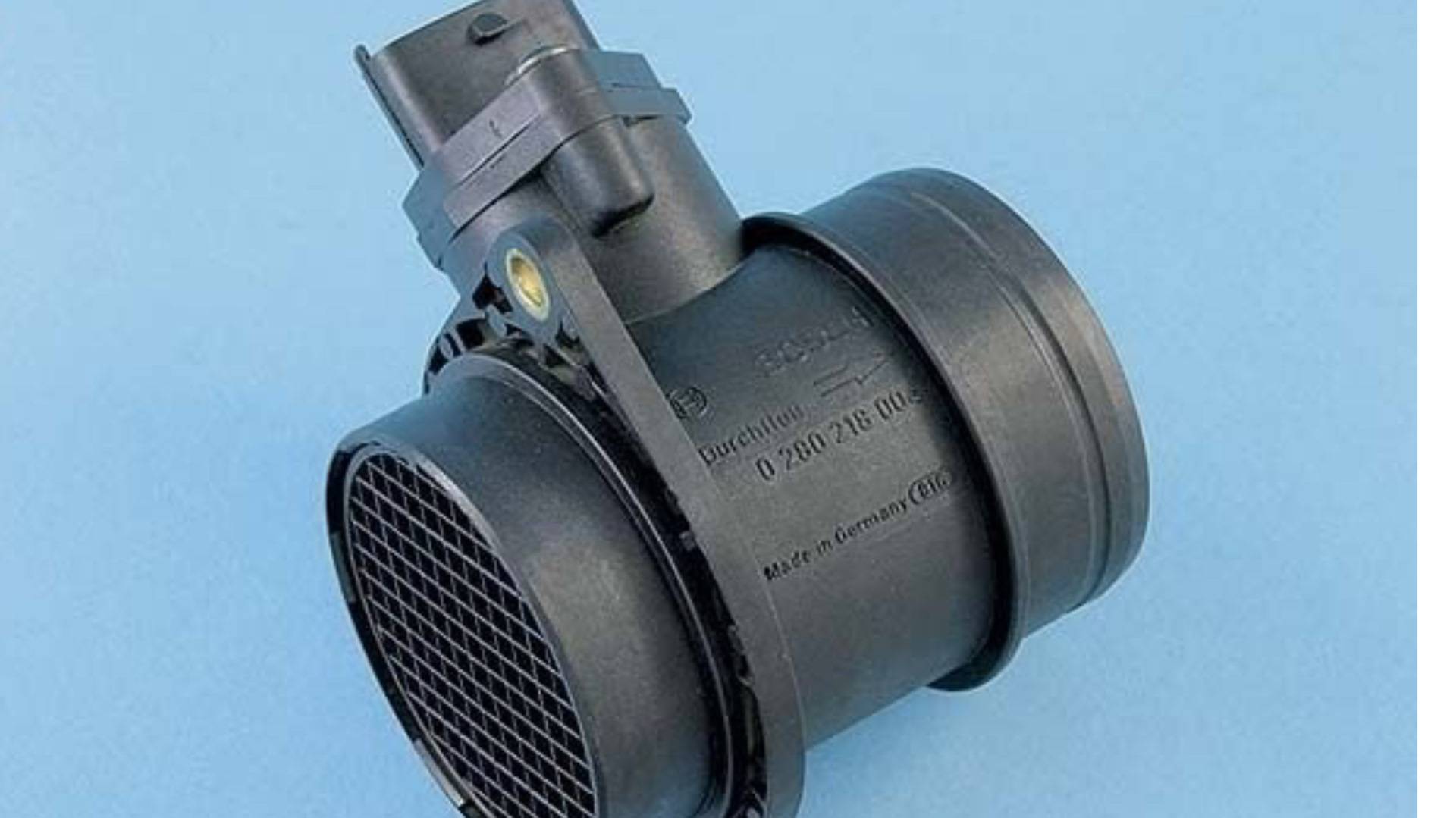

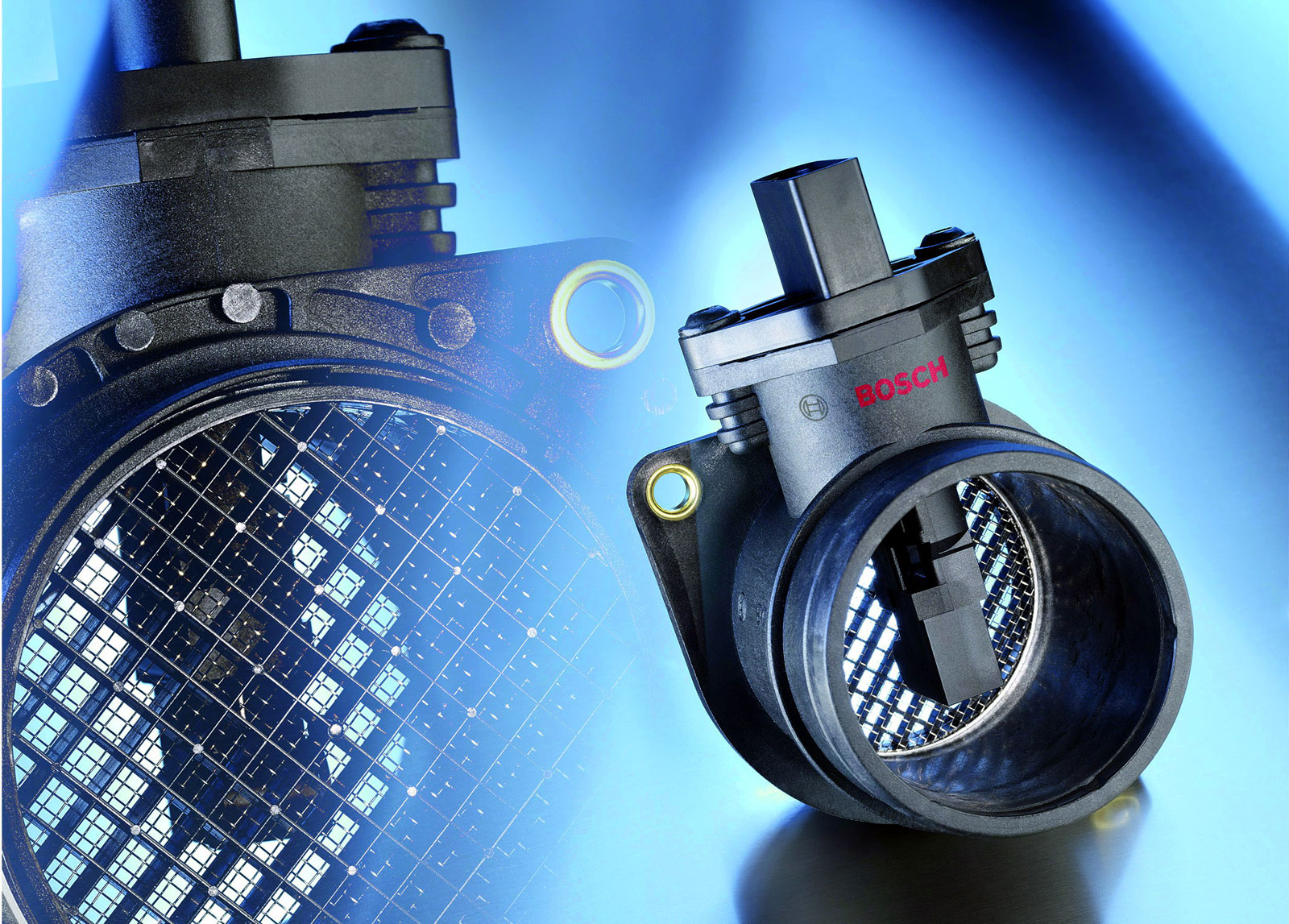

Датчик массового расхода воздуха (ДМРВ)

ДМРВ является одним из ключевых элементов системы впрыска. Его основные функции:

• Измерение количества поступающего в двигатель воздуха
• Передача данных в электронный блок управления (ЭБУ) для расчета необходимого количества топлива

ДМРВ устанавливается сразу после воздушного фильтра. Принцип его работы основан на термоанемометрическом методе — нагретый чувствительный элемент охлаждается проходящим воздухом, изменяя свое сопротивление.

Как проверить исправность ДМРВ на ВАЗ.

1. Измерить расход воздуха на холостом ходу (должен быть 8-10 кг/ч) и при 3000 об/мин (28-32 кг/ч).
2. Заменить на заведомо исправный датчик и сравнить работу двигателя.
3. Замерить напряжение на выключенном двигателе — должно быть около 1 В.

Датчик температуры охлаждающей жидкости

Этот датчик контролирует температуру охлаждающей жидкости и передает информацию в ЭБУ. На основе его показаний:

• Включается и выключается вентилятор системы охлаждения
• Регулируются обороты холостого хода на непрогретом двигателе
• Корректируется состав топливовоздушной смеси

Датчик представляет собой термистор, устанавливаемый между термостатом и головкой блока цилиндров. Его сопротивление меняется в зависимости от температуры.

Типовые значения сопротивления датчика температуры ОЖ ВАЗ:

• При 100°C — около 177 Ом
• При 25°C — около 2800 Ом
• При 0°C — около 9400 Ом

Датчик положения коленчатого вала

Датчик положения коленвала (ДПКВ) выполняет следующие функции:

• Определяет частоту вращения коленчатого вала
• Передает информацию о положении коленвала в ЭБУ
• Обеспечивает синхронизацию работы форсунок и системы зажигания

ДПКВ устанавливается напротив зубчатого венца на маховике двигателя. Он генерирует импульсы при прохождении зубьев венца, по которым ЭБУ определяет обороты и положение коленвала.

Признаки неисправности ДПКВ:

• Двигатель не запускается или глохнет
• Плавающие обороты холостого хода
• Перебои в работе двигателя
• Повышенный расход топлива

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки (ДПДЗ) информирует ЭБУ об угле открытия дроссельной заслонки. На основе его показаний:

• Рассчитывается необходимое количество топлива
• Корректируется угол опережения зажигания
• Определяются режимы работы двигателя (холостой ход, частичная или полная нагрузка)

ДПДЗ представляет собой потенциометр, установленный на оси дроссельной заслонки. При ее открытии изменяется напряжение на выходе датчика.

Как проверить ДПДЗ на ВАЗ:

1. При закрытой заслонке напряжение должно быть 0,5-0,7 В
2. При полностью открытой — 4-4,5 В
3. Напряжение должно плавно изменяться при открытии заслонки

Датчик детонации

Датчик детонации (ДД) предназначен для обнаружения детонационного сгорания топлива в цилиндрах двигателя. Его основные функции:

• Регистрация вибраций блока цилиндров, возникающих при детонации
• Передача сигнала в ЭБУ для корректировки угла опережения зажигания

ДД устанавливается на блоке цилиндров и представляет собой пьезоэлектрический датчик, генерирующий напряжение при механических колебаниях.

Признаки неисправности датчика детонации:

• Снижение мощности двигателя
• Повышенный расход топлива
• Характерный металлический стук в двигателе при ускорении

Лямбда-зонд (датчик кислорода)

Лямбда-зонд контролирует содержание кислорода в выхлопных газах. Его показания используются ЭБУ для:

• Корректировки состава топливовоздушной смеси
• Обеспечения оптимальной работы каталитического нейтрализатора

На автомобилях ВАЗ с нормами выбросов Евро-2 устанавливается один лямбда-зонд, с Евро-3 — два (второй контролирует работу нейтрализатора).

Возможные проблемы с лямбда-зондом:

• Выход из строя после 80-100 тыс. км пробега
• Загрязнение чувствительного элемента
• Повреждение электропроводки

Датчик скорости автомобиля

Датчик скорости (ДС) устанавливается на коробке передач и выполняет следующие функции:

• Измерение скорости движения автомобиля
• Передача данных в ЭБУ для корректировки состава смеси и угла зажигания
• Обеспечение работы спидометра

На автомобилях ВАЗ используются импульсные датчики скорости, генерирующие сигналы определенной частоты в зависимости от скорости вращения выходного вала КПП.

Признаки неисправности датчика скорости:

• Неправильные показания спидометра
• Нестабильная работа двигателя на постоянной скорости
• Проблемы с переключением передач (для автомобилей с АКПП)

Регулятор холостого хода (РХХ)

Регулятор холостого хода, хотя и не является датчиком в полном смысле этого слова, играет важную роль в системе впрыска. Его основные функции:

• Поддержание стабильных оборотов холостого хода
• Компенсация изменений нагрузки на двигатель (включение кондиционера, усилителя руля и т.д.)

РХХ представляет собой шаговый двигатель, который по команде ЭБУ изменяет сечение воздушного канала в обход дроссельной заслонки.

Как проверить работоспособность РХХ:

1. Снять регулятор и проверить подвижность штока
2. Очистить шток и канал от загрязнений
3. Проверить сопротивление обмоток (должно быть около 50 Ом)

Регулятор давления топлива (РДТ)

Регулятор давления топлива, хотя и не является датчиком, важен для корректной работы системы впрыска. Его функции:

• Поддержание постоянного давления в топливной рампе
• Сброс излишков топлива обратно в бак

РДТ устанавливается на топливной рампе и соединен с впускным коллектором вакуумной трубкой для компенсации изменений разрежения.

Проверка работоспособности РДТ:

• Давление в рампе на холостом ходу без вакуумной трубки: 2,8-3,2 бар
• С подключенной вакуумной трубкой: 2,2-2,4 бар

Диагностика неисправностей датчиков впрыска ВАЗ

При возникновении проблем с датчиками системы впрыска необходимо провести диагностику. Основные методы:

• Считывание кодов ошибок с помощью диагностического оборудования
• Проверка электрических параметров датчиков мультиметром
• Визуальный осмотр на предмет механических повреждений и загрязнений
• Замена подозрительного датчика на заведомо исправный

Общие признаки неисправности датчиков впрыска:

• Затрудненный запуск двигателя
• Нестабильная работа на холостом ходу
• Повышенный расход топлива
• Снижение мощности и динамики автомобиля
• Появление рывков при движении

При обнаружении подобных симптомов рекомендуется провести комплексную диагностику системы впрыска в специализированном автосервисе.
