Датчик Холла на базе «44E» для Arduino KY-003
Устройство фиксирует наличие постоянного магнитного поля. Модуль датчика холла KY-003 в основном используется в автоматике, электромеханике для определения параметров движения деталей механизмов. KY-003 применяется в системах и приборах бытового, учебного и развлекательного назначения. Хорошо подходит в качестве наглядного пособия для изучения эффекта Холла.
Принципиальные преимущества
Датчик Холла срабатывает при поднесении постоянного магнита. Для работы KY-003 хорошо подходят неодимовые магниты. Благодаря эффективности неодимового сплава достаточно магнита небольшого размера. Датчик реагирует только на один полюс магнита. Определить полюс магнита на который реагирует датчик следует экспериментально. Для определения параметров вращательного движения на колесе закрепляют один или несколько магнитов. При прохождении мимо датчика на его выходе формируется импульс. Чем больше магнитов установлено на вращающемся колесе, тем точнее измерение.
Есть другая схема использования датчика Холла. Установить много магнитов на колесе дорого и сложно. При установке следует соблюдать полярность. Можно использовать всего один. Магнит и модуль датчика Холла закреплены неподвижно друг напротив друга. Между ними находится диск с отверстиями связанный механически с осью двигателя. Диск изготовлен из немагнитной стали экранирующей слабое поле магнита. Благодаря чередованию при движении прорезей и металла на выходе датчика присутствуют импульсы. Эта конструкция аналогична фотопрерывателю, но имеет ряд преимуществ. Магнит в отличии от светодиода неможет погаснуть, а это существенно повышает надежность. Экономиться ток питания, ненужны провода светодиода. Важное преимущество – работа в условиях повышенной влажности. При конденсации влаги на линзе фотоприбора оптопара прекращает работу, а для датчика Холла конденсация совершенно незаметна.
Делают еще проще. Ненужен диск с прорезями и отдельный магнит. Если в редукторе применены металлические шестерни, то намагничивают зубцы шестерни и рядом закрепляют модуль датчика Холла.
Компоненты
Микросхема 44E 938 имеет 3 вывода, содержит чувствительный к магнитному полю полупроводник, усилитель сигнала и цепи обеспечивающие логический сигнал на выходе.
Светодиод L1 светится при срабатывании датчика.
Плата модуля KY-003 имеет отверстия для крепления.
Существуют также аналоговый и комбинированный датчики Холла.
Характеристики KY-003:
— напряжение питания, В: 5
— Размеры, мм: 32 X 15 X 12

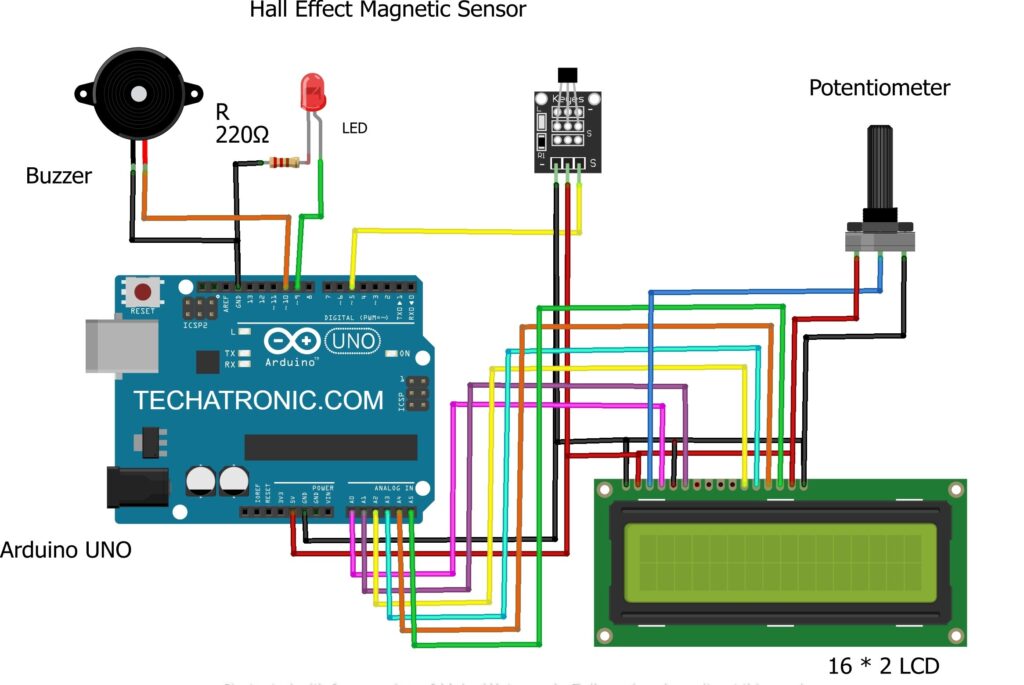

Подключение KY-003:
«S» — цифровой выход
«средний контакт» — +5 В
«-» — общий
Данный модуль возможно приобрести в наборе с дополнительными датчиками и модулями.
Пример кода (скетч) для Arduino и KY-003
Оставьте отзыв об этом товаре первым!
Сравнение 0
+7 (495) 1434323
Корзина 0ПустоОформить заказ
KY-003 модуль датчика холла для Arduino From 17.
6 UAHProduct id: 113308
Manufacturer:
Описание: Модуль для обнаружения магнитного поля (датчик Холла). Датчика: A3144, напряжение питания: 4,5… 24В. Распиновка (со стороны разъема): 1-пин: (-) питания, 2-пин: (+) питания, 3-пин: сигнальный. Размеры: 15х20мм
Тип: Датчик
on stock: 9 pcs
9 pcs — RADIOMAG-Kyiv
| 1+ | 21 UAH |
| 10+ | 19.3 UAH |
| 100+ | 17.6 UAH |
Technical description KY-003 модуль датчика холла для Arduino
With this product buy
| Ah280-PG-B Product id: 163350 |
Manufacturer: Diodes
Active Components > Sensors
Корпус: SIP-3
Описание: Датчик Холла. Рабочая точка: 60G, точка разъединения: 10G, гистерезис: 15G
Выход/интерфейс: Digital
Питание, V: 2,5.
..5,5 V
Температура, °C: -40…+85 °C
Тип датчика: Датчик Холла
Тип монтажа: THT
42 pcs — stock Kyiv
9 pcs — RADIOMAG-Kyiv
5 pcs — RADIOMAG-Lviv
5 pcs — RADIOMAG-Kharkiv
10 pcs — RADIOMAG-Odesa
10 pcs — RADIOMAG-Dnipro
100 pcs — waiting 20.04.2023
|
| Датчик касания (сенсорная кнопка) TTP223B, Arduino Product id: 103094 |
Manufacturer: Arduino
Constructors and kits > Arduino
Описание: Цифровой датчик касания TTP223B. Используется для коммутации электрических цепей (включатель/выключатель), является отличной заменой традиционным механическим кнопкам. Питание:2.
..5,5V, габариты:24x24x7,2мм
Тип: Датчик
55 pcs — stock Kyiv
15 pcs — RADIOMAG-Kyiv
15 pcs — RADIOMAG-Lviv
7 pcs — RADIOMAG-Kharkiv
6 pcs — RADIOMAG-Odesa
16 pcs
|
| Модуль датчик света на LM393 Product id: 103099 |
Constructors and kits > Arduino
Описание: Датчик обнаружения света на фоторезисторе. Порог срабатывания компаратора регулируется переменным резистором. Выход компаратора более чем 15 мА, рабочее напряжение: от 3,3В до 5В, цифровой выход компаратора, компаратор: LM393
Тип: Датчик
3 pcs — RADIOMAG-Lviv
5 pcs — RADIOMAG-Kharkiv
2 pcs — RADIOMAG-Odesa
3 pcs — RADIOMAG-Dnipro
|
| Датчик освещенности Arduino (Bh2750) Product id: 110012 |
Manufacturer: Arduino
Constructors and kits > Arduino
Описание: Датчик освещенности, встроенный сенсор и цифровой преобразователь. Цифровой выход, нечувствителен к фоновому свету. Спектральная характеристика близка к визуальной чуствительности. Для широкого диапазона, точность измерения — 1 люкс. Напряжение питания: 3…5В. Диапазон данных: 0…65535 Lux, интерфейс I2C.
Тип: Датчик
32 pcs — stock Kyiv
5 pcs — RADIOMAG-Kyiv
1 pcs — RADIOMAG-Lviv
3 pcs — RADIOMAG-Kharkiv
4 pcs — RADIOMAG-Odesa
3 pcs — RADIOMAG-Dnipro
|
5 UAH| Arduino Nano v3.0 board Atmega328 Product id: 123021 |
Constructors and kits > Arduino
Описание: Микроконтроллер: ATmega328P. Тип корпуса: TQFP-32. Рабочее напряжение: 5В. Входное напряжение (рекомендованное): 7-12В. Цифровых входов/выходов: 14 (из которых 6 могут быть использованы как ШИМ). Аналоговых входов: 8. Сила тока на входах/выходах: 40 мА. Сила тока для 3.3В выхода: 50 мА. Память: 32 кБ из которых 2кБ используется бутлоадером. SRAM: 2 кБ. EEPROM: 1 кБ. Частота: 16 МГц
Тип: Отладочная плата
370 pcs — stock Kyiv
11 pcs — RADIOMAG-Kyiv
10 pcs — RADIOMAG-Kharkiv
10 pcs — RADIOMAG-Odesa
2 pcs — RADIOMAG-Dnipro
|
4 UAH| Related products |
|
LAN модуль на базе ENC28J60 для Arduino Nano V3 Product id: 176759 |
Адам Мейер | Arduino + различные датчики Холла
Я был близок к тому, чтобы назвать это «Магниты, как они работают?» Но я подумал, что это может больше запутать, чем позабавить. Кроме шуток, датчики Холла довольно крутые, а также довольно простые в использовании, но есть несколько типов, о которых вы, возможно, не знаете, и я подумал, что сейчас самое время представить их, если ваш следующий проект нуждается в датчиках. некоторые магнитные силы.
Если вы не знаете, датчик Холла — это устройство, реагирующее на магнитное поле. Наиболее распространенной реакцией является то, что датчик, действующий как цифровой переключатель, «включается» при наличии достаточно сильного магнитного поля.
И на самом деле большинство людей, впервые заглянув в них, знают только об этом. Но реальность такова, что существует множество различных типов, от тех, которые выводят аналоговый сигнал в зависимости от силы и полярности магнита, до тех, которые фиксируются при восприятии достаточно сильного поля, но не отключаются до тех пор, пока не появится такое же сильное поле. , ощущается противоположное поле.
Все датчики на эффекте Холла рассчитаны на работу с определенной силой магнитного поля (измеряется в Гауссах), которая рассеивается по мере удаления от магнита. Как и звук, он мягче, когда вы находитесь дальше от источника. Единственная причина, по которой это важно, заключается в том, что расстояние, которое магнит должен пройти до одного из этих датчиков, чтобы вызвать его, полностью зависит от силы магнитов. Таким образом, действительно мощный магнит вызовет срабатывание датчика с большего расстояния, чем слабый магнит. Звучит очевидно, я знаю, но эти датчики также имеют максимальный рейтинг Гаусса.
Мы рассмотрим 3 датчика:
OPTEK Technology OH090U — простой датчик Холла
Melexis US1881 — фиксирующий датчик Холла
Allegro A1321 — ратиометрический линейный датчик Холла
OPTEK Technology OH090U
8 можно приобрести на сайте digikey по цене 1,75 доллара США), вероятно, это то, о чем вы думаете, когда думаете о датчике на эффекте Холла, этот парень действует точно так же, как цифровой геркон, когда магнитное поле приближается достаточно близко, он переключается. В случае OH090U, он переключается на НИЗКИЙ уровень. Таким образом, когда магнитное поле с минимальным значением запуска не обнаружено, выходной контакт OH090U будет равен напряжению источника (от 4,5 В до 24 В), а когда поле с минимальной силой запуска находится в пределах диапазона, выходной контакт будет заземлен.
или 0в.Одна приятная особенность OH090U заключается в том, что он срабатывает по Шмитту. Это означает, что существует промежуток между тем, когда он срабатывает, и срабатывает. Таким образом, если датчик срабатывает при 90 Гс, он не сработает, пока не упадет ниже 65 Гс. Это предотвращает его срабатывание вкл/выкл/вкл/выкл, если магнит находится прямо на пике этой минимальной точки срабатывания.
Подключение
В технической документации на OH090U сказано, что вам нужен конденсатор между землей и выходным контактом, однако в моих тестах он отлично работал без него. Это, вероятно, для сглаживания сигнала, и в 95% случаев это будет нормально без конденсатора, но если вы планируете использовать это для автоматических целей или других ситуаций, которые могут нанести вред людям, если это будет чтобы дать осечку, используйте конденсатор, серьезно. Для работы датчика требуется резистор 500–860 Ом между VCC (V+) и выходным контактом.
Melexis US1881
Melexis US1881 (доступен в компании sparkfun по цене 0,95 долл.
США) представляет собой фиксирующий датчик Холла, означающий, что после срабатывания он фиксируется и не будет размыкаться до тех пор, пока не будет воспринята магнитная сила обратной полярности и силы. Итак, если северный полюс магнита включил его, то южный полюс магнита необходим, чтобы его выключить. Когда US1881 срабатывает, выходное напряжение будет равно напряжению источника (от 3,5 до 24 В), а в незапертом состоянии на выходе будет 0 В/земля.
Я обнаружил, что использование слишком сильного магнита с этим датчиком иногда не фиксировало его или фиксировало до такой степени, что его было трудно разблокировать. Так что держите свои 1-дюймовые редкоземельные магниты подальше от этого.
Подключение
Как и для OH090U выше, документация US1881 рекомендует некоторые конденсаторы от земли до выхода и VCC. Но опять же, я тестировал его без них, и пока у вас есть резистор 10K между VCC и выходом, он будет работать на 95% того, что вам нужно. Насколько я могу судить, конденсаторы нужны только для того, чтобы сгладить выходной сигнал и предотвратить скачки сигнала, но у большинства микроконтроллеров, таких как Arduino, с этим проблем не будет.
Если вы обнаружите, что датчик срабатывает более одного раза каждый раз, когда он должен, попробуйте поставить конденсаторы, это может быть вашей проблемой.
Allegro A1321
Allegro A1321 (доступен для современных устройств по цене 2,60 доллара США) представляет собой линейный датчик Холла. В отличие от двух других, этот датчик не имеет широкого диапазона рабочего напряжения и ограничен от 4,5 до 5,5 В (предполагая 5 В для статьи). Когда минимальное магнитное поле не обнаружено, этот датчик будет выдавать половину напряжения источника (2,5 В). Когда северная сторона магнита приближается к лицевой стороне датчика, выходное напряжение будет линейно увеличиваться до источника (5 В), а когда южный полюс магнита приближается к лицевой стороне A1321, выходное напряжение линейно падает до земли ( 0В).
Подключение
В отличие от двух других датчиков, для использования A1321 не нужны никакие внешние детали, просто подключите 5 В к контакту 1, заземление к контакту 2, и контакт 3 будет выдавать линейное напряжение, как описано выше.
Видео
В этом видео показано поведение всех вышеперечисленных датчиков.
Расширение этого
Магниты действительно круты сами по себе, но в сочетании с датчиками Холла они могут делать довольно крутые вещи, например левитацию! Вы можете использовать их для подсчета действительности, когда колесо или шестерня вращается, поместив небольшой магнит на конец колеса или шестерни. A1321 можно использовать для определения включения лампы, поместив ее на шнур. Когда лампа включается, создается небольшое магнитное поле, достаточное для восприятия. В моем исследовании кажется, что компании действительно пытаются использовать их в узлах рулевого управления для автомобилей, выступая в качестве высокоточных поворотных энкодеров. Но не делайте ничего такого скучного, как это… создавайте секретные замки, которые требуют, чтобы вы поместили магнит в определенное место, чтобы открыть, заполните пол сотнями таких замков, прикрепите магниты к своей обуви и наблюдайте, как пол загорается.
где бы вы ни ходили. ПОДОЖДИТЕ…
Используйте защелки, соберите их сотни и поместите их со светодиодами под пол из смолы. Поместите магниты на север на свою обувь и на юг на обувь других людей и посмотрите, когда вы ходили, а другие нет! Да, уже поздно.
Модуль датчика Холла коммутатора SunFounder для Arduino и Raspberry Pi
Сохранить 0
SunFounderSKU: TS0215D
наполнитель
Поделитесь этим продуктом
Модуль датчика Холла переключателя состоит из датчика Холла переключателя, резистора и конденсатора в интегральной схеме.
Основанный на эффекте Холла, датчик Холла изменяет свое выходное напряжение в ответ на магнитное поле. Датчики Холла можно разделить на линейные (аналоговые) датчики Холла и переключающие датчики Холла.
Переключатель Датчик Холла состоит из регулятора напряжения, элемента Холла, дифференциального усилителя, триггера Шмитта и выходной клеммы и выводит цифровые значения.
Модуль может применяться для измерения скорости вращения, скорости вращения, скорости ветра, скорости потока, бесконтактного выключателя, устройства уведомления о дверном замке, сигнализации, схемы автоматического управления и т. д.
Более подробную информацию можно найти в http:/ /wiki.sunfounder.cc/index.php?title=Hall_Sensor_module
Характеристики
- Сигналы выводятся до тех пор, пока существует проводник, пересекающий магнитное поле.
- Высокая точность и хорошая линейность, регулируемая чувствительность (точная регулировка). Без контакта, истирания, тряски или привязки.
- Рабочее напряжение: 5 В; Размер печатной платы: 2,0 x 2,0 см.
- Со световым индикатором питания и индикатором выходного сигнала.
- Выходные цифровые сигналы с 3-контактным антиреверсивным кабелем в комплекте.
Список комплектов
- Переключатель Модуль датчика Холла x 1
- 3-контактный антиреверсивный кабель x 1
