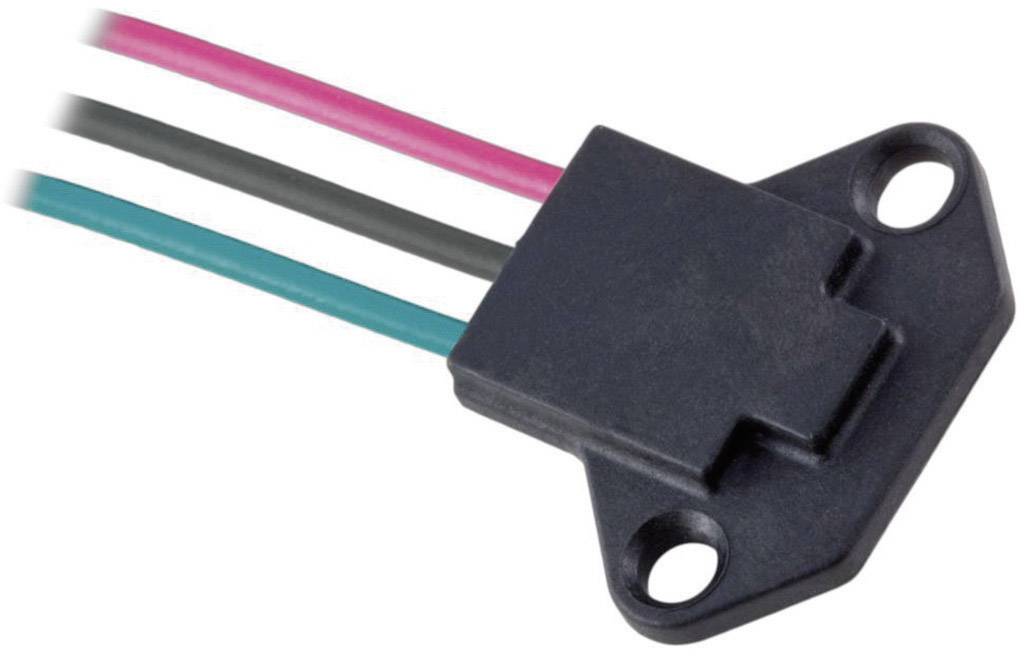

Датчик холла фото. Датчики Холла: принцип работы, применение и преимущества

Как работают датчики Холла. Для чего используются датчики на эффекте Холла. Какие преимущества имеют датчики Холла перед другими типами датчиков. Где применяются датчики Холла в современной технике.

Содержание

Что такое эффект Холла и как он был открыт

Эффект Холла был открыт американским физиком Эдвином Холлом в 1879 году. Суть эффекта заключается в возникновении разности потенциалов (напряжения Холла) в проводнике с током, помещенном в магнитное поле. Это напряжение возникает в направлении, перпендикулярном как направлению тока, так и направлению магнитного поля.

Холл обнаружил, что если пропустить электрический ток через тонкую золотую пластинку, помещенную между полюсами сильного магнита, то на боковых гранях пластинки возникает небольшая разность потенциалов. Величина этого напряжения оказалась прямо пропорциональной силе тока и индукции магнитного поля.

Физические основы работы датчиков Холла

Принцип действия датчиков Холла основан на этом физическом эффекте. Ключевые моменты работы датчика:


  • Через полупроводниковую пластину пропускается электрический ток
  • Пластина помещается в магнитное поле, перпендикулярное направлению тока
  • Под действием силы Лоренца носители заряда отклоняются к краям пластины
  • На боковых гранях возникает разность потенциалов — напряжение Холла
  • Величина напряжения Холла пропорциональна индукции магнитного поля

Таким образом, измеряя напряжение Холла, можно определить величину магнитного поля, воздействующего на датчик. Это позволяет использовать датчики Холла для измерения магнитных полей и связанных с ними величин.

Конструкция и типы датчиков Холла

Современные датчики Холла представляют собой интегральные микросхемы, содержащие следующие основные элементы:

  • Чувствительный элемент — полупроводниковая пластина или пленка
  • Усилитель напряжения Холла
  • Триггер Шмитта для формирования выходного сигнала
  • Стабилизатор напряжения питания
  • Схема температурной компенсации

По принципу работы выделяют следующие основные типы датчиков Холла:

  1. Аналоговые — выходной сигнал пропорционален индукции магнитного поля
  2. Пороговые (цифровые) — срабатывают при превышении заданного порога магнитного поля
  3. Линейные — выходной сигнал линейно зависит от магнитного поля
  4. Дифференциальные — измеряют разность двух магнитных полей

Преимущества датчиков Холла

Датчики на эффекте Холла обладают рядом важных достоинств по сравнению с другими типами магнитных датчиков:


  • Бесконтактное измерение — отсутствие механического износа
  • Высокая чувствительность и точность
  • Широкий диапазон измерений (от микротесла до нескольких тесла)
  • Малые размеры и вес
  • Простота конструкции и низкая стоимость
  • Высокая надежность и долговечность
  • Возможность работы в сложных условиях (высокие температуры, вибрации)

Эти преимущества обеспечили датчикам Холла широкое распространение в различных областях техники.

Области применения датчиков Холла

Датчики на эффекте Холла нашли применение во многих сферах:

Автомобильная электроника

  • Датчики положения коленвала и распредвала
  • Датчики скорости вращения колес (ABS)
  • Датчики положения дроссельной заслонки
  • Датчики положения педали акселератора

Промышленная автоматика

  • Датчики угла поворота
  • Датчики линейного перемещения
  • Бесконтактные концевые выключатели
  • Датчики скорости вращения

Бытовая техника

  • Датчики закрытия дверцы в стиральных машинах
  • Датчики вращения барабана в кухонных комбайнах
  • Датчики положения в электроинструментах

Компьютерная техника

  • Датчики положения головок в жестких дисках
  • Датчики вращения вентиляторов охлаждения
  • Датчики открытия крышки ноутбука

Перспективы развития датчиков Холла

Несмотря на то, что эффект Холла был открыт более 140 лет назад, датчики на его основе продолжают активно развиваться. Основные направления совершенствования:


  • Повышение чувствительности и точности измерений
  • Расширение диапазона рабочих температур
  • Уменьшение энергопотребления
  • Интеграция с другими типами датчиков
  • Разработка новых материалов (графен, органические полупроводники)

Развитие технологий позволяет создавать все более совершенные датчики Холла, расширяя сферы их применения. В будущем они могут найти применение в квантовых компьютерах, системах виртуальной реальности и других перспективных областях.

Заключение

Датчики Холла, основанные на эффекте, открытом еще в XIX веке, сегодня являются одним из самых распространенных типов магнитных датчиков. Благодаря своим преимуществам — бесконтактному принципу действия, высокой чувствительности, надежности и низкой стоимости — они нашли применение во многих областях современной техники. Дальнейшее совершенствование датчиков Холла открывает новые перспективы их использования в самых передовых технологиях будущего.


принцип действия и области применения

Эффект Холла получил своё имя благодаря учёному Э.Г.Холлу, открывшему его в 1879 году при работе с тонкими золотыми пластинками. Эффект заключается в появлении напряжения при помещении проводящей пластинки в магнитное поле. Это напряжение так и назвали – холловское напряжение. Промышленное применение этого эффекта стало возможным лишь спустя 75 лет после открытия, когда стали производиться полупроводниковые плёнки с определёнными свойствами. Так появился датчик Холла, принцип работы которого основан на одноимённом эффекте. Этот датчик представляет собой прибор для измерения напряжённости магнитного поля. На его основе создаются и многие другие приборы: датчики углового и линейного перемещения, магнитного поля, тока, расхода и т.д. Датчик Холла имеет ряд преимуществ, благодаря которым и получил широкое распространение. Во-первых, бесконтактное срабатывание исключает механический износ. Во-вторых, он прост в использовании при довольно низкой стоимости. В-третьих, прибор имеет маленький размер. В-четвёртых, изменение частоты срабатывания не приводит к смещению самого момента измерения. В-пятых, электрический сигнал датчика не имеет характера всплеска, а при включении сразу набирает постоянную величину. Другие его плюсы: передача сигнала без икажения, бесконтактный характер самой передачи сигнала, практически безграничный срок эксплуатации, большой диапозон частот и т.д. Однако у него есть и свои минусы, основными из которых являются чувствительность к электромагнитным помехам в цепи питания и изменению температуры.

Принцип работы датчика Холла. Датчик Холла — это щелевая конструкция, с одной стороны которой расположен полупроводник, а с другой – постоянный магнит. При протекании тока в магнитном поле на электроны действует сила, вектор которой перпендикулярен и току, и полю. При этом на боковых сторонах пластины появляется разность потенциалов. В зазоре датчика находится экран, через который замыкаются силовые линии. Он препятствует образованию на пластинке разности потенциалов.

Если в зазоре не будет экрана, то под действием магнитного поля с пластинки полупроводника будет сниматься разность потенциалов. При прохождении экрана (роторной лопасти) через зазор индукция на интегральной микросхеме будет нулевая, а на выходе появится напряжение.

Датчик Холла и приборы на его основе очень широко используются в авиационной, автомобильной промышленности, в приборостроении и многих других отраслях. Их выпускают такие известные фирмы, как Siemens, Micronas Intermetall, Honeywell, Melexis, Analog Device и многие другие.

Наиболее распространён так называемый ключевой датчик Холла, выходкоторого меняет логическое состояние в случае, если магнитное поле превышает определённую величину. Особенно широко применяются эти датчики в бесколлекторных электродвигателях в качестве датчиков положения ротора (ДПР). Логические датчики Холла используют в устройствах синхронизации, системе зажигания, считывателях магнитных карт, ключей, в бесконтактных реле и т.д. Широко применяются интегральные линейные датчики, которые используют для измерения линейного или углового перемещения и электрического тока.

Замена датчика холла с изначальной проверкой резистором

Датчик холла и его замена

Авто, оснащенные карбюраторными ДВС, имеют полезный элемент под названием датчик холла. Основная функция этого компонента, подавать управляющие импульсы на коммутатор, преобразующий их и направляющий на основную обмотку бабины (катушки). Со временем датчик холла выходит из строя, и тогда нужна бывает его умелая замена. В статье представлены подробные инструкции по проверке и замене, а также видео.

Место расположения, фиксация, неисправности

Содержание

  • 1 Место расположения, фиксация, неисправности
  • 2 Проверка
  • 3 Замена своими руками

Находится датчик или микроэлектронный регулятор в трамблере современного образца. Защищен пыльником (пылезащитный экран). Фиксируется на пластине двумя винтами или заклепками, что зависит от разновидности модели трамблера.

Колодка на датчик холла

Меняется микроэлектронный элемент распределителя авто, как и говорилось выше, когда он изнашивается по известным причинам.

Следует знать, что если датчик выходит из строя, двигатель просто-напросто глохнет или больше не запускается.

О неисправностях датчика могут сигнализировать также следующие симптомы:

  • на ХХ (холостом режиме) мотор функционирует с перебоями и рывками;
  • авто при движении дергается, особенно когда переключаешься на высокие обороты.

Проверка

Проверить датчик можно несколькими способами. Да и вообще, каждый опытный автомобилист знает и применяет свой, любимый и для него самый эффективный метод. Мы рассмотрим самые популярные варианты диагностики.

  1. Самый простой и одновременно сложный/времязатратный способ, не требующий особой квалификации от владельца (не считая умения разбирать трамблер до мелких деталей). Надо просто взять рабочий датчик, например, одолжить у знакомого, чтобы не покупать. И установить его вместо старого. Если ДВС больше не будет вести себя, как раньше – будет нормально запускаться и не дергаться на высоких оборотах, датчик неисправен точно.
  2. Взять измерительный прибор, например, обычный тестер или резистор. С его помощью измерить ток на выходе микроэлектронного регулятора. Исправный датчик авто должен показать напряжение в пределах 0,4-11 В. Другие значения уже будут свидетельствовать о неисправности.
  3. Третий вариант подразумевает следующее. Надо вынуть 3-штекерную колодку с датчика, затем включить зажигание, и соединить концы 3 и 6 коммутатора. Если появится искра, то датчик не работает.

Способ проверки посредством резистора считается имитацией работы датчика. Другими словами, резистор выступает в роли самого датчика. Этот вариант проверки подразумевает уже снятый датчик холла. Он проверяется по схеме, представленной на фото.

Можно изготовить самодельный резистор измеритель. Другими словами, подготовить некое подобие резистора с контактами, имитирующими датчиковые. Концы их вдеваются в переходниковую колодку, последняя подключается к питанию.

Подробнее о том, как проверить датчик холла смотрите в этом видео

Классический, так сказать самый правильный способ проверки датчика подразумевает обязательное измерение. Это делается лучше всего с помощью вольтметра или мультиметра со шкалой измерения постоянного тока.

Итак, проверка классическим способом осуществляется так.

  • Взять два гвоздя среднего размера, загнуть их в верхней части, как на фото ниже.

  • Снять резиновый чехол с колодки, подключенной к трамблеру и непосредственно к датчику холла.
  • Далее нужно будет скинуть главный бронепровод с распределителя.

Главный бронепровод надо подключить к массе, чтобы обезопаситься от случайного запуска двигателя.

  • Включается зажигание.
  • С трамблера снимается колодка.
  • На мультиметре устанавливается режим в диапазоне 20 В и прибор включается.
  • Минусовой зажим кидается на массу, а плюсовым щупом проверяются провода колодки.

Проверка красного провода (крайний) должна показать значение, близкое к аккумуляторному (12 вольт).

Проверка зеленого провода (средний контакт) – значение тоже, близкое к аккумуляторному.

Проверка белого провода (крайний левый) – значение нулевое. Другими словами, здесь напряжения не должно быть. А в режиме звуковой прозвонки мультиметра, на этом проводе должен появиться сигнал, свидетельствующий о соединении с массой.

Таким образом, можно убедиться, что на датчик холла поступают все необходимые импульсы.

Теперь нужно сделать так:

  • Взять один из гвоздей, вдеть его в отверстие среднего провода с обратной стороны клеммы. Второй гвоздь вдеть на место белого провода массы (провода не снимаются).
  • Колодка ставится на место (зажигание должно быть включено).
  • Мультиметр ставится в режим проверки постоянного тока. Щуп плюсовой ставится на гвоздик, вдетый в среднее отверстие колодки, а черный, соответственно на белый.

Теперь надо посмотреть на мультиметр, поставленный в режим измерения напряжения постоянного тока. Он должен выдавать значение, близкое к аккумуляторному.

Проверка продолжается.

  • Прокручивается коленвал (посредством ключа или другими способами).
  • Одновременно следует наблюдать за показаниями прибора.

Если показания падают ниже 0,04 В (что является нижним пределом измерения), а верхний предел измерения при вращении соответствует значению, выше 9 В, то датчик холла считается полностью исправным.

Замена своими руками

Замена датчика холла – это не столь трудная операция, как может показаться на первый взгляд. Справиться может даже школьник, если проявит внимательность. Чуть ниже смотрите видео, в котором подробно описывается процесс, где замена датчика холла представлена со всеми нюансами.

Что касается общих рекомендаций, то вот они.

  • Трамблер демонтируется полностью с автомашины.
  • Снимается крышка, держащаяся на 2-х защелках. Последние просто ослабляются рукой или отверткой.
  • Демонтируется ротор (бегунок).
  • Под ним находится пыльник (пылезащитный экран), который надо будет снять, поддев отверткой.
  • Фигурной отверткой снимается винт, фиксирующий колодку проводов сбоку.
  • Далее ослабляется и снимается фиксатор, удерживающий провод датчика холла.
  • Теперь надо будет поддеть отверткой стопорное кольцо, удерживающее тягу вакуум-корректора на штифте.
  • Тяга снимается (та, что на фото ниже).

  • Два винта, указанные стрелками на фото ниже, откручиваются.

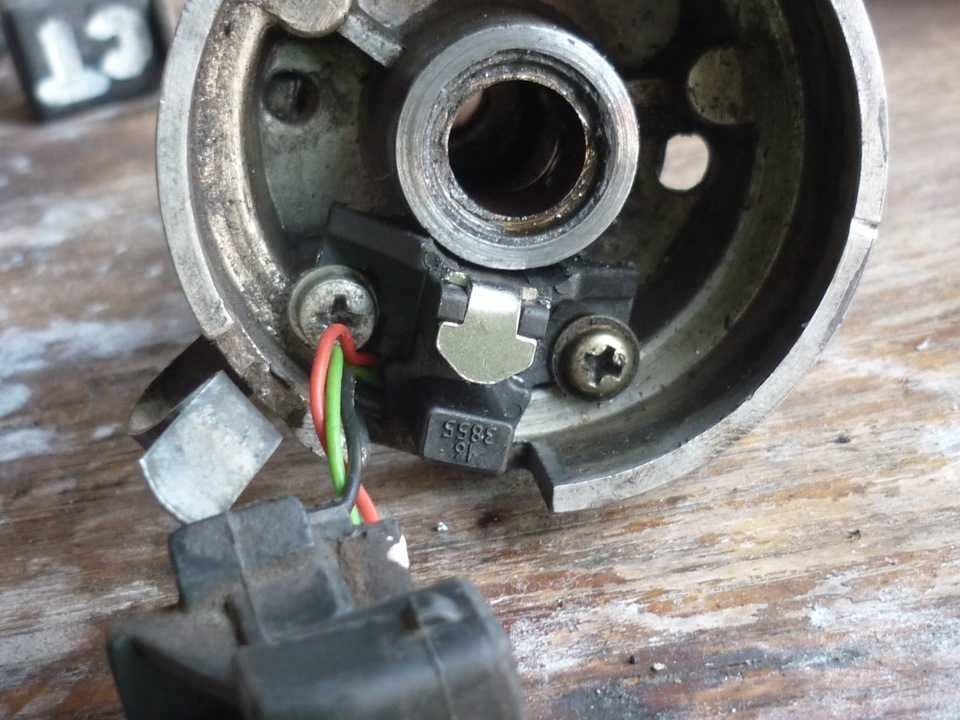

  • Приподнимается отверткой опорная пластина, на которой и расположен датчик холла.

Сам датчик на пластине может фиксироваться либо винтиками, либо заклепками. Если крепится последними, то придется менять датчик в сборе с пластиной. На фото ниже – датчик, закрепленный винтиками.

Видео здесь

Напоследок также рекомендуем посмотреть видео о том, что собой представляет датчик холла, как он был придуман и зачем.
