Датчик холла в автомобиле. Датчик Холла в автомобиле: принцип работы и применение для измерения скорости

Что такое датчик Холла в автомобиле. Как устроен и работает датчик Холла. Где используются датчики Холла в автомобиле. Как датчик Холла применяется для измерения скорости автомобиля. Каковы преимущества использования датчиков Холла в автомобильной электронике.

Что такое датчик Холла и принцип его работы

Датчик Холла — это электронное устройство, работающее на основе эффекта Холла, открытого физиком Эдвином Холлом в 1879 году. Суть эффекта заключается в возникновении поперечной разности потенциалов (ЭДС Холла) в проводнике с током, помещенном в магнитное поле.

Как устроен типичный датчик Холла в автомобиле?

• Полупроводниковая пластина (элемент Холла)
• Постоянный магнит
• Металлический экран с прорезями
• Электронная схема обработки сигнала

Принцип работы датчика Холла в автомобиле основан на изменении магнитного поля, воздействующего на элемент Холла. Когда вращающийся металлический экран перекрывает магнитное поле, выходной сигнал датчика меняется. Это позволяет определять положение и скорость вращения различных элементов двигателя и трансмиссии.

Применение датчиков Холла в автомобильных системах

Где используются датчики Холла в современных автомобилях?

• Система зажигания (датчик положения коленчатого и распределительного валов)
• Система впрыска топлива
• Антиблокировочная система тормозов (ABS)
• Электронная система стабилизации (ESP)
• Электроусилитель руля
• Измерение скорости вращения колес
• Контроль положения педалей

Датчики Холла в этих системах обеспечивают точное определение положения и скорости вращения различных элементов, что необходимо для корректной работы электронных блоков управления.

Измерение скорости автомобиля с помощью датчика Холла

Как датчик Холла используется для измерения скорости движения автомобиля?

1. На колесе или валу трансмиссии устанавливается зубчатый диск (импульсное колесо)
2. Рядом с диском монтируется датчик Холла
3. При вращении колеса зубья диска проходят мимо датчика
4. Датчик генерирует импульсы при прохождении каждого зуба
5. Электронный блок управления считает импульсы и вычисляет скорость

Преимущества такого способа измерения скорости:

• Высокая точность измерений
• Надежность работы в сложных условиях
• Отсутствие механического износа
• Простота интеграции с электронными системами автомобиля

Диагностика и проверка датчиков Холла

Как проверить исправность датчика Холла в автомобиле? Существует несколько методов диагностики:

1. Визуальный осмотр на предмет механических повреждений
2. Проверка напряжения питания и заземления датчика
3. Измерение выходного сигнала с помощью мультиметра или осциллографа
4. Тестирование с помощью специального диагностического оборудования

Признаки неисправности датчика Холла:

• Нестабильная работа двигателя
• Проблемы с запуском
• Рывки при движении
• Ошибки в показаниях спидометра
• Включение индикатора Check Engine

При обнаружении неисправности датчика Холла рекомендуется обратиться в специализированный сервисный центр для точной диагностики и ремонта.

Преимущества датчиков Холла в автомобильной электронике

Почему датчики Холла широко применяются в современных автомобилях?

• Высокая надежность и долговечность
• Устойчивость к воздействию внешних факторов (температура, вибрация)
• Компактные размеры
• Отсутствие подвижных частей
• Простота интеграции с электронными системами
• Высокая скорость отклика
• Низкое энергопотребление

Эти преимущества делают датчики Холла оптимальным выбором для многих автомобильных систем, требующих точного определения положения и скорости вращения различных элементов.

Перспективы развития датчиков Холла в автомобилестроении

Как будут развиваться датчики Холла в будущем?

• Повышение чувствительности и точности измерений
• Уменьшение размеров и энергопотребления
• Интеграция с другими типами сенсоров
• Применение в системах автономного вождения
• Использование в электромобилях и гибридных автомобилях

Развитие технологии датчиков Холла будет способствовать повышению эффективности, безопасности и экологичности автомобилей будущего.

Альтернативные технологии измерения скорости в автомобилях

Какие еще методы используются для измерения скорости автомобиля помимо датчиков Холла?

• Индуктивные датчики
• Оптические энкодеры
• Магниторезистивные датчики
• GPS-навигация
• Доплеровские радары

Каждая технология имеет свои преимущества и недостатки, но датчики Холла остаются одним из наиболее распространенных и надежных решений для измерения скорости в современных автомобилях.

Что такое датчик Холла, где находится и как проверить: проверка, ремонт и замена регулятора » Авто центр ру

Работа автомобильного двигателя контролируется множеством различных устройств и систем, каждая из которых выполняет определенные функции. Одним из таких контроллеров является датчик Холла, именно о нем мы расскажем в этой статье. Что это за устройство, где оно расположено, какие бывают виды и как произвести диагностику контроллера? Ответы вы можете найти в этой статье.

[ Скрыть]

Что такое датчик Холла?

Зачем нужен этот оптический датчик, как он выглядит, где он стоит в автомобиле, каковы симптомы поломки устройства? О том, как проверить датчик Холла, мы расскажем ниже, а для начала рассмотрим описание контроллера.

Местонахождение и функции

Итак, что такое датчик Холла? Это контрольный девайс, передающий на блок управления информацию о положении двух валов — коленчатого и распределительного. Для чего нужен датчик Холла? Устройство используется для контроля положения валов с целью определения оптимального положения ГРМ. Контроллер функционирует на основе эффекта Холла, большинство автолюбителей знают этот девайс, как датчик распределительного вала.

Где находится датчик Холла? Как правило, контроллер расположен в трамблере и отвечает за появление искры. Соответственно, он используется вместо контактов распределителя, то есть его установка возможна на бесконтактные системы зажигания.

Устройство датчика Холла достаточно простое:

• магнит постоянного типа;
• металлический экран, оснащенный несколькими технологическими отверстиями;
• полупроводниковые пластины.

Виды

Датчик Холла в трамблере может относиться к одному из видов:

1. Аналоговый вид. К такому типу относятся обычные преобразователи, который не могут изменить индукцию магнитного поля. Параметры, выдаваемые контроллером, будут зависеть от полярности, а также силы магнитного поля.
2. Цифровые устройства, в них магнитное поле отсутствует. Принцип действия такого контроллера заключается в том, что когда параметр индукции достигает определенного значения, выдается логическая единица. В том случае, если значение не будет достигнуто нормы, выдается ноль. Основный минусом устройств цифрового типа является слишком низкая чувствительность.
3. Оптические контроллеры. Они имеют более сложное устройство. В таких девайсах магнитное поле перемещается на прорези в металлическом экране, что способствует изменению разности потенциалов (автор видео о диагностике девайса — канал Автоэлектрика ВЧ).

Область применения

Что касается области применения, то такие преобразователи стали повсеместно использоваться с началом изготовления полупроводниковых пленок. Поначалу они имели довольно большие размеры, но с течением времени и развитием электроники преобразователи стали устанавливать в более компактные корпусы. Кроме того, сами корпуса стали оснащаться магнитными элементами, чувствительными деталями, а также микросхемами. На сегодняшний день контроллеры используются во многих отраслях промышленности — металлургии, машиностроении, авиастроении, а также в серодвигателях.

Что касается автомобилестроения, то в транспортных средствах этот контроллер используется в качестве размыкателя и замыкателя. На установленный девайс осуществляет воздействие магнит, установленный и вращающийся внутри распределителя. Преобразователь подает сигнал под воздействием этого магнита, соответственно, это способствует образованию искры для воспламенения горючей смеси в цилиндрах.

Принцип работы

Как работает датчик Холла? Девайс выдает сигналы в случае изменения разности потенциалов, появляющейся в проводнике при пересечении магнитного поля. С помощью магнита происходит образование магнитного поля, которое изменяется в том случае, если стальной зуб (репер) замыкает разъем. Сам зуб может быть расположен на зубчатом колесе распределительного вала или на задающем диске.

При более быстром вращении распредвала девайс чаще отправляет сигнал (автор видео — канал Lty D).

Когда металлический зуб проходит через щель на валу, в системе происходит разность потенциалов, что способствует подаче сигнала на управляющий модуль (ЭБУ). В свою очередь, блок выявляет время впрыска и, соответственно, возгорания горючей смеси. В том случае, если силовой агрегат оснащен системой изменения фаз, контролер будет вмонтирован на клапана распределительного вала — как впускной, так и выпускной.

Что касается работающих дизельных двигателей, то в данном случае контроллер позволяет определить положение распределительного вала относительно коленчатого. Это позволяет обеспечить наиболее устойчивую работу мотора в любом режиме. Также следует отметить, что в дизельных агрегатах немного изменено устройство задающего диска — на нем имеются металлические зубчики для каждого цилиндра.

Способы проверки на работоспособность

Перед тем, как проверить датчик Холла тестером, необходимо разобраться в том, что нужный контроллер действительно неисправен. Для этого следует надо ориентироваться в основных симптомах неполадок.

Итак, каковы признаки неисправности датчика Холла:

• во время езды мотор может просто заглохнуть без видимых причин;
• возникают проблемы в запуске силового агрегата — мотор заводится с большим трудом или не стартует в целом;
• при движении на повышенных оборотах автомобиль может дергаться, в частности, при нажатии на педаль газа (автор видео о диагностике девайса с помощью тестера — Дмитрий Мазницын).

Проверка датчика Холла должна осуществляться в том случае, если появились первые симптомы неполадок.

Как произвести диагностику контроллера Холла мультиметром:

1. Сначала нужно снять крышку с трамблера.
2. Затем отключается разъем питания от устройства.
3. Мультиметр необходимо подключить к первому и третьему контакту, после этого следует включить зажигание. Если в цепи питания повреждений нет, то на дисплее мультиметра появится значение в 10 вольт или больше.
4. Ниже вы можете увидеть датчик Холла фото схемы подключения, тестер нужно подсоединить к цепи так, как показано на рисунке. Подключив, вам нужно будет повернуть коленвал стартером, при этом наблюдая за показаниями на экране тестера. При рабочем контроллере на экране мультиметра произойдет скачок напряжения — значения могут быть разными, от 0 до нескольких вольт. Если это произошло, то замена датчика Холла не потребуется, поскольку девайс исправен. Если же скачков напряжения выявлено не было, это говорит о том, что нужно произвести ремонт датчика Холла или его замену.

Фотогалерея

1. Схема диагностики

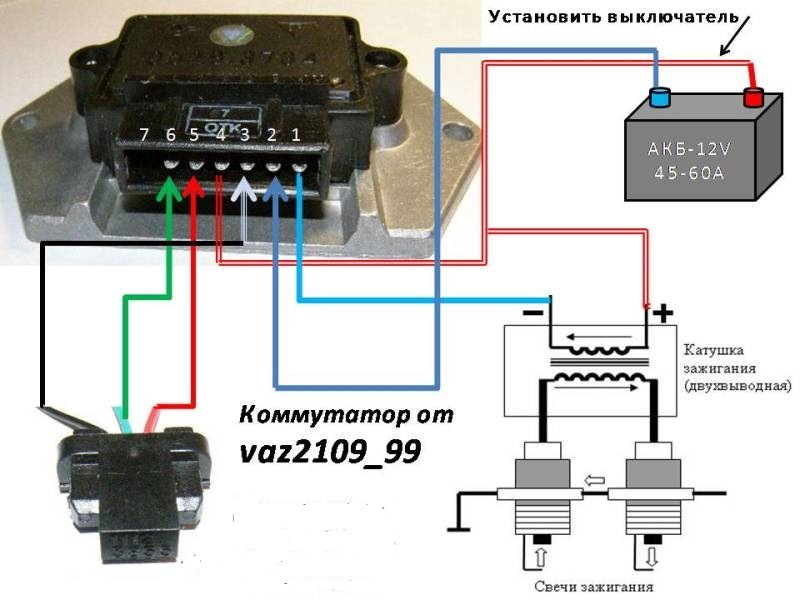

2. Схема бесконтакт ной СЗ

Видео «Подробная инструкция по замене контроллера на ВАЗ 2109»

На примере автомобиля ВАЗ 2109 предлагаем ознакомиться с подробной инструкцией по замене контроллера с описанием основных нюансов и особенностей этого процесса (автор видео — канал Всё из жизни»одного человека»).

Датчики холла в автомобиле

Уникальный магнитоэлектрический датчик получил свое имя от известного физика, который в 1879 году открыл важное гальваномагнитное явление. Звали его Э. Холл, потому и датчик назвали «Датчик Холла». Еще в начале 70-х годов в зарубежье уже довольно широко применялись бесконтактные клавишные переключатели за основу которых был взят принцип Холла.

К достоинствам данного переключателя можно отнести долговечность и высокую надежность, а также небольшие размеры. Недостатком датчиков Холла является высокая стоимость и постоянное потребление электроэнергии. Недостатки можно считать не весомыми, ведь датчик, физика Холла, прекрасно зарекомендовал себя и получил широкое применение и большую популярность.

Если воздействовать магнитным полем на полупроводник, по которому протекает ток, то в нем появляется ЭДС Холла (поперечная резкость потенциалов). Появившаяся поперечная ЭДС сможет иметь напряжение всего на 3 В. меньше, чем напряжение самого питания. Переезд на японских автомобилях стал более комфортным с появлением этого датчика.

Для примера можно взять полупроводниковую пластинку 5х5 мм. Пропускаем ток по пластинке двумя параллельными сторонами и одновременно с этим подносим постоянной магнит, затем подсоединяем провода к двум оставшимся сторонам квадрата. В результате получается генератор Холла. Для получения импульсного генератора Холла нужно поместить между полупроводниками и магнитом перемещающийся экран.

Датчик Холла построен по принципу щелевой конструкции. С одной стороны щели находится постоянный магнит, а с другой полупроводник, по которому идет ток при включенном зажигании. В щели датчика находится еще и цилиндрический стальной экран, имеющий прорези. Магнитный поток способен воздействовать на полупроводник с током, который протекает по нему. Происходит это тогда, когда экран вращается, а его прорези проникают в щели датчика.

После всего этого, управляющие импульсы датчика Холла попадают в коммутатор, где происходит преобразование в импульсы тока в первичной обмотке катушки зажигания. Датчик Холла пригодится, если нужна перевозка груза, это просто и удобно.

Осуществлять проверку датчика Холла лучше всего заменив его на заведомо рабочий, но также можно попробовать воспользоваться самым обычным вольтметром. Вольтметр у исправно работающего датчика Холла должен быть подключен к выходу датчика и включен на измерение постоянного напряжения. В этом случае датчик-распределитель по мере вращения вала должен показывать движения от 0,4, до отметки, отличающейся от обычного напряжения питания не больше чем на 3 В.

Датчик помещается напрямик на статор двигателя авто и используется в качестве ДПР. Датчик положения ротора выполняет взаимосвязь по определению положения ротора, дополнительно несет функцию, словно коллектор в коллекторном ДПТ.

5 последних статей

Что в машине нужно поменять сразу после покупки? Какие расходники лучше сразу купить?
Эффективная работа системы охлаждения двигателя продлит срок службы автомобиля
Подведен итог 5-го Уральского форума
Причины падения мощности и приемистости турбированных двигателей
Ломаные шатуны. Брак производителя или техническая хитрость?

Служба поддержки:

-(—) ———
Звонки по России бесплатно

Если у вас возникли вопросы или необходимость получить дополнительную информацию по работе онлайн сервиса «Грузовоз» — закажите обратный звонок!

Датчик Холла (HS)

Общее описание
      Сигнал первичного зажигания датчика Холла обычно используется в двигателях с распределителем, но в настоящее время распределительное зажигание используется очень редко.
Если в системе зажигания используется HS, она обеспечивает первичный сигнал для зажигания и впрыска топлива.

Принцип работы датчика Холла
      Датчик Холла обычно устанавливается на автомобили с распределителем, в котором находится датчик Холла. ЭБУ двигателя питает датчик напряжением немного ниже номинального напряжения аккумуляторной батареи. Цепь датчика холла замыкается кабелем для обратной связи с землей. Возле переключателя Холла расположен магнит, поле которого заставляет переключатель возвращать низкое напряжение на модуль зажигания. На оптической оси распределителя крепится щиток с прорезями, количество которых соответствует количеству цилиндров. Выключатель Холла включается и выключается, пока магнит проходит между экраном и датчиком. Напряжение на усилитель подается по третьему сигнальному кабелю, а переключатель находится напротив оптической щели. Пока плотная часть экрана прилегает к выключателю, сигнал обратного напряжения прерывается из-за отклонения магнитного поля. Количество возвращаемых импульсов в четырехтактном двигателе равно количеству пазов. Важно отметить, что обратный сигнал представляет собой напряжение или его отсутствие и имеет прямоугольную форму.

Процедура проверки состояния датчика Холла
— Быстрая проверка датчика Холла —
(без запуска двигателя)

9 0 датчик находится на распредвале. Только в некоторых системах (VW/Audi) датчик Холла расположен на маховике.

• Отсоединить центральный высоковольтный кабель от общего вывода крышки распределителя и подсоединить его дополнительным кабелем к головке блока цилиндров.
• Отсоедините разъем датчика Холла от распределителя.
• Найдите клеммы питания, выходного сигнала и заземления.
• Замкните на короткое время контакт < 0 > и < — > жгута проводки датчика холла с помощью дополнительного кабеля.
• При проскакивании искры между дополнительным кабелем, соединенным с высоковольтным кабелем, и головкой блока цилиндров, катушка зажигания и автоматический выключатель зажигания способны дать искру и возможная причина отказа кроется в самом датчике Холла.

Проверить датчик Холла осциллографом

• Снять защитный резиновый кожух разъема датчика Холла.
• Подсоедините щуп заземления осциллографа к заземлению корпуса.
• Подключите активный конец щупа осциллографа к разъему сигнала датчика Холла.
• Запустите двигатель и оставьте его работать на холостом ходу.
• Необходимо наблюдать следующий сигнал (рис. 2). Это форма сигнала правильно работающего датчика Холла. Рабочий цикл составляет примерно 35%.

Рис. 2

Если автоматический выключатель зажигания не работает должным образом, вы должны увидеть следующую форму сигнала (рис. 3):

Рис. 3

Рис. выглядит как.

Рис. 4

Другие возможные повреждения:
—  Отсутствие сигнала напряжения или рабочего цикла

• Остановите двигатель и снимите крышку распределителя.
• При подключенной муфте датчика Холла и включенном зажигании подключить активный конец щупа осциллографа к сигнальному выводу датчика Холла. Установите диапазон напряжения осциллографа на ± 15 В.
• Медленно проверните коленчатый вал двигателя.
  Когда щель экрана проходит через воздушный зазор, напряжение должно изменяться от 10В¸12В до 0В.

—  Отсутствие сигнала напряжения

• Отсоединить разъем датчика Холла от распределителя.
• Подсоедините активный конец щупа осциллографа к клемме < 2 > ( 0 ) жгута разъема.
  Показание напряжения должно быть 10В¸12В.
• При отсутствии напряжения от бортового компьютера на клемму < 2 > проверить омметром проводимость сигнальной цепи между датчиком Холла и бортовым компьютером.
• Если цепь исправна, проверьте наличие напряжения на соответствующей клемме разъема бортового компьютера. При отсутствии напряжения проверьте все клеммы питания и массы бортового компьютера.
  Если соединения правильные, вероятная причина в самом бортовом компьютере.
• Проверить наличие напряжения (10¸12В) на клемме < 1 > (+) бортового компьютера. Если напряжение питания выходит за указанные пределы, проверьте проводимость цепи между датчиком Холла и бортовым компьютером с помощью омметра.
• Проверьте соединение с массой на выводе <3> (-) датчика Холла.
• Если напряжения питания и заземления в норме, то под подозрение попадает сам датчик Холла.

Как датчик Холла применяется для измерения скорости автомобиля?

23 марта 2020 г.

Как производитель микромощных датчиков Холла , позвольте мне поделиться с вами Применение датчика Холла для измерения скорости автомобиля.

Микромощный всеполярный датчик Холла

Датчик скорости Холла: Датчик Холла очень важен для автомобильной промышленности. Приложения. В основном это связано с конфликтом в положении пространства вокруг передачи. Датчики Холла представляют собой твердотельные датчики. Они есть в основном используется для углов коленчатого вала и положения распределительного вала. Включите зажигание и триггер цепи впрыска топлива, он также используется в других компьютерных схемах, которые необходимо контролировать положение и скорость вращающихся частей.

Датчик или переключатель на эффекте Холла, состоящий из почти полностью замкнутого магнитная цепь, содержащая постоянный магнит и часть магнитного полюса. мягкий лопастной магнит ротора проходит через воздушный зазор между магнитом и полюсом. А Окно на лопастном роторе позволяет не влиять на магнитное поле. через и достигает датчика Холла, а часть без окна прерывает магнитное поле. Таким образом, роль окна лопастного ротора переключать магнитное поле, чтобы эффект Холла включался или выключался, как выключатель. Причина, по которой датчики эффектов и другие подобные электронные устройства называется переключателями Холла, заключается в том, что этот компонент на самом деле является коммутационным устройством, и его ключевым функциональным компонентом является датчик на эффекте Холла.

Датчик скорости Холла на автомобиле, сигнальный диск встроен в колесо подшипник со стороны транспортного средства для вращения вместе с колесом и скорость Холла Датчик установлен на сигнальной пластине снаружи подшипника.
