Датчики температуры для ардуино. Датчики температуры для Arduino: обзор популярных моделей и их применение

Какие датчики температуры совместимы с Arduino. Как выбрать подходящий датчик для проекта. Какие характеристики важны при выборе датчика температуры. В чем особенности популярных моделей датчиков температуры для Arduino.

Виды датчиков температуры для Arduino

Датчики температуры играют важную роль во многих проектах на базе Arduino. Они позволяют измерять температуру окружающей среды или объектов и используются в самых разных приложениях — от простых термометров до сложных систем мониторинга и автоматизации. Рассмотрим основные типы датчиков температуры, совместимых с Arduino:

• Термопары
• Термисторы
• Пьезоэлектрические датчики
• Полупроводниковые датчики
• Цифровые датчики
• Аналоговые датчики

Каждый тип датчиков имеет свои особенности, преимущества и недостатки. Выбор конкретной модели зависит от требований проекта — необходимого диапазона измерений, точности, скорости реакции и других параметров.

Популярные модели датчиков температуры для Arduino

Рассмотрим несколько наиболее популярных датчиков температуры, часто используемых в проектах на Arduino:

LM35

LM35 — это простой и недорогой аналоговый датчик температуры. Его основные характеристики:

• Диапазон измерений: от -55°C до +150°C
• Точность: ±0.25°C
• Выходной сигнал: аналоговый
• Напряжение питания: 4-30В

LM35 отличается простотой подключения и использования. Он выдает напряжение, пропорциональное измеренной температуре, которое легко считывается аналоговым входом Arduino. Этот датчик подходит для базовых проектов, где не требуется высокая точность.

DS18B20

DS18B20 — популярный цифровой датчик температуры. Его ключевые особенности:

• Диапазон измерений: от -55°C до +125°C
• Точность: ±0.5°C
• Выходной сигнал: цифровой (1-Wire интерфейс)
• Напряжение питания: 3-5.5В
• Водонепроницаемое исполнение

DS18B20 обеспечивает более высокую точность по сравнению с LM35. Благодаря цифровому интерфейсу, несколько таких датчиков можно подключить к одному пину Arduino. Водонепроницаемая версия позволяет измерять температуру жидкостей.

Датчики температуры и влажности DHT11 и DHT22

DHT11 и DHT22 — это комбинированные датчики, измеряющие как температуру, так и относительную влажность воздуха. Они часто используются в проектах умного дома, метеостанциях и системах мониторинга микроклимата.

DHT11

Характеристики DHT11:

• Диапазон измерения температуры: 0-50°C
• Диапазон измерения влажности: 20-80%
• Точность измерения температуры: ±2°C
• Точность измерения влажности: ±5%
• Частота опроса: 1 раз в секунду

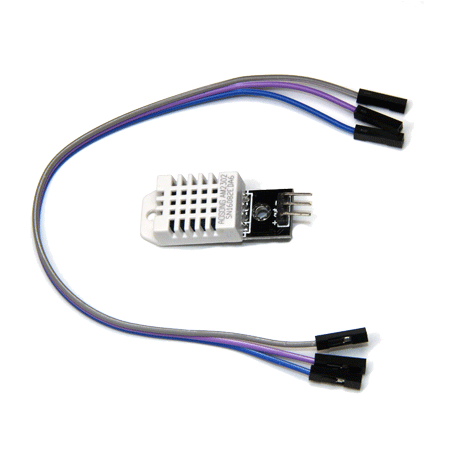

DHT22

DHT22 обладает улучшенными характеристиками:

• Диапазон измерения температуры: -40 до +125°C
• Диапазон измерения влажности: 0-100%
• Точность измерения температуры: ±0.5°C
• Точность измерения влажности: ±2-5%
• Частота опроса: 1 раз в 2 секунды

DHT22 обеспечивает более широкий диапазон измерений и лучшую точность по сравнению с DHT11, но имеет более высокую стоимость.

Аналоговый датчик температуры TMP36

TMP36 — еще один популярный аналоговый датчик температуры для Arduino. Его основные характеристики:

• Диапазон измерений: от -40°C до +125°C
• Точность: ±2°C
• Выходной сигнал: аналоговый
• Напряжение питания: 2.7-5.5В

TMP36 отличается низкой стоимостью и простотой использования. Он подходит для проектов, где не требуется высокая точность измерений.

Как выбрать подходящий датчик температуры для проекта Arduino

При выборе датчика температуры для проекта Arduino следует учитывать несколько ключевых факторов:

1. Диапазон измерений: Какие температуры вы планируете измерять? Убедитесь, что выбранный датчик охватывает нужный диапазон.
2. Точность: Насколько точные измерения вам нужны? Для некоторых применений достаточно точности в несколько градусов, для других может потребоваться точность до десятых долей градуса.
3. Тип выходного сигнала: Аналоговый или цифровой? Цифровые датчики обычно обеспечивают большую точность и помехоустойчивость.
4. Скорость реакции: Как быстро датчик должен реагировать на изменения температуры?
5. Условия эксплуатации: Будет ли датчик работать в нормальных условиях или в экстремальных (высокая влажность, контакт с жидкостями)?
6. Энергопотребление: Важно ли низкое энергопотребление для вашего проекта?
7. Стоимость: Какой бюджет вы готовы выделить на датчик?

Учитывая эти факторы, вы сможете выбрать оптимальный датчик температуры для вашего проекта Arduino.

Применение датчиков температуры в проектах Arduino

Датчики температуры находят широкое применение в различных проектах на базе Arduino. Вот несколько примеров их использования:

• Домашние метеостанции: измерение температуры и влажности в помещении или на улице.
• Системы умного дома: контроль температуры для управления отоплением, кондиционированием и вентиляцией.
• Инкубаторы: поддержание оптимальной температуры для выращивания растений или инкубации яиц.
• Холодильные установки: мониторинг температуры для сохранения продуктов.
• Промышленные системы: контроль температуры в производственных процессах.
• Аквариумистика: поддержание нужной температуры воды.
• Автомобильные системы: измерение температуры двигателя, салона или окружающей среды.

Выбор конкретного датчика зависит от требований проекта. Например, для домашней метеостанции хорошо подойдет DHT22, а для измерения температуры воды в аквариуме лучше использовать водонепроницаемый DS18B20.

Подключение и программирование датчиков температуры Arduino

Подключение и программирование датчиков температуры к Arduino обычно не вызывает сложностей. Рассмотрим базовые принципы на примере популярных моделей:

Подключение LM35

1. VCC подключается к 5V на Arduino
2. GND подключается к GND на Arduino
3. OUT подключается к аналоговому входу Arduino (например, A0)

Пример кода для считывания температуры с LM35:

int sensorPin = A0;
float temperature;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int reading = analogRead(sensorPin);
  float voltage = reading * (5.0 / 1024.0);
  temperature = voltage * 100;

  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" °C");

  delay(1000);
}



Подключение DS18B20

1. VCC подключается к 5V на Arduino
2. GND подключается к GND на Arduino
3. DATA подключается к цифровому пину Arduino (например, 2)
4. Между VCC и DATA нужно подключить подтягивающий резистор 4.7кОм

Для работы с DS18B20 потребуются библиотеки OneWire и DallasTemperature. Пример кода:

#include
#include

#define ONE_WIRE_BUS 2

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup(void) {
  Serial.begin(9600);
  sensors.begin();
}

void loop(void) {
  sensors.requestTemperatures();
  float temperature = sensors.getTempCByIndex(0);

  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" °C");

  delay(1000);
}

Эти примеры демонстрируют базовое использование датчиков. Для более сложных проектов может потребоваться дополнительная обработка данных, фильтрация шумов или интеграция с другими компонентами системы.

Особенности работы с цифровыми и аналоговыми датчиками температуры

При работе с датчиками температуры важно понимать разницу между цифровыми и аналоговыми датчиками, так как это влияет на способ их подключения и программирования.

Аналоговые датчики (например, LM35, TMP36)

• Выдают непрерывный сигнал, пропорциональный измеряемой температуре
• Подключаются к аналоговым входам Arduino
• Требуют преобразования аналогового сигнала в цифровой с помощью АЦП Arduino
• Могут быть чувствительны к шумам и помехам
• Обычно проще в подключении, но могут требовать калибровки

Цифровые датчики (например, DS18B20, DHT22)

• Выдают дискретный цифровой сигнал
• Подключаются к цифровым пинам Arduino
• Часто используют специальные протоколы связи (например, 1-Wire для DS18B20)
• Обычно более точны и устойчивы к помехам
• Могут требовать использования специальных библиотек
• Позволяют подключать несколько датчиков к одному пину (например, DS18B20)

Выбор между аналоговым и цифровым датчиком зависит от требований проекта. Аналоговые датчики часто проще в использовании для начинающих, в то время как цифровые датчики предоставляют более широкие возможности и лучшую точность для более сложных приложений.
