Детекторный передатчик. Двухтранзисторная радиостанция: схема, принцип работы и сборка своими руками

Как собрать простую двухтранзисторную радиостанцию. Какие детали нужны для сборки. Как работает схема приемника и передатчика. Какие результаты можно получить при работе на самодельной радиостанции.

Содержание

Принцип работы простейшей двухтранзисторной радиостанции

Двухтранзисторная радиостанция состоит из двух основных блоков:

  • Однотранзисторный регенеративный приемник
  • Однотранзисторный передатчик

Рассмотрим принцип работы каждого из них.

Регенеративный приемник

Регенеративный приемник построен по следующей схеме:

  • Входной колебательный контур
  • Транзистор-регенератор (КП902)
  • Цепь положительной обратной связи
  • Высокоомные наушники в качестве нагрузки

При настройке колебательного контура на частоту сигнала, в цепи возникают колебания, которые усиливаются за счет положительной обратной связи. Это позволяет принимать даже очень слабые сигналы.

Передатчик

Передатчик собран по схеме Michigan Mighty Mite и содержит:


  • Кварцевый генератор на транзисторе КТ904
  • Выходной фильтр нижних частот
  • Согласующее устройство

При подаче питания транзистор генерирует колебания на частоте кварца. Сигнал усиливается, фильтруется и подается на антенну через согласующее устройство.

Необходимые детали для сборки радиостанции

Для сборки двухтранзисторной радиостанции потребуются следующие компоненты:

  • Транзисторы КП902 и КТ904
  • Катушки индуктивности
  • Конденсаторы переменной и постоянной емкости
  • Резисторы
  • Кварцевый резонатор на 3,5 МГц
  • Высокоомные наушники
  • Монтажная плата
  • Провода, разъемы

Большинство деталей можно найти в старой радиоаппаратуре или приобрести в радиомагазине.

Пошаговая инструкция по сборке радиостанции

Сборку радиостанции рекомендуется выполнять в следующем порядке:

  1. Собрать схему приемника на монтажной плате
  2. Проверить работоспособность приемника
  3. Собрать схему передатчика
  4. Настроить передатчик на нужную частоту
  5. Объединить приемник и передатчик в общий корпус
  6. Подключить органы управления и коммутации
  7. Провести окончательную настройку

При сборке важно тщательно выполнять монтаж и проверять правильность соединений. Это позволит избежать ошибок и получить работоспособную конструкцию.


Результаты работы на самодельной радиостанции

Несмотря на простоту, двухтранзисторная радиостанция позволяет проводить радиосвязи на коротких волнах. Автору удалось получить следующие результаты:

  • Прием маяка IZ3DVW/B на частоте 3577 кГц мощностью 0,5 Вт
  • Проведение QSO с радиостанцией RX3ALL
  • Дальность связи до 100-200 км при выходной мощности передатчика 1 Вт

Это доказывает, что даже на простейшей аппаратуре можно проводить радиосвязи и получать удовольствие от радиолюбительского творчества.

Преимущества и недостатки простой двухтранзисторной радиостанции

Рассмотрим основные плюсы и минусы такой конструкции:

Преимущества:

  • Предельная простота схемы и конструкции
  • Низкая стоимость деталей
  • Возможность экспериментировать и модифицировать схему
  • Хорошая чувствительность приемника
  • Удовлетворение от работы на самодельной аппаратуре

Недостатки:

  • Низкая выходная мощность передатчика
  • Плохая избирательность приемника
  • Отсутствие стабилизации частоты
  • Трудности при настройке и эксплуатации

Однако для начинающих радиолюбителей такая конструкция может стать отличным учебным пособием и первым шагом в мир радиосвязи.


Возможные улучшения конструкции

Для улучшения характеристик двухтранзисторной радиостанции можно предпринять следующие меры:

  • Добавить каскад усиления в приемник для повышения чувствительности
  • Использовать кварцевый фильтр для улучшения избирательности
  • Применить схему автоматической регулировки усиления
  • Увеличить выходную мощность передатчика, добавив усилитель
  • Обеспечить стабилизацию частоты передатчика

Эти доработки позволят существенно улучшить характеристики радиостанции, сохранив при этом ее простоту и доступность.

Заключение

Двухтранзисторная радиостанция — отличный проект для начинающих радиолюбителей. Она позволяет на практике изучить основы радиотехники, получить опыт конструирования и настройки аппаратуры. Несмотря на простоту, такая радиостанция способна обеспечить реальную радиосвязь, что приносит огромное удовлетворение создателю. Экспериментируя с различными схемами и деталями, можно постепенно улучшать конструкцию, добиваясь все лучших результатов.


Самодельный детекторный радиоприемник в деревянном корпусе.

Самодельный детекторный приемник – ретро радио под старину своими руками сделать хотел я давно. В деревянном корпусе, с  «допотопными» железными переключателями, текстолитовыми ручками и высокоомными наушниками –чтобы  все как положено. В общем, радио в стиле 20-х – 30-х годов. Вдохновили меня на этот подвиг фотографии детекторных приемников тех времен — как европейских так и американских фирм (Ericsson, ВВС, RCA, Westinghouse и др.), изготовленные именно в виде шкатулки. Не знаю по чему, но именно такая конструкция детекторного приемника мне очень нравится. По этому, делать детекторный приемник я и начал именно с корпуса.





Корпус детекторного приемника.



Детекторный приемник меня всегда привлекал больше внешним видом нежели приемными характеристиками. По этому, и «плясать» я начал с размеров и конфигурации корпуса а не с компоновки и деталей приемника. В общем, я решил — в корпус нужного размера уж как-то потом впихну начинку. Конечно, минимальные прикидки компоновки я делал, но готовых деталей начинки еще не имел.

Корпус детекторного приемника я решил сделать самостоятельно, хотя и имел возможность заказать такое изделие в столярке. Но мне хотелось как-то увековечить детекторный радиоприемник, сделанный именно своими руками – для потомков так сказать. Чтобы отпрыски когда-то сказали – «Вот эту хрень сделал когда-то мой дед своими руками» :- ) …

Из материала в тот момент у меня была лишь хорошо высушенная сосновая доска, и я не стал заморачиваться с заказом дуба или клена. Из инструментов —  электрический лобзик да ленточная шлифмашинка, ну и так, по мелочи – дрель и мелкий ручной инструмент. Ну и немного интузиазма  :- ) …



Сборка корпуса.

Ручной ножовкой я порезал заготовки будущего корпуса детекторного приемника под угольник, с припуском для предварительной обработки и обработки в сборе. Далее, каждую часть корпуса «ободрал» ленточной шлифмашинкой по торцам и плоскостям, с таким расчетом, чтобы получились внутренние размеры ящика . После этого, стянул струбцинами на клей ПВА боковые части корпуса. Потом, подогнав по размеру, вклеил дно и верхнюю часть крышки. После высыхания, проштифтовал стыки деревянными зубочистками — словно гвоздями, посадив их на ПВА. У меня получились коробчатые корпус и крышка, с готовыми внутренними поверхностями, но с припусками под обработку в сборе по наружи. Теперь, отцентровав и собрав эти две части корпуса на временные штифты, я отшлифовал все это дело в сборе, шлифмашинкой. Ну и наконец, получив, после шлифовки готовые корпус и крышку – посадил их на миниатюрные навесы. Далее корпус детекторного приемника вскрыл несколько раз темной морилкой, заполировал деревянным бруском по волокнам и вскрыл полуматовым лаком. Полуматовый лак — идеальный вариант для такой мягкой древесины как сосна. Вскрытая ним поверхность кажется более равномерной структуры.



Полировка древесины корпуса радиоприемника.

Отдельно хотелось бы рассказать о простой полировке древесины корпуса радиоприемника. Любая морилка, (водная или спиртовая) при высыхании поднимает волокна древесины. Лакировать такую поверхность нельзя – получится колючий «ёжик». После высыхания морилки, поверхность необходимо отполировать – уложить на место поднятые волокна. Делается это деревянным бруском. Брусок равномерно, с равномерным усилием трется о всю окрашенную морилкой поверхность в направлении по волокнам. Древесина как бы заглаживается, натирается, «зализывается» бруском. В результате поверхность древесины становится как бы зализанной — уплотненной, гладкой и без заусенец. Процесс этот долгий и кропотливый, но он стоит того. Далее, не теряя времени, отполированную поверхность нужно лакировать, иначе, если отложить это дело, волокна могут самопроизвольно вновь разрыхлится и подняться в течении нескольких часов. Такой вид покрытия как шеллак или акриловый лак я не рассматривал в виду достаточности для меня и простого лакирования полуматовым лаком. Для меня такой вариант корпуса детекторного приемника вполне приемлем.





Ферровариометр детекторного приемника.



Ферритовый вариометр для детекторного приемника использовать более выгодно, нежели настройку с помощью КПЕ. Я бы даже сказа, что КПЕ вреден для детекторного приемника. Контурный конденсатор большой емкости существенно подавляет амплитуду полезного сигнала. К тому же ферровариометр обладает более глубокой перестройкой частоты и лишен такого недостатка как неравномерность чувствительности приема при перестройке. Детекторный приемник с ферритовым вариометром имеет более острую настройку по сравнению с КПЕ из за большего коэффициента перекрытия.

Вначале я планировал использовать в детекторном приемнике вот такой ферровариометр из водопроводной пластиковой трубы. Этот вариометр обладает хорошей доброностью, но он бы просто не влез в мой корпус из за громоздкой верньерной системы. Такой вариометр требует более громоздкого корпуса детекторного приемника.

По этому, я решил делать более компактный вариометр – наподобие вариометра детекторного приемника Комсомолец. Как впоследствии оказалось, такой вариометр — идеальный вариант для моего компактного детекторного приемника.

Катушка вариометра – состоит из полого картонного цилиндра с внутренним диаметром 10 мм и длиной 75 мм, щек из деревянной школьной линейки и основания. Все это склеено ПВА, вскрыто морилкой и лаком.  Катушка содержит 110 витков провода ПЭЛ-0.45 , намотанных под одну сторону каркаса и с отводами через каждые 20 витков.

Ось вариометра – изготовлена из переменного резистора СП-3 с длинной осью. Причем, взята не только сама поворотная ось, но еще и штатная втулка оси, с резьбой и гайкой резистора. Эта втулка и гайка позволяют закрепить ось на панели детекторного приемника.

Феррит вариометра – кусок феррита магнитной антенны приемника «Селга», диаметром 8 мм и длиной 4 см с приклеенной проволочной петелькой.

Рычаг вариометра – проволочная конструкция, насаженная на ось вариометра спиральной своей частью (смотри фото).



Нужно сказать, что в природе так же существует Магнитный ферровариометр на ферритовом кольце – еще более крутая вещь для детекторного приемника. Наматывается на ферритовом кольце, а перестраивается поднесением постоянного неодимового магнита. Обладает еще более лучшим перекрытием, остротой настройки и малыми габаритами. Когда-нибудь я соберу и на нем детекторный приемник. Но пока я ограничюсь своей конструкцией.





Переключатели детекторного приемника.



Как и оригиналы 20-х – 30-х годов, мой детекторный приемник имеет хардкорные ползунковые металлические переключатели радиального типа. Изготовлены они вручную — из нержавеющих болтиков М3, с притянутой к самой шляпке гайкой М3 из нержавейки. Шляпка болта вместе с гайкой скругляются на наждаке и стачивается торцовый шлиц болта. Далее, в дрели полученная бобышка полируется наждачной бумагой. В результате получаются красивые и аккуратные контакты для переключателя из нержавейки с резьбой М3.

Ползунки переключателей изготовлены из контактов каких-то советских реле.

Детекторный приемник имеет три пятипозиционных переключателя и три двухпозиционных переключателя (см. схему).





Антенна для детекторного приемника.



Для средневолнового детекторного приемника нужна антенна метров в 40 провода, расположенного горизонтально и как можно выше от земли. Как вариант – в виде буквы «Г». Такую антенну можно сделать из любого материала — изолированного или неизолированного провода или проволоки, троса или кабеля . Как вариант, для антенны можно использовать антенный телевизионный, телефонный, или компьютерный сетевой UTP кабели.

Но живя в многоэтажке, развернуть такую шикарную антенну естественно, возможности нет. По этому, я спускаю из окна провод длиной метров 8. Он болтается в свободном болтании и принимает по ночам несколько мощных радиостанций.

На даче же в качестве антенны я растянул между высокими деревьями на изоляторах 40 метров троса в пластиковой трубке. Такой трос  применяется для оттяжки высоких вентиляционных труб, антенных мачт и подвеса кабелей для подвода к дому. Продается в хозяйственных и строительных магазинах. Благодаря пластиковой трубке трос отлично изолирован и вполне подходит для антенны детекторного приемника.





Усилитель для приемника.



Как известно, лучший усилитель – это антенна. Этот факт АБСОЛЮТНО применим к детекторному приемнику. Но не всегда осуществим – не всегда есть возможность использовать нормальную полноценную антенну для СВ диапазона. На старой квартире у меня была полноценная СВ антенна, но после переезда – увы это неосуществимая роскошь. Теперь, чтобы послушать СВ, приходится городить какой- то суррогат. По этому, я с «тяжелым сердцем»  принял непростое решение – оснастить детекторный радиоприемник усилителем. О да!… Увы…  Вернее, в моем детекторном приемнике есть возможность использовать усилитель – подключать его ползунковыми переключателями при необходимости (смотри схему). А вот когда я выбираюсь на дачу и экспериментирую с приемником – там уж подключаю полноценную СВ антенну и усилитель не использую. То есть мой детекторный приемник это по сути гибрид, с возможностью переходить на прием с усилителем.

Усилитель представляет собой единый блок 1-V-1 (УВЧ, детектора и УНЧ), собранный на куске текстолита навесным монтажом и коммутируемый при необходимости. Питается усилитель приемника от одного элемента — батареи АА 1.5 вольт, располагаемой на передней панели и коммутируемой переключателем так же на панели. Так как приемник работает на высокоомные наушники, то одной батареи АА хватает на несколько месяцев.





Заземление для детекторного приемника и подавление помех.



В городской квартире проблематично сделать нормальное заземление для детекторного приемника. Даже если заземление будет выполнено отдельным проводом и закопано под вашим окном. Многоквартирный дом буквально «фонтанирует» помехами на «любой вкус». От Wi-Fi до зарядок мобильных телефонов. Не говоря уже о мощных импульсных блоках питания ПК, ТВ  и т.п. и т.д. Все эти помехи прекрасно детектируются детекторным приемником и в наушники пролазит непробиваемый бешенный гул. Особенно в дневное и вечернее время. Помехи слегка ослабевают лишь глубокой ночью или под утро.

Но выход есть!

Экспериментально я установил, что если провод заземления детекторного приемника подключать даже на батарею, но через резистор 3.9 кОм (смотри схему) – помехи напрочь исчезают. Мистика…

Возможно величину сопротивления нужно подбирать для каждого конкретного случая отдельно, но у меня отлично работает именно 3,9 кОм. С применением этого резистора, в наушниках появляется чистый прием с еле заметным, отдаленным фоном на заднем плане, который абсолютно не мешает.

На даче же помехи почти полностью отсутствуют. Да и с заземлением там все просто –в землю забита железная труба  метра на полтора – классика.





Детекторный радиоприем – что сейчас можно принять на детекторный приемник.



Не взирая на тотальное сокращение АМ вещания и в нашей стране в частности, на детекторный приемник можно принять пока еще несколько радиостанций. Так, с двух до пяти ночи на детекторный приемник в квартире я принимаю «Вести ФМ», «Radio Romania» и местного старого шарманщика, живущего в моем районе и работающего на диапазоне 1750 кГц.  На даче же, с моей средневолновой антенной, на детекторный приемник я принимаю станции  «Вести ФМ», «Radio Romania», какую – то Украинскую средневолновую и Польскую длинноволновую радиостанции, Китайцев и пару каких-то «Ваххаль – баххаль — маххаль». В общем, детекторный приемник как явление вполне еще жизнеспособен!





Диапазон моего детекторного приемника.



С хорошей антенной, указанными данными вариометра и номиналами конденсаторов контура, при различных вариантах переключателей «П1», «П2», «П3», этот детекторный приемник принимает  частоты от «Польское радио» (225 кГц) до «Пионерки 1800 кГц». В общем приемник перекрывает ДВ, СВ и радиолюбительский диапазон.



Другие статьи по теме Детекторный радиоприем:



Детекторный радиоприемник в двадцать первом веке.

Как сделать простой детекторный приемник своими руками.

Детекторный приемник с ферритовым вариометром.

Детекторный приемник в добротном деревянном корпусе.

Высокоомные наушники для детекторного приемника.

Проклятие детекторного приемника.

Усилитель для детекторного приемника 3 вольта.

Самодельные детекторные диоды и детекторные материалы







Я и Диод. © yaidiod.ru.



Детекторный приемник, схема работы. Принцип работы.

Огромный выбор всевозможных электронных устройств, приборов и оборудования окружает человека в процессе повседневной жизнедеятельности.

Электроника включена в состав малейших приборов и деталей, даже в брелок или браслет. В то время как различные электроприборы и установки поражают воображение своим изобилием, казалось бы, интересоваться устройством и принципом работы такого прибора как детекторный приемник, неактуально.

На самом деле все обстоит иначе. Многие люди активно интересуются всевозможными устройствами, пытаются разобраться, как работает то или иное изделие, а при первой возможности – погружаются в творческий процесс, пытаясь самостоятельно что-либо сделать! Стремление к саморазвитию – вот та основа, на которой поддерживается устойчивый интерес (в том числе в поисковых системах) к устройству, принципу работы такого, на первый взгляд незамысловатого прибора, как детекторный приемник, схеме работы его и порядка сборки.

Творчество – это лучший выбор для развития личности в современном мире. А такое увлечение радиоделом и электроникой может стать побудительным моментом для привлечения к профессии друзей, знакомых, родственников и, конечно же, детей.

Главное преимущество данного прибора заключается в том, что оно работает самостоятельно, не использую внешние источники энергии, а собрать детекторный приемник сможет практически любой школьник. Как источник энергии схема у приемного устройства собирается практически из подручных средств и не требует использования даже батареек.

Чудо ли это? Несомненно, так что стоит попробовать!

Что из себя представляет детекторный приемник

Под этим термином принимается устройство, собранное по определенной схеме, способное воспроизводить радиосигнал и при этом для работы не требуется использование никаких внешних источников электрической энергии (ни розеток, ни батареек, ни ветрогенераторов и прочих устройств). Уникальность приемника заключается в получении питания из поступающего на устройство радиосигнала. Энергия радиоволн – вот источник звука, который можно услышать в наушниках собранного приемника. Данная схема и принцип работы позволяют принимать и слушать наиболее мощные, близко расположенные источники сигналов.

Чтобы обеспечить хорошую слышимость работающего детекторного приемника, необходимо обеспечить соответствующие размеры приемной антенны, а также – резисторное сопротивление используемых для приема сигнала наушников. Зависимость здесь прямо пропорциональная: чем выше сопротивление, тем более громкий сигнал будет получен.

Принципиальная схема

Классическая схема простейшего детекторного приемника состоит из следующих, соединенных между собой элементов:

– антенна;

– заземление;

– колебательные контуры;

– диод;

– фильтр низких частот;

– наушник.

Как же работает данная установка? Прежде всего, необходимо настроить колебательный контур на выбранную рабочую частоту принимаемой радиостанции. Таким образом, получаем возможность выделить высокочастотный сигнал (АМ). Его частота достаточно велика, составляет 100кГц и более, поэтому в наушниках собранной схемы ми ничего не услышим. Решение проблемы простое: получаемый сигнал необходимо преобразовать или, как говорят специалисты, продектировать. Фактически, задача – из ВЧ электрические колебания необходимо превратить в НЧ.

Схема простейшего детекторного приёмника:
Он состоит из антенны и заземления подключённых к колебательному контуру из катушки L1 и переменного конденсатора C1, диодного детектора на диоде VD1, фильтра нижних частот, образованного C2 и сопротивлением наушников BF1, и самих наушников.

Для этого в схему простейшего детекторного приемника включается диод (VD). Его уникальное свойство заключается в способности проводить ток только в одном направлении: от анода (обозначается треугольником) к катоду. Одна часть задачи выполнена, мы используем положительные полуволны в контуре, которые будут проходить через диод и остановим прохождение отрицательных волн. Но попытки получить четкий сигнал в наушниках пока еще не дают результата. Пульсирующий ток, конечно уже вызовет образование звука в наушниках, но, чтобы все заработало качественно, необходимо использовать сопротивление.

Практическое применение

Очевидно, что улучшенный детекторный приемник – это ценное изобретение, позволяющее получать энергию бесплатно, практически «из воздуха». Получаемой энергии достаточно, чтобы обеспечить яркое равномерное свечение светодиода (белого или желтого цвета), а при необходимости (в случае отсутствия источников электрической энергии) можно обеспечить подзарядку аккумулятора или часовой батарейки (АА или ААА).

Такое устройство может найти применение в различных сферах деятельности человека. Например, на территории фермерского или коллективного хозяйства в условиях отсутствия источников энергии. Прибор может стать незаменимым элементом комплектации альпинистов, исследователей, путешественников по тайге, тундр, иных удаленных от цивилизации мест.

Подведем итог

Схема простейшего детекторного приемника достаточно проста. Собрать ее может практически каждый человек, имеющий элементарные знания в электротехнике. Попробуйте, вам наверняка понравится!

Двухтранзисторная радиостанция | RUQRZ. COM — сайт радиолюбителей.

Двухтранзисторная радиостанция

Очень интересно читать описания чужих конструкций. Особенно, если автор делится своими достижениями в работе на изготовленном аппарате. Приемник позволил услышать станции! Трансивер позволил провести радиосвязи! Позывные, километры, районы, и, самое главное, впечатления и эмоции автора. Его, так сказать, «глубокое удовлетворение» от проделанной работы. И мне тоже захотелось поделиться этим чувством!

Вспоминаю, как в детстве и юности листал старый справочник радиолюбителя (семидесятых годов) и рассматривал смешные, на мой взгляд, схемы передатчиков и радиостанций на одном или двух транзисторах типа П403 или П416, и очень сомневался, что на этом с кем-нибудь можно сработать. Однако неожиданно подвернувшийся больничный позволил поэкспериментировать. Одна из поставленных целей — попробовать собрать предельно простой приемник. Гетеродинные приемники приходилось делать неоднократно, но сейчас в моде регенератор! Проще регенератора может быть только детекторный приемник, но это уже высший пилотаж. Наблюдая в интернете грандиозные по качеству и стоимости комплектующих конструкции детекторных приемников, понимаешь: это не для начинающих, а для тех, чья жизнь давно состоялась и подходит к концу.

Основой регенератора стали высокоомные наушники. Транзистор выбран КП902, начальный ток стока около 1 мА. Была использована готовая катушка индуктивностью 4 мкГн. Первый макет работал с регулировкой обратной связи в истоке транзистора, который подключался к части последнего витка катушки. Именно на этой схеме я и услышал свои первые регенеративные телеграфные сигналы и поверил в регенератор (а точнее, в автодин)! На форуме сайта qrp.ru, в ветке «Простейший регенератор!» приведена схема и выложены звуковые файлы, которые я записал, приложив к наушнику МР3 плеер. Это были первые сигналы, вдохновившие на дальнейшие эксперименты.

Испытания макета показали необходимость хорошей и качественной конструкции! Деталей в приемнике практически нет, точнее, все они представляют собой конструктивные элементы. Всегда скептически относился к конструкциям на дощечках, но, попробовав, понял, как это технологично и удобно — быстро прихватить шурупами детали к основанию, легко переместить их в другое место. Никаких дюралевых передних панелей с обилием дырок, которые еще постоянно пересверливаешь, вслед за причудливыми изгибами конструкторской мысли.

Окончательную конструкцию приемника реализовал с регулировкой ПОС так, как это было в первых регенераторах. Полное ретро! Конструктивно выполнить это оказалось не очень сложно.
Важный момент в изготовлении таких конструкций — придать им соответствующий эстетический вид. Сделать их лучше всего в стиле ретро или милитари. Найденные в закромах ручки управления определили стиль моего приемника, как нечто среднее. Грубая настройка на частоту сигнала осуществляется большим КПЕ, точная — маленьким подстроечным.

Схема однотранзисторного регенеративного приемника.

Обратная связь регулируется вращением обмотки ПОС. Рекомендовать к повторению эту конструкцию я бы не решился, все определилось имевшимися в запасах деталями. Да и начинающего может постигнуть разочарование. Подобная схема прекрасно подойдет для творческих экспериментов, как с конструкцией, так и со схемотехникой. Я вдоволь здесь поэкспериментировал. К основному транзистору, например, добавлял еще один — КП903 по схеме с общим затвором, образуя каскодную схему. Обмотку ПОС включал в цепь стока КП903, или между транзисторами, так, что КП903 выступал либо частью регенеративного детектора, либо в качестве УНЧ с общим затвором. Возможно, попробую собрать к этому приемнику малошумящий УНЧ на 2SK170 с узкополосным фильтром.

Но подумав, все вернул к исходной схеме, так как была поставлена спортивная цель — сделать предельно простой, минималистский связной приемник, обязательно практически работающий! И эта цель была достигнута.

Приемник позволил расслышать маяк IZ3DVW/B на частоте 3577 кГц. Мощность маяка всего 0,5 Вт. Ну что же, приемник готов к приему QRP станций в диапазоне 80 м! По правилам контеста MAS (Minimal Art Session) подсчитал детали — один транзистор, одна катушка, блокировочный конденсатор, контурный конденсатор (два в параллель посчитаем как один). Итого — четыре детали.

Однотранзисторный регенеративный приемник

Превосходно!

Передатчик решил сделать также однотранзисторным. Ничего особенного в схеме нет (за основу была взята схема Michigan Mighty Mite), но повозиться пришлось.

Схема однотранзисторного передатчика.

Форма сигнала на нагрузке оказалась плохой — добавил простейший ФНЧ. Выходная мощность составила 1 Вт. Потребляемая — 8 Вт. Не смог разобраться, куда теряется столько мощности. Низкий КПД или возбуждение на ВЧ. Знаний и умений не хватило. В общем, получился экстремальный передатчик. Схема разочаровала, дальнейшие эксперименты продолжу с каскадами в классе Е. А пока, для MAS, сойдет и такая схема. Транзистор взял помощнее, с запасом — КТ904. Кварц 3579 кГц необходимо было увести до 3577, что обусловило применение двух кварцев в параллель и дросселя большой индуктивности последовательно. Конструкция и стиль оформления передатчика определились куском найденной доски. На фото дан окончательный вариант. Промежуточные варианты, эксперименты и эмоции, можно опять же, посмотреть в форуме на сайте qrp.ru в ветке «Простейший регенератор!».
Первый же выход в эфир на этом передатчике показал необходимость подключения его к ключу с памятью, чтоб CQ можно было давать в автоматическом режиме. В ажиотаже работы ручной ключ был просто раздолбан уже во второй вечер, раскрутились боковые крепления коромысла. Поэтому к окончательному варианту передатчика был собран простой интерфейс с реле, который виден на фото.

Однотранзисторный передатчик

И так, первый же выход в эфир первого варианта передатчика (мощность была неизвестно маленькой) на частоте 3578,8 кГц принес успех. Сигнал был записан Вячеславом RW3XS. На записи присутствие сигнала неоспоримо, хотя Вячеслав и сомневался. Помехи были очень сильны.

Следующий день, следующая попытка выйти в эфир. Есть связь с Владом RX3ALL! Связь состоялась в тяжелейшей обстановке цифровых помех, но обмен рапортами осуществлен, аудио запись моего сигнала Владом сделана и прислана для анализа. Слушал эфир на трансивере IC706, антенна — петля периметром 20 м на чердаке под шифером двухэтажного дома. На передачу — Г-образная, на удочке длиной 7 м, на крыше двухэтажного дома, четыре радиала по 20м, и еще несколько, меньшей длины. Не смотря на то, что вертикальная поляризация антенны — не лучшей выбор для местных связей, меня слышат.

Принимаю решение переделать конструкцию макета передатчика, сделать новую контурную катушку, аккуратный монтаж, и главное, увести кварц с частоты 3579 до 3577. Помеховая обстановка в цифровом участке не позволяет осуществлять эффективную связь. Измерить выходную мощность передатчика не представляется возможным, сигнал на нагрузке имеет ужасную форму, поэтому добавлен однозвенный ФНЧ на выход. Итог — 1 Вт выходной мощности. Измерено осциллографом и ламповым вольтметром на нагрузке 50 Ом. Потребляемая мощность велика — 8 Вт. Но сил уже нет разбираться с этой простейшей конструкцией. Ключ с памятью подключен и бодро дает CQ в эфир, ручной ключ отрегулирован, на нем я собираюсь отвечать корреспондентам. Добавлена еще одна маленькая, но очень полезная деталь — стрелочный миллиамперметр на аккумуляторе, контролирует ток передатчика. Комплект готов!
День третий. Даю объявление в форуме RU-QRP Клуба о намеченных экспериментах. Первый этап — работа на передатчике, прием на трансивере. Финальный этап — работа в эфире на двухтранзисторной радиостанции без вспомогательных буржуинских приспособлений! Только REGEN RX & ONEWATT TX. Без трансивера у меня нет самоконтроля, регенеративный приемник не принимает сигнал моего передатчика, не смотря на то, что расположен от него в 10 сантиметрах, это для него непосильное испытание. Но усложнять схему еще и звуковым генератором не буду. Надеюсь, ручной ключ позволит обойтись без самоконтроля, хотя я далеко не мастер вертикального ключа.

Без проблем удается провести связи с Виктором EV6DX и Владом RX3ALL. В Москве и Белоруссии меня слышат хорошо. Помеховая обстановка удовлетворительная.
Наконец, финальный этап. В 2300 мск 22.02.10 планирую выйти в эфир на двухтранзисторном комплекте. За приемник очень волнуюсь — механическая шкала, зависимость частоты настройки от ПОС, сильные помехи в районе 3577 кГц. Как то он покажет себя в приеме QRP станций? А нужно, чтоб хорошо показал!

Легко осуществляю все подключения, приемник и передатчик полностью независимые. У каждого свой источник питания, своя антенна, свои аксессуары. Не смотря на бардак на столе, все умещается. Работать можно. Несколько вечеров до этого я слушал приемник, постигал работу с ним. Все-таки, один транзистор — это очень мало. Подобрал связь с антенной — петлей на чердаке, хотя передающая антенна дает гораздо более сильный сигнал на прием. Но коммутация антенн — сложный вопрос, так что все раздельно. Послушав на нем DX (американцев) и QRP сигналы, я поверил в него и он меня не подвел.

В 23-00 МСК не успеваю толком дать CQ, а уже слышу EV6DX/QRO. Виктор не называет мой позывной и это меня сбивает. Я ожидаю, что меня раз десять будут вызывать, пока буду лихорадочно крутить ручки автодина (впрочем, ручку ПОС не пришлось крутить, режим приемника был устойчивый). Вызываю Виктора и получаю ответ. Обмен рапортами — связь состоялась! Виктор экспериментирует, уменьшает мощность до 5 ватт, и я слышу его! Даю ему рапорт на QRO и QRP сигнал. Рапортую с чистой совестью 529, но это явно завышенная оценка силы сигнала в наушниках. Цель достигнута!

Осознание этого вводит в какое-то волшебное состояние. Слышу через наушники цокот своего ручного ключа (самоконтроль не понадобился). Колеблется стрелка миллиамперметра. Настольная лампа мягко освещает аппаратуру. Что-то еще было, но уже не помню, этот миг улетел безвозвратно. Надо перечитать «RAEM- мои позывные». Купил в юности эту книжку на барахолке, ее прочтение тогда вызывало похожие ощущения. В книжке закладки из отрывного календаря за 1997 год. Значит, читал ее 13 лет назад. Мечты сбываются.
Продолжаю слушать эфир. UU7JF DE UA1ASB. Не верю, что это Леонид так отчетливо звучит. Я и на импортный трансивер последнее время его плохо слышу, а тут на регенератор. Леонид поясняет, что он QRO. Все равно я очень доволен.

Меня вызывает Валерий RW3AI. Несколько попыток и связь состоялась. Не смотря на то, что Валерий слышит меня 229, дозывается и проводит связь профессионально. Вспоминаю, как удалась связь с RW3AI, когда он работал год назад на трансивере прямого преобразования для локального минитеста. Выходная мощность составляла 200 мВт, но это не помешало радиосвязи! Этот
опыт я усвоил тогда очень хорошо, и был очень рад тогда первым сработать с Валерием. Уточняю мощность — получаю RW3AI/QRP. Да, тут в этом приемнике не поймешь, какая мощность у корреспондента. Или слышишь или не слышишь ничего, а если слышишь, то разбираешь на 100 процентов.

Вызывает RX3ALL, с Владом это уже третья связь в этом эксперименте. Влад неизменно записывает мой сигнал. Самый активный участник эксперимента.
Продолжаю давать общий вызов. Сюрприз — UA6EKY, Анатолий, Черкесск. Здесь мне пришлось все принимать самому, так как это совершенно новый для меня корреспондент. Главное, имя не упустить, принять в помехах. Все принимаю, и даже информацию о качестве своего сигнала.

Успех превзошел мои ожидания. О передатчике я не сильно переживал, тут антенна сыграла свою роль, а приемник откровенно порадовал. А помехи на частоте были сильны. Зловещие завывания моды JT65A сражали наповал и навевали загробную тоску, а ведь это режим для микромощной связи, ниже уровня шума, но ощущение, что качают киловатты. Эта монотонная музыка способна вызвать расстройство психики и волдыри на руках (и других частях тела) оператора, судорожно сжимающего вертикальный ключ.
Сигналы QRP станций вдруг начинали мелко дрожать, это какой-то мощный сигнал захватывал частоту моего автодина, хотя его присутствие и не наблюдалось. Следует отметить, что широкая полоса приема регенератора есть в некотором роде преимущество, все станции слышны в этой широкой полосе и читаются, и потерять их не просто, а найти легко. Где-нибудь, в тихом, свободном от помех местечке радиочастотного спектра, принимать на регенератор было бы одно удовольствие, и полосу сужать не надо. Но ситуации в эфире бывают разные. Двухтранзисторная радиостанция достойно показала себя на частоте круглого стола RU-QRP Клуба.

Этот успешный блиц-эксперимент был бы просто невозможен без Клуба, я на секундочку представил себе многочасовые безуспешные попытки быть услышанным в одиночку. Но друзья организовали прекрасную поддержку (одних аудиозаписей мне прислали около десятка!) и стали полноправными соучастниками эксперимента. Удалось провести связи лишь с несколькими одноклубниками, в то время как остальные, я знаю, вслушивались в частоту, пытаясь расслышать сигнал от одного транзистора. Друзья, всем огромное спасибо. Кто слушал, и услышал, и сочувствовал!

До новых встреч на новой аппаратуре в вечно новом эфире!
Виталий Мельник UU7JF

Что еще почитать по теме:

Как изготовить радиоприемник в постапокалиптическом мире. Часть первая.

Обстановка

Если вам случится каким-то образом выжить после очередной, обещанной разными пророками, катастрофы, но к несчастью, окажетесь не в числе элитных жителей уютных подземных убежищ, а совершенно один на пепелищах и руинах цивилизации, то перед вами встанет множество непривычных задач. Допустим, вы сумеете найти себе элементарное убежище и обеспечить себя пропитанием на пару месяцев (Эти немаловажные потребности не являются темой данной статьи). Однако рано или поздно перед вами встанет задача узнать – «А выжил ли кто-нибудь еще», понять, что вы не одни во всем мире (это подбадривает и дает надежду). После катастрофы, вряд ли, оставшиеся в живых на планете будут иметь возможность пользоваться мобильным телефоном. Электричество уже не будет вырабатываться, а запас энергии в аккумуляторах сядет уже на третьи сутки. Свои мобильники можете сохранить себе на память. Вы не услышите призывных возгласов по FM-радио. Настанет тишина. Интернет не выживет.

Радио — самый надежный и простой способ связи на расстоянии (кроме обученных почтовых голубей). Не важно, будет ли это чей-то голос в эфире, хорошо, если бы это оказался осмысленный треск чьего-то искрового радиопередатчика, а не эфирный шум приближающейся грозы! С учетом особенности распространения радиоволн можно судить, как далеко находится разумное существо. Возможно, это будет позывной радиомаяка из подземного убежища.

Принятие решения на конструирование приёмника

Мы предположили, что вы каким-то чудом сумеете решить проблему голода и холода, но кроме темноты и обычного голода у человека есть еще один враг — информационный голод.

Человек не может жить, не получая информацию извне, ему нужно общаться, и ему нужно искать объект для общения. При полном отсутствии информации человек сходит с ума и погибает. Что вы предпримите для поиска информации? Я не говорю о спортивных новостях или о рекламе, речь идет о вполне серьезных вещах. Вы включите свой сохранившийся мобильный телефон, а будет ли он работать при порушенных мачтах антенн ретрансляторов и без электричества!? Нет. Каким-то чудом найдете и включите телевизор? Вряд ли, он заработает и что-то покажет, ибо опять же нет электричества для питания вашего телевизора и оборудования телестудии. Включите GPS навигатор? Но, вряд ли, он покажет вам ваши координаты без работающих земных станции корректировки.

Возвращаемся еще глубже в историю к истокам коммуникаций — радио. Именно старая добрая радиопередача, про которую многие забыли, способна нести информацию на большие расстояния и, скорее всего, именно по радио, и никак не по мобильному телефону, ни по телевидению или GPS или чату в интернете, люди будут стараться заявить о своем существовании. Вам нужен радиоприемник. Ищите радиоприемники! Старайтесь искать приемники, работающие от аккумуляторов и батарей, переносные, например, автомобильные. Если в автомобиле не окажется магнитолы, то рабочий аккумулятор будет вам очень полезен в хозяйстве! Собирайте автомобильные аккумуляторы, даже если они не рабочие. В них есть элементы, которые могут пригодиться для постройки самодельного радиоприемника или радиопередатчика.

Если найдете рабочий приемник и обеспечить к нему электропитание, то это хорошо! Лучше всего, если это будет всеволновый приемник, способный принимать длинные волны (ДВ), средние волны (СВ), короткие волны (КВ) и ультракороткие волны (УКВ). Здесь главное знать, что на разных диапазонах вы сможете принять сигнал радиопередатчиков, находящихся на различных удалениях от вас. Например, сигнал радиостанции в УКВ диапазоне вы сможете принять на расстоянии не более 30 километров. Сигнал в диапазоне длинных, средних волн на расстоянии до нескольких тысяч километров в ночное время. В диапазоне коротких волн вы сможете принять сигнал с противоположной вам точки земного шара.

Допустим, приемник у вас уже есть, и вы будете пытаться поймать радиопередачу. Но знайте, что батарейки не могут работать вечно. Прослушивать эфир важно, но не делайте это долго. После того, как вы почувствуете, что батарейки начинают садиться, извлеките их из приемника, попробуйте немного продлить им жизнь. Для этого их можно уплотнить, помять слегка камнем или даже просто покусать зубами, но делать это надо аккуратно, чтобы не сломать находящийся внутри корпуса графитовый стержень, в противном случае батарейки придется выкинуть.

Но не пройдет и недели, как ваш радиоприемник, который вы нашли, замолчит из-за разрядившихся батарей, а вы так и не услышите никакой передачи. Полноценно восстановить работу батарей вы уже не сможете, зарядить аккумуляторы у вас не получится тоже, так как у вас не будет электричества. Как же в такой ситуации принимать радиопередачу, когда нет ни проводного электропитания, ни батарей, ни аккумуляторов? Легко!!! Собрать собственными руками радиоприемник, которому не требуются никакие элементы электропитания!!!

Теперь вы понимаете, что мы хотим научить вас и рассказать о том, как сделать радиоприемник из подручных материалов своими руками. Даже сейчас в нормальное время многим из вас, вероятно, для этого придется проделать путь назад в историю развития современных коммуникаций: радио и телевидения, мобильной связи и интернета, современной спутниковой навигации и других столь необходимых привычных вещей современной жизни. Я постараюсь осуществить невиданное — пятилетний курс ВУЗа уместить в рамках данной статьи простыми понятными словами и схемами.

Не секрет, что, наверняка, каждый из жителей нашей планеты, избалованный цивилизацией, хотя бы раз оказывался в ситуации абсолютной беспомощности, когда по каким-то причинам в доме отключался свет. Вспомните, как вы судорожно искали фонарь, затем зажигалку, а затем и спички. Вы каждый раз себе говорили, что обязательно купите дежурный фонарик, свечку, и спичку будут всегда лежать в доступном для вас месте. Смотрите, на какие великие поступки может подвигнуть непродолжительное отсутствие электричества, как ваш мозг изобретателен в таких ситуациях. Уверен, что через месяц такой темноты вы начнете виртуозно добывать огонь трением палочки.

Итак, воспринимайте данную статью как краткое руководство с целью показать вам:

Что сделать детекторный приемник своими руками реально;

После осуществления этого процесса вы хорошо усвоите как это сделать в экстремальных условиях.

Другими словами – слушайте и запоминайте, эти знания могут вам пригодиться.

Определение предмета для создания

Итак, в нашем воображаемом несчастье в самом худшем сценарии вокруг нас могут образоваться несладкие условия, поэтому мы вполне можем сформировать очень жесткие и критичные требования к проектируемому приемнику:

приемник должен содержать в себе минимум элементов;

приемник должен обеспечивать работу без элементов питания;

приемник должен иметь возможность оперативной модификации;

приемник должен быть мобильным;

элементы схемы приемника должны быть реализованы из подручных средств.

Исходя из этих требований, определяем предмет нашего творчества — Детекторный приемник. Да, именно такие приемники, самые простые и дешевые, не требуют для своей работы каких-либо дополнительных источников электроэнергии. Устройство детекторного приемника настолько несложно, что его можно построить, не имея никаких знаний в области радиотехники! Если невдалеке от места установки детекторного приемника имеются две или три мощных станции, то при приеме на детекторный приемник очень трудно выделить передачу одной из них так, чтобы остальные совсем не были слышны, что очень выгодно для нас, как искателей хоть какого-нибудь сигнала. Детекторный приемник не требует ни ламп, ни транзисторов и всегда готов к работе. Существует довольно большое число схем детекторных приемников, отличающихся одна от другой большей или меньшей сложностью, способами настройки, различной степенью избирательности. Правда, есть связанные с этим ряд недостатков, устранить которые в детекторном приемнике невозможно. Детекторный приемник не обеспечивает приема дальних радиостанций. Самые мощные радиостанции слышны на детекторный приемник не далее, чем на расстоянии в 600 — 800 км в дневное время, и то, лишь при наличии очень высокой приемной антенны.

Рис.1. Принципиальная схема детекторного радиоприемника

Опишу основные моменты принципа радиоприема, чтобы ваша будущая конструкция не оставалась для вас до конца жизни тайным черным ящиком. В антенну передающей радиостанции от радиопередатчика подается переменный ток, быстро меняющий свое направление и величину. Это вы должны понимать из курса физики средней школы. Под действием такого переменного тока в окружающем антенну пространстве возникают электромагнитные волны или, как говорят, в пространство излучаются радиоволны. Эти радиоволны распространяются от антенны передающей радиостанции во все стороны со скоростью света, т. е. со скоростью 300000 км в сек. Предположим, что перед микрофоном, связанным с передающей радиостанцией, говорит диктор или играет оркестр. Микрофон подключен к передатчику таким образом, что звуковые колебания речи или музыки, воздействующие на этот микрофон, управляют силой излучаемых антенной радиоволн, т.е. излучаемые антенной передающей радиостанции радиоволны изменяются по своей силе в такт голосу диктора или, звукам оркестра. Часть излученных антенной радиопередатчика радиоволн доходит до антенны нашего приемника и вызывает (наводит) в ней такой же переменный ток, какой имеет место и в антенне передатчика. Хотя этот наведенный ток по своей величине будет неизмеримо меньше, чем ток в передающей антенне, но он будет также изменяться в такт голосу человека, говорящего перед микрофоном передающей радиостанции.

В детекторном приемнике поступающие от приемной антенны переменные наведенные токи преобразуются в токи, способные непосредственно воздействовать на головные телефоны. Эту задачу преобразования токов выполняет детектор приемника. Любую приемную антенну, даже небольшую комнатную антенну пересекают радиоволны громадного количества радиостанций, разбросанных по всему земному шару. Задача любого приемника — выделить из этого громадного числа наведенных в антенне токов токи только той радиостанции, которую вы в данный момент желаете слушать. Это вы и делаете, «настраивая» приемник. Вращая ручку настройки радиоприемника, настраиваете его на ту или иную радиостанцию, иногда расположенную на громадном расстоянии от места приема. Вполне понятно, что в нашем случае уверенно вы сможете принимать только достаточно мощные радиостанции, расположенные не слишком далеко.

Сам детекторный приемник устроен весьма просто. Всякий детекторный приемник имеет колебательный контур, при помощи которого производится настройка приемника на волну желаемой станции. К колебательному контуру присоединяются приемная антенна и заземление. В некоторых детекторных приемниках с этой же целью связь между антенной и колебательным контуром осуществляется через конденсатор малой емкости. Электрические колебания высокой частоты, принятые антенной, выделяются колебательным контуром в том случае, если он настроен на их частоту, и отсеиваются — если он на них не настроен. Благодаря этому передача радиостанции, на которую настроен контур, выделяется из всех остальных. С приемным колебательным контуром связывается детекторная цепь, в которую последовательно включены детектор и телефон. Высокочастотные электрические колебания, принятые и выделенные приемным контуром, ответвляются в детекторную цепь, где они детектируются, превращаясь в колебания низких (звуковых) частот. Токи звуковых частот, проходя через телефон, заставляют колебаться его мембрану, которая и воспроизводит звук. Для лучшей работы приемника параллельно к телефону присоединяется так называемый блокировочный конденсатор.

Определение необходимых материалов

Для того чтобы определить необходимые детали и материалы, достаточно взглянуть на схему нашего приемника. Я упомянул слово детали, большинство которых, вероятно, будут недоступны. Но и детали можно изготовить самостоятельно, не имея при себе специального оборудования и станков.

Взглянем еще раз на схему (Рис.1) сверху вниз и перечислим все элементы нашего радиоприемника. Самый первый из них — антенна, далее катушка колебательного контура, несколько конденсаторов колебательного контура, детектор, блокировочный конденсатор, головной телефон, заземление. Не так уж и много всего, если у вас рядом расположен магазин радиодеталей. Но давайте рассчитывать на самый худший вариант, когда этого магазина рядом не будет. Кратко опишу каждый элемент из этой конструкции, и какой материал может понадобиться для его самостоятельного изготовления.

Антенна — это такой длинный провод от 30 до 100 метров длиной. А поскольку это провод, то нам потребуется либо цельный кусок такого длинного провода, либо скрученные вместе отрезки различных проводов. Не очень важно из какого металла, будь то алюминий, медь, сталь и прочее, одножильный, многожильный. Берите все, что найдется. Главное, чтобы в сумме они были необходимой длины и соединены были между собой надежно, чтобы не оборвались при натяжении. Соединяя отдельные куски провода, не забудьте их предварительно очистить ножом от окислов и краски.

Еще один момент. Антенну надо как-то крепить к высокому предмету. Но крепить надо не сам провод, а через изолятор, который так же надо изготовить самостоятельно. Без изолятора антенна будет работать очень плохо, особенно в сырую погоду, во время осадков. Изолятор можно изготовить из обычной пластиковой бутылки. Итак, для антенны потребуются провода, а для изолятора антенны — пластиковая бутылка.

Катушка колебательного контура (L1) — резонансный элемент приемника, множество витков провода на жестком каркасе. Снова потребуются провода, но уже не любые. Здесь понадобится провод небольшого диаметра примерно 0.3 — 0.8 мм и достаточно много, чтобы намотать не менее 100 витков на жестком каркасе, например, на 50 мм пластиковой трубе от системы канализации. Если нет цельного провода для катушки, то и его так же можно собрать из отрезков. Итак, для катушки колебательного провода потребуются провода и пластмассовый каркас диаметром около 50 мм.

Конденсаторы колебательного контура (Сн) — тоже резонансный элемент приемника, служат для настройки приемника. Их надо изготовить несколько штук различной емкости. В изготовлении эта деталь совсем не сложна. Необходимо запастись фольгой (от конфет, шоколада и т.п.), полиэтиленом (в роли диэлектрика) и небольшими отрезками проводков для монтажа.

Детектор (VD1) — в нашем случае элемент, который выделяет модулирующий сигнал (голос диктора, например) из принимаемого радиосигнала. Эта деталь ничуть не сложнее, чем все остальные. Лучше всего использовать диод заводского изготовления, в худшем случае его придется изготовить самостоятельно.

Блокировочный конденсатор (Сбл) — восстанавливает потери продетектированного сигнала. С ним приемник работает ощутимо громче. Изготавливать его надо будет также как и конденсаторы настройки. Материал для его изготовления совершенно такой же.

Заземление — вторая половина антенны, а это значит, что плохо собранное заземление заметно ухудшит качество принимаемого сигнала. В качестве готового заземления можно использовать трубы водопроводных систем, если известно, что они точно имеют хороший контакт с землей, где-нибудь вдоль магистрали. Ну а если такой системы нет, то и ее надо изготовить. Закопать в землю массивный металлический предмет, заранее закрепив на нем провод, который будет торчать из земли.

Головной телефон — дверь в невидимый мир радиосигналов, интерфейс сознания. Самостоятельно изготовить его практически невозможно. Имею в виду, изготовить головной телефон именно с такими характеристиками, какие нужны нам. Весь секрет столько необходимого нам головного телефона в том, что он высокоомный. Его внутреннее сопротивление должно составлять не менее 1600 Ом. В состав его конструкции входит магнит, металлическая мембрана и большое количество очень тонкого провода. Вручную на коленке такое собрать очень тяжело. Поэтому придется его искать. Если такой головной телефон все же не найдете, то придется использовать альтернативные варианты. Во второй части статьи вы найдете материал о том, какие доступные детали можно использовать вместо высокоомного динамического головного телефона.

Поиски материала

Поиск материала для антенны

Как я уже отметил, для антенны пойдут любые крепкие на разрыв провода из любого металла, лишь бы в итоге получился провод достаточной длины. О том, какая длина провода должна получиться в результате я изложил в отдельной части статьи. К поискам материала для изготовления антенны особых требований нет — надо брать все что попадется. Это могут быть фрагменты электропроводки зданий, телефонные трассы, любые монтажные проводники, коаксиальные телевизионные кабели, троллейбусные и трамвайные трассы. Но последние достаточно тяжелые как для монтажа, так и для переноса, когда будете определять направление на источник сигнала.

Поиск материала для изолятора

Изолятор должен быть выполнен из любого диэлектрика. Я предложил использовать пластиковую бутылку. Неважно, что в этой бутылке было раньше. Если бутылки не найдете, то можно использовать пластиковую трубу, даже любой пластмассовый предмет. Главное, чтобы то, что вы найдете, могло обеспечить надежную изоляцию антенного провода от предмета, к которому будет крепиться антенна. Таким образом, никак нельзя, чтобы этот предмет стал частью антенны. Проявите смекалку и находчивость

Рис. 2. Материал для антенного изолятора

Поиск материала для катушки колебательного контура (L1)

Снова потребуются провода, но уже определенного диаметра от 0.3 до 0.8 мм. Провода могут быть в лаковой, шелковой, пластиковой изоляции — это не препятствует работе катушки. Лучше всего если провод для катушки будет цельным, но если нет возможности найти такой провод, то можно использовать отрезки проводников. Силовые провода от электропроводки не пойдут — они слишком большого диаметра. При поиске надо обращать внимание на трансформаторы, трассы компьютерных сетей, телефонные трассы — именно там можно найти то, что нам надо!

Если вам не удаётся найти качественный провод для катушки или монтажа деталей, вполне пригодится провод, который находится в трансформаторах (Рис 4). Наверное, вы видели в детстве разбросанные металлические пластины в виде буквы Ш или Е. Трансформатор надо разбирать аккуратно, чтобы не повредить провод. Лучший инструмент для разборки трансформатора — отвертка. Сначала следует снять металлическую скобу, которая скрепляет трансформаторные пластины с обмоточным каркасом. Пластины надо удалить, в дальнейшем они нам не понадобятся. После того, как вы достанете каркас, снимите с него защитную пленку. Затем начинайте отматывать провод. Избегайте образования узлов и перекрутки провода. Провод сразу наматывайте на заготовленную предварительно оправку. Оправку лучше всего использовать диаметром от 3 см и выше из любого материала. Полученную таким образом катушку рекомендуется скрепить нитками, чтобы провод не разматывался.

Теперь о каркасе катушки. Я рекомендовал использовать пластиковую трубу диаметром 5 см, которую можно найти на развалинах водопроводных систем. Но можно также намотать катушку на любом трубчатом каркасе из диэлектрика диаметром около 5 см, например, на стеклянной бутылке, пластиковой бутылке, лишь бы эта бутылка не была фигурной формы, т.е. имела постоянный диаметр по всей свое длине.

Рис.3. Пластиковая труба для каркаса катушки колебательного контура приемника

Поиск материала для конденсаторов (Сн, Сбл)

Для изготовления этих деталей понадобится фольга и материал, который выполнит функцию изолятора между обкладками конденсатора. Фольгу можно взять от оберток шоколада, конфет, металлосодержащей обертки прочих продуктов питания. Такая фольга достаточно гибкая, что нам и нужно. В качестве диэлектрика может подойти полиэтилен пакетов, упаковочного материала, сухая писчая бумага, калька, бумага оберток пищевых продуктов. Газеты и журналы не подойдут, так как из-за состава типографской краски диэлектрические свойства будут плохими.

Рис.4. Материал для изготовления конденсаторов

Поиск материала для детектора (VD1)

Вообще, будет здорово, если вы сразу найдете среди радиотехнического хлама полупроводниковый диод (Рис.5). Он избавит вас от сложной работы по конструированию детектора и сэкономит ваше время. С готовым заводским диодом приемник будет работать громче, чем с самодельным. Конечно, сами по себе диоды не валяются россыпями на улицах. Их можно найти в платах радиоприемников, магнитофонов, телевизоров. Внимательно изучайте содержимое обнаруженных плат, так как диоды имеют небольшие размеры от 2 до 4 мм в длину. Сам полупроводниковый элемент, как правило, заключен в стеклянный корпус. Корпус имеет маркировочные полосы. В нашем случае количество и окраска этих полос не имеют значения. Какой стороной подключать диод в схеме нашего приемника тоже не имеет значения — любой стороной.

Рис.5. Детектор — полупроводниковый диод

Но если такой диод вы нигде не обнаружите, не отчаивайтесь — его можно сделать его самостоятельно. В этом и заключается цель нашей статьи – обеспечить вас знаниями как изготовить необходимые компоненты приемника самостоятельно. Конструкция самодельного детектора приведена в другом разделе статьи. Подскажу лишь, что вам надо будет найти простой карандаш, лезвие бритвы, булавку, несколько маленьких гвоздиков, дощечку для крепления конструкции. Небольшие гвоздики можно достать из оконных деревянных рам, обуви.

Поиск материала для заземления

Если в месте установки радиоприемника у вас не окажется подходящего заземления (участок водопроводной системы, например), для изготовления своими силами заземления надо будет найти крупный металлический предмет. Лучше, если этот предмет не будет окрашен, тем самым обеспечится надежное взаимодействие с почвой. В качестве заземления можно будет использовать металлическое ведро, корпус холодильника, металлическую кухонную плиту, арматурную решетку, трактор, танк, корабль. Не забудьте снять краску или эмаль.

Поиск материала для головного телефона

Головной телефон самостоятельно изготовить практически невозможно. Поэтому будем искать готовый головной телефон для нашего радиоприемника. Искать наушники среди бытового хлама нет смысла. В быту используются низкоомные наушники, которые не годятся для нашей конструкции. Таким образом, миниатюрные наушники для плееров, карманных приемников не годятся. Их внутренне сопротивление всего лишь от 16 до 32 Ом. Более качественные головные телефоны от домашних аудиосистем так же не годятся — это те же самые динамики, с внутренним сопротивлением 8 Ом, соответственно, и обычные динамики так же не годятся из-за малого сопротивления. И так, как бы ни был хорош ваш радиоприемник, на все эти наушники и динамики, которые я перечислил, вы ничего не услышите. Ищите то, что нам нужно. Обращайте внимание на телефонные трубки городских автоматов, домашних телефонов, домофонов. На самом корпусе наушника изготовитель обычно указывает величину внутреннего сопротивления, для нас, чем оно выше — тем лучше, 1000 Ом и выше. Если на корпусе ничего не указано, то все равно забирайте с собой, вдруг подойдет и заработает.

Рис.6. Высокоомный головной телефон ТОН-2 сопротивлением 1600 Ом. Вид сзади

Соединять наушники последовательно для суммирования сопротивлений нет совершенно никакого смысла. Но как же понять подошел ли наушник для нас или нет, если в эфире и так нет никого? А вдруг он сам по себе неисправен? Очень просто. В момент подключения антенны или заземления к приемнику вы услышите достаточно громкий щелчок. Это щелчок возникает из-за скопившегося статического напряжения в антенной цепи. Чем выше сопротивление наушника, тем громче будет щелчок. Не старайтесь услышать привычный гул частотой 50 гц, который обычно наводится линиями электропроводки — никакой электропроводки под напряжением вокруг вас не нет!

Изготовление

Самостоятельное изготовление Детектора (VD1)

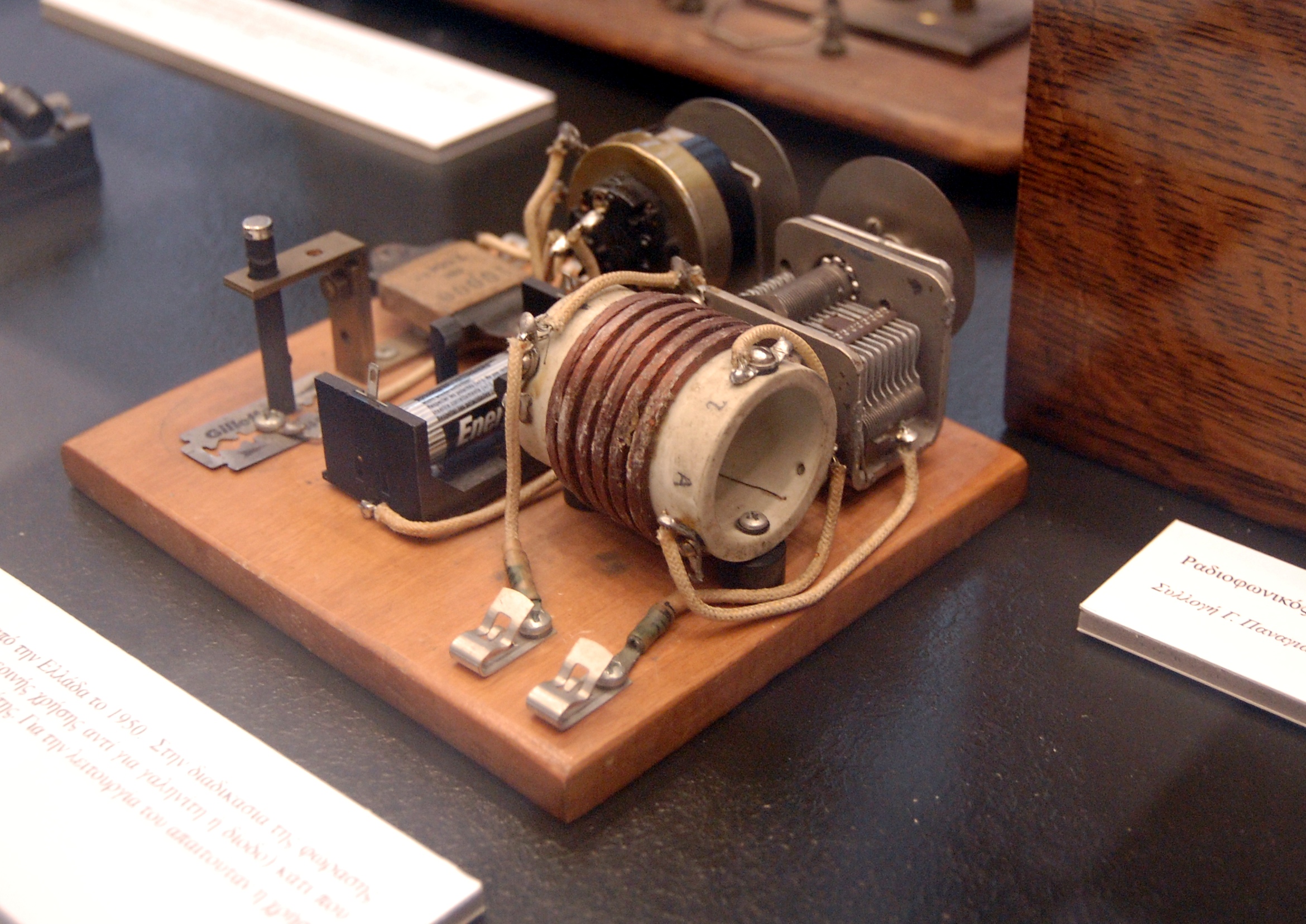

Итак, у нас уже есть все необходимое для сборки — лезвие для бритья, простой (графитовый) карандаш и булавка. Основа конструкции — точка соприкосновения лезвия и грифеля простого карандаша, которая образует полупроводниковый переход. Для жесткости конструкции лезвие необходимо закрепить на небольшой деревянной дощечке при помощи гвоздика. Предварительно надо продумать, как к этому лезвию будет крепиться монтажный проводник. Я рекомендую лезвие и проводник закрепить на дощечке этим же гвоздиком. Вторую половину детектора мы изготавливаем из булавки, небольшого кусочка простого карандаша и гвоздика. Необходимо подточить карандаш. Жесткость грифеля на начальном этапе не имеет значения. Если есть выбор карандашей, то можно попробовать различные варианты. Длина карандаша не должна быть большой – всего лишь 2 – 5 сантиметров. Карандаш необходимо насадить на булавку таким образом, чтобы игла вошла в карандаш между графитовым стрежнем и оболочкой карандаша, и был обеспечен надежный контакт. Свободный конец булавки так же необходимо прикрепить к дощечке гвоздиком. Главное не забыть про монтажный провод – его крепим к булавке так же как и к лезвию. Собранная конструкция выглядит примерно как на рисунке Рис 7. Самое главное здесь — найти точку наибольшей чувствительности перемещая острие карандаша по поверхности лезвия, регулируя, насколько это возможно, усилие булавки. Рекомендую найти несколько образцов лезвий и карандашей и изготовить несколько детекторов. В ход пойдут как новые так и ржавые полотна, в общем, любые. Ведь затраты в нашем случае будут вполне оправданы.

Рис.7. Собранный детектор

Катушка колебательного контура

Катушку колебательного контура для выбранного нами средневолнового и длинноволнового диапазона лучше всего изготовить без какого-либо сердечника. Я рекомендую применить жесткий каркас, например, отрезок Полихлорвиниловой (ПХВ) трубы диаметром 5 сантиметров. Конечно, конструктор может использовать так же и картон, но картон имеет свойство сыреть. Провод потребуется диаметром не более 1 мм, будет лучше, если найдете провод диаметром около 0.3 мм. Вам очень повезет, если найдете сетевой кабель используемый для соединения компьютеров в сеть. Его в достаточном количестве можно найти в офисных помещениях под потолком, спрятанным за обшивкой.

В нем как раз уложено 8 проводников необходимого диаметра. Представьте себе, сетевой кабель длиной 10 метров даст вам для конструирования целых 80 метров столь необходимого монтажного провода, который сгодится практически для любого устройства, в том числе и для катушки! И так, в трубе (т.е. каркасе) проделываем два отверстия, в которые пропускаем намоточный провод. Отверстия необходимы для крепежа провода, но можно попробовать закрепить проводок и скотчем, если он у вас есть. Общее количество витков, которое надо будет аккуратно уложить виток к витку без нахлестов, будет не менее 100. Чем больше, тем лучше, тем больший диапазон вы сможете охватить. После каждого 20 витка рекомендую делать петельки — отводы, к которым мы будем подсоединять то антенну, то детектор, то конденсаторы в поисках сигнала. Посоле окончательной намотки петельки отводов надо освободить от изоляции. По простой формуле L=2пR можем определить общую длину провода для нашей катушки 15.7 см — один виток, тогда на 100 витков потребуется 15,7 метров провода, на 200 витков не менее 32 метров (с учетом отводов).

Будет очень хорошо, если вы найдете хотя бы 4 метра сетевого кабеля (Рис.8). Я недавно нашел 13 метров сетевого кабеля — это 104 метра! Общая длина намотки составит приблизительно диаметр проводника с изоляцией * количество витков, где-то, 1.1*100=110 мм для 100 витков или 1.1*200=220 мм для 200 витков. Учтите это, когда будете отрезать трубу.

Рис.8. Сетевой кабель для обмотки катушки колебательного контура и монтажа схемы

Итак, катушка (Рис.9) почти готова, осталось зачистить от изоляции отводы, которые мы сделали (я рекомендовал их делать после каждого 20 витка). Делать это можно, слегка опалив выводы и зачистив их, но главное здесь — не перестараться и не испортить всю свою работу. Отводы для надежности конструкции лучше всего закрепить — хорошенько примотать их нитками к корпусу, но можно и не крепить, тогда обращаться с катушкой следует аккуратнее.

Саму катушку можно зафиксировать на дощечке, а можно и не делать этого. Её расположение на плате не влияет на работу нашего приемника.

Рис.9. Катушка

Изолятор

В этом приемника важно все от антенны до заземления! Крепление антенны должно быть качественным с точки зрения радиофункциональности. Антенна обязательно должна крепиться на изоляторах. Влага, сырость, снег оказывают большое влияние на свойства антенны, поэтому необходимо постараться свести к минимуму эти воздействия — вот для чего нужны изоляторы. Естественно, они должны быть выполнены из качественных изоляционных материалов. Дерево не подойдет для этих целей, так как оно быстро намокает.

Самый простой и наиболее доступный способ изготовить изоляторы из горлышек стеклянных или пластиковых бутылок. Более качественный изолятор получится из пластиковой бутылки целиком (Рис.2) если изготовить его таким образом.

Для надежного самодельного изолятора антенны я рекомендую использовать обычную пластиковую бутылку. Из нее получается превосходный изолятор. Для этого в ее горлышке и у самого основания бутылки необходимо проделать по два отверстия. Горлышко и основание бутылки, как правило, имеют бОльшую толщину стенок. В эти отверстия необходимо будет провести с одной стороны провод антенны а с другой стороны провод или веревку, с помощью которой эта антенна будет крепиться к мачте (столбу, дереву, любому высокому предмету). Можно забрасывать один конец веревки при помощи груза на дерево, а потом подтягивать вверх саму антенну. Такой изолятор будет надежно удерживать достаточно длинную антенну и это важно, ведь длинный и толстый провод будет испытывать ощутимую нагрузку при натяжении.

Конденсаторы (Сн, Сбл)

Конденсаторы, так же как и катушки, можно изготовить своими силами. Легче всего изготовить конденсатор постоянной емкости. Для самодельных конденсаторов емкостью до нескольких сотен пикофарад используется алюминиевая или оловянная фольга, тонкая писчая или папиросная бумага, упаковочный полиэтилен. Значительные запасы фольги вы сможете найти в развалинах домов из духовок газовых или электрических плит. Фольгу также можно взять из испорченных бумажных конденсаторов большой емкости или можно использовать алюминиевую фольгу, в которую завертывают шоколад и некоторые сорта конфет. От поврежденных конденсаторов можно также использовать промасленную бумагу в качестве диэлектрика. Посмотрите на общую схему строения конденсатора (Рис.10b), а о процессе изготовления (Рис.10a) будет рассказано во второй части.

Рис.10. Изготовление конденсатора

Конденсаторы будем использовать в схеме колебательного контура. Лучше всего изготовить несколько конденсаторов, штук 7. Предлагаю сделать самую малую емкость номиналом в 100 пикофарад и так далее до 700 пикофарад. Их мы будем поочередно подключать к катушке, тем самым осуществляя перестройку по диапазону. Еще один конденсатор — блокировочный. Он подключен параллельно головному телефону, его емкость около 3000 пикофарад.

Антенна

Антенна — лучший усилитель! Так гласит народная мудрость. Антенна должна быть определенной длины. Поскольку мы будем слушать долгожданные радиосигналы в диапазоне средних волн, то длина антенны будет определяться следующим образом:

Диапазон частот предполагаемого сигнала от 0,5 Мегагерц до 2 Мегагерц;

Соответственно, длина волны будет в диапазоне от 300/0,5 до 300/2 метров, т.е. от 600 метров до 150 метров;

Рекомендуемая длина антенны составляет четвертую часть длины волны, т.е. от 150 метров до 37,5 метров.

Значит, надо будет составить антенное полотно хоть из кусочков проволоки, но суммарной длины от 37 до 150 метров. Рекомендую взять среднюю величину около 90 метров. Но никак не короче 37 метров, ибо антенна не будет качественно работать, а это ощутимо, поверьте мне. Никаких кабелей и отводов от антенны к приемнику не требуется, антенну соединим непосредственно к приемнику — это упростит конструкцию. Второй конец антенны надо прикрепить к изолятору, о котором я уже рассказал, и подвесить ее как можно выше. Еще выше! Лучше если это будет не только высокое дерево, а высокое здание или высокая опора ЛЭП. Не крепите антенну к незнакомым проводам! Вдруг в них все еще находится напряжение, тогда вы рискуете своей жизнью.

Рис.11. Антенна Диполь

Заземление

Заземление — это вторая половина антенны, и значит, что она тоже очень важна. Лучше всего, если вы найдете металлическую трубу, торчащую из земли. Как вариант подойдет отопительная металлическая батарея или трубопровод водопроводной системы, арматура. Главное, что бы эта конструкция в любом месте имела надежный контакт с землей и чем больше площадь контакта с землей, тем лучше. Можно соорудить свое собственное заземление. В таком случае, земля должна быть достаточно влажной. Необходимо вырыть яму поглубже, налить в нее воды, бросить в яму железную кровать или ведро или любой массивный и объемный металлический предмет, предварительно прикрепив к нему провод достаточной длинны, что бы можно было соединить его с приемником. Затем яму засыпать и для надежности полить (для того, чтобы выросло ведро или кровать). Если воды нет, тогда рекомендую хорошенько притоптать землю.

Рис.12. Антенна типа Наклонный луч

Итак, наш приемник готов, антенна закреплена на дереве, заземление вкопано в грунт, и мы можем приступать к прослушиванию эфира.

Рис.13. Готовый детекторный приемник

Материал предоставлен «Клубом техноманьяков» http://sodnevki.ru

Продолжение следует…

Детектор передатчика

— это … Что такое детектор передатчика?

  • Детектор усов кошки — Детектор усов кошки Galena Прецизионный детектор усов кошки… Wikipedia

  • Передатчик искрового промежутка — Передатчик искрового промежутка — это устройство для генерации радиочастотных электромагнитных волн. Эти устройства служили передатчиками для большинства систем беспроводной телеграфии в течение первых трех десятилетий развития радио (1887 ndash; 1916) и первых…… Wikipedia

  • Металлоискатель — А У.Солдат южнокорейской армии использует металлоискатель для поиска оружия и боеприпасов в Ираке. Металлоискатель — это устройство, которое реагирует на металл, который может быть не сразу заметен. Самая простая форма металлоискателя состоит из осциллятора…… Wikipedia

  • Электролитический детектор — Электролитический детектор, или электролитический детектор с неизолированной точкой, как его еще называли, был типом влажного демодулятора, который использовался в ранних радиоприемниках. Этот вид детектора широко использовался и был очень чувствительным и надежным.История Пока…… Википедия

  • передатчик бесконечности — микрофон бесконечности или передатчик бесконечности, чрезвычайно чувствительное подслушивающее устройство дальнего действия, скрытое в телефоне: »Предполагается, что ЦРУ широко использует« микрофон бесконечности »… Привязанный к телефону жертвы, it can…… Полезный английский словарь

  • Изобретение радио — Великая радиоконтроверсия перенаправляется сюда. Об альбоме группы Tesla см. The Great Radio Controversy.Содержание 1 Физика беспроводной передачи сигналов 2 Теория электромагнетизма… Wikipedia

  • Список вакуумных трубок — Это список вакуумных трубок или термоэмиссионных клапанов. До появления полупроводниковых приборов в бытовой и промышленной электронике использовались сотни типов ламп; сегодня только несколько типов все еще используются в специализированных приложениях. Содержание…… Википедия

  • Реджинальд Фессенден — Информационное окно Имя знаменитости = Реджинальд Фессенден Заголовок = Отец радиовещания Дата рождения = дата рождения | 10 | 6 | mf = y Место рождения = Ист-Болтон, Квебек, Канада Дата смерти = дата смерти и возраст | 1932 | 7 | 22 | 1866 | 10 | 6 | mf = y место смерти = Бермуды… Википедия

  • История радара — История радара начинается с экспериментов Генриха Герца в конце 19 века, которые показали, что радиоволны отражаются металлическими объектами.Эта возможность была предложена в основополагающей работе Джеймса Клерка Максвелла по электромагнетизму.…… Wikipedia

  • Crystal Radio — сюда перенаправляется набор Crystal. Для австралийской рок-группы см The Crystal Set. Современная репродукция старинного хрустального сервиза. Он настраивается на разные станции путем перемещения скользящего контакта (справа) вверх и вниз по катушке настройки (красный). Устройство…… Википедия

  • Coherer — Когерер из металлических опилок Когерер был примитивной формой детектора радиосигналов, использовавшейся в первых радиоприемниках в эпоху беспроводного телеграфирования в начале двадцатого века.Изобретен примерно в 1890 году французским ученым Эдуардом…… Википедия

  • Frequency Finder Детектор ошибок | Детектор GPS Tracker

    легко обнаруживает наиболее распространенные радиочастотные сигналы

    Будьте уверены, что вокруг нет скрытых устройств наблюдения. Frequency Finder Bug Detector Pro — это a:

    • Детектор передатчика
    • Поиск камеры
    • GPS-детектор
    • Детектор телефонного разговора
    • Лазерный извещатель
    • Генератор белого шума

    Маленький, легкий и простой в использовании

    Защитите себя от всех наиболее часто используемых ошибок, где бы вы ни находились.Просканируйте комнату или автомобиль за считанные минуты и убедитесь, что вы знаете, что никто не слушает, что вы говорите, не следит за тем, что вы делаете, или следит за вашими движениями. Его достаточно легко использовать для любого, чтобы обнаружить и установить камеру или аудиопередатчик практически сразу, и он достаточно мал, чтобы носить его в кармане или сумочке.

    Почему именно Frequency Finder?

    • Генератор белого шума помогает сохранить конфиденциальность ваших разговоров
    • Легко читаемый экспонометр указывает на близость любых потенциальных ошибок
    • Обнаруживает несколько разных типов ошибок на разных частотах

    Простой люксметр предупреждает вас о наличии любых беспроводных передатчиков и GPS-трекеров в пределах примерно 25 футов.Когда вы приближаетесь к источнику сигнала, счетчик будет светиться, пока вы не окажетесь прямо над источником сигнала. При поиске камер просто подсоедините насадку для поиска линз к верхней части устройства и посмотрите через линзу, чтобы определить их местоположение на расстоянии примерно 15 футов.

    Артикул: 007-MULTI-SWEEP

    In The Box
    Frequency Bug Detector Pro
    Крепление для поиска линз
    Телефонный адаптер RJ-11
    Телефонный кабель RJ-11
    Адаптер переменного тока
    Наушник
    Руководство по быстрому запуску


    Special Feature : All-in-one инструмент предупредит вас о несанкционированных передачах, даже нарушит работу потенциальных прослушивающих устройств.

    Размеры : 4,21 x 2,25 x 1 дюйм

    Питание : Сменный аккумулятор: 9В

    Передача : Диапазон частот: 10 МГц — 10 ГГц

    Хранилище : НЕТ

    Сервис : Без абонентской платы

    Serene Innovations ca-ms датчик детектора движения CentralAlert — Walmart.com

    «,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

    БЕСПЛАТНАЯ доставка на следующий день!

    «,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

    Мы прилагаем все усилия, чтобы снова начать работу.

    • Временно приостановлено в связи с высоким спросом.
    • Продолжайте проверять наличие.
    «,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» true «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

    0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

    Скажите нам, что вам нужно

    » , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» bb257b96-68f2-4636-a1ba-d3b8afcc84c9 «,» облако «:» scus «-prod oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «:» APP «:0.40-41ed84 «},» expoCookies «: {}}

    Датчик горючего газа Датчик, детектор

    Ацетон, датчик газа растворителя, преобразователь, анализатор для горения, контроль взрыва. Мы предлагаем датчик / детектор / анализатор ацетона со следующими характеристиками:
    • Диапазон измерений: 0-100% НПВ (нижний предел взрываемости), 0-100% об. (Анализ)
    • Технология: пеллистор / каталитический шарик (мониторинг воспламеняемости), Инфракрасный
    • Выход: 4-20 мА, 0-10 В, RS485 Modbus, Lon, BacNET
    • Корпус: IP44, IP54, IP65
    • Сертификат: UL 61010, UL 2075, ATEX EExd, ATEX EExn, CE
    • Монтаж : установка на стене, установка в воздуховоде
    • Зона установки: безопасная зона, опасная зона, взрывозащищенная

    Области применения / промышленности: газовый банк , завод по розливу, дожимная станция, склад газа, фармацевтика, склад баллонов, обработка драгоценных камней термическая обработка, печь, машинное отделение, испытательные залы, автомобиль, оборона, военный корабль, завод отжига, химические заводы, нефть и газ, пожарная безопасность, внутренний газопровод, кухня, нефтеперерабатывающий завод, пищевая промышленность, цемент, подшипники, машиностроение, бассейн , зона горения, выпечка ry, коммерческое, гостиницы, шахты, замкнутые пространства, газифер, склад, нефтяные скважины, биогазовая установка, полигон, котельная, тепловые электростанции и т. д.

    Характеристики:

    • Защита от обратной полярности
    • Защита от отравления
    • Низкая температура вспышки для более длинного датчика
    • Модульная архитектура
    • Ручная калибровка
    • Ожидаемый срок службы> 3 лет,> 15 лет
    • Малое время отклика
    • Защита от сна

    Доступный тип газа: Детектор горючих газов, детектор газа в замкнутом пространстве, газ система обнаружения, детекторы газа, газоанализаторы, анализаторы выхлопных газов, газ метанол, пивоваренная промышленность, свалки, анализатор дымовых газов, каталитический датчик газа, датчик горючего газа, датчики газа, детектор метана, газовая рампа, анализатор горения, установка для производства биогаза, биогаз генератор, биогазовая электростанция, газификатор биомассы, детектор растворителя, краска, покрасочная камера, автомобильная краска, химический детектор , детектор горючих газов, завод по розливу, склад, нефте- и газопровод, нефтеперерабатывающий завод, нефтяная скважина, издательство, печатный станок, летучие органические соединения

    TD-19 Детектор передатчика | Устройство обнаружения ошибок противодействия

    Детектор передатчика TD-19 позволяет обнаруживать и определять местонахождение подслушивающих устройств в вашем доме, автомобиле, офисе или номере отеля; он предназначен для обнаружения миниатюрного радиопередатчика, наиболее распространенного типа прослушивающего устройства, используемого сегодня.Это устройство настолько распространено, что его можно посадить практически где угодно. TD-19 предупредит, если обнаружит передачу с ошибками в диапазоне от 1 до 1000 МГц. Светодиодный индикатор диапазона и звуковой сигнал сообщат вам о расстоянии до ошибки. Используя регулятор чувствительности и два светодиода, вы можете быстро и легко настроить РЧ-передатчик — это настолько просто, что даже ребенок может сделать это после тренировки. Характеристики: ¥ Вес: 7 унций ¥ Размеры: 5,3ÕÕ на 3,3ÕÕ на 1,5ÕÕ. ¥ Антенна расширяется до 33 ¥ Телескопическая антенна для удобного хранения ¥ Батарея в комплекте

    Этот продукт еще не получил отзывов.Оцените этот продукт первым!

    Написать рецензию

    Бесплатная стандартная доставка в континентальной части США для заказов на сумму более 150,00 долларов США
    Доступны улучшенные варианты доставки.

    Мы не пытаемся вернуть товар. Мы очень гордимся тем, что продаем, и обещаем, что ваш продукт будет работать или мы заменим его. Многие люди купят товар, воспользуются им какое-то время, а затем вернут его.Мы не занимаемся арендой. Вы будете нести расходы по доставке и пополнению запасов в размере до 25%. Если у вас есть какие-либо сомнения относительно того, подходит ли продукт для вашей ситуации, ПОЖАЛУЙСТА, позвоните нам и обсудите сначала.

    Мы стоим за то, что продаем на 100%. Вам гарантировано полное удовлетворение. Если что-то не так, мы исправим. Если у вас когда-нибудь возникнут проблемы с чем-либо, что вы покупаете в Spygadgets, будьте уверены, что вы защищены.

    Пожалуйста, прочтите следующую информацию, чтобы не сомневаться в том, что произойдет, если вам потребуется вернуть продукт.

    Мы понимаем, что иногда Предмет не подходит для той цели, для которой вы его предназначаете. Мы надеемся, что вы получите товар хорошего качества, соответствующий вашим потребностям. Мы не ожидаем возврата вещей, которые были использованы, неправильно обработаны, изношены или сломаны. Это неприемлемо.

    Политика возврата Spygadgets.com.
    Большинство предметов можно вернуть в течение 15 дней с момента их получения. Мы считаем, что 15 дней в вашем распоряжении — это достаточно времени, чтобы определить, подойдет ли какой-либо предмет для ваших нужд.(Дата получения — это дата, когда товар был доставлен вам.) Если вы не уверены, какой элемент может работать в вашей ситуации, позвоните или напишите нам перед заказом.

    Неисправные возвращаемые товары должны быть в идеальном состоянии.
    Мы понимаем, что вы откроете коробку и протестируете устройство.
    Любые исправные возвращенные товары, которые, очевидно, использовались по назначению, с плохим обращением или сломанные и возвращенные подлежат 25% комиссии или возвращаются вам по нашему усмотрению.
    В том маловероятном случае, когда вы получите дефектный товар, при запросе RMA будут предоставлены альтернативные инструкции,

    RMA (разрешение на возврат товара)
    ВСЕ товары должны иметь номер RMA.Вам необходимо получить от нас номер RMA перед отправкой любого предмета по любой причине.

    Когда вам будет выдан RMA, вам будет предоставлен обратный адрес и инструкции о том, как упаковать, отправить и идентифицировать посылку для нас. Если предмет не может быть идентифицирован, он может быть отклонен и будет возвращен отправителю. Вы несете ответственность за все предметы, пока они не будут приняты на нашем предприятии.

    Комиссия за пополнение запасов

    При возврате исправных товаров взимается комиссия за возврат в размере 15%.Эта комиссия может достигать 25%, если товар возвращается с отсутствующими или сломанными деталями.

    Стоимость доставки. Деньги за доставку не возвращаются.
    Вы несете ответственность за все расходы по доставке, чтобы вернуть нам товар. Эти расходы могут включать страхование, импортные сборы, таможенные сборы, налоги или брокерские сборы,

    .

    Некоторые предметы не могут быть возвращены ни по какой причине.
    GPS: Ни один GPS-трекер не может быть возвращен ни по какой причине. Неисправное устройство будет заменено таким же или аналогичным.Нет возврата, нет кредитов.
    Контрольные устройства наблюдения:
    Контрольные устройства наблюдения, включая детекторы ошибок, комплекты контрмер, анализаторы телефонных линий или любое устройство, используемое для обнаружения устройства наблюдения. Неисправные элементы будут заменены. Возврат не производится. Кредиты не принимаются.
    Программное обеспечение или программные устройства:
    Возврат любого программного обеспечения не осуществляется.

    Возврат или кредит:

    До тех пор, пока вы соответствуете критериям, включенным в эту политику, мы применим возврат через нашу систему обработки к вашей первоначальной форме оплаты.Мы также можем предложить кредит магазина, если исходная форма оплаты недоступна.

    Последнее обновление 5-3-2019 В исключительных случаях из этой политики могут быть сделаны исключения. Такие исключения остаются на наше усмотрение и будут делаться в каждом конкретном случае. Размещая заказ, вы соглашаетесь с нашей политикой возврата.
    Если вы не согласны с этой политикой, ваш единственный выход — не использовать сайт.

    Тип 8400 — Ввинчиваемый датчик порога температуры / преобразователь с дисплеем

    AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBoliviaBonaireBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCayman IslandCentral Африканский RepChadChileChinaChristmas IslandCocos IslandColombiaComorosCongoCook IslandCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFiji IslandsFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGreeceGreenlandGrenadaGuadeloupeGuatemalaGuinea, BissauGuinea, RepGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyIvory CoastJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, SouthKosovoKuwaitKyrgyzstanLaoLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacau Македония, Мадагаскар, Малави, Малайзия, Мальдивы, Мальта, Остров Мариана, Маршал-Айленд, Мартиника, Мавритания, Маврикий, Майот, Мексика, Микронезия (Федеративные Штаты), Молдова, Монако, Монголия, Черногория, Монтсеррат, Марокко, Мозамбик, Ньямар, Намир.AntillesNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorfolk IslandNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSaudi ArabiaSenegal RepublicSerbia, Республика ofSeychellesSingaporeSlovakiaSloveniaSolomon IslandSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Virgin IslandsUruguayUzbekistanVanuatuVenezuelaVietnamWallis и Футуна IslandWestern SamoaYemenZambiaZimbabwe

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
