Что такое дискретные датчики давления. Какие бывают виды дискретных датчиков давления. Как выбрать подходящий дискретный датчик давления для конкретной задачи. Каковы преимущества и недостатки различных типов дискретных датчиков давления.
Что такое дискретные датчики давления и для чего они применяются
Дискретные датчики давления — это устройства, которые выдают сигнал включено/выключено (да/нет) при достижении заданного уровня давления. В отличие от аналоговых датчиков, они не измеряют точное значение давления, а лишь сигнализируют о превышении или падении давления ниже установленного порога.
Основные области применения дискретных датчиков давления:
- Контроль минимального/максимального давления в системах
- Аварийная сигнализация при критических значениях давления
- Автоматическое включение/выключение оборудования по уровню давления
- Защита от сухого хода насосов
- Контроль наличия потока в трубопроводах
- Определение положения поршней в пневмоцилиндрах
Дискретные датчики давления позволяют упростить алгоритмы управления в ПЛК и системах автоматизации за счет формирования четких сигналов о достижении заданных уровней давления.
Основные типы дискретных датчиков давления
Существует несколько основных типов дискретных датчиков давления, различающихся по принципу действия:
Механические датчики давления
Принцип действия основан на деформации упругого чувствительного элемента (мембраны, сильфона) под действием давления. При достижении порогового значения происходит механическое замыкание/размыкание контактов.
Преимущества:
- Простота конструкции
- Низкая стоимость
- Не требуют электропитания
Недостатки:
- Низкая точность и стабильность порога срабатывания
- Подвержены механическому износу
- Ограниченный ресурс срабатываний
Электронные датчики давления
Используют тензорезистивные или емкостные чувствительные элементы. Измеренное значение давления преобразуется в электрический сигнал и сравнивается с заданным порогом срабатывания в электронном блоке.
Преимущества:
- Высокая точность и стабильность
- Отсутствие подвижных частей
- Длительный срок службы
- Возможность удаленной настройки порогов
Недостатки:
- Более высокая стоимость
- Требуют электропитания
- Чувствительны к электромагнитным помехам
Как выбрать подходящий дискретный датчик давления
При выборе дискретного датчика давления необходимо учитывать следующие факторы:
Диапазон измерения давления
Диапазон рабочего давления датчика должен соответствовать реальному диапазону давлений в контролируемой системе. Типичные диапазоны: от -1 до 0 бар (вакуум), 0-1 бар, 0-10 бар, 0-100 бар, 0-1000 бар и выше.
Тип измеряемого давления
Различают датчики для измерения:
- Избыточного давления (относительно атмосферного)
- Дифференциального давления (разности двух давлений)
Выбор зависит от конкретной задачи измерения.
Тип выходного сигнала
Возможные варианты:
- Механический контакт (НО/НЗ)
- PNP/NPN транзисторный выход
- Релейный выход
Тип выхода должен быть совместим с входами используемого контроллера/ПЛК.
Точность срабатывания
Определяет допустимое отклонение фактического давления срабатывания от заданного значения. Типичные значения: от 0.5% до 5% от диапазона.
Гистерезис
Разница между давлением включения и выключения датчика. Меньший гистерезис обеспечивает более точное срабатывание, но может вызвать «дребезг» контактов при колебаниях давления.
Особенности монтажа и эксплуатации дискретных датчиков давления
При установке и использовании дискретных датчиков давления следует учитывать ряд важных моментов:
Правильный выбор места установки
Датчик должен быть установлен в точке, наиболее полно отражающей контролируемое давление. Следует избегать мест с сильными пульсациями давления, высокими температурами и вибрациями.
Защита от гидроударов
Для защиты чувствительного элемента датчика от резких скачков давления рекомендуется устанавливать демпфирующие устройства (например, гидрозамок).
Обеспечение герметичности
При монтаже датчика необходимо обеспечить надежное уплотнение в месте присоединения к системе. Для этого используются специальные прокладки и уплотнительные материалы.
Электрическое подключение
Важно соблюдать полярность при подключении электронных датчиков. Рекомендуется использовать экранированные кабели для защиты от электромагнитных помех.
Периодическая проверка
Необходимо регулярно проверять точность срабатывания датчиков и при необходимости проводить их перекалибровку или замену.
Преимущества и недостатки дискретных датчиков давления
Дискретные датчики давления имеют ряд достоинств и ограничений по сравнению с аналоговыми датчиками:
Преимущества:
- Простота использования и интеграции в системы автоматизации
- Не требуют аналогово-цифрового преобразования сигнала
- Высокое быстродействие
- Низкая стоимость для простых применений
- Устойчивость к электромагнитным помехам (для механических датчиков)
Недостатки:
- Невозможность измерения точного значения давления
- Ограниченная функциональность (только сигнализация о пороговых значениях)
- Необходимость механической настройки порогов срабатывания для простых датчиков
- Меньшая точность по сравнению с аналоговыми датчиками
Заключение: когда лучше использовать дискретные датчики давления
Дискретные датчики давления оптимальны для следующих задач:
- Контроль критических уровней давления в системах безопасности
- Простая автоматизация включения/выключения оборудования по давлению
- Сигнализация о выходе давления за допустимые пределы
- Определение наличия потока или давления в системе
- Задачи, не требующие точного измерения значения давления
При необходимости точного измерения и регулирования давления лучше использовать аналоговые датчики. В сложных системах автоматизации часто применяют комбинацию аналоговых и дискретных датчиков для обеспечения точности измерений и быстрого реагирования на критические ситуации.
Первичные средства измерения. Аналоговые и дискретные датчики
Типов и видов датчиков существует огромное множество. Они различаются типом измеряемого параметра, способом измерения, конструкцией, диапазоном измерения, видом выходного сигнала и т.д. Рассмотрим только те типы и виды, которые применяются в инженерных системах зданий.
Во-первых: что такое датчик? Определим это так — устройство, с помощью которого мы измеряем значение какого-либо технологического параметра.
Любой датчик состоит из чувствительного элемента и преобразовательной системы. Иногда сам чувствительный элемент является одновременно и преобразовательной системой. Кроме того, чувствительный элемент всегда непосредственно связан с той средой, параметр которой он измеряет. В теории измерений для него принято название — измерительный преобразователь.
Аналоговые измерительные датчики – это первичные преобразователи.
Такой тип датчиков применяется в системах непрерывного измерения и регулирования.
Принцип действия таких датчиков состоит в том, что при изменении параметра происходит соответствующее изменение его выходного сигнала.
Дискретные измерительные датчики – сигнализаторы, реле и т.п.
Такой тип датчиков применяется, когда необходимо отследить конкретное значение измеряемого параметра для каких либо дальнейших действий.
Эти датчики устанавливаются там, где отсутствует необходимость получения всех значений измеряемого параметра, там, где необходимо знать, достиг ли параметр какого-либо конкретного значения. В этом случае измерительная система выдает сигнал только при достижении заданного ограничительного значения.
Датчики (измерительные преобразователи ) температуры.
Физический смысл работы преобразователей температуры (термосопротивлений) основан на изменении сопротивления применяемого в качестве чувствительного элемента металла в зависимости от температуры среды, в которую он погружен. Пропуская через этот элемент электрический ток, мы можем получить зависимость изменения напряжения от температуры.
Раньше в качестве такого металла применялась медь. Были медные чувствительные элементы с сопротивлением 50 Ом или 100 Ом при 0ºС. Их недостатком было то, что при значительных длинах проводов, которые соединяли их с вторичными устройствами, сопротивление кабеля было соизмеримо, а то и больше, чем сопротивление самих датчиков. Это, естественно, вносило погрешности в измерения, которые необходимо было компенсировать. Сейчас от этой проблемы ушли, применяя металлы, имеющие 500 Ом или 1000 Ом при 0ºС. Это платина (Pt) и никель (Ni). Поэтому сегодня в инженерных системах чаще всего применяются датчики типа Pt 1000.
В современных системах чаще используются погружные термопреобразователи сопротивления, чувствительный элемент которых непосредственно погружен в измеряемую среду, и накладные, которые измеряют температуру поверхности, предполагая, что она приблизительно равна температуре самой среды. В качестве дискретных датчиков температуры чаще всего применяются манометрические термометры. Это устройства, в которых чувствительным элементом является термобаллон, который соединен капиллярной трубкой с сильфоном.
При изменении температуры термобаллона изменяется давление в системе и сильфон перемещает механизм, который заканчивается контактными устройствами. Часто можно услышать название таких датчиков – сигнализаторы температуры или термостаты. Бывают также и
биметаллические датчики.

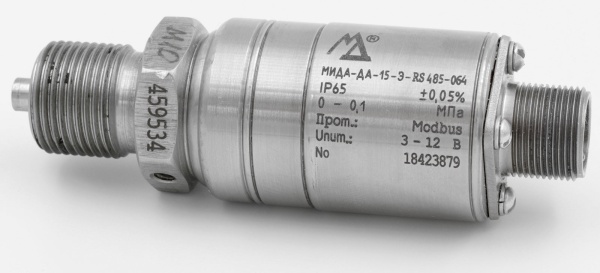

Датчики (измерительные преобразователи ) давления и перепада давлений.
Датчики давления, как и датчики температуры, бывают аналоговые и дискретные.
Раньше использовались мембранные и сильфонные датчики, принцип действия которых был основан на механическом перемещении (сжатии или расширении) данных чувствительных элементов при изменении давления среды. Далее эти чувствительные элементы имели шток, перемещающийся в магнитном поле и меняющий величину, например, магнитной индукции. Сейчас в качестве чувствительных элементов все чаще применяют тензорезисторы. При сжатии или расширении такого резистора меняется его сопротивление. А дальше, так же, как и в термопреобразователях сопротивления, данный резистор включается в электрическую схему.
Дискретные датчики давления рассчитаны на необходимость фиксации конкретного значения давления или перепада давления. Для этого применяются электроконтактные манометры и дифманометры, в качестве чувствительных элементов которых применены трубчатые пружины и мембраны.
Датчики (измерительные преобразователи) влажности.
Датчики влажности
Почти все современные аналоговые датчики влажности имеют емкостной чувствительный элемент. Их принцип работы основан на изменении емкости чувствительного элемента при изменении влажности. Далее этот чувствительный элемент включен в измерительную схему вторичного прибора. Достаточно часто встречаются совмещенные аналоговые датчики влажности и температуры. Таким образом, в точке отбора, где требуется измерение этих двух параметров, устанавливается один прибор вместо двух. Такой датчик имеет два независимых выходных сигнала – один по влажности, другой по температуре.
Дискретные датчики влажности отличаются от аналоговых наличием контактной группы, срабатывающей только при заданном значении.
Такие датчики также называют гигростатами.
Датчики (измерительные преобразователи) расхода.
В системах измерения встречаются ультразвуковые, индукционные, вихревые аналоговые расходомеры и термомассовые расходомеры. Дискретные датчики расхода могут быть выполнены в виде крыльчатки, вращающейся в потоке жидкости. С такого датчика сигнал выдается в виде импульса при совершении каждого полного ее оборота. Считая эти импульсы можно организовать учет количества жидкости, прошедшей через прибор за определенное время. Такие датчики могут называться также сигнализаторами расхода.
Сигнализаторы также могут быть выполнены в виде заслонки, установленной поперек потока. Чем больше расход, тем больше давление потока на ее поверхность и больший угол ее отклонения от вертикального положения. При определенном угле отклонения срабатывает контакт и выдается сигнал о наличии расхода. Такие сигнализаторы расхода часто называют реле протока.
Датчики (измерительные преобразователи) уровня жидкости
Аналоговые датчики уровня – это те же датчики дифференциального давления, т.
к. любой столб жидкости создает разность давлений между верхним и нижним уровнем.
Дискретные датчики уровня (фактически это датчики наличия жидкости) построены на принципе электропроводности жидкости и состоят из минимум двух электродов, через которые проходит электрический ток. При погружении их в воду образуется замкнутая электрическая цепь. В частности такие системы применяются в дренажных приямках для измерения наличия уровня в них воды.
Датчики (измерительные преобразователи) качества воздуха.
В системах вентиляции и кондиционирования воздуха все чаще поддерживаются не только температура и влажность воздуха, но и его качество, т.е. количество углекислого газа, озона, таких примесей как, сигаретный дым, запах пота, алкоголя, выхлопных газов и т.д. Для измерения этих параметров применяются датчики определяющие наличие в воздухе каких-то отдельных веществ, например углекислого газа, и датчики анализирующие качество воздуха по комплексу присутствующих в нем примесей.
Такие датчики также могут быть аналоговыми и дискретными.
Для унификации выходных сигналов принят ряд стандартных сигналов по току – сигналы (0-5), (0-20) и (4-20)мА и напряжению – сигнал (0-10)В. Преобразование в стандартный сигнал может выполняться преобразователем, встроенным в датчик, или отдельным преобразующим устройством.
Некоторые типы датчиков могут быть как с такими встроенными преобразователями, так и без них. Другие — только со встроенными преобразователями.
Остались вопросы? Не стесняйтесь задавать их:ФОРМА ОБРАТНОЙ СВЯЗИ
Использованная литература:
1. Типовые компоненты и датчики контрольно-диагностических средств/ М – во образования Респ. Беларусь, Учреждение образования «Полоц. гос. ун – т». – Новополоцк: ПГУ, 2004. – 382
2. Фрайден Д. Современные датчики/ Дж. Фрайден. – Москва: Техносфера, 2005. – 588 с. – (Мир электроники)
4. Школа автоматчиков. УРОК №5. Основы автоматизации
5. Бейлина, Р.А. Микроэлектронные датчики/ Р.
А. Бейлина, Ю.Г. Грозберг, Д.А. Довгяло. Новополоцк: ПГУ, 2001. – 307 с.
