Что такое газовый датчик утечки газа. Какие бывают виды газовых датчиков. Как работают датчики утечки газа. Почему важно устанавливать газовые датчики в помещениях. Как выбрать и правильно разместить газовый датчик.
Что такое газовый датчик утечки газа и зачем он нужен

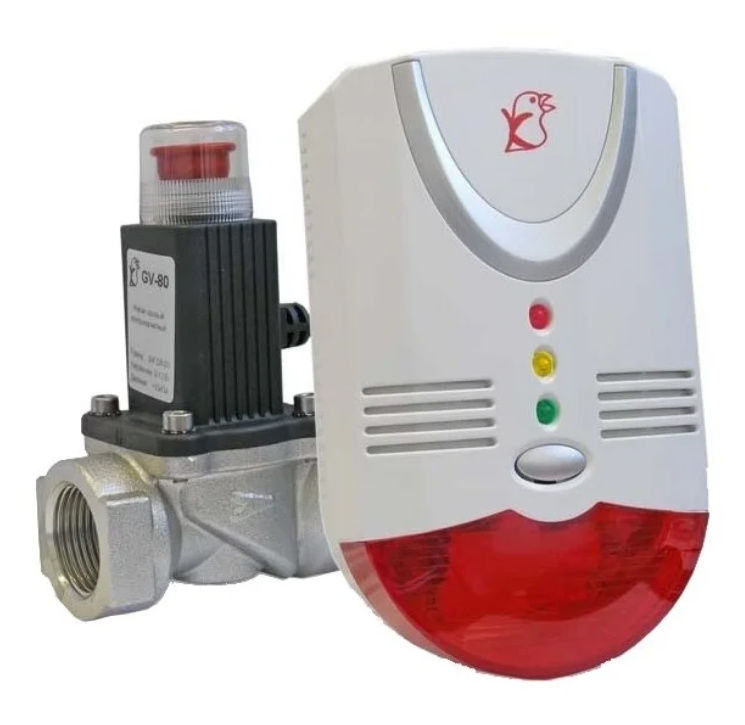

Газовый датчик утечки газа — это устройство, предназначенное для обнаружения повышенной концентрации горючих или токсичных газов в воздухе помещения. Основная задача таких датчиков — своевременно предупредить об опасной утечке газа и предотвратить возможные аварийные ситуации.
Установка газовых датчиков особенно важна в помещениях, где используется газовое оборудование:
- Кухни с газовыми плитами
- Котельные с газовыми котлами
- Гаражи с газобаллонным оборудованием автомобилей
- Промышленные объекты, использующие газ
Своевременное обнаружение утечки газа позволяет:
- Предотвратить взрыв или пожар
- Избежать отравления токсичными газами
- Своевременно перекрыть подачу газа
- Быстро эвакуировать людей из опасной зоны
Основные виды газовых датчиков
В зависимости от принципа действия и назначения выделяют следующие основные виды газовых датчиков:
Каталитические датчики
Принцип действия основан на каталитическом окислении горючих газов. Используются для обнаружения метана, пропана, бутана и других углеводородов. Преимущества — низкая стоимость и высокая чувствительность. Недостаток — не различают конкретные газы.
Полупроводниковые датчики
Работают за счет изменения проводимости полупроводникового чувствительного элемента при контакте с газом. Применяются для широкого спектра горючих и токсичных газов. Плюсы — компактность и долгий срок службы. Минусы — зависимость от влажности и температуры.
Электрохимические датчики
Принцип основан на окислительно-восстановительной реакции газа на электродах. Используются для обнаружения CO, H2S, NO2 и других токсичных газов. Достоинства — высокая избирательность и точность. Недостатки — ограниченный срок службы чувствительного элемента.
Инфракрасные датчики
Работают на принципе поглощения ИК-излучения молекулами газа. Применяются для углекислого газа, углеводородов. Плюсы — высокая точность, долговечность. Минусы — высокая стоимость.
Принцип работы газовых датчиков
Несмотря на различия в конструкции, общий принцип работы газовых датчиков можно описать следующим образом:
- Газ через диффузионное окно попадает на чувствительный элемент датчика
- При взаимодействии с газом меняются электрические характеристики чувствительного элемента
- Электронная схема преобразует эти изменения в электрический сигнал
- Микропроцессор анализирует сигнал и сравнивает с пороговыми значениями
- При превышении порога срабатывает звуковая/световая сигнализация
Современные датчики могут не только подавать тревожный сигнал, но и передавать данные в систему «умного дома» или на пульт охраны.
Выбор и установка газового датчика
При выборе газового датчика следует учитывать следующие факторы:
- Тип обнаруживаемого газа (метан, угарный газ, пропан и т.д.)
- Чувствительность и быстродействие
- Наличие дисплея для отображения концентрации
- Возможность интеграции в систему безопасности
- Автономность работы или подключение к электросети
- Наличие резервного питания
Правильное размещение датчика критически важно для его эффективной работы. Необходимо учитывать следующие рекомендации:
- Датчики метана устанавливают под потолком (газ легче воздуха)
- Датчики пропана — на высоте 30-50 см от пола (газ тяжелее воздуха)
- Датчики CO — на уровне органов дыхания человека
- Расстояние от источников газа — не менее 1-2 метров
- Избегать установки возле окон, вентиляции, источников тепла
Интеграция газовых датчиков в системы «умного дома»
Современные газовые датчики могут быть интегрированы в системы «умного дома», что позволяет значительно повысить уровень безопасности. При этом возможны следующие сценарии работы:
- Автоматическое перекрытие подачи газа при обнаружении утечки
- Включение принудительной вентиляции
- Отправка уведомлений на смартфон владельца
- Вызов экстренных служб
- Разблокировка дверей для быстрой эвакуации
Для интеграции газовых датчиков в «умный дом» используются различные протоколы беспроводной связи — Wi-Fi, Z-Wave, ZigBee и другие. Это позволяет создать единую систему безопасности, объединяющую датчики газа, дыма, движения и другие устройства.
Обслуживание и проверка газовых датчиков
Для обеспечения надежной работы газовых датчиков необходимо их регулярное обслуживание:
- Очистка от пыли и загрязнений (не реже раза в полгода)
- Проверка работоспособности с помощью тестового газа
- Замена элементов питания (для автономных датчиков)
- Периодическая замена сенсора (срок службы 2-5 лет)
- Калибровка датчика (в соответствии с инструкцией)
Важно помнить, что даже самый качественный датчик имеет ограниченный срок службы. Производители рекомендуют полностью заменять устройства каждые 5-10 лет.
Нормативные требования к установке газовых датчиков
В России требования к установке газовых датчиков регулируются следующими нормативными документами:
- СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха»
- ГОСТ Р 5119-2012 «Системы противопожарной защиты»
- Правила противопожарного режима в РФ
Согласно этим документам, установка газовых датчиков обязательна:
- В помещениях с газоиспользующим оборудованием
- В подвалах и цокольных этажах зданий с газопроводами
- В автостоянках закрытого типа
- На промышленных объектах, использующих горючие газы
Для жилых помещений установка газовых датчиков настоятельно рекомендуется, но не является обязательной по закону.
Перспективы развития технологий газовых датчиков
Технологии газовых датчиков постоянно совершенствуются. Основные направления развития включают:
- Повышение чувствительности и избирательности датчиков
- Уменьшение энергопотребления и габаритов устройств
- Интеграция нескольких типов сенсоров в одном устройстве
- Применение технологий искусственного интеллекта для анализа данных
- Развитие беспроводных технологий передачи данных
Ожидается, что в ближайшем будущем газовые датчики станут неотъемлемой частью систем «умного дома» и «умного города», обеспечивая комплексный мониторинг безопасности и качества воздуха.
Газовые датчики их виды и принципы работы датчиков ГБО
Оглавление Вступление Виды датчиков ГБО Принцип работы датчиков Возможные причины неисправностей датчиков
Вступление:
Газобаллонное оборудование транспортных средств не вызывает удивления. Конструкция данного способа питания двигателя уже мало чем отличается от бензиновой или дизельной топливной системы.
Современное ГБО характеризуется высокой степенью надежности, а наличие необходимых датчиков делает управление газовым оборудованием простым и надежным.
Виды датчиков ГБО:
Группы датчиков газовой системы подразделяются на два типа: внутренние и внешние.
· Внутренние датчики. Такие датчики монтируются внутри газооборудования и призваны контролировать рабочие процессы. К внутренним можно отнести датчики уровня газа в емкости.
· Внешние датчики. Располагаются вне системы. Чаще всего они располагаются внутри салона. Их задачей является оповещение водителя о различных аварийных ситуациях, включая утечку газа.
Примечание. Использовать датчики начали в газобаллонных системах со второго поколения. Четвертая версия ГБО уже обладает всем необходимым набором электронного контроля.
Принцип работы датчиков:
Каждый датчик функционирует по-разному. Внешние датчики представляют собой единую деталь, размещенную в кабине авто и имеющую вывод на приборную панель.
В случае возникновения сбоя в работе оборудования либо появлении утечки газа срабатывает внешний идентификатор, и водитель получает уведомление о случившейся неисправности.
Принцип работы датчиков внутренней системы гораздо сложнее. Их взаимодействие объединяется в своеобразную сеть, состоящую из следующих элементов:
· Температурный датчик. Находится в редукторе-испарителе и служит для контроля над температурным режимом.
· Датчик контроля давления. Монтируется перед редуктором-испарителем и контролирует уровень давления в емкости.
Все датчики, расположенные на разных участках ГБО, в целом представляют собой общую систему управления с выводом данных на панель управления.
Принцип работы датчиков контроля температуры и давления заключается в непрерывном анализе данных, получаемых от редуктора-испарителя и газового клапана.
Настройка всей системы контроля осуществляется через блок электронного управления и для каждого датчика индивидуально, с учетом установленного на автомобиле газового оборудования.
Возможные причины неисправностей датчиков:
Современное газобаллонное оборудование отличается высокой надежностью. Если начальные поколения могли иметь частые сбои и поломки в работе, как самого оборудования, так и первых датчиков, то в четвертом поколении с такими проблемами приходится сталкиваться крайне редко.
Тем не менее, к возможной неисправности нужно быть готовым. Причинами отказа в работе датчиков могут быть следующие:
· Отсутствие контакта между датчиком и узлом управления. При такой ситуации датчик будет исправен, но информация на панели отображаться не будет.
· Отсутствие питания, поступающего на датчик.
Как и в предыдущем случае, информация о работе конкретного узла отображаться не будет.
· Прогар датчика и полный выход его из строя. Случиться это может по разным причинам. Для выявления данной неисправности необходимо обратиться к специалистам.
Некоторые водители принимают за неисправность неверное отображение данных о работе газовой системы. Однако причина здесь в сбое настроек электронного блока управления. Для устранения данной проблемы лучше всего обратиться к профессионалам.
Необходим ремонт или техническое обслуживание, хотите задать вопрос?
Звоните: 8 (495) 532-01-11
Услуги компании
ГАРАНТ-ГАЗ
Защита от утечки газа в умном доме Livicom
Чтобы защитить семью от опасностей, вызванных утечкой газа, подключите газовый извещатель к умному дому Livicom. Для максимальной защиты настройте автоматическое прекращение подачи газа в случае обнаружения утечки.
Для защиты от утечки газа в умном доме Livicom вам понадобятся:
Для обмена информацией и командами между пользователями системы и подключенными устройствами.
Датчик утечки газа (газовый извещатель) стороннего производителя с тревожным выходом типа «сухой контакт»
Универсальный датчик
Livi US
Для подключения датчика утечки газа к умному дому Livicom и получения данных от устройства.
Электромеханическое поворотное устройство (ЭПУ) или электрический манипулятор шарового крана HG-511
Для прекращения и возобновления подачи газа.
Для контроля за концентрацией газа в помещении
Для управления электромеханическим поворотным устройством.
Для удаленного контроля и управления через смартфон.
Видеоинструкция:
- необходимое оборудование;
- схемы подключения;
- настройка датчиков;
- примеры сценариев.
Как настроить систему защиты от утечки газа? Вариант 1
Этот вариант подойдет вам, если длина провода для подключения датчика утечки газа или газового извещателя не превышает 10 метров.
Подключите газовый извещатель к модулю защиты от протечек Livi Water Control
Подключите датчик утечки газа к модулю защиты от протечек по приведенной схеме подключения.
Длина провода для подключения не должна превышать 10 метров.
Пример совместимого устройства:
- извещатель пожарный газовый ДГ-1-ПБМ-1 (для непрерывного контроля содержания пропана, метана и бутана в воздухе).
Разместите подключенный датчик или извещатель в месте вероятной утечки газа
Разместите газовый извещатель в месте наиболее вероятной утечки, например, рядом с кухонной плитой, газосчетчиком или котлом, на расстоянии не более четырех метров.
При определении высоты, на которой нужно установить датчик, отталкивайтесь от вида контролируемого газа.
Важно! Если датчик определяет концентрацию угарного газа, то он размещается на высоте 1,8 м от пола и не ниже 0,3 м до потолка.
Если датчик определяет концентрацию пропана или бутана, то он размещается на высоте максимум 0,5 м от пола. Если датчик определяет концентрацию метана, то он размещается на высоте 0,5 м от потолка. Если датчик определяет концентрацию метана и угарного газа, то он размещается на высоте 0,3 – 0,5 м до потолка.
Установите электромеханическое поворотное устройство ИЛИ электрический манипулятор шарового крана HG-511
ЭПУ или манипулятор может устанавливаться непосредственно на работающий газопровод диаметром 0,5, 0,75, 1 дюйм.
Для установки ЭПУ или манипулятора не нужно делать врезок в газопровод и вызывать сотрудников газовой службы.
Подключите ЭПУ ИЛИ манипулятор шарового крана к модулю защиты от протечек Livi Water Control
Подключите ЭПУ или манипулятор к модулю защиты от протечек Livi Water Control согласно приведенной схеме подключения.
При обнаружении утечки газа модуль защиты от протечек автоматически подаст команду на перекрытие шарового крана.
На ваш смартфон придут уведомления об обнаружении утечки и о перекрытии подачи газа.
Система отработает в автоматическом режиме даже при перебоях со связью, создавать дополнительные сценарии автоматизации не нужно.
Как настроить систему защиты от утечки газа? Вариант 2
Этот вариант подойдет вам, если длина провода для подключения газового извещателя более 10 метров.
Подключите датчик утечки газа к универсальному датчику Livi US
Подключите датчик утечки газа к универсальному датчику Livi US по одной из нижеприведенных схем.
К одному Livi US можно подключить один или два датчика утечки газа с тревожным выходом типа «сухой контакт».
Пример совместимого устройства:
- извещатель пожарный газовый ДГ-1-ПБМ-1 (для непрерывного контроля содержания пропана, метана и бутана в воздухе).
Разместите подключенный датчик или извещатель в месте вероятной утечки газа
Разместите газовый извещатель в месте наиболее вероятной утечки, например, рядом с кухонной плитой, газосчетчиком или котлом, на расстоянии не более четырех метров.
При определении высоты, на которой нужно установить датчик, отталкивайтесь от вида контролируемого газа.
Важно! Если датчик определяет концентрацию угарного газа, то он размещается на высоте 1,8 м от пола и не ниже 0,3 м до потолка. Если датчик определяет концентрацию пропана или бутана, то он размещается на высоте максимум 0,5 м от пола. Если датчик определяет концентрацию метана, то он размещается на высоте 0,5 м от потолка. Если датчик определяет концентрацию метана и угарного газа, то он размещается на высоте 0,3 – 0,5 м до потолка.
Установите ЭПУ ИЛИ электрический манипулятор шарового крана
ЭПУ или манипулятор может устанавливаться непосредственно на работающий газопровод диаметром 0,5, 0,75, 1 дюйм.
Для установки устройства не нужно делать врезок в газопровод и вызывать сотрудников газовой службы.
Подключите ЭПУ ИЛИ электроманипулятор шарового крана к модулю защиты от протечек Livi Water Control
Подключите ЭПУ или манипулятор к модулю защиты от протечек Livi Water Control согласно приведенной двухпроводной схеме подключения.
Настройте универсальный датчик Livi US
В мобильном приложении Livicom, в карточке универсального датчика, измените логику работы устройства на «Аварийную», исходя из типа подключенного датчика.
Создайте сценарии автоматизации
Подключенный датчик утечки обнаружит превышение концентрации газа. При обнаружении утечки в датчике замыкается встроенное реле, которое подключено к одному из входов универсального датчика. Соответствующий вход Livi US переходит в состояние «Авария».
Для автоматического прекращения подачи газа при утечке создайте сценарий «по событию»: если сработала аварийная сигнализация, Livi Water Control передает команду манипулятору на перекрытие газопровода.
Хаб умного дома отправит уведомление на смартфон хозяина об утечке и о прекращении подачи газа.
У некоторых моделей газовых извещателей, например, у ДГ-1-ПБМ, есть встроенная сирена. При превышении концентрации газа автоматически включается звуковой сигнал для предупреждения жителей дома об опасности.
Важно! В системе Livicom датчики утечки газа контролируются 24/7, независимо от режима охраны объекта.
В случае необходимости создайте второй сценарий «по событию», чтобы система перекрывала подачу газа, пока вас нет дома. В качестве условия запуска выберите включение полной охраны, а в качестве действия – перекрытие газопровода.
Также можно создать сценарий «по расписанию»: пусть манипулятор в одно и то же время перекрывает и возобновляет подачу газа. Например, подача газа прекращается в 9.00 с понедельника по пятницу и возобновляется в 18.00 в эти же дни.
Сценарий «по расписанию» удобно использовать, чтобы защитить ребенка или пожилого родственника, который находится один дома до вечера. Вы будете уверены, что ваши близкие не пострадают и не станут жертвами утечки газа.
На один дом достаточно одного Livi Smart Hub 4G / Livi Smart Hub 2G
Показать смету
Примерная смета системы защиты от утечки газа
Скрыть смету
Примерная смета системы защиты от утечки газа
СЕНСИТ Технологии | Таблица перекрестной чувствительности датчика
Список продуктов
Вы можете выбрать несколько продуктов, удерживая нажатой клавишу Ctrl.
LZ-30Gas-Trac® LZ-50Gas-Trac® FPLSENSIT® COSENSIT® GOLDSENSIT® GOLD 100SENSIT® GOLD CGISENSIT® GOLD EXCO+1200SENSIT® GOLD G2SENSIT® GOLD G2 GLTSENSIT® GOLD G3SENSIT® HCNSENSIT® HXG-2dSENSIT® HXG-2dSENSIT® HXG ® HXG-3PSENSIT® IREDSENSIT® P100SENSIT® P400SENSIT® PMDSENSIT® PMD2SENSIT® RAMPSENSIT® SPOD VOCSENSIT® TKXSENSIT® VMDTrak-It® IIIaULTRA-TRAC® APLSMART-CAL® 360SCAL-100SCAL-400
Как вы узнали об этом продукте? (обязательно)
Поиск в Интернете Торговый представитель SENSIT® Дистрибьютор SENSIT® КоллегаЯ являюсь текущим клиентомВыставка Журнал или рекламаFacebookLinkedInTwitterYoutubeДругое — обратите внимание ниже
Имя (обязательно)Первый Последний
Электронная почта (обязательно)
Телефон (обязательно)
Название компании
Адрес Street AddressAddress Line 2CityState / Province / RegionZIP / Postal CodeAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCabo VerdeCambodiaCameroonCanadaCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongoCongo, Democratic Republic of theCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-Би ssauGuyanaHaitiHeard Island and McDonald IslandsHoly SeeHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, State ofPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussian FederationRwandaRéunionSaint BarthélemySaint Helena, Ascension and Tristan da CunhaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Винсент и ГренадиныСамоаСан-Марин oSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan MayenSwedenSwitzerlandSyria Arab RepublicTaiwanTajikistanTanzania, the United Republic ofThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkmenistanTurks and Caicos IslandsTuvaluTürkiyeUS Minor Outlying IslandsUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVenezuelaViet NamVirgin Islands, BritishVirgin Islands, U.
S.Wallis and ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские островаСтрана
Комментарии
Стационарные детекторы газа, газоизмерительные преобразователи
Стационарный газоанализатор или газоизмерительный преобразователь — это газоанализатор , предназначенный для измерения концентрации газа в воздухе и образующий первый элемент стационарной газоанализаторной установки. . Имеется множество датчиков для обнаружения взрывоопасных горючих газов (природный газ, сжиженный нефтяной газ, углеводороды, растворители, спирты), токсичных газов , летучие органические соединения (ЛОС), удушающие газы (недостаток кислорода) или фреоны (хладагенты).
Стационарный детектор газа обеспечивает круглосуточную защиту от рисков утечки газа k.
Как правило, используется с блоком контроллера обнаружения газа, его также можно подключить к ПЛК или системе контроля.
26 шт.
Сортировать по положениюНазвание продуктаНазвание продуктаPrix TTC ou Prix TTC de l’option la moins chèreSet Descending Direction
Фиксированный детектор газа с выходом 4–20 мА
Аналоговый детектор газа с фиксированным выходом 4–20 мА представляет собой подавляющее большинство стационарных детекторов газа в мире. Это очень универсальный газоизмерительный преобразователь с линейным выходом , поскольку его можно подключить ко всем устройствам, принимающим этот тип универсального сигнала. Некоторые более продвинутые модели газовых датчиков дополнительно имеют цифровой дисплей измерения, сигнальные реле для органов управления, связь по протоколу MODBUS или даже связь по протоколу TCP/IP для самых мощных.
Технология измерения стационарного детектора газа
Каталитический датчик
Каталитические датчики в основном используются для обнаружения горючих газов и паров .
Стационарные газоанализаторы с каталитическими датчиками очень эффективны для обнаружения природного газа, сжиженного нефтяного газа, углеводородов, растворителей и даже некоторых летучих органических соединений. Каталитический датчик недорог, но не может различать разные взрывоопасные газы.
Фотоионизационная лампа Пион
Фотоионизационная лампа PID в основном используется для обнаружения ЛОС (летучие органические соединения). Это несколько особая технология, нечувствительная к ядам и высоким концентрациям, которая обнаруживает многие газы, однако не делая различий между ними. В стационарных газоанализаторах используются два типа ФИД-ламп: 10,6 эВ для большинства летучих органических соединений и 11,7 эВ (очень дорогие и с коротким сроком службы) для ЛОС с мощностью IP > 10,6 эВ
Электрохимический датчик
Среди всех сенсорных технологий 9Электрохимический датчик 0027 является наиболее распространенным и в основном используется для обнаружения токсичных газов и фиксированного кислорода .
