Как правильно подключить датчик освещенности. Какую схему подключения выбрать. Где лучше установить датчик света. Как настроить и откалибровать фотореле. На что обратить внимание при монтаже.
Принцип работы датчика освещенности
Датчик освещенности (фотореле) — это устройство, которое автоматически включает и выключает освещение в зависимости от уровня естественного света. Принцип его работы основан на изменении сопротивления фоточувствительного элемента при изменении освещенности:
- При наступлении темноты сопротивление фотоэлемента увеличивается
- Это приводит к срабатыванию реле и замыканию цепи питания светильников
- При появлении достаточного естественного света сопротивление уменьшается
- Реле размыкает цепь и отключает освещение
В качестве фоточувствительного элемента обычно используются фоторезисторы, фотодиоды или фототранзисторы. Пороговый уровень срабатывания можно регулировать.
Схемы подключения датчика освещенности
Существует несколько вариантов схем подключения датчика освещенности:
1. Простая схема
Это базовый вариант для подключения одного или нескольких светильников небольшой мощности:
- Коричневый провод (фаза) подключается к фазному проводу сети
- Синий провод (ноль) — к нулевому проводу
- Красный провод (коммутируемая фаза) — к фазному проводу светильника
2. Схема с дополнительным реле
Применяется при подключении мощной нагрузки:
- Датчик управляет катушкой дополнительного реле или контактора
- Силовые контакты реле коммутируют нагрузку
- Позволяет подключать светильники большой мощности
3. Схема с датчиком движения
Комбинированный вариант для экономии энергии:
- Датчик освещенности включает питание датчика движения
- Датчик движения коммутирует нагрузку
- Свет включается только в темное время при наличии движения
Выбор места установки датчика света
От правильного размещения датчика зависит корректность его работы. Основные рекомендации:
- Устанавливать под открытым небом для попадания естественного света
- Располагать вдали от источников искусственного освещения
- Монтировать на высоте, недоступной для света фар автомобилей
- Обеспечить удобный доступ для обслуживания
- Защитить от осадков и прямых солнечных лучей
Оптимальное место — северная сторона здания под козырьком крыши. Иногда требуется экспериментально подобрать наилучшее положение.
Монтаж и подключение датчика освещенности
Последовательность действий при установке:
- Выбрать подходящее место на фасаде здания
- Закрепить датчик на стене с помощью шурупов или двустороннего скотча
- Завести провода в распределительную коробку
- Подключить провода согласно выбранной схеме
- Загерметизировать соединения
- Настроить пороги срабатывания
При подключении мощной нагрузки рекомендуется использовать промежуточное реле или контактор.
Настройка и калибровка фотореле
Для корректной работы датчика необходимо выполнить его настройку:
- Установить регулятор чувствительности в минимальное положение
- Дождаться наступления сумерек
- Медленно увеличивать чувствительность до включения света
- При необходимости отрегулировать задержку выключения
Точная калибровка может потребовать нескольких дней наблюдений и корректировок. Некоторые модели имеют функцию автоматической калибровки.
Типичные проблемы при эксплуатации
При использовании датчиков освещенности могут возникать следующие сложности:
- Ложные срабатывания от света фар или молний
- Неотключение освещения из-за загрязнения фотоэлемента
- Включение/выключение от качающихся веток деревьев
- Нестабильная работа зимой из-за снега на датчике
Большинство проблем решается правильным размещением, настройкой чувствительности и регулярным обслуживанием устройства.
Альтернатива фотореле — астрономический таймер
Для автоматизации наружного освещения также применяются астрономические реле времени:
- Работают по заданному расписанию восхода и захода солнца
- Не зависят от погодных условий и загрязнений
- Позволяют задавать смещение времени включения/отключения
- Имеют функцию случайного включения для имитации присутствия
Астротаймеры дороже фотореле, но обеспечивают более стабильную работу системы освещения.
Подключение датчика освещенности — Всё о электрике
Схема подключения и монтаж датчика освещенности
Датчик освещения LXP-02 и LXP-03. Монтаж
В статье рассмотрим вопросы монтажа и подключения датчика освещенности. Также приведены электрические схемы наиболее популярных моделей датчиков света.
Напоминаю, что это устройство широко применяется в сфере домашней автоматики для включения/выключения электрического освещения в зависимости от уровня освещенности на улице. Названия могут быть разные – датчик света, датчик освещенности, светоконтролирующим выключателем или фотореле, но суть одна.
Подробно о таком датчике я рассказал в первой части статьи – Устройство и функции датчика освещенности. Там подробно рассмотрено его устройство, работа и характеристики.
Поэтому – сразу перехожу к делу:
Подключение датчика освещенности
Приведу три варианта схемы подключения, все они идентичны, разница только в способе отображения.
1. Схема по аналогии с датчиком движения
Схема подключения датчика освещенности полностью совпадает со схемой подключения датчика движения. Отличается только “начинка” датчиков.

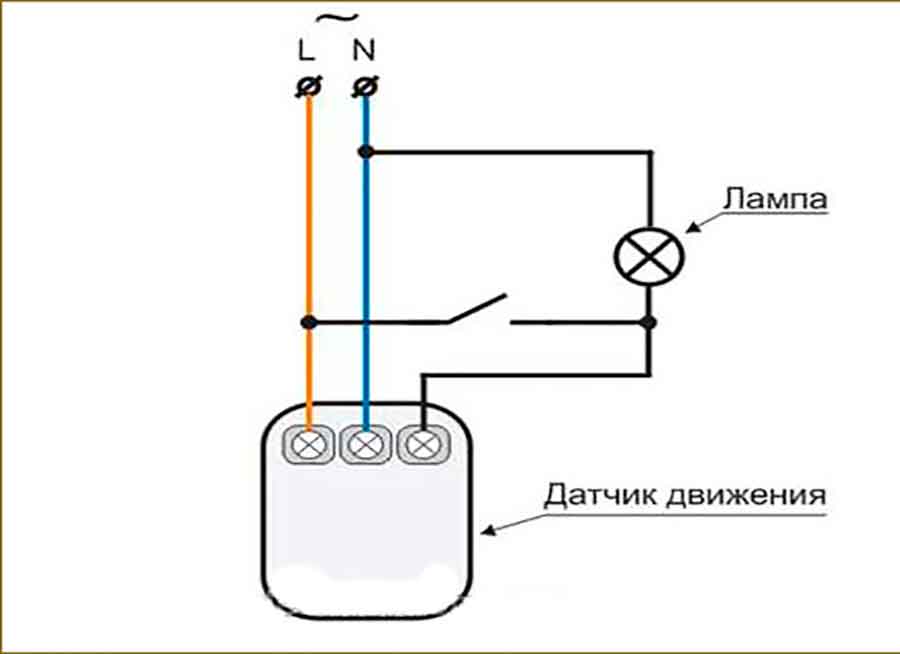

Схема подключения датчика движения и датчика освещения
Схема взята из статьи про датчик движения, ссылка выше.
2. Схема подключения датчика света из инструкции
Вот как схема подключения датчика света приведена в инструкции:
Датчик освещения LXP. Схема подключения из инструкции
3. Подключение на основе фото датчика
Для тех, кто любит, чтобы всё было “на пальцах”, привожу такую картинку:
Схема подключения датчика света на основе фотографии
Небольшое пояснение по схемам подключения:
- На коричневый провод приходит фаза.
- На синий провод подключается ноль.
- На красный провод подключается нагрузка (первый вывод светильника).
- Второй вывод светильника подключается к нулю (туда же, куда и синий провод датчика)
Стоит добавить, что датчики света могут быть подключены так же, как и обычные выключатели – последовательно и параллельно, если есть необходимость.
Пример можно увидеть в статье про параллельное включение двух датчиков движения.
Итак, с подключением разобрались, теперь
Монтаж датчика освещения
Казалось бы, чего тут премудрого? Прикрутил (см.картинку в начале статьи), подключил, настроил, и всё! Но бывает, место установки выбрано неудачно, и начинаются проблемы.
У нас на улице одно время уличные светильники вечером включались замысловато. Включатся, потухнут, опять включатся, и так с периодом около 1 минуты. Потом, с наступлением хорошей темноты, включались окончательно.
Почему так? Просто датчик освещения ошибочно был установлен в зону освещения включаемого фонаря. Получается: стало темно – датчик сработал – фонарь загорелся – стало светло – датчик выключился – стало темно… И так далее, замкнутый круг.
Настройка и калибровка
При настройке датчика освещенности важно использовать черный пакетик, который идёт в комплекте с датчиком. Этот пакетик служит для имитации ночи.
Кулечек для настройки датчика освещения
Из органов настройки в датчике освещенности – только регулятор уровня освещения (LUX).
Он устанавливает уровень, про котором срабатывает внутреннее реле датчика.
Подробнее настройка уровня описывается в описании принципиальной схемы, ниже.
Есть простейшие датчики освещения (например, LXP-01), в котором вообще нет никаких регулировок. Есть продвинутые, где ещё есть регулятор времени задержки включения/выключения.
А что там свежего в группе ВК СамЭлектрик.ру?
Подписывайся, и читай статью дальше:
Ну, а теперь самое интересное –
Схемы датчиков освещения
Несомненно, для быстрого и легкого ремонта датчика освещенности нужна его схема, по которой сразу станет понятно, что куда подключено и как работает. Ниже привожу парочку схем датчиков и рекомендации по ремонту. Будут вопросы по ремонту – задавайте в комментариях.
Схема срисована именно с той платы, которая показана по ссылке в начале статьи. Стоит отметить, что производитель постоянно работает над улучшением своего устройства (цена/качество), поэтому схема может меняться.
Датчик освещения LXP-02. Схема электрическая принципиальная
Но принцип остается тот же:
Напряжение питания 220 Вольт поступает через клеммы L (фаза) и N (ноль).
Фазу и ноль можно “перепутать”, как в принципе можно (но не рекомендуется) выключать ноль, а не фазу в обычных выключателях. Страдает только безопасность и здравый смысл.
Напряжение выпрямляется диодным мостом (4 диода типа 1N4007), фильтруется (сглаживается) электролитическим конденсатором, и стабилизируется на уровне +22…24 Вольта стабилитроном типа 1N4748.
Далее постоянное напряжение питает остальную схему, которая работает так. На выходе резистивного делителя 68к – VR – Фоторезистор формируется напряжение, обратно пропорциональное освещённости. Подстроечный резистор VR с сопротивлением 1 МОм – это та самая “крутилка”, с помощью которой устанавливается желаемый уровень срабатывания.
Не факт, что в таких схемах ставят фоторезистор, может стоять и фотодиод, но принцип тот же.
Хотите экономить электроэнергию – ставьте максимальное сопротивление, крутите его по часовой (LUX-), и он будет срабатывать тогда, когда будет уже совсем темно.
А хотите, чтобы освещение на улице включалось от малейшей тучки – крутите регулятор в другую сторону (LUX+).
При наступлении темноты освещенность падает, сопротивление фоторезистора растёт, напряжение на базе транзистора растёт. И достигает такого уровня, что транзистор открывается, через коллектор протекает ток, достаточный для включения реле КА. Реле своими контактами включает нагрузку, которая подключается через вывод LOAD.
При этом загорается светодиод, а конденсатор 47 мкФ в цепи базы сглаживает все процессы, чтобы реле слишком быстро не щёлкало, например, если его перекрывает ветка дерева, колеблющаяся от ветра.
В заключение – схема более мощной модели, LXP-03:
Датчик освещения LXP-03. Схема электрическая
Тут схема та же, отличия перечислю:
- Схема питания ограничивает напряжение в фазной цепи.
- Диодный мост с фильтром – такой же как и в предыдущей схеме, я неудачно ее изобразил.
- вместо одного стабилитрона – два последовательно, но напряжение питания схемы – то же, +24В.
- Используется составная схема на двух комплиментарных транзисторах, поскольку реле более мощное, ток его катушки больше.
Зная принцип работы схемы, её легко отремонтировать. А если хотите подробнее разобраться в ремонте, то в статье про ремонт датчика движения пошагово расписана методика и философия ремонта подобных устройств.
Датчик освещения.
По принципу работы, датчик освещения устроен так: фоточувствительный элемент, который установлен в датчики, способен изменять свое сопротивление, в зависимости от освещения. В виде этого элемента, обычно выступает фоторезистор.
Потом, в действие вступает схема калибровки, через которую сигнал от фоторезистора переходит на транзистор.
В цепи транзистора имеется реле. Транзистор, с помощью реле замыкает сеть и лампа или прожектор, который подключен к сети, начинает светиться.
В статье, принцип работы, будет описан более подробно.
Как подключить датчик освещения.
Стоит отметить, что схема подключения датчика освещения, идентична схеме подключения датчика движения.
Правильный монтаж датчика освещения.
Конечно, подключить и настроить дело не трудно, куда труднее, определить правильно место для установки датчика. Рассказывал мне знакомый историю, как у него в районе уличный фонарь, то включался, то выключался.
А после наступления полной темноты на улице, он, наконец, начинал нормально работать. Знаете, в чем было дело?
Датчик освещенности установили прямо под фонарь. Из-за этого, при наступлении темноты, он включал фонарь, распознавал, что светло и выключал. Подобная ситуация может случиться у всех. Но, чтобы такого не было, нужно не устанавливать датчики освещенности, рядом с источником света.
Настройка датчика движения.
Когда будете калибровать датчик, то используй черный мешочек, он идет в комплекте.
Единственное, что можно настроить у этого датчика, это регулятор освещенности. Им можно установить уровень, когда будет срабатывать реле. Подробности регулировки и настройки описываются ниже.
Датчик освещенности LXP-01, можно отнести к простейшим. Он не дает возможности ничего в нем изменить и настроить. Существуют более продвинутые датчики, в них можно настроить задержку срабатывания.
Внешний вид датчика движения.
Назначения выходов датчика:
1. Красный нужен для подведения нагрузки
2. Синий, может быть зеленым, это ноль
3. Коричневый (черный) – датчик питания.
Если убрать белый корпус, то под ним увидим схему датчика, расположенную на печатной плате.
Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп .
В датчике расположено реле DE3F-N-A на 24 VDC. Ток контактов 10А. Это значение определяет максимальную нагрузки, на которую способен датчик. То есть, 10 на 220, будет 2,2кВт.
Точно также заявлено в инструкции.
Но мое мнение: к этому датчику, не стоит подключать больше 4 ампер. Все, что выше, только через промежуточный пускатель.
Фотография платы датчика движения.
Вот этим дорожки, со слоем припоя на них, именно они – чаще остальных горят при перегрузке, неправильно подключенного K3. Если такое произойдет, то заменять придется и реле.
По инструкции, датчик освещения LXP-03 в состоянии коммутировать токи 25А. На плате указано, что ток реле 30А, скорее всего производители решили перестраховаться, и я, в этом плане, от них не далеко ушел. Решил ограничить ток на 16А.
Для освещения – это ещё и с запасом.
Ну и на десерт – все самое интересное:
Схемы датчиков освещения.
Представленная схема взята именно с той платы, которая показана в начале статьи. Сейчас производитель активно улучшает и изменяет свое устройство, поэтому некоторые данные могут измениться.
В принципе, все одинаково:
Напряжение питания 220V поступает через ноль и клеммы.
Ноль – N, клеммы – L.
Если вы измените местами фазу и ноль, или вообще выключите ноль, а не фазы, то ничего страшного не случится. Но делать это крайне не рекомендуется, безопасность ещё некто не отменял.
Выпрямляется напряжение при помощи диодного моста, 4 диода типа 1N4007. За фильтрование напряжения отвечает электролитический конденсатор, стабилизация происходит на уровне +22…24V, для этого, установлен стабилитрон типа 1N4748.
Оставшаяся часть схемы питается от постоянного напряжения. Устроена она следующим образом: На выходе резистивного делителя 68к — VR — Фоторезистор создается напряжение, которое полностью обратно идентично уровню освещения. То устройство, которым настраивается уровень срабатывания – это подстроечный резистор VR с сопротивлением 1 МОм.
Что именно ставят в такие схемы: фоторезистор или фотодиод – неизвестно. Вероятнее фоторезистор, но похожий фотодиод тоже может там стоять.
Если вы хотите экономно и эффективно расходовать электроэнергию, то крутите контролер по часовой стрелке до максимума, так датчик освещения будет срабатывать только при наступлении полной темноте.
Выкрутив регулятор в обратную сторону, то будьте готовы кто тому, что свет будет включаться даже днем, если над вами нависнет большая туча.
Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Когда напряжение достигает определенного уровня, транзистор открывается и через коллектор начинает протекать ток, который активирует реле К1. Контактами реле включает нагрузку. Нагрузка подключается через вывод LOAD.
Для обозначения рабочего состояния загорается светодиод. Чтобы реле слишком часто не переключало датчик, например, от колеблющейся ветки дерева, на схеме установлен конденсатор 47 мкФ, который сглаживает все процессы.
Более мощная схема датчик освещения LXP-03:
Она идентична первой схеме в статье, отличия перечислю:
1. Схема питания в состоянии ограничивать напряжение в фазной цепи.
2. Тут диодный мост с фильтрами. Такой же и в предыдущей схеме, просто я не очень удачно её изобразил.
3. Вместо одного стабилитрона, как на первой схеме, тут их установлено два последовательно. Притом, напряжение осталось прежнее – +24В.
4. Здесь установлено более мощное реле, с соответственно более мощным током катушки. Также, здесь используется составная схема на два комплементарных транзистора.
Если вы знаете, как работает схема, то её будет легко отремонтировать.
Какой датчик света для уличного освещения выбрать?
Владельцы собственных домов часто задумываются над тем, какой выбрать датчик света для уличного освещения. Ведь очень удобно, когда свет автоматически включается в темное время суток и отключается в светлое. Для этого существует 2 варианта: поставить фотореле или астротаймер. Поскольку первое устройство более распространенное в связи с низкой ценой и доступностью, рассмотрим вначале его.
Устройство фотореле
Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности.
Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.
В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.
При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя. Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры.
Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.
В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы. Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины.
Где поставить фотореле и как его подключить?
Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:
- на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
- не стоит размещать источники искусственного света рядом с датчиком;
- размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
- высота должна быть удобной для обслуживания (мыть и убирать снег).
Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.
Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.
Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле.
Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.
Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.
youtube.com/embed/WWCoEJUhG6I?feature=oembed&wmode=opaque»> Чтобы настроить световой порог срабатывания, обычно используют следующий метод: регулятор ставят на наименьшую чувствительность. Вечером, когда необходима подсветка, плавно подкручивается диск до тех пор, пока реле не заработает. Настройка считается законченной, когда загорается свет.
Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.
Астрономический таймер
Данное устройство по своей сути отличается от фотореле. Автоматическое включение освещения происходит по заданному времени. В астротаймер запрограммировано время, когда темнеет и светает в разных регионах. А подстройку он производит с помощью GPS. Необходимо лишь ввести координаты его расположения, текущую дату и время. Исходя из введенных данных он выбирает подходящую программу и работает.
Это устройство имеет ряд преимуществ перед фотореле. Последнее может срабатывать в пасмурную погоду или наоборот гаснуть посреди ночи из-за попадания на него света. Астрономический таймер же не имеет такого недостатка. Его можно устанавливать в любом месте на улице или в помещении. На нем можно смещать включение и отключение освещения на 2-4 часа. Единственным его недостатком является высокая цена.
Если вы выбирается устройство для освещения улиц или мест, где человек находится непродолжительное время (калитка, туалет и прочее), подойдет фотореле. Но если нет желания зависеть от погодных условий и ухаживать за фотоэлементом, тогда стоит подобрать оптимальную для определенных условий и потребностей модель астротаймера.
{SOURCE}
Датчик освещенности Xiaomi
Mijia light sensor
В системе Xiaomi уже довольно много устройств для построения системы освещения. Но самого датчика, который измерял бы уровень освещенности, в умном доме не было до конца 2019 года (если не брать во внимание встроенный сенсор в датчике движения Aqara).
А штука очень полезная и многим пригодится. Сегодня мы ознакомимся с датчиком освещенности Xiaomi Mijia Light Sensor.
Давайте разбираться, что он из себя представляет и как его можно использовать.
Содержание статьи:
- 1. Комплект поставки и внешний вид
- 2. Характеристики
- 3. Подключение в Mi Home
- 4. Сценарии автоматизации
- 5. Apple HomeKit
- 6. Где купить
- 7. Заключение
Внешний вид и комплект поставки
Поставляется в небольшой плоской коробке:
Её размеры всего 80 x 95 x 16 мм, а вес 30 грамм. Устройство предназначено для внутреннего китайского рынка, а значит все надписи на китайском языке (и подключить его можно только в регионе Китай). В комплект поставки входит сам датчик, двусторонний крепежный скотч и инструкция:
Корпус датчика 40 мм в диаметре и 10 мм в высоту, выполнен из матово-белого пластика. Всю лицевую часть покрывает глянцевая линза, за которой прячется светодиодный индикатор:
Вся задняя сторона закрыта откручивающейся крышкой, на которой указан код продукта и используемый тип батарейки:
Чтобы снять крышку, при помощи монетки поворачиваем её против часовой стрелки.
Для питания используется батарейка CR2450 (как в датчике движения):
По краям устройства размещены 2 магнита, необходимые для крепления датчика на металлическую поверхность (постарайтесь не потерять их при замене батарейки, поскольку они не закреплены).
Технические параметры GZCGQ01LM
По традиции, фото характеристик на коробке:
И в виде таблицы:
| Производитель | Mijia |
| Модель | Light sensor (GZCGQ01LM) |
| Границы измерения | от 0 до 83000 Lux |
| Питание | Батарейка CR2450 |
| Модули связи | ZigBee 3.0 |
| Рабочая температура | от -10℃ до 50℃ при отн. влажности 0-95% |
| Уровень защиты | IPX3 |
| Поддерживаемые платформы | Xiaomi Smart Home, Apple Home Kit |
| Габариты (корпус) | 40 мм x 40 мм x 12 мм |
Производитель снабдил устройство уровнем защиты IPX3, что позволит размещать его в помещениях с повышенной влажностью, таких как балкон и ванная комната.
Решил сравнить показатели с его китайским товарищем. Получилось, что второй показывает примерно на 40 Lux больше:
Мне кажется, что такое отклонение абсолютно не критично для домашнего датчика, да и с уверенностью не скажешь, какой из них врет больше.
Подключение в Mi Home
А на этом этапе могут возникнуть проблемы. Датчик работает только с новым шлюзом Gateway 3, и если у вас его нет, увидите следующую ошибку: Шлюз ZigBee не найден, не удалось добавить устройство.
Добавить устройство можно из меню плагина самого шлюза, нажимаем плюс и находим «Датчик освещения Mi». Следуя инструкции, зажимаем кнопку сопряжения датчика на 5 секунд (до появления синей индикации):
Если устройство добавлять из общего списка, нам предложат выбрать шлюз для подключения. Как видите, из моих шлюзов поддерживается только новый:
Видимо Сяоми хотят повысить востребованность Multi-Mode Gateway, но покупать его из-за одного датчика… Тут явный минус производителю.
Идем дальше, после успешного подключения мы заходим в плагин устройства:
Можно посмотреть текущий уровень света, да и собственно все. Нет даже графика изменения, только журнал:
Сценарии автоматизации
А вот со сценариями будет поинтереснее, есть 4 заданных диапазона и 2 действия: выше\ниже заданного значения:
Хотите, чтобы автоматические шторы открывались с рассветом? Нет, проблем! Остается только создать такой сценарий:
Хотя, проблемы могут возникнуть, когда уровень освещения будет меняться и возвращаться к заданным значениям, поэтому лучше установить эффективный период сценария, например с 5:00 — 9:00.
Другой вариант сценариев, использование с другими устройствами. Теперь можно отрегулировать уровень света, при котором будет включаться лампа по датчику движения. В этом случае в сценарии будет 2 условия:
Изменения в сценариях фиксируются примерно 1 раз в 20 секунд, детально можно посмотреть в логах сценариев:
Изменять уровень лампы по этому датчику не получится, поскольку может войти в рекурсию.
Если у вас есть интересные идеи сценариев, просьба поделиться в комментариях.
Использование в Apple HomeKit
Датчик вместе со шлюзом может быть интегрирован в систему умного дома Apple. Как это сделать я писал в тут.
Проверил, все корректно отображается:
Можно развернуть дополнительные настройки, в которых отображается даже уровень заряда батарейки:
А вот в сценариях Apple он участвовать не может, или я что-то не понимаю. Получается, на данный момент можно только смотреть состояние удаленно. Будем надеяться, что в дальнейшем добавят возможность использования этого датчика в сценариях.
Если вдруг я ошибаюсь, просьба поправить меня в комментариях, чтобы не плодить дезинформацию.
Купить датчик освещения Xiaomi
В наличии имеется на всех основных площадках, прицениваемся на AliExpress и FoxPox.
Личное мнение
Получилось отличное дополнение для системы Умного дома Xiaomi, позволяющее делать сценарии более точными и разнообразными.
Особенно актуально для включения света в темноте.
А магнитное крепление позволяет закрепить его без лишнего геморроя. Я прицепил его к холодильнику:
Каких либо явных косяков замечено не было, разве что отсутствие графика, который было бы интересно посмотреть. Но может допилят позже.
А на этом все, благодарю за внимание.
Дата публикации: 31.01.2020Дата изменения: 20.10.2021
xiaomi
Добрый день! На улицу его лучше не ставить, не приспособлен. Можно попробовать на внутренний откос, между окном и шторами.
org/Person»>
sid806foxДобрый день. Переключил на работу при освещении больше 40. Все заработало. Новая проблема куда установить датчик освещенности… Лучший вариант размещения на улице, но температура зимой и осадки.
1
xiaomi
Очень странно, по логике должны работать оба сценария. А можете для теста переключить первый сценарий на работу при освещении больше 40, чтобы параметры в сценариях не пересекались?
org/Person»>
sid806foxДва сценария. Один на включение. другой на выключение. От одного датчика света работает только какое-нибудь одно.
xiaomi
Добрый вечер! Вообще ограничений на количество сценариев нет, главное чтоб друг другу не противоречили. А можете прикрепить скриншоты данных сценариев?
sid806fox
Добрый день.
Прописал один сценарий на включение света в комнате в паре с датчиком движения, второй на выключение умной розетки в утреннее время.
Когда включены все два сценария первый сценарий на включение света в комнате не работает. Когда отключаю второй сценарий, первый работает. Вопрос, сколько сценариев может поддерживать один датчик освещенности?xiaomi
Добрый вечер! А подскажите через какой шлюз у Вас подключен датчик? Сейчас попробовал у себя, поставил ниже 200 > отправить уведомление, все сохранилось и работает. Можно еще попробовать создать сценарий с другого телефона, мало ли какой косяк в приложении.
org/Person»>
ВладимирПодскажите как выполнить автоматизацию подключения розетки при заданной (отличной от приведённых в настройках) интенсивности освещения — при освещенности ниже заданного включить розетку (лампу). Ни как не удается задать пороговое значение интенсивности освещения. Программа просто сбрасывает режим настройки автоматизации при попытке сохранить заданное значение освещенности. Все обновления установлены. Датчик освещенности и розетка по отдельности прекрасно работают …
1
xiaomi
Добрый день! Если в условиях только уровень света, то вполне подойдет этот датчик. Только надо чтоб свет комнатных ламп на него не падал, размещать где-то в районе окна, может где за шторами спрятать.
андрей
вот не могу додумать сценарий: есть комната с умными лампами и датчиком освещённости где живут попугаи. надо сделать так чтобы вечером при наступлении темноты включать лампы без таймера который от времени года надо перемещать. и для того чтобы птицы не засыпали от внезапно пасмурной погоды тоже надо сделать сценарий на включение и выключение по уровню освещённости. не могу додумать как можно оформить и в какое место расположить датчик.
1
org/Person»>
xiaomiДобрый день! В российском регионе он присутствует, значит должен подключиться. Если вдруг в приложении будет писать что не совместим, попробуйте подключить напрямую к шлюзу (3 раза нажать кнопку на шлюзе, а затем сбросить сам датчик).
1
Aliaksandr
Здравствуйте, этот датчик поддерживается Xiaomi Smart Home Gateway 3 ZNDMWG02LM, международной версия который?
xiaomi
Добрый вечер! Грубо говоря, новый шлюз более полноценный именно для роли шлюза (из-за наличия 2 протоколов передачи данных).
Сторонние функции — это уже отдельный вопрос.
Да и скоро должен новый шлюз Aqara M2 выйти в продажу, там еще прикрутили разъем RG45 и IR пульт.BIGFOOT_TMN
«Шлюз-3 поддерживает и старые датчики.» Это — верно, только нет динамиков, светильников и интернет-радио. А у меня один шлюз как ночник с радио у кровати используется, а другой в коридоре охранной сигнализацией работает, кроме основных функций, разумеется. Я бы не думая сменил на третий из-за его низковольтного питания, но увы.
Шлюз-3 поддерживает и старые датчики.
Bigfoot_tmn
Короче: выпустили недошлюз-3, теперь нужные датчики только к нему будут выпускать… Обойдемся пока, можно и по времени многие сценарии управлять.
xiaomi
Добрый день! Это только для 3 версии, во втором датчик освещенности отсутствует в списке дочерних устройств.
1
«Добавить устройство можно из меню плагина самого шлюза» — это касается только версии 2 шлюза или тоже только 3?
Когда включены все два сценария первый сценарий на включение света в комнате не работает. Когда отключаю второй сценарий, первый работает. Вопрос, сколько сценариев может поддерживать один датчик освещенности?
Сторонние функции — это уже отдельный вопрос.
Да и скоро должен новый шлюз Aqara M2 выйти в продажу, там еще прикрутили разъем RG45 и IR пульт.
Датчик освещенности Xiaomi GZCGQ01LM с Zigbee 3.
0, интеграция в Home Assistant / Комфортный дом и бытовая техника / iXBT LiveПриветствую друзья
В этом обзоре мы поговорим о новом, беспроводном датчике освещения Xiaomi, который работает по протоколу Zigbee 3.0. Хотя и до него, в экосистеме существовали способы получения данных об освещении — например с датчика движения Aqara, или с шлюза Xiaomi второй версии — это первое устройство, которое предназначено только для этой цели.
Содержание
- Где купить ?
- Параметры
- Поставка
- Конструкция
- Mihome
- Изменения показаний
- Home Assistant
- Видео версия обзора
Где купить ?
- Banggood — цена на момент публикации обзора $17.16
- Aliexpress — цена на момент публикации обзора $10.31
- Румиком — цена на момент публикации обзора 990 руб
Параметры
- Модель — GZCGQ01LM
- Протокол — Zigbee 3.0
- Питание — CR2450
- Диапазон рабочих температур — -10 + 50С
- Диапазон влажности — 0 — 95%
- Размер — 40*12 мм
Поставка
Поставляется датчик, в стандартной для экосистеме белой картонной коробке, с минимальной полиграфией.
Мой экземпляр — не международная версия, поэтому все надписи на китайском. Доехал датчик в целости и сохранности, упаковка, которая не дает ему летать по коробке — свое дело сделала.
Конструкция
Внешне датчик представляет собой круглую таблетку, диаметром 4 см. Корпус кстати влагозащищенный. Вся фронтальная часть — полупрозрачная. На торце находится кнопка сопряжения.
Задняя часть — представляет собой крышку батарейного отсека, в комплекте к датчику идет один комплект двустороннего скотча. По умолчанию — он не приклеен к датчику, это разумно, так как скотч — не единственный вариант для его установки
Для снятия задней крышки нужно использовать монету — которую нужно подобрать по толщине и диаметру, тогда крышка не повредится и легко откроется. Для питания датчик использует большую “таблетку” — 3В батарейку формата CR2450, такие же используют датчики движения.
По краям видны два магнита.
Магниты позволяют устанавливать датчик на металлической поверхности, например холодильнике, без необходимости использовать скотч.
В качестве сравнения — датчик рядом с квадратной кнопкой Aqara, так легче будет понять его истинный размер, по фотографиям в магазине он кажется больше.
Mihome
Датчик находится в разделе сенсоров, в своей категории он единственный. Из за протокола Zigbee 3.0 — из моего набора шлюзов, он может работать только с Mi 3 версии, так же он должен нормально работать с круглым шлюзом Aqara. Выбираем шлюз после чего запускается процесс сопряжения
Для сопряжения на датчике нужно зажать его кнопку на 5 секунд и дождаться пока под полупрозрачной фронтальной крышкой не моргнет трижды синий светодиод. После этого начнется процесс подключения.
После подключения — как обычно, три финальных шага, на которых можно выбрать локацию размещения и название для датчика.
Датчик появляется в общем списке устройств. Его текущие показания видны сразу на его кнопке, заходить в плагин не обязательно. При этом плагин у датчика есть. В центре экрана — показывается текущий уровень яркости в люксах.
Чем он выше, тем светлее будет фон экрана.
В меню настроек ничего особо интересного нет, кроме разве что лога работы, которые может пригодится при анализе данных.
В сценариях устройство работает как условие, и в mihome предлагает 6 вариантов — ночь, от 0 до 30 люкс, день, от 31 до 100, два варианта искусственного освещения от 101 до 300 и от 301 до 600 люкс и наконец ручные установки пределов освещенности.
К примеру в ночное время — включать ночник шлюза.
Когда станет светлее — например утром, отключать его.
Можно придумывать варианты вроде — если свет слишком яркий, то автоматически притушить его. Привода штор, к сожалению у меня нет, но тут напрашивается вариант с автоматическим открытием и закрытием в зависимости от уровня освещенности.
Изменения показаний
По моим наблюдениям, скорость реакции датчика на изменение уровня яркости — в пределах 15-20 секунд. Что гораздо быстрее и шлюза и датчика движения Aqara. Подробнее см. в видео версии обзора
Home Assistant
Датчик совместим с интеграцией zigbee2mqtt и usb стиками СС2531, СС2538 — подробнее о них смотрите мои уроки 5 и 5 часть 2.
Включаем режим добавления новых устройств (на скрине — аддон zigbee2mqttassistant), и, удалив перед этим из mihome, зажимаем кнопку сопряжения на датчике.
Датчик появляется в системе, со своим уникальным идентификатором, основанным на МАС адресе устройства
Через некоторое время, аддон нарисует соответствующую случаю картинку.
Новое устройство появляется в перечне устройств интеграции mqtt
Датчик использует две шкалы, одна в люксах, которую он показывал и в mihome, другая — с значениями в десятки тысяч, без указания единиц измерения.
В home assistant сначала пробрасывается именно она. Как я понимаю диапазон от 0 до 82000 который упоминается в связи с этим датчиком — это она и есть
После перезагрузки инстанса, датчику присваивается класс устройств — датчик освещения и для показания используются люксы, значения которых коррелируют с плагином mihome. Причем первоначальная шкала — остается в атрибутах сенсора и тоже может быть использована.
Для примера изменение уровня освещенности в комнате где он установлен, в зависимости от режима люстры Xiaomi Philips 490. Свет выключен — 2 люкса
Уровень яркости 10 % — 19 люкс
На 25% — 48 люкс, 50% — 81 люкс. Что интересно по картинке с камеры изменения яркости сложнее увидеть из за автоподстройки.
75% — 111 люкс.
Датчик реагирует довольно шустро — как я и говорил в пределах 15 секунд, а на яркости в 100 % показывает 143 люкс.
Видео версия обзора
Что касается практического использования — то в этом случае датчик будет использоваться для автоматизации работы подсветки — дежурной автоматической и ручной яркой. Совместно с датчиком движения. Про этот и другие сценарии я расскажу в ближайших видео уроках по Home Assistant на своем Youtube канале.
На этом все, спасибо за внимание
| Беспроводные проводные системы 120 В, как правило, более надежны и будут работать в температура замерзания… в то время как срок службы батарей в мороз Купить: Купить
беспроводная сигнализация:: | |
| | ярче
при обнаружении движения Использует существующий светильник.  Лампочка автоматически включается в сумерках, но становится ярче при движении обнаружен Замените однополюсный выключатель на двойной. НЕТ Нужен нейтральный провод… не подсоединяйте антенный провод к двойной яркости переключиться на любые провода внутри коробки. Однополюсный переключатель имеет 2 провода… подключите любой из этих двух проводов к любому из двух черные провода на двойном ярком выключателе. Подсоедините двойной ярко-зеленый провод к неизолированные медные провода заземления. Никакая другая проводка не нужна. Прикрепите беспроводной датчик движения к стене снаружи, после установки 2 AAA батареи. 5 уровней яркости Купить: Инструкция Dualbright |
| Программируемый Включается в сумерках. Выключение на рассвете или ВЫКЛ через 2,5 или 8 часов Купить: | |
| Ввинчивание
датчик движения для наружного освещения проводка не требуется Купить: Westek OMLC163BC Датчик движения Винт датчик движения Движение гнездо датчика Вышеупомянутые предметы не будут ввинчиваться в алюминиевый патрон для наружного освещения, используемый для уличные прожекторы, если вы не добавите адаптер гнезда, но вкрутите комнатная настольная лампа или уличный светильник с крышкой. Купить: Розетка адаптер Движение
сенсорные лампы ввинчиваются в алюминиевый патрон для наружного освещения
обычно
используются для прожекторов и другого наружного освещения, но стоят дорого
заменять часто. | |
| Движение
розетка/ 3 контакта Купить: Купить на Amazon Движение выходы датчиков на Amazon | |
| Затыкать
датчик движения на 100 Вт Всегда отключайте шнуры перед работа с наружным освещением, чтобы избежать возможный шок Всегда подключайте наружные удлинители, таймеры и свет к Розетка с защитой GFCI Купить: | |
| | Водонепроницаемость
замок для шнура -или-выберите защищенную от непогоды соединительную коробку для шнура Используйте замок для шнура для безопасного и надежного соединения наружных шнуров Всегда отсоединяйте шнуры перед работой с наружным освещением, чтобы избежать возможный шок Всегда подключайте наружные удлинители, таймеры и свет к Розетка с защитой GFCI Купить Водонепроницаемый шнуровой замок Ресурс: Как подключить GFCI (цепь замыкания на землю) прерыватель) |
| 12 вольт
Инфракрасный датчик постоянного тока для авто Автомобиль свет включается при обнаружении тепла Цепь постоянного тока 12 В включает реле Купить: 12 вольт Инфракрасный датчик | |
| Вместимость
переключатель Мануалы Проводка датчика движения Cooper/ по номеру модели Электропроводка датчика движения Leviton Датчик присутствия Leviton Датчики присутствия Pass и Seymour Tork SSA 120В 277В 24В 50-60Гц присутствие датчик | Вместимость
переключатели Электропроводка зависит от марки и номера модели .  Проводка зависит от типа применения. Некоторые выключатели только однополюсные. Некоторые из них однополюсные или трехполюсные. Некоторые из них четырехполосные. Некоторым требуется дополнительный датчик присутствия для 3- и 4-стороннего применения. Некоторым требуется нейтральный провод, а другим нет. Обычно, если нейтральный провод не требуется, тип нагрузки ограничивается лампами накаливания. Некоторые датчики присутствия/детекторы движения включаются автоматически, когда другие активируются кнопкой. Все датчики присутствия отключаются автоматически. Все устройства присутствия могут быть настроены на диапазон времени задержки |
| Как
для подключения однополюсного выключателя присутствия Вы заменяете однополюсный выключатель Настенный выключатель имеет 2 провода, плюс зеленый винт заземления для заземления из неизолированной меди провод. Однополюсный переключатель присутствия имеет черный красный белый зеленый провод Здесь
что делать Если у Box нет белого нейтрального провода, подключите occupancy-white к оголенному проводу заземления. | |
| Нет белого нейтрального провода | Если
устройство имеет всего 2 провода, и нет белого
нейтраль Используйте ту же схему, что и выше, за исключением того, что белый провод отсутствует 2-проводные устройства предназначены только для ламп накаливания Проверьте паспортные данные, приведенные в руководстве по продукту | .
| Как
для подключения однополюсного выключателя присутствия You Замена однополюсного выключателя, но есть только два провода и провод заземления в распределительной коробке. Нейтральных проводов нет. Установка аналогична описанной выше, за исключением переключателя присутствия. белый провод подключается к неизолированному проводу заземления. В
в случае выключателей присутствия, рассчитанных на однополюсные или трехпозиционные, то
красный провод заглушен для однополюсной установки. | |
| Как подключить однополюсный/3-контактный переключатель присутствия Если переключатель присутствия предназначен для однополюсного И 3-контактного , то красный провод закрыт для однополюсного | |
| | Сила
потребление Типовой выключатель присутствия в стене работает полный рабочий день, потребляет 0,8 кВтч в год Датчик присутствия потребляет энергию, потому что он находится в состоянии готовности. Когда человек входит в зону, закрытую датчиком присутствия, электроника внутри переключатель должен быть включен, чтобы датчик присутствия мог обнаруживать движение, тепло или звук. Преимущество Переключатель присутствия заключается в том, что свет, вентилятор и т. д. не будут оставаться включенными. и многочасовое энергопотребление… что в итоге поглотит гораздо больше мощности, чем 0,8 кВтч в год. |
| Другой
Устройства с задержкой выключения Обычные таймеры обратного отсчета для вентиляторов для ванных комнат, вентиляторов для всего дома Таймер обратного отсчета номинальная мощность |
для уличных прожекторов, если вы не добавите адаптер гнезда, но прикрутите
в комнатную настольную лампу или наружный светильник, который закрыт.
С
однополюсный 3-полосный, красный провод закрыт для однополюсного
монтаж. Используйте синий или желтый провод для подключения к нагрузке (световой вентилятор).
мотор и др.).
Если придет свет
вкл., Занятость
подключен правильно. Если фары не загораются, то
обратный Занятость-красный
и черные провода.
Желтый провод или
синий провод подключен к нагрузке.usb — Подключение датчика освещенности к ПК
Заданный вопрос
Изменено 5 лет, 8 месяцев назад
Просмотрено 8k раз
\$\начало группы\$
Я хочу подключить датчик освещенности к своему ПК (последовательный или USB) и считать значения этого датчика.
Можно ли это сделать без микроконтроллера?
Я ищу самый дешевый метод достижения этой функциональности. Должен сказать, что я ноль в электронике, поэтому я был бы признателен за любое подробное объяснение.
Спасибо.
- датчик
- usb
- серийный номер
- ftdi
\$\конечная группа\$
6
\$\начало группы\$
Дешево и просто достигается с помощью преобразователя света «555» в частоту.
Установите низкую частоту и подключите линию, например, к входу RS232 или преобразователю RS232 в USB
Одна возможная цепь 555
Отсюда.
TLC555 здесь.
Увеличьте C1 до более низкой частоты.
Или используйте 555 и, например, LDR вместо R1 или R2 здесь.
Отсюда немного другой информации.
Legion 555 / частота / RS 232 / .
..
ИС преобразователя света в частоту серии TSL23x
Спецификация TSL235 здесь
Очень низкая частота при очень слабом освещении. Накройте полупрозрачным «фильтром», например, бумагой, чтобы уменьшить уровень, чтобы получить, например, 1 Гц.
Sparkfun TSL235R
Кевин Вермеер был здесь 2 года назад 🙂
Другой техпаспорт
You Tube TSL230 …
Поставщики TSL23x через FindChips
\$\конечная группа\$
\$\начало группы\$
Самый простой (но не дешевый!) способ, вероятно, использовать веб-камеру и интегрировать значения пикселей. Я не знаю, сколько ошибок в этом процессе, но я совершенно уверен, что его можно заставить работать.
[править: расширение комментария Оли Глейзера]
Раньше я не замечал, что этот сериал был опцией. Самым дешевым способом было бы использовать фотоэлемент CdS и конденсатор и измерить постоянную времени с помощью последовательных линий управления.
Это будет стоить около 1,50 доллара за DE9.разъем, фотоэлемент и конденсатор в единичных количествах.
Загвоздка в том, что если вы не делаете это в DOS, вам придется написать драйвер ядра для чтения. В Windows достаточно того, что вы не получите задержку на уровне миллисекунд. Альтернативой является использование конденсатора очень высокой емкости (скажем, около 1000 мкФ или около того). Мои эксперименты с NT и XP показывают, что задержка в 50 миллисекунд не лишена смысла. При использовании конденсатора 1000 мкФ, если мы предположим, что среднее сопротивление элемента CdS в диапазоне, который вы читаете, составляет около 25 кОм (я написал код, чтобы сделать это на AVR месяц назад, и я думаю, что свет в «среднем «комната переведена примерно в 25к), то постоянная времени равна 25 секундам. Это должно дать вам достаточное разрешение, даже если чтение последовательного порта имеет погрешность в 100 миллисекунд.
Теперь вы меня заинтересовали 🙂 Надо попробовать это закодировать.
Интересно, справится ли с этим .NET?
\$\конечная группа\$
1
\$\начало группы\$
Вы можете попробовать это:
http://www.yoctopuce.com/EN/products/usb-sensors/yocto-light
Это не самый дешевый, но один из самых простых способов. USB, крошечный, драйвер не требуется, довольно много ОС и программ поддерживаемые языки. И он оснащен регистратором данных…
\$\конечная группа\$
\$\начало группы\$
Если вы хотите считывать диапазон значений с вашего датчика освещенности (в отличие от включения/выключения), вам понадобится нечто большее, чем просто сам датчик.
Как говорит Кенни, uC за 1 доллар может легко достичь этого. Код можно было написать за считанные минуты.
Последовательный порт (или USB/последовательный кабель) будет проще, чем USB, хотя, очевидно, не такой «современный».
Если это не коммерческий проект, то это не может быть проблемой.
Даже с USB существует множество примеров проектов для PIC/Atmel/и т. д., которые можно быстро адаптировать.
Если вам нужен только датчик включения/выключения (т. е. света/отсутствия света), то вы, вероятно, могли бы использовать одну из последовательных линий управления (возможно, DSR или CTS — см. 9-контактную распиновку последовательного порта) для прямого интерфейса. Вы можете использовать одну из выходных линий управления (RTS, DTR) для питания датчика и транзистор с делителем резистора/LDR для переключения входной линии управления.
\$\конечная группа\$
\$\начало группы\$
Учтите также следующее: с определенной аналоговой схемой или дискретной схемой вы вынуждены вести себя определенным образом, и вы можете настроить ее только до определенного момента.
Если вы используете UC, есть несколько преимуществ:
- Встроенный UART (или даже USB)
- Почти безграничная конфигурируемость
- Относительно пора приступить к работе
- Возможность добавления многих функций
И, если вы используете что-то вроде чипов FTDI, усилий почти никаких, просто используйте один аналоговый вход (почти).
\$\конечная группа\$
Твой ответ
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Обязательно, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Датчик светаRaspberry Pi с использованием LDR
В этом руководстве по датчику света Raspberry Pi я покажу вам, как правильно подключить фоторезисторный датчик к контактам GPIO.
Наконец, я покажу вам, как его можно использовать в простом скрипте Python, чтобы вы могли собирать и использовать данные из него.
Этот фоторезистор является еще одним датчиком, который я собираюсь использовать в будущих проектах, таких как световой будильник.
Далее я объясню каждую из частей, которые я буду использовать в этой схеме. Обязательно прочитайте об этом, если вам нужна дополнительная информация об этом.
Важно отметить, что в этом уроке я использую простой фотоэлемент. Хотя эти датчики идеально подходят для некоторых задач, они могут быть не такими точными, как вам хотелось бы.
Если вы хотите шаг за шагом увидеть, как настроить схему и код датчика освещенности, обязательно посмотрите видео под списком оборудования.
Оборудование
Вам потребуется следующее оборудование, чтобы выполнить это руководство по датчику освещенности Raspberry Pi.
Вы можете сделать это без какой-либо макетной платы, но я настоятельно рекомендую инвестировать в нее, если вы планируете выполнять много работы со схемой.
Рекомендуется
Дополнительно
- Чехол для Raspberry Pi
- USB-клавиатура
- USB-мышь
- Комплект для подключения GPIO
- Макетная плата
- Макетная плата
Видео
Эта версия руководства содержит почти весь текст. Это идеально, если вы предпочитаете видеть, как все делается. Вы также увидите, как должна работать схема, когда закончите.
Вы можете найти текстовые инструкции и информацию прямо под видео.
Adblock блокирует видео? Поддержите нас, подписавшись на наш сервис без рекламы.
Схема датчика света Raspberry Pi
Схема, которую мы собираемся сделать для этого урока, очень проста и отлично подходит для тех, кто только начинает знакомиться со схемотехникой.
Светозависимый резистор (LDR)
Светозависимый резистор, также известный как датчик LDR, является самым важным элементом оборудования в нашей схеме. Без него мы не смогли бы определить, темно это или светло.
На свету этот датчик будет иметь сопротивление всего несколько сотен Ом, а в темноте — несколько МОм.
Конденсатор
Конденсатор в нашей схеме включен, поэтому мы можем измерить сопротивление датчика LDR.
Конденсатор действует как батарея, заряжаясь при получении питания и затем разряжаясь, когда питание прекращается. Используя это последовательно с LDR, мы можем определить, какое сопротивление выдает LDR, таким образом, имея возможность определить, светлый он или темный.
Сборка цепи
Чтобы правильно построить схему датчика освещенности, выполните следующие действия. В качестве альтернативы, проверьте принципиальную схему прямо под шагами.
В следующих шагах я имею в виду физические номера контактов (логический порядок).
1. Сначала подключите контакт № 1 (3 на 3) к плюсовой шине на макетной плате.
2. Затем соедините контакт № 6 (земля) с шиной заземления на макетной плате.
3. Теперь поместите датчик LDR на плату и протяните провод от одного конца к положительной шине.
4. С другой стороны датчика LDR поместите провод, ведущий обратно к Raspberry Pi. Подсоедините это к штифту № 7.
5. Наконец, поместите конденсатор от провода к отрицательной шине на макетную плату. Убедитесь, что отрицательный контакт конденсатора находится на отрицательной шине.
Теперь мы готовы перейти к коду Python. Если у вас возникли проблемы с цепью, обратитесь к схеме ниже.
Датчик освещенности Код
Код для этого проекта довольно прост и приблизительно скажет нам, светло ли это, тенисто или совсем темно.
Если вы новичок в Python, я рекомендую пройти быстрый ускоренный курс по основам Python.
Самая большая проблема, с которой мы сталкиваемся в этой схеме, заключается в том, что у Pi нет аналоговых контактов. Все они цифровые, поэтому мы не можем точно измерить дисперсию сопротивления на нашем входе.
Отсутствие аналоговых контактов не было проблемой в учебнике по датчику движения, поскольку выходной сигнал был либо высоким, либо низким (цифровой). Вместо этого мы измерим время, необходимое для зарядки конденсатора и подачи высокого уровня на вывод. Этот метод является простым, но неточным способом определить, светлое оно или темное.
Я кратко объясню код датчика света Raspberry Pi и то, что он делает. Если вам нужен код, вы можете скопировать и вставить его или загрузить с моего GitHub.
Для начала мы импортируем пакет GPIO , который нам понадобится, чтобы мы могли взаимодействовать с выводами GPIO.
Мы также импортируем пакет time , поэтому мы можем перевести скрипт в спящий режим, когда нам это нужно.
Затем мы устанавливаем режим GPIO на GPIO.BOARD , и это означает, что вся нумерация, которую мы используем в этом скрипте, будет относиться к физической нумерации контактов.
Поскольку у нас есть только один входной/выходной контакт , нам нужно установить только одну переменную. Установите эту переменную на номер контакта, который у вас действует как входной/выходной контакт.
Далее у нас есть функция с именем rc_time , для которой требуется один параметр — номер вывода схемы. В этой функции мы инициализируем переменную с именем count и вернем это значение, как только вывод перейдет в высокий уровень.
Затем мы устанавливаем наш контакт в качестве выхода, а затем устанавливаем его на низкий уровень. Далее у нас есть скрипт, который засыпает на 10 мс.
После этого мы устанавливаем вывод как вход, а затем вводим цикл while . Мы остаемся в этом цикле до тех пор, пока контакт не станет высоким, когда конденсатор заряжается примерно до 3/4.
Как только вывод становится высоким, мы возвращаем значение счетчика в основную функцию. Вы можете использовать это значение, чтобы включать и выключать светодиод, активировать что-то еще или регистрировать данные и вести статистику любых изменений в освещении.
Запуск кода на вашем Raspberry Pi
Этот шаг невероятно прост, но я быстро пройдусь по всем шагам, чтобы вы могли запустить его на своем Pi как можно быстрее и плавнее.
Как и все учебники на этом сайте, я использую Raspbian. Если вам нужна помощь в его установке, ознакомьтесь с моим руководством по установке Raspbian.
Хотя все программные пакеты уже должны быть установлены, в некоторых случаях это может быть не так.
Если вы хотите узнать больше о контактах GPIO и о том, как обновить и установить программное обеспечение, обязательно ознакомьтесь с моим руководством по настройке контактов GPIO на Raspberry Pi.
Вы можете скачать код с помощью git clone. Следующая команда сделает именно это.
Кроме того, вы можете скопировать и вставить код, просто убедитесь, что файл является скриптом Python. Мне нравится использовать текстовый редактор nano для создания и редактирования скриптов Python.
Когда вы закончите в файле, просто используйте CTRL + X , затем Y , чтобы сохранить и выйти.
Наконец, запустите код с помощью следующей команды.
Надеюсь, теперь у вас работает скрипт, и вы получаете данные, которые правильно отражают изменения освещенности на сенсоре. Если у вас возникли проблемы, пожалуйста, не стесняйтесь оставлять комментарии ниже.
Повышение точности и возможные варианты использования
Существует бесчисленное множество применений датчика освещенности в электрической цепи. Я просто назову несколько, о которых я подумал, когда писал этот урок.
Световой сигнал тревоги — я упоминал об этом ранее, но вы можете использовать LDR, чтобы определить, когда начинает светиться свет, чтобы вы могли включить сигнал тревоги, чтобы разбудить вас.
