Как правильно подключить датчик движения к лампочке или светильнику. Какие существуют схемы подключения датчиков движения для освещения. Пошаговая инструкция по монтажу и настройке датчика движения для управления светом.

Содержание

Принцип работы и виды датчиков движения для освещения

Датчик движения для управления освещением — это устройство, которое автоматически включает и выключает свет при обнаружении движения в зоне своего действия. Основные типы датчиков движения:

  • Инфракрасные (PIR) — реагируют на тепловое излучение движущихся объектов
  • Ультразвуковые — излучают и принимают отраженные ультразвуковые волны
  • Микроволновые — работают по принципу радара

Датчик движения имеет несколько основных компонентов:

  • Сенсор для обнаружения движения
  • Электронную схему обработки сигнала
  • Реле для коммутации нагрузки
  • Регуляторы настройки чувствительности, времени работы и уровня освещенности

При обнаружении движения датчик замыкает цепь и включает подключенные светильники. Через заданное время после прекращения движения свет автоматически выключается.


Преимущества использования датчиков движения для освещения

Установка датчиков движения для управления освещением имеет ряд преимуществ:

  • Экономия электроэнергии — свет горит только когда это необходимо
  • Удобство — не нужно вручную включать/выключать свет
  • Безопасность — автоматическое включение света отпугивает злоумышленников
  • Комфорт — свет включается автоматически при входе в помещение

Датчики движения особенно востребованы для освещения подъездов, лестничных клеток, коридоров, подвалов, гаражей и других помещений с нерегулярным посещением.

Схемы подключения датчика движения к освещению

Существует несколько основных схем подключения датчика движения для управления освещением:

1. Простая схема подключения датчика движения

Самая простая схема — это прямое подключение датчика движения между источником питания и светильником:

  • Фаза (L) подключается к входу датчика
  • Выход датчика соединяется с фазным проводом светильника
  • Нейтраль (N) подключается напрямую к светильнику

Такая схема позволяет управлять одним или несколькими светильниками суммарной мощностью не более указанной в характеристиках датчика.


2. Схема с дополнительным выключателем

Для возможности ручного управления светом параллельно датчику движения устанавливается обычный выключатель:

  • Фаза подается на общий контакт выключателя
  • От выключателя идут два провода — на вход датчика и напрямую к светильнику
  • Выход датчика соединяется со светильником

Это позволяет включать свет принудительно в обход датчика движения.

3. Схема подключения через пускатель

Для управления мощной нагрузкой датчик движения подключают через магнитный пускатель:

  • Датчик управляет катушкой пускателя
  • Силовые контакты пускателя коммутируют нагрузку

Такая схема позволяет подключать светильники большой мощности, превышающей коммутационную способность датчика.

Пошаговая инструкция по подключению датчика движения

Чтобы правильно подключить датчик движения для управления освещением, выполните следующие шаги:

  1. Обесточьте электрическую цепь
  2. Определите место установки датчика с учетом зоны обнаружения
  3. Закрепите датчик на стене или потолке
  4. Подключите провода согласно выбранной схеме:
    • Коричневый (L) — фаза питания
    • Синий (N) — нейтраль
    • Красный — выход на нагрузку
  5. Настройте чувствительность, время работы и порог освещенности
  6. Проверьте работу датчика

При подключении соблюдайте полярность и не превышайте максимально допустимую мощность нагрузки, указанную в паспорте датчика.


Настройка датчика движения для освещения

Для корректной работы датчика движения необходимо настроить три основных параметра:

  1. Чувствительность — определяет дальность и угол обнаружения движения
  2. Время работы — задает интервал, в течение которого свет остается включенным после прекращения движения
  3. Порог освещенности — устанавливает уровень естественного освещения, при котором датчик активируется

Настройка выполняется с помощью регуляторов на корпусе датчика. Оптимальные параметры подбираются опытным путем в зависимости от конкретных условий эксплуатации.

Типичные ошибки при подключении датчиков движения

При монтаже датчиков движения для освещения следует избегать следующих ошибок:

  • Неправильный выбор места установки без учета зоны обнаружения
  • Некорректное подключение проводов с нарушением полярности
  • Превышение максимально допустимой мощности нагрузки
  • Размещение датчика вблизи источников тепла или движущихся объектов
  • Неверная настройка параметров срабатывания

Внимательное изучение инструкции и соблюдение правил монтажа позволит избежать большинства проблем при подключении датчиков движения.



Датчик движения для освещения: подключение

Автоматическое освещение — это удобное решение. Датчики могут контролировать свет люстры или светодиодной ленты, размещенных на лестнице, при подъезде к дому, в прихожей. Автоматические включение возможно только, если предусмотрено подключение датчика движения к источнику свечения. Не забудьте всегда иметь правильные инструкции под рукой. Мы снабжаем датчики так, как указано на разъеме. Датчики подключены параллельно или подключены к источнику питания в разных местах. Важно подключить источник питания к одной фазе, а выход за реле — к фазному проводнику цепи освещения.

Оглавление:

Вы можете бесконечно писать о том, как подключить датчик движения к лампе, ленте или галогену. В настоящее время на рынке имеется много моделей детекторов, которые будут подключаться как к низковольтным, так и к 230-вольтовым установкам. Датчик включения света при движении — это очень удобное и функциональное устройство, которое позволит нам полностью автоматизировать освещение.

На первый взгляд, подключить детектора движения не сложно, и, следуя инструкциям производителя, это будет довольно простая и быстрая настройка вашей осветительной установки. Самое главное, что соединение лампы с датчиком движения всегда происходит при выключенном питании. В случае установки на 230 В это очень важный вопрос, который определяет нашу безопасность на протяжении всего процесса установки.

Последовательность подключения датчика движения:

  1. Отключите питание перед подключением.
  2. Закрепите корпус датчика в соответствии с техническим чертежом или инструкцией по эксплуатации.
  3. Подключение датчика движения к светильнику в соответствии с маркировкой кабеля.
  • Питание 230 В — фазный провод L (коричневый) и нейтральный провод N (синий)
  • 12В блок питания — положительный + (красный) и отрицательный — (черный)

Не забудьте подключить все кабели согласно схеме производителя.

Датчик включения света на движение: принцип работы

В зависимости от того, выбираете ли вы МВ-датчик движения или датчик, работающий в инфракрасном диапазоне, он будет иметь несколько иной принцип работы:

  • Микроволновый датчик движения работает по принципу излучения и приема электромагнитных волн. Когда волны, испускаемые устройством, меняют свою схему, детектор запускает нашу лампу. Это происходит, когда подвижное инородное тело появляется в пределах его диапазона и изменяет ранее запрограммированный рисунок.

  • ИК-датчик движения представляет собой инфракрасное устройство. Он запускает устройство, когда обнаруживает любые изменения температуры в пределах диапазона датчика.

Чаще всего датчики движения МВ гораздо более чувствительны и могут обнаруживать движение даже за дверью или не слишком толстой стеной. Не существует лучшего из обоих типов детекторов. В одной ситуации инфракрасный будет работать лучше, а в другой — микроволновый.

Как подключить датчик движения к лампочке?

Приобретенный детектор подключается к источнику света, как и в случае галогенной или другой лампы на 230 В. Датчик движения к лампе подключен между источником питания и патроном лампы. Давайте вспомним, что сам детектор не должен быть закрыт, так как это может отрицательно повлиять на его работу. Конечно, вы должны начать работу с отключения питания (очень важная проблема безопасности). Следующим шагом будет отключение установки в том месте, где мы хотим подключить наш детектор.

После установки мы можем убедиться, что датчик работает нормально. Если интервал свечения слишком короткий или у самого детектора слишком низкий диапазон, мы, конечно, можем отрегулировать его с помощью его потенциометров.

Как подключить датчик движения для светодиодной лампы

Датчик движения и его подключение к LED светильнику также не является сложной задачей.

Как и в случае с лампочками, на этот раз мы подключаем его между источником и его патроном. Ничто не мешает одному датчику движения обслуживать более одного устройства. Затем он должен быть установлен перед нашей параллельной установкой таким образом, чтобы ток проходил к каждой из ламп через детектор. Однако следует помнить об очень важном параметре — максимальной нагрузке на датчик. Если наш датчик движения имеет максимальную нагрузку 120 Вт, мы не сможем подключить к нему лампы, максимальная мощность которых превышает этот уровень. Тогда лучше использовать датчик с более высокой нагрузкой. Возможно подключение нескольких датчиков.

Схема подключения датчика движения и его установки не так уж сложна, поэтому мы в основном подключим его самостоятельно. Однако для более сложных установок рекомендовано обратиться к опытным электрикам, которые легко смогут подсоединить датчик движения.

В нашем интернет-магазине вы можете купить детекторы или модели с уже встроенной функцией отслеживания движения.

Стоимость зависит от мощности и сложности конструкции. Доставка заказов по всей Украине: Киев, Львов, Харьков, Днепр, Одесса и др.

Как подключить датчик движения к лампочке

Для управления освещением применяются специализированные датчики движения. Они выдают сигнал во время, пока в поле зрения движется объект. Инфракрасные датчики реагируют только на тела, излучающие тепло, то есть – на живые объекты. Датчики ультразвуковые и микроволновые распознают все движущиеся объекты.

Отличием датчиков, использующихся для включения света, от устройств, применяемых для охранной сигнализации, является дополнительные функции. Они контролируют уровень освещенности в зоне работы, не включая свет в дневное время.

А еще – при прекращении движения снимают сигнал управления с некоторой задержкой. Это нужно, чтобы исключить мгновенные отключения света в моменты, когда человек временно перестал двигаться. Ведь в поле зрения датчика не предполагается непрерывного движения. Пользователь может нагнуться, чтобы подобрать с земли предмет, встать спиной к датчику и открывать навесной замок, остановиться и поговорить по телефону. Не все датчики реагируют на небольшие по амплитуде движения. Если их не снабдить регулируемой задержкой перед отключением, вместо комфорта пользователь получит обратный эффект.

Классификация датчиков по конструкции

Простейший датчик содержит три контакта. Их назначение указано в таблице.

КонтактНазначение
LПодключение фазного проводника
NПодключение нулевого проводника
А (L’)Подключение нагрузки

Нулевой проводник – общий для датчика и лампы, коммутация фазы происходит через схему самого датчика.

Клеммы для подключения датчика движения

Датчики движения интегрируются в некоторые модели светильников. При этом светильники с инфракрасными датчиками используются в помещениях и подъездах, ультразвуковые – на улице, а микроволновые применяются в любых местах. Дополнительно в конструкцию устанавливается фотореле для исключения активации светильника в светлое время суток.

Недостаток такой конструкции – светильник направлен точно в место, где контролируется движение. Не всегда требуемое положение датчика совпадает с площадью для освещения. При необходимости отстройки положения от других осветительных приборов, засвечивающих фотореле в темное время и мешающих правильной работе светильника, его приходится поворачивать в место, где свет нужен меньше всего.

Поэтому для некоторых помещений целесообразнее установка светильников с акустическими датчиками, реагирующими на звук. Но и у них есть недостатки. Если вы, входя в помещение ночью, стараетесь не шуметь, чтобы не разбудить спящих в соседних комнатах людей, то двигаться будете в полной темноте.

В некоторые датчики движения встроена дополнительная функция контроля звука. К примеру, ДД-026 (029, 035) имеют переключатель режимов, позволяющий использовать его только в режиме датчика движения или контролировать движение совместно со звуком.

Какие лампы использовать с датчиками движения

Применять можно любые лампы, но избегать использования энергосберегающих, так как:

  • за время, пока энергосберегающая лампа разгорится, актуальность ее включения теряется;
  • энергосберегающие лампы требуют выдержки по времени между отключением и повторным включением. Если это условие не соблюдается, лампа выйдет из строя, не успев обеспечить экономию от применения датчика движения.

Контактная система датчика рассчитана на небольшой ток нагрузки, подключаемой напрямую. При выборе мощности ламп и их количества нельзя превышать эту величину. При подключении к датчику нагрузки, превышающей коммутируемую им мощность, используется схема с магнитным пускателем.

Светильники с лампами ДНаТ и ДРЛ не используются с датчиками движения из-за значительного времени розжига их ламп.

Расположение датчиков движения

Чтобы датчик движения правильно работал, нужно его грамотно расположить. Распространенные и недорогие инфракрасные датчики имеют особенность: лучше всего движение они распознают, если объект движется перпендикулярно их горизонтальной оси. При движении в направлении датчика срабатывание происходит на большем расстоянии, чем если бы объект проходил мимо.

Зона действия датчика движения

В поле зрения датчиков не должно быть мертвых зон. Препятствия на участке: кусты, строения, ограды – заслоняют движущийся объект от датчика.

Еще одна проблема – датчик не должен ловить движение за пределами контролируемой территории. Вряд ли Вам понравится, если он сработает при появлении прохожих за забором или при перемещениях соседей на прилежащих территориях. Поэтому чувствительность датчика не должна быть чрезмерной, а его расположение – исключать контроль ненужных зон.

Датчики выпускаются с разными углами охвата контролируемой территории. В каждом случае стоит продумать, в каком месте его расположить, чтобы максимально контролировать требуемую площадь. И выбрать модель на требуемый угол, чтобы не захватывать соседние участки.

Поскольку в состав датчика движения для включения света входит фотореле, то его нельзя направлять на осветительные приборы, включаемые как самим устройством, так и работающие независимо от него. В первом случае после включения фотореле сразу выдаст команду на отключение, во втором – включения не произойдет никогда.

Инфракрасные датчики чувствуют не только тепло от движущихся предметов. Они реагируют на теплые потоки воздуха от нагретых поверхностей. Это – нагревательные и отопительные приборы, вентиляторы. Ветки деревьев, раскачиваемые ветром, также определяются инфракрасным датчиком как движущийся объект. Эти помехи нужно обязательно выявить и исключить из контролируемой зоны.

В сложных случаях помогает применение двух и более датчиков движения. Это увеличивает стоимость комплекса, но помогает избавиться от проблем, не разрешимых с помощью только одного устройства.

Подключение датчиков движения

Классическая схема для подключения датчика движения проста. Он работает вместо клавишного выключателя, с одним усложнением: для работы ему нужно питание. По расположению кабелей есть два варианта монтажа:

  • кабель питания приходит в датчик, кабель на светильник (светильники) уходит из датчика;
  • кабель от датчика отправляется в монтажную коробку, где соединяется с кабелем питания и светильниками.

Выбор варианта выбирается для конкретного случая так, чтобы затратить минимальное количество кабельной продукции.

Одно из часто используемых дополнений в классическую схему – установка клавишного выключателя для независимого включения света. Это удобно при ремонте освещения, замене ламп: не нужно ожидать темного времени суток для того, чтобы проверить работу осветительных приборов. Да и некоторые действия на контролируемой датчиком территории требуют постоянного наличия освещения. Вряд ли Вам захочется пообщаться с собеседником, сидя на скамейке, в кромешной темноте.

Схемы подключения датчика движения

Для реализации схемы с выключателем без монтажной коробки не обойтись.

Еще одно усложнение потребуется, если суммарная нагрузка осветительных приборов превысит возможности контактной системы датчика. В этом случае потребуется установить пускатель, который будет управлять включением приборов освещения.

Схема подключения нагрузки к датчику движения через пускатель

Поскольку оптимальное место его размещения – в распределительном щитке, то и кабели от светильников, датчика, выключателя (при необходимости) проложить лучше в него.

Оцените качество статьи:

Подключение светильника с датчиком движения

Представляем вашему вниманию подробную пошаговую фото-инструкцию – установка и подключение светильника со встроенным датчиком движения.

В качестве примера возьмем светильник для внутреннего освещения со встроенным датчиком движения – Steinel RS 16L.
Светильник подходит как для потолочного монтажа, так и для настенного. В своем корпусе он объединяет обычный светильник с ультразвуковым высокочастотным датчиком движения, а также сумеречный выключатель (датчик освещенности).

Подробнее о том какие бывают типы датчиков движения, их преимущества и недостатки мы уже подробно описывали в статье «Датчики движения | Основные виды и их особенности, области применения».

Основные характеристики светильника с датчиком движения Steinel RS 16L следующие:

Габаритные Размеры: 275 x 95 мм
Питание: 230 – 240 В, 50 Гц
Максимальная мощность ламп: 60 Вт / E 27
Дополнительная подключаемая мощность: до 100 Вт
Угол обзора датчика движения: 360° с углом раствора 160° сквозь стекло, дерево и тонкие стены
Дальность действия: 1 – 8 м, плавная настройка
Интервал установки светового порога: 2 – 2000 лк
Интервал установки времени свечения: 5 сек. – 15 мин.
Частота работы ультразвукового сенсора: 5,8 ГГц
Класс защиты: IP 44 / II
Излучаемая мощность: 1 мВт

Комплект поставки светильника с датчиком движенияSteinel RS 16L

Светильник поставляется в элегантной коробке, на которой отражена вся необходимая информация о его основных свойствах.



В комплект поставки входят следующие предметы:



– Корпус светильника, со встроенным датчиком движения

– Плафон из опалового стекла

– Набор крепежа и заглушек

– Набор дополнительных проставок, предупреждающие наклейки и т.д.

– Инструкция по применению, рекламные буклеты.



Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения – выведен питающий кабель постоянно находящийся под напряжением.





Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:



Установка светильника с датчиком движения

 1.Подготавливаем светильник к установке.В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2.Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки.   Ни в коем случае не начинайте установку не отключив электричество!





3.Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.






4.Фиксируем корпус светильникас датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.






5.Подготавливаем питающий кабель.Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.






6.Снимаем изоляцию с концов проводов, примерно на 5 – 7мм.









7. Подключаем провода, помещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый – ФАЗНЫЙ провод – в клемму с маркировкой L.

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N.



Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий – при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8.Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.



9.Устанавливаем плафон. У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.




На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.



Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:



Настройка (регулировка) светильника с датчиком движения

В нашем светильнике со встроенным датчиком движения присутствует три параметра доступных для регулировки, это:

1. Установка радиуса действия (чувствительности) датчика движения

2. Регулировка времени (продолжительность включения)

3. Установка порога срабатывания сумеречного выключателя

Все настройки выполняются с помощью трех регуляторов, спрятанных под плафоном светильника, на корпусе.




    Давайте разберемся за что отвечает каждый из них.

1.Установка радиуса действия (чувствительности) датчика движения
Эта регулировка позволяет настроить расстояние, на котором датчик движения, встроенный в светильник, сможет определять перемещения. Возможный диапазон регулировки от 1 метра (крайнее левое положение) до 8 метров (крайнее правое положение).

2.Регулировка времени (продолжительность включения)
Этот регулятор устанавливает продолжительность включения светильника. Диапазон регулировки от 5 секунд (крайнее левое положение) до 15 минут (крайнее правое положение). При обнаружении движения, в период, когда светильник уже включен, таймер сбрасывается и отчет времени начинается сначала.

3. Установка порога срабатывания сумеречного выключателя.
Требуемый порог срабатывания светильника устанавливается в диапазоне от 2лк (регулятор повернут влево) до 2000лк (регулятор повернут вправо).





Данной регулировкой, вы сможете настроить степень освещенности, при которой будет включаться светильник. Так, если помещение в дневное время освещается естественным солнечным светом, нет никакой необходимости в работе светильника и изменив порог срабатывания, вы заставите светильник включаться лишь в темное время суток.

На сегодняшний день существует великое множество различных модификаций светильников с датчиками движения, различных производителей, размеров и форм, предназначенных для разных условий эксплуатации, каждый найдет подходящий именно для него вариант.  Главное, что все они имеют схожий принцип работы, и вы, используя эту статью, сможете самостоятельно установить, подключить и настроить практически любой светильник со встроенным датчиком движения.

Как подключить датчик движения — монтаж, схема подключения к лампочке через выключатель, к прожектору, в разрыв фазного провода, инфракрасного датчика движения, цена и где заказать установку в москве и спб

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

  • сенсор;
  • соединительные провода;
  • светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

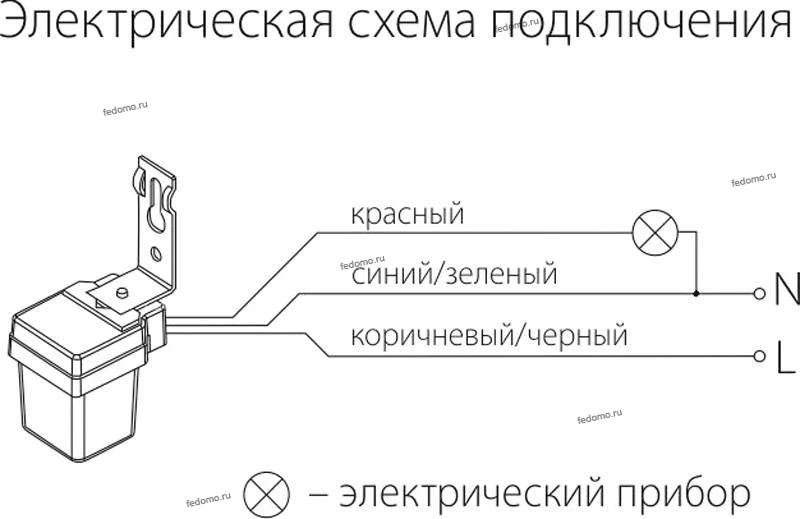

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник

Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора

Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Разновидности датчиков движения.

Как подключить датчик движения к лампочке схема. Датчики движения также отличаются по категориям. Это могут быть укомплектованные лампочками в сборе, которые подключаются в сеть. Следующий вариант – это сами датчики, у которых отсутствует механическая развязка, и в наше время их уже не производят. Они приспособлены для простой лампы, имеют специальную защиту, гарантирующую мягкое включение. С иными лампами не работает.

Следующий датчик, снабженный электромеханической развязкой, включает реле, управляющее лампой, и управление. Он совместим с различными лампами, но имеется ограничение на применение люминесцентных источников света в зимних условиях на открытом воздухе.

Датчики откликаются на звуковые колебания, движение, а также на тепловое излучение. Данные параметры могут разнообразными способами комбинироваться. Датчики могут снабжаться фотоэлементами, чтобы избежать включения в дневное время. Выбор типа устройств зависит от средств, которыми вы располагаете. Если отсутствуют глухие зоны и площадь участка, которую нужно охватить достаточно велика, рекомендуется остановить выбор на инфракрасном датчике. На один источник света есть возможность установить несколько датчиков. При этом отпадает необходимость в двух линиях. Теперь, когда выключатель не включен, функционирует датчик движения. При включенном выключателе датчик не работает.

Данные устройства бывают различной конструкции. Некоторые вкручиваются в патрон. Выглядят они как переходник, но внутри него монтируются различные датчики движения. Неудачные варианты смотрятся коробочками с клеммами. Вопрос, как подключить датчик движения к лампочке, решается по-разному. Классический датчик – реагирование его исключительно на движение. Свет зажигается, когда объект начинает двигаться, напряжение подается на клеммы, согласно инструкции. Следующий вариант усложненный, когда свет включается от выключателя или датчика, к ним подключается и фаза.

Рассмотрим все, что касается монтажа. Намного удобнее и безопаснее работать при отключенной сети, предварительно выключив автоматы. Затем следует найти точку установки, выполнить подключения, перед проверкой удостовериться, что никого нет рядом и включить. После этого, выполнить настройку сенсоров, установить время работы соединения. Когда имеется микрофон – проверить чувствительность.

Если схему усложнить, перед светильником можно установить защиту от перегорания, которая гарантирует мягкое включение. Это позволяет избежать резкого перегрева нити накала, от которого перегорают лампы. При этом не происходит скачка напряжения.

Энергосберегающие светильники не приспособлены к частым включениям, комбинировать их с датчиками не имеет смысла, они просто перестают работать. Также не следует увлекаться светодиодными лампами, поскольку это слишком дорогое удовольствие. Подобные лампы обладают большим ресурсом, и устанавливать их необходимо в местах, где этот ресурс можно выработать.

Производители ламп иногда намеренно ставят детали, рассчитанные на строго определенный срок эксплуатации, так как нет никакой выгоды выпускать вечную лампочку, которая навредит бизнесу. В случае, когда необходимо решить, как подключить датчик движения к лампочке, лучше использовать лампу накаливания с блоком защиты. Обойдется это намного дешевле и прослужит долго.

Схемы подключения

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Подключение светильника с датчиком движения производится по схеме, указанной в прилагаемой инструкции или на корпусе детектора.

Один датчик

Очень простая схема. Один контакт подключается напрямую к фазе, другой используется для заземления, а третий соединяет датчик и контроллер осветительного прибора.

С выключателем

К такой же схеме подключают обычный выключатель, необходимый для того, чтобы свет не отключался или не включался независимо от присутствия или отсутствия человека в помещении, а также степени его освещенности. Выключатель подключается исключительно параллельно.

Важно заметить, что выключатель выполняет только одну функцию — постоянно включенный или выключенный свет. Одно положение выключателя отключает управление детектором (и сохраняет свет во включенном или выключенном состоянии), другое — активирует его

Несколько датчиков

Из-за нестандартной формы помещения может потребоваться применение нескольких датчиков движения. Если установить один прибор в изогнутый коридор, то нельзя гарантировать его правильное срабатывание. В таких ситуациях нужно параллельно подключить два и более устройства в зависимости от протяженности комнаты.

Нулевая фаза непрерывно подается на каждый прибор, после чего выходы с них соединяются в один провод и подключаются к лампе. Если сработал хотя бы один датчик, то на светильник подается напряжение и он включается.

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания. Мешать качественной установке электротехнического элемента могут различные объекты интерьера

Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора

Мешать качественной установке электротехнического элемента могут различные объекты интерьера. Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора.

Уровень мощности изделий находится в диапазоне от 500 до 1000 Вт, что ограничивает их использование при высокой нагрузке. Если датчик движения должен подавать питание на несколько осветительных приборов, суммарное значение мощности которых превышает рекомендуемое, то добавьте в цепь магнитный пускатель. Светодиодные устройства потребляют минимум электрической энергии и менее требовательны к мощности.

Если светильники содержат многожильные кабели, то воспользуйтесь специальными наконечниками (втулками) НШВИ.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

  1. В зоне установки датчика движения полагается на время перекрыть подачу электроэнергии, для чего нужно лишь опустить рычажки автоматических выключателей.
  2. Перекрыв электрическому току доступ в осветительные приборы, с задней стороны датчика движения снимают крышку, за который спрятаны клеммы. Для осуществления этой задачи при помощи отвёртки откручивают винт крепежа, расположенный внизу устройства. Внутри вскрытого устройства находят 3 провода разного цвета. Коричневый проводок служит для подключения фазного проводника, который протянут через распределительную коробку. Синий провод — это контакт, подсоединяющий к системе нулевой проводник, тоже идущий из электротехнического приспособления для скрытия кабельных скруток и разводов. А проводок чёрного или красного цвета играет роль выходной клеммы, подключающий датчик движения к осветительному прибору.
  3. В крышке, снятой с устройства, проделывают дырочку — выход для проводов. Идущие через заднюю заслонку датчика, они будут никому не заметны.
  4. Провод, торчащий из стены, просовывают в отверстие снятой крышки, которую сразу же монтируют на стену. При этом электропроводку следует расположить вертикально, чтобы избежать её случайного повреждения во время крепления элемента датчика движения.
  5. Питающий кабель подготавливают к подключению, то есть укорачивают так, чтобы его длина составляла не более 6 см. С жил этого провода снимают 5 мм изоляции, что необходимо для подсоединения кабеля к клеммам устройства, улавливающего движения и автоматически включающего свет.
  6. Провод, по которому идёт электрический ток, соединяют с L, N и LS клеммами датчика.
  7. Корпус устройства прикрепляют к стене, аккуратно помещая клеммную колодку в нишу, находящуюся за задней стенкой датчика.

    Выполняя это действие, провода подгибают, чтобы они не были препятствием для монтажа устройства. После установки корпуса датчика на заднюю крышку снизу закручивают винт.

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

  1. Найти провод, который тянется от лампы до выключателя.
  2. Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
  3. Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
  4. Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Характеристики датчиков движения

Установка датчика движения выполняется для включения света, первейшей цифрой считается максимальная мощность нагрузки. Типичное значение параметра составляет 40 Вт, явно ниже лампочки Ильича. Схема подключения датчика движения к прожектору определена числом проводов. Объясним разницу ниже. Характеристики датчиков движения разбивают группами.

Количество отслеживаемых параметров позволит оценить сферу применимости прибора. Хотя называется датчиком движения, настраивается реагировать по следующим категориям параметров:

  1. Фотоэлемент. Движущийся объект регистрируется визуально. Тип сенсора произвольный, простейший — транзистор, диод. Энергия фотонов изменяет проводимость открытого p-n перехода. Если говорить о датчиках движения, принцип ограничивается детектированием относительно быстрого изменения потока мощности через плоскость. Солнце садится — делает это медленно, датчик не будет реагировать. Светило резко зайдет за тучи — возможно ложное срабатывание. Определяется чувствительностью, настройками. Движущийся объект попадает в поле зрения транзистора (ограничено прозрачным кожухом), поток изменяется. Происходит включение.

    Датчик движения

  2. ИК-излучение, микрофон. Спросите, как фототранзистор будет видеть в полной темноте. Движущиеся объекты испускают инфракрасное излучение, служа ориентиром прибору. Транзистору мало дела до звезд, Луны, зато полевую мышку, пробежавшую рядом, датчик заметит. Напоминает кинофильм Хищник, где Арни обдурил гадкого пришельца, обмазавшись илом речного берега. Зимой фототранзистор способен отслеживать пар, выходящий изо рта. Чудес нет. Чтобы увериться срабатыванием прибора, включением освещения в нужный момент, сенсоры снабжаются встроенными микрофонами. Настраивая чувствительность приема звука, заставляем иллюминацию реагировать, поймав акустические колебания среды.
  3. Переменный резистор. Принцип работы датчика движения позволяет включать оборудование днем. Настройка позволит ограничить общий уровень освещенности, при котором питание станет подаваться контролируемому оборудованию. При помощи переменного резистора выставим бесконечное множество промежуточных значений дня и ночи. Своеобразная страховка против ложных срабатываний. Успели написать выше. Настройте датчик движения, чтобы действовал в кромешной темноте, когда возникает необходимость. Лишись прибор настройки, свет щелкал бы круглыми сутками.
  4. Выключатель RC-цепи. Время задержки выключения настраивается, чтобы отпала нужда управлять светом вручную. Появится потребность, обрубите питание автоматом. Внутри датчика движения пассивная RC-цепочка, временем разряда определяется удержание реле в открытом состоянии. Если отключить внешнее питание, свет погаснет, потрудитесь дождаться, пока внутренний контур окончательно разрядится. Питание можно будет вновь подать. Делаем вывод: в цепь датчика движения, оборудуя удобное пользователю место нужно поставить выключатель. Время задержки задается интервалом 10 секунд — 10 минут (типовые значения).

Видите, хороший прибор рассчитан покрыть все случаи жизни, даже плохой содержит минимум две настройки: общая яркость освещения, таймер. Чувствительность отбрасываем, микрофон вовсе считается изыском. Яркость освещения позволит добиться срабатывания только в темное время суток. Производя подключение датчика движения, потрудитесь правильно выставить регулятор. Один конец снабжен значком Луны, другой – Солнца. Придётся проводить натурный эксперимент, образно говоря. Дождаться нужного времени суток, начать играться с настройками.

Датчики движения

Время выключения вольны выставить днем. Шкала лишена градуировки, ориентироваться придется часами. Что касается чувствительности, определяет степень изменения освещенности. Главное не прогадать, зайди Луна за тучку, не включилась бы иллюминация. Случилось — избегайте удивляться, прямиком начинайте подстраивать чувствительность датчика (переменный резистор). Что делать, если настройка отсутствует, требуется поменять. Магазин откажет в возврате полностью исправного прибора, которому вздумалось ловить Луну.

Схема и принцип работы

На рынке представлен большой выбор датчиков, реагирующих на движение и позволяющих настроить включение освещения на разных объектах. При покупке таких устройств необходимо учесть наличие нескольких видов.

Инфракрасные

Изделия чувствуют тепло, излучаемое человеческим телом. Основным элементом является сенсор с установленной на него линзой Френеля, реагирующий на приближение тепла и перемыкающий контактную группу.

Принцип действия:

  • излучение фокусируется в узкий луч света и направляется к датчику;
  • сенсор улавливает сигнал, принимает его и дает команду на срабатывание.

Такие устройства условно делятся на пассивные и активные. В первом случае реагирование происходит на изменение температурного режима, а во втором – срабатывание происходит в случае прерывания сигнала.

Особенности обеих видов — высокая чувствительность к изменению теплового фона, что требует более точной настройки от пользователя.

Недостатки:

  1. Вероятность ошибочного срабатывания при наличии обогревателя в помещении, что требует долгой и точной настройки.
  2. Датчик движения уличный может срабатывать от порывов теплого ветра при установке вне помещения.

Инфракрасные изделия являются одним из наиболее простых и доступных вариантов. Для корректной работы на них не должен попадать свет от лампы. Также не желательно наличие в непосредственной близости источников ИК-излучения.

Контактные

Это наиболее простой тип датчика, в котором применяется геркон — контакт, срабатывающий при возникновении магнитного поля.

При открытии дверей происходит замыкание контактной группы, после чего включается освещение.

Схема проста. К батарее подключается геркон, далее контакт подводится к реле, а после этого ко второму полюсу источника питания.

При желании можно врезать в схему выключатель между реле и батарей. Контакт реле после срабатывания подает напряжение на освещение.

Ультразвуковые

Такие датчики работают на принципе приема радиоволн, которые отражаются от приближающегося объекта. В устройстве имеется генератор и прибор, принимающий электрические колебания.

Изделие воспринимает ВЧ ультразвук в пределах 20-60 кГц

Несмотря на неспособность уха воспринимать такие колебания, при использовании прибора важно учитывать не только человеческие возможности, но и наличие в помещении животных. Собаки чувствуют такие частоты и могут раздражаться при их появлении

В основе работы лежит эффект Допплера. Волна, которая излучается генератором, отражается от объекта и попадает в приемник. При таких обстоятельствах длина волны остается неизменной. Датчик выявляет сигнал и дает команду на срабатывание реле. После этого подается сигнал на включение освещения.

Преимущество таких датчиков в том, что они не воспринимают посторонние шумы, исходящие от промышленных или бытовых объектов. Также они не реагируют на тепловое излучение, которое исходит от приборов, и не бояться изменения погодных условий.

Но во избежание ложного срабатывания не рекомендуется применять УЗ датчики в помещениях с сильными температурными перепадами или изменением влажности. Учтите, что ряд материалов пропускают ультразвук, что может привести к ложной работе.

Микроволновые

Такие датчики работают на базе эффекта Допплера. В устройстве взаимодействует генератор, излучающий микроволновые частоты и приемный механизм. Устройство, контролирующее движение, срабатывает при искажении длины волны.

По особенностям и функциональному наполнению эти узлы похожи на ультразвуковые устройства. При этом частота излучений составляет 2,2 ГГц.

Микроволновые датчики отличаются высоким уровнем чувствительности и позволяют «рассмотреть» человека даже за стеклом или дверью, что нередко приводит к ложной сработке. Эту особенность необходимо учесть в процессе настройки.

Недостаток таких датчиков в высокой цене и весьма сложной схеме.

Лазерные или фотодатчики

В таких датчиках предусмотрен ИК светодиод и приемный элемент (фотодиод, работающий в определенном спектре).

Применяется два варианта реализации:

  1. Излучающее и принимающее устройство крепятся в контролируемой области. При прохождении человека излучение прерывается и не достает до приемника. В этом случае работает датчик и реле. Такая схема подходит для реализации системы сигнализации.
  2. Оба элемента стоят друг возле друга. При нахождении в зоне работы датчика луч отражается и попадает на фотодиод. Такое исполнение нашло применение в робототехнике.

Подобный вариант редко применяется для управления освещением, но игнорировать его не стоит.

Выводы и полезное видео по теме

Этот небольшой видеогид демонстрирует наглядно, каким образом проводятся операции подключения для некоторых модификаций приборов. Есть смысл посмотреть для совершенствования практики.

Обзорный видеоматериал по теме использования микроволновых датчиков. Эти современные модификации отмечаются высоким уровнем “чутья” и надёжной работой в составе интеллектуальных домашних систем.

Завершая обзор, следует добавить информацию по техническим требованиям к таким приборам, как датчики движения.

Так, нагрузочная способность устройств не превышает обычно 1 кВт, а максимальная сила тока коммутации составляет не более 10А. Приборы рассчитаны на работу в сетях переменного тока с частотой 50-60 Гц при номинальном значении напряжения 230 В.

Об этих базовых параметра необходимо помнить, прежде чем подключать датчики для решения конкретных задач.

Поделитесь с читателями вашим опытом подключения и применения датчиков движения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Датчик движения для освещения | Заметки электрика

Здравствуйте, дорогие читатели и гости сайта «Заметки электрика».

Помните, я уже как то писал статью про систему «Умный дом»?

Так вот одной из его функциональностей является автоматическое управление освещением с помощью датчиков движения.

Вот об этом я и хочу подробно рассказать Вам.

Прочитав внимательно данную статью, Вы сможете сделать свою квартиру или дом немного комфортнее и «умнее».

Назначение и применение

Основным назначением датчиков движения является автоматическое включение или отключение нагрузки в определенном интервале времени при появлении в зоне чувствительности датчика движущихся объектов. Также такой датчик учитывает и уровень освещенности.

Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле.

Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов.

Скоро я опубликую около 10 подробных статей про монтаж электропроводки жилого многоквартирного дома, вот например, свежая статья про фотореле для уличного освещения. Подписывайтесь на получение уведомлений о выходе новых статей на сайте. Форма подписки расположена внизу статьи и в правой колонке сайта.

Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом. При использовании датчиков движения значительно уменьшается расход электрической энергии, что немаловажно в наше время, а также увеличивается срок службы самих ламп.



Принцип работы датчика

Принцип работы датчика движения для включения света очень прост.

При появлении какого-либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник.

Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло.

Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД-024 мощность выходных цепей составляет около 600 (ВА) для энергосберегающих ламп и 1100 (Вт) для ламп накаливания. Согласитесь, очень даже неплохо.



Датчик движения для включения света типа ДД

Для реализации вышесказанного я использую инфракрасные датчики типа ДД-024 и ДД-024В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

А это его габаритные и установочные размеры.

Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения):

Установка датчиков движения

Теперь разберем вопрос установки датчиков, т.к. от этого зависит их точность и правильность срабатывания.

Устанавливать и подключать датчики движения рекомендуется только квалифицированному электрику.

Как правило, датчик движения для включения света устанавливается на потолке на расстоянии от 2 до 6 (м) от пола. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается.

Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся:

  • вентиляторы (движущиеся и вращающиеся части, лопасти)
  • проезжающий транспорт (тепло от двигателей)
  • кондиционеры (влияние отрицательной температуры)
  • трубы отопления (влияние положительной температуры)
  • деревья и кустарники
  • различные электромагнитные помехи

Не стоит забывать и про угол обзора датчика.

При установке датчика на потолке угол обзора составляет 360 градусов, что согласитесь, очень хорошо. Если же установить его на боковой стене, то угол обзора уменьшиться до 120-180 градусов.

Крепеж датчика движения к поверхности выполняется в следующей последовательности.

1. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее.

2. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.

«LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности

«TIME» — регулятор выдержки времени во включенном состоянии

«SENS» — регулятор уставки чувствительности к инфракрасному излучению

Схема подключения датчика движения

Датчик движения должен получать питание через автоматический выключатель или предохранитель, т.е. его питающие цепи должны иметь защиту.

Подключать датчик к неисправной или поврежденной электропроводке строго запрещено.

Подключение проводов осуществляется к клеммным зажимам. Сечение провода не должно превышать 1,5 кв. мм по меди. Кстати, переходите по ссылке и узнаете, как можно определить сечение провода по его диаметру.

Напряжение с питающих проводов во время подключения датчика должно быть снято!!!

Ниже я покажу Вам 3 варианта схемы подключения датчиков движения для освещения. В зависимости от Ваших желаний и потребностей выбирайте свой вариант.



Вариант 1

Первый вариант схемы подключения датчика является стандартным решением. Кстати, такая схема изображена на корпусе самого датчика.

Эта схема самая простая в подключении.

L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник.

Вариант 2

Второй вариант (не стандартный) схемы подключения  смотрите ниже.

Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель (можно и двухклавишный при использовании одного контакта).



Вариант 3

Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи).

Для этого в схему добавляем контактор с напряжением катушки на 220 (В), либо используем два датчика движения, подключаемых на одну нагрузку. Про пускатели и контакторы более подобнее читайте здесь.

При подключении датчиков движения для включения света соблюдайте цветовую маркировку проводов.

Проверка датчика после подключения

После подключения датчика необходимо сделать ему проверку.

Первым делом необходимо винт регулятора «LUX» поставить в максимально-предельное положение (по часовой стрелке). Винт регулятора «TIME» наоборот, поставить в самое минимальное положение (против часовой стрелки). Затем подать напряжение на датчик. Сразу же должен загореться светодиодный красный индикатор, обозначающий включение нагрузки.

При отсутствии движения датчик отключит нагрузку примерно через 25-30 секунд. Светодиодный красный индикатор при этом погаснет.

При возобновлении движения датчик снова должен включить нагрузку (красный светодиод опять загорится). И при отсутствии каких-либо движений отключить ее уже через 5 секунд.

Если проверка датчика движения прошла успешно, то дальше приступаем к его настройке и регулировке.



Настройка и регулировка

Скажу сразу, что все регулировки выставляются по Вашим желаниям.

Регулятором «TIME» выставляем уставку по выдержке времени датчика движения, находящегося во включенном положении. Уставка срабатывания находится в пределах от 5 секунд до 480 секунд (8 минут).

Здесь все зависит от скорости движения человека в зоне чувствительности датчика.

Если человек будет проходить это пространство относительно быстро (например,  лестничная клетка в подъезде или коридор), то уставку «TIME» можно немного уменьшить. Если же человек будет находиться в этом пространстве некоторое время (например, кладовка, подсобное помещение, автомобильная парковка), то уставку «TIME» желательно увеличить.

Некорректно выставленная уставка «TIME» будет вызывать только негативные реакции.

Расскажу про личный пример. Поставил в подъезде у себя датчик движения, а время «TIME» было выставлено на самый минимум. При открывании своей квартиры приходилось по несколько раз махать руками, чтобы датчик вновь сработал и включил свет на площадке. Чуть позже я отрегулировал уставку на удобную мне выдержку.

Регулятором «LUX» выставляем уставку срабатывания по освещенности окружающей среды (от солнечного света до сумерек).

Если у Вас в помещении имеется много окон и преобладает естественное освещение, то уставку «LUX» лучше поставить на минимальное или среднее деление шкалы. Если же в помещении у Вас мало естественного света и оно затемнено, то рекомендую поставить уставку «LUX» на максимальное деление шкалы.

Регулятором «SENS» регулируем чувствительность к срабатыванию в зависимости от дальности и объема объекта.

Кстати, эти датчики будут реагировать только на объем, занимаемый телом человеком. На небольших животных, типа собаки или кошки, датчики реагировать не должны.

P.S. Ну вот пожалуй и все, что я хотел Вам рассказать. Если возникли вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как правильно настроить датчик движения

Если Вы хотите сократить время неэффективной работы вашего освещения, то использование датчика движения один из самых действенных способов это сделать.

Ранее мы уже упоминали, что установка датчика будет эффективным способом по экономии на освещении. И теперь мы подробно рассмотрим, как нужно правильно настраивать датчик движения.

Регулировочные показатели датчика

Какие показатели можно регулировать в датчике?

Как правило все последние модели датчиков движения имеют возможность отрегулировать освещенность, чувствительность, время задержки отключения света, а также угол установки.


Если правильно отрегулировать все эти показатели, то Вы можете получить экономию до 50%, что весьма существенно. И стоит учесть, что в устаревших моделях датчиков движения может быть только два настраиваемых показателя – чувствительность и время задержки или освещенность. Пример на фото ниже:


Теперь подробно рассмотрим, как следует проводить настройку показателей на светильнике либо прожекторе.
Настройка показателей датчика
Угол установки

В первую очередь проводят регулировку рабочей зоны покрытия датчика. В новых моделях датчиков движения детектор выполнен отдельной составляющей, которая закрепляется на шарнирах. Как раз его Вам и предстоит настроить таким способом, чтобы инфракрасные лучи могли захватить как можно большую область обнаружения. Также стоит учесть, что важную роль в этом деле играет и высота установки датчика движения, поэтому Вы должны постараться выбрать наиболее оптимальную высоту установки.

Чувствительность датчика движения

Теперь Вам следует заняться настройкой 2го показателя – чувствительность. Данный показатель может обозначаться на корпусе надписью «SENS». Для настройки показателя в большинстве случаев применяется колесико, которым вы можете регулировать значение чувствительности от минимального (low или -) до максимального (high или +). Регулировка чувствительности, как правило является самой сложной частью настройки работы датчика движения. Вам требуется сделать такую регулировку, чтобы детектор не реагировал на мелких птиц, животных или случайные колебания веток под ветром, но в то же время он срабатывал и включал освещение, когда в рабочей зоне появится человек. Рекомендуется начинать регулировку показателя чувствительности с максимально возможного значения. После дождитесь время выключения фонаря и проведите проверку работы датчика движения.


Далее Вы снижаете величину чувствительности покуда не получите оптимальный режим работы датчика. Однако Вам стоит понимать, если Вы держите крупную собаку, которая может пробегать мимо датчика, то настроить датчик игнорировать её присутствие скорее всего не получится.

Показатель освещенности датчика движения

Далее Вы можете сделать настройку показателя освещенности (непосредственно на датчике этот показатель обозначается как «LUX»). С помощью показателя освещенность можно отрегулировать работу датчика таким образом, чтобы он срабатывал и включал освещение только в случае наступлении темноты, поскольку работа освещения днем, как правило не требуется. Также, как и с чувствительность, нам сперва нужно установить предельное значение показателя и потом при наступлении темного времени суток можно провести настройку работы датчика по требуемой ступени освещенности.

Время задержки датчика движения

В самом конце Вам предстоит провести регулировку показателя времени задержки, который на датчике обычно обозначен надписью «TIME». Данный показатель самый простой в настройке, Вам всего лишь требуется выставить время от 5 сек до 10 мин на своё усмотрение. Стоит отметить, что бывают датчики движения, в которых время задержки может увеличиваться при каждом новом срабатывании. Для первой настройки рекомендуется установить регулятор «TIME» на минимальное значение. Это поможет Вам провести проверку показателей максимально быстро.


Вы можете купить датчики движения различной конструкции от известного производителя IEK прямо у нас на сайте по ссылке /datchiki-dvizheniya-i-fotorele/

Подключение двух датчиков движения на одну лампочку во Владивостоке

Подключение двух датчиков движения на одну лампочку

Подключение параллельно датчиков движения, самЭлектрик

Если просто по этой схеме все три провода обоих датчиков (фаза, ноль, и выход) должны быть подключены друг к другу! Обсуждение темы также есть в статье про датчик освещения, в комментариях. В этом случае нужно использовать ик датчик движения или пассивные датчики, реагирующие на тепло. Приготовьте датчик движения LX-01.Работает этот датчик следующим образом, когда он чувствует движение на территории обнаружения, датчик соединяет цепь, после чего включаются приборы, подсоединенные к нему.

Причем здесь 2А (это, вообще-то, 440Вт)? Подключать будем инфракрасный датчик самый популярный в применении из-за невысокой его цены. Также действию датчика не должны мешать деревья, ветки, кусты. А требуется это в том случае, если радиус действия такого датчика слишком мал и его не хватает для охвата необходимой территории. Получается, что можно подключить к одной линии несколько датчиков и к ним несколько ламп.

Главное в этом случае не перепутать вход и выход датчиков. Схема датчика движения для освещения проста: через верхнюю клемму колодки люстры проведите фазу и замкните её на клемме датчика, обозначенной буквой. Нажимаем клавишу 2 загорается лампа подаем фазу на лампу минуя схему с датчиками движения, лампа загорится. От одного зажима провод ведётся напрямую к фазе, другая клемма предназначена для нулевого провода, а третья для подключения осветительного прибора. Если вы уже определились к нужно схеме, то можно переходить к работе. Это может не работать датчик движения, а может просто перегорела лампа.

Чтобы было понятней, привожу ниже вспомогательную схему подключения датчика движения. Подключение одного датчика движения в цепь. Датчик движения для освещения лучше всего размещать под ним. А обычная схема подключения датчика движения в другой статье.

Подключение двух датчиков движения

Рекомендую посмотреть видео по схемам подключения датчиков движения, особенно, если на фото вам было что-то непонятно. В общем, рассмотрим как подключить два датчика движения на одну нагрузку, например группу светильников, которые должны загораться одновременно, или на один светильник. Схема подключения нескольких датчиков в цепь Фото. При включении датчика загарается свет и запускается вентилятор, при этом вентилятор работает на 5 минут дольше работы светильника. Сначала срабатывает датчик движения нр 2, затем нр1. Настройте датчик так, чтобы он не срабатывал при сильном освещении.

Воспользовавшись тестером, проверьте проводку и найдите провод, который проходит к лампе от включателя. Разберите её и убедитесь в том, что выключатель размыкает фазу. Однако если в квартире есть кошки или собаки, с выбором активных датчиков нужно быть осторожным, так как наши любимцы очень хорошо воспринимают этот звуковой диапазон волн и наличие такого датчика может вызвать у них дискомфорт. Для этого нужно закрепить в углу металлический держатель датчика движения. Если вы хотите установить его самостоятельно, вам нужна схема подключения датчика движения.

Объект движется дальше и попадает в зону действия датчика нр 2 и он тоже срабатывает. Далее потяните новый провод к красному контакту датчика. Когда объект движется со стороны датчика нр1, он срабатывает и замыкает фазный провод на нагрузку и лампочка загорается. Для этого используем вот такую схему подключения. Которая тоже не выдерживает частых включений. Такой датчик обычно устанавливают в «Умном доме».

Объект покидает зону действия датчика нр 2 и через время заданное на датчиках они отключаются и выключают нагрузку (лампочка тухнет). А если необходимо подключить нагрузку прожектора мощностью более 1000 ватт, то используют в схеме датчика движения магнитный пускатель (контактор). Однако сама светодиодная лампа дает хорошую экономию и здесь можно задуматься, стоит ли ставить датчик движения. Датчики движения работают либо от напряжения сети 220В, либо от батарейки.

Подключение двух датчиков движения на одну лампочку советы электрика

Как подключить датчик движения для включения света? Можно и обычное э/м реле использовать, ресурс только меньше будет, ну и контакты чистить. Вы должны учитывать сразу несколько факторов, влияющих на качество его работы. Включение нагрузки независимо от датчика движения. Далее можно установить необходимый промежуток включения света. Обратите внимание на параметры комнаты, положение дверей и пути по которым обычно направляется человек.

С другой стороны, если датчик движения будет расположен на улице или в помещении, куда в дневное время суток попадает достаточно количества солнечного света, то нужно позаботиться о настройке датчика. Вид активных датчиков движения работает по методу излучения и приема отраженного сигнала, пассивные же реагируют на тепло. Схема подключения датчика движения с выключателем Выключатель понадобится, чтобы включить освещение независимо от работы ультразвукового датчика движения. Кстати, в этом втором видео также есть схема подключения датчика движения, аналогичная первому варианту из этой статьи.

Если два уличных датчика движения смонтировать параллельно, то включать свет можно с разных точек. Схема с двухклавишным выключателем, нажимаем на выключателе клавишу 1 подключаем схему с датчиками движения. 6 схем подключения датчика движения Изменять последовательность подключения, изображенную на иллюстрации нельзя, так как при неправильном соединении к сети, можно сжечь датчик. Или, допустим, в помещении коридор имеет сложную конфигурацию (датчик движения не видит объект за углом). Словом, любая площадь, освещение которой должно включаться при движении на разных частях этой площади.

Помещение и расположение датчика движения Внимание нужно уделить и расположению датчика движения. На практике подключение датчика движения следует начинать с его осмотра. А выключаться в данном случае они будут автоматически, исходя из своего принципа действия. Обратите внимание на провода, идущие из стены к люстре. Для начала вы узнаете, как подключить один датчик движения в цепь.

Освещение

— Как я могу отключить свет детектора движения?

освещение — Как я могу отключить свет детектора движения? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 394k раз

Я собираюсь установить один или два светильника для детекторов движения, чтобы покрыть свой задний двор. Хотелось бы иметь возможность «перекрывать» детектор движения. Под этим я подразумеваю то, что я хотел бы иметь возможность щелкнуть выключателем, который поворачивается и удерживает свет включенным независимо от того, есть движение или нет. Когда выключатель света выключится, я хочу, чтобы детектор движения вернулся в нормальный режим.

Сначала я подумал о том, чтобы просто «прыгнуть» датчик движения с переключателем, но меня беспокоит, сможет ли датчик движения обрабатывать живую мощность на обеих сторонах своего реле, когда реле выключено.

Итак, мои вопросы: безопасно ли выполнять этот метод «прыжков»? Если нет, есть ли какие-либо методы для этого или какие-либо общие практики для этого типа функции?

Создан 24 окт.

Келленджб

1,96044 золотых знака1919 серебряных знаков2929 бронзовых знаков

2

Большинство детекторов движения имеют встроенный блокировщик:

  • Обычно переключатель постоянно включен. Детектор движения отслеживает окружающий свет (дневной свет), а затем активируется, когда становится достаточно темно, и обнаруживает движение.
  • Если вы выключите и включите выключатель в течение секунды или около того, свет останется включенным, и это отменяет обнаружение движения.
  • Чтобы вернуться к нормальной работе, выключите выключатель и подождите ~ 10 секунд, затем снова включите.
  • Я полагаю, что большинство из них вернется к нормальной работе через несколько часов или после того, как снова взойдет солнце

Возможно, вы повредите электронику, отключив датчик.

Безопасный способ сделать это — использовать реле.

Похожие записи

28.08.2023 0

Датчик вентилятора ваз 2106. Датчик вентилятора ВАЗ 2106: особенности, устройство и замена

13.08.2023 0

Распиновка датчика скорости ваз 2115. Датчик скорости ВАЗ 2115: расположение, принцип работы и замена

12.08.2023 0

Принцип работы термодатчика. Датчики температуры: типы, принципы работы и применение в геотехническом мониторинге

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
