Микроволновый датчик для автосигнализации: особенности, принцип работы, преимущества

Как работает микроволновый датчик в автосигнализации. Какие преимущества он дает по сравнению с другими типами датчиков. Как правильно установить и настроить микроволновый датчик в автомобиле. На что обратить внимание при выборе микроволнового датчика для сигнализации.

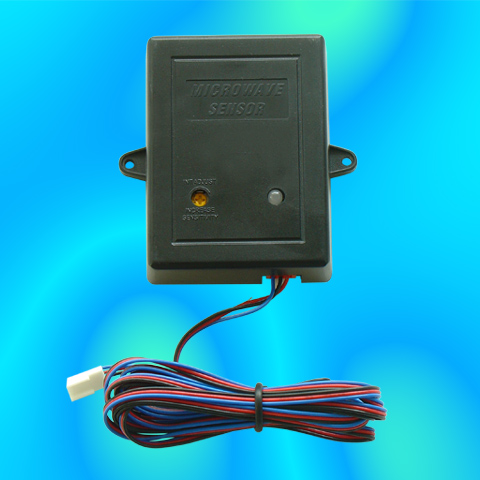

Принцип работы микроволнового датчика в автосигнализации

Микроволновый датчик является одним из ключевых элементов современных автомобильных охранных систем. Его основная задача — обнаружение движения в салоне автомобиля и вокруг него.

Принцип работы микроволнового датчика основан на эффекте Доплера. Устройство излучает электромагнитные волны в микроволновом диапазоне (обычно 5,8 ГГц) и анализирует отраженный сигнал. При появлении движущегося объекта в зоне действия датчика частота отраженного сигнала меняется, что и фиксирует электроника.

Каковы основные особенности работы микроволнового датчика в автосигнализации?

• Создает объемную зону обнаружения вокруг автомобиля
• Способен обнаруживать движение через неметаллические препятствия
• Не реагирует на статичные объекты и медленные изменения
• Имеет регулируемую чувствительность и дальность действия
• Может работать в двухзонном режиме (предупреждение/тревога)

Благодаря этим свойствам микроволновый датчик обеспечивает надежную защиту автомобиля от несанкционированного проникновения и угона.

Преимущества микроволнового датчика перед другими типами

По сравнению с другими типами датчиков, используемых в автосигнализациях, микроволновый имеет ряд существенных преимуществ:

1. Более высокая чувствительность и быстрота реакции на движение
2. Способность обнаруживать даже медленные и плавные перемещения
3. Устойчивость к внешним воздействиям (вибрации, перепады температур)
4. Отсутствие «слепых зон» в салоне автомобиля
5. Возможность регулировки зоны обнаружения

При этом микроволновый датчик лишен недостатков, присущих, например, ультразвуковым датчикам. Он не боится сквозняков, работает в широком температурном диапазоне и не создает дискомфорта для людей и животных.

Особенности установки микроволнового датчика в автомобиле

Правильная установка микроволнового датчика критически важна для его эффективной работы. На что следует обратить внимание:

• Датчик необходимо разместить в центральной части салона, обычно под передней панелью
• Антенна датчика должна быть направлена в сторону задней части автомобиля
• Между датчиком и зоной обнаружения не должно быть металлических экранов
• Необходимо исключить попадание влаги на корпус устройства
• Требуется качественное подключение питания и сигнальных проводов

После установки обязательно нужно настроить чувствительность датчика, чтобы исключить ложные срабатывания. Для этого проводится серия тестов с имитацией проникновения в автомобиль.

Настройка и калибровка микроволнового датчика

Корректная настройка микроволнового датчика позволяет добиться оптимального баланса между чувствительностью и устойчивостью к ложным срабатываниям. Как правильно выполнить калибровку?

1. Установите минимальную чувствительность датчика
2. Постепенно увеличивайте чувствительность, проверяя реакцию на движение в разных точках салона
3. Добейтесь уверенного срабатывания при проникновении через двери и окна
4. Проверьте отсутствие ложных тревог от проезжающего рядом транспорта
5. При необходимости настройте раздельно зоны предупреждения и тревоги

Важно периодически проверять корректность работы датчика, особенно после сильных морозов или жары. При необходимости проводите повторную калибровку.

Типичные проблемы в работе микроволновых датчиков

Несмотря на высокую надежность, в работе микроволновых датчиков иногда возникают проблемы. С какими неисправностями можно столкнуться?

• Ложные срабатывания из-за электромагнитных помех
• Снижение чувствительности при загрязнении корпуса
• Выход из строя из-за перегрева или переохлаждения
• Нестабильная работа при некачественном питании
• Потеря настроек после глубокого разряда аккумулятора

Большинство проблем решается перенастройкой датчика или его очисткой. В сложных случаях может потребоваться замена устройства на новое.

Выбор микроволнового датчика для автосигнализации

При выборе микроволнового датчика для установки в автомобиль следует обратить внимание на несколько ключевых параметров:

• Рабочая частота (оптимально 5,8 ГГц)
• Напряжение питания (должно соответствовать бортовой сети)
• Ток потребления (влияет на разряд аккумулятора)
• Диапазон рабочих температур (с запасом для климатической зоны)
• Наличие раздельных зон охраны
• Возможность регулировки чувствительности

Рекомендуется выбирать датчики проверенных производителей, имеющих хорошую репутацию на рынке автомобильных охранных систем. Это гарантирует надежность и стабильность работы устройства.

Перспективы развития микроволновых датчиков

Технологии микроволновых датчиков для автосигнализаций продолжают совершенствоваться. Какие тенденции наблюдаются в этой области?

• Повышение рабочей частоты для увеличения точности обнаружения
• Интеграция с другими типами датчиков (комбинированные устройства)
• Применение технологий машинного обучения для анализа сигналов
• Уменьшение энергопотребления и габаритов датчиков
• Расширение функциональности (например, измерение расстояния до объекта)

Эти инновации позволят сделать автомобильные охранные системы еще более эффективными и удобными в использовании.

устройство, разновидности, достоинства и недостатки

Содержание статьи

Датчик объёма для автосигнализации – один из главных элементов современной охранной системы автомобиля. Также называется сенсором или «объёмником» и защищает транспортное средство от угона. Сегодня вы узнаете о функциях, принципе работы, видах, параметрах, особенностях настройки и подключения объёмного датчика. Материал будет полезен владельцам, которые собираются установить сенсор в машине и хотят подробнее узнать об этом устройстве.

Функции объёмного датчика

Основная функция сенсора – распознавание движения объекта разной величины в одной или нескольких защитных зонах (в салоне, снаружи автомобиля).

Датчик также отвечает за передачу сигнала на главный блок автосигнализации о проблемах с безопасностью авто. Является дополнительным защитным инструментом, который оповестит о попытке несанкционированного проникновения в салон авто, если не сработают концевые выключатели и шок-сенсор.

При этом однозонное устройство реагирует на движения только внутри салона, а двухзонный датчик объёма дополнительно сигнализирует о близком приближении злоумышленника к машине.

Принцип работы датчика

По принципу работы сенсоры делятся на 2 группы:

1. Активные

Чувствительный элемент отправляет короткие сигналы, с помощью которых осуществляется мониторинг окружающего пространства. В результате принимается и анализируется сигнал, который был отражен от объекта.

Активные датчики создают 2-х уровневую защиту транспортного средства, в том числе в автомобилях с бронированными стеклами, реагируют на движения и в вертикальной, и в горизонтальной плоскости.

2. Пассивные

Пассивный датчик объема работает по принципу определения инфракрасного излучения от перемещающихся объектов.

Виды датчиков объёма

1. Ультразвуковые

Сканируют свободное пространство за счёт высокочастотных звуковых волн, которые не уловимы для человеческого уха. Отличаются низкой эффективностью работы. Например, датчик ультразвукового типа не реагирует на плавные движения и обладает небольшой дальностью действия.

2. Инфракрасные

Распознают движение за счёт выявления разницы температур между окружающей средой и объектом. Имеют большое количество вариантов настройки чувствительности. Такие датчики безопасны для водителя, пассажиров и домашних животных, так как работают только на приём, не излучая вредоносных волн.

Главный недостаток инфракрасных сенсоров — большая вероятность ложных оповещений из-за резких температурных перепадов на улице.

3. Микроволновые

Мини-радары, которые излучают электромагнитные волны, создают 2-х зонные охранные системы. Работа радаров не зависит от погоды на улице и температуры движущегося объекта.

Микроволновый датчик для сигнализации высокочувствителен, что способствует распознаванию быстрых и резких, плавных и едва уловимых движений.

Технические характеристики

При выборе датчика обращайте внимание на следующие параметры:

• рабочее напряжение;
• количество тревожных зон;
• потребление тока в режиме охраны;
• габаритные размеры.

Преимущества

1. Высокая чувствительность. Датчики объёма, при условии правильного монтажа и грамотной настройки, быстро распознают любые движения в салоне автомобиля.
2. Устойчивость к неблагоприятным условиям. Большинство сенсоров поставляется в герметичном корпусе, что позволяет устанавливать и размещать устройство в любом месте салона.
3. Сложность поиска и нейтрализации. Датчик объема салона – противоугонный инструмент с высокой эффективностью действия по сравнению с шок-сенсором и другими видами контроллеров. При грамотном монтаже злоумышленнику будет трудно демонтировать сенсор до срабатывания сигнала тревоги.
4. Наличие 2 способов электропитания. Датчик объёма работает от внешнего источника питания и внутреннего аккумулятора.
5. Функция изменения чувствительности. Современные датчики объёма оснащаются регуляторами для изменения чувствительности в широком диапазоне.

Недостатки

1. Высокие требования к качеству изготовления корпуса. Корпус сенсора должен быть прочным и герметичным, иначе устройство будет хуже работать из-за воздействия влаги и температурных колебаний, особенно осенью и зимой.
2. Необходимость в правильной настройке. При неверно выставленном параметре чувствительности датчик объёма может срабатывать без причины или перестать реагировать на движения.
3. Высокая стоимость. Многоуровневые датчики с возможностью дистанционного регулирования чувствительности стоят достаточно дорого.

Как подключить и настроить датчик объёма?

Датчик объёма – компактное устройство, которое дополняет основной функционал противоугонных систем автомобилей. Сенсор может поставляться в комплекте с охранным комплексом или отдельно.

В первом случае монтаж противоугонной системы осуществляется в сертифицированном центре, во втором автовладелец может обратиться к специалистам или провести установку сам. Обратите внимание, что сигнализация с датчиком объема будет стоить дороже обычной.

Для установки устройства понадобится следующее:

• канцелярский нож;
• отвертка;
• изолента;
• бокорезы;
• саморезы, 2-сторонний скотч или пластиковые хомуты.

Этапы монтажа

1. Выбора места. Для установки определите центральное место в машине. В большинстве транспортных средств эта зона под ручным тормозом.
2. Фиксации. Датчик движения автомобиля устанавливается в труднодоступном месте (под декоративной обшивкой или пластиковой облицовкой возле ручки) и фиксируется саморезами, скотчем или пластиковыми хомутами.
3. Отключения аккумулятора. Это обязательный этап установки датчика объёма. Аккумуляторная батарея должна быть деактивирована перед подключением сигнализации и датчика.
4. Присоединения и включения. Проводится подключение датчика. В некоторых противоугонных системах на блоке управления предусмотрены дополнительные разъёмы для датчиков. Сенсор подсоединяется к одному из них с учётом инструкции по установке. В отдельных случаях устройство подключается параллельным способом к датчику удара.
5. Проверки работоспособности.После установки необходимо отрегулировать зоны чувствительности – предупредительную и тревожную. Алгоритм действий зависит от модели и производителя датчика, поэтому изучите инструкцию по эксплуатации.

При отсутствии охранного комплекса можно использовать только один датчик объёма. Для этого в подкапотном пространстве машины устанавливается сирена. Устройство присоединяется к звуковому оповещателю напрямую. При подключении нельзя забывать о маркировке проводов. Черный цвет – масса, красный – плюс.

Стоит ли покупать?

Датчик объёма эффективен в противоугонной системе при условии правильно выбранного места установки и грамотного подключения. При выборе лучше обращать внимание на современные микроволновые датчики, охраняющие 2 зоны и позволяющие регулировать чувствительность.

5.8GHZ Microwave Radar Sensor Module

Обзор на достаточно интересный девайс.
Дешевая и простая замена PIR датчикам движения, с компактными размерами, и простым интерфейсом подключения, не требующим мк для управления светом.
А так же низким потреблением.

Если интересно — добро пожаловать под Кат

Доставка
Заказ размещен Jan 14 2017
Заказ получен Jan 31, 2017

Доставка длилась 17 дней!
Очень достойный результат для нашей почты и для способа отправки у бангуда.
Трек подробный, до двери.

Распаковка

Пакет от бангуда, как всегда большой.

Внутри как всегда ОГРОМНЫЙ сверток паралона!
Удивляет подход к безопасности товара.

Внутри свертка лежит модуль в пакетике.

Обзор

Сам модуль представляет из себя набор из двух плат.
Примерные размеры 22х33х14мм

На верхней плате находится антенна и немного SMD деталей.
На нижней плате линейный стабилизатор питания на 3,3в и управляющая микросхема.

Сзади платы расположен коннектор

Распиновка

• Выход (0-3,3в)
• Минус
• Плюс питания (3-20в)

А так же пара резисторов для изменения чувствительности и времени задержки.

По своей сути данный датчик представляет Доплеровский измеритель основанный на Эффекте Доплера .
Точно такие же по своему принципу датчики устанавливаются в Полицейские радары, автоматические двери в торговых центрах, в некоторые типы сигнализаций для помещений итд…

Принцип устройства довольно прост.
Модуль посылает сигнал определенной известной частоты, пучок волн достигает движущегося обьекта, отражается от него, при этом изменив свою частоту.
Модуль ловит отраженные волны и сравнивает их частоту с отправленными ранее, после чего при большом отклонении — реагирует логической единицей на выходе.

Если вам интересна эта тема то на habrahabr есть отличная статья , раскрывающая тему радаров и их обходов.

Характеристики:

• Рабочее напряжение: 3.3-20В
• Потребление в работе: <3мА
• Мощность передатчика: <2мВ
• Рабочие температуры: -20 ~ +80с
• Выходной уровень сигнала; Высокий->3. 3в/низкий->0в
• Угол зрения: 360(сферический) (это мы еще поспорим)
• Радиус обнаружения: 3-8 м
• Время работы после обнаружения: 1-∞ сек, по дефолту 30сек.

Тесты
Методика тестирования — датчик подключен к входу Esp8266, которая выводит состояние на веб страницу с частотой обновления 10раз/сек.
Подопытное существо (человек рост 176см) двигается вокруг датчика со смартфоном, и записывает данные в тетрадь.

Комната 14х10м, стены бетон с обоями, пол — ламинат, датчик лежит на стуле (дерево табуретка) смотрящим вправо антенной.

Синяя линия- Датчик без корпуса
Красная линия — датчик с корпусом ( плотный пластик)

Второй подход, условия те же, но сзади модуля установлена металлическая пластина.

Как мы видим, очень плотный пластик ухудшает радиус обнаружения объектов, а металлические пластины полностью изолируют сигнал.
Так же присутствует провал сигнала за модулем, скорее всего он связан со скоплением дорожек в этом месте платы, а так же проводами идущими от коннектора.

Вывод

Отличная бюджетная замена PIR модулям.
Для обнаружения движения не требуется открытого контакта модуля и объекта, что позволяет прятать датчик в стены, фальшь панели и корпуса.
Большой диапазон питающих напряжений дает возможность питать плату без дополнительных стабилизаторов, а простой сигнальный интерфейс может быть подключен напрямую к реле минуя МК

Брать рекомендую

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

виды, принцип работы, монтаж, сферы применения

Важным и незаменимым элементом систем охраны помещений является датчик объема. Этот уникальный прибор способен обнаружить движущийся объект. Такое возможно благодаря его способности отслеживать изменение характеристик считываемого прибором излучения. Источником этого излучения является сам прибор, а тип излучения зависит от разновидности прибора — это могут быть инфракрасные волны или ультразвук.

Виды объемных датчиков

Итак, прежде чем разобрать тип устройства и способы его подключения, рассмотрим виды объемных датчиков. В зависимости от условий и тех задач, которые возлагаются на него, потребуется выбрать тот или иной тип.

Акустические

Такой датчик работает весьма примитивно: пользователь устанавливает уровень шума, превышение которого запускает сигнализацию. Однако ложных срабатываний не избежать, поэтому популярные производители оснащают свои устройства фильтром, который заглушает внешние и случайные шумы. Это, пожалуй, один из наиболее важных аспектов, на который нужно обратить внимание при выборе. В противном случае будет много ложных срабатываний и некорректная работа в целом.

Микроволновые и ультразвуковые

Они основаны на эффекте Доплера, согласно которому длина волны измеряется только при ее отражении от предмета, находящегося в движении. Принцип работы заключается в следующем: внутри устройства есть «генератор», создающий высокочастотное излучение, которое при «наложении» на движущийся объект изменяет свою длину и «отражается» в приемник. Ее значение может изменяться как в большую, так и в меньшую сторону — все зависит от положения объекта. Собственно, вернувшаяся в приемник волна фиксируется «генератором», что ее произвел, и запускается сигнализация.

Однако использование датчиков объема с микроволнами для сигнализации осложняется одним важным условием — необходимо исключить любые помехи, источниками которых являются другие электроприборы. Это может вызывать ложные срабатывания, а в редких случаях выход устройства из строя. Помимо, использование ультразвуковых датчиков не рекомендуется в тех помещениях, где находится много людей или животных. Они негативно влияют на здоровье, и потому используются только на тех объектах, где скопление людей сведено к минимуму.

Тепловые

Их настраивают на конкретную температуру. Если ее значение в помещении превышается, то срабатывает сигнализация. Этот тип хорошо проявляет себя в охранной сигнализации, нацеленной на обнаружение пожара. Затронуть же здесь надо то, что используются в качестве сенсорного элемента. Существует несколько вариантов: биметаллические пластины, терморезистор, легкоплавкие материалы или оптическое волокно, которое способно менять сопротивление при высоких температурах.

Инфракрасные

Этот вид наиболее популярный в применении для охранных сигнализаций. Все это благодаря тому, что ложные срабатывания у них практически отсутствуют, а реакция на посторонние объекты срабатывает почти всегда безотказно. Их преимущество перед тепловыми также заключается в том, что если первые реагируют только на изменение в температурных режимах, то инфракрасные реагирует на появление теплового источника.

Преимуществом это является потому, что температура человека, животного или автомобиля несколько превышает ту, что есть у предметов, которые расположены в помещении. Такая разница фиксируется датчиком и после производится соответствующая подача уведомления или включение сигнализации. Объемные датчики такого типа также могут быть использованы для систем умного дома, если необходимо сделать включение света при появлении человека в комнате.

Если же говорить об отличительных свойствах, то в качестве таковых может выступать конструкция, которая практически всегда остается одной и той же. Зачастую она не зависит от модификации, а потому может оставаться прежней на протяжении нескольких технических поколений. Представляет она собой следующее:

• оптика — линза Френеля, которая способна «оценить» пространство либо лучом, либо широким форматом;
• элемент для пожарочувствительности — два сенсора, один из которых стабильно работает при нормальной температуре, а второй включает сигнализацию при ее повышении;

Однако все эти новшества будут бессмысленными, если не разместить датчик правильно и не настроить элемент, отвечающий за чувствительность. Не стоит также располагать его в те помещения, в которых присутствуют батареи или другие пассивные приборы с нагревом, так как это провоцирует ложные срабатывания.

Комбинированные

Такие датчики универсальны, но несмотря на это редко используются в охранных сигнализациях. Суть их проста — они комбинируют в себя сразу несколько технологий. Одно устройство может использовать сразу два и более канала. В идеале это приводит к тому, что есть возможность одновременного использования инфракрасного и микроволнового методов. И хотя это эффективно, но требует более тонкой «настройки» того помещения, где он будет расположен. В условиях организации реализация такого крайне тяжела, поэтому комбинированные датчики хороши для дома, но не для корпоративного сегмента.

Тип устройства

Помимо видов, которые подразумевают под собой разные принципы работы, существует также отличие по принятию той информации, что они фиксируют в помещении. Это в той же мере относится к тем датчикам объема, что используются для автосигнализации.

Активный

По своему устройству такой датчик чуть более сложный, так как имеет в строении генератора и приемное устройство, что несколько повышает шансы на срабатывание. Это обусловлено тем, что используется принудительное — активное — сканирование, которое также требует дополнительных источников питания. Сигнал, которые отражается и передается обратно в датчик также имеет иные параметры, нежели при пассивном сканировании.

Пассивный

Это простая в своей реализации технология, которая нацелена на аналитику данных исключительно из внешней среды. Производится фиксация положений или направления движения — не более. Помимо, отсутствует необходимость в использовании дополнительных источников питания.

Способы подключения

Помимо видов и типов также нужно рассмотреть то, каким образом осуществляется монтаж устройств. Существует всего два способа подключения датчика для охранной сигнализации:

1. Проводной. Производится прокладка кабелей от устройства до блока управления. При обнаружении постороннего объекта производится изменение нагрузки на сеть вследствие чего запускается сигнализация. Благодаря проводу также можно использовать те датчики, что имеют релейные выходы, однако прокладка может быть затруднена, так как расположение устройств зачастую нестандартное.
2. Беспроводной. В первую очередь нужно учитывать, что придется постоянно менять источники питания. Подключается же таким способом те адресные устройства, что способны передать всю информацию по радиосвязи.

Назвать единственный метод, которые наиболее надежен нельзя, потому как каждый из них имеет недостатки. Тем не менее для корпоративного сегмента использование радиоканала не рекомендуется ввиду наличия техники, способной произвести помехи.

Нюансы

Помимо способов, необходимо также знать ряд нюансов, необходимых к учету. В числе таковых:

1. Жесткость конструкции. Основа должна быть не только крепкой, но и такой, чтобы нивелировать любые вибрации, поступающие извне. Игнорирование этого пункта провоцирует ложные срабатывания.
2. Видимость. Вне зависимости от вида и типа устанавливаемого датчика его необходимо поместить в зону скрытой видимости. Это обусловлено не только тем, что злоумышленники их не обнаружили, но и прямым солнечным воздействием. Лучи солнца могут испортить инфракрасный датчик или нарушить его работу.
3. Наличие источников тепла. При использовании устройств для защиты от пожара не рекомендуется располагать их там, где есть батареи. Датчик реагирует не на весь охватываемый спектр, а лишь на его некоторые части, что при игнорировании этого нюанса гарантирует ложные срабатывания.
4. Угол захвата. Если наблюдение производится по диагонали, то правильно выбранный угол обеспечит наибольшую видимость. Тем не менее также нужно учитывать наличие посторонних предметов в зоне видимости.

Если же говорить о высоте монтажа, то нужно уделить внимание тому, что:

• все датчики работают по принципу фиксации пересечения, то есть будет лучше, если объект пройдет перпендикулярно зоне видимости, а не начнет свое движение напрямую на датчик;
• если устанавливается несколько датчиков с радиоволнами, то есть вероятность их обоюдного воздействия: избежать этого можно при подборе разных частот.

Комбинация различных датчиков для охранных сигнализаций также возможна, однако необходимо убедиться в том, что они не станут мешать друг другу.

Плюсы и минусы

Теперь что касается сильных сторон:

• датчики имеют хорошую — порой даже избыточную — чувствительность, которой более чем достаточно для определения объекта в зоне видимости;
• легкая установка;
• большинство моделей имеют хороший защищенный корпус, что позволяет защититься от воды, пыли или непосредственного урона.

В качестве же недостатков выступают:

• в зависимости от выбранного вида будет меняться сложность настройки — предварительно стоит тщательно сформулировать цели и задачи, и только потом что-либо приобретать;
• большая часть настраиваемых параметров сильно зависит от погоды: в моделях высшего сегмента это исправлено посредством предоставления возможности для настройки шаблонов, которые могут быть быстро изменены;
• дорогой ремонт, несмотря на легкость конструкции: заменить на новый зачастую проще.

Тем не менее не стоит сильно на этом зацикливаться. Порой бывают обстоятельства, в которых датчик объема единственный возможный вариант. В этом случае недостатки можно нивелировать правильным выбором и адаптацией помещения.

Сфер применения датчика объема до сих пор по-прежнему много. Он используется как для автомобильной сигнализации, так и в помещениях вне зависимости от их типа. Они будут идеальны для противоугонной системы, но нужно грамотно выбрать место расположения. Хорошо в такой сфере показывают себя микроволновые модели. Соотношение цены и качества предоставляет потенциальным пользователям максимальную производительность и простую в установке и настройке. Замена такого устройства также не требует особых навыков и с ней справится буквально любой.

Видео по теме

Хорошая реклама



Лучшая цена на микроволновую печь датчика системы сигнализации — Отличные предложения на микроволновую печь датчика системы сигнализации от глобальных продавцов датчиков системы сигнализации

Отличные новости !!! Вы попали в нужное место, где установлена ​​микроволновая печь с датчиком охранной сигнализации. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта микроволновая печь верхнего датчика системы охранной сигнализации вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели микроволновую печь с датчиком охранной сигнализации на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое микроволновая печь с датчиком охранной сигнализации и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести alarm system sensor микроволновая печь по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Двухсторонний ЖК-пейджер для мотоциклов с микроволновым датчиком (дальность действия FSK 3000 м) от китайского производителя, завода, завода и поставщика на ECVV.com

• Торговый центр MRO Products
• Торговый центр MRO Products / Китай
• ECVV 会员 服务

Глобальные партнеры:

• ОАЭ
  • Соединенные Штаты Америки
• О нас
• Свяжитесь с нами

• Категории
  • COVID19 Защитное оборудование
    • Носить защитный
      • Маска для лица
      • Костюмы защитные
      • Перчатки медицинские
      • Шляпа от солнца с маской
      Обнаружение вирусов
      • Защитный шлем Kuang-Chi AI
      • Набор для тестирования на коронавирус
      • Термометр
      • Робот для дезинфекции
      Медицинское оборудование
      • УФ-дезинфекция
      • Ультразвуковая система
      • Машина для изготовления масок
      • Вентилятор
  • Машинное оборудование
    • Машинное оборудование
      • Инженерная и строительная техника
      • Машины землеройные
      • Металлургическое оборудование и оборудование
      • Промышленное лазерное оборудование
      • Деревообрабатывающее оборудование
      • Упаковочная машина
      Механические детали и услуги по изготовлению
      • Насосы и детали
      • Клапаны
      • Двигатель
      • Формы
      • Фитинги
      • Уплотнения
  • Электрооборудование и электронные компоненты
    • Электрооборудование и материалы
      • Разъемы и клеммы
      • Батареи
      • Профессиональное аудио, видео и освещение
      • Блоки питания
      • Генераторы
      • Электрические вилки и розетки
      Электронные компоненты и принадлежности
      • Активные компоненты
      • Оптоэлектронные дисплеи
      • Пассивные компоненты
      • Электронные аксессуары и принадлежности
      • Оборудование для производства электроники
      • Электронные знаки
      Телекоммуникации
      • Оборудование связи
      • Телефоны и аксессуары
      • Антенны для связи
  • Освещение и освещение
    • Освещение и освещение
      • Светодиодное освещение
      • Осветительные аксессуары
      • Профессиональное освещение
      • Внутреннее освещение
      • Осветительные лампы и трубки
      • Наружное освещение
  • Автомобили и мотоциклы, Транспорт
    • Автомобили и мотоциклы
      • Инструменты для транспортных средств
      • Автоэлектроника
      • Авто Двигатель
      • Автомобили
      • Транспортное оборудование
      • Автоматическая электрическая система
      Транспорт
      • Морские принадлежности
      • Контейнер
      • Велосипед
      • Электрический велосипед
      • Автобус
      • Запчасти для грузовиков
  • строительство
    • Строительство и недвижимость
      • Двери и окна
      • Системы отопления, вентиляции и кондиционирования воздуха и запчасти
      • Ванная
      • Плитка и аксессуары
      • Металлические строительные материалы
      • Доски
      Минералы и металлургия
      • Металлолом
      • Магнитные материалы
      • Сталь
      • Стекло
      • Проволочная сетка
      • Слитки
      Резина и пластмассы
      • Пластиковые изделия
      • Пластмассовое сырье
      • Сырье для каучука
      • Резиновые изделия
      • Переработанный пластик
      • Переработанная резина
  • Упаковка и печать
    • Упаковка и печать
      • Упаковочные коробки
      • бутылок
      • Упаковочные пакеты
      • Пластиковая пленка
      • Клейкая лента, пленка, бумага
      • Бумага и картон
  • Безопасность и защита
    • Безопасность и защита
      • Продукты CCTV
      • Замки
      • Сигнализация
      • Сейфы
      • Системы контроля доступа и продукты
      • Военное и полицейское снаряжение
  • Инструменты для измерения и анализа
    • Инструменты для измерения и анализа
      • Испытательное оборудование
      • Приборы температуры
      • Весы
      • Оптические инструменты
      • Электронные измерительные приборы
      • Анализаторы
  • Офисные и школьные принадлежности
    • Мебель
      • Мебель для дома
      • Уличная мебель
      • Коммерческая мебель
      • Мебельная фурнитура
      • Детская мебель
      • Детали мебели
      Офисные и школьные принадлежности
      • Офисная бумага
      • Расходные материалы для принтера
      • Оргтехника
      • Учебные принадлежности
      • Офисные переплетные материалы
      • Ручки
  • Оборудование и инструменты
    • Оборудование
      • Крепежные изделия
      • Цепи
      • Пружины
      • Зажимы
      • Абразивные инструменты
      • Крючки
      инструменты

Руководство по установке, DEFA Auto Security Car Alarm 800 Series

1 Руководство по установке, DEFA Auto Security Car Alarm 800 Series 8028 (D11) 1

2 DEFA Auto Security 800 Series Датчик разбития стекла Микроволновый датчик Резервная сигнализация Модуль иммобилайзера 8028 (D10) 2

3 Схема подключения Серый / черный, световой выход 2 P P1. 5 P1.6 P1.7 P1.8 P1.4 P1.3 P1.2 P1.1 P1 P2 P3 P4 4 1 Белый / синий, блокировка COM Белый / коричневый, блокировка NO Зеленый, разблокировка NO Фиолетовый, разблокировка NC Желтый, разблокировка COM Черный / белый, выход заземления Белый / оранжевый, блокировка NC Красный / белый, выход +12 В Белый / зеленый, выход отключения стартера P3.4 Черный, заземление P3.3 Красный / черный, вход отключения стартера PA Красный, +12 В P3 .1 Серый / красный, световой выход 1 P4.7 Черный / серый, выключатель капота P4.6 Серый, дверной выключатель 1 P4.5 P5 P6 P7 P8 P8 P7 P6 P4.8 P4.9 Черный, сирена Черный, сирена P4. 10 Белый / коричневый, зажигание P4.11 P4.4 Белый, переключатель багажного отделения Белый / красный, дополнительное оборудование P4.12 Серый / белый, дверной выключатель

4 Инструменты 4

5 Содержание Схема подключения Стр. 3 Инструкции по электросхеме Стр. 6-8 Подготовка к установке Стр. 9 Размещение блоков сигнализации Стр. 9-10 Внимание! Страница 10 Инструкции для пользователя Страница Кодирование новых блоков дистанционного управления Страница 13 Подключение центрального замка Страница Программирование сигнализации Страница Технические данные Страница 20 Сертификат Страница 20 5

6 Указания по электрической схеме — Дополнительную информацию см. В техническом руководстве.P-1 Подключение центрального замка ср. стр. 6 Многоканальный разъем P-2, резервная сигнализация, модуль иммобилайзера и пейджер (вспомогательное оборудование) Это соединение для вспомогательного оборудования, такого как резервная сигнализация DEFA, модуль иммобилайзера DEFA или пейджер (удаленная сигнализация). Ср. отдельная инструкция по сборке. P-3.1 Электропитание, красный провод Подключается к распределителю через предохранитель 25A (блок предохранителей). P-3.2 Вход, отключение стартера, красный / черный провод (относится только к моделям 821X) Отдельный провод управляющего тока от замка зажигания до стартера (разъем 50) рядом с замком зажигания.Конец провода, идущий от стартера, соединить с красно-черным проводом P-3.2. P-3.3 Заземление, черный провод Подключите непосредственно к кузову автомобиля. Важно: нельзя растягивать свинец. P-3.4 Выход, отключение стартера, белый / зеленый провод (относится только к моделям 821X) Другой конец провода (50), ведущий к стартеру, подсоединен к бело-зеленому проводу P-3.4. P-4.1 Выход канала 3 для дистанционного управления электрической системой обогрева автомобиля DEFA. При активации на выходе подается +12 В, пока функция снова не будет отключена.Максимальная нагрузка: 350 мА. P-4.2 Канал 2 При активации выход заземляется до нажатия кнопки. Используйте по мере необходимости. Максимальная нагрузка: 350 мА. P-4.3 Выход канала 1 для электрического открывателя багажного отделения. При активации выход заземляется на 1 секунду. Это работает только тогда, когда будильник выключен. Максимальная нагрузка: 350 мА. P-4.4 Вспомогательное оборудование, белый / красный провод Этот шлейф сигнализации защищает встроенное дополнительное оборудование в автомобиле, такое как радио / кассетные плееры или подобное оборудование. Цепь нормально замкнута (NC) и вызывает аварийный сигнал при прерывании.П-4.5 6

7 Дверной триггер 1, серый провод Этот вход нормально открытый (NO) вызывает тревогу при замыкании на землю. Подключите к существующей цепи дверного переключателя автомобиля. Если в автомобиле есть два отдельных контура от переднего и заднего внутреннего освещения, дверной курок 2 (P-4.12) можно использовать для задних дверей, а вход P-4.5 можно использовать для передних дверей.P-4.6 Триггер капота, черный / серый провод Этот вход нормально разомкнут (НР) и вызывает тревогу при подключении к массе, то есть при открытии капота. Установите переключатель капота DEFA. Он должен быть установлен в таком положении, чтобы к нему было невозможно получить доступ ни снизу, ни спереди автомобиля. P-4.7 Световой выход 1, серый / красный провод Подключается непосредственно к цепи правого указателя поворота в автомобиле. Максимальная нагрузка: 7,5 ампер. (90 ватт). Плавлен с автоматическим выключателем. P-4.8 Выход сирены на сирену.Подключите два вывода сирены к P4.8 и P4.9. P-4.9 Выход сирены на сирену. Подключите два вывода сирены к P4.8 и P4.9. P-4.10 Сигнал зажигания, белый / коричневый провод Подключите провод к выходу зажигания выключателя зажигания. P-4.11 Триггер багажного отделения, белый провод Подключите к обычному выключателю багажного отделения, если он замкнут на массу. Если он переключен на плюс, необходимо использовать инвертор полярности DEFA. P-4.12 Дверной триггер 2, серый / белый провод Этот вход нормально разомкнут (НР) и вызывает тревогу при контакте с землей. Это дополнительный вход дверного переключателя для ОТРИЦАТЕЛЬНЫХ переключателей, который используется, в частности, когда есть отдельные цепи для передней части и задние двери. P-4.13 DEFAnet Этот выход может управлять силовым модулем DEFA. P-4.14 Световой выход 2, серый / черный провод Подключается непосредственно к цепи лампы левого указателя поворота в автомобиле. Максимальная нагрузка: 7,5 ампер. (90 ватт). Плавлен с автоматическим выключателем. 7

8 Разъем P-5 для дополнительных датчиков См. отдельная инструкция по сборке. Заглушка P-6 для датчика разбивания стекла В стандартной комплектации для всех моделей с буквой G в обозначении модели.Если окно разбито, микрофон Glassbreake подает сигнал тревоги. Штекер P-7 для микроволнового датчика Стандарт для всех моделей с буквой M в обозначении модели. Если датчик обнаруживает движение в салоне автомобиля, срабатывает сигнализация. P-8 Штекер для светодиода Универсальный светодиодный кронштейн: Светодиод может быть установлен на приборной панели, на передней стойке, на лобовом стекле или в любом другом месте по желанию. Встроенный светодиодный кронштейн: используйте сверло 8,0 мм, если кронштейн должен быть встроен в металлические пластины, сверло мм для пластика и сверло 7. Сверло 0 мм для набивочного материала. 8

9 Подготовка к установке Дополнительную информацию см. В техническом руководстве. Мастерская всегда несет полную ответственность за выполнение всех необходимых мер безопасности при установке системы охранной сигнализации. Соблюдайте все инструкции производителя автомобиля. Перед выполнением любых подключений используйте вольтметр / мультиметр для проверки точек подключения.Всегда следите за тем, чтобы точки подключения были хорошо изолированы, используя, например, термоусадочную пластиковую трубку или изоляционную ленту. Избегайте установки точек подключения или установочных компонентов в непосредственной близости от модулей подушек безопасности или других систем безопасности. Сигнализация может срабатывать на всех бензиновых и дизельных автомобилях, имеющих источник питания 12 В. Важно: модули сигнализации DEFA серии 820 (без иммобилайзера DEFA) могут быть установлены только в транспортных средствах с одобренными оригинальными иммобилайзерами; если это не так, то тип аварийного сигнала не подлежит утверждению. Список признанных оригинальных систем блокировки запуска можно получить в DEFA или в представительстве DEFA в вашей стране. Размещение блоков сигнализации Центральный блок Прикрепите центральный блок под приборной панелью или в подходящем месте в салоне автомобиля с помощью пластиковых крепежных лент. Центральный блок не должен быть виден, и он должен быть как можно более недоступным. Важно: Центральный блок должен быть установлен так, чтобы его заглушки были обращены вниз, чтобы конденсат не мог стекать по кабелям в блок.Главный предохранитель Главный предохранитель (25 А) должен быть установлен рядом с источником тока. Сирена Устанавливается в моторном отсеке, как можно меньше подвергаясь попаданию воды и тепла от выхлопных газов или компонентов турбокомпрессора (минимальное расстояние 30 см). Отверстие сирены должно быть обращено вниз, чтобы в нем не скапливалась вода. Важно: никогда не устанавливайте сирену отверстием вверх. Доступ к сирене должен быть закрыт с нижней стороны автомобиля. Важно: никогда не устанавливайте сирену отверстием вверх.Датчик разбивания стекла Микрофон разбивания стекла устанавливается на приборной панели или в центральной консоли. Очистите установочную поверхность средством для растворения жира, а затем закрепите датчик разбивания стекла прилагаемой двусторонней липкой лентой. Светодиод Установите в приборную панель с помощью встроенного кронштейна или прикрепите к приборной панели / ветровому стеклу с помощью универсального кронштейна или двусторонней липкой ленты. Светодиод должен быть хорошо виден снаружи. Микроволновый датчик Предпочтительно его расположение в центре крыши автомобиля, в 40 см от лобового стекла, под обшивкой крыши.Если это невозможно, его можно установить на центральной консоли. Датчик может быть установлен за пластиковыми крышками, но не за металлическими крышками, так как они будут блокировать волны от датчика. Обратите внимание, что у некоторых автомобилей есть тонкая металлическая пленка в обшивке крыши. В этих случаях датчик нельзя устанавливать за этой накладкой. 9

10 Если датчик прикреплен к внутренней части крыши, стрелка с отметкой UP обычно находится на нижней стороне датчика и указывает в сторону задней части салона автомобиля.Если датчик прикреплен к центральной консоли, стрелка с меткой ВВЕРХ обычно находится на стороне датчика, обращенной внутрь. Чувствительность датчика необходимо проверить и при необходимости отрегулировать после установки. Важно: незакрепленные металлические предметы, такие как ключи, монеты и т. Д., Могут вызвать срабатывание сигнализации, если они находятся слишком близко к датчику. Вывод питания антенны Активная (белая) часть антенны должна быть прикреплена как можно свободнее, а не в непосредственной близости от металлических или других выводов.Положение антенны в значительной степени влияет на ее дальность действия. Знаки аварийной сигнализации (наклейки) Наклейте наклейки DEFA Auto Security как на передние боковые окна, так и на лобовое или заднее стекло. Важно: наклейки не должны закрывать поле зрения водителя. Наклейка с описанием модели сигнализации прикреплена в бардачке. Соответствующая модель проверяется. Внимание! Модуль автоматической охранной сигнализации DEFA должен быть установлен в соответствии с инструкциями производителя. Рекомендуется выбрать хороший установщик.С национальным дистрибьютором можно связаться, чтобы указать подходящих установщиков. Свидетельство об установке, поставляемое с сигнализацией, должно быть заполнено установщиком. Внесение каких-либо изменений или дополнений в сигнализацию автоматически аннулирует сертификат установки. 10

11 Руководство пользователя Дополнительную информацию см. В техническом руководстве. Ваша автоматическая охранная сигнализация DEFA активируется двумя кнопками (A и B) на пульте дистанционного управления.Две кнопки легко отличить друг от друга, так как кнопка A заметно выше. Кнопка A Кнопка B «Нажать» означает, что вы нажимаете кнопку максимум на 1 секунду. «Удерживать» означает, что вы нажимаете кнопку не менее 2 секунд. Включение сигнализации (постановка на охрану). Нажмите кнопку А. Лампы указателей поворота мигнут один раз, а сирена сигнализации издаст «щелчок», подтверждая включение сигнализации. Светодиод светится на 20 секунд, а затем начинает мигать, подтверждая, что сигнализация и датчик разбития стекла / микроволнового излучения включены. Нажмите кнопку A Временное отключение датчиков. Вы также можете включить сигнализацию, не активируя датчики движения в салоне или столкновения с экраном.Это может быть необходимо, если, например, в автомобиле осталось домашнее животное. Быстро включите и снова выключите зажигание. Выйдите из автомобиля и в течение 30 секунд дважды кратковременно нажмите кнопку A (максимум 3 секунды между нажатием). Светодиод сразу начинает мигать. Лампы указателей поворота горят прибл. 1 секунда. Датчики снова активируются, когда вы в следующий раз включите будильник. 11

12 Тревога выключена (снятие с охраны) Нажмите кнопку B. Лампы указателя поворота дважды мигают, подтверждая, что сигнализация выключена. Светодиод перестает мигать. Нажмите кнопку B. Если сигнализация сработала во время вашего отсутствия, сигнальные лампы поворота мигают пять раз, а сирена издает пять «щелчков», когда сигнализация выключена. Светодиод теперь мигает, показывая, какой датчик вызвал тревогу. (см. таблицу на стр. 16). Аварийное отключение Если пульт дистанционного управления сломан или утерян, отключите сигнализацию следующим образом: Ваш аварийный код: DEFA Central Unit 821X P / N: 10011 DS / N: PIN-kode: X- X- X- X- X Изготовлено ДЕФА А.S, Норвегия Горячая линия DEFA: отпереть и открыть дверь машины. Тревога активирована! 2. Включите и выключите зажигание пять раз подряд. Светодиод «мерцает». 3. Когда вы снова включите зажигание, светодиод будет мигать. Дайте светодиоду мигнуть столько раз, сколько первая цифра вашего PIN-кода, и выключите зажигание. 4. Включите зажигание и повторяйте процедуру, пока не наберете все цифры в вашем PIN-коде. Теперь сигнализация снята с охраны. Если вы ошиблись, начните заново с шага 3. Немедленно заводите машину! А.Проконсультируйтесь с вашей картой с PIN-кодом и найдите свой пятизначный PIN-код (персональный идентификационный номер) B. Следуйте инструкциям на карте аварийного кода. Важно: если вы допустили ошибку, вы можете повторять процедуру с 3. и далее так часто, как обязательный. Важно: не забывайте — держите свой PIN-код при себе. Не оставляйте его в машине! 12

13 Кодирование новых блоков дистанционного управления Дополнительную информацию см. В техническом руководстве.A B C D E F G Нажмите кнопку B, чтобы выключить сигнализацию и иммобилайзер (если имеется). Также можно использовать аварийное отключение. Включите и выключите зажигание 5 раз. Светодиод быстро мигает. При повторном включении зажигания светодиод должен мигать. Дайте светодиоду мигнуть столько раз, сколько первая цифра вашего PIN-кода, а затем снова выключите зажигание (светодиод перестанет мигать). Снова включите зажигание и повторяйте процедуру до тех пор, пока не будут введены все цифры PIN-кода.Светодиод быстро мигает. Если вы ошиблись, начните снова с «C» с первой цифры PIN-кода. Снова включите зажигание и одновременно нажмите кнопки A и B программируемого пульта дистанционного управления (по одному пульту дистанционного управления за раз). Нажимайте обе кнопки, пока не услышите звуковое и световое подтверждение. Выключите зажигание, как только все блоки дистанционного управления будут закодированы. Важно: Кодирование ключей удаляет старые коды. Можно закодировать максимум 4 пульта дистанционного управления. Подключение центрального замка. Дополнительную информацию см. В техническом руководстве.P-1 Multiplug, Central Locking Plug для подключения центрального замка, см. схема, стр. 14 Штекер центрального замка P-1 должен быть настроен (назначен) для соответствующего автомобиля. Если функция центрального замка неясна, необходимо обратиться к оригинальным принципиальным схемам автомобиля. Всегда проверяйте с помощью вольтметра / мультиметра перед выполнением любых подключений. Неиспользуемые провода в вилке P-1 необходимо отсоединить или заизолировать. Важно: каждое реле в центральном блоке может быть нагружено максимум 15 ампер.Центральный блок может быть поврежден при правильном подключении или перегрузке. Выход П-1.1 защищен автоматическим выключателем. P-1 Штекер Функция Цвет P1.1 Батарея + красный / белый P1.2 Блокировка NC Белый / оранжевый P1.3 Заземление Черный / белый P1.4 Разблокировка COM Желтый P1.5 Блокировка COM Белый / синий P1.6 Блокировка NO Белый / коричневый P1.7 Разблокировка NO Зеленый P1.8 Разблокировка NC Сиреневый 13

14 На схемах ниже показаны обычные варианты схем.+ 12 В РАЗБЛОКИРОВКА БЛОКИРОВКИ + 12 В РАЗБЛОКИРОВКА БЛОКИРОВКИ 15A GND 15A GND СИНИЙ ЗЕЛЕНЫЙ К двигателю центрального замка DEFA 1 A: ЗАБЛОКИРОВАТЬ И РАЗБЛОКИРОВАТЬ 4 + 12 В РАЗБЛОКИРОВАТЬ БЛОКИРОВАТЬ + 12 В РАЗБЛОКИРОВАТЬ БЛОКИРОВАТЬ 15A GND 15A GND B: РАЗБЛОКИРОВАТЬ A: ЗАБЛОКИРОВАТЬ B: РАЗБЛОКИРОВАТЬ A: БЛОКИРОВАТЬ V РАЗБЛОКИРОВАТЬ LÅS + 12В РАЗБЛОКИРОВАТЬ БЛОКИРОВАТЬ 15A GND 15A GND B: РАЗБЛОКИРОВАТЬ A: БЛОКИРОВАТЬ 3 A: БЛОКИРОВАТЬ И РАЗБЛОКИРОВАТЬ 6 14

15 Программирование аварийного сигнала Дополнительную информацию см. В техническом руководстве.Сигнализация содержит регистр, который позволяет программировать или изменять различные функции с помощью пульта дистанционного управления и ключа зажигания. Пожалуйста, прочтите подробное описание функций на следующих страницах. Описание функции 1 Причина срабатывания сигнализации 2 Количество пультов дистанционного управления 3 Звуки сигнализации 4 Пассивная постановка на охрану 5 Чувствительность микроволнового датчика 6 Пульт дистанционного управления с ползунковым переключателем 7 Центральный замок — время 8 Центральный замок — функция безопасности 9 Блокировка стартера / иммобилайзер 10 Удобная блокировка 11 Функция паники (удаленное включение тревоги) 12 Производственные настройки 13 Ввод PIN-кода для иммобилайзера Определение нажатия и удерживания кнопок программирования на пульте дистанционного управления: Нажатие означает: нажатие не более 1 секунды.Удержание означает: нажмите не менее 2 секунд. Процедура программирования: A) Включите и выключите зажигание пять раз. Светодиод быстро мигает. Б) Снова включите зажигание, дайте светодиоду дважды мигнуть и снова выключите зажигание. Повторить 5 раз. После пятого раза светодиод будет быстро мигать, когда зажигание снова выключится. C) Включите зажигание. Нажмите кнопку A, чтобы активировать функцию 1. Активная функция обозначается количеством звуковых сигналов. D) Повторное нажатие кнопки A активирует следующую функцию.Удерживайте кнопку A, чтобы вернуться к предыдущей функции. E) Когда вы достигли желаемой функции, вы можете запрограммировать или изменить функцию, как описано на страницах 16, 17, 18 и 19. F) Если вы хотите запрограммировать еще несколько функций, нажмите кнопку A. Затем вы можете выбрать функцию нажатием или удерживанием кнопки A. G) После завершения программирования выключите зажигание. 15

16 Функция 1: Причина срабатывания сигнализации Нажмите кнопку A, чтобы получить информацию о причине срабатывания последней сигнализации. Нажмите кнопку B для получения информации о сработавшей ранее тревоге. Удерживайте кнопку B, чтобы вернуться к последнему будильнику. Удерживайте кнопки A и B одновременно, чтобы стереть память причины триггера. Центральный блок может хранить до 10 тревожных событий. Тревога вызвана: Количество миганий Дополнительный датчик 1 2 Открытая дверь 3 Открытый капот 4 Открытая крышка багажного отделения 5 Зажигание 6 Попытка удалить защищенный объект (стереосистему, лыжный бокс и т. Д.) 7 Микроволновый датчик 8 Датчик разбивания стекла 9 Дополнительный датчик 2 10 Функция 2: Количество пультов дистанционного управления Нажмите кнопку B, чтобы узнать, сколько пультов дистанционного управления подключено к системе сигнализации.Количество единиц обозначается количеством вспышек. Функция 3: Звуковой сигнал. Нажмите кнопку B, чтобы активировать установленный звуковой сигнал на 5 секунд. Нажмите кнопку B еще раз, чтобы выбрать следующий звуковой сигнал, и удерживайте кнопку B, чтобы вернуться к предыдущему звуку. Всего доступно 6 различных звуков. Функция 4: Пассивная постановка на охрану Пассивная постановка на охрану означает, что сигнализация включается через 12 секунд после выключения зажигания и закрытия дверей. Нажмите кнопку B, чтобы указать: 1 мигание, если выбрана активная постановка на охрану, 2 мигания, если выбрана активная постановка на охрану, независимо от открытой двери.3 мигания, если выбрана пассивная постановка на охрану. Нажмите кнопку B еще раз, чтобы выбрать следующую функцию. Количество звуковых сигналов подтверждения указывает на текущий установленный статус. Функция 5: Чувствительность микроволнового датчика. В целях контроля уровень чувствительности детектора указывается числом (1-8) коротких сигналов на светодиодах. Самый низкий уровень — 1, самый высокий — 8. Заводская установка — 3 2. Нажмите кнопку B, чтобы указать допустимый уровень чувствительности. Нажмите кнопку B, чтобы увеличить уровень чувствительности, удерживая кнопку B, чтобы уменьшить уровень.Количество миганий светодиода указывает уровень. Выбранный уровень чувствительности подтверждается отпусканием детектора. Последний выбранный шаг будет выбранным уровнем чувствительности. 16

17 Функция 6: Настройка пульта дистанционного управления с помощью ползункового переключателя Пульт дистанционного управления с ползунковым переключателем можно запрограммировать на 3 различных режима: Программирование Нажмите A Удерживайте A Нажмите B Удерживайте B Положение ползункового переключателя 1 мигает Будильник ВКЛ. Закрыть окна Будильник ВЫКЛ. Окна открыты 2 мигает Аварийный сигнал ВКЛ. Закройте сдвижную крышу или канал 2. Аварийный сигнал выключен. Откройте сдвижную крышу или канал 1.(Открытое багажное отделение) 3 мигания (Стандарт) Сигнализация ВКЛ. Закрытая сдвижная крыша или канал 3. (Обогрев автомобиля ВКЛ.) Сигнализация ВЫКЛ. Наклонная сдвижная крыша или Канал 3. (Обогрев автомобиля ВЫКЛ.) Программирование 1 обеспечивает функции, указанные в строке 1 таблицы Программирование 2 обеспечивает функции в строках 1 и 2 таблицы Программирование 3 обеспечивает функции в строках 1, 2 и 3 таблицы Если выбрано программирование 1, среднее и верхнее положения ползункового переключателя могут использоваться для управления сигналами тревоги в 2 другие автомобили. Если выбрано программирование 2, верхнее положение ползункового переключателя можно использовать для включения сигнализации в другом автомобиле.Если должны работать только электрические стеклоподъемники, можно использовать оригинальный пульт дистанционного управления (1: 1). Пульт дистанционного управления с ползунковым переключателем не требуется. Предварительным условием для программирования является то, что пульт дистанционного управления должен быть закодирован с ползунковым переключателем в нижнем положении. Нажмите кнопку B, чтобы указать программирование ползункового переключателя: 1 сигнал соответствует точке 1, 2 сигнала — точке 2 и 3 сигнала — точке 3. Нажмите кнопку B еще раз, чтобы выбрать следующую процедуру программирования, или удерживайте кнопку B, чтобы выбрать предыдущее программирование. процедура.Количество сигналов подтверждения указывает на выбранную процедуру программирования. 17

18 Функция 7: Время включения центрального замка Нажмите кнопку B, чтобы указать текущий импульсный коэффициент центрального замка. 1 мигание = импульс 1 секунда 2 мигания = импульс 4 секунды 3 мигания = импульс 0,5 секунды Нажмите кнопку B еще раз, чтобы выбрать длину следующего импульса, удерживайте кнопку B, чтобы выбрать предыдущий коэффициент.Количество сигналов подтверждения указывает на выбранный запрограммированный коэффициент импульса. Функция 8: Функции безопасности центрального замка Нажмите кнопку B, чтобы указать текущую настройку. Когда выбрана эта функция, она запрещает активацию сигнализации до тех пор, пока вы не выйдете из автомобиля. Эта функция предназначена для автомобилей с системой запирания для центрального замка. 1 мигание = функция безопасности не выбрана (стандарт) 2 мигания = выбрана функция безопасности Нажмите кнопку B еще раз, чтобы выбрать следующую функцию.Количество подтверждающих сигналов указывает на текущий статус. Функция 9: Блокировка запуска / иммобилайзер Нажмите кнопку B, чтобы указать текущую настройку. Стартерное отключение: функция блокировки включается одновременно с включением сигнализации и отключается, как только сигнализация снова выключается. Иммобилайзер: эта функция блокировки активируется автоматически через 30 секунд после выключения зажигания и открытия двери. Иммобилайзер деактивируется при выключении сигнализации. Если вы не заведете автомобиль в течение 30 секунд после открытия дверей, иммобилайзер снова активируется.1 мигание = иммобилайзер выбран (стандарт для 823) 2 мигания = выбрано отключение стартера (стандарт для 821) Нажмите кнопку B еще раз, чтобы выбрать иммобилайзер, удерживайте кнопку B для выбора блокировки запуска. Количество подтверждающих сигналов указывает на текущий статус. Функция 10: Комфортное закрывание При включении сигнализации можно одновременно заблокировать двери и закрыть сдвижную крышу. Нажмите кнопку B, чтобы указать текущую настройку. 1 мигание = функция не выбрана (стандарт) 2 мигания = комфортное закрывание с помощью исходной системы 3 мигания = комфортное закрывание с помощью силового модуля DEFA, закрывает только электрические стеклоподъемники Нажмите кнопку B еще раз, чтобы выбрать следующий режим комфортного закрывания, или удерживайте кнопку B, чтобы выберите предыдущий. Количество сигналов подтверждения указывает, какой режим удобного закрытия выбран. Применение функции: удерживайте кнопку A, пока все элементы не закроются. Функция 11: Паника 18

19 Нажмите кнопку B, чтобы указать текущую настройку. 1 мигание = функция не выбрана 2 мигания = функция паники активна, когда кнопки A и B удерживаются одновременно (стандарт) 3 мигания = функция паники активируется в течение 30 секунд после одновременного нажатия кнопок A и B.Тем временем кнопки можно отпустить. Нажмите кнопку B еще раз, чтобы выбрать следующую функцию. Количество подтверждающих сигналов указывает на текущий статус. Функция 12: Заводские настройки Следующие настройки предоставляются на заводе: Функция 3: Номер звукового сигнала. 1 Функция 4: Активная постановка на охрану Функция 6: Программирование всех функций (настройка 3) Функция 7: Время активации центрального замка; 0,5 секунды Функция 8: функция безопасности не выбрана Функция 9: выбрана блокировка пуска (821). Иммобилайзер выбран (823) Функция 10: Комфортное закрытие; ВЫКЛ. Функция 11: Функция паники, активна, пока удерживаются кнопки A и B. Если фактические настройки отличаются от заводских, их можно сбросить до указанных выше, нажав кнопку B.Функция 13: Ввод PIN-кода в блоке иммобилайзера. Если модуль иммобилайзера модернизируется или заменяется, PIN-код должен быть введен в сигнализацию, чтобы позволить запустить автомобиль. 1. Нажмите кнопку B 2. Выключите зажигание 3. Включите зажигание, дайте светодиоду мигать столько же раз, сколько первая цифра PIN-кода иммобилайзера 4. Выключите зажигание 5. Повторяйте пункты 3 и 4, пока не введете все цифры вашего ПИН-кода. При последнем выключении зажигания светодиод быстро мигает.Это означает, что вы завершили кодирование. 6. Если вы допустили ошибку, вам придется перезапустить процедуру сначала. 19

20 Технические характеристики Центральный блок, серия 800 Рабочее напряжение: 9-15 В постоянного тока Рабочая температура: от -40 C до +85 C Внешние размеры: 159 x 80 x 34 мм Потребляемая мощность Включено Снято 820 / 821X-G: 13 мА 18 мА 820 / 821X-M: 19 мА 18 мА 820 / 821X-MG: 19 ма 18 ма 820 / 821X-MG Резервное копирование 29 ма 35 ма 823X-MG: 19 ма 18 ма Утверждение Знак одобрения EEC будет нанесен на этикетку, которая находится на задней стороне всех одобренных устройств.
