Микроволновый датчик движения принцип работы: Микроволновый датчик движения — принцип работы

Микроволновый датчик движения и его применение в системах сигнализации и управления освещением

Принцип работы микроволнового датчика движения заключается в контроле изменения частоты радиосигнала, отраженного движущимся объектом (эффект Допплера).

Для его реализации используются радиоволновый передатчик, генерирующий опорную частоту и приемник, регистрирующий отраженный сигнал. Разница частот позволяет судить о наличии в зоне действия движущегося объекта.

Работают такие устройства в СВЧ диапазоне (1 и более гигагерц) на микро мощностях, что не требует получение разрешения на их использование.

Достоинством такого способа является:

• высокая достоверность обнаружения движения;
• хороший уровень помехозащищенности;
• устойчивость к воздействию таких факторов как конвекционные потоки, сквозняки, а для уличного исполнения атмосферным явлениям (дождь, снег, туман).

Это особенно актуально при применении микроволновых датчиков в системах охранной сигнализации, том числе при организации охраны внешних периметров.

При использовании в помещениях следует учитывать, что некапитальные строительные конструкции преградой для радиоволнового излучения не являются. Ослабление уровня сигнала незначительное, а это значит, что при наличии движения «по соседству» устройство сработает.

С другой стороны – это свойство можно использовать для камуфлирования прибора легкими материалами при необходимости его скрытой установки.

Что касается конструкции микроволнового датчика, то здесь возможны два варианта исполнения:

• отдельным блоком;
• встраиваемый в другой прибор.

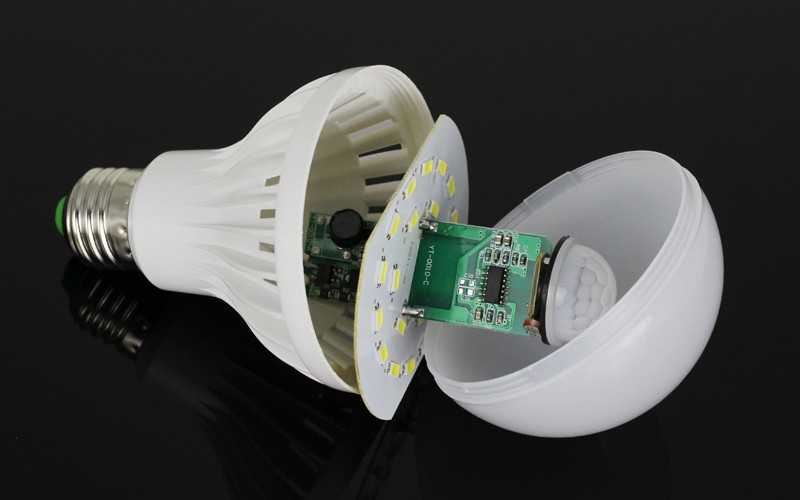

Последнее используется, как правило, для светильников, включающихся при обнаружении движения.

Поскольку вопрос применения в системах сигнализации таких изделий достаточно подробно описан в материале про радиоволновые извещатели имеет смысл рассмотреть их использование в осветительных приборах.

Идея включения света при обнаружении движения достаточно популярна и, в ряде случаев, оправдана.

Чаще всего для этих целей используются инфракрасные (ИК) устройства, но есть исполнения светильников со встроенным микроволновым датчиком.

Какие плюсы и минусы мы имеем в этом случае?

1. Зона действия (обнаружения) датчика может быть круговой. Это позволяет использовать потолочную установку для освещения достаточно большой площади.

2. Вместе с тем, как говорилось ранее, устройство может реагировать на движение в соседних помещениях. Поэтому место для установки следует выбирать аккуратно, а лучше учесть этот момент на стадии выбора осветительного прибора.

3. Встроенные датчики избавляют пользователя от необходимости выполнения дополнительных подключений, что важно для людей, не искушенных в электрике.

4. Но, при выходе из строя датчика движения, светильник невозможно будет использовать по прямому назначению, если в нем не предусмотрено ручное включение в обход детектора.

На что еще обратить внимание.

В любом случае полезной будет возможность регулировки чувствительности микроволнового датчика. Это позволит частично или полностью нивелировать недостаток, изложенный в п.2.

Еще один момент касается задержки времени выключения светильника.

Дело в том, что если движение в зоне обзора прекращается, то это не значит что свет больше не нужен. Человек может на какое то время остановиться, даже если это проходной коридор, не говоря уже помещениях другого назначения.

Безусловно, любой здравомыслящий производитель такую задержку в своей продукции реализует. Вопрос в том насколько это будет соответствовать конкретным условиям эксплуатации.

Поэтому оптимальным является наличие возможности регулировки этой величины.

Что касается выбора типа светильника, то для такого управления лучше подходят светодиодные модели.

Они:

• не инерционны;
• имеют низкое энергопотребление.

Последний пункт важен не столько с точки зрения экономии электроэнергии, сколько упрощает и удешевляет конструкцию, поскольку не требует мощных коммутационных устройств.

В целом, применение микроволнового датчика движения в системах освещения может оказаться вполне удобным и целесообразным решением.

  *  *  *

© 2014-2022 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Микроволновый датчик движения — Блог — EKF

Зачем он нужен и как работает

Последние 10 лет энерготарифы и энергопотребление стабильно растут. Эта тенденция наблюдается как в гражданском, так и в промышленном секторе. Сэкономить электричество и деньги можно с помощью микроволнового датчика движения. Он служит для автоматического управления освещением на производственных и инфраструктурных объектах, в многоквартирных домах (подъездах). По нашим оценкам, прибор окупается за 6-9 месяцев, а сумма экономии в разы превышает затраты на приборы.

Принцип работы микроволнового датчика

Датчик генерирует микроволновый сигнал частотой 5,8 ГГц и замеряет уровень его отражения от объектов. Если отправленные и принятые импульсы отличаются, значит, есть движение. Цепь замыкается, и срабатывает светильник, сигнализация или электроприбор. Спустя установленный временной интервал, при отсутствии движения в зоне видимости датчика, цепь размыкается, и свет выключается или приглушается (если светильник поддерживает диммирование по протоколу 1-10 В).

Ассортимент микроволновых датчиков EKF

В нашем каталоге вы найдёте микроволновые датчики с различными характеристиками.

• По типу монтажа:
  • Накладной потолочный: для потолков из твёрдых материалов.
  • Встраиваемый потолочный: для подвесных потолков.
  • Накладной настенный: для твёрдых вертикальных поверхностей.
  • Встраиваемый в стену: для стандартного подрозетника. Устанавливается на уровне присутствия человека.
  • На угол стены: для места пересечения коридоров.
  • Универсальный: для потолков, стен, ниш, светильников.
• По классу пылевлагозащиты:
  • IP20
  • IP44
  • IP65
• По высоте установки:
  • 1,5-35 м
  • 2-6 м
  • 4-15 м

Отдельно остановимся на микроволновом датчике движения MW-707 EKF PROxima, которому сегодня

нет аналогов в России.

Датчик разработан специально для высоких потолков и может использоваться на складах, производствах, парковках, открытых пространствах, в гипермаркетах, местах общественного пользования. Степень защиты IP65 означает, что модель предназначена для наружного применения, а также для монтажа внутри пыльных и влажных помещений.

Прибор MW-707 справедливо назвать универсальным — он совместим со всеми источниками света. Благодаря трём гермовводам удобно подключать как отдельные светильники, так и группы, если управление освещением осуществляется через контакторы. Специальный кронштейн позволяет устанавливать датчик как на потолок, так и на стену на высоте до 15 м.

В комплекте с моделью MW-707 EKF PROxima идёт пульт дистанционного управления. С его помощью заметно упрощается и удешевляется эксплуатация датчика: изменить заданные параметры можно в любое время после установки без использования дорогостоящих подъёмных механизмов.

Функционал прибора:

• Включение/выключение нагрузки.
• Тестирование нагрузки.
• Режим AUTO.
• Настройка чувствительности.
• Настройка уровня диммирования.
• Настройка времени задержки выключения нагрузки.
• Настройка уровня срабатывания по освещённости.

Каждый пресет выведен на отдельную кнопку — тратить время на набор комбинаций не понадобится. Благодаря удобному доступу ко всем функциям с настройками справится даже неквалифицированный персонал. Ошибка в настройке легко исправляется и не парализует всю систему, в которую включён датчик.

Какими ещё особенностями обладает микроволновый датчик движения с пультом ДУ EKF:

• Совместимость с протоколом 1-10В. Предусмотрена функция снижения яркости при управлении по протоколу 1-10В (светильник должен поддерживать этот стандарт).
• Безопасность. Во-первых, персоналу не нужно взбираться на лестницы/подъёмники, чтобы скорректировать настройки. Во-вторых, излучаемая датчиком высокочастотная мощность составляет менее 10 мВт, это сотая часть от мощности волн, исходящих от мобильных телефонов и микроволновых лучей.
• 7 лет гарантии. EKF — единственная компания в России, которая ручается за работоспособность такого прибора в течение указанного срока.

«Микроволновый датчик MV-707 — это экономия в квадрате. Он позволяет снизить расход электроэнергии и затраты на эксплуатацию. Мы гарантируем, что прибор будет бесперебойно работать как минимум 7 лет, и за это время вам потребуется подняться наверх только 1 раз — чтобы его установить. Последующие изменения настроек можно делать одним касанием с помощью пульта», — подчёркивает

Светлана Мельникова, руководитель бизнес-юнита «Ритейл» EKF.

С подробными характеристиками всех микроволновых датчиков EKF можно ознакомиться на нашем сайте.

Что это такое, типы и принцип работы

Посмотрим правде в глаза! В наши дни безопасность стала предметом беспокойства. Таким образом, датчики движения являются одним из лучших способов защиты уязвимых точек. Интересно, что микроволновый датчик является одним из самых простых доступных ультразвуковых датчиков движения.

Кроме того, эти датчики бесценны для безопасности. Почему? Из-за их эффективности в различении злоумышленников и обычных прохожих.

Эта статья расскажет, что такое микроволновые датчики, принцип работы, типы и многое другое.

Если вы готовы, то начнем!

Что такое микроволновый датчик?

Датчики движения на дверях

Действительно, доплеровский радар или микроволновый датчик — это электронное устройство, которое использует электромагнитное излучение для обнаружения таких движений, как ползание, ходьба и бег на открытом воздухе.

На самом деле электромагнитное излучение состоит из магнитных и магнитных полей. И эти поля движутся со скоростью света.

Но это еще не все. Этот датчик может распознавать движение, используя микроволны проекта и эффект Доплера. Эти волны отражаются от поверхностей и возвращаются к датчику, чтобы активировать его.

Кроме того, это устройство измеряет время отражения (время, необходимое для того, чтобы сигналы реагировали на датчик).

Какое время эха?

Действительно, время эха относится к измерению разницы между стационарными объектами в пределах поля зоны обнаружения. В результате время эха создает базовую линию, которую детектор движения использует для работы. Другими словами, датчику требуется время отражения, чтобы обнаружить любое движение в пределах зоны обнаружения.

Типы микроволновых датчиков

Существует два основных типа микроволновых датчиков:

Активные микроволновые датчики

Активные датчики обычно передают радиосигналы к цели, которая обнаруживает часть сигнала, рассеянную назад.

Микроволновые датчики движения с сигнализацией

Также датчик измеряет силу отраженного сигнала. Как? Путем дифференциации между целями и временной задержкой между сигналами. При этом активные датчики делятся на две категории: 9.0003

Радар без изображения

Радар без изображения — это профилирующие устройства, которые измеряют в одном линейном направлении. Интересно, что эти датчики включают рефлектометры и высотомеры. Таким образом, радиолокационные высотомеры посылают короткие микроволновые импульсы. Кроме того, он измеряет расстояние от датчиков, измеряя время задержки туда и обратно до целей.

Действительно, скаттерометры полезны для точных измерений (количественных) энергии обратного рассеяния от целей.

Интересно, что скаттерометрические измерения позволяют оценить скорость ветра над поверхностью океана. Кроме того, он может измерять энергию обратного рассеяния на суше от различных объектов с разными поверхностями и материалами.

Радар с изображением

В отличие от радара без изображения радар с изображением регистрирует интенсивность отражения сигнала. Он также отображает отражение сигнала в двумерном изображении. Кроме того, на радиолокационных изображениях имеется много точек, которые представляют собой обратное рассеяние для определенной области.

Пассивные микроволновые датчики

По правде говоря, эти пассивные датчики имеют большую длину волны с малой энергией. Кроме того, атмосфера может легко их высвободить. Следовательно, они характеризуются низким пространственным разрешением.

Кроме того, они полезны для таких приложений, как;

• Измерение атмосферных профилей
• Определение содержания озона

В эту категорию попадает только один тип датчика: микроволновый радиометр.

Принцип работы микроволновых датчиков

Микроволновый датчик работает как радар. То есть он использует высокочастотные радиоволны, работающие на 360 градусов. Затем датчик излучает волны, которые отражаются на приемнике. После этого приемник исследует волны, которые отскакивают назад. В результате микроволновые датчики движения имеют тенденцию быть либо менее чувствительными, либо более чувствительными.

Плюсы и минусы использования микроволнового датчика

Микроволновые датчики изобретательны, но у них есть свои преимущества и недостатки. К ним относятся следующие:

Pros

• Частота микроволновых датчиков находится в диапазоне от 0,3 до 300 ГГц, что идеально подходит для задач, не связанных с вещанием.
• Они излучают излучение в определенной области и обнаруживают любое вторжение.
• Микроволновые датчики полезны для различных устройств безопасности.
• Эти датчики прекрасно работают в суровых условиях с нерегулярными циклами нагрева.
• Излучение может проникать сквозь стены или дыры и обеспечивать безопасность через замки и границы.
• Предотвращает повреждение детектора.
• Детекторы можно запрограммировать на уменьшение числа ложных срабатываний без уменьшения числа верных срабатываний.

Минусы

• Микроволновые датчики могут быть дорогими в эксплуатации, поскольку им требуется постоянное потребление энергии.
• Они работают только с интервалами, а не постоянно.
• Есть возможность уклониться от обнаружения, если объект бежит достаточно быстро.

Применение микроволновых датчиков

Микроволновые датчики имеют надежную производительность в следующих приложениях:

• Обратные автомобильные сигнализации

• Скорость Мера транспортных средств
• . здание
  • Респираторные мониторы
  • Измерители уровня жидкости
  • Домашние системы безопасности

  Установлена ​​домашняя система безопасности с кодом доступа

  В чем разница между ИК и микроволновыми датчиками?

  В таблице ниже приведены различия между инфракрасными и микроволновыми датчиками:

  Часто задаваемые вопросы

  Что такое микроволновый радарный датчик?

  По правде говоря, это альтернатива обычному инфракрасному датчику приближения. Кроме того, он использует технологию микроволнового доплеровского радара для обнаружения движений в определенном диапазоне.

  Что такое микроволновый датчик приближения?

  Действительно, микроволновый радарный датчик приближения такой же, как микроволновый радарный датчик.

  Что такое микроволновые датчики присутствия?

  Действительно, это датчик линейного напряжения, который работает в зависимости от занятости. Устройство включает и выключает свет в зависимости от обнаруженных объектов. Кроме того, когда окружающая среда яркая, датчики могут удерживать свет. Кроме того, датчик работает по принципу Доплера и высокочастотным электромагнитным волнам.

  Подведение итогов

  По правде говоря, микроволновый датчик стоит рассмотреть для обеспечения безопасности вашего дома. Кроме того, устройство довольно дорогое по сравнению с датчиками PIR.

  Итак, прежде чем выбрать этот датчик, важно взвесить все варианты. Кроме того, вам необходимо учитывать, как часто вы будете использовать датчик движения, его надежность и место, где вы планируете его установить.

  Кроме того, микроволновые датчики лучше всего подходят, если вам нужен мощный датчик в большой среде для эффективного обнаружения движения. Итак, вы хотите получить один или узнать больше об этих датчиках? Пожалуйста, не стесняйтесь обращаться к нам.

  Как работают микроволновые датчики движения — производство печатных плат и сборка печатных плат

  Каждый стремится обезопасить свое имущество, и вы не исключение, особенно для своего дома. Обычно здесь можно найти систему безопасности, там висячий замок, а для более проницательных — датчики движения. Тем не менее, поиск лучшего датчика движения для последнего может стать немного запутанным. Так как же тогда вы можете это сделать?

  Во-первых, датчики движения бывают разных типов, но все они предназначены для повышения безопасности вашего дома. Конечно, вы всегда можете приобрести инфракрасные датчики движения или фотодатчики. Тем не менее, самый простой — микроволновый датчик движения использует микроволновую или радиолокационную технологию для определения местонахождения злоумышленника в вашем доме. Итак, что вам нужно знать о микроволновых датчиках движения, прежде чем принимать решение о датчике движения?

  Что означает микроволновый датчик движения?

  Микроволновый датчик движения — это простое устройство для системы домашней безопасности. Он использует электромагнитное излучение и излучает волны, которые отражаются в вашем приемнике. Электромагнитные волны или излучения состоят из колеблющихся магнитных и электрических полей, которые распространяются с очень высокой скоростью (сравнимой со скоростью света). Приемник действует как анализатор отраженных волн. Например, типичный объект, движущийся по комнате, изменит волны. Затем получатель будет идентифицировать такие изменения всякий раз, когда они происходят.

  Для работы микроволнового датчика движения он должен иметь соответствующий датчик движения. Детекторы становятся полезными для измерения времени, необходимого сигналу для отражения на датчике. Такой период выводится как время эха. Удобен для расчета промежуточных расстояний до всех стационарных объектов, находящихся в зоне обнаружения. Время эха выступает в качестве базовой линии, на которой функционирует система.

  Как правило, принцип действия микроволнового датчика движения подразумевает, что он может оказаться либо менее, либо более чувствительным. Таким образом, вы можете откалибровать MMS, чтобы обнаружить крошечные изменения или более сложные движения более крупных объектов, чтобы предотвратить ложные срабатывания.

  Запросить микроволновые датчики движения

  Типы микроволновых датчиков

  Свойства электромагнитного излучения или волн подразумевают, что соответствующие им датчики можно классифицировать по разным типам. Некоторые важные свойства включают длину волны или частоту, силу или интенсивность и поляризацию. Частота подразумевает скорость изменения амплитуды электромагнитной волны. Это также связано с длиной волны или скоростью света.

  С другой стороны, интенсивность является мерой амплитуды электромагнитной волны или излучения и коррелирует с энергией, которую несет волна. Помните, что магнитное и электрическое поля в электромагнитной волне являются векторными величинами. Таким образом, они имеют как направление, так и величину.

  Направление электрического поля перпендикулярно направлению распространения и часто определяет поляризацию волны. Он может иметь как линейную, так и круговую поляризацию. Из-за векторной природы излучения электромагнитная волна оказывается чувствительной к ориентации объекта, от которого она рассеивается. Таким образом, он дает дополнительные сведения о морфологии поверхности.

  Пассивные микроволновые датчики

  Все микроволновые датчики работают в электромагнитном диапазоне частот 0,3 ГГц 4,0–4 ГГц. Кроме того, пассивный микроволновый датчик обнаруживает естественное микроволновое излучение, создаваемое поверхностью.

  Активные микроволновые датчики.
  Классы микроволновых датчиков движения лучший микроволновый датчик движения


  Микроволновые датчики движения бывают различных типов, которые обычно относятся к следующим классам. Сюда входят радары импульсного типа, радары с частотной модуляцией, радары непрерывного действия или FM-CW, радары с эффектом Доплера и системы СШП. Другие классы включают приемопередающие системы, резонаторные датчики, модулированные цели, измерители импеданса и радиометры.

  Большинство классов микроволновых датчиков движения используют передатчик или генератор сигналов и приемник, за исключением радиометров. Тем не менее, различие между классами связано с типом модуляции сигнала и конструкцией системы. Кроме того, некоторые микроволновые датчики движения могут работать, когда они находятся на расстоянии от объекта, в то время как другие функционируют, когда они механически соединены с объектом.

  Характеристики микроволнового датчика движения

  Искробезопасность: микроволновые датчики движения не могут генерировать искры, особенно в результате электростатического разряда или трения.

  Нет контакта: Может работать без установления контакта с объектом. Кроме того, микроволновый датчик также может успешно проникать сквозь неметаллические поверхности.

  Прочный: Микроволновые датчики не содержат движущихся компонентов или частей, что делает их надежными. Это особенно верно в комплексных военных приложениях.

  Дальний радиус действия: микроволновые датчики движения могут обнаруживать объекты, расположенные на расстоянии от 25 мм до 45000 мм и более. Однако это зависит от размера, конструкции антенны и наличия микроволнового излучения.

  Экологическая надежность: в большинстве случаев вы найдете микроволновые датчики, работающие от -55°C до 125A°C в грязных, пыльных, загрязненных и порывистых ядовитых зонах.

  Размер микроволнового датчика: По мере развития технологий, достижения в области микроволновых схем позволили уменьшить размеры и снизить стоимость конечного устройства. Пакет часто содержит источник передачи, приемопередатчик или приемник обработки сигнала и фокусирующую антенну.

  Факторы, определяющие частоту микроволновых датчиков движения

  Выбор частоты микроволнового датчика движения должен определяться различными факторами. Он охватывает ваше предполагаемое приложение, ограничения по мощности, платформу и доступность желаемого спектра в предпочтительном диапазоне частот. Например, вы получите следующие полосы частот в пределах предусмотренных длин волн.

  Диапазон длин волн (см)	Frequency Band (MHz)
  1.13 – 0.75	26,500 – 40,000
  1.66 – 1.13	18,000 – 26,500
  2.4 – 1.66	12,500 – 18,000
  3.75 – 2.4	8,000 – 12,500
  7.5 – 3.75	4,000 – 8,000
  15 – 7. 5	2,000 – 4,000
  30 – 15	1000 – 2000
  100 – 33	300 – 900

  Что может микроволновый датчик движения?

  Вы, должно быть, думаете, что микроволновый датчик движения обнаруживает движение только через волновые помехи. Однако доступные в настоящее время функциональные улучшения не только удивят вас, но и убедят вас в его эффективности в обеспечении безопасности не только вашей собственности, но и других сложных операций. Например, усовершенствованные микроволновые датчики движения также могут обнаруживать движение в сторону случайного движения или движение, удаляющееся от него. Такая дифференциация движения становится полезной при обнаружении нормального движения от движения нарушителя. Более того, это свойство делает микроволновый датчик движения очень надежным.

  Микроволновые датчики движения также безопасны для использования. Вы можете использовать их снаружи или внутри вашего дома или собственности. Кроме того, вы можете разместить датчики на большой площади, а также настроить их для обнаружения или обнаружения различных типов активности. Например, вы можете настроить датчик так, чтобы он игнорировал определенные действия в определенных зонах вашей собственности, например, в детских зонах или зонах с домашними животными.

  Запросить микроволновые датчики движения

  Доплеровский радар Arduino

  Для новичков термин «доплеровский радар» может показаться сложным и запутанным. Однако он имеет то же значение, что и микроволновый датчик. Доплеровский радар чувствителен и отражает микроволны от объектов в пределах зоны обнаружения, но лишен каких-либо температурных помех. В большинстве случаев вы найдете доплеровские радары одного из трех типов: планарные микрополосковые, коаксиальные и волноводные микроволновые датчики.

  Доплеровские радары отражают микроволновые сигналы от предполагаемой цели и анализируют влияние движения объекта на изменение частоты возвращаемого сигнала. Следовательно, скорость цели также можно измерить на основе полученного отклонения от радара. Таким образом, вы найдете микроволновые датчики движения, использующие микроволновую технологию. Он, в свою очередь, подразделяется на определение движения, определение скорости, определение присутствия и определение направления движения. Еще одна важная категория включает определение дальности.

  Возможно, вы найдете доплеровские радары в таких приложениях, как метеорология, авиация, здравоохранение, военные и радарные пушки. Но чтобы сделать свой собственный доплеровский радар на Arduino, рассмотрим следующий раздел.

  Изготовление доплеровского радара Arduino

  К настоящему времени вы знаете, что любой микроволновый датчик движения должен иметь микроволновый передатчик, приемник и, в большинстве случаев, соответствующую схему или сигнализацию. Тем не менее, вы должны использовать некоторые важные компоненты для развития трех. Критические компоненты, необходимые для создания функционального доплеровского радара Arduino, включают в себя Arduino Nano, перемычки, макетную плату, символьный ЖК-дисплей, светодиод, символьный ЖК-дисплей, зуммер, резистор и т. Д. На этом никогда не заканчивается, поскольку аппаратные компоненты должны управляться через программную систему.

  Выполните следующие шаги после того, как вы собрали все необходимые компоненты, необходимые для создания функционального доплеровского радара Arduino.

  Подключите аппаратное обеспечение, подключив Arduino, RCWL, символьный ЖК-дисплей, светодиод и зуммер в установленной последовательности. В основном это включает светодиоды и контент с PIN-кодами Arduino 2 и 3 соответственно. Аналоговый ввод-вывод Arduino A5 и A4 с символьным ЖК-дисплеем SDA и SCL. Arduino Nano включает в себя GND, 5V и D2, а RCWL включает в себя GND, VIN, OUT.

  Важно отметить, что контакт 3V3, расположенный на RCWL, является выходным контактом. Кроме того, вывод CDS позволяет вам включить LDR в макетную плату. Такой светозависимый резистор позволит эксплуатировать систему в маломощном режиме. Следовательно, он (датчик) может активироваться исключительно в темноте.

  Вы должны перепроверить все подключения перед загрузкой исходного кода программного обеспечения.

  Рабочий процесс микроволнового датчика движения

  Для работы микроволнового датчика движения ему необходимы все компоненты, необходимые для его правильной работы (приемопередатчик, датчик и т. д.). Кроме того, датчикам требуется узкий луч и антенна с высоким коэффициентом усиления для отражения энергии для модуль. Однако количество энергии будет зависеть от формы и состава интересующего объекта.

  Принципы работы

  Сенсорный модуль разработан на основе принципа доплеровского радара. Кроме того, роль сенсорного модуля включает в себя передачу маломощного микроволна от передающей антенны, помимо приема микроволновой энергии, отраженной объектами, к приемной антенне.

  При обнаружении движения объекта отраженная частота (микроволна) смещается из полосы пропускания или частоты передачи в сторону приемной антенны. Смещенная и отраженная микроволновая частота смешивается с передаваемой микроволновой частотой, что приводит к низкочастотному напряжению на выходе датчика.

  Факторы обнаружения

  Почти в каждом случае шесть вероятных факторов влияют на Pd или вероятность обнаружения в объемных датчиках, хотя и в разной степени. Он включает характер и количество испускаемой энергии, размер объектов, расстояние до объекта, скорость, направление движения и особенности поглощения или отражения волн (окружающая среда или нарушитель)

  С теоретической точки зрения полезно иметь более определенную структуру энергии. Точно так же, если нарушитель или движущийся объект окажется больше, вы также получите более высокую вероятность обнаружения. Точно так же, чем меньше расстояние датчика до объекта или нарушителя, чем быстрее движется нарушитель, тем выше вероятность обнаружения. Кроме того, боковое и быстрое движение обычно имеет более высокую вероятность обнаружения, чем прямолинейное и медленное движение.

  При возврате отраженной энергии в приемопередатчик ваш смесительный диод объединяет эту энергию с передаваемым сигналом. Но помните, цель движется либо к модулю, либо от него, а это означает, что фазовые отношения между ними будут меняться. В результате сигнал, исходящий от микшера, будет иметь звуковую частоту, а также пропорциональную скорости цели. Явление выводится как доплеровская частота.

  Кроме того, микроволновые датчики или детекторы движения должны сочетаться с технологией PIR для ограничения ложных срабатываний. В большинстве случаев вы столкнетесь с комбинацией технологий как с двойным подходом к обнаружению технологий.

  Цены на микроволновые датчики движения

  Если вы хотите получить качественный и эффективный микроволновый датчик движения, вы должны учитывать различные аспекты. Во-первых, уясните функциональность микроволнового датчика движения, различные доступные типы, а также минусы и плюсы каждой системы. Кроме того, было бы полезно, если бы вы рассмотрели доступных производителей и их репутацию. Наконец, но самое главное, соотношение цены и качества доплеровского радара должно определять ваше решение.

  Тем не менее, общий диапазон цен на микроволновые датчики движения начинается от 0,8 до примерно 52,5 долларов. однако конкретный диапазон зависит от минимального количества заказа, предлагаемого продавцом, помимо типа микроволнового датчика. Кроме того, оптовые цены всегда будут экономически эффективными, хотя для этого часто требуется большой заказ, что в противном случае невозможно для большинства конечных пользователей.

  Факторы, влияющие на цену микроволнового датчика движения Диапазон микроволнового датчика движения
  Торговая марка компании-производителя

  Микроволновые датчики движения всегда будут выпускаться под разными торговыми марками и продуктовыми линейками. Это означает, что каждый из них будет иметь различные функции в зависимости от производителя и линейки продуктов. Такие часто указывают на их дифференциальное качество, что затем влияет на цену микроволнового датчика движения. Другие факторы, определяющие цену микроволновых датчиков движения, связанные с производителем, включают репутацию бренда или производителя (отраслевой опыт), размер производителя, местоположение завода-изготовителя и тип микроволнового датчика движения. Например, RayMing PCB and Assembly имеет более чем пятнадцатилетний опыт производства и сборки печатных плат, имеющих решающее значение для сенсорных устройств. Его производственные предприятия в различных регионах мира также делают его подходящим для глобальной клиентуры.

  Кроме того, более крупные компании с отличной репутацией установили отношения с поставщиками. Такие отношения приводят к скидкам на сырье и удешевлению производства. Что еще? Компания легко использует преимущества доступных производственных затрат (качественная и доступная рабочая сила в Китае, сырье, технологии и инфраструктура мирового класса и т. д.). Таким образом, вы не только доверяете предлагаемым продуктам и услугам мирового класса, но и наслаждаетесь несравненными цены с компаниями-конкурентами в отрасли. Результатом всего этого является получение качественных СВЧ-датчиков и сопутствующих компонентов по относительно доступным ценам.

  Наконец, тип микроволновой печи под определенной торговой маркой будет либо повышать, либо снижать стоимость датчика. Например, экспериментальные активные микроволновые датчики будут стоить дороже, чем пассивные микроволновые датчики, независимо от марки.

  Близость производственной компании

  После завершения изготовления различных компонентов микроволнового датчика движения начинается сборка и продажа. Последняя часть может увеличить стоимость конечного продукта из-за доставки, особенно когда его нужно транспортировать на большие расстояния. Таким образом, рекомендуется всегда выбирать производителя или приличную марку, расположенную рядом с вами.

  Области применения микроволнового датчика движения

  Существуют различные микроволновые датчики движения для различных приложений — разнообразие приложений требует различных возможностей датчиков. Например, микроволновый датчик движения для домашней безопасности не будет иметь такой же мощности, как датчик, используемый для геопространственных исследований. Одни будут полагаться на пассивную микроволновую технологию, в то время как другие будут полностью зависеть от активной микроволновой технологии. Размер также играет здесь решающую роль, поскольку различные приложения предпочитают определенные размеры. Чем меньше микроволновый датчик движения, тем меньше материала он использует и, следовательно, снижает себестоимость материала при производстве.

  Вот некоторые приложения

  Медицина и физическое благополучие. Микроволновые детекторы движения находят применение для определения частоты дыхания и сердцебиения пациентов в больницах.

  Мониторинг вашей системы освещения здания

  Вы также можете использовать доплеровский радар для мониторинга вашей системы освещения в доме или офисе. Помимо безопасности вашей собственности, это обычная черта шахт лифтов. Вы также обнаружите, что он используется для обеспечения соблюдения правил дорожного движения.

  Микроволновая технология движения применяется не только в дорожном движении, но и в промышленности. Например, вы найдете микроволновые технологии для измерения скорости в транспортных средствах, автоматических дверях, автоматических светильниках, радарах заднего хода, системах сигнализации и т. д.

  Еще одна важная область применения микроволновых датчиков движения связана с обеспечением безопасности таких объектов, как банки, музеи, военные объекты. или склады, тюрьмы, трансформаторные подстанции и т. д., однако для таких применений микроволновая технология должна сочетаться с датчиками движения PIR. Такое сочетание технологий для датчиков движения повышает надежность и производительность.

  Запросить микроволновые датчики движения

  Какие преимущества вы можете получить от микроволновых датчиков движения?
  • Универсальная правда о микроволновых датчиках движения подразумевает их использование практически в любой среде. Вы можете использовать его в большинстве сред; особенно те, которые многие могут счесть неблагоприятными для сенсоров. Например, вы можете с комфортом использовать его в условиях высокой температуры, которая может поджарить фотоэлектрические датчики. MMS входит в число универсальных типов сенсорных систем, доступных на рынке.
  • Микроволновый датчик движения также может проходить сквозь отверстия и стены. Следовательно, это означает, что вы можете использовать его для покрытия больших площадей вашего дома или имущества, включая большую открытую площадку. Поэтому, если вам нужно защитить большую площадь, то этот микроволновый датчик движения может оказаться лучшим вариантом для обнаружения движения.
  • Вы можете запрограммировать микроволновый датчик движения на ограничение громкости или количества ложных срабатываний без минимизации правильных срабатываний. Следовательно, вы можете повысить простоту использования и точность вашего датчика движения. Кроме того, вы сравнительно меньше тратите на покупку микроволнового детектора движения по сравнению с другими типами детекторов движения. Однако необходимо понимать, что их эксплуатация может стать дороже.
  • Микроволновый датчик движения также охватывает область обзора 360 градусов по сравнению с другими системами, такими как PIR, которые охватывают область обзора только 90 градусов.
  Недостатки микроволнового детектора движения
  • Основная проблема, с которой вы, скорее всего, столкнетесь при использовании микроволнового детектора движения, связана с бесчисленными ложными тревогами, которые могут возникнуть из-за незначительных вибраций объекта. Это могут быть качающиеся вывески, шторы и т. д. Кроме того, микроволновый датчик движения работает прерывисто, а не непрерывно. Из-за этого увеличивается вероятность любого вторжения.

  Тем не менее, усовершенствованный детектор решает эту проблему за счет наличия всех компонентов типичного датчика, кроме двух диодов смесителя/приемника. Кроме того, некоторые датчики оснащены диодами, которые позволяют определить направление злоумышленника на датчик.

  • Микроволновые лучи обладают особыми свойствами, которые позволяют им проникать практически через любую поверхность (вокруг детекторного экрана). Однако для металлических поверхностей это никогда не доказывается. Следовательно, датчик может обнаруживать движение в нежелательных областях обнаружения и не обнаруживать движение там, где оно оказывается желательным. Кроме того, металлические предметы действуют как щиты, создавая за собой мертвые зоны или тени. Именно в таких областях датчик не может обнаружить какое-либо движение.

  Микроволновые датчики движения также обладают предсказуемой способностью обнаруживать движение за стенами благодаря своему лучу. Таким образом, он не будет различать движение, даже если оно окажется типичным из-за чувствительности датчиков к движению. Это всегда может стать проблемой в домашних условиях, особенно при ложных срабатываниях.

  Заключительные мысли?

  Спектр микроволновых датчиков движения с точки зрения их возможностей и соответствующих затрат делает их идеальными для домашнего или коммерческого использования.
