Как работает датчик движения HC-SR501. Какие настройки есть у модуля HC-SR501. Как правильно подключить и использовать датчик движения HC-SR501 в проектах. Схемы подключения HC-SR501 к Arduino и Raspberry Pi.
Принцип работы датчика движения HC-SR501
Датчик движения HC-SR501 представляет собой пассивный инфракрасный (PIR) датчик, который обнаруживает движение, реагируя на изменения инфракрасного излучения в зоне своего действия. Основные компоненты датчика:
- PIR-сенсор — улавливает инфракрасное излучение
- Линза Френеля — фокусирует ИК-излучение на сенсоре
- Микросхема BISS0001 — обрабатывает сигнал с сенсора
- Потенциометры — регулируют чувствительность и задержку срабатывания
Когда в зоне действия датчика появляется движущийся объект, излучающий тепло (человек, животное), PIR-сенсор регистрирует изменение уровня ИК-излучения. Сигнал усиливается и обрабатывается микросхемой BISS0001, которая выдает высокий уровень на выходе датчика.
Основные характеристики HC-SR501
Модуль датчика движения HC-SR501 имеет следующие характеристики:
- Напряжение питания: 4.5-20 В
- Потребляемый ток: до 50 мкА в режиме ожидания
- Выходной сигнал: 3.3 В (высокий уровень при обнаружении)
- Дальность обнаружения: до 7 метров
- Угол обзора: около 110°
- Время задержки: регулируемое, 5-300 секунд
- Время блокировки: 2.5 секунды (по умолчанию)
Настройка модуля HC-SR501

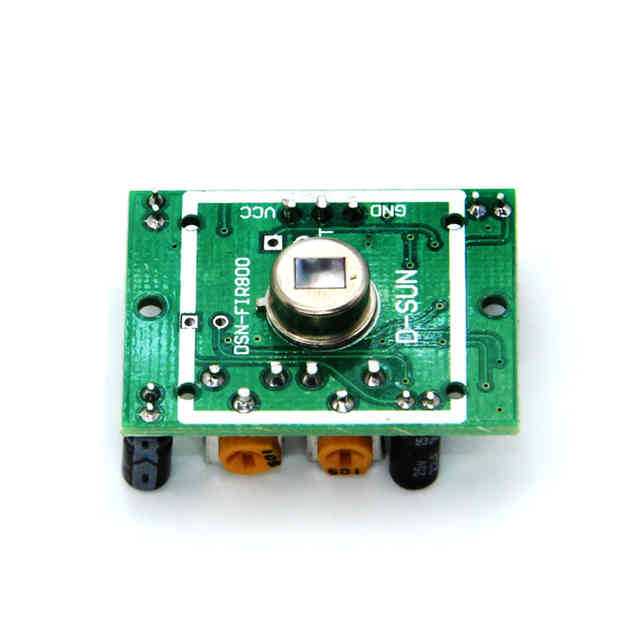

На плате датчика HC-SR501 имеются элементы для настройки его параметров:
- Потенциометр регулировки чувствительности — позволяет изменять дальность обнаружения от 3 до 7 метров
- Потенциометр регулировки времени задержки — устанавливает время удержания высокого уровня на выходе после срабатывания (от 5 до 300 секунд)
- Перемычка выбора режима работы:
- H — режим повторного запуска. Выход остается активным, пока фиксируется движение
- L — однократный режим. Выход активируется на заданное время задержки
Поворот потенциометров по часовой стрелке увеличивает соответствующий параметр.
Подключение HC-SR501 к Arduino
Для подключения датчика HC-SR501 к Arduino используется следующая схема:
- GND датчика — к GND Arduino
- VCC датчика — к 5V Arduino
- OUT датчика — к цифровому входу Arduino (например, D2)
Пример скетча для Arduino:
«`cpp const int pirPin = 2; // Пин, к которому подключен датчик void setup() { pinMode(pirPin, INPUT); Serial.begin(9600); } void loop() { if (digitalRead(pirPin) == HIGH) { Serial.println(«Движение обнаружено!»); delay(1000); // Задержка для избежания множественных срабатываний } } «`Подключение HC-SR501 к Raspberry Pi
- GND датчика — к любому GND пину Raspberry Pi
- VCC датчика — к 5V пину Raspberry Pi
- OUT датчика — к GPIO пину Raspberry Pi (например, GPIO17)
Пример Python-скрипта для Raspberry Pi:
«`python import RPi.GPIO as GPIO import time PIR_PIN = 17 GPIO.setmode(GPIO.BCM) GPIO.setup(PIR_PIN, GPIO.IN) try: while True: if GPIO.input(PIR_PIN): print(«Движение обнаружено!») time.sleep(1) # Задержка для избежания множественных срабатываний except KeyboardInterrupt: GPIO.cleanup() «`Применение датчика движения HC-SR501
Датчик HC-SR501 находит широкое применение в различных проектах:
- Системы охранной сигнализации
- Автоматическое управление освещением
- Умный дом — активация устройств при появлении человека
- Роботы — обнаружение препятствий и людей
- Энергосберегающие системы — включение оборудования по необходимости
Особенности использования HC-SR501
При работе с датчиком движения HC-SR501 следует учитывать некоторые особенности:
- После подачи питания датчику требуется около минуты на инициализацию
- Датчик может давать ложные срабатывания при резких перепадах температуры
- Прямые солнечные лучи и сквозняки могут вызывать ложные срабатывания
- Для увеличения дальности обнаружения можно снять линзу Френеля
- При питании от батарей рекомендуется удалить стабилизатор напряжения с платы датчика
Схемы управления нагрузкой с помощью HC-SR501
Для управления мощной нагрузкой (например, лампой освещения) с помощью датчика HC-SR501 можно использовать две основные схемы:
Схема на симисторе
Преимущества схемы на симисторе:
- Бесшумная работа
- Компактность
- Низкое энергопотребление
Схема на реле
Преимущества схемы на реле:
- Простота реализации
- Возможность коммутации больших токов
- Гальваническая развязка
Часто задаваемые вопросы по HC-SR501
Ответы на некоторые распространенные вопросы о датчике HC-SR501:
- Какое максимальное расстояние обнаружения у HC-SR501?
Максимальная дальность обнаружения составляет около 7 метров при правильной настройке чувствительности.
- Сколько времени датчик HC-SR501 остается активным после обнаружения движения?
Время удержания активного состояния регулируется от 5 до 300 секунд с помощью потенциометра на плате.
- Можно ли использовать HC-SR501 на улице?
Датчик не имеет защиты от влаги, поэтому для уличного применения его нужно поместить в герметичный корпус.
- Как уменьшить количество ложных срабатываний HC-SR501?
Для снижения ложных срабатываний рекомендуется:
- Отрегулировать чувствительность
- Защитить датчик от прямых солнечных лучей и сквозняков
- Использовать программную фильтрацию сигнала
Модуль датчика движения в категории «Техника и электроника»
Умный LED светильник с датчиком движения (белый свет)
На складе
Доставка по Украине
299 грн
Купить
Everyday Market
Умный LED светильник с датчиком движения (желтый цвет)
На складе
Доставка по Украине
299 грн
Купить
Everyday Market
Модуль с инфракрасным датчиком движения HC-SR501 Diymore Зеленый
На складе
Доставка по Украине
99 грн
Купить
Интернет-магазин DIYelectronics
Модуль с инфракрасным датчиком движения HC-SR501 Diymore Синий
На складе
Доставка по Украине
99 грн
Купить
Интернет-магазин DIYelectronics

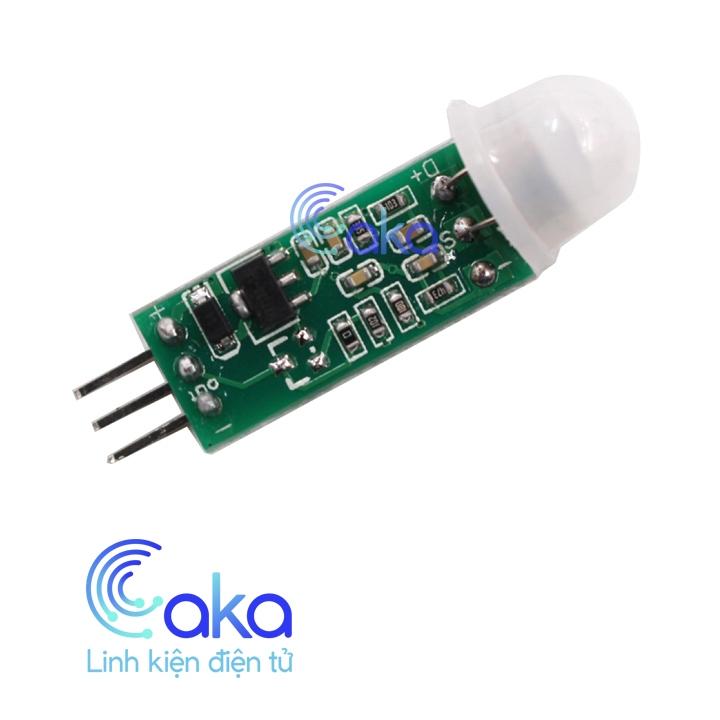

Модуль с инфракрасным датчиком движения HC-SR505 Diymore
