Подключение датчика движения и выключателя. Подключение датчика движения для освещения: схемы и инструкция

Как правильно подключить датчик движения для управления освещением. Какие существуют схемы подключения датчика движения с выключателем. Как настроить датчик движения для эффективной работы системы освещения. Какие особенности нужно учитывать при монтаже датчика движения.

Принцип работы и устройство датчика движения

Датчик движения представляет собой электронное устройство, которое реагирует на перемещение объектов в зоне своего действия и подает сигнал на включение освещения. Основные компоненты датчика движения:

• Инфракрасный сенсор — улавливает тепловое излучение от движущихся объектов
• Линза Френеля — фокусирует инфракрасное излучение на сенсоре
• Электронная плата — обрабатывает сигналы от сенсора
• Реле — включает/выключает нагрузку (светильник)

Как работает датчик движения для освещения? При появлении движущегося объекта в зоне действия датчика инфракрасный сенсор фиксирует изменение теплового фона. Электронная схема анализирует сигнал и, если он соответствует заданным параметрам, замыкает контакты реле. К реле подключена цепь питания светильника, поэтому при срабатывании датчика происходит включение освещения.

Основные характеристики датчиков движения

При выборе датчика движения для управления освещением важно учитывать следующие параметры:

• Угол обзора — определяет зону действия датчика (обычно 120-360°)
• Дальность обнаружения — на каком расстоянии датчик фиксирует движение (до 12 м)
• Чувствительность — минимальный размер объекта, на который реагирует датчик
• Время задержки выключения — интервал работы освещения после прекращения движения
• Порог срабатывания по освещенности — при каком уровне освещенности датчик активен
• Максимальная мощность нагрузки — какую нагрузку можно подключать к датчику

Правильный подбор этих параметров обеспечит эффективную и экономичную работу системы освещения с датчиком движения.

Схемы подключения датчика движения

Существует несколько основных схем подключения датчика движения для управления освещением:

Простая схема подключения

В простейшем случае датчик движения подключается напрямую между источником питания и светильником:

• Фазный провод (L) подключается к входной клемме датчика
• Нулевой провод (N) подключается к светильнику
• Выходная клемма датчика соединяется с фазным проводом светильника

Такая схема позволяет автоматически включать освещение при обнаружении движения. Однако у нее есть недостаток — нет возможности принудительно включить свет.

Схема с выключателем

Для возможности ручного управления освещением параллельно датчику движения подключается обычный выключатель:

• Фазный провод подается на общую точку выключателя и входную клемму датчика
• Выходная клемма датчика и второй контакт выключателя соединяются
• От этой точки идет подключение к светильнику

Такая схема позволяет как автоматически управлять освещением с помощью датчика, так и включать свет вручную выключателем при необходимости.

Особенности монтажа датчика движения

При установке датчика движения для освещения важно учитывать следующие моменты:

• Размещать датчик нужно так, чтобы в его зону действия не попадали источники тепла (радиаторы, кондиционеры)
• Не рекомендуется устанавливать датчик напротив окон из-за возможных ложных срабатываний
• Оптимальная высота установки — 2-2,5 м от пола
• Для уличного монтажа используются датчики с защитой от влаги и пыли (IP44 и выше)
• При большой мощности нагрузки датчик подключают через контактор

Правильный монтаж обеспечит надежную и бесперебойную работу системы освещения с датчиком движения.

Настройка датчика движения

Для эффективной работы системы освещения с датчиком движения требуется его правильная настройка. Основные регулируемые параметры:

• Чувствительность — настраивается для исключения ложных срабатываний
• Время задержки выключения — устанавливается исходя из назначения помещения
• Порог освещенности — определяет, при каком уровне света датчик будет активен

Как настроить датчик движения для освещения? Процесс настройки обычно включает следующие этапы:

1. Установка минимальной чувствительности
2. Настройка порога освещенности
3. Регулировка времени задержки выключения
4. Проверка работы и корректировка параметров при необходимости

Точная настройка позволит добиться оптимальной работы системы освещения с датчиком движения.

Преимущества использования датчиков движения

Применение датчиков движения для управления освещением имеет ряд существенных преимуществ:

• Экономия электроэнергии за счет автоматического выключения света
• Повышение комфорта — не нужно искать выключатель в темноте
• Увеличение безопасности — свет включается автоматически при появлении человека
• Продление срока службы ламп благодаря снижению времени работы
• Возможность создания сложных сценариев освещения

Это делает датчики движения эффективным и удобным способом автоматизации освещения как в жилых, так и в коммерческих помещениях.

Типичные ошибки при подключении датчиков движения

При самостоятельном монтаже системы освещения с датчиком движения нередко допускаются ошибки, которые могут привести к некорректной работе или даже выходу оборудования из строя. Каковы самые распространенные ошибки подключения датчика движения?

• Превышение максимально допустимой мощности нагрузки
• Неправильное подключение проводов (путаница фазы и нуля)
• Установка датчика в зоне действия тепловых потоков
• Использование датчика без защиты от влаги для наружного монтажа
• Некорректная настройка чувствительности и времени задержки

Чтобы избежать этих ошибок, необходимо внимательно изучить инструкцию к конкретной модели датчика и четко следовать схеме подключения. В сложных случаях рекомендуется обратиться к квалифицированному электрику.

Схема подключения датчика движения: к лампочке через выключатель

Автор Aleksandr and IgorВремя чтения 4 мин.Просмотры 152Опубликовано 12 февраля 2019

Привет всем гостям и читателям нашего блога! Тема сегодняшней статьи схема подключения датчика движения, и подключать будем своими руками, экономим финансы и дополнительно учимся электромонтажу.

Изначально датчики применялись в схемах сигнализации, как контрольный элемент и были фактически специализированным прибором. В настоящее время разработаны датчики, способные включать сирены, вспомогательное освещение, прожектора, уличное освещение и многое другое.

На сегодняшний день он массово вошел в нашу жизнь, свободно можно приобрести и установить у себя в квартире, доме, или за их пределами.

Содержание

1. В современные датчики заложено несколько параметров включения освещения.
2. Датчики движения для включения освещения выпускаются двух типов
3. Потолочные датчики включения
4. Настенные датчики
5. Подключение светильника к датчику движения напрямую
6. Подключение светильника к датчику движения через выключатель
7. Схема подключения светильника к нескольким датчикам движения
8. Подключение мощных светильников к датчику
9. Регулировка датчика для освещения
10. Рекомендации по установке

В современные датчики заложено несколько параметров включения освещения.

• реакция прибора на движение (изменение приходящего ик – сигнала)
• уровень освещенности
• продолжительность срабатывания датчика
• чувствительность на расстояние срабатывания
• срабатывание датчика от звуковых колебаний

Датчики движения для включения освещения выпускаются двух типов

• настенные
• потолочные

Потолочные датчики включения

У данных моделей зона срабатывания составляет 360 градусов. Потолочные датчики устанавливаются на высоте 2,2 – 4 метра от пола. В зависимости от высоты установки и марки датчика зона срабатывания будет от 6 до 12 метров в диаметре.

Мощность подключаемого светильника не более 1000 W. Данный тип устройства лучше устанавливать в малогабаритных помещениях, для контроля за четырьмя сторонами одновременно, где работа настенного датчика будет малоэффективная.

Датчик движения потолочный

Настенные датчики

У датчиков данного типа более широкое применение, их можно устанавливать как в помещении, так и на улице. Устанавливаются данные устройства на высоте 1,8 – 2,5 метра.

Угол обнаружения зависит от модели и может колебаться от 160 до 270 градусов. Зона срабатывания до 12 метров. Мощность подключаемого светильника до1000 W.

Настенный датчик движения

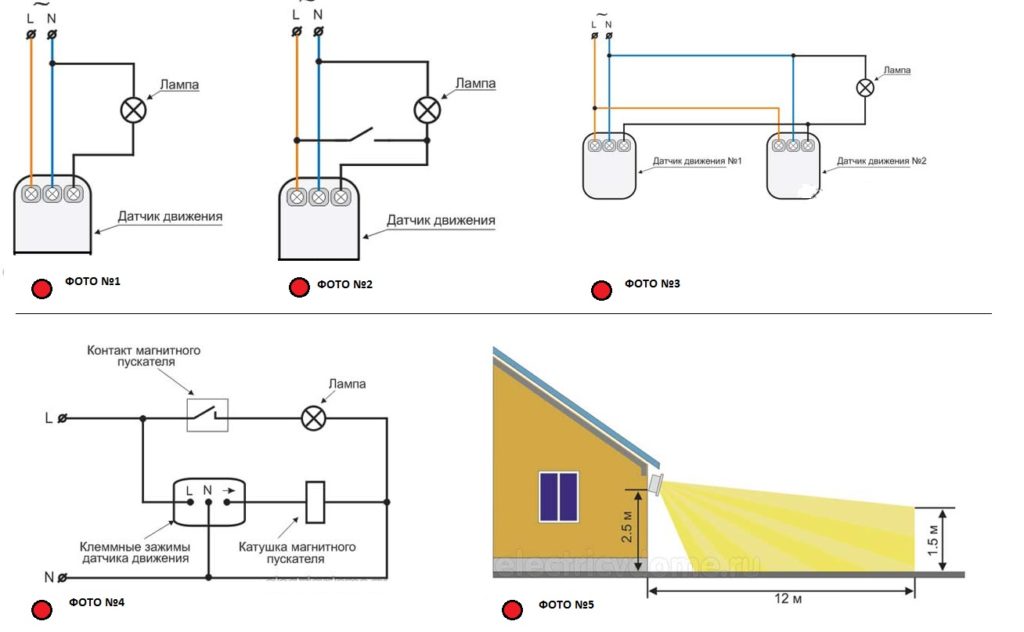

Теперь давайте рассмотрим варианты подключения и электрические схемы.

Подключение светильника к датчику движения напрямую

Такая схема подключения самая простая, в ней отсутствует возможность выключения с помощью выключателя. В таком варианте светильник, после включения будет работать определенное время, заложенное в настройках.

Подключение датчика напрямую

Подключение светильника к датчику движения через выключатель

В данной схеме в отличие, от первой добавлено отключающее устройство в виде выключателя, что позволяет включать освещение на необходимый период времени, не зависимо от настроек датчика.

Подключение датчика через выключатель

Такая схема удобна, где нужно и продолжительное освещение, и определенное время для работы освещения от датчика.

Схема подключения светильника к нескольким датчикам движения

Бывают ситуации, когда необходимо подключить освещение к нескольким датчикам, например у вас не прямой коридор, а с поворотами. В таком случае следует установить два (три) датчика параллельно, что бы они видели вас с любой стороны коридора и включали освещение.

Подключение нескольких датчиков

Подключение мощных светильников к датчику

При необходимости подключения к датчикам большего количества светильников с потребляемой суммарной мощностью свыше 1000 Ватт, следует в электрической цепи использовать магнитный пускатель. Иначе датчик выйдет из строя.

Подключение к датчику мощного светильника

Регулировка датчика для освещения

Фактически все датчики для освещения снабжены регулировочными сопротивлениями, для настройки продолжительности освещения “TIME” и освещенности “LUX”.

• “TIME” – установка времени задержки отключения освещения. Время задержки от 3 секунд до 10 минут.
• “LUX” – данная настройка регулирует порог освещенности. То есть настраивается возможность срабатывания устройства в светлое время суток, вечернее или ночное.

Рекомендации по установке

• датчик следует устанавливать так, что бы он охватывал только необходимую зону контроля
• периодически протирать от пыли окно устройства, что может привести к нестабильности в его работе
• устанавливайте тот тип датчика, который отвечает требованию к цели его использования
• стараться устанавливать датчик так, что бы в его поле зрения не попадали источники света и тепла.

Существуют еще сумеречные датчики включения освещения, как их подключать читайте подробнее в этой статье. Вот в принципе и все подключения, ничего сложного. Удачных вам подключений.

С уважением Александр & Игорь.

Подключение датчика движения для освещения с выключателем

Датчик движения – это устройство, изначально применяющееся в системах охранной сигнализации. Он реагирует на перемещение живых объектов в контролируемой зоне, передавая на охранное устройство сигнал тревоги. Но вскоре выяснилось, что их можно успешно применять еще и в системах управления освещением, объединив обычный выключатель с датчиком движения.

Если вы заходите в комнату, свет в которой включается на стене у входа, то управлять освещением при помощи каких-либо устройств не имеет смысла. Со временем положение выключателя на стене запоминается настолько, что искать его, шаря рукой в темноте, не потребуется.

Другое дело, если требуется включить освещение в длинном коридоре, вход в который возможен из разных комнат. Установка нескольких выключателей не решит проблему. Схема их соединения будет сложной, ведь при входе свет надо включить, а при выходе – выключить.

В случае необходимости сэкономить, оптимизировав работу освещения в подъезде многоэтажного дома, установка обычных выключателей и вовсе невозможна. Это приведет к чрезмерному расходу кабеля, да и не факт, что все жильцы будут выключать за собой свет.

Для освещения дворовой территории на дачном участке установка выключателя также превращается в трудноразрешимую проблему. Возвращаясь вечером домой, хочется иметь выключатель у калитки, чтобы не искать путь к двери дома на ощупь. А при покидании дома или необходимости пройтись по участку в темное время суток выключатель актуален у входа в здание. Но если вы прошли вечером в баню, разве необходимо, чтобы свет горел все время, пока вы там моетесь?

Для решения таких задач и предназначен датчик движения.

Конструкция датчика движения

На самом деле датчик улавливает не всякое движение. На брошенный камень он вряд ли среагирует. Перемещающийся предмет должен иметь температуру, схожую с температурой тела человека. Сенсор реагирует на инфракрасные лучи, которые исходят от живых объектов, для чего перед ним установлен фильтр, отсекающих видимый свет. Да и сам фотоэлемент работает только при попадании на него излучения в инфракрасном диапазоне.

Для того, чтобы уметь различать движение, устройство снабжено не одним, а группой датчиков, называемых пиродетекторами. Они направлены в пространстве в разные стороны. Вся зона, контролируемая им в целом, делится между отдельными пиродетекторами на узкие секторы. Помогает такому разделению оптическое устройство, называемое линзой Френеля. Она состоит их примыкающих друг к другу сегментов, представляющих собой элементы сечения сферической линзы. Получается, что каждый элемент линзы Френеля фокусирует на своем пиродетекторе световой поток из сектора пространства, на который он направлен.

При появлении в пределах видимости детектора движения объекта тепловые лучи от него попадают через участок линзы на один из фотоэлементов. Его сопротивление изменяется, что фиксируется электронной схемой прибора. Но срабатывания устройства пока не происходит.

Затем объект смещается в зону ответственности следующего элемента, вызывая его срабатывание. При этом сигнал от предыдущего пиродетектора пропадает. Получив данные об изменении в работе сенсоров, электронная схема устройства распознает, что в контролируемой зоне происходит движение. Формируется сигнал на срабатывание выходного реле.

Все время, пока объект движется, происходит фиксация его излучения разными пиродетекторами через секторы линзы Френеля. Состояние сигнала на выходе не изменяется. Как только объект покинет контролируемую зону, сигналы на входе пиродетекторов исчезают. Устройство выжидает заранее установленную (пользователем или заводом-изготовителем) паузу. Затем отключает выходное реле. Время паузы необходимо, чтобы дать возможность объекту не только останавливаться в процессе движения, но и двигаться прямо на датчик, не пересекая зоны ответственности отдельных его элементов.

Характеристики датчиков движения

В зависимости от чувствительности пиродетекторов изменяется зона охвата устройства (радиус действия). Это минимально возможное расстояние до движущегося предмета, на котором происходит срабатывание. Этот параметр необходимо учитывать при покупке устройства, для чего измеряется глубина контролируемой территории.

Следующий параметр, который учитывается при выборе датчика, это угол обнаружения в горизонтальной плоскости. Он варьируется в пределах 60 – 360 градусов. Для коридоров и небольших помещений достаточно иметь датчик движения с небольшим углом обнаружения. Для контроля уличных территорий целесообразнее применять устройства с большими значениями углов обзора.

В вертикальной плоскости зрение сенсора тоже ограничено. Он реагирует на объекты в довольно узком секторе: 15-20 градусов. Это нужно учитывать при выборе высоты установки устройства. Если сенсор подвешен высоко и будет «смотреть» на мир под большим углом, неизбежно появление мертвых зон вблизи и вдали от него. Несмотря на то, что чувствительность позволяет реагировать на движение на таком расстоянии, датчик срабатывать не будет.

[ads-pc-1][ads-mob-1]

Время до отключения сигнала на выходе после срабатывания может регулироваться пользователем в определенном диапазоне. Для этого на корпусе датчике предусматривают соответствующий орган управления, а в паспорте – указывают диапазон изменения времени. Но оно может быть и фиксированным, тогда его величину указывают на корпусе или в паспорте устройства.

Дополнительно у датчика движения может регулироваться и его чувствительность. Так можно уменьшить его радиус действия или отстроить от срабатывания от мелких объектов (собак, кошек).

Для использования в схемах управления освещения применяют специализированные датчики движения. Они снабжены фотоэлементом, регистрирующим освещенность территории. В самом деле: зачем включать свет днем, насколько бы интенсивное движение вокруг не происходило? Эти датчики могут иметь дополнительную регулировку величины освещенности, при которой реакция на движение будет передаваться на выходное реле.

Конструктивно датчики движения различаются по степени защиты от попадания влаги и пыли внутрь корпуса (IP20 – для помещений, IP55 – для монтажа на улице). А также по способу установки: поворотные, угловые, настенные.

Схемы подключения датчиков движения

Типовая схема подключения датчика движения не отличается сложностью. Внутри установлены клеммы:

L	Подключение фазного провода
N	Подключение нулевого провода
L↑ или А	Подключение нагрузки
РЕ	Подключение вывода заземления

Фазный и нулевой проводники, подключенные к выводам «L» и «N», обеспечивают питание самого датчика. Выходное реле его подключено между фазным контактом «L» и выводом для подключения нагрузки. Поэтому осветительный прибор требуется подключить между выводом «А» и нулевым проводом.

Вывод «РЕ» в некоторых моделях может отсутствовать. Через него происходит подсоединение заземляющей жилы питающего кабеля к РЕ-жиле кабеля, идущего к светильникам.

Но такая схема подключения датчика движения имеет ряд недостатков, первый из которых – ограничение по мощности подключаемых осветительных приборов. В паспорте устройства указан максимально возможный ток нагрузки. Это тот ток, включать и отключать который могут контакты выходного реле без вреда для себя. Превышение этого параметра приведет к оплавлению контактов, что равносильно выходу из строя датчика в целом – реле не является расходным элементом, подлежащим замене.

То же самое может произойти и в результате короткого замыкания в линии, коммутируемой датчиком. Конечно, при этом сработает защита автоматического выключателя, через который подключено освещение. Но за время срабатывания контакты испытают некоторое тепловое воздействие. Несколько таких коротких замыканий и датчик начнет неуверенно включать освещение, его контакты будут искрить и дополнительно нагреваться. Полный выход его из строя будет неизбежен.

Если датчик дешевый, то обращать внимание на этот факт не стоит. Но если его стоимость ощутима, а вероятность замыканий из-за протяженности отходящих линий возрастает – лучше использовать его совместно с малогабаритным пускателем.

Катушка пускателя подключается к датчику так, как подключается к нему нагрузка. А питание на светильники отправляется через его силовые контакты. Сам пускатель размещается в распределительном щитке, номинальный ток его силовых контактов выбирается по суммарному току нагрузки светильников. Датчик соединяется со щитком кабелем небольшого сечения.

Достоинством такой схемы управления является еще и то, что место установки датчика можно оперативно поменять, если его работа будет неэффективной. Переложить один кабель проще, чем два или более.

А еще – пускателем можно дополнительно управлять из другого места. Зачем? Об этом – далее.

Схема подключения датчика с выключателем

Представим себе ситуацию: вы вышли вечером полюбоваться своим участком. Присели на скамейку, и через некоторое время свет погас. Логично: ведь вы не двигаетесь, а датчик движения, понимая, что перемещения на участке подошли к концу, свет отключил.

Но еще неприятнее выполнять вечером какую-нибудь работу, не требующую перемещений по территории. Например, ремонтировать замок входной двери. Датчик будет регулярно гасить свет, а чтобы его зажечь, придется поменять положение в пространстве.

То же самое касается и квартиры: мало ли, какие действия потребуется выполнить поздним вечером. Не использовать же фонарь при работоспособном освещении?

Еще одна необходимость использовать выключатель света с датчиком движения возникает при замене лампочек или ремонте светильников. Выполнить эту работу лучше всего при свете дня, мало экстремалов, любящих творить подобное по ночам. Но днем светло, датчик освещенности не разрешит работать устройству контролирующему движение. Можно, конечно, закрыть глазок фотодетектора рукой, но зачем такие сложности? Проще все предусмотреть заранее, выполнив подключение датчика движения для освещения с выключателем.

Для этого используется обычный клавишный выключатель. Место его размещения выбирается из условий удобства использования. Подключение датчика движения через этот выключатель производится параллельно контактам выходного реле устройства, то есть, к «L» и «А». Выключатель с датчиком движения позволяет включить свет в любое время суток и вне зависимости от наличия перемещений в контролируемой зоне.

Но ведь может возникнуть и ситуация, когда свет совсем не нужен. Например, если потребуется покинуть дачу на несколько дней. Мало ли кто зайдет на территорию, пусть знает: темно, значит, дома никого нет.

Еще один вариант с необходимостью отключения системы управления освещением: появление на контролируемой территории домашних животных, от габаритов которых ранее датчик отстроен не был. После десятка внезапных включений света неизбежно появляется желание выкрутить лампочку.

Логичным ходом было бы использование датчика движения с выключателем, соединенного последовательно с его схемой и отключающего фазу от вывода «L». Если в схеме не используется выключатель для принудительного включения (допустим, он не нужен), то это – разумная мера. Но иметь два коммутационных элемента – внести путаницу в управление освещением. Выход – использовать для этой цели двухклавишный выключатель, но не все они годятся для этого. Подойдет только модель, в которой обе клавиши управляют независимыми друг от друга электрически контактными системами, имеющими переключающие контакты. Такие переключатели используются для управления включением света с двух мест.

Но есть выход проще. Для этого датчик движения вместе с коммутируемыми им осветительными приборами подключается в щитке к персональному автоматическому выключателю. Его отключение приведет к гарантированному прекращению работы осветительных приборов.

Схема с магнитным пускателем, применяющаяся для увеличения мощности, позволяет с легкостью реализовать как принудительное включение света, так и принудительное его выключение. Для включения провода от клавишного выключателя также подключаются параллельно соответствующей цепи от датчика движения, но коммутацию можно провести в распределительном щитке, где стоит пускатель. А вывести из-под управления датчиком движения можно не все осветительные приборы, а только часть их, для чего от щитка к ним должны идти раздельные кабельные линии.

В общем, с помощью датчика движения можно реализовывать разные логические схемы работы освещения. Главное: точно знать, что вы хотите получить на выходе.

Датчик движения и освещенность

Как уже было указано, датчики движения иногда дополняют датчиками освещенности. Но этот симбиоз далеко не всегда дает положительные результаты.

Устанавливают датчики движения так, чтобы свет от включившихся фонарей на них не попадал. Если этого не избежать, то датчик освещенности будет ложно срабатывать. Иногда оказывается удобнее использовать не встроенный, а отдельный датчик освещенности, расположенный в другом, защищенном от света фонарей, месте. В этом случае питание на вывод «L» датчика движения подключают через контакты датчика освещения.

Интеллектуальный датчик движения PIR

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

верхний

Магазин по категориям

Счет

Инструменты сайта

Перейти в конец галереи изображений

8 фото

Перейти к началу галереи изображений

Обзор

Регулируемый ИК-переключатель автоматически активирует подключенные светодиоды 12 В постоянного тока при обнаружении движения человека. Регулируемая чувствительность и время включения. Можно настроить на любой период времени от 30 секунд до 9 минут. Диапазон обнаружения движения находится в пределах 7 метров и 160 градусов от центра датчика PIR. Штекерный и гнездовой разъемы питания 5,5 мм для линейного подключения к нашим блокам питания серии CPS. Один канал — максимальная нагрузка 5 А. 12 В постоянного тока.

2 года

Super Bright LEDs, Inc. предлагает 2-летнюю гарантию на защиту от заводских дефектов и неисправностей. Если вы столкнулись с отказом светодиода или другого компонента, не вызванным небрежностью, небрежным обращением, несанкционированным ремонтом или разборкой, мы заменим продукт в течение гарантийного срока. В случае, если конкретный продукт больше не доступен, можно заменить продукт равной стоимости или подарочную карту на стоимость продукта.

Подробнее

Аналогичные ИК-датчики и бесконтактные датчики

	Тип	Ампер	Ампер на канал	Тип входного соединения	Особые возможности	Цена
ПЛС-3А		3 А	3 А/канал	Соединитель ствола
ТЛС-3А		3 А	3 А/канал	Соединитель ствола
ЛПИР-8А	Пассивный датчик движения	8 А	8 А/канал	Винтовые клеммы	Датчик движения
ЛПИР-5А-ВНТ		5 А	5 А/канал	Соединитель ствола
ЛПИР-6А	Пассивный датчик движения	6 А	6 А/канал	Винтовые клеммы	Датчик движения

Аксессуары и блоки питания

Все аксессуары

Установочные материалы

Соединители

Аксессуары Links

Категория аксессуаров

Отзывы

Напишите свой собственный отзыв

Руководство по написанию отзывов

superbrightleds. com читает и утверждает все отзывы, прежде чем размещать их на веб-сайте. Ниже вы найдете список причин, по которым ваш отзыв может быть отклонен.

• Текст отзыва не относится к продукту
• Оскорбительные и оскорбительные выражения
• Фотографии не относятся к рассматриваемому товару
• Любое нарушение законов и/или материалов, защищенных авторским правом
• Несвязанные гиперссылки/URL

Детектор движения

Руководство пользователя – Vernier

Код заказа: MD-BTD

• Перейти на страницу продукта
• Загрузить руководство в формате PDF

Детектор движения используется для сбора данных о положении, скорости и ускорении движущихся объектов. Учащиеся могут изучать различные движения с помощью детектора движения, в том числе

• Ходьба к детектору движения и от него
• Динамика тележек, движущихся по рельсам
• Объекты в простом гармоническом движении, такие как масса, подвешенная на пружине
• Маятниковые движения
• Предметы, брошенные или подброшенные вверх
• Подпрыгивающий объект

Примечание. Изделия Vernier предназначены для использования в образовательных целях. Наши продукты не предназначены и не рекомендуются для каких-либо промышленных, медицинских или коммерческих процессов, таких как жизнеобеспечение, диагностика пациентов, контроль производственного процесса или промышленные испытания любого рода.

Что включено

• Детектор движения
• Кабель цифрового датчика

Совместимое программное обеспечение и интерфейсы

Выберите платформу ниже, чтобы увидеть ее требования совместимости.

LabQuest

Интерфейс	Приложение LabQuest
LabQuest 3	Полная поддержка
LabQuest 2 (discontinued)	Full support
LabQuest (discontinued)	Full support

Computers

	Software
Interface	Graphical Analysis App для компьютеров	Logger Pro	Logger Lite
LabQuest Mini	Полная поддержка	Full support	Full support
LabQuest 3	Full support	Full support	Incompatible
LabQuest 2 (discontinued)	Full support	Full support	Full support
LabQuest Stream	Полная поддержка 1	Полная поддержка	Полная поддержка 1
LabQuest (снято с производства)	Full support	Full support	Full support
LabPro (discontinued)	Incompatible	Full support	Full support

Compatibility Notes

1. Connect LabQuest Stream via USB. Беспроводное соединение не поддерживается.

Chromebook

	Программное обеспечение
Интерфейс	Приложение для графического анализа для Chrome
LabQuest Mini	Full support
LabQuest 3	Full support
LabQuest 2 (discontinued)	Full support
LabQuest Stream	Full support 1
LabQuest (снято с производства)	Полная поддержка

Примечания по совместимости

1. Подключение LabQuest Stream через USB. Беспроводное соединение не поддерживается.

iOS

	Software
Interface	Graphical Analysis App for iOS	Graphical Analysis GW for iOS
LabQuest Stream	Full support	Full support
LabQuest 3	Полная поддержка 1	Полная поддержка 1
LabQuest 2 (снято с производства)	Полная поддержка 1	Полная поддержка 1

Примечания по совместимости

1. Устройства iOS и Android ^™ могут подключаться к LabQuest 2 или Data Sharing 3 только через Wireless.

Android

	Software
Interface	Graphical Analysis App for Android	Graphical Analysis GW for Android
LabQuest Stream	Full support	Full support
LabQuest 3	Full support 1	Full support 1
LabQuest 2 (discontinued)	Full support 1	Full support 1

Примечания по совместимости

1. Устройства iOS и Android ^™ могут подключаться к LabQuest 2 или LabQuest 3 только через Wireless Data Sharing.

ArduinoLabVIEW

	Software
Interface	NI LabVIEW
SensorDAQ (discontinued)	Full support
Vernier myDAQ Adapter	Full support
LabQuest Mini	Полная поддержка
LabQuest Stream	Полная поддержка
LabQuest 3	Full support
LabQuest 2 (discontinued)	Full support
LabQuest (discontinued)	Full support

Texas Instruments

	Software
Interface	EasyData	DataMate	DataQuest	Программное обеспечение TI-Nspire
CBL 2	Полная поддержка 1	Full support 1 2	Incompatible	Incompatible
LabPro (discontinued)	Full support 1	Full support 1 2	Incompatible	Incompatible
Лабораторная подставка TI-Nspire (снято с производства)	Несовместимый	Несовместимый	Полная поддержка	Полная поддержка

Примечания по совместимости

1. Интерфейсы CBL 2 и LabPro нельзя использовать с калькуляторами TI-84 Plus CE.
2. DataMate нельзя использовать с калькуляторами TI-84 Plus с цветным экраном; используйте EasyData с этими калькуляторами.

Начало работы

1. Подключите датчик к интерфейсу (LabQuest Mini, LabQuest 2 и т. д.).
2. Запустите соответствующее программное обеспечение для сбора данных (Logger Pro , Logger Lite, приложение LabQuest), если оно еще не запущено, и выберите «Создать» в меню «Файл».

Программное обеспечение определит датчик и загрузит настройки сбора данных по умолчанию. Теперь вы готовы к сбору данных.

Если вы собираете данные с помощью Chromebook™, мобильного устройства, такого как iPad ^® или планшет Android™, или беспроводного датчика или интерфейса Vernier, перейдите по следующей ссылке для получения актуальной информации о подключении:

www.vernier.com/start/md-btd

Использование изделия

Подключите датчик, следуя инструкциям раздела «Начало работы» данного руководства пользователя.

Примечание: Подключите датчик движения к интерфейсу с помощью прилагаемого кабеля цифрового датчика. Подключите кабель к порту DIG/SONIC на боковой стороне детектора движения. Подключите другой конец кабеля к порту DIG на интерфейсе.

Вот несколько советов для получения хороших результатов с детектором движения:

• Детектор движения может измерять объекты на расстоянии от 0,15 м до 6 м. Короткое минимальное расстояние до цели позволяет объектам приближаться к детектору, что уменьшает паразитные отражения.
• Детектор движения имеет поворотную головку, которая помогает точно наводить датчик. Например, если вы хотите измерить движение маленькой игрушечной машинки на наклонной плоскости, вы можете положить детектор движения на ее спину и повернуть головку детектора движения так, чтобы она была перпендикулярна плоскости.
• Детектор движения имеет переключатель чувствительности, расположенный под поворотной головкой детектора движения. Чтобы получить к нему доступ, просто поверните головку детектора в сторону от корпуса детектора.
  • Сдвиньте переключатель чувствительности вправо, чтобы установить переключатель в положение мяча/ходьбы. Эту настройку лучше всего использовать для таких экспериментов, как изучение движения человека, идущего взад и вперед перед детектором движения, подбрасывания мяча в воздух, движения маятника и любого другого движения, включающего относительно большие расстояния или с объектами, которые плохие отражатели (например, кофейные фильтры).
  • Параметр Чувствительность дорожки хорошо работает при изучении движения тележек на дорожках, таких как Dynamics Cart and Track System, или движений, при которых вы хотите устранить паразитные отражения от объектов, находящихся рядом с лучом датчика.

Видео

Калибровка

Вы не можете выполнить традиционную двухточечную калибровку детектора движения. Но в большинстве случаев калибровка не нужна. Вы можете внести несколько корректировок в показания, обнулив и изменив направление системы координат. Подробную информацию о том, как настроить показания детектора движения, можно найти на сайте www.vernier.com/til/29.72/

Технические характеристики

Диапазон	от 0,15 до 6 м
Разрешение	1 мм

Как работает датчик

Этот детектор движения излучает короткие всплески ультразвуковых волн от золотой фольги преобразователя. Эти волны заполняют конусообразную область примерно в 15–20° от оси центральной линии луча. Детектор движения затем «слушает» эхо этих ультразвуковых волн, возвращающихся к нему. Оборудование измеряет, сколько времени требуется ультразвуковым волнам, чтобы совершить путешествие от детектора движения к объекту и обратно. Используя это время и скорость звука в воздухе, определяют расстояние до ближайшего объекта.

Обратите внимание, что Детектор движения сообщит расстояние до ближайшего объекта, создающего достаточно сильное эхо. Детектор движения может улавливать объекты, такие как стулья и столы, в конусе ультразвука.

Чувствительность схемы обнаружения эха автоматически увеличивается ступенчато каждые несколько миллисекунд по мере прохождения ультразвука вперед и назад. Это делается для того, чтобы эхо-сигналы от удаленных объектов были слабее.

Поиск и устранение неисправностей

Наиболее часто сообщаемые проблемы с детектором движения заключаются в том, что он не работает на определенном расстоянии или что график очень зашумлен. Попробуйте эти советы по устранению неполадок в таких ситуациях.

1. Посмотрите, влияет ли переключатель чувствительности. Установите переключатель чувствительности в другое положение и повторите эксперимент. Это изменение может решить проблему.
2. Детектор движения не работает за пределами определенного расстояния (например, он не обнаруживает ничего дальше 1,2 м). Вот что нужно проверить, если у вас возникла эта проблема:
   • Проверка наличия подвижных предметов (учебники, кольцевые подставки и т.п.) в конусе УЗИ. Если возможно, переместите эти объекты за пределы измерительного конуса. Чтобы вызвать проблемы, может не потребоваться очень большой объект.
   • Проверка наличия неподвижного объекта (стул, стол и т.п.) в конусе ультразвука. Этот объект может быть обнаружен, когда вы пытаетесь изучить объект, находящийся дальше. Чтобы вызвать проблемы, может не потребоваться очень большой объект. Если у вас возникли проблемы со стационарным объектом, вызывающим нежелательные эхо, попробуйте настроить оборудование так, чтобы объекты не находились в конусе, или накройте объект тканью. Это сводит к минимуму отражение ультразвука.
   • Также обратите внимание, что конус ультразвука простирается вниз от центральной линии. Это может вызвать проблемы, если вы используете детектор движения на твердой горизонтальной поверхности. В этих случаях попробуйте повернуть головку детектора движения, чтобы направить его немного вверх.

3. Зашумленные или ошибочные данные могут быть вызваны рядом причин. Вот несколько советов.
   • Иногда другие источники звука могут вызывать проблемы. Наличие другого источника ультразвуковых волн в том же частотном диапазоне приведет к ошибочным показаниям. Примеры включают двигатели и вентиляторы, воздуходувки, звук, издаваемый воздухом, выходящим из отверстий на воздушной трассе, и т. д. Постарайтесь устранить эти источники шума. Если вы используете воздушную дорожку, попробуйте изменить объем воздушного потока.
   • Убедитесь, что детектор движения не расположен близко к компьютеру или монитору компьютера.
   • Если в помещении, в котором используется детектор движения, много твердых звукоотражающих поверхностей, вы можете получить странные эффекты, вызванные отражением ультразвука по комнате. Между детектором движения и звуковым отражателем можно установить стоячие волны. Попробуйте положить ткань горизонтально перед детектором движения и под ним. Иногда это помогает устранить ультразвук, который «проскакивает» в датчик движения.
   • Попробуйте изменить скорость сбора данных. Иногда детекторы движения работают лучше на одной скорости передачи данных, чем на другой. Частоты выше 30 Гц плохо работают в акустически живых помещениях.
   • Если вы изучаете движущихся людей, попросите их держать большой плоский предмет (например, большую книгу или коробку из-под пиццы) в качестве отражателя. Если у вас неровная отражающая поверхность, иногда волны будут отражаться обратно к преобразователю, а иногда нет. Результаты будут казаться ошибочными.

Отличное обсуждение теории и работы детектора движения можно найти в «Физических и технических характеристиках ультразвуковых гидролокационных систем», Дэн МакИсаак и Ари Хамалайнен, The Physics Teacher 40 , 39–46 (январь 2002 г.).

Дополнительные советы по устранению неполадок и ответы на часто задаваемые вопросы см. на сайте www.vernier.com/til/1374/

.

Информация о ремонте

Если вы просмотрели соответствующие видеоролики о продукте, выполнили действия по устранению неполадок, но по-прежнему испытываете проблемы с детектором движения, обратитесь в службу технической поддержки Vernier по адресу [email protected] или позвоните по телефону 888-837-6437. Специалисты службы поддержки будут работать с вами, чтобы определить, нужно ли отправить устройство на ремонт. В это время будет выдан номер разрешения на возврат товара (RMA) и будут сообщены инструкции о том, как вернуть устройство для ремонта.

Аксессуары/Запасные части

Товар	Код заказа
Кабель цифрового датчика	МДК-БТД
Цифровой кабель-удлинитель	EXT-BTD
Зажим датчика движения	MD-ЗАЖИМ

Гарантия

Vernier гарантирует, что данное изделие не имеет дефектов материалов и изготовления в течение пяти лет с даты отгрузки покупателю.
