Подключение датчика движения к фонарю: пошаговая инструкция по установке — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить датчик движения к уличному фонарю. Какие инструменты понадобятся для монтажа. На что обратить внимание при выборе и настройке датчика движения. Схемы подключения датчика движения к освещению.

Содержание

Принцип работы датчика движения для освещения

Датчик движения для освещения — это устройство, которое автоматически включает и выключает свет при обнаружении движения в зоне своего действия. Принцип работы датчика основан на регистрации изменений инфракрасного (теплового) излучения движущихся объектов.

Основные компоненты датчика движения:

Инфракрасный сенсор — улавливает тепловое излучение
Линза Френеля — фокусирует ИК-излучение на сенсоре
Электронная схема обработки сигнала
Реле для включения/выключения нагрузки

Когда человек или другой теплый объект попадает в зону обнаружения, датчик фиксирует изменение теплового фона и подает сигнал на включение света. После прекращения движения свет отключается через заданный интервал времени.

Выбор подходящего датчика движения для уличного освещения

При выборе датчика движения для подключения к уличному фонарю следует учитывать несколько важных параметров:

1. Угол обзора

Для освещения входа в дом или небольшой площадки достаточно датчика с углом 120-180°. Для контроля большей территории подойдет датчик с углом обзора 360°.

2. Дальность обнаружения

Стандартная дальность — 5-12 м. Для освещения больших участков выбирайте датчики с радиусом действия 20 м и более.

3. Степень защиты

Для использования на улице необходим датчик со степенью защиты не ниже IP44. Оптимальный вариант — IP65.

4. Нагрузочная способность

Мощность подключаемых светильников не должна превышать максимально допустимую нагрузку датчика.

5. Регулировки

Желательно наличие регулировок чувствительности, времени работы и уровня освещенности.

Необходимые инструменты и материалы для монтажа

Для подключения датчика движения к уличному фонарю понадобятся:

Отвертки плоская и крестовая
Кусачки или стриппер для зачистки проводов
Индикаторная отвертка
Изоляционная лента
Клеммные колодки
Провода для соединения
Сам датчик движения
Уличный светильник

Пошаговая инструкция по подключению датчика движения к фонарю

Процесс установки и подключения датчика движения к уличному светильнику включает следующие этапы:

Обесточьте линию освещения, к которой будет подключаться фонарь с датчиком.
Определите место установки датчика движения. Оптимальная высота — 2-3 метра от земли.
Закрепите датчик движения на стене или другой поверхности согласно инструкции.
Подключите провода питания и нагрузки к клеммам датчика движения по схеме.
Соедините выходные провода датчика с проводами светильника.
Изолируйте все соединения изолентой или с помощью клеммных колодок.
Проверьте правильность и надежность всех соединений.
Включите питание и протестируйте работу системы.

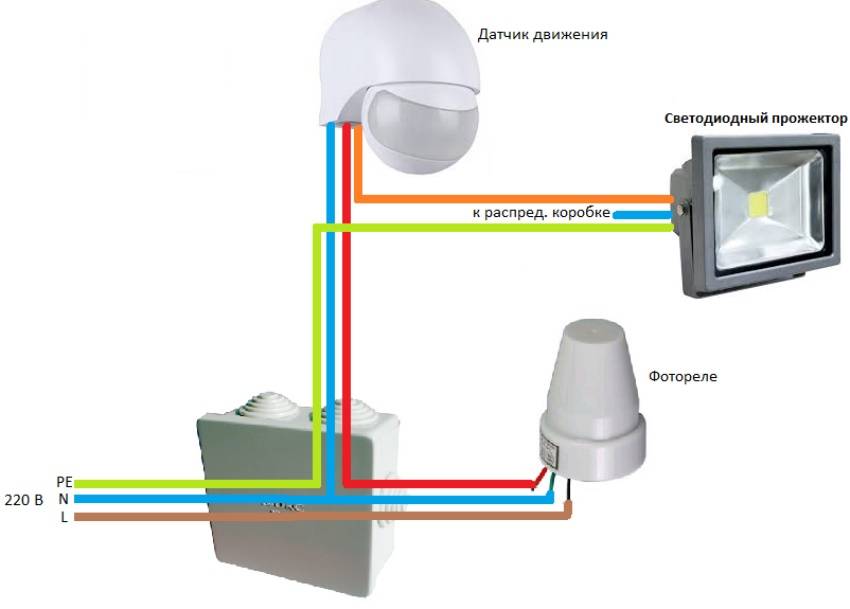

Схемы подключения датчика движения к освещению

Существует несколько вариантов подключения датчика движения к светильнику:

1. Простая схема

Датчик подключается в разрыв фазного провода между источником питания и светильником. Нейтраль подключается напрямую.

2. Схема с выключателем

Добавляется выключатель, позволяющий принудительно включать освещение в обход датчика.

3. Параллельное подключение нескольких датчиков

Несколько датчиков подключаются параллельно для увеличения зоны обнаружения.

Настройка датчика движения для корректной работы

После монтажа необходимо правильно настроить датчик движения:

1. Регулировка чувствительности

Настройте оптимальную чувствительность, чтобы датчик не реагировал на мелких животных.

2. Установка времени работы

Задайте нужную продолжительность работы освещения после срабатывания датчика.

3. Настройка уровня освещенности

Отрегулируйте порог срабатывания в зависимости от освещения, чтобы датчик не включался днем.

4. Корректировка зоны обнаружения

При необходимости ограничьте зону действия датчика с помощью заслонок.

Преимущества использования датчиков движения для освещения

Установка датчиков движения для управления уличным освещением дает ряд преимуществ:

Экономия электроэнергии за счет автоматического выключения света
Повышение безопасности территории
Комфорт при перемещении в темное время суток
Отпугивание непрошеных гостей
Увеличение срока службы ламп

Возможные проблемы при эксплуатации и способы их устранения

При использовании датчиков движения для освещения могут возникать следующие проблемы:

1. Ложные срабатывания

Причины: слишком высокая чувствительность, помехи от источников тепла. Решение: отрегулируйте чувствительность, измените положение датчика.

2. Датчик не включает свет

Возможные причины: неправильное подключение, выход из строя. Проверьте подключение и исправность датчика.

3. Свет не выключается

Причина: постоянное наличие движения в зоне действия. Ограничьте зону обнаружения или измените расположение датчика.

При правильном выборе, монтаже и настройке датчик движения обеспечит комфортное и экономичное освещение придомовой территории. В случае затруднений с подключением рекомендуется обратиться к квалифицированному электрику.

Как подцепить датчик движения к фонарю. Как подключить датчик движения для освещения

На старой машине стояла специальная приблуда (реле Незабудка-2), которая включала свет через несколько секунд после запуска мотора, когда разбирал машину куда то задевал и найти не смог. В интернете много информации как можно сделать, чтобы свет включался сам. Есть схемы как подцепить на провод возбуждения генератора, подключение к датчику давления масла(этот вариант я и выбрал, так как показался более простой) Потребовалось для всего этого дела 2 реле. Одно 5-ти контактное и одно 4-х контактное, ну и естесственно предохранитель, как же без него то). Все собрал, подключил, работает)принцип работы наверное понятен всем, но для особенных все таки думаю стоит пояснить: аварийный датчик давления на заглушенном моторе — разомкнут. как только заводишь мотор, появилось давление датчик замыкает и замыкает массу на управление реле. Разместил всю эту приблуду под панелью.

пользовался данной схемой

Навел порядок в багажнике, все ключи попрятал, огнетушитель и прочие жидкости закрепил, красотаааа))))

Затонировал боковые передние стекла, китайкой 35%. Съемка уже вся затерлась и стала до ужаса мутной пришлось выкинуть и затонироваться обычной пленкой. Мне нравится, все хорошо видно))) Остался тонер, делать нех. ааааайда колхозить, захерачил фары тонером, так от делать нечего. Смотрится прикольно на мой взгляд, сфоткал и содрал, чистые фары красивее))) Нахер оно надо, не понимаю людей которые тонируют головной свет, это ж не видно ни хера наверное ночью…

В современном мире практически все процессы тяготеют к автоматизации. Именно поэтому такие устройства, как датчики движения и датчики присутствия , все прочнее входят в нашу жизнь, позволяя автоматизировать многие стандартные процессы.

Датчики этого типа бывают двух видов:

датчики движения;
датчики присутствия.

Принцип действия датчиков.

Датчики движения или датчики присутствия реагируют на появление или изменение положения объекта, испускающего инфракрасный свет (тепло ), в радиусе обнаружения. Основой этих датчиков является фотоэлемент, на который попадают тепловые лучи.

Иногда датчики могут ошибочно срабатывать, так как многие бытовые приборы выделяют тепло. Например, распознавание человека на фоне работающей электроплиты практически не возможно.

Физическая природа видимого света и инфракрасных лучей одинаковая. В связи с этой особенностью основным детектирующим элементом устройства является фотоэлемент. При попадании инфракрасных лучей на фотоэлемент последний изменяет свои электрические параметры.

Интенсивность (яркость) инфракрасного света зависит от температуры объекта , который его испускает, в данном случае нас интересует больше человек. Чем излучение интенсивнее, тем более нагрето тело. Наоборот, более холодные объекты дают меньшую интенсивность излучения. Таким образом, в условиях помещения интенсивность инфракрасного излучения человеческого тела является максимальной, поэтому датчик реагирует именно на человека.

Датчики движения являются менее чувствительными к изменениям интенсивности потока инфракрасных лучей за счет ограниченных возможностей усилительного тракта.

В связи с этим датчики движения могут среагировать исключительно на движущегося человека .

Датчики присутствия реагируют на малейшие изменения положения тела, в том числе на неподвижно сидящего человека.

Основной характеристикой любого датчика, реагирующего на движение, является угол охвата (радиус обнаружения). Это объем помещения, в котором датчик может распознать движущийся объект и произвести срабатывание.

Как правило, в центре устройства датчика, в котором расположена плата обработки сигнала, находится фотоэлемент (пироэлектрический датчик). Этот фотоэлемент состоит из основной линзы, представленной множеством маленьких линз. Каждая из таких маленьких линз фокусирует свет на плоскость фотоэлемента. В результате меняются физические свойства фотоэлемента, происходит регистрация и усиление сигнала.

При движении человека из-за изменения его положения фокус луча с линзы на фотоэлемент теряется. Однако другая линза (фокусирующая луч) фокусирует луч из другой точки на фотоэлемент снова.

Сигнал снова восстанавливается. Таким образом, каждая линза охватывает свой конкретный сегмент в радиусе обнаружения. Следовательно, чем большим количеством микролинз обладает детектор, тем выше чувствительность всего датчика.

По тому же принципу работает и датчик присутствия. Однако основной его характеристикой будет радиус обнаружения неподвижного, например, сидячего человека.

Схема подключения инфракрасного датчика движения

Сразу оговоримся: поскольку конструктивно разные модели разных производителей датчиков различаются, то подключение лучше выполнять, предварительно изучив схему расположения клеммных элементов датчика , четко представляя, какую функцию несет конкретная клемма. Либо поручить подключение датчика движения квалифицированному электрику или электромонтажнику.

Подключение нагрузки и питания к датчику движения производится с соблюдением фазировки. Монтажная схема расположения фазы, нуля и заземления приводится в инструкции к датчику движения.

Нельзя путать фазировку при монтаже , поскольку это может привести к короткому замыканию, выходу из строя датчика или даже к пожару!

В месте установки датчика движения к нему подключается трехжильный кабель, который заводится в щиток. В щитке производится монтаж на клеммах с потребителем нагрузки и коммутация всей цепи в
электросеть.

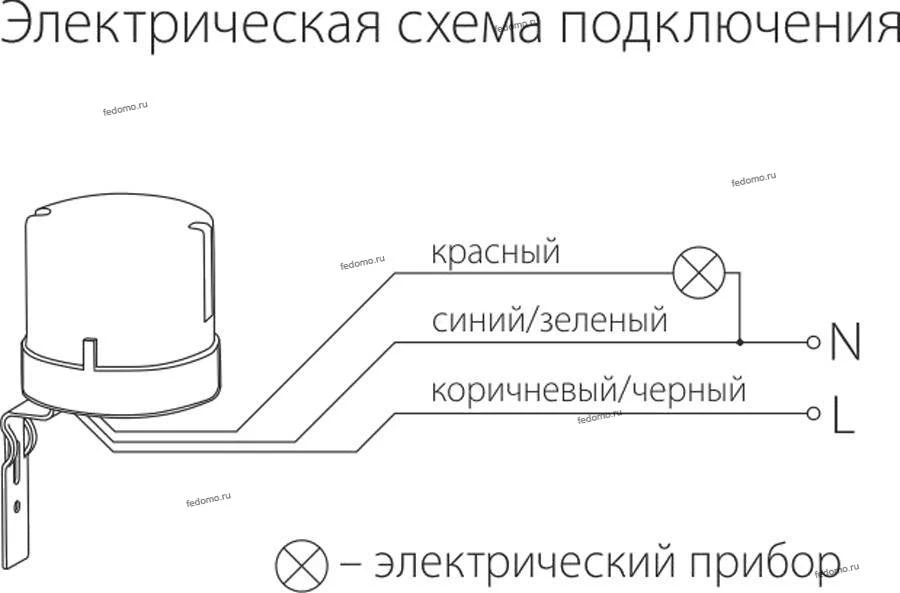

В технических паспортах (инструкциях) к датчикам движения всегда приводится принципиальная схема, объясняющая как подключить датчик движения. В этом случае наиболее употребимы обозначения:

L – фаза;
N – нуль;
LS – к нагрузке;

Поскольку датчик движения является выключателем, то теперь самое время рассмотреть непосредственно несколько схем подключения датчиков движения в прикладных решениях, то есть для практического применения.

Освещение входа в дом или подъезд

Датчик движения для освещения включается в электросеть через автоматический выключатель с использованием специальных клемм. Также к датчику движения подключается светильник. В отдельных случаях будет полезно зашунтировать параллельно датчик движения обыкновенным выключателем.

Применение этой наиболее простой схемы дает существенную экономию в расходе электроэнергии за счет отсутствия холостых потерь . То есть свет не будет гореть тогда, когда он никому не нужен, а загорится только в необходимый момент.

Освещение многоэтажного подъезда или длинного коридора

Датчики движения для включения света могут работать на единую нагрузку, соединенные по типу параллельных выключателей. Например, человек движется с этажа на этаж либо проходит через длинный коридор. Датчики движения, установленные с учетом радиуса обнаружения, последовательно срабатывают, когда человек проходит от датчика к датчику . При этом свет остается постоянно включенным, пока человек движется. Даже не моргая.

Датчики движения, обеспечивающие линию прохода, вместе со светильниками подключаются параллельно друг другу, как обычные выключатели — через общий автоматический выключатель . В отдельных случаях будет полезно зашунтировать параллельно цепь включения обыкновенным выключателем.

Датчик движения в подъезде (модификация с диммером)

Диммер – специальное устройство, ограничивающее токовую нагрузку на лампе. Фактически это аналог реостата, который хорошо знаком всем из школьного курса физики. Диммеры бывают совершенно разных типов. Основная функция диммера в нашем случае – это понизить ток на лампе , тем самым резко увеличить срок ее службы.

Также можно использовать диммеры с плавным стартом, в этом случае экономия на самих лампах будет весьма значительной. Кроме этого, поскольку диммер снижает токовую нагрузку приемника, дополнительно будет экономия непосредственно по расходу электроэнергии.

Когда человек заходит в подъезд, датчик движения срабатывает в течение пути следования человека. Диммер же в этом случае понижает ток на лампе. Как только человек вышел из радиуса обнаружения, происходит размыкание цепи, свет гаснет.

Такой вариант можно предложить, например, для объектов жилищно-коммунального хозяйства, а также для совершенно различных объектов.

Датчик движения включается в электросеть через автоматический выключатель с использованием специальных клемм. К датчику движения подключается светильник с последовательно подключенным диммером. Иногда будет полезно зашунтировать параллельно датчик движения обыкновенным выключателем. Это часто требуется для того, чтобы принудительно включить свет, например, при выходе из строя датчика движения или хозяйственных целей.

Освещение и вытяжка в курилке

Хотите установить ? По ссылке Вы узнаете о принципе ее работы, что поможет избежать ошибок при установке.

Зачастую, работники, которые посещают курительные комнаты, забывают после курения выключить свет. Тем не менее особенность курилки заключается в том, что после выхода людей вытяжной вентилятор должен какое-то время еще работать, чтобы уменьшить количество дыма. Именно для этого предназначена эта схема включения.

Принцип действия следующий.

Первый датчик подключен в цепь освещения и срабатывает при входе людей. При выходе людей из помещения датчик сразу размыкает цепь, свет гаснет.
Второй датчик включен в цепь вентилятора, но имеет необходимую отсечку по времени. Таким образом, при входе людей вентилятор начинает работать, а при выходе он продолжает работать в соответствии со временем отсечки.

Подключение датчика движения для освещения: что как и для чего

Оглавление:
Подключение датчика движения для освещения: схема подсоединения
Устройство датчика движения для освещения: нюансы выбора
Настройка датчика движения для освещения: важные моменты

Экономить на освещении дачного участка не так уж и трудно, как кажется на самом деле – для этого даже необязательно постоянно дергать выключатель вверх и вниз. Сегодня существует такое прекрасное устройство, как датчик движения, которое фиксирует присутствие человека в освещаемой тем или иным светильником зоне и автоматически включает и выключает свет. Штука довольно удобная, но, как говорится, не без недостатков – кроме присутствия человека, она с таким же успехом реагирует и на другие движущиеся объекты (кошек, собак и даже птичек). В принципе, при правильной регулировке этого недостатка можно избежать. В данной статье вместе с сайтом moyadacha.org мы подробно разберемся с этим устройством – мы рассмотрим вопрос, как производится настройка и подключение датчика движения для освещения?

Установка датчиков движения для освещения фото

Подключение датчика движения для освещения: схема подсоединения

По большому счету, сегодня легко и без особых затруднений можно приобрести осветительные приборы с уже встроенными датчиками движения. Но здесь возникает вопрос, куда девать те светильники, которые уже имеются? Не выбрасывать же их на помойку, в самом деле? Как вариант, купить отдельно датчик движения и подсоединить его к уже установленному фонарю или какому-либо другому осветительному прибору. Датчиком движения можно оборудовать даже простой патрон с лампочкой – мало того, делается это очень просто, и у человека, знакомого с элементарными понятиями в электричестве, эта работа затруднений вообще не вызовет. Установка датчиков движения для освежения сравнима с монтажом обычной розетки или выключателя.

Существует две схемы подключения датчика движения – вернее даже сказать, что одна, только в простом и несколько модернизированном виде.

Стандартная схема подключения датчика движения. У любого датчика на выходе имеется клеммная коробка на три ячейки – попросту говоря, из него выходит 3 провода. Опять не правильно – выходит из нее только один провод, а два других входят, так как это подача питания (фаза и ноль). С ними должно быть все более или менее понятно, и грубо говоря, они подсоединяются к соответствующим проводам электрической проводки. Выходящий третий провод, как правило, черного цвета, это управляемая датчиком фаза – она ведется прямиком к светильнику. Ноль для светильника берется с клеммника – с входящего провода. В гнездо клеммы просто вставляется не один входной провод, а два – второй, как было уже сказано, подключается непосредственно к светильнику.
Устройство датчика движения для освещения фото
Вторая схема хороша тем, что в ней дополнительно задействован выключатель, что дает возможность обесточивать осветительную цепь в ручном режиме. Зачем это нужно? Дело в том, что датчик спустя небольшой промежуток времени после включения светильника отключает его, если перестает улавливать движение – если свет нужен на длительное время, то его можно включить или выключить, минуя датчик движения, как и говорилось выше, в ручном режиме. Этот выключатель подсоединяется своим входным контактом к приходящей на датчик фазе, а выходным контактом к исходящей с датчика фазе.

Как видите, все просто, и вопрос, как подключить датчик движения для освещения на даче, отнюдь не является сложным – особенно если взглянуть на прилагаемые схемы, на которых все подробно показано. Или же можно посмотреть небольшой видеоролик, раскрывающий все тайны подключения датчика движения для освещения.

Устройство датчика движения для освещения: нюансы выбора

С точки зрения электротехники датчик движения устроен, можно сказать, элементарно, несмотря даже на видимую сложность его схемы, которая нужна больше для управления – по сути, это реле, реагирующее на сигналы маленького датчика, который улавливает движущиеся цели. Оставим схемы и принцип работы электротехникам – простому человеку они совсем не нужны. Самое главное – понимать принцип подключения и знать моменты, на которые необходимо обращать внимание при выборе данного приспособления. С первым мы уже более или менее разобрались, а вторым займемся сейчас. Нюансов выбора датчика движения не так уж и много.

Самое первое – это угол видимости. Здесь несколько вариантов. Во-первых, это датчики для настенных осветительных приборов – их угол восприятия составляет 180° по горизонту и 20° по вертикали. Для датчиков, которые монтируются на потолок или на садовый грунтовый светильник, угол обзора составляет 360°.
Чувствительность или расстояние, на котором датчик срабатывает, обнаружив цель – максимум, на что можно рассчитывать, это 10-12 метров. В большинстве случаев устройства нормально работают на расстоянии 5-8 метров, и этого вполне достаточно для нужд человека.
И последний момент – это место установки датчика движения – отдельно существуют устройства подобного типа для эксплуатации на улице и отдельно для использования в помещении. Те, которые предназначены для уличного монтажа, имеют степень пыле- и влагозащиты по ip-65. Как вариант, подойдет и меньшая степень защиты (ip57), но такие изделия лучше применять в случае их установки под навесом.
Подключение датчика движения для освещения фото

Естественно, не лишним будет обратить внимание и на производителя – компания, заботящаяся о своей репутации, качество продукции которой подтверждено временем и миллионами пользователей, всегда привлекательнее, чем непонятно какой бренд, изготовленный в подворотне.

Настройка датчика движения для освещения: важные моменты

Как правило, в любом датчике движения настраивается всего-навсего три параметра – это зона действия, время работы освещения после того, как датчик перестает фиксировать движение, а также работа датчика в дневное время. С этими моментами и нужно разобраться подробно, но для начала следует определиться с местом установки устройства. Тут все не сложно и главное понять, что сам датчик не обязательно должен монтироваться возле осветительного прибора – к примеру, его можно поставить напротив входа в дом и при этом он будет включать освещение возле сарая или уличного туалета. В таком случае он будет срабатывать, когда человек открывает дверь. Вот эти вот все моменты и следует продумать с самого начала – мало того, нужно обратить внимание на то, чтобы зону действия датчика ничто не перекрывало. Но вернемся к нашим несложным регулировкам – начнем по порядку.

Зона действия. В большинстве случаев все датчики движения оборудуются подвижным шарниром, позволяющим направлять датчик влево, вправо и вверх-вниз. После подключения методом проб и ошибок он направляется в ту точку, при появлении в которой человека свет должен включаться.
Задержка выключения. Если вы внимательно рассмотрите сам датчик, то обнаружите на нем два небольших вращающихся рычажка, и тот, который устанавливает задержку выключения, обычно маркируется как «Time». Вращая его в ту или иную сторону, можно регулировать время, в течение которого осветительный прибор будет включен – как правило, выдержка составляет не более 10 минут.
Второй поворотный рычаг с надписью «Lux» отвечает за работу датчика движения в дневное время. В смысле того, что если на улице день, то датчик срабатывать не будет, но как только наступят сумерки (именно этот момент и можно задать), устройство начнет работать и фиксировать движущие цели.
Настройка датчика движения для освещения фото

Вот, в принципе, и вся регулировка датчика движения для освещения – настроив прибор правильно, можно создать довольно комфортные для передвижения по дачному участку условия. Особенно привлекательно в этом отношении выглядит так называемое следящее освещение – когда по мере вашего передвижения по дорожке, поочередно загораются и гаснут светильники.

В заключение статьи про подключение датчика движения для освещения скажу несколько слов по поводу некоторых противопоказаний, которые больше касаются момента их установки в помещениях. Во-первых, его работа будет некорректной, если в поле видимости датчика окажется такой прибор, как кондиционер – его движущиеся жалюзи будут заставлять его постоянно срабатывать. Во-вторых, практически такой же эффект на датчик движения оказывают потоки теплого воздуха, поднимающегося от батареи. В общем, тщательный выбор места установки датчика движения – это залог его адекватной работы.

Как установить светильник с датчиком движения

Сделайте свой двор сияющим с помощью светильника с датчиком движения (или трех)

Фото: Источник изображения / Источник изображения / Getty images

Сложность

Эксперт

Не сделай сам, если не знаешь, что делаешь.

Время выполнения

6 часов 40 минут

Сколько времени потребуется, зависит от сложности работы.

50–300 долларов

Освободите место — для этого «сделай сам» требуется много материалов!

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

Тестер напряжения
Инструмент для зачистки проводов
Отвертка 4-в-1
Лобзик
Зубило 90 004

ПРИНАДЛЕЖНОСТИ

Резиновые перчатки
Защитные очки
Движение датчики освещения или датчики движения
Распределительная коробка
Провода
Выключатели
Монтажные коробки

Светильники с датчиком движения — отличный способ защитить свой дом и сэкономить на ежемесячных счетах за электроэнергию. Вы можете разместить их в любом месте снаружи, где вы хотите немного больше видимости, так что это может показаться отличным DIY. Однако, поскольку установка, вероятно, требует детальных электрических работ, она подходит не всем.

Другими словами, неопытные мастера должны нанять местный электрик для установки одного из этих огней. Этот процесс возможен для обычных домовладельцев, если у вас достаточно опыта работы с электрическими системами, но мы действительно рекомендуем профессионала.

Примечание: Не забудьте надеть соответствующие защитные средства, такие как резиновые перчатки и защитные очки, и действуйте с особой осторожностью.

Перед тем, как начать: Где должны быть лампы с датчиком движения

Фото: Каждый день лучше делать все, что вы любите / iStock / Getty Images Plus / Getty Images

Во-первых, этот — простая работа, если у вас уже есть прожекторы или другой тип наружного освещения, который интегрируется с датчиками движения. Если вам нужно проложить новую линию электропередач или установить новый выключатель, работа усложнится и усложнится. Для простого процесса установки ищите приспособления, которые устанавливаются путем простой замены старого приспособления на новое.

При этом лучшее место для размещения светильников с датчиками движения находится на высоте от 6 до 10 футов над землей. Направьте свет так, чтобы датчики улавливали максимальное количество движений, чтобы обеспечить безопасное освещение вашей собственности. Например, поместите светильники с датчиком движения, чтобы освещать путь от подъездной дорожки до входной двери, а другой — для освещения задней двери. Сделайте то же самое для любых других входов и приспособлений по вашему выбору, таких как террасы, бассейны и лестницы.

Если вы подключаете новые фары, имейте в виду, что это сложная работа, поэтому работайте осторожно и медленно и всегда надевайте защитное снаряжение при работе с электрическими компонентами. Если вы не чувствуете себя комфортно или не имеете опыта работы с электрооборудованием, пропустите этот пункт и наймите профессионала.

Проведите консультацию и получите разрешения

Электромонтажные работы требуют соответствующих разрешений и лицензий. Проконсультируйтесь с электриком или местными властями, чтобы узнать, требуется ли для этой работы специальное разрешение и проверка после завершения. Если вы работаете с профессионалом, он возьмет на себя всю бумажную работу. Профессионал также может посетить ваш дом, чтобы проверить любое ранее существовавшее наружное освещение, чтобы увидеть работу, необходимую для завершения работы. Они также составят список вариантов покупки датчиков движения.

Приобретите соответствующие датчики и лампы

Для уже существующих прожекторов используйте датчики движения, которые крепятся к осветительным приборам. Они стоят около $ 20 за датчик. Убедитесь, что вы покупаете датчики, которые работают с вашей уже существующей системой освещения, которая сводится к мощности. Сложите номинальную мощность ламп, которыми будут управлять датчики, и сравните их с номиналом, прикрепленным к датчику.

Мощность датчика движения должна быть не меньше общей мощности контролируемых приборов. Например, если ваш датчик активирует два 100-ваттных прожектора, мощность должна составлять 200 Вт или более.

Если вы собираетесь выполнить полную установку с нуля, не забудьте приобрести все необходимое электрооборудование, включая распределительные коробки, монтажные коробки, провода и т.п.

Выключите питание
Перед началом работы отключите питание на сервисной или главной панели и выньте прожектор или прожекторы из розетки. Для доступа к сервисной панели может понадобиться отвертка. Теперь наденьте резиновые перчатки и очки. Для дополнительной безопасности используйте тестер напряжения, чтобы убедиться в полной остановке, потрите провод о землю, горячие и нейтральные провода.
Установка распределительной коробки
Здесь в игру вступает опыт, поскольку установка распределительной коробки для новой проводки — непростая задача. В некоторых случаях уже существующие соединительные коробки выполняют свою работу, экономя время и деньги.
- Иногда большие коробки вставляются в уже существующие отверстия, что является предпочтительным результатом, поскольку сокращает рабочее время.
- Если нет, установите новую распределительную коробку, проделав отверстие в штукатурке с помощью долота и электролобзика. Виниловый сайдинг, дерево и цемент требуют разных подходов.
- Для некоторых установок требуется несколько распределительных коробок для освещения и датчиков.
Установка освещения и датчиков
Эта часть работы зависит от многих факторов, включая тип освещения и требования к датчикам движения. В большинстве случаев датчики движения лучше всего работают на высоте от 6 до 10 футов над уровнем земли. У фонарей больше места для маневра, особенно если их можно перемещать и перемещать. Просто установите светильники в нужном месте и закрепите датчики движения.
Завершение электропроводки
Варианты электропроводки зависят от вашей текущей электрической системы и потребностей датчиков движения. Здесь нет универсального варианта, но есть некоторые общие рекомендации, которые следует учитывать.
- Самый простой способ? Это для подачи питания от распределительной коробки к датчику, а затем к осветительным приборам.
- Это действительно зависит от того, насколько близко ваши датчики находятся к выключателю света. Это еще один момент процесса, который выигрывает от опыта.
- При необходимости установите совершенно новый переключатель, чтобы удовлетворить дополнительные потребности в электроэнергии и использовании.
- В некоторых случаях нет эффективного пути к выключателю от распределительной коробки или распределительной коробки. Если это произойдет, протяните провода через дом, чтобы добраться до нужного места.
Подключение датчика и освещения
Когда вы закончите установку проводки, пришло время подключить датчик и освещение.
Активируйте датчики и свет
Теперь вы на финишной прямой. Активируйте датчики движения в соответствии с инструкциями производителя, установив желаемую чувствительность и частоту.
- Найдите настройку под названием «время включения», которая относится к количеству минут, в течение которых свет остается включенным после включения.
- Установите его на одну минуту, пять минут или даже 10 минут.
- Некоторые датчики автоматически остаются включенными в течение определенного промежутка времени после наступления темноты, поэтому при необходимости внесите коррективы.
- Конечно, многие современные светильники можно программировать с мобильных устройств.
Включение и проверка
Теперь пришло время снова включить электричество и проверить вашу работу.
- Вернитесь к служебной коробке или главной панели и снова включите электричество.
- Многие датчики движения включают режим тестирования, так что включите его сейчас. В этом режиме выполняется некоторая диагностика для обеспечения правильной работы.
- Наконец, наведите и отрегулируйте датчик и свет, пока они не заработают должным образом, при необходимости повторяя любой шаг.

Самостоятельная установка движущегося освещения или наем профессионала

Если у вас нет существующей установки наружного освещения и вы беспокоитесь об обращении с хрупкими электрическими компонентами, вам обязательно следует нанять профессионала для безопасной установки и благоприятный конечный результат. Наружное освещение сам по себе отличный проект, поскольку он повышает безопасность, но только при условии правильной установки. Вы заплатите около От 50 до 100 долларов в час на рабочую силу, но ваша безопасность того стоит. Для тех, у кого есть опыт, все же стоит повторить, что вы должны не торопиться, носить защитное снаряжение, в том числе защитные очки и перчатки, и соблюдать осторожность.

Дополнительные вопросы

Можно ли добавить датчик движения к существующему источнику света?

Да! На самом деле, есть много датчиков, которые добавляют движение к существующим наружным светильникам. Эти датчики движения прикрепляются к уже существующим прожекторам и другим наружным светильникам без каких-либо суетливых и потенциально опасных электрических работ. Кроме того, некоторые прожекторы и сопутствующие светильники поставляются со встроенными датчиками движения.

На какое время я должен планировать наружное освещение?

Это зависит от личных предпочтений, но для максимальной безопасности убедитесь, что освещение включено от заката до рассвета. Чтобы сэкономить на счетах за электроэнергию, настройте параметры в соответствии с каждым сезоном, чтобы свет не гас впустую в 16:30. летом. Некоторые ТСЖ и муниципалитеты предписывают использовать определенные часы, поэтому уточните у официальных лиц, прежде чем углубляться в настройки.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Выключатели света с датчиком движения | Датчики присутствия, отсутствия людей, потолка и влажности

Выключатели света с датчиком движения обеспечивают освещение без помощи рук для дополнительной безопасности и удобства. Датчик присутствия автоматически включает свет при обнаружении движения и выключает его по истечении заданного периода времени, когда движение больше не обнаруживается. Модели Vacances требуют, чтобы пользователь вручную включал свет и автоматически выключал свет по истечении заданного периода времени или когда движение больше не обнаруживалось. В некоторых штатах / юрисдикциях, таких как Калифорния, они требуются строительными нормами.

Переключатели с датчиком движения используют пассивную инфракрасную (PIR) технологию для обнаружения движения, поэтому при их установке дома необходимо учитывать несколько факторов. Во-первых, пространство требует беспрепятственной прямой видимости для точного обнаружения, потому что любые препятствия, которые блокируют обзор датчиков, могут повлиять на обнаружение движения. Также учитывайте размер и форму помещения и тип деятельности, происходящей в нем. Воздушный поток, воздуховоды HVAC и источники тепла также должны быть приняты во внимание, потому что, если они находятся слишком близко к датчику, они могут непреднамеренно вызвать его срабатывание.

Выключатель датчика присутствия автоматически включает свет при обнаружении движения в зоне видимости датчика и автоматически выключает свет, когда в комнате никого нет и движение больше не обнаруживается.

Переключатель датчика отсутствия движения, также известный как датчик ручного включения, требует от пользователя ручного включения света и автоматически выключает свет, когда комната свободна и движение больше не обнаруживается.

Датчик присутствия идеально подходит для таких помещений, как прачечные, гаражи, подвалы, кладовые, туалеты, прихожие и складские помещения, где требуется автоматическое включение и выключение света. Они лучше всего работают в помещениях, где вы можете войти и выйти с занятыми руками или если дотянуться до выключателя может быть сложно и, возможно, опасно.

Выключатель с датчиком отсутствия рекомендуется использовать в местах с интенсивным движением, таких как коридоры, детские комнаты, гостиные, столовые и ванные комнаты, где часто бывают люди и домашние животные и где может быть достигнута экономия энергии за счет выключения света, когда пространство не занято. В некоторых штатах/юрисдикциях, таких как Калифорния, требуется выключатели датчика отсутствия движения.

Переключатели датчика присутствия Leviton включают настройку блокировки внешнего освещения, которая, если она включена, не позволит датчику включать свет, когда в помещении достаточно дневного света.

Существует вероятность того, что движение домашнего животного или маленького ребенка в пределах 8 футов от датчика движения приведет к включению света. Однако настройку чувствительности датчика можно отрегулировать или включить датчик вручную, чтобы он функционировал как датчик вакансий (включаемый вручную).

В общем, это маловероятно. Однако в некоторых случаях, если датчик расположен слишком близко к источнику тепла, например сушилке, плите или вентиляционному отверстию, выделяемое тепло может привести к включению света или предотвратить его выключение. Для оптимальной работы датчик следует устанавливать на разумном расстоянии от источников тепла.

Да, датчики присутствия Leviton имеют переключатель, который может преобразовать их в датчик присутствия (включаемый вручную). Этот параметр полезен для определенных действий, таких как просмотр фильма. Его также можно настроить в соответствии с требованиями кодекса. Подробную информацию см. в руководстве по эксплуатации продукта.

Да, все выключатели освещения с датчиком движения можно включать и выключать вручную, нажимая кнопку на лицевой стороне устройства.

Да, все выключатели освещения с датчиком движения имеют таймер, который можно настроить на время, в течение которого свет остается включенным с момента последнего обнаружения движения. После выбора настройки свет будет выключаться через выбранный интервал времени, когда движение больше не будет обнаружено.

Да, выключатели света с датчиком движения предназначены для замены стандартных настенных выключателей и могут быть установлены как с нейтральным проводом, так и без него. Эта функция делает их идеальными для модернизации, где может отсутствовать нейтральный провод.

Большинство датчиков движения Decora рассчитаны на использование существующей проводки и не требуют нейтрали для установки. DOS02/DVS02, DOS05/DVS05 и DOD05 имеют белый провод с зеленой оплеткой. Если в настенной коробке есть нейтраль, снимите зеленую втулку, чтобы открыть белый провод, и подключите его к нейтральному проводу. Если в настенной коробке нет нейтрального провода, оставьте зеленую втулку на месте и подключите ее к проводу заземления. Для работы датчика требуется провод заземления или нулевой провод. Для установки датчиков движения DOS15 и DVS15 требуется нулевой провод. Всегда обращайтесь к руководству по эксплуатации продукта для получения подробной информации.

Да. Модели DOS05 и DVS05 могут быть подключены в 3-х контактном приложении с использованием либо однополюсного переключателя, либо 3-позиционного переключателя.

Модели DOS15 и DVS15 могут использоваться в многопозиционных (многоканальных) установках в сочетании с сопутствующим коммутатором DD0SR. Их также можно использовать в приложениях с несколькими датчиками с использованием двух датчиков DOS15 или DVS15, где один датчик движения не может покрыть всю комнату с линией площадки (например, лестницы, коридоры и L-образные комнаты). Более подробную информацию см. в инструкциях к продукту.

Датчики движения DOS02/DVS02, DOS05/DVS05 и DOD05 имеют гибкие варианты проводки с проводом, который можно подключить к нейтрали или заземлению. Рекомендуется подключать к земле только в том случае, если в настенной коробке нет нейтрального провода. Для установки датчиков движения DOS15 и DVS15 требуется нулевой провод.

Да, модели с более высокими параметрами, такие как DOS05, DVS05, DOS15 и DVS15, предназначены для управления вытяжными вентиляторами в ванных комнатах. DOD05 можно использовать для управления как легкими нагрузками, так и отдельно регулируемой нагрузкой вентилятора с таймером.

Да, все модели с датчиком вакуума Leviton могут использоваться в соответствии с Калифорнийским разделом 24, часть 6 Автоматическое отключение управления. Существуют также модели с датчиком присутствия (DOS02, DOS05, DOS15 и DOD05), которые можно переключить на контроль присутствия для соблюдения требований. Подробности смотрите в инструкциях к продукту.

Сенсорные выключатели Leviton предназначены для работы с широким спектром ламп, включая светодиодные, компактные люминесцентные лампы, лампы накаливания, галогенные, электронные низковольтные, магнитные низковольтные и люминесцентные. Существуют также модели, которые могут управлять нагрузками двигателя, такими как вытяжные вентиляторы. Обязательно подтвердите, проверив пакет продукта или инструкции по требованиям к нагрузке перед установкой.

Да, датчики движения имеют 3 настройки чувствительности. По умолчанию установлен средний диапазон, но вы можете увеличить диапазон чувствительности до высокого или уменьшить диапазон чувствительности до слишком низкого для небольших помещений.

Минимальная нагрузка не требуется.

Да, при использовании комбинированного датчика присутствия DOD05 с переключателем вентилятора при наличии 2 проводов нагрузки в распределительной коробке. Управляйте светом и вентилятором, обогревателем или второй легкой нагрузкой.

Да, при использовании комбинированного датчика присутствия DOD05 с переключателем вентилятора каждая нагрузка имеет отдельный таймер обратного отсчета, который можно запрограммировать на разные периоды времени ожидания. Подробности смотрите в инструкциях к продукту.
