Как работает датчик света день-ночь. Какие бывают типы датчиков освещенности. Как правильно подключить фотореле для автоматического управления уличным освещением. Какие схемы подключения датчика света наиболее оптимальны. На что обратить внимание при выборе и монтаже фотореле.

Принцип работы датчика света день-ночь

Датчик света день-ночь (также называемый фотореле или сумеречным выключателем) — это устройство, которое автоматически включает освещение при наступлении темноты и выключает его на рассвете. Принцип работы основан на изменении сопротивления фоточувствительного элемента в зависимости от уровня освещенности:

• При снижении уровня естественного освещения сопротивление фотоэлемента увеличивается
• Это приводит к срабатыванию реле или электронной схемы управления
• Замыкаются контакты, подающие напряжение на осветительные приборы
• При увеличении освещенности процесс идет в обратном порядке

Таким образом, датчик света позволяет полностью автоматизировать управление уличным освещением, экономя электроэнергию и продлевая срок службы ламп.

Виды датчиков света для уличного освещения

Существует несколько основных типов датчиков света день-ночь:

1. Аналоговые фотореле на основе фоторезистора или фотодиода. Простые и недорогие устройства.
2. Цифровые датчики с микроконтроллером. Имеют расширенный функционал и возможность точной настройки.

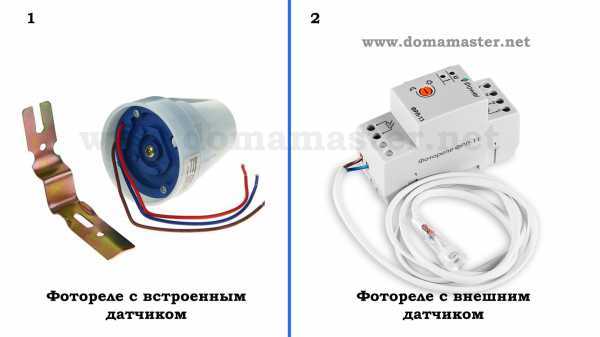

3. Фотореле со встроенным датчиком освещенности в корпусе.
4. Устройства с выносным фотоэлементом. Позволяют разместить сенсор в оптимальном месте.
5. Комбинированные приборы с датчиком движения. Включают свет только при обнаружении движения в темное время.

При выборе следует учитывать условия эксплуатации, требуемый функционал и бюджет. Для большинства бытовых применений оптимальным вариантом будет цифровое фотореле с выносным датчиком.

Особенности установки датчика света

Правильный монтаж датчика света критически важен для его корректной работы. Основные рекомендации по установке:

• Размещайте фотоэлемент в месте, открытом для естественного освещения
• Избегайте попадания на датчик света от управляемых им светильников
• Устанавливайте прибор на высоте 2-3 метра от земли
• Обеспечьте защиту от осадков и прямых солнечных лучей
• Не монтируйте вблизи источников тепла или электромагнитных помех
• Учитывайте степень пыле- и влагозащиты корпуса

Оптимальное расположение — на стене здания с северной стороны под небольшим козырьком. Это обеспечит стабильную работу датчика в любую погоду.

Схемы подключения фотореле для уличного освещения

Существует несколько базовых схем подключения датчика света в зависимости от мощности и количества светильников:

Прямое подключение

Простейшая схема для маломощных светильников до 100-200 Вт:

• Фаза от сети подключается на вход датчика
• Выход датчика соединяется с фазным проводом светильника
• Нулевой провод идет напрямую к светильнику

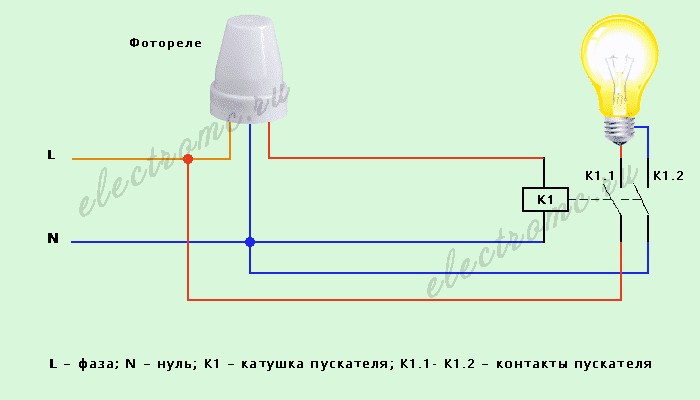

Подключение через магнитный пускатель

Для мощных и/или нескольких светильников используется промежуточное реле:

• Датчик управляет катушкой магнитного пускателя
• Силовые контакты пускателя коммутируют нагрузку
• Позволяет подключать светильники суммарной мощностью до нескольких кВт

Схема с дополнительным выключателем

Позволяет вручную включать освещение независимо от датчика:

• Параллельно датчику устанавливается обычный выключатель
• При замыкании выключателя свет горит в обход фотореле
• Удобно для принудительного включения днем

При монтаже важно правильно рассчитать сечение проводов и номиналы защитной аппаратуры с учетом мощности нагрузки.

Настройка порога срабатывания датчика света

Для корректной работы фотореле необходимо правильно настроить порог его срабатывания. Это позволит избежать слишком раннего включения вечером или позднего выключения утром.

Процесс настройки:

1. Дождитесь наступления сумерек, когда необходимо включение освещения
2. Плавно вращайте регулятор чувствительности датчика
3. При включении светильников зафиксируйте регулятор
4. Проверьте работу системы в течение нескольких дней
5. При необходимости скорректируйте настройку

Некоторые цифровые модели имеют функцию автоматической калибровки, что упрощает процесс настройки. Также может присутствовать регулировка задержки включения/выключения для исключения ложных срабатываний.

Преимущества использования датчиков света для управления освещением

Применение фотореле для автоматизации уличного освещения дает ряд существенных преимуществ:

• Экономия электроэнергии за счет работы освещения только в темное время
• Увеличение срока службы ламп благодаря отсутствию лишних циклов включения
• Повышение безопасности и комфорта придомовой территории
• Автоматическая работа без необходимости ручного управления
• Возможность тонкой настройки под конкретные условия эксплуатации

При правильном выборе, монтаже и настройке датчик света обеспечит стабильную и эффективную работу системы освещения на долгие годы.

Ошибки при подключении датчиков света

При монтаже фотореле нередко допускаются ошибки, которые могут привести к некорректной работе или выходу устройства из строя:

1. Неправильный выбор места установки датчика (засветка, затенение)
2. Подключение без учета допустимой мощности нагрузки
3. Отсутствие защиты от короткого замыкания в цепи светильников
4. Использование проводов недостаточного сечения
5. Некачественная изоляция соединений, особенно вне помещений

Чтобы избежать проблем, внимательно изучите инструкцию к конкретной модели датчика и общие правила электромонтажа. При отсутствии опыта лучше доверить установку специалисту.

Альтернативные способы управления уличным освещением

Помимо фотореле существуют и другие методы автоматизации работы уличных светильников:

• Таймеры — включают/выключают освещение в заданное время
• Астрономические реле — учитывают точное время восхода и захода солнца
• Датчики движения — активируют свет только при обнаружении движения
• Системы умного дома — комплексное управление с широкими возможностями

Выбор конкретного решения зависит от особенностей объекта, бюджета и требуемого функционала. Датчики света остаются одним из самых простых и надежных вариантов для частного дома.

Фотореле день ночь схема

Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео. Главная Каталог самоделки Дизайнерские идеи Видео самоделки Книги и журналы Обратная связь Лучшие самоделки Самоделки для дачи Приспособления Автосамоделки Электронные самоделки Самоделки для дома Альтернативная энергетика Мебель своими руками Строительство и ремонт Для рыбалки и охоты Поделки и рукоделие Самоделки из материала Самоделки для компьютера Cупергаджеты Другие Материалы партнеров 5 новых самоделок! Пошерстив интернет на тему ворот, было принято решение делать откатные.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Подключаем фотореле – пошаговая инструкция с видеоуроком
• Датчик света (фотореле) для уличного освещения
• Как работает и подключается датчик света с фотореле для сумеречного выключателя
• Схема подключение датчика света день ночь
• Уличное фотореле своими руками по схеме
• Как подключить фотореле (сумеречный выключатель) для уличного освещения? Схемы
• Датчик включения света (фотореле) для уличного освещения
• Как подключить датчик света — 3 ошибки. Схемы с выключателем, пускателем, промежуточным реле.
• Подключаем фотореле – пошаговая инструкция с видеоуроком

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить датчик all-audio.pro подключения датчика света

Подключаем фотореле – пошаговая инструкция с видеоуроком

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов.

Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая — включая освещение в сумерки и размыкая — выключая освещение в светлое время суток. Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Схема фотореле с выносным датчиком. Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.

Сложные приборы сумеречного освещения выпускаются двумя составляющими внешнего датчика фотоэлемента и измерительно-коммутационного устройства , расположенных в щитовой и соединяемых проводами. Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме. Большинство фотореле, защищены системой помехозащитой выдержка времени от ложных срабатываний.

Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока. Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта. Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,. Фотосимистор сконструирован для работы с переменным током.

Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину или вольт, что не обеспечит их стабильную работу в электросети вольт. У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты. Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле.

Такие устройства успешно работают со 2-й половины го века до настоящего времени. По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.

Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы. Фотореле с выносным датчиком. Добрый день, уважаемые господа! Я с Узбекистана, по поводу датчика освещенности. Просим Вас отправит технические документацию на эту оборудования. А также у меня такой вопрос, он предает сигнал о освещенности на Пульт Диспетчерскую пульт.

Подскажите можно ли установитm датчик на фjнарь который уже стоит на столбе. Ноль идёт напрямую на провода а фаза через выключатель. Получается ноля нет который нужен для датчика?

Ипческая сила! Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Перейти к контенту Автоматика и Узо Устройство и принцип работы автоматов защиты в электрической цепи УЗО Где размещают вводной автоматический выключатель? Датчик контроля протечки воды — защита имущества Устройства плавного пуска двигателей — залог качественной работы электродвигателя ИБП UPS — источник бесперебойного питания для дома и офиса Как выбрать стабилизатор напряжения для газового котла?

Как подключить фотореле сумеречный выключатель для уличного освещения? Схемы Как подключить электросчетчик правильно? Модульный таймер времени Ограничитель перенапряжения: классификация, назначение, принцип Ограничитель мощности: принцип работы ОМ.

Как правильно подключить устройство защитного отключения УЗО? Энергосберегающие лампы — реальная экономия! Как правильно организовать освещение в детской комнате? Как правильно организовать освещение в прихожей?

Как правильно организовать освещение в спальной комнате? Какое должно быть освещение на кухне? Декоративное освещение интерьера — акцент света Как правильно подобрать освещение в доме? Плюсы и минусы энергосберегающей лампы Светодиодное освещение — что это такое и где их используют? Освещение дома в стиле ретро Люстры в стиле ретро в современном дизайне освещения Подводные светодиодные светильники — особенности и преимущества Проводники Монтаж электропроводки в квартире Как проделать штробу в стене под электрическую проводку?

Как сделать монтаж скрытой проводки? Чем отличается ноль от нуль? Схема звезда Как защитить дом от молнии? Дополнительное уравнивание потенциалов Потребители электричества Как выбрать электрический конвектор отопления?

Как правильно купить полотенцесушитель и его монтаж Правила установки посудомоечной машины Электрическая схема подключения водонагревателя Электрический духовой шкаф: выбрать, установить и подключить Подключение электроплиты: основные вопросы Как проложить электропроводку для вентиляции? Как сделать монтаж инфракрасного теплого пола?

Монтаж электропроводки для рольставней Стиральная машина — какой провод проложить? Электрический теплый пол: правила установки Электропроводка для кондиционера Электрические обогревательные приборы для дома и дачи Нагревательная лента кабель для кровли и водостоков Электрический котел для отопления загородного дома Электрика.

Аппараты для сварки скруток медных проводов Электрика слаботочная. Оцените качество статьи:. Понравилась статья? Поделиться с друзьями:. Акиф С уважением, Акиф! Nurudin Валерий Добавить комментарий Отменить ответ. Основы электротехники Электрика для дома Автоматика и Узо Освещение Проводники Заземление Потребители электричества Электрика в вопросах и ответах Электрика слаботочная Электричество в природе.

Датчик света (фотореле) для уличного освещения

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Схема подключения фотореле для уличного Схема подключения датчика день-ночь с пускателем.

Как работает и подключается датчик света с фотореле для сумеречного выключателя

Статья Видео. Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже. Что касается фотоэлемента а в основном это фотодиод, фототранзистор либо фоторезистор , его основное назначение — анализ интенсивности света. Компаратор — это так называемый порог срабатывания системы. Если напряжение, подаваемое фотоэлементом, превысит уставку, компаратор включит реле, а соответственно и светильник. Реле либо симистор является выходным устройством, которое коммутирует нагрузку в нашем случае это лампочка. Проще говоря, принцип работы такой: при снижении уровня освещения изменяется сопротивление на фоторезисторе, в результате чего повышается напряжение и происходит срабатывание реле. Результат — лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать. Первый вариант принято использовать тогда, когда происходит замена электропроводки в доме , так как в этом случае нужно будет выводить новую линию из монтажной коробки. Выглядит разводка жил следующим образом:.

Схема подключение датчика света день ночь

By Нэцкэ , February 26, in Автоматика. Но увы , не хотела она работать как положено. Наткнулся я в журнале Радио 1, стр. Так же есть печатка , но она не делалась ещё из за финаносовых трудностей. Мы принимаем формат Sprint-Layout 6!

С наступлением вечера вдоль городских улиц сами по себе зажигаются фонари, автоматизация этого процесса уже никого не удивляет. Сегодня фотосенсоры, управляющие уличным освещением, доступны не только коммунальным службам, но и рядовым владельцам загородных домов.

Уличное фотореле своими руками по схеме

Для контроля работы многих электрических приборов необходимы специальные контроллеры, которые отвечают за точность и правильность их работы. Предлагаем рассмотреть, как подключить простое уличное фотореле, что это такое и его принцип работы. Чувствительное фотореле на симисторе ГОСТ Его еще часто называют сумеречный светодиодный датчик, приспособление день-ночь и т. Фотореле предлагают различные преимущества по сравнению с механическими реле времени:. Составляющими прибора являются: три контактных провода для подключения к общей сети, магнитный пускатель, якорь.

Как подключить фотореле (сумеречный выключатель) для уличного освещения? Схемы

Для чего предназначено это устройство? Управление в автоматическом режиме включением и выключением света на территории, в подъезде, когда освещенность на улице становиться ниже установленного значения. Имеются много подобных самоделок, к которым до сих пор не потерян интерес к паянию, неумолимый прогресс и новые технические решения приходят к нам, в основе конструкции которых микроконтроллеры, но всегда остается потребность и желание собрать самому простую и недорогую схему. Практическая полезность этой конструкции остается всегда нужной, тем более во время, когда экономия электричества стала одной из серьезных и актуальных хозяйственных проблем. На рынке существует самые разнообразные сумеречные выключатели, которые легко доступны, зачем что-то еще изобретать?

Для монтажа датчика день-ночь не Схема подключения фотореле с.

Датчик включения света (фотореле) для уличного освещения

Что такое датчик освещения и для чего он нужен? У этого прибора много названий, например, датчик света, светоконтролирующий выключатель, сумеречный выключатель, фотодатчик или фотореле. Предназначен он исключительно для экономии электрической энергии и представляет собой небольшое устройство с различными микросхемами внутри, подключаемый к электрической цепи.

Как подключить датчик света — 3 ошибки. Схемы с выключателем, пускателем, промежуточным реле.

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения. Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь.

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов.

Подключаем фотореле – пошаговая инструкция с видеоуроком

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д. Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже. Что касается фотоэлемента а в основном это фотодиод, фототранзистор либо фоторезистор , его основное назначение — анализ интенсивности света. Компаратор — это так называемый порог срабатывания системы. Если напряжение, подаваемое фотоэлементом, превысит уставку, компаратор включит реле, а соответственно и светильник.

Схема подключения датчика света день ночь

12.12.2019

Схема по подключению и изготовлению датчика день-ночь своими руками

Иногда появляется необходимость поставить уличное освещение. Если светильник напрямую подключить к бытовой сети, то он будет работать постоянно. Это не интересно с точки зрения экономии электроэнергии, и совсем не нужно днем. Выходом из подобной ситуации может стать приобретение специального устройства для автоматического регулирования освещения. Один из возможных вариантов реализации – установка датчика день-ночь.

Что это такое

Суть работы подобного датчика — во включении света, когда на улице темнеет и его выключении, когда светлеет. Принцип действия заключается в свойствах электрических элементов изменять характеристики под воздействием солнечного излучения.

Чаще всего в качестве основы используется полупроводниковый фотоэлемент или фоторезистор. Когда освещенность уменьшается, сопротивление этих элементов меняется и при нужной величине смыкает контакты реле. Последнее подает питание на светильник. Утром, когда света становится достаточно, он выключается подобным образом.

Конструктивные особенности

Существуют несколько разновидностей датчиков, которые делятся на по предназначению. Датчик сможет нормально функционировать только в том случае, если он подобран правильно. Поэтому стоит обратить внимание на виды устройств:

1. Реле на микроконтроллере с фотоэлементом и другим дополнениями.
2. С фотодиодом в корпусе для наружного применения. Чаще всего такие датчики защищены от воздействия внешних факторов.
3. С выносимых фотоэлементом. Позволяют его разместить отдельно, максимальная дальность 150 м.
4. С регулируемым порогом срабатывания.

Сенсоры из бюджетного ценового диапазона дают возможность автоматизировать освещение на элементарном уровне. Но чтобы лампочка не светила до утра, некоторые производители предлагают устройства с более продвинутыми возможностями. Выделяют такие разновидности:

• Устройство с сенсором движения. Свет включается только при условии начала движения в заданной зоне в темное время суток. Прибор обладает невысокой стоимостью, компактный, надежный. Но если в область его видимости попадают домашние животные или ветки растений, то высока вероятность, что он будет включаться, когда этого не нужно.
• С датчиком движения и таймером. Настраивается так, чтобы он срабатывал в нужное время.
• Реле с таймером. Отключает работу устройства, когда освещение не нужно, например, глубокой ночью.
• Программируемое реле. Дорогие типы устройств, значительно превосходят другие по набору функций. Настраивают включение-выключение, в зависимости от множества факторов, в том числе и дня недели.

Для небольшого бюджета рекомендуется остановить свое внимание на прибор с таймером и датчиком перемещения. Оно в этом случае считается оптимальным.

Сферы применения

Светочувствительные датчики достаточно востребованы. Преимущественно, их применяют для освещения:

• территории около дома;
• дорожек во дворе;
• уличных лестниц;
• беседок с мангалом и террас;
• калиток и части улицы возле них (включения света, когда кто-то пришел).

В организациях, включающие свет датчики, монтируются при необходимости освещения подъездов домов, торговых центров, различных площадок многоэтажек, подсветки рекламных стендов. Цель подобного мероприятия — экономия электроэнергии и продление жизни светильников и расходных материалов.

Важные характеристики

При покупке следующие параметры считаются основополагающими:

• Напряжение (измеряется в вольтах). Выпускаются приборы, с напряжением питания 12, 24, 220 В. Рекомендуется выбирать последний тип, так как их можно подсоединить к домашней сети. Для остальных придется покупать специальные блоки питания.
• Ток коммутации. Если его подобрать неправильно, продолжительность работы датчика снижается. Поэтому с числом и типом светильников нужно определиться до покупки датчика. Для получения наиболее допустимого тока коммутации следует суммировать потребляемую мощность лампочку и поделить на напряжение. Необходимо, чтобы номинальное значение было выше.

• Порог включения (измеряется в люменах). Повышение этого показателя делает датчик более чувствительным. Мало чувствительный сенсор включает освещение сильно рано, очень чувствительный не дает ему включиться, когда на улице снег. Разные модели имеют не одинаковый диапазон настройки этого параметра.
• Задержка срабатывания (в секундах). Диапазон является одной из базовых характеристик и указан в инструкции. Оптимально установить задержку в 5-7 секунд, чтобы освещение не включалось при любом шорохе.
• Мощность (измеряется в ваттах). При низком этом показателе, прибор будет более экономичен. Обычно указывается два вида мощности: сколько потребляет прибор во время работы светильника, и в режиме ожидания.

Степень защиты. Датчики монтируются на улице, поэтому корпус должен иметь пыле и влагозащиту, не портится под действием ультрафиолета. Устойчивость должна составлять не менее ip44. Эта цифра может быть меньшей, если датчик в корпусе, который защищен от влаги.

Также следует учесть предельные температуры, при которых может работать датчик, особенно, если он устанавливается в регионе с суровой зимой.

Принцип работы и установка

Датчик функционирует довольно просто, его можно легко установить и использовать, при условии следования инструкции и обладая минимальным набором навыков электрика.

Как работает

В основе датчика — фотореле. Оно проявляет реакцию на яркость естественного или искусство света. При наступлении сумерек, фотодатчик включает реле, благодаря чему светильники начинают работать.

Если солнце начинает светить сильнее, фотореле разрывает контур и выключает светильник. Таким образом, реле управляет подключенному к нему световому прибору, что значительно уменьшает расход электроэнергии.

Есть несколько разновидностей подобных датчиков, но они имеют приблизительно один принцип работы.

Выбор места

Если сенсор подключить неправильно, практически наверняка адекватной работы ждать не стоит. Поэтому местоположение выбирается:

• далеко от больших строений и предметов;
• в зоне исключительно естественного освещения;
• вдали от горючих веществ;
• вне участков, которые подвергаются механическим или химическим раздражителям.

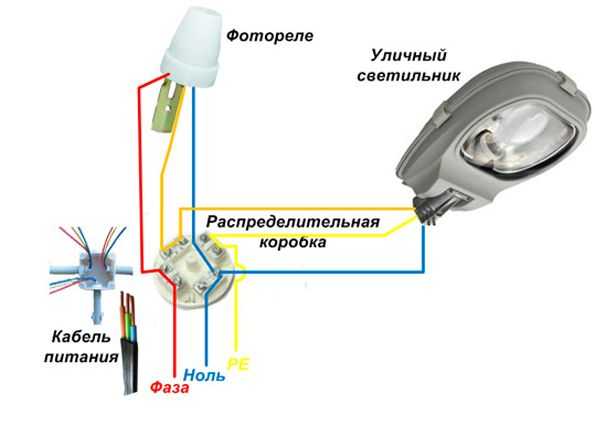

Схема подключения

Обычно контролирующий прибор монтируется около светильника, в инструкции модели имеется своя схема подключения. Последнюю необходимо перед монтированием изучить.

Для монтажа не требуется особых навыков, достаточно посчитать ток, чтобы светильники не вызвали перегруз линии. Однако фотодатчик подбирается с учетом количества светильников и их мощности. Нельзя чтобы она превышала максимально возможную, иначе устройство быстро выйдет из строя.

При монтаже необходимо учитывать некоторые нормы:

• Рекомендуется выключатель и светильники подсоединить на отдельную линию от электросчетчика с автоматом.
• Запрещается устанавливать датчик вверх ногами. Сверху на него падает свет солнца, снизу расположен светильник.
• Нельзя прибор монтировать около горючих материалов.
• Если светильников несколько, то актуально установить пускатель.

Как правильно настроить

После установки датчик настраивается. Для гравировки предела срабатывания в нижней части предусмотрен поворотный выключатель. Чуть выше на корпусе изображена стрелка, которая обозначает, в какую сторону поворачивать для настройки чувствительности.

В первую очередь чувствительность выставляется на минимальную. Для этого выкрутить ручку в крайнее положение, согласно инструкции. Вечером, когда достаточно темно для включения света, можно начать настройку. Медленно крутить регулятор, пока он не включиться и оставить там. Этого достаточно, можно устанавливать прибор.

Особенности монтажа и подключения

Преимущественно на устройстве имеется схема с цветовой маркировкой проводов, которые применяются для его подключения. Наиболее вероятно используется: коричневый цвет для фазы со щитка, синий для нуля, красный или чёрный на светильник.

Достаточно зачистить концы кабелей и подключить их в соответствии с предложенной схемой. При двух контактах подключается только фаза.

При подключении светильника используя пускатель, он подключается к фотодатчику вместо лампочки. Реле тогда замыкает пускатель, что позволяет минимизировать проходящий через датчик ток. Поэтому можно приобрести более дешёвый и мыло мощный прибор.

Как изготовить самостоятельно

При наличии навыков применения паяльника, можно сделать подобный сенсор самостоятельно. Для начала можно воспользоваться простой схемой.

• PR1 — фоторезистор;
• R1 — переменный резистор на 10 кОм;
• vd1-защитный электрический диод;
• vt1,2 — npn транзисторы;
• К1 — конденсатор на 10 милифарад;
• к11 — переключатель.

На схеме транзисторы подключены как эмиттерный повторитель, который усиливает сигнал достаточно для управления реле. Диод предотвращает обратный ток.

Можно соединить ножки радиодеталей в определенном порядке или изготовить печатную плату. Чтобы убедится в функциональности прибора, проверить его с одной лампой. Резистор регулирует чувствительность. После его калибровки, можно впаять постоянный, что будет надежнее.

Астротаймер

Астрономический таймер — иной способ управления освещением во дворе. Принцип работы не такой, как у фоточувствительного реле. Но результат подобный — включение/выключение света.

На устройство занесены данные о заходе/восходе солнца в каждом регионе. В прибор вводятся данные о местоположении, дата, время и устройство начинает работает по встроенной программе. Его преимущества следующие:

• нет зависимости от погоды, когда на улице пасмурно фотореле может часто ложно срабатывать;
• место установки не принципиально.
• допустимо перенести время включения на несколько часов.

Правила эксплуатации

Датчик день ночь стоит устанавливать, придерживаясь всех правил, указанных в инструкции по эксплуатации. Если у прибора корпус защищен недостаточно, то его необходимо оберегать от влаги. Важно согласовать все элементы схемы между собой перед началом эксплуатации.

Датчик света (фотореле) для уличного освещения

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

• На него должен падать солнечный свет, то есть он должен быть под открытым небом.
• Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
• Не желательно чтобы на него попадал свет фар.
• Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Как подключить и настроить реле времени для уличного освещения

Владельцы загородных домов нередко хотят организовать на своем приусадебном участке автономное освещение. Существует два варианта обустройства – монтаж датчика освещения или астротаймера. Первое устройство считается более предпочтительным, поскольку имеет приемлемую стоимость и простую конструкцию с взаимозаменяемыми деталями.

Принцип работы и устройство датчика день-ночь для включения света

Датчик день-ночь имеет много названий, самое распространенное среди них – фотореле. Несмотря на большое количество наименований, задача остается одна – включать и отключать освещение на улице автоматически.

Принцип работы датчика освещенности основывается на способности некоторых элементов конструкции реагировать на интенсивность окружающего освещения. С этой целью чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. При снижении освещения с приходом вечера светочувствительность одной из этих деталей начинает изменяться. Как только изменения достигнут установленных параметров, срабатывает замыкающее реле, которое и обеспечивает бесперебойную подачу электроэнергии. С приходом утра происходят обратные процессы, контакты в реле размыкаются и освещение отключается.

Характеристики и критерии выбора

Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.

Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора. Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее.

Эксплуатационные характеристики

Технические параметры возможных модификаций:

• Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
• Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
• Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
• Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.

Правильный выбор обеспечит бесперебойную и производительную работу таймера света.

Возможности настройки

Существует несколько регулировок, которые позволят настроить работу датчика для конкретной ситуации. Настройки оборудования на начальном этапе использования проводятся вручную путем проворачивания необходимого регулятора. Добиться одинаковых параметров практически невозможно.

• Регулируемый диапазон освещенности. Благодаря этому параметру задается освещение, при котором реле замыкает и размыкает контакты. Диапазон может колебаться от 2 до 100 Лк при полной темноте, и от 20 до 80 Лк при сумерках.
• Порог срабатывания позволяет уменьшить или увеличить светочувствительность. Снижать этот параметр рекомендуется зимой, когда на земле лежит снег и на него реагируют датчики. Также ее снижают, если в непосредственной близости расположены ярко освещенные объекты.
• Задержка, измеряемая в секундах, на отключение и включение. При увеличении задержки на выключение сокращается количество ложных срабатываний, например, при попадании на датчик света от фар автомобиля. Задержка на включение, в свою очередь, не даст включить осветительный прибор при затемнении от тени птицы или от тучи.

Благодаря этим настройкам можно обеспечить корректный рабочий режим оборудования, продлить срок его эксплуатации и сэкономить электроэнергию.

Выбор подходящего места для установки таймера выключения освещения

Для бесперебойной и корректной работы фотодатчика требуется правильно подобрать место для его установки. Учитываются следующие факторы:

• На прибор обязательно должны попадать солнечные лучи. Конструкция должна находиться под открытым небом или навесом, но не в самом верху.
• Лампы, фонари и окна должны быть расположены как можно дальше, поскольку они могут стать причиной частых ложных срабатываний.
• Не рекомендуется, чтобы на датчик день-ночь регулярно попадало освещение от фар автомобиля.
• Не стоит монтировать датчики слишком высоко. Это вызовет трудности при обслуживании и проведении профилактических мероприятий.

Распространены случаи, когда датчики устанавливают прямо на столбах, но это не всегда практично и удобно. Предпочтительнее крепить к стене дома и проводить питающий кабель.

Схемы подключения

Подключение реле времени для уличного освещения не должно вызвать трудностей. На вход устройства заносится фаза и ноль, с выхода фаза заводится на нагрузку – осветительные приборы, ноль идет с автомата или шины.

Если установка будет проводиться с учетом всех правил и предписаний, проводные соединения будут выполняться в распределительной коробке. Если включать придется мощный осветительный прибор, схему рекомендуется дополнить пускателем (контактором). Если лампы должны загораться только с приходом человека, систему автоматического освещения дополнительно оснащают чувствительным датчиком движения.

Большинство моделей включают имеют три провода: черный или коричневый, красный и зеленый. Во время составления схемы важно учитывать следующее:

• К черному или коричневому проводу требуется подавать фазу.
• Красный провод необходим для соединения устройства с осветительными приборами.
• К зеленому проводу подсоединяют нейтраль от кабеля питания.

При правильном соединении всех проводов будет получена полностью рабочая схема.

Как настроить реле времени для освещения на улице

Светоконтролирующее оборудование чаще всего устанавливают в непосредственной близости с подсоединяемыми к нему осветительным приборам. Схема подключения в каждом конкретном случае разная, выбирать требуется в соответствии с инструкцией в сопроводительной документации. Она обязательна к ознакомлению перед выполнением работ.

Для проведения монтажных работ вовсе не обязательно иметь особые навыки. Важно лишь рассчитать распределяемую нагрузку таким образом, чтобы осветительные приборы не стали причиной перенапряжения сети. Датчик день-ночь практически не нагружает электрическую сеть. Однако в распределительном щитке УЗО и сам датчик должны быть выбраны, исходя из суммарной мощности подключаемых лампочек.

Специалистами выделено несколько простых рекомендаций для установки светочувствительных датчиков:

• Если подключается большое количество лампочек, схему дополнительно требуется оснастить магнитным пускателем.
• Запрещается электрическое приспособление устанавливать около легковоспламеняющихся материалов, химических сред и нагревательных элементов.
• Часто неопытные люди допускают ошибку – устанавливают датчик верх ногами, чего делать категорически нельзя. На него могут падать лучи солнечного света, но с приходом темноты будет влиять искусственное освещение из комнат.
• Сумеречный переключатель и всю систему осветительного оборудования рекомендуется подключать на отдельную линию от распределительного электрического щитка с защитным автоматом.

Главное условие корректной работы – свет от любых осветительных приборов не должен попадать на датчик. В противном случае работа будет некорректной, количество ложных срабатываний будет зашкаливать.

{SOURCE}

Оценка статьи:

Загрузка. ..

Adblock
detector

Где применяют датчик освещенности? Какой датчик света для уличного освещения выбрать? Принцип работы сумеречного выключателя и схема его подключения

С наступлением осени начинает сокращаться световой день.

Людям приходиться раньше включать электрическое освещение, расходовать на него больше электроэнергии.

Сейчас любой домашний мастер может экономить денежные средства за оплату электричества, обеспечив его оптимальное потребление для осветительных приборов, расположенных в помещениях или на открытом воздухе.

Сделать это можно за счет их включения только с наступлением сумерек и отключения при рассвете. Причем работать они могут полностью в автоматическом режиме.

Для этих целей служит датчик света, который используется в фотореле, управляющим работой освещения.

Такую общую конструкцию, заключенную в единый корпус, принято называть сумеречным выключателем.

Для автоматического управления светильниками по величине освещенности рабочего места и фактору «День-ночь» используется специальный светочувствительный датчик. Он меняет свои электрические характеристики в зависимости от интенсивности падающего на него света.

Для корректировки уровня срабатывания имеется регулятор. После него сигнал от чувствительного элемента усиливается до необходимой величины и подается на обмотку реле электромеханической или статической конструкции.

Таким способом, в зависимости от дневного или ночного освещения, датчик света управляет подачей напряжения на обмотку реле. А последнее — подключает или отключает через свой контакт на светильник.

Как работает чувствительный элемент фотодатчика

Для контроля величины светового потока используются различные электронные компоненты, входящие в состав:

• фоторезисторов;
• фотодиодов;
• фототранзисторов;
• фототиристоов;
• фотосимисторов.

Как работает датчик света на фоторезисторе

Полупроводниковый слой, облучаемый электромагнитными волнами оптического спектра, изменяет свое электрическое сопротивление.

К нему прикладывается источник стабилизированного напряжения, под действием которого в замкнутой цепи начинает протекать ток, вычисляемый по закону Ома. Его величина зависит от характера изменения сопротивления полупроводникового слоя датчика света.

При увеличении светового потока электрический ток возрастает, а при уменьшении — снижается. Остается только определить граничные состояния, при которых необходимо включать источник освещения в рабочее состояние или отключать его.

Как работает датчик света на фотодиоде

Светочувствительный элемент этого типа преобразует энергию электромагнитных колебаний видимого спектра в электрический ток.

Его величина тоже зависит от силы облучения, что позволяет устанавливать границы срабатывания фотореле.

Датчики света на фотодиодах могут подключаться для работы в схемах с:

1. питанием от внешнего, дополнительного источника напряжения;
2. или обходиться без его использования.

Как работает датчик света на фототранзисторе

Принципы работы, используемые для двух предыдущих случаев, здесь тоже соблюдаются. Фототранзисторы, работают так же, как и их биполярные или полевые аналоги. На их характеристики влияет интенсивность облучения световым потоком.

Определив эту закономерность, выставляют границы рабочих уставок для конечной схемы фотореле. Таким же образом создаются датчики света на фототиристорах и фотосимисторах.

Как работает электрическая схема датчика света на фотореле

В качестве примера рассмотрим самое простейшее устройство со светочувствительным элементом на основе фоторезистора PR1, обладающего сопротивлением в несколько мегаом при полной темноте.

Под действием потока света оно снизится до нескольких килоом. Этой величины достаточно для открытия первого транзистора VT1, когда через него станет протекать коллекторный ток, открывающий второй каскад на транзисторе VT2.

В это плечо включена обмотка обыкновенного электромагнитного реле К1. Она перекинет собственный якорь во второе положение и переключит свой контакт К1.1, который управляет работой светильника.

При отключении реле от схемы его обмотка формирует ЭДС самоиндукции. Для его ограничения установлен диод VD1. Подстрочный резистор R1 используется в качестве регулятора уставки срабатывания датчика света. В некоторых случаях от него вообще можно отказаться.

За счет использования двух последовательно работающих транзисторов чувствительность такой схемы достигается очень большой величины, когда слабый сигнал света, падающий на поверхность фоторезистора, осуществляет переключение выходного реле и управление светильником в автоматическом режиме.

Такая схема является довольно универсальной. Она позволяет применять различные марки транзисторов, электромагнитных реле и устанавливать для них различное напряжение. Чем его величина будет больше, тем высшей чувствительностью обладает датчик света.

Заводские модули фотореле для сумеречных выключателей имеют более сложную структуру схемы, более мощный выходной контакт, но в основе своей работы они повторяют эти же принципы.

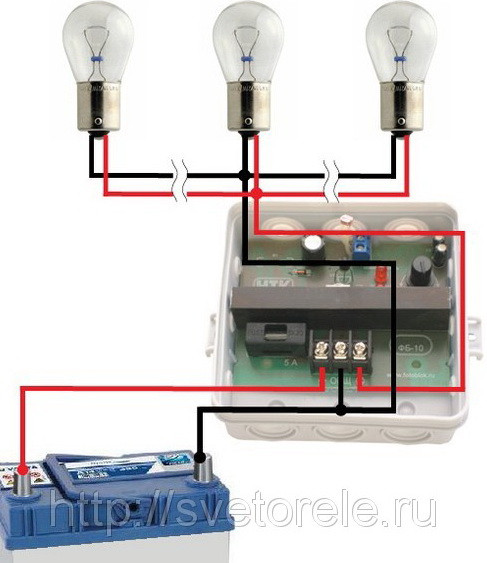

В самодельных конструкциях для автоматического управления светом хорошо зарекомендовала себя схема, описанная в статье . Ее несложно повторить своими руками тем, кто умеет и любит работать с .

Как подключить датчик света с фотореле к светильнику и выполнить монтаж

Использование цветовой разметки проводов

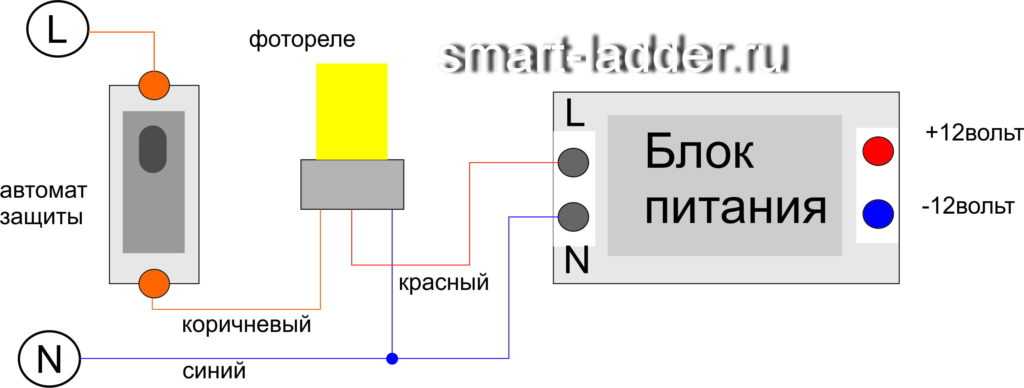

Электрическая схема подключения сумеречного выключателя собирается на основе распределительной коробки, в которую приходят кабелем три провода от электрощитка:

1. фазы;
2. нуля;
3. заземляющего проводника.

На самом фотореле выполнен вывод тоже трех проводов. Обычно они имеют расцветку:

• коричневый, подключаемый на фазу питания сети;
• красный, подающий через встроенный контакт фазный потенциал на светильник при его включении с наступлением сумерек;
• синий, соединяемый с рабочим нулем схемы.

На фотографии сумеречного выключателя показаны эти провода и регулятор освещенности. При вращении его рукоятки устанавливается порог срабатывания датчика света.

Особенности монтажа

Обычная длина проводов, выступающих из корпуса фотореле, не превышает двадцати сантиметров. Поэтому его приято монтировать в непосредственной близости около распределительной коробки, а сам светильник:

1. выносят на некоторое расстояние;
2. или размещают рядом, как показано на фотографии.

При втором способе монтажа схемы необходимо учитывать, чтобы свет от включенной лампы источника не попадал на поле обзора датчика света. Иначе будет происходить ложное срабатывание. Для его исключения дополнительно применяют таймер и датчики движения.

Их контакты включают в последовательную цепочку между красным проводом, выходящим из фотореле и цоколем лампы светильника. Работа датчика движения и таймера подчиняется запрограммированным алгоритмам логической схемы сумеречного выключателя.

Подключение нескольких светильников к одному фотореле

Выходные контакты конечного датчика света обладают определенной коммутационной способностью. Их величина указывается в технической документации и на корпусе сумеречного выключателя в амперах. При необходимости управлять светом от нескольких источников необходимо внимательно посчитать нагрузку, создаваемую ими всеми в комплексе.

Если мощность контактов позволяет, то светильники подключает параллельной цепочкой, как показано на фотографии ниже.

Иногда может возникнуть ситуация, когда нагрузка схемы превышает допустимую мощность контактов сумеречного выключателя.

В этом случае допустимо использовать то же самое фотореле, но к его контактам подключить промежуточный элемент — обмотку магнитного пускателя, обладающей меньшей нагрузкой.

Мощные контакты этого коммутационного аппарата будут надежно переключать цепочку из многих светильников или один мощный прожектор, как показано на схеме ниже.

Подбирать магнитный пускатель придется по типу катушки управления и мощности контактной группы.

Важные технические характеристики датчика света

Фотореле выбирают по:

• чувствительности фотодатчика;
• типу и величине напряжения питания;
• мощности коммутируемых контактов;
• рабочей среде сумеречного выключателя.

Чувствительность фотодатчика

Под этим термином понимают отношение вырабатываемого внутри фотоэлемента тока в микроамперах к величине падающего на него потока света в люменах. Для более точного анализа приборов чувствительность классифицируют по:

1. частоте, связанной с определенным видом колебаний — спектральный метод;
2. диапазону падающих световых волн — интегральная чувствительность.

Напряжение питания сумеречного выключателя

На форму и величину сигнала обращают особое внимание при работе с моделями датчиков света, выпущенных за рубежом, где стандарты электроснабжения могут отличаться от тех, которые используются у нас.

Рабочая среда

Для управления светом уличных светильников создаются сумеречные выключатели с фотореле герметичной конструкции, способной противостоять действию атмосферных осадков и пыли. Их отличает повышенный .

Они же обладают увеличенным диапазоном рабочих температур. Когда наступает низкая морозная погода, то может возникнуть необходимость обогрева их контактов или временного отключения.

Для работы сумеречного выключателя внутри обогреваемых помещений этого делать не требуется.

Изложенный в статье материал позволяет лучше понять видеоролик владельца Инженерные сети «Подключение фотореле».

В последнее время для наружного освещения все чаще применяют датчики включения освещения. Ведь они позволяют не только автоматизировать процесс включения освещения, но и позволяют неплохо сэкономить.

При этом стоимость таких датчиков находится на вполне приемлемом уровне, что по заявлению торговых компаний позволяет окупить их буквально в течении года. Поэтому и мы решили более детально рассмотреть данные приборы и дать вам рекомендации по их выбору, установке и подключению.

Устройство датчика освещенности

Прежде, чем приступать непосредственно к выбору, давайте ознакомимся с устройством и принципом действия датчиков данного типа. Они могут быть выполнены на фоторезисторе или фотодиоде, но принцип действия от этого не меняется.

Итак:

• Датчики света для для своей нормальной работы должны быть подключены к электрической сети. То есть, на выводы датчика должны быть подведены фаза и ноль. Кроме этого, там есть третий провод, который подает напряжение непосредственно на сеть освещения, но о нем мы поговорим, когда будем подключать наш датчик.
• Сразу к выводам датчика подключен диодный мост, который преобразует переменное напряжение в постоянное. Кроме того, там установлен конденсатор, который сглаживает постоянное напряжение.
• Параллельно схеме диодного моста подключается наш фоторезистор с добавочным сопротивлением. Именно на это добавочное сопротивление вы воздействуете, вращая ручку регулятора на корпусе датчика.
• Сопротивление фоторезистора изменяется в зависимости от уровня освещенности. Чем темнее, тем выше сопротивление нашего фоторезистора. Соответственно выше напряжение на его контактах.
• При определенном напряжении открывается транзистор, подключенный параллельно нашим сопротивлениям. Благодаря этому образуется цепь на катушку силового реле.
• Реле срабатывает и замыкает цепь. А благодаря тому, что к контактам этого реле подключены наши провода питания сети освещения, включается свет.
• При увеличении уровня освещенности датчик ночного освещения размыкает контакты нашего силового реле. Происходит это по причине снижения сопротивления нашего фоторезистора, которое влечет за собой соответственно снижение напряжения и закрытие транзистора. Следствием этого является размыкание цепи, которая питает катушку силового реле.

Выбор датчиков освещенности

Имея общее представление о работе датчика, можно приступать непосредственно к его выбору. Здесь мы советуем вам обратить внимание на некоторые аспекты.

• Как и любое коммутационное устройство, перед установкой фотодатчик для уличного освещения стоит проверить на соответствие коммутируемой нагрузки. На данный момент на рынке представлены модели с номинальным током в 6 и 10А. Чуть реже встречаются модели на 16 и 25А. Но, честно говоря, я бы не стал доверять этим цифрам и как минимум на один шаг занизил их.

Обратите внимание! Согласно п.6.2.3 ПУЭ, каждая групповая линия должна содержать не более 20 ламп. Если принять мощность каждой лампы в 100Вт, то получается, что датчика в 10А нам будет вполне достаточно. Установка большего количества ламп в одной группе, согласно п.6.3.4 ПУЭ, потребует от вас установки дополнительных автоматических выключателей или предохранителей.

• Следующим параметром, на который стоит обратить внимание, является возможность регулирования датчика. Обычно минимальным значением является 2лк. А вот максимальное значение может колебаться. Наиболее распространенными являются значения в 50 и 2000лк. Насколько вам нужна регулировка в широком спектре — решать вам, но я бы напомнил, что возможности регулировки также отражает цена датчика. Поэтому выбор минимального регулирования, по-моему, вполне оправдан.
• Нельзя забывать и то, что датчик освещенности предназначен для наружной установки. Поэтому защита от влаги и пыли как минимум не будет лишней. Данный параметр указывают цифры после аббревиатуры «IP». Обычно это IP44, но могут быть и более высокие значения.

В настоящее время для включения внешнего освещения чаще всего используют датчики освещения. Они дают возможность экономить на потреблении электроэнергии, а также автоматизируют подключение освещения при наступлении темного времени суток.

Сумеречный выключатель (датчик освещенности) является устройством, входящим в систему автоматического управления приборами освещения, в зависимости от степени освещенности пространства. Он подключает и отключает свет в автоматическом режиме, чаще всего снаружи помещений: витрин магазинов, освещение автомобильных дорог, тротуаров, въездов в гаражи, подъезды домов.

Стоимость датчиков невысокая, поэтому быстро окупаются. Рассмотрим более детально их устройство, принцип работы и другие особенности, связанные с применением таких датчиков.

Устройство и принцип действия

Перед тем как выбирать датчики освещения, необходимо разобраться с их устройством и принципом работы. Чаще всего они изготавливаются на основе , или . В обоих случаях принципиальная схема работы одна и та же.

Датчики уличного освещения для нормального функционирования должны подключаться к электрической бытовой сети. На клеммы датчика должны подходить фазный и нулевой проводники. В датчике имеется также третий вывод, подающий сигнал на линию освещения, который будет рассмотрен позже в разделе «подключение».

Датчик подключен к усилителю сигнала, который соединен с силовым реле, подающим питание на приборы освещения.

В зависимости от освещенности изменяется сопротивление чувствительного элемента. Чем меньше освещенность, тем больше его сопротивление. При достижении заданной величины напряжения датчик выдает сигнал на усилитель, который приводит в действие реле. Это реле замыкает цепь приборов освещения. Вследствие этого на них подается питание, и включается свет.

При наступлении светлого времени суток уровень освещенности повышается. В результате датчик размыкает контакты реле, которое выключает питание приборов освещения, и свет выключается.

Разновидности и выбор

По мощности до:

• 1 кВт.
• 2 кВт.
• 3 кВт.

По типу установки:

• Для установки в электрощит на дин-рейку.
• Внешние, накладные (на стену).
• С выносным чувствительным элементом.
• Для уличной установки.
• Для монтажа внутри помещений.

По типу нагрузки:

• Для .
• Для .

По методу управления:

• Программируемые.
• С функцией энергосбережения в ночное время.
• С принудительным отключением.
• Автоматические.

Сначала необходимо выбрать эксплуатационное напряжение и степень защиты. Если датчик будет монтироваться снаружи помещения, то его должен быть не менее, чем IР 44. Это означает защиту датчика от попадания посторонних предметов внутрь размером больше 1 мм, защиту от влаги.

Мощность устройства также играет большую роль. Лучше выбрать датчики освещения с запасом по мощности.

Некоторые модели оснащены регулятором порога срабатывания. То есть, настраивается чувствительность датчика. Например, при выпадении снега лучше снизить чувствительность, так как снег отражает свет, который может повлиять на срабатывание датчика. Пределы настройки чувствительности также бывают разными.

Время задержки включения датчика также может регулироваться. Такая регулировка необходима для защиты от ложных срабатываний. Например, в темное время на чувствительный элемент может на короткое время попасть свет от случайного источника (фар автомобиля). При малом времени задержки датчик сработает и свет выключится. Если задержка достаточная, то датчик не сработает, свет будет продолжать гореть.

Место установки

При проектировании системы автоматического освещения большое значение имеет правильное расположение датчика освещения, для его корректной работы.

При выборе места монтажа датчика следует учесть следующие факторы:

• Высота установки не должна быть слишком высокой, так как датчик придется периодически обслуживать: очищать от пыли и загрязнений, протирать.
• Место установки должно исключать попадание на датчик света фар автомобилей.
• Приборы освещения должны быть удалены как можно дальше.
• Необходимо обеспечить беспрепятственное попадание света солнца на датчик, для его правильного срабатывания.

Иногда датчики освещения в виде эксперимента приходится располагать в разных местах, чтобы добиться его правильной работы.

Схемы подключения

Датчики освещения любых фирм изготовителей оснащены тремя выводами. Они имеют цвета: красный, синий и черный. Из них:

• На черный провод подключается фаза.
• К синему проводу подключают нулевой проводник.
• Красный провод отходит на подачу питания на освещение.

Чаще всего все схемы изображают с соблюдением этих цветов.

Датчики освещения подключаются по схеме. На вход датчика поступают , а выходит провод фазы на приборы освещения. Нулевой проводник на освещение подключают от шины сети.

Согласно правилам, провода нужно соединять в . Сегодня не проблема купить любой вид коробки. При уличном монтаже лучше приобрести защищенную от влаги модель. Ее устанавливают в доступном месте. Датчик подключается по приведенной схеме.

Если датчик устанавливается для подключения мощного фонаря, имеющего , то в схему необходимо добавить , который способен функционировать при частом пользовании при выключении и включении освещения. Он рассчитан на прохождение пусковых значений тока.

Если освещение необходимо только при наличии людей, то в схему добавляют датчик движения. По такой схеме датчик движения сработает только в темноте.

Настройка чувствительности датчика

После монтажа датчика необходимо настроить его чувствительность. Чтобы отрегулировать границы срабатывания, внизу корпуса должен находиться регулятор. Вращая его, можно выполнить настройку чувствительности.

На корпусе датчика имеются изображения стрелок, обозначающих направление настройки для уменьшения или повышения чувствительности датчика.

При первой настройке лучше выставить минимальную чувствительность. При постепенном снижении освещения на улице, когда, по вашему мнению, должен уже включаться свет, производите подстройку, плавно поворачивая регулятор, пока свет не включится. На этом настройка закончена.

Достоинства

• Автоматическое включение освещения и ручная регулировка экономят электроэнергию.
• Увеличение уровня безопасности, так как работа освещения в автоматическом режиме отпугивает злоумышленников.
• Оснащение многих моделей дополнительными функциями в виде таймеров и других функций.
• Простая схема установки и подключения без привлечения квалифицированных специалистов.

Серьезных недостатков такие устройства не имеют, кроме расходов на их приобретение.

По принципу работы, датчик освещения устроен так : фоточувствительный элемент, который установлен в датчики, способен изменять свое сопротивление , в зависимости от освещения. В виде этого элемента, обычно выступает фоторезистор.

Потом, в действие вступает схема калибровки, через которую сигнал от фоторезистора переходит на транзистор.

В цепи транзистора имеется реле. Транзистор, с помощью реле замыкает сеть и лампа или прожектор, который подключен к сети, начинает светиться. В статье, принцип работы, будет описан более подробно.

Как подключить датчик освещения.

Стоит отметить, что схема подключения датчика освещения, идентична схеме подключения датчика движения.

Правильный монтаж датчика освещения.

Конечно, подключить и настроить дело не трудно, куда труднее, определить правильно место для установки датчика. Рассказывал мне знакомый историю, как у него в районе уличный фонарь, то включался, то выключался.

А после наступления полной темноты на улице, он, наконец, начинал нормально работать. Знаете, в чем было дело?

Датчик освещенности установили прямо под фонарь. Из-за этого, при наступлении темноты, он включал фонарь, распознавал, что светло и выключал. Подобная ситуация может случиться у всех. Но, чтобы такого не было, нужно не устанавливать датчики освещенности, рядом с источником света.

Настройка датчика движения.

Когда будете калибровать датчик, то используй черный мешочек, он идет в комплекте.

Единственное, что можно настроить у этого датчика, это регулятор освещенности. Им можно установить уровень, когда будет срабатывать реле. Подробности регулировки и настройки описываются ниже.

Датчик освещенности LXP-01, можно отнести к простейшим. Он не дает возможности ничего в нем изменить и настроить. Существуют более продвинутые датчики, в них можно настроить задержку срабатывания.

Внешний вид датчика движения.

Датчик LXP-02.

Назначения выходов датчика:

1. Красный нужен для подведения нагрузки

2. Синий, может быть зеленым, это ноль

3. Коричневый (черный) — датчик питания.

Если убрать белый корпус, то под ним увидим схему датчика, расположенную на печатной плате.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп .

В датчике расположено реле DE3F-N-A на 24 VDC. Ток контактов 10А. Это значение определяет максимальную нагрузки, на которую способен датчик. То есть, 10 на 220, будет 2,2кВт. Точно также заявлено в инструкции.

Но мое мнение: к этому датчику, не стоит подключать больше 4 ампер. Все, что выше, только через промежуточный пускатель.

Фотография платы датчика движения.

Вот этим дорожки, со слоем припоя на них, именно они — чаще остальных горят при перегрузке, неправильно подключенного K3. Если такое произойдет, то заменять придется и реле.

По инструкции, датчик освещения LXP-03 в состоянии коммутировать токи 25А. На плате указано, что ток реле 30А, скорее всего производители решили перестраховаться, и я, в этом плане, от них не далеко ушел. Решил ограничить ток на 16А.

Для освещения — это ещё и с запасом.

Ну и на десерт — все самое интересное:

Представленная схема взята именно с той платы, которая показана в начале статьи. Сейчас производитель активно улучшает и изменяет свое устройство, поэтому некоторые данные могут измениться.

В принципе, все одинаково:

Напряжение питания 220V поступает через ноль и клеммы. Ноль — N, клеммы — L.

Если вы измените местами фазу и ноль , или вообще выключите ноль, а не фазы, то ничего страшного не случится. Но делать это крайне не рекомендуется, безопасность ещё некто не отменял.

Выпрямляется напряжение при помощи диодного моста, 4 диода типа 1N4007. За фильтрование напряжения отвечает электролитический конденсатор, стабилизация происходит на уровне +22…24V, для этого, установлен стабилитрон типа 1N4748.

Оставшаяся часть схемы питается от постоянного напряжения. Устроена она следующим образом: На выходе резистивного делителя 68к — VR — Фоторезистор создается напряжение, которое полностью обратно идентично уровню освещения. То устройство, которым настраивается уровень срабатывания — это подстроечный резистор VR с сопротивлением 1 МОм.

Что именно ставят в такие схемы: фоторезистор или фотодиод — неизвестно. Вероятнее фоторезистор, но похожий фотодиод тоже может там стоять.

Если вы хотите экономно и эффективно расходовать электроэнергию, то крутите контролер по часовой стрелке до максимума, так датчик освещения будет срабатывать только при наступлении полной темноте. Выкрутив регулятор в обратную сторону, то будьте готовы кто тому, что свет будет включаться даже днем, если над вами нависнет большая туча.

Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Когда напряжение достигает определенного уровня, транзистор открывается и через коллектор начинает протекать ток, который активирует реле К1. Контактами реле включает нагрузку. Нагрузка подключается через вывод LOAD.

Для обозначения рабочего состояния загорается светодиод . Чтобы реле слишком часто не переключало датчик, например, от колеблющейся ветки дерева, на схеме установлен конденсатор 47 мкФ, который сглаживает все процессы.

Более мощная схема датчик освещения LXP-03:

Она идентична первой схеме в статье, отличия перечислю:

1. Схема питания в состоянии ограничивать напряжение в фазной цепи.

2. Тут диодный мост с фильтрами. Такой же и в предыдущей схеме, просто я не очень удачно её изобразил.

3. Вместо одного стабилитрона, как на первой схеме, тут их установлено два последовательно. Притом, напряжение осталось прежнее — +24В.

4. Здесь установлено более мощное реле, с соответственно более мощным током катушки. Также, здесь используется составная схема на два комплементарных транзистора.

Если вы знаете, как работает схема, то её будет легко отремонтировать.

Иногда возникают такие ситуации, когда нужно каждый день с рассветом включать свет в помещении и выключать с закатом, т.е. имитировать световой день внутри какого-либо закрытого помещения. Потребоваться это может, например, при выращивании растений или содержании животных, где необходимо точное соблюдение режима день/ночь. В зависимости от времени года время заката и восхода постоянно меняется, а значит, применение суточных таймеров на включение освещения не справится с задачей должным образом. На помощь приходит датчик освещённости, или, проще говоря, фотореле. Это устройство регистрирует интенсивность попадающего на него солнечного света. Когда света будет много, т.е. взойдёт солнце, на выходе установится лог. 1. Когда день подойдёт к концу, солнце уйдёт за горизонт, на выходе будет лог. 0, лампы освещения выключатся до следующего утра. Вообще, область применения датчика освещённости весьма широка и ограничивается лишь фантазией собравшего его человека. Нередко такие датчики используются для подсветки шкафа при открытии дверцы.

Схема датчика освещённости

Ключевое звено схемы – фоторезистор (R4). Чем больше света на него попадает, тем сильнее уменьшается его сопротивление. Можно применить любой фоторезистор, какие получится найти, ведь это достаточно дефицитная деталь. Импортные фоторезисторы компактные, но стоят порой весьма существенно. Примеры импортных фоторезисторов — VT93N1, GL5516. Можно применить также отечественные, например, ФСД-1, СФ2-1. Они стоят куда меньше, но также будут неплохо работать в этой схеме.
Если достать фоторезистор не удалось, а сделать датчик освещённости очень хочется, то можно поступить следующим образом. Взять старый, желательно германиевый транзистор в круглом металлическом корпусе и спилить его верхушку, оголив тем самым кристалл транзистора. На фото ниже показан как раз такой транзистор со спиленной крышкой.

Очень важно при этом не повредить сам кристалл, отрывая крышку. Подойдут практически любые транзисторы в таком круглом корпусе, особенно хорошо будут работать советские германиевые, например, МП16, МП101, МП14, П29, П27. Т.к. теперь кристалл такого «модифицированного» транзистора открыт, сопротивление перехода К-Э будет зависеть от интенсивности света, попадающего на кристалл. Вместо фоторезистора впаиваются коллектор и эмиттер транзистора, вывод базы просто откусывается.
В схеме используется операционный усилитель, можно применить любой одинарный, подходящий по цоколёвке. Например, широкодоступные TL071, TL081. Транзистор в схеме – любой маломощный структуры NPN, подходят BC547, КТ3102, КТ503. Он коммутирует нагрузку, которой может служить как реле, так и небольшой отрезок светодиодной ленты, например. Мощную нагрузку желательно подключать с использованием реле, диод D1 стоит в схеме для гашения импульсов самоиндукции обмотки реле. Нагрузка подключается к выходу, обозначенному OUT. Напряжение питания схемы – 12 вольт.
Номинал подстроечного резистора в этой схеме зависит от выбора фоторезистора. Если фоторезистор имеет среднее сопротивление, например, 50 кОм – то подстроечный должен иметь в два-три раза большее сопротивление, т.е. 100-150 кОм. Мой фоторезистор СФД-1 имеет сопротивление более 2 МОм, поэтому и подстроечный я взял на 5 МОм. Существуют и более низкоомные фоторезисторы.

Сборка датчика освещённости

Итак, перейдём от слов к делу – в первую очередь нужно изготовить печатную плату. Для этого существует ЛУТ метод, которым я и пользуюсь.
Файл с печатной платой к статье прилагается, отзеркаливать перед печатью не нужно.

Скачать плату:

(cкачиваний: 247)

Плата рассчитана на установку отечественного фоторезистора ФСД-1 и подстроечного резистора типа CA14NV. Несколько фотографий процесса:

Теперь можно впаивать детали. Сначала устанавливаются резисторы, диод, затем всё остальное.

В последнюю очередь впаиваются самые крупные детали – фотодиод и подстроечный резистор, провода для удобства можно вывести через клеммники. После завершения пайки обязательно нужно удалить с платы флюс, проверить правильность монтажа, прозвонить соседние дорожки на замыкание. Только после этого можно подавать на плату питание.

Настройка датчика

При первом включении светодиод на плате либо будет светится, либо будет полностью погашен. Аккуратно вращаем подстроечный резистор – в каком-то его положении светодиод сменит своё состояние. Нужно установить подстроечный резистор на эту грань между двумя положениями, и закрывая или наоборот засвечивая фоторезистор добиться нужного порога срабатывания.

Наглядно работа датчика освещённости показана на видео. Над фоторезистором создаётся тень, интенсивность света уменьшается, светодиод погасает. Успешной сборки!

Ваш путеводитель по датчикам «день-ночь» и тому, как они освещают ваш мир

В Brite Lighting & Electrical мы стремимся к радости и улыбкам и любим все, что может осветить жизнь наших клиентов!

Поскольку у нас есть широкий ассортимент оборудования для сброса нагрузки, освещения, электрооборудования и солнечной энергии от ведущих брендов, мы полностью понимаем, что такое хороший электротехнический продукт.

Датчики «день-ночь» — один из самых продаваемых продуктов, и в этой статье вы узнаете о них все, что вам нужно знать.



Что такое дневные и ночные датчики?

Датчики «день-ночь» также называются фотоэлементами и позволяют автоматически включать свет, когда датчик обнаруживает определенный уровень темноты.

Тот факт, что они включаются автоматически, означает, что они являются отличным средством защиты. Вместо того, чтобы помнить о включении основного освещения с наступлением темноты, датчик дневного и ночного освещения автоматически делает это за вас.

Датчики «день-ночь» помогают повысить безопасность вашего дома и предлагают множество преимуществ:

• Создайте впечатление, что вы дома, когда вы в отъезде или в отпуске
• Сделайте его более безопасным, возвращаясь домой поздно ночью
• У вас будет на одну задачу меньше во время напряженных вечеров, когда вам нужно включить свет
• Поможет вам сэкономить электроэнергию, не включая свет без необходимости

Датчики освещенности «день-ночь» выпускаются различных размеров и номинальных токов в соответствии с вашими потребностями.

Например, вам может понадобиться мощный датчик «день-ночь» для подключения к внешнему освещению, так как он, скорее всего, понадобится вам для освещения большой площади множеством различных источников света с разной силой тока.



Как работает датчик дня и ночи?

Датчики день-ночь работают за счет сопротивления. Они содержат фоторезисторы, которые предотвращают подачу электричества на земной шар в светлое время суток. Это то, что держит свет выключенным.

Когда начинает темнеть, резисторы уменьшают свое сопротивление и снова пропускают электрический ток. Когда это произойдет, устройство автоматически включится.

Некоторые дневные и ночные датчики регулируются и позволяют вам выбирать, при каком уровне темноты должен включаться свет. Также доступно множество брендов, но Brite Lighting & Electrical предлагает только самое высокое качество на рынке от таких брендов, как Waco, Luxn и Olite.



Можно ли добавить датчик дня и ночи к любому источнику света?

Да, вы можете прикрепить датчик дневного и ночного света к любому светильнику, но вам нужно убедиться, что выключатель постоянно включен.



Как подключить датчик день-ночь

Ваш новый датчик день-ночь, скорее всего, будет поставляться с пластиковым кронштейном. Вам нужно будет соединить часть, содержащую фотоэлемент, с пластиковым кронштейном, и лучше всего это делать на плоской поверхности.

Если вы хотите подключить датчик день-ночь к светильнику, вам нужно будет подключить его к проводам в стене. Эти провода должны состоять из красного, белого и черного проводов.

Большинство датчиков «день-ночь» поставляются с руководством пользователя в коробке на случай, если вы застрянете или вам понадобится конкретный совет по конкретной модели. Если вы не можете установить его самостоятельно, мы рекомендуем обратиться к квалифицированному электрику для установки продукта.

После того, как вы подключили датчики дневного и ночного света, вам нужно знать, правильно ли они работают. Ниже мы расскажем, как проверить, работает ли ваш датчик дня и ночи.



Как проверить датчик «день-ночь»

Проверка датчика «день-ночь» — это хорошая идея, которую следует проводить регулярно. Наружные дневные и ночные датчики особенно долговечны, но могут быть подвержены повреждениям и износу под воздействием солнечного света и дождя.

Меньше всего вам хотелось бы, чтобы датчик дня и ночи перестал работать, когда вы в отпуске или возвращаетесь домой поздно ночью и чувствуете себя уязвимым.

Проверка датчика дневного и ночного освещения — это простой процесс, который следует выполнять, когда в настоящее время нет сбросов нагрузки или отключений электроэнергии.

Чтобы проверить датчик дня и ночи, убедитесь, что питание включено.

Ваш датчик день-ночь должен был поставляться с черным пластиковым пакетом. Найдя этот черный пластиковый пакет, наденьте его на крышку (обычно она белого цвета).

Теперь пакет должен закрывать фотоэлемент устройства, который находится под крышкой. Это имитирует темные условия и позволяет вам проверить, работает ли ваш датчик дня и ночи.

Если ваш датчик дня и ночи работает правильно, свет должен включаться автоматически.

Перед проведением теста убедитесь, что устройство заранее освещено естественным светом и что перед крышкой нет препятствий. Также перед датчиком не должно быть никаких качающихся или движущихся объектов, так как это может помешать работе фотоэлемента.



Если вы ищете хороший датчик дня и ночи, обратите внимание на Brite Lighting & Electrical.

У нас есть современный и просторный магазин на Грейт-Норт-Роуд в торговом центре Argus Center в Бенони. Наш дружелюбный и профессиональный персонал по продажам всегда рядом, если у вас есть какие-либо вопросы или вам нужны рекомендации по продукту.

В качестве альтернативы, если вы находитесь далеко от East Rand, вы можете удобно делать покупки в Интернете на нашей безопасной и надежной платформе. Посетите наш интернет-магазин и просмотрите нашу обширную коллекцию электрических и осветительных приборов.

Мы предлагаем доставку по всей стране, поэтому вы можете покупать все необходимое для электроснабжения и освещения, не вставая с дивана!

Просмотрите нашу категорию датчиков онлайн, чтобы купить датчики день-ночь или даже датчики движения.

4 Объяснение схем автоматического переключения «день-ночь»

Описанные здесь 4 простые схемы переключения «день-ночь», активируемые светом, могут использоваться для управления нагрузкой, обычно лампой на 220 В, в зависимости от различных уровней окружающего освещения.

Схема может использоваться в качестве коммерческой автоматической системы управления уличным освещением, в качестве контроллера освещения на крыльце или в коридоре или просто может использоваться любым школьником для демонстрации этой функции на выставке школьной ярмарки. В следующем содержании описаны четыре простых способы изготовления светового выключателя различными способами.

Содержание

1) Световой переключатель «день-ночь» с использованием транзисторов

На первой диаграмме показано, как схема может быть сконфигурирована с использованием транзисторов, вторая и третья схемы демонстрируют принцип с использованием КМОП-ИС, а последняя схема объясняет ту же концепцию. реализуется с использованием вездесущей ИС 555.

Давайте оценим схемы одну за другой по следующим пунктам:

На первом рисунке показано использование пары транзисторов в сочетании с несколькими другими компонентами, такими как резисторы, для построения предлагаемой конструкции. .

Вам также понравится: Автоматическая схема уличного освещения

Транзисторы работают как инверторы, то есть когда T1 переключается, T2 выключается, и наоборот.

Транзистор T1 подключен как компаратор и состоит из LDR на его базе и положительного питания через предустановку.

LDR используется для определения условий внешней освещенности и используется для срабатывания T1, когда уровень освещенности пересекает определенный установленный порог. Этот порог устанавливается предустановкой P1.

Использование двух транзисторов особенно помогает уменьшить гистерезис схемы, который в противном случае повлиял бы на схему, если бы был включен только один транзистор.

Когда T1 работает, T2 выключается, а также реле и подключенная нагрузка или свет.

Обратное происходит, когда свет над LDR падает или когда наступает темнота.

Список деталей:

• R1, R2, R3 = 4k7 1/4 Вт
• VR1 = предустановка 10 кОм
• LDR = любой небольшой LDR с сопротивлением от 10 кОм до 50 кОм при дневном свете (в тени)
• C1 = 470 мкФ/25 В
• C2 = 10 мкФ/25 В
• Все диоды = 1N4007
  0 9,0020 BC547
• Реле = 12 В, 400 Ом, 5 А
• Трансформатор = 0-12 В/500 мА или 1 А

ИС КМОП для выполнения вышеуказанных функций, и концепция остается довольно похожей. Первая схема из двух использует IC 409.3, который представляет собой счетверенную микросхему И-НЕ с двумя входами.

Каждый вентиль превращается в инвертор путем замыкания обоих входов вместе, так что входной логический уровень вентилей теперь эффективно инвертируется на выходах.

Хотя для выполнения действий было бы достаточно одного вентиля И-НЕ, три вентиля были задействованы в качестве буферов для получения лучших результатов и с целью использования всех их, поскольку в любом случае три из них останутся бездействующими.

Виден вентиль, отвечающий за считывание, вместе со светочувствительным устройством LDR, подключенным к его входу и плюсу через переменный резистор.

Этот переменный резистор используется для установки точки срабатывания ворот, когда свет, падающий на фоторезистор, достигает заданной интенсивности.

Когда это происходит, вход вентиля становится высоким, выход, следовательно, становится низким, делая выходы буферных вентилей высокими. Результатом является срабатывание транзистора и релейного узла. Подключенная нагрузка через реле теперь переключается в предполагаемые действия.

Описанные выше действия в точности воспроизведены с использованием IC 4049который также подключен с аналогичной конфигурацией и вполне объясним.

Список деталей

• R1 = любой фоторезистор с сопротивлением от 10 до 50 кОм при дневном свете (в тени)
• P1 = 1 м предустановки
• C1 = 0,1 мкФ керамический диск
• R2 = 10 кОм 9001/4 Вт T1 = BC547
• D1 = 1N4007
• Реле = 12 В, 400 Ом 5 ​​А
• ICs = IC 4093, как в первом примере, или IC 4049, как во втором примере

0151

На последнем рисунке показано, как можно настроить IC 555 для выполнения вышеуказанных ответов.

Видеофиловой клип, демонстрирующий практическую работу приведенной выше IC555. ,

D1 = 1N4007,

N1—-N6 = IC 4049

N1—-N4 = IC 4093 IC1 = 555

4) Схема автоматической светодиодной лампы ночного режима

Эта четвертая схема не только проста, но и очень интересна, и ее очень легко построить. Возможно, вы видели новые фонари, изготовленные с использованием новых светодиодов с высокой яркостью и высокой эффективностью.

Идея состоит в том, чтобы добиться чего-то подобного, но с дополнительной функцией.

Детали функционирования

Чтобы наша схема работала после наступления темноты, используется фототранзистор, так что при отсутствии дневного света включается светодиод.

Чтобы сделать схему чрезвычайно компактной, здесь предпочтителен тип батарейки с одной кнопкой, очень похожий на те, которые используются в калькуляторах, часах и т. д. вывод достаточно высок, чтобы база PNP-транзистора Q1 закрывала его.

Однако с наступлением темноты фототранзистор начинает терять проводимость, и напряжение на его эмиттере уменьшается, что приводит к медленному отключению фототранзистора.

Это побуждает Q1 начать получать смещение через его базовый/заземляющий резистор R, и он начинает ярко светиться по мере того, как темнота сгущается.

Для управления уровнем окружающего освещения, при котором светодиод может включаться, значения резистора R могут изменяться до тех пор, пока не будет достигнут желаемый уровень. Установка потенциометра не рекомендуется, только для обеспечения компактных и гладких размеров устройства.

Схема может потреблять около 13 мА, когда светодиод горит, и всего несколько сотен мкА, когда он выключен.

Схема работы

Список материалов для обсуждаемой автоматической светодиодной лампы ночного освещения.

— 1 PNP BC557A
— Один совместимый фототранзистор
— 1 сверхъяркий белый светодиод
— 1 батарейка 3 В монета
— Один резистор 1K

включить/выключить цепь. Показанная ниже простая схема сконфигурирована как бистабильный мультивибратор.

Базовый резистор Q1 на самом деле является фоторезистором с номером ORP12. В отсутствие света сопротивление фоторезистора велико, поэтому Q1 открывается, а Q2 остается закрытым. По мере того, как падающий свет на фоторезистор OPR12 увеличивается, его сопротивление падает до точки, пока Q1 не выключится, а Q2 не включится, активируя катушку реле. Чтобы сбросить цепь, мы можем использовать данную кнопку.

Обратный диод, подключенный к катушке реле, предназначен для защиты транзистора от скачков обратной ЭДС катушки реле, и этим диодом может быть любой кремниевый диод, например 1N4148 или 1N41007.

Автоматический светочувствительный выключатель с регулируемым переключением на рассвете или в сумерках

Этот автоматический выключатель освещения ВКЛ/ВЫКЛ имеет селекторный переключатель, который позволяет лампе (нагрузке) включаться ночью и выключаться днем, или наоборот, т.е. включаются днем ​​и выключаются ночью или в темноте.

Другими словами, схема может использоваться как автоматический переключатель, активируемый днем, или автоматический переключатель, активируемый ночью, в зависимости от предпочтений пользователя или конкретных потребностей приложения.

Выбор можно осуществить простым щелчком переключателя DPDT.

ПРЕДУПРЕЖДЕНИЕ. Цепь не изолирована от сети переменного тока и будет плавать на уровне сети, что может быть фатальным для любого, кто прикоснется к цепи во включенном состоянии без изолированного корпуса.

Описание схемы

• Список деталей
• Все резисторы имеют мощность 1/4 Вт, 5% CFR, если не указано иное.
• R1 = 100K 1 Вт
• R2, R3 = 100K
• R4 = 4,7K
• R5 = 220K
• R6 = 470K
• R7 = 68K
• R8 = 33K
• R9 = Стандарт
• P1 = 100K
• R9 = Стандарт
• P1 = 100K
• R9 = LDR
• P1 = 100K
• R9. Конденсатор
• C1 = 100 UF/25V ЭЛЕКТРОЛИТИЧЕСКИЙ
• Полупроводники
• D1 —— D4 = 1N5408
• D5 = 10V 400 MILLIWATT Zener Diode
• T100 = BC547 = 10V 400-MILLIWATT
• = BC547 = BC547. IC1 = IC 741

Ссылаясь на приведенную выше схему, работу этого двухфункционального переключателя, активируемого светом, можно понять по следующим пунктам:

 Операционный усилитель 741 является сердцем схемы и подключен как компаратор.

Его неинвертирующий входной контакт № 3 фиксируется фиксированным опорным значением, полученным из соединения резистивного делителя, образованного резисторами R2/R3.

R2, R3 равны по номиналу, опорное напряжение устанавливается равным 50 % напряжения стабилитрона D5, которое используется для стабилизации выпрямленного 310 В постоянного тока до 10 В постоянного тока.

Входная мощность постоянного тока подается непосредственно от сети переменного тока через мостовой выпрямитель, в то время как выпрямленный постоянный ток высокого напряжения пропускается через R1, чтобы соответствовать подключенной электронной схеме.

Теперь, когда неинвертирующий контакт операционного усилителя зафиксирован на опорном уровне около 5 В, инвертирующий входной контакт № 2 используется для определения уровня освещенности через другую резистивную цепь, образованную R1/P1 и LDR.

Использование в качестве переключателя, активируемого светом

Поскольку контакт № 3 зафиксирован на уровне 5 В, это означает, что пока контакт № 2 остается ниже этого опорного уровня, выход операционного усилителя остается высоким, позволяя T1 оставаться включенным, и SCR/нагрузка выключились.

Эта ситуация имеет место, когда конец R4 подключен к положительной линии, а LDR подключен к точке B, которая является линией заземления и освещается дневным светом.

Это связано с тем, что в дневное время сопротивление LDR резко падает, что приводит к значительному падению потенциала на контакте № 2 и ниже потенциала на контакте № 3.

Таким образом, когда контакты селекторного переключателя соединены между точками E и B, светочувствительный переключатель работает как автоматический переключатель, активируемый светом.

Использование в качестве переключателя, активируемого ночью или темнотой

Для того, чтобы перевернуть отклик и позволить светочувствительному переключателю работать как переключатель, активируемый темнотой или ночью, нам просто нужно переключить селекторный переключатель так, чтобы соответствующие контакты соединили точки D с положительной линией и точка C с отрицательной линией.

Как только это будет реализовано, LDR будет связан с положительной линией, а конец R4 будет связан с отрицательной линией.

В этой ситуации, если LDR достаточно освещен, его сопротивление падает, что, в свою очередь, приводит к повышению потенциала на контакте № 2 выше опорного уровня на контакте № 3. Это мгновенно приводит к тому, что выходной контакт № 6 операционного усилителя становится логическим нулем и выключает драйвер BJT.

Когда BJT выключен, SCR и нагрузка также выключаются при наличии дневного света на LDR.

Затем, когда наступает темнота, сопротивление LDR значительно возрастает, в результате чего потенциал на выводе № 2 падает ниже потенциала на выводе № 3, включая BJT, SCR и нагрузку в ночное время.

Цепь теперь трансформируется в выключатель, активируемый в темноте, для нагрузки или подключенной лампы.

Таким образом, просто переключая соединения селекторного переключателя между точками B-C и D-E, светочувствительный переключатель можно быстро перевести в желаемые режимы, либо в качестве автоматического включения света, либо в качестве переключателя активации темноты.

Функция гистерезиса

Резистор R5 вносит некоторый уровень гистерезиса в характеристику операционного усилителя, так что выход операционного усилителя ведет себя неустойчиво во время сумерек или переходных периодов, когда уровень освещенности на LDR находится в пороговых точках.

R5 обеспечивает надежное включение или выключение выхода операционного усилителя только после убедительного пересечения порога переключения уровнем освещенности.

Датчик освещенности от заката до рассвета не работает? 7 способов исправить эту удобную автоматическую функцию

Свет от заката до рассвета имеет простую, но гениальную механику: они включаются на закате и выключаются на рассвете.

Итак, если свет не включается и не выключается, как положено, нам остается только гадать, что именно пошло не так.

Если вы когда-нибудь задавались вопросом: «Почему мой наружный датчик освещенности от заката до рассвета не работает?» или «почему часть моего датчика освещенности, работающая от рассвета до заката, не работает?» ты не одинок.

Неисправные датчики на самом деле являются одной из самых распространенных проблем сумеречного и рассветного освещения.

Но не волнуйтесь; Я здесь, чтобы помочь.

В этой статье я перечислил все возможные причины, по которым ваши датчики света не работают, и как восстановить их работоспособность.

Поехали!

Причины, по которым ваш датчик освещения от заката до рассвета не работает

Как и большинство оборудования с датчиками, датчики освещения от заката до рассвета могут внезапно перестать работать должным образом.

Вот несколько возможных причин:

1. Засорение датчиков

Если датчики закрыты грязью, мусором или даже тенями от деревьев, зданий и т. д., они не будут работать должным образом.

В конце концов, сенсоры полагаются на сигналы окружающей среды.

Поэтому лампы от заката до рассвета всегда следует размещать в местах с большим количеством естественного света.

2. Неисправные лампочки

Естественно, датчики не будут работать, если они подключены к неисправным лампочкам.

Лампочки перегорают или «умирают» по нескольким причинам, в том числе из-за высокого напряжения, встроенного освещения, плохих контактов и ослабленных соединений.

Возможно, у них просто истек срок годности. Лампы накаливания, например, перегорают примерно через 1000 часов использования.

Единственным решением проблем с неисправными лампочками является замена их новыми. Верно?

3. Поврежденный фотоэлемент

Если лампа продолжает вести себя странно даже после замены ламп и устранения препятствий, скорее всего, у вас неисправен фотоэлемент.

Вот в чем дело:

Датчики с фотоэлементами имеют срок службы более 10 лет.

Однако время от времени они выходят из строя, особенно если они не подключены к стабильной проводке.

В таких случаях лучший способ починить неисправный фотоэлемент — просто заменить его.

Датчики с фотоэлементами недороги и часто поставляются с длительной гарантией, поэтому они являются отличными инвестициями в долгосрочной перспективе.

4. Ослабление проводки

Если ваш свет от заката до рассвета не включается, несмотря на все ваши усилия, это может быть связано с ослаблением проводки, а не с неисправными датчиками.

Плохая проводка может привести к неправильной работе любого источника света, от включения и выключения флуоресцентных ламп до полного отключения питания.

Но вот что особенно важно:

Неопрятные провода могут сильно повредить датчики сумеречного и рассветного света, так как они вызывают аномальные дуги вокруг точки подключения.

По этой причине их следует всегда проверять и регулярно обслуживать, особенно если в вашем регионе больше всего подвержены дождям, наводнениям и другим стихийным бедствиям.

5. Колебания напряжения

Если ваши фонари от заката до рассвета постоянно включаются и выключаются или если фонари часто перегорают без видимой причины, это может быть результатом колебаний напряжения.

Незначительные колебания напряжения нормальны, но общее напряжение в вашем доме всегда должно составлять от 115 до 125 вольт.

Если ваше среднее значение ниже или выше 115 и 125 соответственно, освещение от заката до рассвета не будет работать должным образом.

Колебания напряжения часто вызываются коррозией или ослаблением соединений.

В целях вашей безопасности вызовите электрика, который поможет вам найти лучшее решение этой проблемы.

6. Проблемы с системой

Ваш датчик света от заката до рассвета может не работать из-за системных проблем или переопределений.

Системные проблемы обычно возникают после перебоев в подаче электроэнергии или незначительных проблем в системе освещения, например неправильной проводки.

К счастью, системные проблемы, связанные с освещением от заката до рассвета, решить проще всего.

Просто сбросьте свет, включив и выключив его. Вот и все.

Как исправить неисправный датчик освещенности от заката до рассвета

Существует несколько способов исправить неисправный датчик освещенности от заката до рассвета, в зависимости от того, почему он не работает.

Эти методы могут вам помочь!

1. Сброс сумерек до рассвета

Как и для большинства электрических устройств, сброс сумерек до рассвета может решить проблемы, с которыми вы сталкиваетесь при работе с датчиком.

Свет от заката до рассвета не имеет слишком сложной механики, поэтому для сброса лампы достаточно просто выключить настенный выключатель примерно на шесть секунд и снова включить его.

2. Устранение препятствий

Как обсуждалось выше, датчики фотоэлементов могут не работать, поскольку они покрыты пылью, грязью, мусором или другими приспособлениями, препятствующими попаданию света в ячейки.

В этом случае откройте колбу и сотрите грязь, мешающую датчикам.

Делайте это осторожно, чтобы случайно не повредить фотоэлементы.

Если датчики по-прежнему не работают должным образом, переместите лампу в место, где нет препятствий для света.

Расположите его вдали от теней, высоких зданий, деревьев и других препятствий, которые могут блокировать естественный свет.

Я знаю, иногда это может быть тяжело!

Убедитесь, что лампа не обращена к стене и не находится внутри светильника, куда не попадает солнечный свет.

3. Замените датчик фотоэлемента

Если датчик заката и рассвета по-прежнему не работает после устранения окружающих препятствий, возможно, вы имеете дело с неисправным фотоэлементом.

Работающий фотоэлемент должен показывать «1020», когда свет падает на его поверхность, и «0», когда свет не попадает.

Если фотоэлемент не считывает данные, возможно, произошло короткое замыкание проводов.

В этом случае установите новый датчик в лампу с помощью специалиста.

4. Убедитесь, что вы используете правильную лампу и балласт

Возможно, ваши датчики не работают, потому что вы используете несовместимую лампу или балласт.

Проверьте трехбуквенный код ANSI лампы и убедитесь, что он соответствует балласту.

Если это не так, замените его совместимым брендом.

5.

Устранение ослабленной или неисправной проводки

Ослабленная или поврежденная проводка может вызвать множество проблем с электричеством, включая неисправные датчики.

Поэтому всегда стоит проверить состояние вашей проводки, если ваш свет от заката до рассвета не работает должным образом.

Прежде чем чинить провода самостоятельно, всегда сначала вызывайте профессионала.

Починка оборванных проводов — это не проект «сделай сам», особенно если у вас нет предварительных знаний о его внутренней работе.

В чужих руках неисправная проводка может привести к серьезной опасности поражения электрическим током и пожару.

Не рискуйте потенциально смертельными авариями только для того, чтобы сэкономить пару баксов.

Как увеличить срок службы ламп от заката до рассвета

При правильном уходе расчетный срок службы ламп от заката до рассвета составляет от 30 000 до 50 000 часов.

Выполните следующие действия, чтобы обеспечить долговечность ваших светильников от заката до рассвета:

• Поместите лампу в место с постоянным освещением
• Используйте светодиодные лампы, работающие при низком токе
• Один или два раза в год проверяйте электропроводку у специалиста
• Используйте лампу с надежным источником питания
• Оснастите свою автоматическую лампу высококачественными драйверами и керамическими конденсаторами

Чтобы помочь с некоторыми из вышеперечисленных вопросов, вот короткое видео о том, как правильно установить эти светильники:

Часто задаваемые вопросы

Нужен ли выключатель для освещения от заката до рассвета?

Освещение от заката до рассвета можно установить без выключателя, но это настоятельно рекомендуется сделать, поскольку выключатели позволяют вручную включать и выключать свет в любое время дня.

Можете ли вы преобразовать обычный свет в сумеречный свет в рассветный?

Да, можно! Просто замените существующую лампочку на лампочку, оснащенную светочувствительным датчиком света.

Потребляют ли лампы от заката до рассвета много электроэнергии?

Абсолютно нет. На самом деле, его низкая стоимость энергии является одним из его преимуществ!

Свет от заката до рассвета потребляет меньше ватт, чем стандартное освещение.

Кроме того, он включается только с наступлением ночи, что снижает потребление электроэнергии.
