Как работает индуктивный датчик. Какие бывают типы индуктивных датчиков. Как подключить индуктивный датчик. Где применяются индуктивные датчики в промышленности. Преимущества и недостатки индуктивных датчиков.
Что такое индуктивный датчик и как он работает
Индуктивный датчик — это электронное устройство, способное обнаруживать металлические объекты без физического контакта с ними. Принцип его работы основан на создании электромагнитного поля вблизи чувствительной поверхности датчика.
Как работает индуктивный датчик:
- Внутри датчика расположена катушка индуктивности, по которой протекает высокочастотный ток.
- Этот ток создает переменное магнитное поле вокруг датчика.
- При попадании металлического объекта в зону действия поля в нем возникают вихревые токи.
- Вихревые токи создают собственное магнитное поле, которое взаимодействует с полем датчика.
- Это взаимодействие вызывает изменение импеданса катушки датчика.
- Электронная схема датчика фиксирует это изменение и формирует выходной сигнал.
Таким образом, индуктивный датчик реагирует на появление металлических объектов в зоне своего действия без непосредственного контакта с ними.
Основные характеристики индуктивных датчиков
При выборе индуктивного датчика необходимо учитывать следующие ключевые параметры:
- Расстояние срабатывания — максимальное расстояние, на котором датчик обнаруживает металлический объект.
- Номинальное напряжение питания — обычно 10-30 В постоянного тока.
- Тип выходного сигнала — PNP/NPN, NO/NC.
- Частота переключения — максимальное количество срабатываний в секунду.
- Степень защиты корпуса — IP67, IP68 и т.д.
- Диапазон рабочих температур.
- Материал и размеры корпуса датчика.
Выбор конкретной модели зависит от условий эксплуатации и задач, которые должен решать датчик в системе автоматизации.
Типы индуктивных датчиков
Индуктивные датчики можно классифицировать по различным признакам:
По типу выходного сигнала:
- PNP — коммутирует положительный полюс нагрузки
- NPN — коммутирует отрицательный полюс нагрузки
По логике работы выхода:
- NO (нормально открытый) — замыкает выход при обнаружении объекта
- NC (нормально закрытый) — размыкает выход при обнаружении объекта
По конструкции корпуса:
- Цилиндрические
- Прямоугольные
- Кольцевые
- Щелевые
По виду подключения:
- С кабельным выводом
- С разъемом (M8, M12 и др.)
Выбор конкретного типа зависит от требований к монтажу, подключению и логике работы в системе управления.
Схемы подключения индуктивных датчиков
Рассмотрим основные схемы подключения индуктивных датчиков:
Двухпроводная схема
Используется для датчиков постоянного тока с двумя выводами. Датчик включается последовательно с нагрузкой.
- Коричневый провод (+) — подключается к положительному полюсу источника питания
- Синий провод (-) — подключается через нагрузку к отрицательному полюсу источника питания
Трехпроводная схема PNP
Применяется для датчиков с PNP-выходом:
- Коричневый (+) — к положительному полюсу источника питания
- Синий (-) — к отрицательному полюсу источника питания
- Черный (выход) — к нагрузке, второй конец нагрузки к минусу питания
Трехпроводная схема NPN
Для датчиков с NPN-выходом:
- Коричневый (+) — к положительному полюсу источника питания
- Синий (-) — к отрицательному полюсу источника питания
- Черный (выход) — к нагрузке, второй конец нагрузки к плюсу питания
При подключении важно соблюдать полярность питания и не превышать максимально допустимый ток нагрузки датчика.
Применение индуктивных датчиков в промышленности
Индуктивные датчики широко используются в различных отраслях промышленности для решения следующих задач:
- Контроль положения металлических деталей на конвейерах
- Подсчет металлических изделий
- Определение крайних положений механизмов
- Контроль скорости вращения зубчатых колес
- Обнаружение металлических предметов в неметаллических материалах
- Позиционирование инструмента в станках с ЧПУ
- Контроль зазоров и деформаций в механических системах
- Определение уровня металлических сыпучих материалов
Благодаря своей надежности и простоте применения индуктивные датчики стали неотъемлемой частью современных систем промышленной автоматизации.
Преимущества и недостатки индуктивных датчиков
Индуктивные датчики обладают рядом преимуществ, но также имеют некоторые ограничения в применении.
Преимущества:
- Бесконтактное обнаружение объектов
- Высокая надежность и долговечность
- Нечувствительность к загрязнениям
- Высокая частота срабатывания
- Устойчивость к вибрациям и ударам
- Широкий диапазон рабочих температур
Недостатки:
- Обнаружение только металлических объектов
- Относительно небольшое расстояние срабатывания
- Чувствительность к электромагнитным помехам
- Зависимость расстояния срабатывания от материала объекта
Несмотря на указанные ограничения, преимущества индуктивных датчиков делают их незаменимыми во многих областях промышленной автоматизации.
Настройка и обслуживание индуктивных датчиков
Для обеспечения надежной работы индуктивных датчиков необходимо соблюдать следующие рекомендации по их настройке и обслуживанию:
- Правильный монтаж:
- Соблюдайте минимальное расстояние между соседними датчиками
- Учитывайте влияние окружающих металлических предметов
- Обеспечьте надежное крепление датчика
- Настройка чувствительности:
- Установите датчик на требуемом расстоянии от объекта
- При необходимости отрегулируйте чувствительность с помощью потенциометра
- Проверьте работу датчика с разными объектами
- Периодическое обслуживание:
- Очищайте чувствительную поверхность датчика от загрязнений
- Проверяйте надежность электрических соединений
- Контролируйте отсутствие механических повреждений корпуса
Правильная настройка и регулярное обслуживание помогут обеспечить длительную и бесперебойную работу индуктивных датчиков в системах автоматизации.
Индуктивный датчик. Принцип работы и подключение
Датчики
Индуктивный датчик (inductive sensor) – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металла.
Содержание
- Принцип работы
- Параметры
- Способ подключения

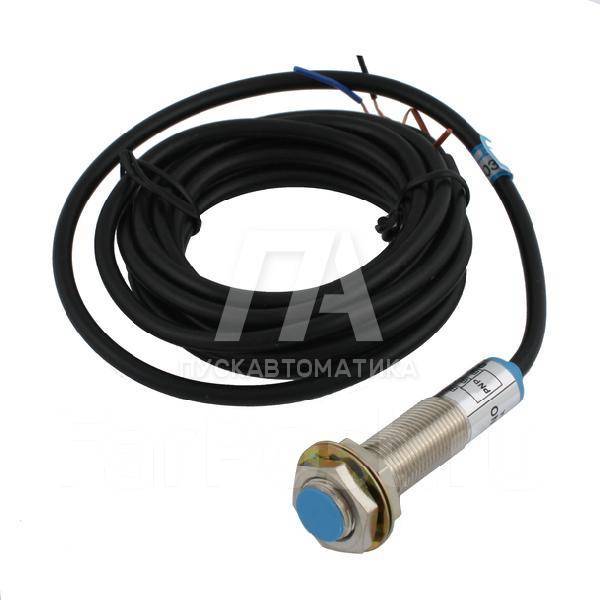

- Индуктивный датчик LJ12A3-4-Z/BX
Принцип работы
Работа индуктивного датчика основана на взаимодействии магнитного поля катушки, расположенной внутри датчика, и металла, из которого состоит объект.
При приближении металлического объекта (5) к катушке (3), магнитное поле (4) изменяется, что в свою очередь заставляет компаратор (2) сформировать сигнал, который впоследствии поступит на усилитель (1) и далее в цепь управления.
Параметры
Напряжение питания – диапазон напряжения, при котором датчик работает корректно.
Максимальный ток переключения — количество непрерывного тока, которое пропускаясь через датчик, не вызывает повреждение датчика.
Минимальный ток переключения — минимальное значение тока, которое должно протекать через датчик, чтобы гарантировать работу.
Рабочее расстояние (Sn) – максимальное расстояние от поверхности датчика, до квадратного куска железа толщиной 1 мм в осевом направлении. Расстояние будет уменьшаться для других материалов, зависимость Sn от материала представлена в таблице.
|
Железо |
1 x Sn |
|
Нержавеющая сталь |
0,9 х Sn |
|
Латунь — бронза |
0,5 x Sn |
|
Алюминий |
0,4 x Sn |
|
Медь |
0,4 x Sn |
Частота переключения — максимальное количество переключений датчика в секунду.
Способ подключения
Способ подключения зависит от типа индуктивного датчика.
Трехпроводные – два вывода отвечают за питание датчика, а третий подключается к нагрузке. В зависимости от структуры (NPN или PNP) нагрузка подключается к положительному (NPN) или отрицательному (PNP) полюсу источника постоянного напряжения.
Четырехпроводные – два вывода питания, два вывода подключаются к нагрузке.
Существуют также двух и пятипроводные датчики, но используются они реже из-за особенностей подключения.
Индуктивный датчик LJ12A3-4-Z/BX
Рассмотрим стандартный датчик, который наиболее часто используется в ЧПУ-станках или 3d-принтерах в качестве концевого выключателя. Датчик имеет 3 вывода и NPN структуру. Размеры датчика 12×50мм, расстояние обнаружения 4мм. Напряжение питания 6-36 В.
На реальном примере продемонстрируем работу датчика. В качестве нагрузки подключаем светодиод с токоограничивающим резистором, а затем подносим металлическую пластину к датчику.
На расстоянии менее 4 мм от пластины, датчик срабатывает и подает напряжение на нагрузку через нормально разомкнутый контакт (NO).
принцип работы, схемы подключения, характеристики
В современных станках и высокоточном оборудовании, где важно контролировать положение конструктивных элементов устанавливается индуктивный датчик. Для чего применяется данное устройство, какие разновидности и способы подключения существуют, как оно работает, мы рассмотрим в данной статье.
Назначение
Индуктивный датчик предназначен для контроля перемещения рабочего органа без непосредственного контакта с ним. Основной сферой применения для него является станочное оборудование, точные медицинские приборы, системы автоматизации технологических процессов, измерения и контроля формы изделия. В соответствии с положениями п.2.1.1.1 ГОСТ Р 50030.5.2-99 это датчик, который создает электромагнитное поле в области чувствительности и обладает полупроводниковым коммутатором.
Сфера применения индуктивных датчиков во многом определяется их высокой надежностью и устойчивостью к воздействию внешних факторов. На их показания и работу не влияют многие факторы окружающей среды: влага, оседание конденсата, скопление пыли и грязи, попадание твердых частиц. Такие особенности обеспечиваются их устройством и конструктивными данными.
Устройство
Развитие сегмента радиоэлектроники привело не только к совершенствованию первоначальных механизмов, но и к возникновению принципиально новых индуктивных датчиков. В качестве примера рассмотрим один из простейших вариантов (рисунок 1):
Рис. 1. Устройство индуктивного датчикаКак видите на рисунке, в его состав входят:
- магнитопровод или ярмо (1) – предназначен для передачи электромагнитного поля от генератора в зону чувствительности;
- катушка индуктивности (2) – создает переменное электромагнитное поле при протекании электрического тока по виткам;
- объект измерения (3) – металлический якорь, вводимый или перемещаемый в области чувствительности, неметаллические предметы не способные влиять на состояние электромагнитного поля, поэтому они не используются в качестве детектора;
- зазор между объектом измерения и основным магнитопроводом (4) – обеспечивает меру взаимодействия в качестве магнитного диэлектрика, в зависимости от модели датчика и способа перемещения может оставаться неизменным или колебаться в заданном диапазоне;
- генератор (5) — предназначен для генерации электрического напряжения заданной частоты, которое будет создавать переменное магнитное поле в заданной области.
Принцип работы
Принцип действия индуктивного датчика заключается в способности электромагнитного поля изменять свои параметры, в зависимости от значения магнитной проводимости на пути протекания потока. В основе его работы лежит классический вариант катушки, намотанной на сердечник.
Рис. 2. Магнитное поле в состоянии покояПри протекании электрического тока I по виткам этой катушки генерируется магнитное поле (см. рисунок 2), результирующий вектор магнитной индукции B которого определяется по правилу Правой руки. При движении магнитного поля по сердечнику, ферромагнитный материал обеспечивает максимальную пропускную способность. Но, как только линии магнитной индукции попадают в воздушное пространство, магнитная проводимость существенно ухудшается и часть поля рассеивается.
Рис. 3. Магнитное поле при введении объекта срабатыванияПри внесении в область действия поля индуктивного датчика объекта срабатывания (рисунок 3), изготовленного из металла, напряженность линий индукции резко изменяется.
В результате чего усиливается поток и меняется его значение, а это, в свою очередь, приводит к изменению электрической величины в цепи катушки за счет явления взаимоиндукции. На практике этот сигнал слишком мал, поэтому для расширения предела измерения индуктивного датчика в их схему включается усилитель.
Расстояние срабатывания и объект воздействия
В зависимости от конструкции и принципа действия индуктивного датчика объект воздействия может иметь вертикальное или горизонтальное перемещение относительно самого измерителя. Однако реакция сенсора на начало движения контролируемого объекта может начинаться не сразу, что обуславливается номинальным расстоянием, при котором обеспечивается зона чувствительности датчика и техническими параметрами объекта.
Рис. 4. Область и объект срабатыванияКак видите на рисунке 4, в первом положении контролируемый объект находится на таком удалении, где электромагнитные линии не достигают его поверхности. В таком случае с индуктивного датчика сигнал сниматься не будет, так как он не фиксирует перемещения в зоне чувствительности.
Во втором положении контролируемый объект уже пересек расстояние срабатывания и вошел в чувствительную зону. В результате взаимодействия с объектом на выходе датчика появится соответствующий сигнал.
Также расстояние срабатывания будет зависеть от геометрических размеров, формы и материала. Следует заметить, что в качестве объекта срабатывания индуктивного датчика применяются только металлические предметы, но от конкретного типа будет отличаться и момент перехода датчика в противоположное состояние, что изображено на диаграмме:
Рис. 5. Зависимость расстояния срабатывания от материалаВиды
На практике существует огромное разнообразие индуктивных датчиков, всех их можно разделить на две большие категории, в зависимости от рода питающего тока – переменного и постоянного. В зависимости от состояния контактов в соответствии с таблицей 1 р.3 ГОСТ Р 50030.5.2-99 индуктивные датчики бывают:
- замыкающий – при перемещении контролируемого объекта происходит перевод во включенное положение;
- размыкающий – в случае воздействия индуктивный датчик переводит контакты в отключенное положение;
- переключающий – одновременно объединяет оба предыдущих варианта, за одну коммутацию переводит один вывод во включенное, второй, в отключенное положение.
По количеству измерительных цепей индуктивные датчики подразделяются на одинарные и дифференциальные. Первый из них обладает одной катушкой и одной цепью измерения. Второй тип подразумевает наличие двух сенсоров, измерительные цепи которых включаются в противофазу для сравнения показаний.
Рис. 6. Одинарый и дифференциальный датчикПо способу передачи данных индуктивные датчики подразделяются на аналоговые, электронные и цифровые. В первом случае применяются те же катушки и ферромагнитные сердечники. Электронные используют триггер Шмидта вместо ферромагнетиков для получения гистерезисной составляющей. Цифровые выполняются в формате печатных плат на микросхемах. Помимо этого виды подразделяются по количеству выводов датчика: два, три, четыре или пять.
Характеристики (параметры)
При выборе индуктивного датчика для решения конкретной задачи руководствуются параметрами цепи, в которых он будет функционировать и основной логикой схемы. Поэтому обязательно проверяется соответствие их параметров:
- напряжение питания – определяет допустимый минимум и максимум разности потенциалов, при которой индуктивный датчик нормально работает;
- минимальный ток срабатывания – наименьшее значение нагрузки, при котором произойдет переключение;
- расстояние срабатывания – допустимый промежуток удаления, при котором будет происходить коммутация;
- индуктивное и магнитное сопротивление – определяет проводимость электрического тока и линий магнитной индукции для конкретной модели;
- поправочный коэффициент – применяется для внесения поправки, в зависимости от дополнительных факторов;
- частота переключений – максимально возможное количество раз коммутации в течении секунды;
- габаритные размеры и способ установки.
Примеры подключения на схемах
Конструктивные особенности индуктивных датчиков определяют количество их выводов и способ дальнейшего подключения. В виду того, что существует четыре наиболее распространенных типа, рассмотрим примеры схем их подключения.
Двухпроводных датчиков индуктивности
Рис. 7. Схема подключения двухпроводного датчикаКак видите на схеме выше, двухпроводные индуктивные датчики применяются исключительно для непосредственной коммутации нагрузки: контакторов, пускателей, катушек реле в качестве электронного выключателя. Это наиболее простая схема и модель, но работа конкретной модели сильно зависит от параметров подключаемой нагрузки.
Трехпроводных датчиков индуктивности
Рис. 8. Схема подключения трехпроводного датчика индуктивностиВ трехпроводной схеме присутствует два вывода на питание самого индуктивного датчика, а третий, предназначен для подключения нагрузки к нему. По способу коммутации их подразделяют на PNP и NPN, первый вид коммутирует положительный вывод, откуда и происходит название, второй тип коммутирует отрицательный вывод.
Четырехпроводных датчиков индуктивности
Рис. 9. Схема подключения четырехпроводного датчика индуктивностиПо аналогии с предыдущим датчиком, четырехпроводный также использует два вывода 1 и 3 для получения питания. А вот 2 и 4 вывод используется для подключения нагрузки с той разницей, что коммутация для обеих нагрузок будет противоположной.
Пятипроводных датчиков индуктивности
Рис. 10. Схема подключения пятипроводного датчика индуктивностиВ пятипроводном индуктивном датчике два вывода применяются для подачи напряжения на чувствительный элемент датчика, в рассматриваемом примере это 1 и 3. Два вывода 2 и 4 подают питание на разные нагрузки, а управляющий вывод 5 позволяет выбирать различные режимы работы и менять логику переключений.
Преимущества и недостатки
В сравнении с другими типами сенсорных устройств индуктивные датчики продолжают занимать весомую нишу, наращивая темпы внедрения в различные сферы промышленности и отрасли народного хозяйства.
Такое частое применение объясняется рядом весомых преимуществ:
- высокая надежность за счет простой конструкции и отсутствия подвижных контактов;
- может функционировать как от бытовой сети, так и от специальных генераторов, преобразователей и прочих источников питания;
- способны обеспечивать значительную мощность на выходе — порядка нескольких десятков Ватт;
- характеризуются высокой чувствительностью в зоне измерения.
Но, вместе с тем, существуют и недостатки индуктивных датчиков, которые не позволяют использовать их повсеместно. Среди наиболее существенных минусов являются громоздкие размеры, не позволяющие монтировать их в любых устройствах. Также к недостаткам относится зависимость параметров работы от температурных и других факторов, вносящих поправку на точность.
Использованная литература
- Алейников А.Ф., Гридчин В.А., Цапенко М.П. «Датчики» 2001
- Келим Ю. М. «Типовые элементы систем автоматического управления» 2002.
- В.В. Литвиненко, А.П. Майструк. «Автомобильные датчики, реле и переключатели» 2004
- Соснин Д. А. «Автотроника. Электрооборудование и системы бортовой автоматики современных легковых автомобилей» 2001
Как работает индуктивный датчик? Типы и области применения
В этой статье мы поговорим об индуктивных датчиках. Мы объясним, что такое индуктивный датчик, как работает индуктивный датчик, некоторые из различных типов индуктивных датчиков, а также поговорим о некоторых способах использования этих датчиков в автоматизации.
Что такое индуктивный датчик?
Индуктивный датчик — это электронное устройство, которое может обнаруживать цель из черного металла без физического контакта.
Индуктивные датчики также обнаруживают цели из цветных металлов, таких как алюминий, латунь и медь. Но использование мишеней из цветных металлов уменьшает диапазон чувствительности индуктивного датчика.
Диапазон чувствительности
Диапазон чувствительности индуктивного датчика — это расстояние от поверхности датчика до максимального расстояния, на котором датчик может обнаружить металлическую цель.
Расстояние срабатывания указано в паспорте датчика.
В техническом описании также будут указаны некоторые поправочные коэффициенты, если вы хотите обнаружить цветной металл.
Цветной металл — это тип металла, который не содержит значительного количества железа. Латунь, алюминий и медь являются примерами цветных металлов. Это означает, что в этих металлах нет значительного количества железа.
Здесь для этого индуктивного датчика в техническом описании указано расстояние срабатывания 12 мм. Это работает только тогда, когда объект стальной, в котором содержится значительное количество железа.
Если предмет из цветного металла, т.0030 поправочный коэффициент при определении расстояния обнаружения.
Например, здесь говорится, что если объект изготовлен из латуни , вам просто нужно умножить нормальное расстояние срабатывания датчика на 0,5 .
Итак, если мы умножим 12 мм на 0,5, мы получим 6 мм в качестве расстояния обнаружения латунного предмета.
Это означает, что если мы хотим обнаружить объект, сделанный из латуни, расстояние между датчиком и объектом не должно превышать 6 мм, чтобы этот датчик мог обнаружить объект.
То же самое относится и к другим цветным металлам. Например, если у нас есть объект, сделанный из алюминия , расстояние срабатывания для этого индуктивного датчика составляет 12 мм, умноженное на 0,4 . Это дает нам расстояние срабатывания 4,8 мм.
Для объекта из меди расстояние обнаружения будет 12 мм, умноженное на 0,3 , что равно 3,6 мм.
Как видите, здесь показан поправочный коэффициент для стали как 1 . Сталь относится к черным металлам, так как в ней содержится значительное количество железа. Таким образом, расстояние срабатывания для объекта, сделанного из стали, равно 12 мм, умноженному на 1, что равно 12 мм.
Если вам нужна спецификация сенсора, но вы не можете ее найти, вы можете получить ее на веб-сайте производителя сенсора.
Части индуктивного датчика
Четыре основные внешние части индуктивного датчика: корпус датчика, поверхность датчика , индикатор и конец кабеля или конец разъема кабеля.
Внутри корпуса датчика находится схема, обеспечивающая его работу.
Лицо — это часть сенсора, которая обнаруживает цели.
Световой индикатор обычно находится рядом с местом подключения кабеля к датчику. Световой индикатор загорается, когда цель находится в зоне действия датчиков.
Кабель датчика состоит из трех проводов разного цвета: коричневого, синего и черного.
Эти датчики поставляются с уже подключенным кабелем или могут иметь разъем, к которому прикручивается кабель.
Как работает индуктивный датчик?
Принцип работы индуктивных датчиков заключается в том, что датчик создает электромагнитное поле, которое излучается с поверхности датчика. Помещение металлической мишени рядом с лицевой стороной датчика нарушит электромагнитное поле, что приведет к включению выходного сигнала датчика и светового индикатора.
Типы индуктивных датчиков
Индуктивные датчики доступны в различных конфигурациях. Они могут быть
— переменного или постоянного тока,
— экранированные или неэкранированные,
— нормально открытые или нормально закрытые,
— NPN или PNP, и это лишь некоторые из них.
Они также производят индуктивные датчики для опасных, высокотемпературных и промывочных зон.
Для мест промывки нам необходимо использовать экранированный индуктивный датчик.
Преимущества индуктивного датчика
Вот некоторые преимущества использования индуктивных датчиков по сравнению с другими типами датчиков.
Индуктивные датчики являются полупроводниковыми и не имеют движущихся частей.
Это делает их очень надежными, поскольку обычно их нужно заменять только при физическом повреждении.
Индуктивные датчики могут загрязниться и продолжать работать. Такие вещи, как грязь, опилки, масло и жир, не повлияют на то, как индуктивные датчики обнаруживают цели.
Крепление индуктивного датчика
Индуктивные датчики также можно устанавливать разными способами. В зависимости от типа, некоторые из этих датчиков можно установить, просто прикрутив их болтами или просверлив и нарезав резьбу в отверстии того же размера и резьбы, что и датчик.
Они также производят множество различных заводских креплений для индуктивных датчиков, чтобы их можно было быстро и легко установить.
Например, мы будем использовать индуктивный датчик общего назначения на 24 В постоянного тока диаметром 12 мм, который обычно разомкнут и к которому уже подключен трехжильный кабель.
Мы будем использовать болт, чтобы активировать датчик. Чтобы подключить датчик к тестеру, подключите коричневый провод к клемме «+» датчика, подключите синий провод к клемме «+» напряжения датчика и подключите черный провод к клемме выхода датчика №1 или №2.
Как же работают индуктивные датчики? Обратите внимание, когда болт и датчик не находятся близко друг к другу, индикатор не горит.
При перемещении болта в зону действия индуктивных датчиков индикатор загорается и не гаснет.
Обратите внимание, если мы переместим болт так, чтобы он касался датчика, индикатор останется включенным. Когда мы отводим болт от датчика, индикатор гаснет.
Если бы выход этого датчика был нормально замкнут, индикаторная лампочка выключалась бы, когда болт находится на датчике, и загоралась бы, когда болт был удален от датчика.
Применение индуктивных датчиков
Теперь давайте поговорим о некоторых примерах использования индуктивных датчиков в автоматизации.
Индуктивные датчики можно использовать для обнаружения детали на рабочих станциях, на остановках конвейера и даже на роботах.
Их можно использовать для определения того, выдвигается или втягивается пневмоцилиндр, а также поднимается или опускается стопор поддона или цепной транспортер.
Индуктивные датчики можно использовать для определения того, находится ли поддон по центру поворотного стола, прежде чем он начнет вращаться.
Допустим, этот поворотный стол вращается двигателем с редуктором, а двигатель управляется ЧРП (частотно-регулируемым приводом). Индуктивные датчики могут использоваться для того, чтобы сообщать частотно-регулируемому приводу, когда следует замедлиться и остановиться.
Резюме Итак, прочитав эту статью, вы узнали об индуктивных датчиках.
Что они обнаруживают металлические цели без физического контакта, создавая электромагнитное поле.
Вы узнали о четырех основных частях индуктивного датчика и о том, что они имеют множество различных вариантов для удовлетворения потребностей большинства приложений.
Пожалуйста, дайте нам знать, если у вас есть какие-либо вопросы об индуктивных датчиках или о датчиках в целом, в комментариях ниже, и мы свяжемся с вами менее чем через 24 часа.
У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.
Индуктивные датчики | Электрические соединения
Индуктивные датчики могут быть интегрированы в системы различными способами. Различные версии датчиков с фиксированными кабелями со штекерами или без них или с соединительными штекерами доступны в различных исполнениях в стандартной комплектации.
Клеммный отсек
Датчики этого типа имеют специальное место в корпусе датчика для электрического соединения датчика с установкой.
Клеммный отсек позволяет пользователям свободно выбирать соединительный кабель. Это имеет особое значение в областях применения, связанных с устойчивостью к ультрафиолетовому излучению или устойчивостью к химическим веществам. Кроме того, пользователи не привязаны к кабелям фиксированной длины, а клеммный отсек обеспечивает повышенную защиту от несанкционированного доступа по сравнению с версиями с разъемами.
Индуктивные датчики Pepperl+Fuchs с клеммными отсеками могут содержать обозначение типа «KK» во второй позиции кода типа.
Фиксированный кабель с разъемом или без него
Датчики этого типа имеют фиксированный кабель, который может быть предварительно собран, или фиксированный кабель с типичным разъемом для промышленной автоматизации. Датчики с фиксированным кабелем являются доступными вариантами, поскольку они не требуют дополнительного несимметричного гнездового кабеля и сводят к минимуму количество точек подключения. В зависимости от требований применения (например, в автомобильной промышленности) возможно подключение к специальным разъемам.
Датчики с фиксированными кабелями и разъемом имеют информацию о длине кабеля и типе разъема, включенную в конце их кода типа, например: NBB0,8-4M25-E2-0,3M-V3, NMB1,5-8GM35 -E2-FE-150MM-V1 и т. д.
Разъемы для передачи данных
Индуктивные датчики доступны со стандартным набором разъемов для промышленной автоматизации, включая M8 и M12, 1/2 дюйма и 7/8 дюйма. При замене датчика нет необходимости полностью заменять кабели. Это предотвращает возникновение ошибок при новых соединениях в клеммном отсеке. В ассортименте принадлежностей Pepperl+Fuchs доступны стандартные односторонние разъемы с розетками.
Индуктивные датчики с этими вариантами подключения имеют одно из следующих обозначений типа в конце кода типа: V1, V3, V5, V13, V16, V18.
Другие соединения
В дополнение к другим версиям доступны, например, разъемы FASTON® или датчики с соединениями под пайку.
Электрические версии и принципиальные схемы
В следующей таблице представлен обзор распространенных индуктивных датчиков с точки зрения электрической версии, типа датчика, типичных данных и принципиальной принципиальной схемы.
| Напряжение постоянного тока 10 В … 60 В | |
|---|---|
| Тип датчика |
|
| Схема подключения согласно EN 60947-5-2 | НО контакт или НЗ контакт Пример: НО контакт Z/Z0 |
| Типовые данные |
|
| Базовая серия 10 В … 30 В, 100 мА Стандартная серия 10 В … 60 В, 200 мА | |
|---|---|
| Тип датчика |
|
| Схема подключения согласно EN 60947-5-2 | НО контакт или НЗ контакт Пример: НО контакт E/E0 |
| Принципиальная электрическая схема | |
| Типовые данные |
|
.. 200 мА
| Тип датчика |
|
| Схема подключения согласно EN 60947-5-2 | НЗ контакт и НО контакт Пример: НЗ контакт и НО контакт A2 |
| Типовые данные |
|
| Напряжение переменного тока 20 В … 250 В | |
|---|---|
| Тип датчика | WS, WÖ, W, W4 |
| Схема подключения согласно EN 60947-5-2 | НЗ контакт и НО контакт Пример: размыкающий контакт WÖ/UÖ |
| Типовые данные | |
