Виды и принцип работы датчиков движения

Датчики движения для прожекторов бывают нескольких типов, каждый из которых имеет свои особенности работы:

Инфракрасный датчик движения

Принцип работы основан на обнаружении изменений инфракрасного излучения в зоне действия. Особенности:

• Реагирует на тепловое излучение движущихся объектов
• Высокая точность при большом количестве линз
• Возможны ложные срабатывания
• Зависит от погодных условий

Ультразвуковой датчик движения

Работает по принципу эхолокации, излучая ультразвуковые волны. Характеристики:

• Определяет движение по отраженному сигналу
• Небольшая зона действия
• Может негативно влиять на домашних животных
• Реагирует на интенсивные перемещения

Микроволновый датчик движения

Использует радиоволны для обнаружения движения. Особенности:

• Высокая чувствительность и дальность действия
• Работает при любой погоде
• Может обнаруживать движение за препятствиями
• Вероятны ложные срабатывания

Схемы подключения датчика движения к прожектору

Существует несколько базовых схем подключения датчика движения к прожектору:

Простая схема прямого подключения

В этом варианте датчик движения подключается напрямую между прожектором и сетью:

• Фаза (L) подается на датчик движения
• Ноль (N) идет напрямую на прожектор
• Выход датчика (A) подключается к прожектору

Преимущество — простота подключения. Недостаток — нет возможности отключить датчик.

Схема с выключателем для отключения датчика

Добавляется выключатель для возможности полного отключения системы:

• Выключатель ставится на фазный провод до датчика
• При размыкании выключателя датчик обесточивается

Позволяет отключать срабатывание датчика при необходимости.

Схема с выключателем для постоянного включения

Выключатель подключается параллельно датчику:

• При замыкании выключателя прожектор горит постоянно
• При размыкании работает от датчика движения

Дает возможность принудительно включать освещение на длительное время.

Пошаговая инструкция по подключению датчика движения

Чтобы правильно подключить датчик движения к прожектору, выполните следующие шаги:

1. Отключите питание на щитке
2. Снимите корпус прожектора
3. Определите провода:
   • Фаза (обычно коричневый)
   • Ноль (синий)
   • Заземление (желто-зеленый)
4. Подключите провода датчика:
   • Коричневый (L) — к фазе
   • Синий (N) — к нулю
   • Красный (A) — к прожектору
5. Закрепите датчик на корпусе прожектора
6. Установите корпус обратно
7. Включите питание и проверьте работу

Настройка датчика движения для прожектора

После установки необходимо настроить датчик движения:

Регулировка угла обзора

Настройте угол наклона сенсора так, чтобы охватить нужную зону без слепых зон. Учитывайте высоту установки и предполагаемое направление движения объектов.

Настройка чувствительности

Отрегулируйте чувствительность датчика регулятором SENS:

• Слишком высокая — ложные срабатывания
• Слишком низкая — пропуск движения

Подберите оптимальный уровень экспериментальным путем.

Настройка времени работы

Установите время задержки выключения регулятором TIME:

• Короткое время — частые включения
• Длительное время — комфортное освещение

Рекомендуется начать с минимального значения.

Настройка уровня освещенности

Отрегулируйте порог срабатывания по освещенности (LUX):

• Низкий уровень — работа только в темноте
• Высокий уровень — работа при любом освещении

Настраивайте вечером при нужном уровне естественного света.

Преимущества использования датчика движения с прожектором

Установка датчика движения для управления прожектором дает ряд преимуществ:

• Экономия электроэнергии — свет включается только при необходимости
• Удобство — не нужно вручную включать/выключать освещение
• Безопасность — свет включается автоматически при появлении людей
• Длительный срок службы ламп за счет меньшего времени работы
• Возможность настройки зоны и условий срабатывания

Частые проблемы при подключении датчика движения

При установке датчика движения могут возникнуть некоторые сложности:

Датчик не включает прожектор

Возможные причины:

• Неправильное подключение проводов
• Низкая чувствительность датчика
• Неподходящий угол обзора

Проверьте подключение и настройки датчика.

Прожектор не выключается

Причины проблемы:

• Слишком длительное время задержки
• Постоянное движение в зоне действия
• Неисправность датчика

Уменьшите время задержки, проверьте зону обнаружения.

Ложные срабатывания датчика

Возможные факторы:

• Слишком высокая чувствительность
• Помехи от источников тепла или света
• Движение животных или растений

Отрегулируйте чувствительность и зону обнаружения датчика.

Выбор датчика движения для прожектора

При выборе датчика движения учитывайте следующие параметры:

• Тип датчика (инфракрасный, ультразвуковой, микроволновый)
• Угол и дальность обнаружения
• Мощность подключаемой нагрузки
• Степень защиты от влаги и пыли (IP)
• Диапазон рабочих температур
• Возможности настройки (чувствительность, время, освещенность)

Выбирайте датчик в соответствии с условиями эксплуатации и характеристиками прожектора.

Как подключить датчик движения к прожектору

Подключить датчик движения к прожектору можно по простой схеме, просто заменив им выключатель в электрической цепи. Но в таком случае, если в гости пришёл друг и вы, после третьей, вышли «подышать» во двор, то прожектор будет постоянно то включаться, то выключаться, в зависимости от места установки и активности ваших движений. Чтобы тогда, когда это удобно, прожектор горел постоянно можно установить дополнительно выключатель света, параллельно с датчиком движения(ДД). Рассмотрим другой случай: чтобы уличный источник света не включался днём, можно разрывать цепь сенсора либо последовательно включенным выключателем, либо датчиком света. Также можно скомбинировать эти варианты. То есть вариантов схем, как можно подключить датчик движения к прожектору существует больше одного. Рассмотрим самые распространённые из них.

Светодиодный прожектор с датчиком движения

Содержание

1. Виды и принцип работы датчика движения
2. Инфракрасный
3. Ультразвуковой
4. Микроволновый датчик движения
5. Разновидности прожекторов с датчиком движения
6. Схемы подключения датчика движения к прожектору
7. Простая схема подключения датчик – прожектор.
8. Схема с выключателем света для отключения датчика движения
9. Схема с выключателем для постоянного включения прожектора
10. Комбинированная схема с двухклавишным выключателем
11. Параллельное подключение двух датчиков движения к прожектору
12. Как подключить датчик света совместно с датчиком движения к прожектору
13. Настройка прожектора с датчиком движения для улицы
14. Угол наклона
15. Чувствительность сенсора
16. Освещённость
17. Задержка
18. Заключение

Виды и принцип работы датчика движения

Датчик движения замыкает цепь, в тот момент, когда обнаруживает перемещение в зоне его действия, то есть работает, как своеобразный выключатель. Классифицируются такие сенсоры по принципу обнаружения перемещения объектов.

Инфракрасный

Такой тип сенсора реагирует на изменение инфракрасного излучения в зоне действия. На его чувствительном элементе расположено большое количество линз, число которых и влияет на его точность. Чем их больше, тем точнее будет сенсор. Сенсор фиксирует перемещение теплового излучения от одной линзы к другой, на основе чего формируется сигнал на включение источника света. У инфракрасного типа есть свои недостатки:

• Есть вероятность ложных срабатываний;
• Невысокая точность у моделей с малым количеством линз;
• Зависимость от внешних условий (погода).

Инфракрасный ДД

Ультразвуковой

Действует по принципу эхолокации, как, например, это делает летучая мышь. Сенсор постоянно излучает волны в ультразвуковом диапазоне. Затем, по изменению частоты отражения прибор определяет перемещение объектов в зоне ответственности и формирует сигнал на включение светового прибора. Такой эффект называется эффектом Допплера. Но и этот тип сенсора имеет свои недостатки:

• Такой детектор постоянно излучает ультразвук, что может негативно воздействовать на домашних животных;
• Небольшой диапазон действия, и при неправильной регулировке такой тип сенсора можно «обмануть»;
• Реагируют на интенсивные перемещения, но этот параметр также зависит от того, как сенсор отрегулирован.

Ультразвуковой ДД

Микроволновый датчик движения

Принцип действия такого типа сенсоров аналогичен ультразвуковым, за исключением того, что микроволны находятся уже в радиочастотном диапазоне, примерно 5,8ГГц, при этом мощность излучения не велика. Если изменяется частота отражённых волн, сенсор дает сигнал на включение прибора. Их достоинства и недостатки:

Высокая чувствительность

Работает при любых погодных условиях

Может обнаруживать перемещение даже за препятствиями, которые слабо пропускают электрический ток

Высокая стоимость

Микроволны могут быть вредны для здоровья

Высокую чувствительность также можно отнести и к недостаткам прибора, так как возникает вероятность ложных срабатываний, поэтому такой тип нуждается в тщательной регулировке

Микроволновый ДДКак правильно выбрать датчик движения. Какие бывают, в чем отличия

Разновидности прожекторов с датчиком движения

По исполнению, прожекторы с ДД могут быть:

• Моноблок. При таком исполнении, сенсор встроен в корпус источника света. Моноблок удобен для установки и подключения, но отсутствует возможность регулировки направления и угла наклона детектора. Также, так как вся схема уже собрана, отсутствует возможность использовать различные варианты схем, например, для постоянного включения света, для проведения работ во дворе дома;
• У ДД отдельный корпус, но вся электрическая цепь с прожектором уже собрана, и они по сути представляют собой единый осветительный прибор. Такому типу конструкции свойственны недостатки моноблока, за исключением того, что сенсор можно настроить по горизонтали и вертикали, в зависимости от модели;
• Прожектор и ДД– это отдельные устройства. Схема подключения при таком варианте усложняется, но плюсом этого является свобода действий. Можно комбинировать схемы подключения датчика движения к прожектору, которые мы далее и рассмотрим в этой статье.

Моноблочное исполнениеОтдельный корпусОтдельные устройства

Как правило, все уличные источники света должны иметь степень защиты от влаги не ниже IP65 — это защита от сильной струи воды в любом направлении.

Схемы подключения датчика движения к прожектору

На большинстве моделей ДД, для подключения имеются три провода:

• L – Фаза, которая подается на сенсор;
• N – Ноль;
• A – На этом проводе появляется фаза, в случае, когда сенсор срабатывает и свет должен включиться.

Провода для подключения датчика движения

Синий провод – это чаще всего нулевой. А вот какой провод фазный, а какой провод с реле ДД, лучше посмотреть на схеме или в инструкции к нему.

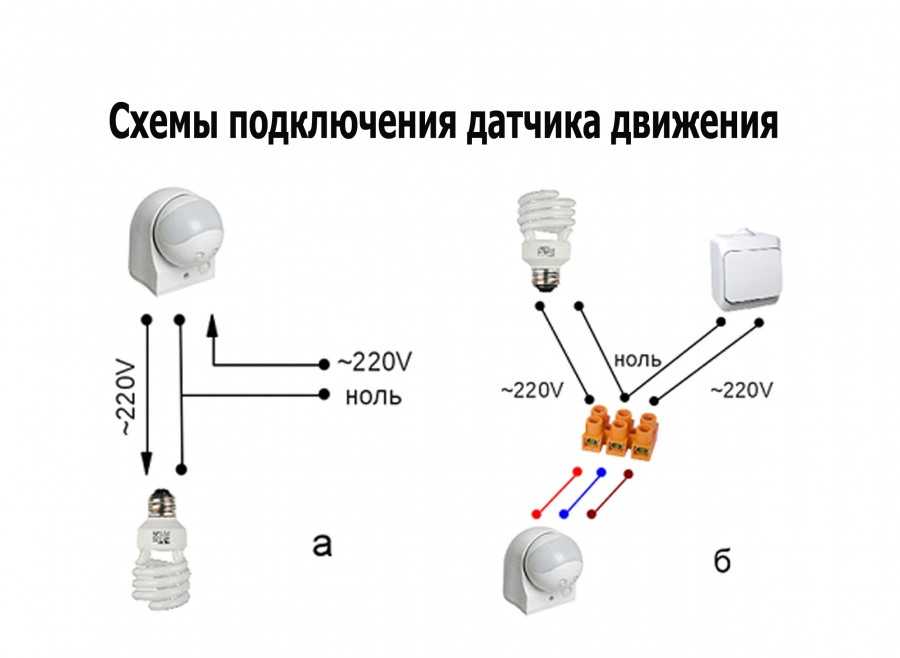

Простая схема подключения датчик – прожектор.

При таком подключении связка источника света с сенсором будет срабатывать на перемещение постоянно. Отключить срабатывание сенсора на перемещение можно будет только автоматом питания, на распределительном щите. При этом схема, как соединить датчик движения с прожектором будет выглядеть так:

Простая схема соединения прожектора с датчиком движения

При такой схеме проводник заземления PE, при наличии, идёт напрямую на источник света. Фазный L – непосредственно на сенсор. При срабатывании фаза с проводника L будет появляться на клемме A сенсора, цепь замыкаться и свет загораться.

Схема с выключателем света для отключения датчика движения

При простой схеме прямого подключения нет возможности отключить срабатывание ДД, например, днём, или, когда в подсветке нет надобности. Решить проблему поможет установка выключателя, в разрыв фазы, идущей на сенсор.

Схема с выключателем для полного отключения

При такой схеме выключатель обрывает питание сенсора, что исключает его срабатывание. Соответственно и сам источник света включаться не будет, так как цепь не замкнётся.

Схема с выключателем для постоянного включения прожектора

Но что, если нужно, например, чтобы источник света горел постоянно? Например, во время работы во дворе дома. Для такого функционала, схема, как подключить датчик движения к светодиодному прожектору будет выглядеть следующим образом:

Схема с возможностью постоянного включения прожектора

При такой схеме подключения, если выключатель разомкнут, то система освещения работает в обычном режиме: срабатывание ДД приводит к включению освещения. Но, как только замыкается выключатель, фаза постоянно подается на источник света, цепь замыкается, и он загорается.

Источники света

Ремонт светодиодного прожектора своими руками

28416.01.2023

Комбинированная схема с двухклавишным выключателем

Две схемы с выключателями, приведённые выше, можно скомбинировать. Например с помощью двухклавишного выключателя. При этом схема подключения будет выглядеть так:

Комбинированная схема подключения прожектора к датчику движения

При такой схеме, отключение клавиши под номером 1 приведёт к отключению сенсора, и система прекратит реагировать на перемещение. При этом остается возможность включать и выключать освещение клавишей под номером 2, как, например, в случае с обычной люстрой.

Если клавиша №2 будет отключена, а №1 включена, то система перейдёт в «следящий» режим и будет срабатывать на движение. Для полного отключения нужно чтобы оба контакта выключателя были разомкнуты. Для удобства, все режимы работы, в зависимости от состояния выключателя, отображены в таблице ниже.

Клавиша №1	Клавиша №2	Режим работы
ON	ON	Освещение будет включено постоянно, вне зависимости от наличия перемещения
ON	OFF	Система включает свет при наличии движения (следящий режим)
OFF	ON	Освещение будет включен постоянно, вне зависимости от наличия перемещения
OFF	OFF	Система выключена полностью, на перемещение не реагирует

Режим работы системы в зависимости от состояния клавиш выключателя

Такая конфигурация схемы подключения прожектора с ДД может показаться сложной, но именно она позволяет легко управлять режимами работы максимально гибко. Возможно, нужно будет немного привыкнуть.

Источники света

Как подключить светодиодный прожектор к сети

12208.01.2023

Параллельное подключение двух датчиков движения к прожектору

В некоторых случаях может потребоваться, чтобы освещение включалось от двух разных ДД независимо. Например, если это длинный коридор или лестничный пролёт. В таком случает схема соединения источника света с ДД будет выглядеть так:

Схема соединения двух датчиков движения с прожектором

При такой конфигурации, оба сенсора, независимо друг от друга, могут подать фазу на питающую линию источника света. Также систему можно дополнять выключателями, например, разрывая фазу, подаваемую на сенсоры с помощью выключателя, и таким образом отключая её полностью.

Источники света

Почему светодиодный прожектор светится в выключенном состоянии

11722. 01.2023

Как подключить датчик света совместно с датчиком движения к прожектору

Даже если систему дополнять выключателями, то днём можно просто забыть её отключать, и она будет продолжать срабатывать, включая и выключая освещение, реагируя на любое перемещение. Чтобы всё работало автоматически, можно дополнить её детектором света, который будет размыкать фазу, идущую на ДД, тем самым отключая систему, аналогично, как это было в случае с выключателем. Это позволит забыть о ежедневном отключении прожектора в светлое время суток. При этом схема подключения датчика света, совместно с детектором движения к прожектору будет выглядеть так:

Схема подключения с датчиком света

Контакты датчика света аналогичны контактам детектора движения. И замыкание происходит по тому же принципу, но только не на движение, а на световой поток.

Обратите внимание

Датчик света нужно располагать так, чтобы свет от уличных источников не попадал на него, иначе при их включении он срабатывать не будет. А если его разместить ещё и под прожектором, которым он управляет, то может возникнуть ситуация, при которой свет будет постоянно моргать.

Настройка прожектора с датчиком движения для улицы

Для регулировки нужно следовать указаниям инструкции к устройству, так как там будут приведены рекомендации, оптимальные именно для этой модели. Основными параметрами регулировки являются: угол наклона, чувствительность и задержка на отключение.

Угол наклона

Правильная регулировка угла установки поможет избежать мертвых зон и ложных срабатываний. Сенсоры крепятся с помощью шарнирных креплений, что позволяет настроить зону действия детектора. Угол наклона нужно настроить так, чтобы эта зона была максимальной, и не было мёртвых зон. Часто, в инструкции к прибору обозначены конкретные параметры его установки, но также можно поэкспериментировать «вживую», меняя угол наклона и проверяя слепые зоны.

Как установить угол наклона датчика движения на прожекторе

Также существенное влияние на угол наклона имеет и высота установки сенсора. Также учитывается предполагаемое направление движения, и плоскость.

Чувствительность сенсора

Корректная настройка чувствительности прожектора с датчиком движения для улицы поможет избежать ложных срабатываний. Например, если чувствительность установлена высокая, сенсор может реагировать на мелких животных, и даже на пролетающих птиц.

Настраивать чувствительность скорее всего придётся «вживую», так как она изначально у разных моделей разная, плюс у каждого случая свои условия обнаружения и высота установки. Настраивается этот параметр регулятором, который обычно подписывается как “SENS”. При начальной установке, лучше поставить его в примерно посередине диапазона, и при последующей эксплуатации регулировать в большую или меньшую сторону, отсекая заранее неподходящие диапазоны регулировки.

Освещённость

Этот параметр требует регулировки в том случае, если применяется совмещённая схема с детектором света. Собственно, и регулятор находится на этом сенсоре. В отличие от чувствительности настроить его срабатывание довольно несложно: вечером, после заката, выбирается уровень освещённости, на котором должно включаться освещение, и вращением регулятора добиваются его включения. Но, так как схема совмещена ещё и с сенсором движения, возможно потребуется попросить кого-то подвигаться перед ним.

Регулятор уровня освещённости чаще всего обозначается надписью «LUX».

Источники света

Виды и устройство прожекторов

50410.10.2022

Задержка

Задержка отвечает за то, как долго освещение будет ещё включено, после того, как прекратилось перемещение объектов в зоне наблюдения. Это нужно для того, чтобы человек успел покинуть освещённую зону до того, как погаснет свет. Настроить этот параметр можно с помощью регулятора, подписанного «TIME» на ДД. Рекомендуется установить его сначала в минимальное значение, и потом, в случае, если задержка будет маленькой, понемногу её добавлять. Со временем будет выбран нужный вариант настройки.

Как настроить датчик движения прожектора.

Заключение

Установка датчика движения совместно с прожектором в виде отдельных компонентов позволяет очень гибко подключить и настроить систему, но для этого нужно суметь правильно собрать нужную схему подключения, и обладать некоторыми навыками электромонтажа. Моноблок же проще монтировать, но он не дает всех преимуществ, и всех возможностей комбинирования выключателей, как первом варианте.

Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.

Да, причём значительно

62.5%

Не совсем

18.75%

Совсем не ощутил(а)

18.75%

Я никуда не переходил(а)

0%

Проголосовало: 16

Успешно подключил датчик движения — рабочая схема из интернета

Главная » Разное

Опубликовано: 03.11.2021

Время на чтение: 8 минут

Заметка о том, как самостоятельно подключить датчик движения. Какие провода есть у датчика. Куда их подключать, чтобы началось управление светом. Короткое пособие для чайников

Источник света подключается к сети 220 через выключатель. Таким источником может быть что угодно: светильник на террасе загородного домика, мощный светодиодный прожектор над гаражом или вовсе миниатюрная лампа накаливания в чулане. Любая нагрузка, которую нужно обесточить, подключается к размыкателю. Он же выключатель, включатель или рубильник, кому как нравится. Лично мне симпатичен выключатель.

У выключателя есть один весомый недостаток. К нему нужно каждый раз подходить, чтобы щелкнуть клавишей. Прогресс как известно, это то, что не стоит на месте. И потому самые ленивые придумали дистанционные светильники с лентяйками. Когда светом можно управлять не вставая с дивана. Так и теплое место останется за тобой и перед соседями можно похвастаться.

Еще придумали датчики движения и сумеречные фотореле. Такие выключатели с микросхемами, которые управляют светом без лентяйки. Пусть освещение само появляется и пропадает. Фантастика.

Возвращаясь к выключатель, стоит упомянуть о простоте его подключения. Например, через одноклавишный нужно лишь пропустить фазный провод. У него только два контакта. Запутаться тут сложно. А вот когда выключателем выступает датчик движения, могут возникнуть затруднения. Потому как придется плутать в трех разноцветных соснах-проводах.

Микроны автоматизации

Не за горами умный дом. А пока я решил поставить датчик в туалетной комнате. А почему нет? Комнаты или коридор не особо подходят для этой роли. В моей хрущевочке на туалет, ванну и кухню изначально стоит трехклавишный выключатель. Питание на лампу подается через одну из клавиш выключателя. Но можно ли сделать так, что бы свет включался автоматом?

Давайте подумаем. Для подключения датчика движения нужны два условия: питание 220 Вольт и лампа. Лампа есть. Питание приходит через выключатель. Поэтому в моем случае получается вариант с подключением датчика через выключатель. Пусть будет так. Оставлю клавишу в положении включено, а дальше забота датчика. Пускай себе замыкает и размыкает упорядоченное движение заряженных частиц (онжеток).

Реализация проекта

К светильнику из стены подходил алюминиевый провод. Для моих целей он был коротким. Пришлось нарастить полметра медным проводом. Понадобились ваги с пастой.

Датчик поставил немного правее. Завел в него нарощенный провод. По нему будет приходить питание 220.

Дальше надо определить местоназначение трех цветных проводков от датчика. Это коричневый, синий и красный.

Ответ дает инструкция: коричневый — фаза, синий — ноль, красный на лампу.

Китайским индикатором определил где фазный провод на питающем кабеле. Подключил его на коричневый провод датчика. Второй, нулевой, соединил с синим.

Дальше пустил ветку провода от датчика к светильнику. Это двухжильный провод ШВВП 2х0.5. Одну жилу посадил на синий провод, вторую на красный. Почему использовал для подключения датчика ШВВП 2х0.5? Потому что он у меня оказался под рукой. Можно было применить, например, ПВС 4х0.75. Но у него есть минус. Сечение жилы, в сравнении с тонкими проводками от датчика, крупное. Их неудобно сращивать. Хотя, если использовать ваги, подойдёт и четырехжильный ПВС.

От лампы до датчика провод прошёл в кабель-канале 20х10. ШВВП благодаря своим узким размерам уложился идеально. Он тонкий и плоский. А вот ПВС мог взгорбить весь канал.

Фотовизуализация инфракрасного глаза. Внутрь заходят два провода: питание и лампа.

На этом фото в левом верхнем углу засиял источник света.

Опыт использования датчика движения

Не бросается в глаза. Прижился в уголке. Микроволновый, можно вообще было бы в шкафу спрятать. Но он дороже.

Время сработки на включение со щелчком. Происходит с некоторой задержкой.

Выставил на 90 с. Меньшее время быстрее даёт сработки. Не комфортно.

Если выключить питание выключателем, то после включения, датчик сделает две сработки. Свет моргнет два раза. Видимо тестовая штука. Дальше будет работать как обычно.

Заключение

Завершающая часть рассказа. Позитивная.

Тут надо написать, что-то вроде — «в этом уроке мы научились входить в темную комнату не щелкая выключателем … в следующем узнаем, как собрать солнечную станцию… до скорых встреч».

На самом деле дешевый датчик движения творит чудеса. Я настолько привык к его фокусам, что входя в другие части жилплощади, жду когда зажгется свет. Понимаю, что этого не будет. Лениво нащупываю выключатель.

Но вспоминаю, что есть обычная вещица, мимо которой проходил тысячу раз, что однажды решил ее использовать и она вдруг оказалась полезной прям до миллиметра. И как столько времени без нее обходился.

Вообщем, датчик движения штука полезная.

Читайте также

Как расставить стеллажи на маленьком складе

Гостовский кабель для домашней проводки

Автоматы каких производителей предлагать покупателям?

10 самых продаваемых товаров в магазине электрики

Светодиодный прожектор для дачи — как выбрать?

Как установить выключатель света с датчиком движения

БЛОГ

Гораций Хе

Последнее обновление: 9 декабря 2022 г.

Датчики движения

отлично экономят энергию и обеспечивают удобство. Они могут автоматически включать свет для нас при обнаружении движения человека и выключать свет для нас, когда движение не обнаружено. Независимо от того, используется ли он на открытом воздухе или в помещении, выключатель света с датчиком движения в большинстве случаев лучше, чем механический выключатель света.

Содержание

• Шаг 1. Подготовьте инструменты для установки
• Шаг 2. Снимите старый коммутатор
• . Шаг 3. Подключите выключатель света с датчиком движения
• . Шаг 4. Закрепите выключатель в настенной коробке

Выключатели с датчиком движения отлично подходят для экономии энергии и обеспечения удобства в нашем доме. Детектор датчика движения может автоматически включать для нас свет, когда мы заходим в комнату, и выключать свет, когда мы выходим. Выключатель света с датчиком движения более предпочтителен для домашнего использования, чем светильник с датчиком движения, потому что большую часть времени нам нужно вручную управлять светом. И проще просто модернизировать традиционный настенный выключатель датчиком движения, чем заменить светильник.

Никогда не поздно заменить ручной механический выключатель света на интеллектуальный, активируемый датчиком движения, а подключение и установка выключателя света с датчиком движения могут быть быстрыми и простыми.

Вам не нужно вызывать электрика для работы. Все, что вам нужно, это некоторые обычные инструменты, такие как отвертка, которая есть в каждом доме (у вас нет отвертки?), и в течение 30 минут вы можете выполнить работу даже для новичков, не имеющих знаний в области электрики.

Посмотреть видео вариант установки выключателя света с датчиком движения.

Если вам нужна пошаговая инструкция, продолжайте читать.

Шаг 1. Подготовьте инструменты для установки

Прежде чем мы установим выключатель света с датчиком движения, сначала подготовьте эти инструменты, чтобы мы могли ускорить процесс.

• Выключатель света с датчиком движения
• Отвертка
• Дополнительно
  • Кусачки: для обрезки проводов при необходимости
  • Разъемы для проводов: большинство выключателей света с датчиками движения по умолчанию включают в себя разъемы для проводов в комплекте принадлежностей
  • Тестер напряжения: для идентификации провода питания и проверки отсутствия напряжения
  • Изоленты: для маркировки горячих проводов

Шаг 2.

Удалите старый выключатель

Выключите выключатель на светильнике, выключатель которого вы хотите заменить, и несколько раз включите/выключите существующий выключатель, чтобы убедиться, что питание отключено.

Теперь можно смело удалять старый переключатель. Предположим, вы совершенно не разбираетесь в электрике и беспокоитесь о проводке. В этом случае вы можете сфотографировать существующую проводку, чтобы применить аналогичную проводку к выключателю света с датчиком движения или даже восстановить старую проводку и выключатель.

При необходимости пометьте горячий провод (черный провод) изолентой.

Если вы не знаете, какой провод является проводом нагрузки, а какой проводом под напряжением, используйте тестер напряжения для подтверждения следующим процессом:

1. Включите выключатель
2. Поднесите тестер напряжения к каждому черному проводу
3. На провод питания подается питание, а на провод нагрузки нет питания
4. Выключить рубильник
5. Используйте напряжение рядом с горячим проводом, чтобы убедиться, что питание отключено
6. Обозначить провод изолентой

Шаг 3.

Подсоединение выключателя освещения с датчиком движения

Во-первых, с помощью тестера напряжения убедитесь, что выключатель выключен и питание отсутствует.

Теперь приступаем к подключению выключателя света с датчиком движения к светильнику, соединяя провода одного цвета.

• Горячий провод (черный) к горячему проводу выключателя света (черный)
• Провод нагрузки (черный или красный) к проводу нагрузки выключателя освещения (красный)
• Соедините все нейтральные провода вместе (белые)
• Соедините вместе все провода заземления (зеленые или медные)

Теперь частично вкручиваем выключатель датчика движения в настенную коробку и тестируем проводку.

Включите выключатель, датчику движения нужно некоторое время, чтобы прогреться, и он автоматически включит свет, если проводка исправна.

Нажмите кнопки на выключателе света, чтобы проверить, сможете ли вы успешно управлять включением и выключением света.

Шаг 4.

Закрепите коммутатор в настенной коробке

Закрепите винты, установите накладки и установите коммутатор в прямое положение.

Теперь вы можете отрегулировать функции переключателя света с датчиком движения в соответствии с руководством пользователя, такие как датчик присутствия и режим обнаружения движения датчика отсутствия, временная задержка и определение окружающего освещения.

Переключатель датчика движения с датчиком присутствия/отсутствия | ТОПГРИНЕР

• Вы не можете добавить «In-Wall PIR датчик присутствия/отсутствия датчика движения, нейтральный провод не требуется» в корзину, потому что товар отсутствует на складе.

Рейтинг 4.33 из 5 на основе 6 оценок покупателей

(6 отзывов покупателей)

Артикул: TDOS5-J-W Категории: Управление освещением, Движение (PIR), На открытом воздухе, Сенсорные выключатели

21,99 $

Нет в наличии

• Обнаруживает движение для автоматического управления освещением

• Пассивный инфракрасный датчик (PIR) обнаруживает тепло тела для уменьшения ложных срабатываний

• Режим переключения присутствия (автоматическое включение, автоматическое выключение)

• Режим переключения присутствия (ручное включение, автоматическое выключение)

• Фиксированные временные задержки: 15 с (тест), 5 мин, 10 мин, 20 мин, 30 мин

• Регулируемый диапазон

• Зона охвата 1200 кв. провода для легкой установки

• 120-277 В переменного тока; Лампа накаливания: 500 Вт; светодиод: 150 Вт; Двигатель: 1/8 л.с.

• Рабочая температура (32–131°F)

• Сертифицирован UL, только однополюсный

• Нейтральный провод не требуется, требуется провод заземления

• Описание
• Дополнительная информация
• Отзывы (6)

TDOS5-J-White Датчик движения TDOS5-J-W Датчик присутствия и отсутствия: TDOS5-J-W

TDOS5-J объединяет датчики присутствия и отсутствия в одном выключателе освещения для простоты использования и энергоэффективности без необходимости в нейтральном проводе. Предлагая ценность и удобство в простом в установке пакете.

TDOS5-J легко устанавливается как в жилых, так и в коммерческих помещениях. Нейтральный провод не требуется, хотя заземляющий провод необходим. Этот продукт работает со всеми типами ламп, включая лампы накаливания 120–277 В переменного тока мощностью до 500 Вт и светодиодные лампы мощностью до 150 Вт, а также двигатели мощностью до 1/8 л.с. Он также внесен в список UL.

Уменьшение количества ложных срабатываний с помощью технологии PIR

Пассивная инфракрасная (PIR) технология обнаружения движения отслеживает небольшие изменения в тепловом излучении, чтобы определить, когда кто-то входит или выходит из комнаты. Переключатели с ИК-датчиком присутствия работают только тогда, когда человек находится в их прямой видимости, что делает их лучшими для широко открытых помещений. В этих условиях они могут быть очень эффективными и точными, обеспечивая работу с низким энергопотреблением по доступной цене.

Приложения

Датчики движения с ИК-датчиком, такие как TOPGREENER TDOS5-J, идеально подходят для кухни, прачечной, лестничной площадки или любого другого места, где люди часто приходят и уходят с громоздкими предметами, которые затрудняют ручное включение света. Это небольшое обновление может повысить безопасность, сэкономить время и упростить повседневные задачи.

Экономия энергии

Экономьте деньги на счетах за электроэнергию, всегда выключая неиспользуемые лампы и вентиляторы с помощью выключателя датчика движения. Функция ручного включения в режиме отсутствия позволяет дополнительно экономить энергию, гарантируя, что освещение и вентиляторы включаются только при необходимости с помощью переключателя датчика движения. Избегайте случайного включения света на весь день.

Пара со стандартной или безвинтовой настенной панелью.

Технические характеристики

Датчики	Пассивный инфракрасный ИК-датчик
Покрытие	1200 кв. футов при поле зрения 180 градусов
Номинальная мощность	120/277 В переменного тока
Задержка времени	от 15 с до 30 мин
Двигатель	1/8 л. Похожие записи 28.08.2023 0 Датчик вентилятора ваз 2106. Датчик вентилятора ВАЗ 2106: особенности, устройство и замена 13.08.2023 0 Распиновка датчика скорости ваз 2115. Датчик скорости ВАЗ 2115: расположение, принцип работы и замена 12.08.2023 0 Принцип работы термодатчика. Датчики температуры: типы, принципы работы и применение в геотехническом мониторинге Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
