Что такое датчик Холла и принцип его работы

Датчик Холла — это устройство, которое преобразует магнитное поле в электрический сигнал. Принцип его работы основан на эффекте Холла, открытом американским физиком Эдвином Холлом в 1879 году.

Эффект Холла заключается в следующем: если через проводник с током пропустить магнитное поле, перпендикулярное направлению тока, то в проводнике возникает поперечная разность потенциалов (напряжение Холла). Это напряжение пропорционально силе тока и магнитной индукции.

Современный датчик Холла состоит из следующих основных элементов:

• Чувствительный элемент (пластина или пленка из полупроводника)
• Магнитная система
• Усилитель сигнала
• Схема обработки и формирования выходного сигнала

При воздействии магнитного поля в чувствительном элементе возникает ЭДС Холла, которая усиливается и преобразуется в выходной сигнал датчика.

Основные типы и разновидности датчиков Холла

Существует несколько основных типов датчиков Холла:

Аналоговые датчики Холла

Выходной сигнал таких датчиков пропорционален величине магнитного поля. Они позволяют измерять как величину, так и направление магнитного поля.

Цифровые датчики Холла

Имеют два состояния выходного сигнала — включено/выключено. Срабатывают при достижении определенного порогового значения магнитного поля.

Биполярные датчики

Реагируют на оба полюса магнитного поля. Включаются от южного полюса, выключаются от северного.

Униполярные датчики

Срабатывают только от одного полюса магнита (как правило, южного). Отпускание происходит при снижении поля ниже порога.

Омниполярные датчики

Включаются и выключаются от магнитного поля любой полярности.

Области применения датчиков Холла

Датчики Холла нашли широкое применение в различных областях техники благодаря своей надежности, компактности и бесконтактному принципу работы. Основные сферы использования:

• Автомобильная электроника (датчики положения коленвала и распредвала, системы зажигания)
• Бытовая техника (стиральные машины, холодильники, кондиционеры)
• Промышленная автоматика (датчики положения, скорости, угла поворота)
• Измерительные приборы (амперметры, тесламетры)
• Компьютерная техника (жесткие диски, клавиатуры, мыши)
• Мобильные устройства (датчики закрытия крышки в телефонах и планшетах)

Преимущества и недостатки датчиков Холла

Датчики Холла обладают рядом преимуществ по сравнению с другими типами датчиков:

• Бесконтактное измерение
• Высокая надежность и долговечность
• Нечувствительность к загрязнениям
• Широкий диапазон рабочих температур
• Малые размеры и вес
• Простота конструкции

К недостаткам можно отнести:

• Чувствительность к электромагнитным помехам
• Зависимость характеристик от температуры
• Необходимость источника питания

Как проверить исправность датчика Холла

Для проверки работоспособности датчика Холла можно использовать следующую методику:

1. Подключите датчик к источнику питания согласно схеме.
2. На выход датчика подключите светодиод через резистор 1 кОм.
3. Поднесите к датчику постоянный магнит.
4. Наблюдайте за состоянием светодиода:

• Для униполярного датчика: светодиод должен загореться при поднесении одного полюса магнита и погаснуть при удалении.
• Для биполярного: светодиод должен менять состояние при смене полюсов магнита.
• Для омниполярного: светодиод должен реагировать на оба полюса магнита.

Если датчик реагирует на магнитное поле согласно своему типу, он исправен.

Применение датчиков Холла в автомобильной электронике

В современных автомобилях датчики Холла выполняют ряд важных функций:

• Датчик положения коленчатого вала — определяет момент зажигания и впрыска топлива
• Датчик положения распределительного вала — обеспечивает фазированный впрыск топлива
• Датчик скорости автомобиля — измеряет скорость вращения выходного вала КПП
• Датчик положения дроссельной заслонки — определяет степень открытия заслонки
• Датчики ABS — контролируют скорость вращения колес

Использование датчиков Холла в автомобильной электронике повышает точность управления двигателем, улучшает его характеристики и снижает расход топлива.

Датчики Холла в бытовой технике

В бытовых приборах датчики Холла часто применяются для следующих целей:

• Определение закрытия дверцы (стиральные машины, холодильники, микроволновые печи)
• Контроль скорости вращения двигателей (вентиляторы, насосы)
• Измерение уровня воды (стиральные и посудомоечные машины)
• Позиционирование механизмов (роботы-пылесосы)

Датчики Холла в бытовой технике обеспечивают надежную и долговечную работу приборов без механического износа.

Компоненты и технологии — журнал об электронных компонентах, датчиках, микросхемах, микроконтроллерах, светодиодах, DSP

В статье рассматриваются способы минимизации нелинейных гармонических искажений, вносимых анализатором спектра при измерении параметров гармоник.

Третичный тип электрических шумов и наводок, присутствующий в системах распределения питания PDN (power distribution network),— это те явления, которые можно назвать внутренними агрессорами; это помехи, которые наводятся от одного компонента системы другому по линии электропитания.

В статье рассматривается статический временной анализ для верификации временных характеристик проектируемой цифровой интегральной схемы. Представлены основные причины возникновения задержек, показана их зависимость от PVT- и RC-параметров. Рассмотрены принципы формирования углов анализа (analysis views), учитывающих флуктуации внешних и технологических параметров производства и позволяющих обес…

В статье рассматриваются общие аспекты проектирования схем микроэлектронных устройств на базе микроконтроллеров STM32 семейства Cortex-M3 в Proteus. В частности, передача данных и команд через порты ввода/вывода общего назначения, написание кода, компиляция и отладка программы инициализации микроконтроллера с помощью средств редактора ISIS. Приведены примеры моделирования схем с использованием …

Китайская корпорация Tianma Microelectronics Co., Ltd. (сокращенно — Tianma) является всемирно известным производителем жидкокристаллических и AMOLED дисплейных панелей, имеет семь заводов на территории Китая и один в Японии. Образованная в 1983 году в г. Шеньчжень (Китай), сегодня компания занимает позиции ведущего международного поставщика ЖК- и AMOLED-дисплеев. По-китайски Tianma означает не…

На протяжении многих лет эффекты, связанные с воздействием радиационного излучения, доставляли много проблем разработчикам электронных систем. К сожалению, это влияние становится все более критическим, поскольку в процессах изготовления интегральных схем используются все меньшие технологические нормы. Проблема особенно остро стоит в случае ПЛИС, которые содержат в числе прочего конфигурационну. ..

Рассматривается расчет цифрового фильтра с конечной импульсной характеристикой и его реализация на FPGA фирмы Xilinx. FPGA в основном ориентированы на обработку чисел в формате с фиксированной запятой, а это значит, что на производительность фильтра существенное влияние могут оказать эффекты конечной разрядности. В статье описаны некоторые инструменты MATLAB для расчета коэффициентов фильтра и…

В процессе проектирования и разработки аппаратной части высокопроизводительных и высокоточных (прецизионных) решений значительная часть ресурсов уходит на проведение научно-исследовательской и опытно-конструкторской работы (НИОКР). Данный тезис становится особенно актуальным, когда дело касается специальных приложений для сбора, обработки или синтеза данных, используемых в системах промышленной…

В статье приводятся результаты сравнительных исследований параметров высокочастотных резонаторов срезов SC и АТ. Установлено, что резонаторы среза SC превосходят резонаторы среза АТ по добротности, уровню фазовых шумов и стабильности частоты в процессе испытаний на безотказность. Однако эквивалентная емкость у резонаторов среза SC меньше, в связи с чем их труднее перестраивать в схеме генератор…

Системы беспроводной передачи энергии (БПЭ), основанные на индукции магнитного поля в ближней зоне, обычно работают в диапазоне частот нескольких сотен килогерц. Хотя большинство имеющихся в продаже передающих катушек изготовлено из высокочастотного гибкого многожильного провода для подавления скин-эффекта и влияния близости соседнего провода, потери мощности в условиях переменного тока оказыва…

Страница 1 из 48212345…102030…»Последняя »

Датчик Холла что это такое? Датчики Холла. Виды и применения. Работа и подключения

Содержание:

• 1 Эффект Холла
• 2 Что такое датчик Холла
• 3 За что отвечает датчик Холла?
• 4 Какие бывают типы датчиков Холла
  • 4.1 Линейные (аналоговые) датчики Холла
  • 4.2 Цифровые датчики Холла
  • 4.3 Биполярные
  • 4.4 Униполярные
  • 4.5 Омниполярные
• 5 Как работает датчик Холла
• 6 Основные сведения
  • 6. 1 Как функционирует
  • 6.2 Где применяются
  • 6.3 Датчики Холла в смартфонах
• 7 Как проверить датчика Холла на работоспособность
  • 7.1 Признаки неисправности датчика Холла
  • 7.2 Проведем проверку на примере биполярного цифрового датчика
  • 7.3 Как проверить на автомобиле исправность датчика Холла
• 8 Недостатки датчиков Холла
• 9 Преимущества датчиков Холла

Эффект Холла

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странный эффект. Он взял пластинку золота и стал пропускать через неё постоянный ток. На рисунке эту пластинку я пометил гранями ABCD.

Он пропускал постоянный ток через грани D и B. Потом поднес перпендикулярно пластинке постоянный магнит и обнаружил напряжение на гранях А и C!  Этот эффект и был назван в честь этого великого ученого. Основной физический принцип данного эффекта был основан на силе Лоренца. Поэтому радиоэлементы, основанные на эффекте Холла, стали называть датчиками Холла.

Но здесь один маленький нюанс. Дело в том, что напряжение Холла даже при самой большой напряженности магнитного поля будет какие-то микровольты. Согласитесь, это очень мало. Поэтому, помимо самой пластинки в датчик Холла устанавливают усилители постоянного тока, логические схемы переключения, регулятор напряжения а также триггер Шмитта. В самом простом переключающем датчике Холла все это выглядит примерно вот так:

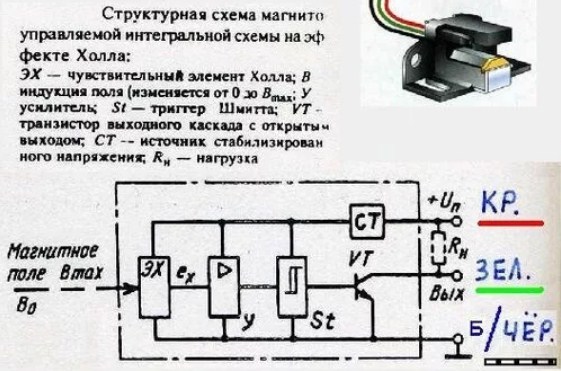

где

Supply Voltage — напряжение питания датчика

Ground — земля

Voltage Regulator — регулятор напряжения

А — операционный усилитель

Hall Sensor — собственно сама пластинка Холла

Output transisitor Switch — выходной переключающий транзистор (транзисторный ключ)

Что такое датчик Холла

Для того чтобы понять, что такое датчик Холла нужно сначала разобраться какие физические свойства он использует. Этот датчик использует внешние магнитные поля и их воздействием на проводники или полупроводники.

В них используется принцип Холла, который заключается в том, что если по проводнику или полупроводнику протекает ток в одном направлении и он проходит перпендикулярно магнитному полю, то можно измерить напряжение, проходящее под прямым углом к движению тока.

В 19 веке американский физик Эдвин Холл проводил эксперименты с пластиной золота через которую он пропускал электрический ток. Когда он поднес к пластине постоянный магнит, то обнаружил на гранях перпендикулярных протеканию тока разность потенциалов т.е. напряжение. В честь этого ученого и назвали этот эффект.

Датчик Холла является магнитным датчиком т.е. устройством, генерирующим электрические сигналы пропорциональные магнитному полю, которое к нему приложено. Далее сигнал может усиливаться и преобразовываться для дальнейшей обработки.

клещи для измерения тока

Самым простым примером применения эффекта Холла могут служить токоизмерительные клещи, которые применяются для бесконтактного определения силы тока, протекающего по проводнику.

За что отвечает датчик Холла?

Прибор отвечает за передачу командных сигналов. Он определяет скорость машины и переключает контакты. Это аналоговый преобразователь, активируемый при помощи коммутатора, который излучает магнитное поле. Если в работе двигательной системы возникнут сбои, устройство сможет замерить текущее напряжение без разрыва цепи.

У устройства есть и другие функции. Речь идет о повышении мощности двигательной системы и динамизации работы систем автомобиля. Датчик соединен с распределителем, составляет с ним единый механизм. Прибор напоминает прерыватель с аналоговым приводом. Иногда его совмещают с коленвалом двигателя. Назначение данного прибора можно охарактеризовать так — оперативное включение антиблокиратора тормозов ДВС и тахометра.

Какие бывают типы датчиков Холла

Датчики Холла подразделяются на два типа:

1. Аналоговые датчики Холла
   В этом типе датчиков использовано преобразование магнитной индукции напрямую в напряжение. Свое применение аналоговые датчики нашли в измерительных технических устройствах. Это, например, датчики тока, датчики вибрации, датчики угла поворота.
2. Цифровые датчики Холла
   Цифровой датчик Холла имеет всего два положения, которые показывают наличие или отсутствие магнитного поля. Практически это аналог геркона, но если в герконе присутствует механический контакт, то цифровой датчик Холла бесконтактный.

датчик с эффектом Холла

Подразделяются такие датчики на три вида:

• Униполярный – когда сила магнитного поля достигает определенной величины датчик срабатывает. Такие датчики откликаются только на один полюс. Если к датчику поднести магнит другим полюсом, то датчик на него не реагирует. Когда сила магнитного поля снижается датчик возвращается в исходное положение.
• Биполярный – в этом случае имеет значение полярность магнитного поля. Один полюс включает датчик, другой полюс выключает.
• Омниполярный датчик Холла – реагирует на любой магнитный полюс. Т.е. любой полюс может включать и выключать датчик. Это может быть, как южный, так и северный полюс.

Как правило цифровой датчик Холла имеет три вывода и внешне похож на транзистор.

сенсор Холла с выводами

На два вывода датчика подается питание, которое может быть, как однополярным, так и двуполярным.

Третий вывод сигнальный. Такой тип датчиков часто применяется в бесконтактных системах зажигания, как датчик скорости в автомобилях и т.д.

Линейные (аналоговые) датчики Холла

В линейных датчиках напряжение Холла (напряжение на гранях А и С) будет зависеть от напряженности магнитного поля. Или простыми словами, чем ближе мы поднесем магнит к датчику, тем больше будет напряжение Холла. Это и есть прямолинейная зависимость.

В линейных датчиках Холла выходное напряжение берется сразу с операционного усилителя. То есть в линейных датчиках вы не увидите триггер Шмитта, а также выходного переключающего транзистора. То есть все это будет выглядеть примерно вот так:

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку.

Теоретически, если подавать ну очень сильный магнитный поток на датчик Холла, то напряжение Холла будет бесконечно большим? Как бы не так). Выходное напряжение будет лимитировано напряжением питания. То есть график будет выглядеть примерно вот так:

Как вы видите, до какого-то момента у нас идет линейная зависимость выходного напряжения датчика от плотности магнитного потока. Дальнейшее увеличение магнитного потока бесполезно, так как оно достигло напряжения насыщения, которое ограничено напряжением питанием самого датчика Холла.

Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого провода, например, токовые клещи.

Существуют также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах, называют линейными, так как напряжение на датчике Холла прямо пропорционально плотности магнитного потока.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Как только наступила  эра цифровой элек троники, в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Самый простой датчик Холла на триггере Шмитта мы уже рассмотрели выше и он выглядит вот так:

По сути такой датчик имеет только два состояние на выходе. Либо сигнал есть (логическая единица), либо его нет (логический ноль). Гистерезис на триггере Шмитта просто устраняет частые переключения, поэтому в цифровых датчиках Холла он используется всегда.

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Биполярные

Эти цифровые датчики работают под действием магнитного поля и южного, и северного полюса. Их особенность состоит в том, что срабатывают они под действием поля от южного полюса, а отпускаются под действием северного полюса.

Униполярные

Контроллеры подобного вида работают только в том случае, если к ним прикладывается магнитное поле положительной полярности от южного полюса. Только при этом условии происходит срабатывание и отпускание контроллера.

Омниполярные

Уникальность этих контроллеров Холла состоит в том, что они могут включаться и выключаться под действием поля от любого полюса.

Как работает датчик Холла

Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

Простейший датчик состоит из:

• постоянного магнита;
• лопасти ротора;
• магнитопроводов;
• пластикового корпуса;
• электронной микросхемы;
• контактов;

Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.

Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.

Рекомендуем также прочитать статью об устройстве топливного электробензонасоса, а также о механическом решении. Из этой статьи вы узнаете о назначении, конструктивных особенностях и принципах работы данных устройств.

Основные сведения

Начнем с базовой информации: где находится датчик Холла, что это такое, для чего он нужен.  «Голый» датчик — это небольшой измеритель (сенсор, обнаружитель), почти всегда черный (цвет зависит от предпочтений производителя), размером в несколько миллиметров. Автомобильные изделия имеют сравнительно большой пластиковый защитный короб, «фишку» с кабелем с разъемом подключения.

Сенсор фаз осуществляет мониторинг магнитных полей, их параметров (напряженности), при этом выдает заданные алгоритмы работы (смыкание контактов и пр.).

Рассматриваемым сенсорам присвоили наименование от фамилии ученого Холла, открывшего, что разность потенциалов (холловского напряжения) возникает, если в поле помещают объекты с постоянными токами.

Автомобильный сенсор тока находится в трамблере — узле для подключения свечей, он скрыт пластиковой фишкой с тремя проводами и разъемом под них. На иных приборах он может размещаться где угодно. Обычно на печатных платах — это крошечная черная коробочка стандартно на 3, реже — на 4 ножках. Линейные Hall sensor напоминают микросхему. Изделие также определяют по маркировке, обозначения есть в справочниках радиодеталей, (распространенные S41, 41F, U18, 3144, 44E, 49E).

При токовом течении в одном направлении электроны отклоняются в проводниках, размещенных перпендикулярно к полю. Участки их имеют неравномерную плотность частиц, это и есть разность потенциалов, фиксируемая датчиком Холла. Становится возможным анализ напряжения под прямым углом к току.

Есть также Hall effect sensor упрощенный как, например, в смартфонах: только с функцией подтверждения наличия магнитных явлений, напряженность не анализируется. На базе узла, включающего датчик  и магнитомер, телефон снабжается опцией компаса.

Как функционирует

Принцип работы, использования датчика Холла:

• Электроны при прохождении тока движутся по сенсору прямолинейно.
• При воздействии поля частицы с зарядом отклоняются силой Лоренца по изогнутой траектории.
• Отрицательно заряженные элементы, они же электроны, притягиваются на 1 сторону Hall sensor, а плюсовые (дырки) — к иной.
• Описанное накопление по разным сегментам создает разное напряжение, это и есть разность потенциалов. Пропорциональность возникшего напряжения к электротоку и напряженности поля прямая. Эти окончательные явления и отслеживаются сенсором, принцип используется для определения положения подконтрольных им обслуживаемых объектов.

Где применяются

Датчики фаз начали устанавливаться в конструкции около 75 лет после их изобретения, когда появились доступные технологии создания полупроводниковых пленочных материалов.

Характерные области применение датчиков Холла:

• первая область, где началось использование — машиностроение, для замеров углов распредвалов, коленвалов, фиксации искрения на узлах зажигания;
• переключатели (бесконтактного типа), анализаторы уровня веществ, скорости вращения лопастей, приспособления дистанционного обнаружения токов;
• сканирование магнитных обозначений;
• как замена герконам (автоматические выключатели, смыкающие контакты посредством магнита). В этой сфере описываемые устройства наиболее распространенные из-за многочисленности приборов: микроэлектроника, техника от наушников до манипуляторов, клавиатур, в лифтах, охранном оснащении (двери, запорные элементы).

Датчики Холла в смартфонах

Мобильные гаджеты имеют в составе много функциональных блоков. Среди них есть вспомогательные датчики, одним из которых является датчик Холла. В современных устройствах связи такие датчики являются измерительными элементами, с помощью которых определяют мощность магнитного поля, его изменения. Они называются в честь ученого Холла.

Как работает магнитный чехол

Рынок изобилует самыми разными чехлами для смартфонов, но особым спросом всегда пользовались магнитные чехлы-книжки, которые автоматически отключают или активизируют экран смартфона, на примере Smart Case для iPad. Как это работает? Блокировка или активация дисплея происходит благодаря реакции датчика Холла в смартфоне на приближающийся магнит, запрятанный в крышке чехла. Когда вы открываете крышку чехла, то происходит снижение интенсивности излучения, поэтому экран включается.

Датчик Холла очень удобно работает с флип-чехлами, у которых есть небольшой вырез для управления плеером или для ответа на звонки. Благодаря такой фиче можно пользоваться отдельными функциями, не открывая чехол, например, просматривать уведомления из нашего Telegram-чата или смотреть время. Как это работает? Возможность наличия или отсутствия высокого магнитного поля позволяет смартфону оставлять экран активным или же подсвечивать только необходимую область дисплея. Кстати, сам магнит, установленный в чехле, не вредит смартфону.

Как проверить датчика Холла на работоспособность

Для проверки датчика можно собрать несложную схему, для которой, кроме самого датчика, понадобятся:

• источник питания на нужное напряжение;
• резистор сопротивлением около 1 кОм;
• светодиод;
• магнит.

Если светодиода нет, то вместо него (и токоограничивающего резистора) можно использовать мультиметр (цифровой или стрелочный) в режиме измерения напряжения.

К источнику питания особых требований не предъявляется – токи в схеме совсем небольшие. Его напряжение должно быть в пределах напряжения питания проверяемого датчика. Светодиод подключается анодом к плюсу источника напряжения, катодом к выходу проверяемого устройства, так как датчик обычно выполняется с открытым коллектором (но лучше проверить по даташиту).

Порядок проверки зависит от типа тестируемого устройства.

1. Чтобы проверить униполярный цифровой датчик, надо поднести к нему магнит одним полюсом. Светодиод должен загореться (отклониться стрелка стрелочного вольтметра или измениться скачком показания цифрового тестера). При удалении магнита на значительное расстояние схема должна прийти в исходное положение. Если датчик не сработал, надо перевернуть магнит другим полюсом и повторить процедуру. Если светодиод вспыхнул, значит, датчик исправен. Если успеха добиться не удалось ни в одном положении магнита, устройство к работе непригодно.
2. Биполярный цифровой датчик проверяется по похожей методике, только светодиод загорается при одном положении магнита, и не гаснет при удалении источника магнитного поля. На дальнейшие манипуляции тем же полюсом схема реагировать не должна. Если перевернуть магнит и поднести его к датчику в противоположной полярности, то светодиод должен погаснуть. Это говорит об исправности проверяемого устройства. Если схема работает не так, значит, датчик вышел из строя.
3. Омниполярный цифровой датчик Холла проверяется таким же образом, как и униполярный, но срабатывать магниточувствительное устройство должно при любом положении магнита.

Аналоговые датчики проверяются по той же методике, что и цифровые, но напряжение на выходе должно меняться не скачком, а плавно по мере возрастания магнитной силы (например, приближения постоянного магнита или увеличения тока в обмотке электромагнита).

С практической стороны интересен вопрос, как проверить датчик Холла, установленный в системе бесконтактного зажигания автомобиля. Для этого надо снять разъем с датчика и собрать указанную схему прямо на штырьках.

Здесь также светодиод можно заменить мультиметром. Проворачивая коленвал автомобиля вручную, можно наблюдать периодические вспышки LED или изменения выходного напряжения от нуля до приблизительно напряжения бортсети авто. Альтернативный способ проверки в гаражных условиях – временная замена устройства на заведомо исправный запасной датчик.

Датчик Холла нашел широкое применение в бытовой и промышленной технике. Проверить его на исправность несложно, если есть понимание принципа его работы.

Признаки неисправности датчика Холла

Датчики Холла являются составной частью различных приборов. Фото 1. Назначение и устройство датчика Холла Название датчик берет от фамилии своего изобретателя.

Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.

Выглядит он так: Поэтому при наличии неисправного датчика Холла бежим в ближайший радиомагазин или рынок и приобретаем SSA. Если в запасе нет уже готового исправного датчик — не беда. Поэтому для измерения слабых токов применяют конструкцию рис. Ток высокого напряжения идет от катушки зажигания по проводу через угольный контакт на пластину ротора, и затем через клемму крышки распределителя по проводу высокого напряжения, в наконечнике которого установлен помехоподавительный экран, попадает на соответствующую свечу зажигания и воспламеняет рабочую смесь в цилиндре.

Писали, что очень удобна для выставления зажигания… Удачи! Схема подключения датчика Холла В качестве примера использования, на картинке ниже показана электрическая цепь бесконтактной системы зажигания автомобиля, с преобразователем Холла. Существует несколько способов проверки исправности автомобильного датчика Холла.

Проведем проверку на примере биполярного цифрового датчика

При неправильной работе электронных датчиков, потребуется их демонтаж и проверка. Проведем проверку на примере биполярного цифрового датчика, использующегося в электронных измерительных приборах. Для начала расскажем, как устроен такой элемент:

1. Первый его вывод является «+» или входом.
2. Второй контакт является минусом.
3. Третий контакт — импульсный выход.

Для проверки устройства потребуется собрать довольно простую схему. Нужными элементами для такой схемы будут:

1. Светодиодная лампа 3 вольта.
2. Резистор 1кОм в качестве токоограничителя.

Далее необходимо собрать все элементы в единую схему:

1. К первой ножке датчика припаять анод лампы.
2. Катод лампы соединить с выводом резистора.
3. Второй вывод резистора соединить с третьей ножкой датчика.

Потом потребуется блок питания на 5 вольт. Надо будет подключить датчик к этому блоку питания следующим образом:

1. «+» блока к «+» элемента.
2. «минус» блока соединяется с центральной ножкой.

Исправный прибор должен пропустить через себя определенную величину напряжения. При этом сам светодиод должен включится. Затем нужно взять постоянный магнит и подвести его к устройству. При одной полярности лампа должна продолжать гореть, а после смены полярности магнита (необходимо просто перевернуть его) лампа потухнет. Также можно сделать дополнительный тест и узнать, на каком расстоянии происходит отключение лампы.

Как проверить на автомобиле исправность датчика Холла

В быту с такой проблемой сталкиваются чаще всего автомобилисты. Наиболее простым способом является обыкновенная замена на исправный датчик. Если после замены система зажигания заработала, значит необходимо менять датчик. Если нечем заменить проверяемый датчик, то собирают простое устройство, которое может имитировать работу датчика Холла. Берется кусок провода, и тройной разъем от распределителя зажигания. Эти предметы работают аналогично датчику.

Для контроля пользуются обычным мультиметром. Если датчик вышел из строя, то тестер покажет 0,4 вольта или меньше. Также проверяется работа датчика путем проверки искры при подключении зажигания. Перед этим соединяют концы провода к выходам коммутатора. Если неисправность возникла не на автомобиле, а на другом оборудовании, то необходим тестер. Методика проверки будет зависеть от прибора, в котором установлен датчик.

Недостатки датчиков Холла

Датчики эффекта Холла имеют следующие недостатки:

• Не способны измерять ток на расстоянии более 10 см. Единственное решение для преодоления этой проблемы заключается в использовании очень сильного магнита, который может генерировать широкое магнитное поле.
• Точность измеренного значения всегда является проблемой, поскольку внешние магнитные поля могут влиять на значения.
• Высокая температура оказывает влияние на сопротивление проводника. Это в свою очередь скажется на подвижности носителя заряда и чувствительности датчиков Холла.

Преимущества датчиков Холла

Датчики эффекта Холла имеют следующие преимущества:

• выполняют несколько функций, таких как определение положения, скорости, а также направления движения;
• поскольку являются твердотельными устройствами, то абсолютно не подвержены износу из-за отсутствия движущихся частей;
• почти не требуют обслуживания;
• прочные;
• невосприимчивы к вибрации, пыли и воде.

Источники

• https://www.RusElectronic.com/datchik-kholla/
• https://legoteacher. ru/vidy-datchikov/datchik-holla/
• https://mashinapro.ru/1795-datchik-holla.html
• https://ProDatchik.ru/vidy/ustrojstvo-datchika-holla/
• http://KrutiMotor.ru/ustrojstvo-datchika-xolla/
• https://osensorax.ru/posiciya/datchik-holla
• https://ElectroInfo.net/radiodetali/chto-takoe-datchik-holla.html
• https://AndroidInsider.ru/polezno-znat/zachem-nuzhen-datchik-holla-v-smartfone.html
• https://odinelectric.ru/equipment/electronic-components/chto-takoe-datchik-holla
• https://4x4privod.ru/ustrojstvo-datchika-holla-princip-raboty-primenenie-principialnaya-shema-podkljuchenie/
• https://ProFazu.ru/knowledge/electronics/datchik-holla.html

[свернуть]

5 Практическое использование эффекта Холла

Современные достижения в области научных исследований достигли невообразимых высот, особенно в 19 веке. В эту эпоху впервые был открыт эффект Холла и появилась возможность измерять магнитные поля. Чтобы лучше понять это явление, мы должны изучить другие элементы, которые вступают в игру. В принципе существует четыре фундаментальных взаимодействия: гравитация, слабое ядерное взаимодействие, сильное ядерное взаимодействие и электромагнетизм.

Электричество и магнетизм

Электричество и магнетизм напрямую связаны друг с другом. Обычное представление — это свободное движение свободных электронов по проводнику. Однако при использовании магнитов отрицательно заряженные электроны можно либо выталкивать, либо притягивать с помощью магнитного поля. Тот же принцип применяется к электрическим проводам при создании электрического тока. Эта сила называется индукцией. Эффект Холла в основном включает воздействие магнитных полей на электроны, составляющие ток.

Приборы на эффекте Холла

Приборы на эффекте Холла являются одним из наиболее распространенных способов измерения магнитных полей. Датчики контролируют путь протекающего электрического тока внутри полупроводника с помощью близлежащего магнита. Затем изменение отслеживается в вольтах, поскольку одна сторона полупроводника генерирует много электронов, что приводит к отрицательному заряду. И наоборот, оставшаяся сторона с меньшим количеством электронов создает положительный заряд. Следовательно, величина индуцированного напряжения равна воздействующему магнитному полю.

Датчики Холла

В датчике Холла используется простая пластина из полупроводящего материала, составляющая цепь. Он работает, когда рядом с электрическим током помещается магнит, отклоняющий электроны.

Чем ближе магнит, тем сильнее отклонение электронов. Этот эффект дает большое количество измеримого напряжения по мере приближения магнита. Также есть способ увеличить силу магнитного поля. Например, используя больший магнит, который повышает результирующее напряжение.

Типы устройств на эффекте Холла

Несмотря на открытие в конце 19-го века, только семьдесят лет спустя промышленность начала использовать эффект Холла в практических приложениях.

Устройства на эффекте Холла можно разделить на два типа: аналоговые и цифровые. Первый предполагает использование усилителя и схемы для обеспечения стабильного линейного выхода и более широкого диапазона температур. Это связано с тем, что датчики на эффекте Холла зависят от температуры. Однако устройства с цифровым эффектом Холла используют тот же датчик, но с дополнительной схемой, такой как компаратор, для создания цифрового выхода. Несмотря на это, эти два вида внесли значительный вклад во многие отрасли. Теперь перечислим их практические функции.

Практическое использование датчиков Холла

1. Магнитные датчики в автомобильных системах

С момента разработки датчика Холла он широко используется в автомобильных системах для определения положения, расстояния и скорости. Приложение включает в себя определение углового положения коленчатого вала по углу зажигания свечей зажигания. Кроме того, он также используется для определения положения автомобильных сидений и ремней безопасности. Затем они способствуют управлению подушками безопасности. Еще одним ценным применением этих датчиков в автомобильных системах является определение скорости вращения колес и применение антиблокировочной тормозной системы (ABS).

2. Компонент стиральной машины

Датчики Холла в стиральных машинах работают через цифровой униполярный датчик, который помогает внутренним механизмам поддерживать постоянный баланс во время циклов стирки.

3. Датчики Холла в качестве преобразователей

Поскольку датчики Холла отлично подходят для измерения магнитных полей, этот принцип широко используется в преобразователях тока. Он работает, когда технологический ток проходит через апертуру преобразователя, создавая равнопропорциональное вторичное магнитное поле внутри прибора, воздействующее на датчик Холла.

Преобразователи тока отслеживают потребление электроэнергии путем количественного определения переменной электричества. Собранная информация затем используется для наблюдения и анализа. Затем эти числа обрабатываются, чтобы помочь автоматизировать и контролировать существующие процессы, присутствующие в таких местах, как наши дома, фабрики, производственные предприятия и коммерческие офисы.

4. Датчики Холла в качестве датчиков приближения

Датчики приближения на эффекте Холла функционируют как элементарные дополнения, которые позволяют пользователям измерять широкий спектр вещей. Например, датчики приближения, встроенные в лопасти генератора ветряной мельницы, позволяют обнаруживать лопасти каждый раз, когда он совершает полный оборот. Собранные данные затем используются операторами для измерения скорости ветра на открытом воздухе или потенциальной мощности, вырабатываемой ветряком. Они также действуют как защитный выключатель, который включает сигнал тревоги, если вращающиеся лопасти вращаются с высокой скоростью.

5. Другие важные области применения датчиков Холла

С момента открытия и изобретения датчиков Холла эта технология используется в большинстве современных приборов и гаджетов.

Примеры современных применений включают трансформаторы тока, датчики положения, переключатели клавиатуры, компьютеры, датчики приближения, определение скорости, датчики тока, тахометры, антиблокировочные тормозные системы, магнитометры, дисководы и двигатели постоянного тока. Возможности безграничны. Кроме того, датчики на эффекте Холла доступны в различных формах интегральных схем (ИС).

Ключевые выводы

Открытие датчиков Холла оказалось ценным изобретением в современную эпоху. Несмотря на долгое время разработки, долгое ожидание его практического применения привело к многочисленным успехам, которыми известны датчики на эффекте Холла.

Большая часть принципа эффекта Холла связана с его использованием в изучении магнитных полей и проводимости электричества. Тем не менее, это также рассматривается как важный аспект безопасности наших автомобилей. Например, отслеживание положения автомобильных сидений и ремней безопасности для активации подушек безопасности необходимо для личной безопасности и предотвращения аварий.

Его применение в антиблокировочных тормозных системах (ABS) помогает сохранить траекторию вращения колеса. Кроме того, как рудиментарный датчик приближения, его назначение в качестве механизма мониторинга помогает операторам обнаруживать случаи, которые могут привести к отказу машины или даже несчастным случаям.

И наконец, несколько применений, которые он может использовать, имеют решающее значение в нашей повседневной жизни. Его включение в устройства, которые мы используем каждый день, такие как мобильные телефоны, компьютеры, бытовая техника и многие другие, значительно повысило комфорт нашей жизни, а также нашу эффективность и производительность. В целом, инновации, которые приходят с датчиками на эффекте Холла, произвели революцию в том, как мы живем сегодня. С прогрессом приходит длинная череда ожиданий, уточнений и совершенствования существующих принципов и приложений, которыми сегодня пользуется мир.

Как работают датчики Холла и где они используются?

Вы здесь: Домашняя страница / Часто задаваемые вопросы + основы / Как работают датчики Холла и где они используются в приложениях движения?

21 сентября 2021 г. By Danielle Collins Оставить комментарий

Эффект Холла является результатом действия силы Лоренца.

Когда через тонкий проводник (или полупроводник) протекает постоянный ток, а магнит расположен так, что его магнитное поле направлено перпендикулярно этому току, магнитное поле тока реагирует на магнитное поле постоянного магнита , заставляя электроны, протекающие через проводник, притягиваться к одной стороне проводника из-за силы Лоренца. Это создает в проводнике разность потенциалов, называемую напряжением Холла. Величина напряжения Холла пропорциональна силе магнитного поля.

Сила Лоренца — это сила, с которой частица действует под действием электрических и магнитных полей.

Напряжение Холла возникает, когда магнитное поле тока, протекающего по проводнику, взаимодействует с магнитным полем постоянного магнита, перпендикулярного протеканию тока.
Изображение предоставлено: electronics-tutorials.ws

Эффект Холла используется в датчиках, где результирующее напряжение Холла может указывать на наличие, отсутствие или силу магнитного поля. Хотя датчики Холла работают, обнаруживая магнитное поле, их можно использовать для измерения широкого спектра параметров, включая положение, температуру, силу тока и давление.

---

Датчики на эффекте Холла обычно делятся на две категории: цифровые датчики на эффекте Холла, к которым относятся переключатели на эффекте Холла и защелки на эффекте Холла, и аналоговые датчики на эффекте Холла.

Переключатели на эффекте Холла — также называемые униполярными датчиками — обнаруживают наличие (или отсутствие) магнитного поля по сравнению с заранее заданным порогом для магнитного потока. При обнаружении подходящего магнитного поля переключатель включается (замыкается), а когда поле снимается, переключатель выключается (размыкается). Датчики приближения являются распространенным применением переключателей на эффекте Холла.

Работа защелки на эффекте Холла, также называемой биполярным датчиком, похожа на переключатель, но защелка включается (закрывается) при приложении положительного магнитного поля, а остается на даже при снятии поля. . И наоборот, защелка выключается (открывается) при приложении отрицательного магнитного поля, а остается выключенной даже при снятии поля. Защелки на эффекте Холла обычно используются в бесщеточных двигателях постоянного тока (BLDC) для определения положения ротора для правильной коммутации.

Цифровые датчики на эффекте Холла включают триггер Шмитта — схему, которая регулирует порог переключения до немного более высокой точки на нарастающем фронте сигнала и до немного более низкой точки на заднем фронте сигнала. Разница между этими точками переключения называется гистерезисом и гарантирует, что переключатель не будет колебаться или включаться и выключаться из-за шума во входном сигнале.

Триггер Шмитта обеспечивает гистерезис для предотвращения колебаний цифрового датчика Холла между состояниями «включено» и «выключено».
Изображение предоставлено: Texas Instruments

Аналоговые или линейные датчики Холла производят постоянное выходное напряжение, пропорциональное плотности магнитного потока (силе магнитного поля), что делает их подходящими для измерения положения и движения. Фактически, во многих магнитных поворотных энкодерах используются линейные датчики на эффекте Холла. Однако взаимодействие протекающего тока и магнитного поля создает напряжение Холла, которое очень мало, поэтому линейные датчики Холла обычно включают усилитель для увеличения выходного напряжения, а также другую электронику преобразования сигнала для улучшения отклика датчика и компенсации температуры.
