Принцип работы емкостного датчика. Емкостные датчики: принцип работы, применение и особенности

Что такое емкостные датчики. Как работают емкостные датчики приближения. Для чего используются емкостные датчики в промышленности. Каковы преимущества и недостатки емкостных датчиков.

Что такое емкостные датчики и как они работают

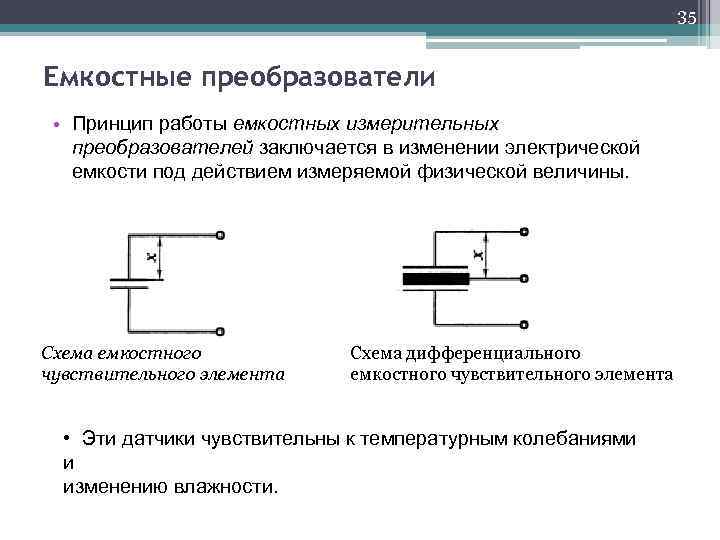

Емкостные датчики — это бесконтактные устройства, способные обнаруживать присутствие или отсутствие объектов независимо от материала. Принцип их работы основан на изменении емкости электрического поля вокруг активной поверхности датчика при приближении объекта.

Основные компоненты емкостного датчика:

• Высокочастотный генератор
• Сенсорная поверхность из двух металлических электродов
• Схема обработки сигнала

Когда объект приближается к сенсорной поверхности, он попадает в электростатическое поле электродов, что приводит к изменению емкости генератора. При достижении определенной амплитуды колебаний генератора происходит переключение выходного сигнала датчика.

Области применения емкостных датчиков

Благодаря своим особенностям, емкостные датчики нашли широкое применение в различных отраслях промышленности:

• Контроль уровня жидкостей и сыпучих материалов
• Измерение толщины пленок и покрытий
• Определение положения и перемещения объектов
• Контроль заполнения емкостей
• Системы безопасности и охранные системы

Емкостные датчики особенно эффективны для работы с диэлектрическими материалами, такими как пластик, стекло, керамика, жидкости и порошки.

Преимущества емкостных датчиков

Емкостные датчики обладают рядом важных достоинств:

• Бесконтактное измерение — отсутствие механического износа
• Обнаружение как металлических, так и неметаллических объектов
• Высокая чувствительность и точность измерений
• Компактные размеры
• Высокая скорость срабатывания
• Возможность работы в агрессивных средах

Эти преимущества делают емкостные датчики незаменимыми во многих промышленных применениях.

Особенности работы емкостных датчиков приближения

Емкостные датчики приближения имеют ряд важных особенностей:

• Диапазон срабатывания обычно составляет около 1-30 мм
• Чувствительность зависит от диэлектрической проницаемости объекта
• Могут обнаруживать объекты через непроводящие преграды
• Требуют относительно стабильных условий окружающей среды

Для оптимальной работы емкостного датчика важно правильно настроить его чувствительность и учитывать влияние внешних факторов.

Применение емкостных датчиков в измерении деформации

Одно из интересных применений емкостных датчиков — измерение деформации различных деталей и конструкций. Например, они используются для контроля состояния тормозных дисков автомобилей:

• Датчики способны обнаруживать микродеформации в нанометровом диапазоне
• Устойчивы к высоким температурам в зоне торможения
• Позволяют отслеживать износ диска в процессе эксплуатации

Это обеспечивает своевременное выявление дефектов и повышает безопасность транспортных средств.

Емкостные датчики в контроле турбин и двигателей

В турбостроении и двигателестроении емкостные датчики применяются для высокоточных измерений:

• Контроль удлинения лопаток турбин под действием центробежных сил
• Обнаружение разбалансировки вращающихся частей
• Измерение зазоров между подвижными элементами

Способность емкостных датчиков обнаруживать изменения в нанометровом диапазоне делает их незаменимыми для анализа и оптимизации работы сложных механизмов.

Использование емкостных датчиков в сенсорных экранах

Емкостные сенсорные экраны широко распространены в современных электронных устройствах. Их преимущества:

• Более высокая чувствительность по сравнению с резистивными экранами
• Возможность мультитач-управления
• Высокая точность определения координат касания

Проекционно-емкостная технология позволяет создавать сложные интерфейсы управления с распознаванием жестов и силы нажатия.

Ограничения и недостатки емкостных датчиков

При всех своих достоинствах, емкостные датчики имеют определенные ограничения:

• Чувствительность к электромагнитным помехам
• Зависимость от условий окружающей среды (температура, влажность)
• Меньший диапазон срабатывания по сравнению с индуктивными датчиками
• Сложность настройки для работы с объектами из разных материалов

Эти факторы необходимо учитывать при выборе емкостных датчиков для конкретных применений.

Статьи

Как выбрать датчик ускорения?

Датчик ускорения занимает важное место в ассортименте компании AKV Industrie Automatik OHG. Этот прибор предназначен для измерения проекции кажущегося ускорения. Он широко применяется на различных производствах и имеет ряд особенностей, о которых вы узнаете из статьи.

Подробнее

Индикатор потока воды газа и других сред

Индикатор потока весьма востребован на современных предприятиях. Его используют для определения потока жидких веществ и газа. Кроме того, некоторые модели могут фиксировать скорость перемещения и уровень расхода.

Подробнее

Инклинометр и инклинометрия: основные понятия

Компания AKV Industrie Automatik OHG предлагает широких ассортимент комплектующих от европейских поставщиков. У нас вы найдете приборы с различными модификациями для различных сфер промышленности, в том числе инклинометр.

Подробнее

Реле протока прямо из Европы

Уже много лет компания AKV Industrie Automatik OHG предоставляет уникальную возможность украинским промышленникам. В нашем каталоге представлены реле протока от ведущих европейских брендов. Их цена приятно вас порадует, ведь мы работаем с производителями напрямую.

Подробнее

Измеритель потока: принцип работы и виды

Измеритель потока применяется на производстве и выполняет важную функцию индикации потока жидких сред. Кроме того, современное устройство может определять скорость передвижения и уровень расхода жидкости. В ассортименте AKV Industrie Automatik OHG доступны надежные измерители потока воды и не только.

Подробнее

Датчик потока жидкости: виды и особенности работы

Датчик потока жидкости используется на современном производстве для индикации потока жидких веществ. Также прибор определяет скорость перемещения и измеряет уровень расхода среды. В каталоге компании AKV Industrie Automatik OHG представлены проверенные датчики потока воды и не только.

Подробнее

Датчик давления газа европейского производства

В каталоге компании AKV Industrie Automatik OHG представлена широкая линейка датчиков давления газа. Все устройства прошли строгий контроль качества и отвечают требованиям и европейским стандартам. Мы уверены, что вы найдете вариант, соответствующий вашим пожеланиям.

Подробнее

Датчик давления жидкости от европейского производителя

Компания AKV Industrie Automatik OHG предлагает своим клиентам богатый выбор датчиков давления жидкости. Широкий ассортимент продукции соответствует современным требованиям и стандартам качества.

Подробнее

Командоконтроллер и его особенности

Электрические аппараты с небольшим напряжением, предназначенные для запуска, реверса, регулировки скорости вращения поъемно-транспортного оборудования, называются командоконтроллерами. Их используют в различных сферах, чаще всего в технологическом хозяйстве, металлургии, горной промышленности и т. д. В нашем каталоге они представлены ведущими европейскими брендами.

Подробнее

Особенности спирального теплообменника

Спиральный теплообменник — это устройство, которое состоит их металлических листов, скрученных в виде спирали. Его функция обеспечить теплообменные процессы между двумя разными рабочими средами. Последние могут содержать частицы и элементы разные по весу и объему. Оборудование одно из самых популярных в ассортименте компании.

Подробнее

Особенности кожухотрубного теплообменника

Кожухотрубный теплообменник пользуется спросом у клиентов нашей компании. Его используют для теплообмена и термохимических процессов между разными жидкими средами, парами и газами с/без изменением агрегатного состояния.

Подробнее

Пластинчатый теплообменник для промышленных объектов

Пластинчатый теплообменник представляет собой компонент теплоснабжения, главная задача которого передавать тепло от источника к холодной среде. Для этого конструктивно он оснащен теплопередающей стенкой в виде гофрированной пластины без необходимости смешивания жидких веществ. Мы предлагаем вам богатый выбор продукции от ведущих производителей.

Подробнее

Датчик уровня топлива

Датчик уровня топлива  – прибор, который присутствует в любом автомобиле. Его задача – отображать количество топлива в баке транспортного средства. Для любого владельца автомобиля эта информация важна, но еще более важной она становится для владельца автопарка, оснащенного системой мониторинга транспорта. Ведь зачастую необходимо не только знать, где автомобиль находится, но и следить за тем, чтобы топливо расходовалось экономично, и не допускать хищений. Можно для этой цели пользоваться и данными со штатных датчиков топлива, установленных на транспортное средство заводом изготовителем, однако, эти приборы имеют сравнительно низкую точность, и здесь на помощь приходят дополнительные емкостные датчики уровня топлива. Почему эти датчики уровня топлива так популярны, и по какому принципу они работают – попробуем максимально доступно объяснить в данной статье.

Ёмкостной датчик уровня топлива. Принцип работы

Как следует из названия, принцип работы данного датчика основан на измерении емкости среды, в которую он помещен. Измерительная часть датчика топлива состоит из трубки и внутреннего стрежня (реже вместо внутреннего стрежня выступает трубка меньшего диаметра или проволока). Фактически, эти трубка и стержень являются двумя обкладками конденсатора. Соответственно, когда в бак заливается топливо – пространство между стержнем и трубой также заполняется топливом, а топливо (не важно бензин или солярка), как известно, является диэлектриком. Т.е. при изменении уровня топлива меняется емкость конденсатора и ее изменение фиксирует датчик уровня топлива. Отсюда, к слову, следует и основной недостаток емкостных датчиков – их показания зависят от химического состава среды, которую они измеряют. К примеру, у дизельного топлива и бензина – разная диэлектрическая проницаемость. Т.е. при одинаковом количестве топлива в баке – показания датчика уровня топлива будут разными для бензина и для дизельного топлива.

Более того, диэлектрическая проницаемость топлива может меняться в зависимости от наличия в нем тех или иных примесей и присадок. Подробнее об этом мы поговорим в одной из наших следующих статей. Данный способ измерения уровня топлива позволяет достигнуть весьма неплохих показателей точности. Большинство производителей датчиков уровня топлива заявляет погрешность измерения уровня не более 1%. Для сравнения у штатного датчика топлива этот показатель может достигать и 10%, а порой и 30% (в зависимости от марки техники, года выпуска, типа штатного датчика, его технического состояния и пр.). Существуют и другие датчики уровня топлива, основанные на других принципах измерения, показания которых не зависят от химического состава среды, или датчики, обладающие большей точностью, но стоят они существенно дороже и на данный момент широкой популярности не получили за счет сложности применения и высокой цены. Поэтому подробно мы не будем на них останавливаться.

На сегодняшний день по соотношению цена/качество на рынке мониторинга автотранспорта равных емкостным датчикам уровня топлива нет.

Контроль расхода топлива является одной из основных задач, решаемых системой мониторинга транспорта

Можно выделить 2 основных принципа контроля топлива: расчет расхода за период по нормам и контроль фактически потребленного топлива. Для расчета расхода топлива система мониторинга измеряет параметры работы транспорта, от которых зависит расход: пробег, время работы на холостом ходу, время работы дополнительных потребителей. Имея эти данные, диспетчерская программа может автоматически выдать в отчете количество потребленного топлива, если в нее занесены нормы расхода на 100 км, час холостого хода, час работы дополнительного потребителя. Фактический расход можно контролировать двумя способами: измеряя уровень остатка топлива в баке и измеряя топливо, непосредственно проходящее через топливную систему.

Преимущества и недостатки варианта контроля через расчет по нормам

Преимущества:

• Не требуется покупать и устанавливать дополнительные датчики. В простейшем случае достаточно подключить питание на GPS GSM прибор
• Хорошо реализуется механизм списания топлива на предприятиях, нет возможности накрутки пробега согласно данных системы мониторинга.

Недостатки:

• Утвержденные нормы могут не соответствовать реальному положению дел
• Не все дополнительные потребители можно контролировать, их потребление также зависит от загрузки
• Нет возможности проконтролировать реальный расход топлива ( тип дорожного покрытия, загруженность транспорта, тип и стиль езды и ряд скрытых факторов)
• Не возможен контроль заправок и сливов топлива.

Преимущества и недостатки использования датчика уровня топлива

Преимущества:

• Контроль заправок и сливов топлива
• Точное тарирование бака
• Нет влияния на топливную систему
• Нет необходимости привязки к типу и размеру бака
• Высокая точность измерений емкостным датчиком уровня топлива или ультразвуковым датчиком уровня топлива

Недостатки:

• необходима модификация бака (сверлить отверстие в баке)

Наличие датчика уровня топлива, который отправляет каждую минуту на наш сервер показания уровня топлива, а также наличие спутникового абонетского терминала, который отображает местоположение транспортного средства, направление движения и многие другие параметры авто, в значительной мере дисциплинирует водителя. Теперь водитель не предоставлен сам себе. Конечно основными факторами экономии являются предотвращение хищения топлива, предотвращение нецелевого использования транспорта и много других.

–

Установка датчика уровня топлива

Датчик уровня топлива может устанавливаться на транспортные средства с напряжением бортовой сети 12 или 24 В.

• подготовка транспортного средства к установке датчика уровня топлива. Если затруднен доступ к баку, то выполняется его демонтаж. Выбирается место, максимально близкое к геометрическому центру бака, при этом устройство не должно касаться перегородок и штатного датчика топлива;
• делается отверстие в баке, которое сверлится специальной биметаллической коронкой по металлу ø35мм. Если двигатель бензиновый, то бак перед сверлением заливается водой;
• производится замер глубины бака. Датчик обрезается так, чтобы между ним и дном бака оставался зазор в 10 мм;
• калибровка датчика уровня топлива, где задаются параметры “пустой” и “полный”,
• монтаж датчика уровня топлива в бак;
• монтаж кабеля. Для соединения датчика уровня топлива  с внешним устройством используется кабель в гофрированном рукаве, который прокладывается вместе со штатной проводкой Тс с обязательной фиксацией положения кабеля хомутами.

После установки и подключения датчика уровня топлива, следует выполнить процедуру тарировки бака транспортного средства.

Тарировка топливного бака необходима для установки соответствия уровня сигнала, выдаваемого изделием, и объема топлива в конкретном топливном баке. Тарировка топливного бака представляет собой заправку топлива в бак – от пустого до полного, с определенным шагом заправки, и фиксацию показаний изделия в тарировочной таблице.

Емкостные датчики и для чего используются емкостные датчики приближения?

Что такое емкостные датчики приближения?

Очень простое определение емкостных датчиков приближения можно дать следующими словами:

Емкостные датчики приближения называются бесконтактными устройствами, которые могут обнаруживать присутствие или отсутствие любого объекта независимо от природы материала .

Емкостные датчики используют электрические свойства емкости и изменение емкости, которое зависит от изменения электрического поля вокруг активной поверхности датчика.

Емкостные бесконтактные датчики могут обнаруживать как металлические , так и неметаллические цели, и идеально подходят для контроля уровня жидкости и обнаружения гранулированных материалов.

Принцип работы емкостных датчиков приближения

 Емкостной датчик приближения состоит из высокочастотных генераторов , которые имеют сенсорную поверхность , образованную двумя металлическими электродами.

Всякий раз, когда объект приближается к поверхности, этот объект попадает в электроды электростатическое поле и приводит к изменению емкости генератора.

Цепи генератора начинают колебаться и изменяют выходное состояние датчика, когда впоследствии он достигает определенной амплитуды. По мере удаления объекта от датчика амплитуда осциллятора уменьшается, что заставляет датчик вернуться в исходное состояние.

Здесь следует отметить, что чем больше диэлектрическая проницаемость цели, тем легче емкостному датчику приближения ее обнаружить. Эта константа, которая является диэлектрической проницаемостью, облегчает обнаружение материалов, находящихся внутри неметаллических контейнеров, поскольку жидкость имеет гораздо более высокую диэлектрическую проницаемость в сосуде, что дает датчику возможность находить и видеть предметы внутри сосуда. и выполнить обнаружение жидкости.

Емкостные бесконтактные датчики обычно имеют малый радиус действия, и обычно они имеют диапазон срабатывания около 1 дюйма, и это не зависит от типа измеряемого материала.

Однако при работе с непроводящей целью расстояние обнаружения увеличивается, если мы увеличим размер чувствительной поверхности датчика или увеличим площадь поверхности цели или изменим диэлектрическую проницаемость цели.

Чтобы получить максимальную пользу от этих датчиков, необходимо использовать их в среде с относительно постоянной температурой и влажностью.

емковидная технология также используется в других смыслах в технологиях, которые приведены как до

• Поток
• Давление
• Уровень жидкости
• Распространение
• Толщина
• Покрытие льда
• Угла наклона или угол Linear
• DIMLEES DIMLEES
DIMMERESEES DIMMERESEES DIMMERESEES DIMLEES DIMMEREESES.
• Клавишные переключатели
• Планшет X-Y
• Акселерометры

Применение емкостного датчика приближения

Применение емкостных датчиков распространено в различных диапазонах. Емкостные датчики находят свое применение в высокодинамичных полях. Вы можете ознакомиться с нашими центр приложений для получения дополнительной информации о других продуктах.

Обладают высоким разрешением и высокой устойчивостью к температурам 200 градусов по Цельсию . Емкостные датчики также используются для измерения расстояния при низких температурах в качестве системы отсчета для других датчиков расстояния.

Одним из других типичных применений емкостных датчиков является:

• Испытание на допуски и массовое производство
• Измерение вибрации
• Измерение деформации
• Измерение толщины
• Контроль толщины очень тонкой металлической фольги
• Измерение толщины пластиковой фольги в процессе ее производства подробно приведены ниже.

  Емкостные датчики приближения при измерении деформации тормозного диска

  Емкостные датчики используются для измерения тормозного диска. Разговоры о транспортных средствах с тормозными дисками, поскольку они подвержены краткосрочным кредитам, обычно высоки.

  Механическое трение и развитие экстремальных температур на изломе очень негативно влияет на микроструктуру тормозного диска.

  Материал, используемый в тормозном диске, должен обладать способностью подавлять эту нагрузку в течение длительного периода без изменения микроструктуры.

  Мелкие трещины могут привести к поломке при приложении нагрузки и подвергнуть опасности находящихся внутри людей и автомобиль. Емкостные датчики используются для измерения деформации тормозного диска. Очень немногие датчики подходят для работы вблизи измеряемого объекта, поскольку речь идет об очень высокой температуре.

  Емкостные датчики способны обнаруживать изменения в нанометровом диапазоне, а также измерять износ тормозного диска.

  Емкостные датчики приближения в измерениях на турбинах или двигателях

  Говоря о турбинах, центробежная сила, действующая на лопатки турбины, влияет на удлинение лопаток, а также на конструкцию и конструкцию турбины.

  Никакого дисбаланса не должно возникать — удлинение лезвий, которое получает возможность разбалансировать систему. Емкостные датчики могут обнаруживать изменения в нанометровом диапазоне, а затем обеспечивают предоставление важных данных для анализа методом конечных элементов.

  Другие области применения емкостных датчиков

  Что касается емкостного сенсорного экрана , то он более чувствителен , чем резистивный сенсорный экран . Поскольку резистивный сенсорный экран реагирует на любой объект, в нем не задействована емкость, и он менее точен.

  Однако за счет использования проекционной емкости мы можем повысить точность сенсорного экрана, поскольку это приводит к формированию треугольной сетки вокруг точки касания,

  Взаимные емкостные датчики обеспечивают двумерное изображение изменений, происходящих в электрическом поле.

  С помощью этого изображения было предложено множество приложений, таких как аутентификация пользователей, оценка ориентации пальцев, касающихся экрана, и различия между ладонями и пальцами.

  Все стало возможным благодаря использованию емкостных датчиков. Поскольку используются емкостные датчики, емкостное изображение не видно на прикладном уровне.

  Чтобы просмотреть емкостные датчики на нашем складе, ознакомьтесь с емкостным датчиком приближения.

  1 августа 2020 г. Сайед Фуркан Али

  Индуктивный и емкостный датчик приближения Рабочий

  Контрольно-измерительные приборы

  Привет, друзья,

  В этой статье я собираюсь обсудить емкостный датчик приближения , работающий с , и индуктивный датчик приближения , работающий с , и моя статья расширит ваши знания по этой теме.

  Емкостный датчик приближения определяет присутствие объекта (обычно называемого целью) без физического контакта.

  Могут обнаруживать как металлические, так и неметаллические цели. Они идеально подходят для контроля уровня жидкости и для обнаружения порошкообразных или гранулированные материалы .

  Емкостный датчик приближения состоит из высокочастотного осциллятор вместе с чувствительной поверхностью, образованной двумя металлическими электродами. Когда предмет приближается к чувствительной поверхности, он попадает в электростатическое поле электроды и изменяет емкость генератора.

  В результате цепь генератора начинает колебаться и изменяет выходное состояние датчика, когда оно достигает определенного амплитуда. Когда объект удаляется от датчика, амплитуда осциллятора уменьшается, возвращая датчик в исходное состояние.

  Чем больше диэлектрик постоянной цели, тем проще для емкостного датчика приближения обнаруживать. Эта константа позволяет обнаруживать материалы внутри неметаллические контейнеры, потому что жидкость имеет гораздо более высокую диэлектрическую проницаемость чем сосуд, что дает датчику возможность видеть сквозь сосуд и обнаружить жидкость.

  Как правило, они имеют короткий диапазон чувствительности около 1 дюйма, независимо от типа воспринимаемого материала. При работе с непроводящими целей, расстояние обнаружения увеличивается с увеличением

  • размер чувствительной поверхности сенсора.
  • площадь поверхности мишени.
  • диэлектрическая проницаемость мишени.

  Для лучшей работы мы должны использовать их в среде относительно постоянной температурой и влажностью.

  Точка, в которой датчик приближения распознает входящая цель известна как рабочая точка. Точка, в которой исходящий target заставляет устройство вернуться в нормальное состояние, известное как точка выпуска. Область между рабочей точкой и точкой сброса называется зона гистерезиса.

  Регулировку чувствительности можно выполнить, отрегулировав потенциометр на датчике. Если датчик не имеет регулировочного потенциометра, то датчик должен физически перемещаться для получения оптимального положения установки.

  Оптимальная чувствительность обеспечивает более длительный срок службы расстояние. Тем не менее, эксплуатация сверхчувствительный датчик очень сильно зависит от температуры, влажности и грязи, и т.д., что может привести к ложному срабатыванию датчика.

  Большинство датчиков приближения оснащены светодиодным индикатором состояния для проверки действия переключения выхода. Емкостные датчики приближения есть доступны в различных размерах и конфигурациях для удовлетворения различных приложений требования.

  Одной из наиболее распространенных форм является бочкообразная. размещает датчик в металлическом или полимерном корпусе с резьбой снаружи жилье. Благодаря резьбовому корпусу мы можем легко настроить датчик на монтажная рама.

  Характеристики емкостного датчика приближения

  Основные характеристики емкостного датчика приближения датчики:

  • Они могут обнаруживать неметаллические цели.
  • Они могут обнаруживать легкие или мелкие объекты, которые не могут быть обнаружены механическими концевыми выключателями.
  • Они обеспечивают высокую скорость переключения для быстрого отклик в приложениях для подсчета объектов.
  • Они могут обнаруживать жидкие цели через неметаллические преграды (стекло, пластик и др.).
  • Имеют длительный срок службы с практически неограниченное количество рабочих циклов.
  • Твердотельный выход обеспечивает контактный сигнал.

  Типичные области применения емкостных датчиков приближения

  • Высокий/низкий уровень жидкости.
  •  Сухой бак.
  • Материал присутствует/отсутствует.
  • Товар присутствует.
  • Количество продуктов.

  Индуктивный датчик приближения Рабочий

  Индуктивные датчики приближения используются для обнаружения как железных и цветные металлы (такие как медь, алюминий и латунь). индуктивный датчик приближения работает на вихре текущий принцип.

  Когда металлический предмет попадает в электромагнитное поле чувствительной головки в объекте индуцируются вихревые токи. Этот ток вызывает изменение нагрузки генератора, который затем управляет выходом устройство. Мы можем обобщить работу индуктивного датчика приближения как меньше:

  • Цепь генератора генерирует высокочастотное электромагнитное поле, излучаемое наконечником датчика.
  • При попадании в поле металлической мишени вихревой в мишени индуцируются токи.
  • Вихревые токи в мишени поглощают излучаемое энергии датчика, что приводит к потере энергии и изменению поля сила осциллятора.
  • Цепь обнаружения датчика контролирует силы генератора и запускает твердотельное выходное устройство в определенное время. уровень.
  • Как только металлический предмет покинет зону обнаружения, осциллятор возвращается к своему начальному значению.

  Тип металла и размер мишени имеют важное значение факторы, определяющие эффективную дальность действия датчика.
