Принцип работы инфракрасного датчика движения: как устроен и функционирует ИК-сенсор

Как устроен инфракрасный датчик движения. Какие основные компоненты входят в его состав. На каком физическом принципе основана работа ИК-сенсора. Как происходит обнаружение движения с помощью инфракрасного излучения. Какие преимущества и недостатки имеют ИК-датчики движения.

Устройство инфракрасного датчика движения

Инфракрасный датчик движения состоит из нескольких ключевых компонентов:

• Пироэлектрический сенсор — чувствительный элемент, реагирующий на изменение инфракрасного излучения
• Линза Френеля — фокусирует инфракрасное излучение на сенсоре
• Электронная схема обработки сигнала
• Корпус с крепежными элементами

Основным элементом является пироэлектрический сенсор, способный улавливать малейшие изменения интенсивности инфракрасного излучения. Как он устроен и работает?

Принцип действия пироэлектрического сенсора

Пироэлектрический сенсор изготавливается из специального кристаллического материала, обладающего пироэлектрическим эффектом. При изменении температуры такой материал генерирует небольшой электрический заряд.

В датчике движения используется сдвоенный пироэлектрический элемент. Когда человек или животное проходит в зоне обнаружения, инфракрасное излучение от его тела попадает сначала на один элемент сенсора, а затем на второй. Это вызывает последовательное изменение зарядов на элементах.

Роль линзы Френеля в работе ИК-датчика

Чтобы повысить чувствительность датчика, перед сенсором устанавливается линза Френеля. Она представляет собой тонкую пластиковую линзу особой формы с концентрическими кольцами.

Линза Френеля фокусирует инфракрасное излучение и разбивает зону обнаружения на множество сегментов. Когда объект перемещается между сегментами, это вызывает резкие изменения сигнала на пироэлектрическом сенсоре.

Обработка сигнала в ИК-датчике движения

Сигнал с пироэлектрического сенсора поступает на электронную схему обработки. Она выполняет следующие функции:

• Усиление слабого сигнала сенсора
• Фильтрация помех
• Анализ формы сигнала
• Формирование выходного сигнала при обнаружении движения

Современные датчики используют микроконтроллеры для цифровой обработки сигнала, что позволяет реализовать сложные алгоритмы анализа и снизить вероятность ложных срабатываний.

Как происходит обнаружение движения?

Процесс обнаружения движения с помощью ИК-датчика можно описать следующим образом:

1. В состоянии покоя датчик регистрирует фоновый уровень ИК-излучения
2. При появлении человека или животного интенсивность ИК-излучения в отдельных сегментах зоны обнаружения меняется
3. Сенсор фиксирует эти изменения как последовательность электрических импульсов
4. Схема обработки анализирует форму и амплитуду импульсов
5. При соответствии заданным критериям формируется сигнал обнаружения движения

Преимущества инфракрасных датчиков движения

ИК-датчики движения обладают рядом достоинств:

• Пассивный принцип работы — не излучают энергию
• Низкое энергопотребление
• Невысокая стоимость
• Простота установки и настройки
• Широкая зона обнаружения
• Нечувствительность к большинству помех

Благодаря этим качествам ИК-датчики движения получили широкое распространение в системах охраны и автоматизации.

Недостатки и ограничения ИК-датчиков

У инфракрасных датчиков движения есть и некоторые недостатки:

• Возможны ложные срабатывания от источников тепла
• Снижение чувствительности при высокой температуре окружающей среды
• Невозможность обнаружения объектов с температурой близкой к фоновой
• Ограниченная дальность действия (обычно до 10-12 метров)

Для повышения надежности обнаружения ИК-датчики часто комбинируют с датчиками других типов, например микроволновыми.

Применение инфракрасных датчиков движения

Благодаря своим преимуществам ИК-датчики движения широко используются в различных сферах:

• Охранные системы
• Автоматическое управление освещением
• Системы «Умный дом»
• Автоматические двери
• Энергосберегающие системы

Они позволяют повысить безопасность, комфорт и энергоэффективность в жилых и коммерческих помещениях.

Настройка и установка ИК-датчика движения

При установке инфракрасного датчика движения следует учитывать несколько факторов:

• Правильный выбор места установки
• Настройка чувствительности
• Регулировка зоны обнаружения
• Установка времени задержки выключения
• Настройка порога освещенности (для уличных датчиков)

Корректная настройка позволит избежать ложных срабатываний и обеспечит надежную работу датчика.

Перспективы развития ИК-датчиков движения

Технологии инфракрасных датчиков движения продолжают совершенствоваться. Основные направления развития:

• Повышение чувствительности и дальности действия
• Улучшение алгоритмов обработки сигнала
• Интеграция с системами «Интернета вещей»
• Миниатюризация и снижение энергопотребления
• Комбинирование с другими типами сенсоров

Это позволит расширить сферы применения ИК-датчиков и повысить их эффективность.

оптическая схема и блок обработки сигналов

Оглавление

• Область применения
  • Принцип работы ИК датчика движения
    • Схема ИК датчика
    • Оптическая система
    • Пирочувствительный элемент
    • Блок обработки сигналов
  • Эффективность использования ИК извещателя в охранной сигнализации
  • Заключение
  • Видео: Датчик движения, принцип работы

Среди большого многообразия охранных извещателей, инфракрасный датчик движения является самым распространенным устройством. Доступная цена и эффективность, вот качества, обеспечившие им популярность. А все благодаря тому, что в начале девятнадцатого века обнаружили инфракрасное излучение.

Оно находится за границей видимого красного света в диапазоне 0,74-2000 мкм. Оптические свойства веществ сильно различаются и зависят от типа облучения. Небольшой слой воды является непрозрачным для ИК излучения. Инфракрасное излучение солнца составляет 50 процентов всей излучаемой энергии.

Инфракрасные датчики движения для охраны применяются давно. Они фиксировали перемещения теплых объектов в помещениях, и передавали сигнал тревоги на контрольную панель. Их стали совмещать с видеокамерами и фотоаппаратами. При нарушении происходила фиксация происшествия. Потом область применения расширилась. Зоологи стали применять в фотоловушках для контроля исследуемых животных.

Больше всего ИК датчики применяются в системе умный дом, где играют роль сенсора присутствия. При попадании теплокровного объекта в область действия устройства, оно включает освещение в помещении или на улице. Экономится электричество и облегчается жизнь людям.

Инфракрасный датчик движения для освещения

В системах контроля доступа извещатели движения управляют открыванием и закрыванием дверей общественных сооружений. По расчетам экспертов рынок ИК сенсоров будет расти на 20% ежегодно ближайшие 3-5 лет.

Принцип работы ИК датчика движения

Работа ИК извещателя заключается в контроле инфракрасного излучения определенной области, сравнении его с фоновым уровнем, и по результатам анализа выдачи сообщения.

ИК датчики движения для охраны используют активные и пассивные виды сенсоров. Первые для контроля используют собственный передатчик, облучающие все в зоне действия устройства. Приемник получает отраженную часть ИК излучения и по его характеристикам определяет, было нарушение зоны охраны или нет. Активные датчики бывают комбинированного типа, когда принимающие и передающие блоки разделены, это извещатели контролирующие периметр объекта. Имеют большую дальность действия по сравнению с пассивными устройствами.

Зона действия инфракрасного датчика

Пассивный инфракрасный датчик движения не имеет излучателя, он реагирует на изменение окружающего ИК излучения. В общем случае, извещатель имеет два чувствительных элемента, способных фиксировать инфракрасное излучение. Перед сенсорами устанавливается линза Френеля, разбивающая пространство на несколько десятков зон.

Маленькая линза собирает излучение с конкретного участка пространства и посылает на свой чувствительный элемент. Соседняя линза, контролирующая смежный участок посылает поток излучения на второй сенсор. Излучения соседних участков примерно одинаковы. При нарушении баланса, превышении какого-то порогового значения, прибор извещает контрольную панель о нарушении зоны охраны.

Схема ИК датчика

Каждый производитель имеет уникальную принципиальную схему ИК извещателя, но функционально они примерно одинаковы.

Устройство инфракрасного датчика

ИК датчик имеет оптическую систему, пирочувствительный элемент, блок обработки сигналов.

Оптическая система

Рабочая область современных датчиков движения весьма разнообразна благодаря различным формам оптической системы. От устройства расходятся лучи в радиальном направлении в различных плоскостях.

Так как извещатель имеет сдвоенный сенсор, то все лучи раздваиваются.

Сенсор инфракрасного датчика

Оптическая система ориентируется таким образом, что будет контролировать только одну плоскость или несколько плоскостей на разных уровнях.

Может контролировать пространство вкруговую или по лучу.

При построении оптики ИК-датчиков часто используются линзы Френеля, представляющих множество призматических фасеток на выпуклой пластиковой чашке. Каждая линза собирает ИК поток со своего участка пространства и отправляет на ПИР элемент.

Конструкция оптической системы такова, что избирательность по всем линзам одинакова. Чтобы защититься от собственного тепла элементов, насекомых в устройстве устанавливается герметичная камера. Редко используется зеркальная оптика. Это значительно повышает дальность действия устройства и цену прибора.

Пирочувствительный элемент

Роль сенсора в ИК датчике играет пироэлектрический преобразователь на чувствительных полупроводниковых элементах. Он состоит из двух сенсоров. На каждый из них от двух соседних лучей поступает поток излучения. При одинаковом равномерном фоне сенсор молчит. При возникновении дисбаланса, в одной зоне появляется дополнительный источник тепла, а в другой нет, сенсор срабатывает.

Для повышения надежности и уменьшения ложных срабатываний в последнее время стали применять счетверенные ПИР элементы. Это увеличило чувствительность и помехозащищенность прибора. Но уменьшило расстояние уверенного распознавания нарушителя. Для решения этого приходится использовать прецизионную оптику.

Блок обработки сигналов

Главной задачей блока является надежное распознавание человека на фоне помех.

Они бывают самые разнообразные:

1. солнечное излучение;
2. искусственные ИК источники;
3. кондиционеры и холодильники;
4. животные;
5. конвекция воздуха;
6. электромагнитные помехи;
7. вибрация.

Блок обработки для анализа использует амплитуду, форму и длительность выходного сигнала пироэлектрического преобразователя. Воздействие нарушителя вызывает симметричный двухполярный сигнал. Помехи выдают несимметричные значения на обрабатывающий модуль. В простейшем варианте сравнивается амплитуда сигнала с пороговым значением.

Распознавание животных инфракрасным датчиком

При превышении порога извещатель сообщает об этом, подавая определенный сигнал на контрольную панель. В более сложных датчиках измеряется длительность превышения порога, количество этих превышений. Для повышения помехозащищенности прибора используется автоматическая термокомпенсация. Она обеспечивает постоянную чувствительность во всем диапазоне температур.

Обработка сигнала осуществляется аналоговыми и цифровыми устройствами. В новейших устройствах начали применять цифровые алгоритмы обработки сигнала, что позволило улучшить избирательность прибора.

Эффективность использования ИК извещателя в охранной сигнализации

От правильности выбора вида сенсора, расположения на объекте охраны во многом зависит его эффективность. Пассивные ИК датчики движения уличные и внутреннего применения реагируют на перемещения теплых по сравнению с фоном объектов при определенных скоростях перемещения. При маленькой скорости движения, изменения потоков инфракрасного излучения в соседних секторах настолько незначительны, что он воспринимается, как фоновый дрейф, и не реагирует на нарушение зоны охраны.

Если нарушитель облачится в защитный костюм с отличной теплоизоляцией, то ИК датчик движения не отреагирует, не будет нарушения баланса излучения в соседних зонах. Человек сольется с фоновым излучением.

Нарушитель двигается вдоль лучей извещателя движения с малой скоростью, в этом случае он нередко молчит.

Схема работы инфракрасного датчика движения

Изменения потоков оказываются недостаточными для срабатывания устройства. Особенно свойственно извещателям с функцией защиты от животных. В них уменьшают чувствительность, чтобы избежать реакции на появления домашних питомцев.

Важно правильно установить инфракрасный датчик. Требуется по конфигурации здания применять устройство типа «шторка», следует так и делать. Производитель рекомендует монтаж прибора на определенной высоте, надо соблюсти и это.

Для повышения эффективности работы инфракрасных датчиков их применяют совместно с сенсорами, работающими на других принципах.

Обычно, дополнительно придается радиоволновой извещатель с высокой чувствительностью, что снижает процент ложных срабатываний и повышает надежность охранной сигнализации. При защите окон от проникновения дополнительно устанавливается ультразвуковой извещатель, реагирующий на разбитие стекла.

Заключение

Постепенно ИК датчики усложняются, повышается их чувствительность, улучшается избирательность. Сенсоры находят широкое распространение в системах «умный дом», видеонаблюдения, контроль доступа. Совместное использование с различными устройствами повысило потребительские свойства датчиков. Им уготована долгая жизнь.

Видео: Датчик движения, принцип работы

Устройство и принцип работы датчиков движения

В современном мире нас все больше окружают самые разнообразные «умные» устройства: компьютеры, коммуникаторы, интеллектуальная бытовая техника. Все они используются с одной целью — облегчить нам жизнь и дать больше свободного времени. И все чаще мы слышим словосочетание «умный дом», в котором практически все системы (освещение, охрана, отопление, водоснабжение, электроснабжение и прочее) управляются компьютером или специальным контроллером. Сегодняшняя статья будет посвящена устройствам, применяя которые, можно сделать пусть небольшой, но шаг в сторону превращения вашего жилища в «умный дом». А поговорим мы о датчиках движения.

Датчики движения – это только часть большой категории приборов, называемых датчиками обнаружения. Их общая цель сообщать о движении лиц, спрятавшихся на охраняемом объекте, о вторжении в охраняемую зону, о повреждении элементов, препятствующих вторжению (ставни, окна, форточки, двери, застекленные веранды и т.д.), о проникновении через поврежденные крышу, потолок, стены или пол.

Принцип работы датчиков движения

Для начала попробуем разобраться, что же это за «зверь» такой – датчик движения. Как понятно из названия, основное его назначение заключается в обнаружении какого-либо движения в зоне видимости датчика и реакции на это движение. Последняя чаще всего заключается в коммутации какой-либо электрической цепи: освещения, звуковой сигнализации. То есть прошел кто-то мимо датчика – включилась лампочка или зазвучал предупредительный сигнал.

Существуют инфракрасные (ИК), ультразвуковые (УЗ), микроволновые (МВ) и комбинированные датчики движения. Все они отличаются методом обнаружения движения.

528.30 ₽

579.50 ₽

543.40 ₽

493.80 ₽

852.30 ₽

579. 50 ₽

543.40 ₽

528.30 ₽

560.90 ₽

941.00 ₽

653.10 ₽

493.80 ₽

852. 30 ₽

558.40 ₽

528.30 ₽

600.10 ₽

528.30 ₽

533.40 ₽

558.40 ₽

6572. 00 ₽

6915.00 ₽

ИК-датчики. В быту чаще всего применяются пассивные инфракрасные датчики. В роли чувствительного элемента в них выступают пироэлектрики, у которых при изменении температуры возникает электрическое поле (пироэлектрический эффект). Тепловой фон в зоне чувствительности датчика постоянен, но изменяется при появлении объекта с более высокой температурой (человек, животное), на что и реагирует пироэлектрик изменением напряжения на своем выходе.

Но мало определить наличие объекта, нужно еще и понять, движется ли он. Для этого применяется оптическая система — линза Френеля, фиксирующая ИК-излучение на разных точках пироэлемента. Получив несколько сигналов (2-3 штуки) от различных точек, датчик выдает сигнал срабатывания схемы.

Принцип работы пассивного ИК-датчика движения

Активные инфракрасные датчики движения немного отличаются принципом работы. В них применяется дополнительный ИК-излучатель, формирующий импульсное излучение, улавливаемое пироэлементом. Когда объект пересекает зону наблюдения датчика, чувствительный элемент перестает воспринимать излучение – и формируется сигнал тревоги. Такие датчики чаще всего применяются в охранных целях.

УЗ-датчики. В состав такого датчика входят УЗ-передатчик и УЗ-приемник. Принцип действия аналогичен работе активного инфракрасного датчика, за исключением того, что в данном случае применяется высокочастотный (30-40 кГц) звук. Как и активные ИК-датчики движения, ультразвуковые применяются для охраны помещений и автомобилей. Обладают рядом недостатков: чувствительны к перепадам температуры и колебаниям влажности, имеют высокий уровень ложных срабатываний.

МВ-датчики. Принцип действия – эффект Доплера. Генератор датчика излучает волну (частота порядка 2,5 ГГц), а приемник эту волну регистрирует. Если в зоне распространения волны появляется движущийся объект, то изменяются длина и частота волны, что сразу определяется приемником. По сравнению с ИК-датчиками имеют большее количество ложных срабатываний, особенно при использовании на открытых пространствах. Именно поэтому микроволновые датчики чаще всего применяются в автомобильных охранных сигнализациях для слежения за пространством как внутри автомобиля, так и снаружи.

Комбинированные датчики. представляют собой объединенные в одном устройстве ИК- и МВ-датчики, благодаря чему получается более точный датчик, практически не имеющий ложных срабатываний. Но и стоимость такого датчика будет, естественно, более высокая.

Все датчики движения питаются либо от сети 220 В, либо от встроенного автономного источника питания (аккумуляторной батареи). Бытовые датчики чаще всего запитываются от квартирной (или офисной) электрической сети, а вот охранные датчики обычно имеют свой собственный источник электропитания (чтобы их банально не отключили).

Исходя из всего вышеперечисленного, можно сделать вывод, что для применения в быту наиболее подходящими являются пассивные ИК-датчики. Они недороги, просты в применении, легко подключаются и настраиваются, обладают всеми необходимыми функциями.

Варианты использования

Освещение. Многие из нас хотя бы раз, но все-таки забывали выключить дома свет. А если в семье есть ребенок, который уже стремится быть самостоятельным, то возникает вопрос, что удобнее: ставить дополнительный выключатель на уровне, куда он сможет дотянуться рукой, или же поставить датчик движения, который будет автоматически включать свет. Для себя я выбрал второй вариант и ни разу не пожалел. Теперь, когда мой ребенок идет в туалет, я не слышу «папа, включи свет», ведь ему достаточно открыть дверь – и лампочка включится автоматически. А всего-то понадобилось купить направленный пассивный ИК-датчик и подключить его в разрыв цепи — с этим справится практически каждый мужчина.

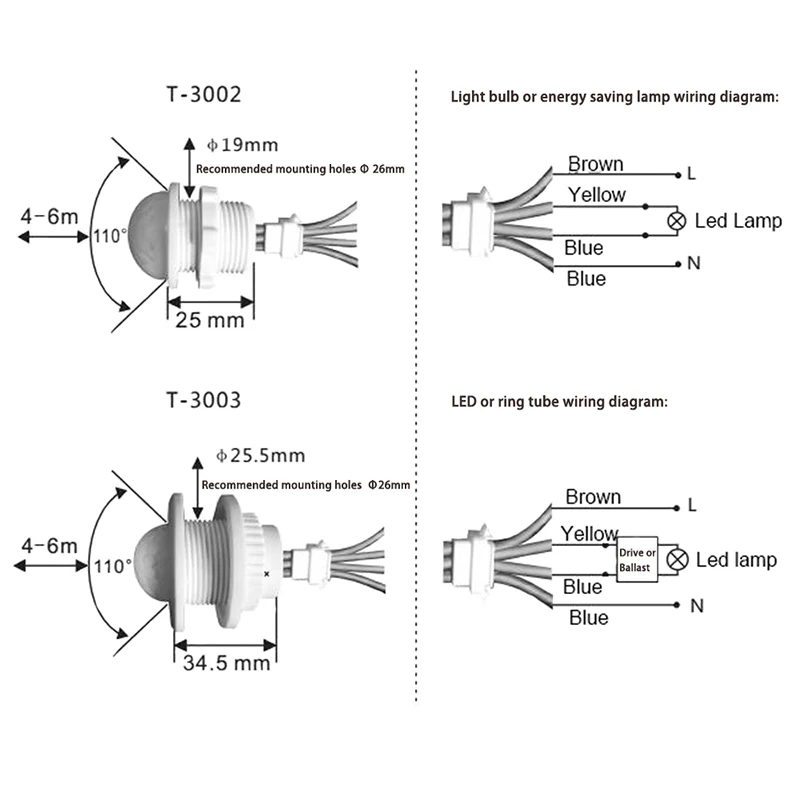

Варианты схем подключения датчика движения: 1 – лампой управляет только датчик; 2 – лампой управляют датчики и выключатель
