Что такое датчик массового расхода воздуха (ДМРВ) и его назначение

Датчик массового расхода воздуха (ДМРВ) — это важный элемент системы управления двигателем, который измеряет количество воздуха, поступающего в цилиндры. Он устанавливается между воздушным фильтром и дроссельной заслонкой.

Основные функции ДМРВ:

  • Определение массы поступающего в двигатель воздуха
  • Передача данных в электронный блок управления (ЭБУ)
  • Участие в расчете оптимального количества топлива для впрыска

Благодаря точным показаниям ДМРВ, ЭБУ может эффективно управлять составом топливовоздушной смеси и временем зажигания. Это обеспечивает оптимальную работу двигателя, снижение расхода топлива и уменьшение вредных выбросов.


Принцип работы датчика массового расхода воздуха

Существует несколько типов ДМРВ, но наиболее распространены термоанемометрические датчики. Их принцип работы основан на измерении охлаждения нагретого элемента потоком воздуха.

Основные этапы работы термоанемометрического ДМРВ:

  1. Нагревательный элемент разогревается до определенной температуры
  2. Поток воздуха охлаждает нагретый элемент
  3. Электроника датчика фиксирует изменение сопротивления элемента
  4. На основе полученных данных рассчитывается масса поступившего воздуха
  5. Информация в виде электрического сигнала передается в ЭБУ

Чем больше воздуха проходит через датчик, тем сильнее охлаждается нагревательный элемент. Это позволяет точно определить массу поступающего в двигатель воздуха.

Признаки неисправности датчика расхода воздуха

Выход из строя ДМРВ может негативно сказаться на работе двигателя. Основные симптомы неисправности датчика:

  • Нестабильная работа двигателя на холостом ходу
  • Повышенный расход топлива
  • Потеря мощности двигателя
  • Затрудненный запуск двигателя
  • Появление черного дыма из выхлопной трубы
  • Загорание индикатора «Check Engine» на приборной панели

При появлении таких симптомов рекомендуется проверить ДМРВ с помощью диагностического оборудования. Это позволит точно определить причину неисправности и избежать ненужной замены исправного датчика.


Как правильно заменить датчик массового расхода воздуха

Замена ДМРВ — несложная процедура, которую можно выполнить самостоятельно. Последовательность действий:

  1. Отключите аккумулятор автомобиля
  2. Найдите расположение ДМРВ (обычно между воздушным фильтром и дроссельной заслонкой)
  3. Отсоедините электрический разъем от датчика
  4. Ослабьте хомуты крепления воздуховода
  5. Аккуратно извлеките датчик
  6. Установите новый ДМРВ в обратной последовательности
  7. Подключите аккумулятор и запустите двигатель

После замены датчика рекомендуется провести адаптацию ЭБУ. Для этого достаточно дать двигателю поработать на холостом ходу 10-15 минут и совершить небольшую поездку на разных режимах.

Виды датчиков массового расхода воздуха

В современных автомобилях используются несколько типов ДМРВ:

  • Термоанемометрические — наиболее распространенные, измеряют охлаждение нагретого элемента
  • Вихревые — определяют расход воздуха по частоте образования вихрей
  • Ультразвуковые — измеряют скорость потока воздуха с помощью ультразвука
  • Пленочные — фиксируют изменение температуры тонкой пленки при обдуве воздухом

Каждый тип имеет свои преимущества и недостатки. Выбор конкретной технологии зависит от особенностей конструкции двигателя и требований производителя автомобиля.


Как проверить работоспособность ДМРВ

Существует несколько способов проверки датчика массового расхода воздуха:

  1. Визуальный осмотр — позволяет выявить механические повреждения и загрязнения
  2. Проверка мультиметром — измерение напряжения на выходе датчика
  3. Диагностика сканером — считывание показаний ДМРВ через диагностический разъем
  4. Тестирование на специальном стенде — наиболее точный метод проверки

Для достоверной диагностики рекомендуется использовать комбинацию нескольких методов. Это позволит с высокой точностью определить состояние ДМРВ и необходимость его замены.

Влияние неисправного ДМРВ на работу двигателя

Некорректная работа датчика массового расхода воздуха может привести к серьезным проблемам:

  • Нарушение состава топливовоздушной смеси
  • Увеличение расхода топлива
  • Снижение мощности двигателя
  • Повышение токсичности выхлопных газов
  • Преждевременный износ катализатора
  • Нестабильная работа двигателя на различных режимах

Своевременная диагностика и замена неисправного ДМРВ позволяет избежать этих проблем и обеспечить оптимальную работу двигателя.


Особенности обслуживания датчика расхода воздуха

Правильное обслуживание ДМРВ может значительно продлить срок его службы:

  1. Регулярная замена воздушного фильтра для предотвращения попадания пыли
  2. Периодическая очистка датчика специальными составами
  3. Проверка целостности воздуховодов и отсутствия подсоса воздуха
  4. Защита ДМРВ от попадания влаги и масла
  5. Использование качественного топлива

При бережном отношении и своевременном обслуживании датчик массового расхода воздуха может прослужить весь срок эксплуатации автомобиля без необходимости замены.


5-контактные разъемы, датчика ДМРВ по выгодной цене

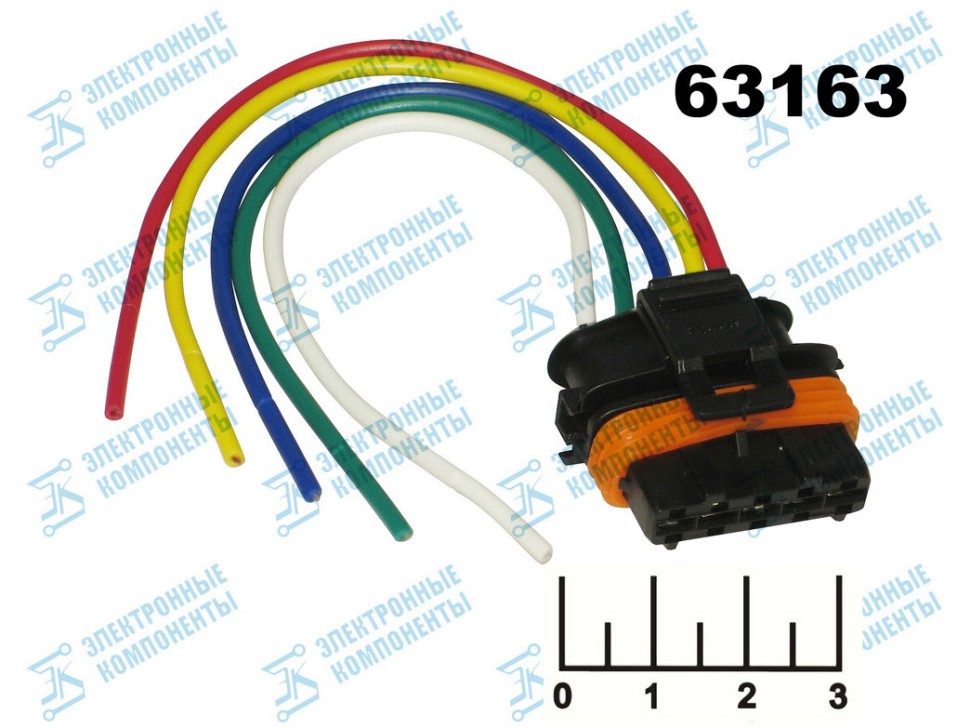

Разъем продается в сборе с проводом
