Как правильно подключить и отрегулировать датчик освещенности. Какие существуют схемы подключения датчика света. Как настроить датчик движения для автоматического включения освещения. Какие параметры можно регулировать в датчиках движения и освещенности.
Принцип работы и назначение датчиков освещенности
Датчик освещенности (фотореле) — это устройство, которое реагирует на изменение уровня освещенности и подает сигнал на включение или выключение освещения. Основное назначение таких датчиков — автоматизация управления освещением в зависимости от естественного света.
Принцип работы датчика освещенности основан на изменении электрического сопротивления фоточувствительного элемента (фоторезистора, фотодиода или фототранзистора) при изменении интенсивности падающего на него света. При достижении заданного порога освещенности датчик замыкает или размыкает управляющую цепь.
Основные преимущества использования датчиков освещенности:
- Экономия электроэнергии за счет автоматического отключения освещения при достаточном естественном свете
- Повышение комфорта — не нужно вручную включать/выключать свет
- Увеличение безопасности — автоматическое включение освещения в темное время суток
- Продление срока службы ламп за счет исключения работы в светлое время
Схемы подключения датчика освещенности
Существует несколько основных схем подключения датчика освещенности для управления освещением:
1. Простая схема с реле
В этой схеме датчик света подключается к обмотке реле. При срабатывании датчика реле замыкает силовую цепь и включает освещение. Преимущество — простота, недостаток — низкая помехозащищенность.
2. Схема с транзисторным ключом
Датчик управляет транзистором, который коммутирует нагрузку. Более надежная схема, позволяет управлять большей мощностью.
3. Схема с микроконтроллером
Сигнал с датчика поступает на микроконтроллер, который обрабатывает данные и управляет нагрузкой. Самая функциональная схема, позволяет реализовать сложные алгоритмы работы.

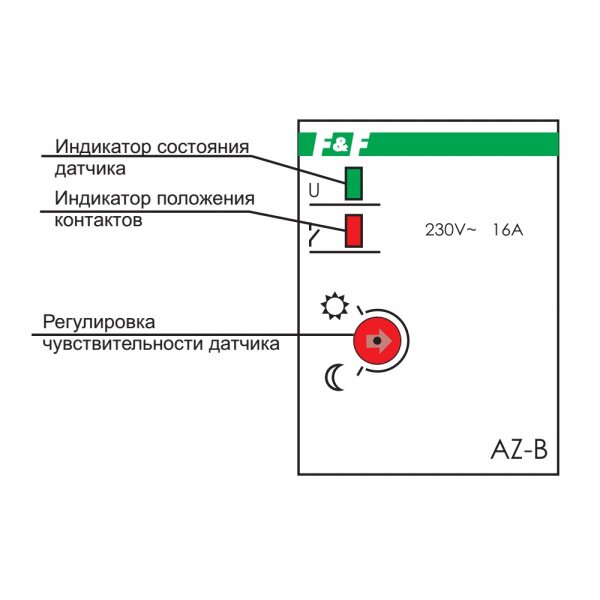

Настройка чувствительности датчика освещенности
Для корректной работы датчика освещенности важно правильно настроить его чувствительность. Как это сделать:
- Определите желаемый порог срабатывания датчика по уровню освещенности
- Найдите на корпусе датчика регулировочный элемент (обычно это подстроечный резистор)
- Плавно вращая регулятор, добейтесь срабатывания датчика при нужном уровне освещенности
- Проверьте работу датчика в разных условиях освещения
- При необходимости скорректируйте настройку
Правильная настройка чувствительности позволит избежать ложных срабатываний датчика и обеспечит его стабильную работу.
Принцип работы и применение датчиков движения
Датчик движения — это устройство, которое обнаруживает перемещение объектов и используется для автоматического включения освещения. Принцип работы основан на регистрации изменений в инфракрасном излучении окружающей среды.
Основные сферы применения датчиков движения для управления освещением:
- Подсветка входных зон жилых домов
- Освещение лестничных площадок и коридоров
- Автоматизация освещения складов и промышленных помещений
- Охранные системы
- Энергосберегающие системы «умный дом»
Настройка датчика движения для управления освещением
Для эффективной работы системы автоматического освещения с датчиком движения необходимо правильно настроить следующие параметры:
Дальность обнаружения
Определяет на каком расстоянии датчик будет реагировать на движение. Настраивается регулятором на корпусе датчика. Оптимальная дальность зависит от размеров помещения.
Угол обзора
Задает сектор, в котором датчик фиксирует движение. Для коридоров подойдет узкий угол, для просторных помещений — широкий. Настраивается положением линзы датчика.
Время работы
Устанавливает длительность включения освещения после срабатывания датчика. Настраивается регулятором задержки выключения. Для проходных зон оптимально 30-60 секунд, для рабочих мест — несколько минут.
Порог освещенности
Определяет при каком уровне естественного освещения будет срабатывать датчик. Настраивается для исключения ложных включений днем. Регулируется потенциометром на корпусе.
Комбинирование датчиков движения и освещенности
Для создания эффективной системы автоматического освещения часто используют комбинацию датчика движения и датчика освещенности. Это позволяет:
- Включать свет только при недостаточной естественной освещенности
- Экономить энергию, не допуская работы освещения днем
- Повысить удобство использования — свет включается автоматически при появлении человека в темное время суток
Схема подключения комбинированной системы обычно предполагает последовательное соединение датчиков — освещение включается только при срабатывании обоих датчиков.
Типичные проблемы при настройке датчиков и их решение
При настройке датчиков освещенности и движения могут возникать различные проблемы. Рассмотрим наиболее распространенные из них и способы их устранения:
Ложные срабатывания датчика движения
Причины: слишком высокая чувствительность, попадание в зону действия животных, колебания штор от сквозняка.
Решение: уменьшить чувствительность, скорректировать зону обнаружения, использовать датчики с защитой от ложных срабатываний.
Датчик освещенности не включает свет в сумерках
Причины: неправильно выставлен порог срабатывания, загрязнение светочувствительного элемента.
Решение: отрегулировать порог срабатывания, очистить фотоэлемент от пыли и грязи.
Освещение работает слишком долго после ухода человека
Причина: большое время задержки выключения на датчике движения.
Решение: уменьшить время задержки с помощью регулятора на датчике.
Современные технологии в датчиках освещения и движения
Развитие технологий привело к появлению «умных» датчиков с расширенным функционалом:
- Датчики с возможностью удаленного управления через смартфон
- Устройства с функцией самообучения и адаптации к режиму использования помещения
- Датчики с несколькими зонами обнаружения и возможностью их настройки
- Комбинированные устройства, объединяющие функции датчика движения, освещенности и присутствия
Использование современных технологий позволяет создавать более эффективные и удобные системы управления освещением.
Датчик освещенности в смартфоне — настройка и калибровка
Главная » Обзоры » Обзор технологий
Eugene
Одной из особенностей умных аппаратов является наличие датчика освещенности. Производители устанавливают его на верхней части лицевой стороны, в районе разговорного динамика.
Работа сенсора света заключается в анализе внешнего освещения и выполнении необходимых действий. Что дает датчик света:
Автоматическая регулировка яркости в соответствии с окружающей средой. При использовании смартфона можно включить автоматическую регулировку яркости. Это делается из панели быстрого доступа или из меню настроек.
Активировав данную функцию, пользователь разрешает смартфону изменять яркость экрана в соответствии с уровнем освещения. Аппарат должен сразу же отреагировать на включение автоматической настройки. При ярком свете экран становится ярче, в темноте – блекнет. Изменение интенсивности свечения дисплея позволяет экономить энергию при необходимости и комфортно использовать устройство в темное время суток.
Основными проблемами, возникающими в работе датчика освещенности, является долгое реагирование и плохая оценка освещенности. Настроить датчик можно путем применения специальных приложений. Сделать это можно через программу Proximity Sensor Calibration. Программа позволяет настроить датчик приближения и освещенности устройства. Приложение необходимо установить и запустить. После начала работы пользователю даются инструкции на каждом этапе.
Второй этап предполагает снятие показаний сенсора в затемненном состоянии.
Третий шаг снимает показания со свободного датчика.
После этого предлагается запустить калибровку.
Результаты необходимо сохранить и перезагрузить устройство.
Процедура позволит исправить положение, если экран не гаснет при приближении к уху во время разговора или работа сенсора вызывает нарекания. Но только при условии, что датчик реагирует на действия пользователя. Если реакция отсутствует, то в таком случае необходимо обратиться в сервисный центр.
Датчик приближения Сброс
Developer: Tech Tool
Price: Free
Чтобы датчик работал как можно лучше и дольше, нужно следить за состоянием части экрана, прикрывающей его сенсор. Жировые следы и царапины не позволяют частицам света проникать к сенсору в полной мере, что может сказаться на правильности работы функций.
Смартфоны эконом-сегмента и старые модели не оборудованы датчиком света, поэтому яркость экрана там регулируется пользователем вручную.
Простой контроллер освещения / Хабр
Как ни странно, на разработку этого устройства меня толкнули лень и дискомфорт.
Стоит не дорого, свой стабилизатор питания (можно подавать от 5 до 20В), регулировка чувствительности радиуса обнаружения (от 3х до 7 метров), угол обнаружения (120-140, зависит от конкретной линзы и типа датчика), регулировка времени отпускания, а так же два режима работы:
1. Одиночный захват — в этом режиме при срабатывании датчика несколько раз подряд на его выходе остается высокий логический уровень.
2. Импульсный захват — в этом режиме на выходе при каждом срабатывании датчика появляется отдельный импульс.
Снабдив такой датчик источником постоянного тока и небольшой платой с транзисторным ключом, парой резисторов, диодом и реле, получаем готовое устройство, которое сможет включать и отключать нашу нагрузку, когда в поле датчика будет находиться объект.
Поразмыслив дальше, все-таки решил я применить простой микроконтроллер Attiny13 и связать все в один взаимосвязанный пучок: клавишный выключатель, PIR-датчик и еще добавил датчик уровня освещенности (о нем речь пойдет ниже).
Логика работы устройства:
- Приоритет включения всегда у клавишного выключателя, не зависимо от уровня освещенности и нахождения объекта в поле PIR-датчика.
- По истечении примерно 5 часов, при включенном клавишном выключателе, свет автоматически отключится. Иногда домочадцы, а порой и я сам забываю выключить свет.
- Если клавишный выключатель выключен, объект находится в поле PIR-датчика и на улице темно (тут на помощь приходит фото датчик), свет включается, и горит пока объект не выйдет из поля PIR-датчика.
- Если клавишный выключатель выключен, объект находится в поле PIR-датчика и на улице темно, свет включается, и горит, если объект выйдет из поля PIR датчика, освещение продолжает работать в промежутке времени, заданным регулировочным потенциометром на PIR- датчике от 5 секунд до 300 секунд.
- Если клавишный выключатель выключен, объект находится в поле PIR-датчика и на улице светло, свет не включится, пока уровень освещенности не упадет до заданного порога или не включится клавишный выключатель.
Далее была разработана схема электрическая принципиальная, содержащая недорогие и доступные компоненты:
Для питания схемы используется трансформатор с двумя выходными обмотками по 9В (ТПГ-2), первая обмотка служит для питания микропроцессорной части устройства и выносного датчика уровня освещенности. Вторая обмотка для питания PIR-датчика и обмотки реле. Для 12В использован однополупериодный выпрямитель и интегральный стабилизатор напряжения, в данном случае такая схема думаю оправдана т.
к в PIR-датчике присутствует свой стабилизатор напряжения. Транзистор Q3 служит для согласования уровней между PIR-датчиком и микроконтроллером, выход PIR — датчика LVTTL c максимальным порогом 3,3В. Транзистор Q2 служит для индикации состояния, транзистор Q1 управляет обмоткой силового реле к которому подключена наша лампа освещения. Переменный резистор необходим для регулировки чувствительности датчика освещения. Цепочка R2, D3, D6, C2 необходима для захвата напряжения сети от клавишного выключателя. Дребезг пульсаций обрабатывается программно.
Для разработки датчика освещения я использовал импортный фототранзистор из своих старых залежей, не знаю даже маркировки, но думаю подойдет например такой BPW96C. Так как устройство находится далеко от улицы или какого-либо проема, просто припаять фототранзистор на плату в моем случае не получится, а тянуть линию порядка 10 метров до фототранзистора я не рискнул, в связи с чем сделал повторитель на Rail-to-Rail операционном усилителе. Но тут натолкнулся на проблемы с калибровкой, в общем сигнал фототранзистора был очень мал для нормальной работы, и я переделал повторитель на не инвертирующий усилитель с коэффициентом усиления 2:
Если вы будете повторять конструкцию и фототранзистор будет выдавать подходящий уровень, вместо резистора R2 установите перемычку 1206 с 0 значением, а резистор R4 исключите из схемы.
Фототранзистор у меня был NPN, подключил пину J1-1 коллектор, к пину J1-2 эмиттер.
Собрав датчик уровня освещенности я залил плату компаундом Виксинт ПК-68 и усадил в термоусадочную трубку, оставив на поверхности только шляпку фототранзистора с окошком.
Печатные платы контроллера:
датчика уровня освещенности:
Фото готового устройства на этапе отладки:
Схема соединений всех устройств:
Дополнительно была разработана вторая версия печатной платы для корпуса типа D3MG с установкой на DIN-рейку и разъемом для программирования микроконтроллера AVRISP (в первой версии я для программирования подпаивал провода с разъемом к плате). Микропрограмма микроконтроллера написана на языке С в среде Atmel Studio.
Исходный код, две версии печатных плат и схем электрических принципиальных с перечнями комплектующих (использовался САПР Dip Trace 3.
0.0.1), а также файл симуляции для Proteus 8 вы можете найти в репозитории — LightController.
PS: перед установкой, плату контроллера и PIR-датчика на всякий случай вскрыл двумя слоями цапон-лака. Устройство подключается к сети через автоматический выключатель (номинал зависит от потребления ламп), в моем случае автомат подключен через автоматический выключатель номиналом 2 А.
Как настроить датчик движения
Советы по настройке датчиков освещенности, активируемых движением Марк Дж. Донован
| Светильники с датчиком движения | отлично подходят для обеспечения безопасности снаружи вашего дома. Тем не менее, светильники , управляемые датчиком движения , могут немного раздражать, когда они непреднамеренно включаются брошенными ветром листьями, мелкими животными и проезжающими автомобилями. К счастью, в большинстве случаев регулировка сенсорных источников света — это простой проект своими руками, и всего за несколько минут вы можете предотвратить подобные непреднамеренные срабатывания источников света. |
Свет, активируемый движением, управляется небольшим инфракрасным датчиком, встроенным либо в сам светильник, либо в дистанционный сенсорный блок.
Иногда блок удаленного датчика совмещен с узлом осветительного прибора, а иногда он может располагаться где-то еще на участке.
Инфракрасный датчик работает, обнаруживая движение в инфракрасной или тепловой энергии. Когда инфракрасный датчик обнаруживает тепловое движение, он включает светильник. Инфракрасный датчик имеет так называемое поле зрения.
Поле зрения состоит из диапазона углов и диапазона расстояний. Датчики движения могут иметь диапазон углов от 0 до 360 градусов, однако большинство светильников, активируемых движением, со встроенными инфракрасными датчиками имеют диапазоны углов от 180 до 270 градусов. Что касается расстояния, большинство инфракрасных датчиков, связанных с освещением, активируемым движением, имеют диапазон от 30 до 70+ футов.
Регулировка сенсорных лампочек
Перед настройкой светильника с датчиком движения лучше всего внимательно прочитать руководство по эксплуатации.
В зависимости от конкретного освещения датчика движения на нем есть несколько переключателей для управления уровнем чувствительности инфракрасного датчика.
Обычно выключатели расположены в нижней части светильника. Вы можете настроить уровень чувствительности датчика, чтобы ограничить диапазон обнаружения движения. Кроме того, на некоторых световых моделях можно настроить угол обзора инфракрасного датчика. Для настройки света датчика движения переведите свет в «ТЕСТ РЕЖИМ». После того, как вы установили желаемое поле зрения, вы можете сбросить свет в обычный «Рабочий режим».
| Что касается собственно установки наружного освещения, активируемого движением , сначала обязательно внимательно прочитайте руководство по эксплуатации. Большинство из них устанавливаются точно так же, как обычные светильники. Обычно они имеют три провода, которые предназначены для подключения к существующей проводке вашего дома. Провода включают черный провод (горячий), белый провод (нейтральный) и зеленый или оголенный медный провод (земля). |
При замене обычного наружного освещения наружным освещением, активируемым движением, убедитесь, что вы сначала отключили питание на блоке главного автоматического выключателя. Кроме того, используйте проволочные гайки, чтобы соединить вместе провода дома и провода освещения. Также убедитесь, что фонарь правильно заземлен на электрическую коробку. Наконец, убедитесь, что вы загерметизировали светильник водостойким герметиком.
Если вам нужен меньший угол обзора, вы также можете обклеить часть инфракрасного датчика черной изоляционной лентой. Это эффективно уменьшит его инфракрасный глаз и, таким образом, предотвратит срабатывание света в определенных направлениях. Помимо настройки поля зрения, вы также можете настроить время, в течение которого свет остается включенным после срабатывания инфракрасного датчика. В зависимости от конкретного освещения датчика движения вы можете настроить продолжительность времени от 1 до 20 минут. |
Кроме того, вы также можете настроить датчик движения, чтобы он вообще не работал, а вместо этого использовал свет обычным образом.
Также в светильники с датчиком движения встроен фотоэлемент, который предотвращает включение света датчиком в дневное время. В некоторых светильниках с датчиком движения также может использоваться фотоэлемент, позволяющий настроить свет таким образом, чтобы он всегда был включен от заката до рассвета.
Наконец, обратите внимание, что уровень чувствительности датчика движения и поле зрения со временем меняются. Обычно это вызвано возрастом, грязью на окошке сенсора и такими объектами, как кусты и деревья, которые могут увеличивать угол обзора. Чтобы максимально продлить срок службы светильника с датчиком движения, всегда держите окно датчика в чистоте, а кусты и деревья подстригайте.
Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.
com . Бюллетень предложений по строительству нового дома содержит информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.
- Наружное освещение, активируемое движением
- Как заменить внешний светильник Видео
- Наружное освещение, активируемое движением
Цены на добавление дома без обязательств!
Заполните нашу простую и быструю форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.
Как настроить таймер на датчике света
Кеннет Кроуфорд / дома
Датчики света используют фотоэлектрический луч для включения наружного освещения, когда объект проходит перед его диапазоном. На заводе-изготовителе фонарь настроен так, что он остается включенным в течение определенного периода времени, после чего снова выключается. Иногда заводская настройка либо слишком короткая, либо слишком длинная. Для настройки таймера на датчике освещенности требуется доступ к панели управления и использование функции тестирования. Несмотря на то, что производителей датчиков света много, методы настройки у них схожи.
- Датчики света используют фотоэлектрический луч для включения наружного освещения, когда объект проходит перед его диапазоном.
- Для настройки таймера на датчике освещенности требуется доступ к панели управления и использование функции тестирования.
Поместите стремянку под датчик движения, чтобы можно было добраться до нижней части устройства.
Снимите крышку блока управления в нижней части узла освещения. Некоторые крепятся с помощью винта, для которого требуется крестообразная отвертка, в то время как у других есть защелки, которые можно отстегнуть пальцами.
Найдите тестовую кнопку на плате управления и переведите ее в тестовое положение. Некоторые устройства не имеют кнопки тестирования. Отметьте карандашом точку, на которую указывают шкалы «Сумерки» и «Диапазон». Поверните диск «Сумерки» в положение «Свет», а диск «Диапазон» в положение «Макс». Это позволяет проверить временную задержку в светлое время суток.
- Найдите тестовую кнопку на плате управления и переведите ее в тестовое положение.
Найдите ручку «Время» на датчике освещенности. Ручка обычно представляет собой небольшую белую ручку с прорезью для плоской отвертки. Слова «Time Delay» или «Time» могут быть выбиты над или под ручкой.
Поворачивайте ручку небольшими шагами против часовой стрелки, чтобы увеличить время, в течение которого свет остается включенным, или по часовой стрелке, чтобы уменьшить время.
Некоторые ручки времени имеют метки с номерами минут, в то время как другие могут иметь градуирующую шкалу.
Двигайтесь перед датчиком освещенности, пока не включится свет. Подождите, пока индикатор не погаснет, и решите, хотите ли вы внести дополнительные корректировки. После завершения настройки переместите кнопку тестирования из режима тестирования. Если у вас нет тестовой кнопки, поверните циферблаты «Диапазон» и «Сумерки» на исходные настройки, указанные карандашом. Поместите крышку обратно на датчик освещенности и закрепите ее винтами или зажимами.
- Поворачивайте ручку небольшими шагами против часовой стрелки, чтобы увеличить время, в течение которого свет остается включенным, или по часовой стрелке, чтобы уменьшить время.
- Если у вас нет кнопки тестирования, поверните ручки «Диапазон» и «Сумерки» на исходные настройки, указанные карандашом.
Обратитесь к руководству пользователя для получения информации о вашей конкретной марке.
