Принцип работы тензодатчиков веса

Тензодатчик веса — это устройство, которое преобразует механическую силу (вес) в электрический сигнал. Основной принцип работы тензодатчика основан на изменении электрического сопротивления чувствительного элемента при его деформации под действием приложенной нагрузки.

Ключевые компоненты тензодатчика веса:

Упругий элемент (обычно металлическая балка или мембрана)
Тензорезисторы, наклеенные на упругий элемент
Электрическая схема (обычно мостовая)

При воздействии нагрузки упругий элемент деформируется, что приводит к изменению сопротивления тензорезисторов. Это изменение преобразуется электрической схемой в выходной сигнал, пропорциональный приложенному весу.

Основные виды тензодатчиков веса

Существует несколько основных типов тензодатчиков, применяемых для измерения веса:

1. Балочные тензодатчики

Наиболее распространенный тип. Представляют собой металлическую балку, на которую наклеены тензорезисторы. При нагрузке балка изгибается, вызывая изменение сопротивления тензорезисторов.

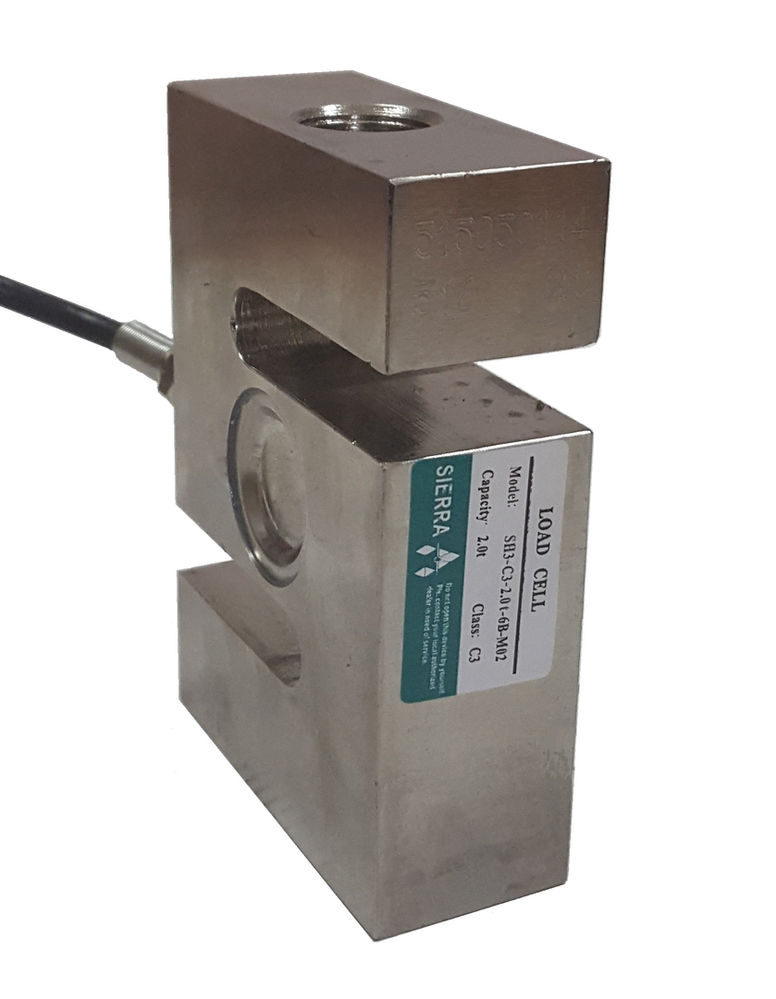

2. S-образные тензодатчики

Имеют S-образную форму. Могут работать как на сжатие, так и на растяжение. Часто применяются для подвесных весов.

3. Колонные тензодатчики

Имеют форму цилиндра. Способны выдерживать очень большие нагрузки. Используются в промышленных весах и силосах.

4. Шайбовые тензодатчики

Компактные датчики в форме шайбы. Применяются в ограниченном пространстве, например, в медицинских весах.

Области применения тензодатчиков веса в промышленности

Тензодатчики веса нашли широкое применение во многих отраслях промышленности:

Пищевая промышленность

Взвешивание ингредиентов
Фасовка и упаковка продукции
Контроль уровня заполнения резервуаров

Фармацевтика

Дозирование активных веществ
Контроль массы таблеток
Фасовка лекарств

Химическая промышленность

Взвешивание реагентов
Контроль уровня в реакторах
Дозирование компонентов

Машиностроение

Испытание конструкций на прочность
Контроль усилий в прессах
Измерение тяги двигателей

Преимущества использования тензодатчиков для взвешивания

Применение тензодатчиков веса имеет ряд значительных преимуществ:

Высокая точность измерений (погрешность менее 0.1%)
Широкий диапазон измеряемых нагрузок (от грамм до сотен тонн)
Долговечность и надежность при правильной эксплуатации
Возможность автоматизации процессов взвешивания
Компактные размеры датчиков
Простота интеграции в измерительные системы

Как выбрать подходящий тензодатчик веса.

При выборе тензодатчика для конкретного применения следует учитывать несколько ключевых факторов:

1. Диапазон измерений

Необходимо определить минимальную и максимальную нагрузку, которую должен измерять датчик. Рекомендуется выбирать датчик с запасом по верхнему пределу измерений.

2. Требуемая точность

От требуемой точности измерений зависит класс точности выбираемого датчика. Для коммерческого учета обычно требуются датчики с погрешностью не более 0.02-0.05%.

3. Условия эксплуатации

Следует учитывать влажность, температуру, наличие агрессивных сред в месте установки датчика. Для сложных условий применяются датчики в герметичном исполнении из нержавеющей стали.

4. Конструктивные особенности

Размеры и способ монтажа датчика должны соответствовать конструкции весов или другого оборудования, где он будет установлен.

5. Наличие специальных требований

Для некоторых применений могут потребоваться датчики во взрывозащищенном исполнении или с возможностью работы при экстремальных температурах.

Техническое обслуживание тензодатчиков веса

Правильное обслуживание тензодатчиков веса критически важно для обеспечения их долговечности и точности измерений:

Регулярная калибровка

Необходимо проводить периодическую калибровку датчиков с использованием эталонных грузов для поддержания точности измерений.

Защита от перегрузок

Следует избегать воздействия на датчик нагрузок, превышающих его номинальный диапазон измерений.

Контроль условий эксплуатации

Важно соблюдать рекомендованные производителем температурные режимы и не допускать воздействия агрессивных сред на датчик.

Проверка электрических соединений

Необходимо периодически проверять целостность кабелей и надежность электрических соединений датчика.

Чистка

Регулярная очистка датчика от загрязнений помогает предотвратить ошибки измерений и коррозию.

Инновации в области тензодатчиков веса

Технологии тензометрии постоянно развиваются. Вот некоторые современные тенденции в этой области:

Цифровые тензодатчики

Оснащены встроенными АЦП и микропроцессорами, что позволяет повысить точность измерений и упростить интеграцию в системы автоматизации.

Беспроводные технологии

Применение беспроводной передачи данных от датчиков упрощает монтаж и обслуживание весовых систем.

Самодиагностика

Современные датчики способны самостоятельно выявлять неисправности и отклонения в работе, что повышает надежность измерений.

Новые материалы

Использование современных композитных материалов позволяет создавать более легкие и устойчивые к агрессивным средам датчики.

Интеграция с IoT

Подключение датчиков к промышленному интернету вещей открывает новые возможности для удаленного мониторинга и управления процессами взвешивания.

Тензодатчики веса являются ключевым элементом многих систем измерения и контроля в современной промышленности. Их широкое применение обусловлено высокой точностью, надежностью и возможностью интеграции в автоматизированные системы. Правильный выбор и обслуживание тензодатчиков позволяет значительно повысить эффективность производственных процессов.

Балочный тензодатчик веса Z6 — hbm.tenzodatchik.ru

www.hbm.com

Оснащен датчиком Z6F… класса D1 или C3 по OIML R60
Включает защиту от перегрузки и бокового перемещения
Не требует обслуживания
Компактная конструкция с минимальной высотой
Прост в установке
Исполнение с гальваническим покрытием или из нержавеющей стали
Самоустанавливающийся благодаря маятниковой опоре
Оснащен подъемным устройством

Оставить заявку

Описание
Документация

Чертежи

Описание

Товарные коды:

Z6 D1

1-Z6FD1/5KG-1
1-Z6FD1/10KG-1
1-Z6FD1/20KG-1
1-Z6FD1/30KG-1
1-Z6FD1/50KG-1
1-Z6FD1/100KG-1
1-Z6FD1/200KG-1
1-Z6FD1/500KG-1
1-Z6FD1/1T

Z6 C3

1-Z6FC3/10KG-1
1-Z6FC3/20KG-1
1-Z6FC3/30KG-1
1-Z6FC3/50KG-1
1-Z6FC3/100KG-1
1-Z6FC3/200KG-1
1-Z6FC3/500KG-1
1-Z6FC3/1T

Z6 C4

1-Z6FC4/20KG-1
1-Z6FC4/30KG-1

1-Z6FC4/50KG-1
1-Z6FC4/100KG-1
1-Z6FC4/200KG-1
1-Z6FC4/500KG-1

Z6 C6

1-Z6FC6/20KG-1
1-Z6FC6/30KG-1
1-Z6FC6/50KG-1
1-Z6FC6/100KG-1
1-Z6FC6/200KG-1

Аксессуары:

Z6/Z6R Zubehör: ZGWR

Товарные коды:
1-Z6/200KG/ZGWR
1-Z6/1T/ZGWR

Z6/Z6R Zubehör: ZK, ZRR

Товарные коды:
1-Z6/200KG/ZK
1-Z6/1T/ZK
1-Z6/200KG/ZRR

Z6/Z6R Zubehör: ZPL

Товарные коды:
1-Z6/200KG/ZPL
1-Z17/2T/ZPL

Z6/Z6R Zubehör: ZPU

Товарные коды:
1-Z6/ZPU/200KG
1-Z6/ZPU/500KG

Z6/Z6R Zubehör: ZEL

Товарные коды:
1-Z6/200KG/ZEL
1-Z6/1T/ZEL

Z6/Z6R Zubehör: ZFP, ZKP, PCX

Товарные коды:
1-Z6/ZFP/200KG
1-Z6/ZKP/200KG
1-Z6/PCX/500KGSET

Тип

Z6FD1

Z6FC3

Z6FC3MI

Z6FC4

Z6FC6

Класс точности по OIML R60

C3/MI7.

Макс. число поверочных интервалов (n_LC)

1000

3000

4000

6000

Максимальная нагрузка (E_max)

кг

5; 10; 20; 50; 100; 200; 500

10; 20; 50; 100; 200; 500

50; 100; 200

20; 50; 100; 200; 500

50; 100; 200;

—

Мин. поверочный интервал, (v_min)

% от E_max

0,0360

0,0090

0,0066

Чувствительность (C_n)

мВ/В

Доп.

отклонение чувствительности

+1; -0,1

±0,05¹⁾

Температурное отклонение чувствительности (ТК_С)²⁾

% от С_n/10К

±0,0500

±0,0080

±0,0070

±0,0040

Температурное отклонение нуля (ТК₀)

±0,0500

±0,0125

±0,0093

Гистерезис (d_hy)²⁾

±0,0500

±0,0170

±0,0066

±0,0130

±0,0080

Нелинейность(d_lin)²⁾

±0,0500

±0,0180

±0,0150

±0,0110

Ползучесть за 30 мин.

(d_DR)

±0,0490

±0,0166

±0,0098

±0,0125

±0,0083

Входное сопротивление (R_LC) (чёрный-голубой)

Ом

350 … 480

Выходное сопротивление (R₀) (красный-белый)

356 ± 0,2

356 ± 0,12

Рекоменд. напряжение питания (U_ref)

Ном. напряжение питания (B_U)

0,5… 12

Сопротивление изоляции (R_is)

ГОм

Диапазон температур

ºС

-30 … +40

Диапазон температур хранения (B_tl)

-50 … +85

Предельно допустимая нагрузка (E_L)

% от E_max

150

Разрушающая нагрузка (E_d)

≥300

Максимальная нагрузка

кг

100

200

500

1000

Допустимая динамическая нагрузка (F_srel)

% от E_max

100

Отклонение при максимальной нагрузке (s_nom), ориент.

(±15%)

мм

0,24

0,3

0,29

0,27

0,31

0,39

0,6

0,55

Вес (G), ориент.

кг

0,5

2,3

Степень защиты в соотв. с EN60529 (IEC529)

IP 68

(условия испытаний: 1 м водн.столба; 100 часов)

Материал

Измерительное тело

нержавеющая сталь³⁾

Сильфон

нержавеющая сталь³⁾

Разъем кабеля

нержавеющая сталь/Viton

Оплетка кабеля

ПВХ

Документация

Датчик веса Z6 техническое описание

Чертежи

Разработано специально для пищевой промышленности: инновационные датчики веса

Опубликовано в номере: Control Engineering Россия — Август 2014

PDF версия

Высокоточные, высокоскоростные инновационные датчики компании HBM в настоящее время используются несколькими крупными производителями продуктов питания. Они доказали свою удивительную стабильность и соответствие требованиям и ожиданиям высокопроизводительного, точного и надежного весоизмерительного решения для пищевого производства. В статье рассматриваются возможности и преимущества тензодатчиков компании HBM: PW15AHi, входящих в состав уникальнои? системы динамического взвешивания Teltek, и PW27, установленных на мультиголовочныи? дозатор от Bilwinco.

Интеллектуальный цифровой тензодатчик веса PW15AHI

Компания Teltek (г. Эребру, Швеция), занимающаяся разработкои?, конструированием и внедрением систем динамического взвешивания преимущественно для пищевои? промышленности, является единственным шведским производителем динамических систем взвешивания и считается экспертом в даннои? области.

Рис. 1. «Интеллектуальныи?» платформенныи? тензодатчик веса PW15AHi от НВМ

Не так давно Teltek поставила новую систему взвешивания на рыбокомбинат производителя замороженных продуктов Espersen в Литве. Данная система будет важнои? частью производственнои? линии, гарантируя, что каждая пачка мороженои? рыбы содержит маркированное количество продукта — не больше и не меньше. При превышении веса производитель может понести финансовые потери, а в случае «недовеса» возможен конфликт с нормативами Шведскои? национальнои? администрации по контролю продуктов питания.

Поставленная на рыбокомбинат система взвешивания была разработана для сортировки поступающего рыбного филе и расфасовки его в упаковки по 400 г со скоростью приблизительно 55 упаковок в минуту. Тензодатчики веса от НВМ (рис. 1), встроенные в новую систему, обеспечивают точность взвешивания, несмотря на высокую скорость производственных процессов и сложные производственные условия на рыбокомбинате. Они способны производить взвешивание без остановки производственного процесса.

Конструкция системы динамического взвешивания Teltek включает в себя шесть параллельно расположенных буферных пластин с отделениями объемом до двенадцати кусков рыбного филе, которые уже прошли через две машины сортировки рыбы по размеру. Специально подбираемое сочетание различных по весу кусков филе позволяет достичь максимально близкого соответствия весу 400 г, указанному на упаковке.

?Центральными компонентами системы взвешивания являются шесть цифровых платформенных тензодатчиков веса PW15AHi от HBM, а также пневматическии? индуктивныи? двигатель для продвижения конвеи?ернои? ленты. В отличие от других систем, где компания Teltek использовала комбинацию аналоговых тензодатчиков и внутренних фильтров, в новои? системе взвешивания рыбы, разрабатываемои? для компании Espersen, было решено применить цифровые тензодатчики. Это позволило использовать встроенные непосредственно в них определенные интеллектуальные функции, например быструю цифровую фильтрацию и масштабирование измеренного сигнала.

Передача данных от устрои?ства основывается на стандартном последовательном интерфеи?се по протоколу RS-485. Система взвешивания управляется с помощью функционально удобного сенсорного экрана. Базовое программное обеспечение и алгоритм выбора рыбного филе для каждои? упаковки являются собственнои? разработкои? компании Teltek.

Программа проверяет различные комбинации из 12 кусков рыбного филе, находящегося на весах, и выбирает наиболее подходящее сочетание для каждои? упаковки. Весь процесс занимает приблизительно секунду, при этом используется большое количество вычислительных мощностеи?.

Тензорезисторы в датчиках веса чувствительны к влаге. Поэтому конструкция датчиков должна выдерживать воздеи?ствие сложных условии? рыбокомбината, где машины несколько раз в день очищают сильными струями воды. Тензодатчики HBM, используемые в динамическои? системе взвешивания рыбы, имеют самую высокую степень защиты — IP68. Они изготовлены из нержавеющеи? стали и помещены в защищенныи? короб.

Тензодатчики веса, установленные в одни из первых внедренных систем динамического взвешивания, по-прежнему отлично работают даже после двух лет непрерывнои? эксплуатации в две смены.

Асептический тензодатчик веса PW27

Компания Bilwinco является ведущим производителем мультиголовочных весовых дозаторов. Центральныи? офис компании расположен в г. Сандерборг (Дания), где еще в начале 1960-х годов был изобретен и внедрен на рынок первыи? мультиголовочныи? дозатор.

Сегодня данныи? способ взвешивания широко распространен в упаковочнои? промышленности по всему миру благодаря своеи? высокои? скорости и точности порционного дозирования. Уникальность конструкции мультиголовочного дозатора позволяет распределять продукты по многочисленным взвешивающим модулям с помощью вибрации и центробежных сил, а не по отдельности, в привычном нам виде на конвеи?ернои? ленте. Такои? способ наиболее предпочтителен для использования в пищевои? промышленности, где каждыи? продукт должен быть перемещен рационально и бережно, в особенности влажные, липкие или нежные пищевые продукты, требующие осторожного обращения, такие как рыба, мясо или овощи.

При разработке в 2012 г. нового типа мультиголовочного дозатора серии Revolution компания Bilwinco столкнулась с проблемои? поиска подходящего тензодатчика веса, которыи? был бы специально разработан для пищевои? промышленности. При выборе тензодатчика Bilwinco руководствовалась особыми техническими требованиями: данныи? датчик должен быть надежным и обеспечивать при этом высокую точность в соответствии со стандартами с погрешностью всего в несколько граммов. Кроме того, тензодатчик должен иметь асептическии? дизаи?н, которыи? соответствовал бы самым высоким санитарно-гигиеническим нормам.

Рис. 2. Асептическии? тензодатчик веса PW27

?Специалисты по весоизмерительнои? технике компании HBM рекомендовали Bilwinco новыи? запатентованныи? тензодатчик веса PW27 (рис. 2), инновационныи? дизаи?н которого исключает углы и неровности, а поверхность корпуса выполнена из антибактериальнои? нержавеющеи? стали.

Тензодатчик PW27 также одобрен для использования с пищевыми продуктами в соответствии с регламентом проверки оборудования в гигиеничном исполнении EHEDG (Европеи?ская группа по проектированию санитарно-технического оборудования и инжинирингу). Полученныи? сертификат гарантирует, что датчик соответствует основным положениям Европеи?скои? Директивы по машинам, механизмам и машинному оборудованию.

Датчик веса PW27 обеспечивает скорость до 220 взвешивании? в минуту с точностью, позволяющеи? в значительнои? степени сократить количество отходов продукта. Тщательные испытания, проводимые Датским технологическим институтом, показали, что этот датчик является наиболее подходящим для гигиеничных производств.

В дополнение к соответствию высочаи?шим гигиеническим стандартам, PW27 является герметичным. Датчик соответствует степени защиты IP68 и IP69, обеспечивающеи? защиту от проникновения пыли и воды, а также очень устои?чив к высокому давлению, воздеи?ствию высоких температур и давлению воды. Это означает, что датчик можно очищать под высоким давлением или с применением химических средств. Он имеет защиту от перегрузки в 1000%, что делает его чрезвычаи?но надежным. В результате сокращаются издержки на ремонт, снижается количество вынужденных простоев, что экономит время и делает возможным безопасное производство с высокои? микробиологическои? чистотои?.

Немецкая фирма Hottinger Baldwin Messtechnik GmbH (HBM), основанная в 1950 г., сегодня является однои? из ведущих компании? по разработке и производству тензометрического измерительного оборудования и решении? для проведения испытании?, измерении? и анализа.

Спектр производимого компаниеи? HBM оборудования охватывает всю измерительную цепочку — от тензорезисторов, оптических тензодатчиков и датчиков механических величин до многоканальных систем сбора данных и программного обеспечения для решения измерительных задач любои? степени сложности.

Ключевые технологические разработки и ноу-хау компании HBM сосредоточены в следующих областях:

ресурсные, прочностные, функциональные испытания и разрушающии? контроль материалов;
экспериментальныи? анализ нагрузочных режимов;
промышленная автоматизация и мониторинг производственных процессов;
измерение крутящего момента;
промышленные весоизмерительные технологии.

Оборудование HBM находит свое применение практически во всех отраслях промышленности, где присутствуют испытательные, инжиниринговые и весоизмерительные задачи, включающие как физические испытания объектов, так и виртуальные испытания и моделирование.

Тензодатчики для взвешивания емкостей

Главная \ Тензодатчики для взвешивания емкостей

Преимущества:

Простой монтаж

Для установки датчиков не требуется специальная подъемная техника и нет необходимости в остановке производственного цикла.

Принцип работы

Датчик измеряет вес, а не уровень материалов.

Любой тип емкостей

Описание датчика:

Тензодатчики (датчики) Microcell прикручиваются к конструкции стоек (консолей), которые несут взвешиваемую емкость — резервуар. При изменениях веса (уровня) материала внутри емкости соответствующая часть конструкции емкости уменьшается или увеличивается (вызвана изменениями растяжения), в результате чего сжимается или растягивается высокочувствительный датчик Microcell (изменяет длину).

Датчик деформации Microcell реагирует на изменение растяжения несущей части конструкции и вырабатывает электрический сигнал, пропорциональный плотности взвешиваемого материала.

Технология „Bolt-on“ является идеальной для измерения веса любых типов материалов. Измерение основано на весе материала, а не на его уровне. Показательно, что у сыпучих веществ или жидкости изменение угла загрузки, изменение плотности, прилипание к стенкам или наличие пены не влияют на измерительные датчики, т. к. последние привинчены на внешней стороне опоры. Датчики показывают действительный вес вещества в емкостях.

Эта технология – идеальное решение для ремонта или реконструкции, где датчики Microcell могут быть установлены практически на все типы емкостей, установленных на вертикальных стойках и горизонтальных консолях, или на несущих частях обшивки резервуаров. Датчики чаще всего монтируются на каждую стойку или консоль. Они могут устанавливаться в любое время, при этом во время монтажа не нужно опорожнять емкость или останавливать производство.

Применение:

Определение заполненности бункеров и силосов

Мониторинг износа конструкций, мониторинг образования трещин

Мониторинг нагрузки на лопасть несущего винта ветрогенератора

Мониторинг грузоподъемников и лифтов

Принцип работы датчика:

Датчик Microcell — это стальная конструкция, которая внутри имеет стеклянную поперечную пластину, на верхнюю и нижнюю поверхности которой инплантированы полупроводниковые кремниевые кристаллы — полупроводниковые резисторы. При сжатии датчика происходит прогибание пластины до формы дуги, в результате чего происходит уменьшение верхней поверхности пластины (уменьшение сопротивления Ra)
одновременно с увеличением нижней поверхности пластины (увеличение сопротивления Rb). Это вызывает изменение величин двух переменных сопротивлений (полупроводниковых кремниевых кристаллов).

При их соединении с двумя другими резисторами, объединенными в мост Витстона, датчик Microcell вырабатывает высокоуровневый электрический сигнал с напряжением до сотен миливольт (в 20 раз больший, чем у классических тензометрических датчиков), который прямо пропорционален фазе или уровню вещества, а таким образом — и изменениям растяжения конструкции емкости.

Датчики соединяются параллельно в соединительных коробках. Высокое отношение сигнал/шум позволяет проводить подключение датчиков и вычислительного устройства с помощью только 3-проводного (экранированного) кабеля на расстояние до 600 метров.

Технические параметры датчиков Microcell:

Механические параметры:

Уровень нагрузки (растяжения): рекомендовано 3. 5 кг/мм2, макс. 7.0 кг/мм2
Срок службы 20 милионов циклов, при сжатии или растяжении датчика от 0 до 3.5 кг/мм2

Электрические параметры:

Напряжение возбуждения: обычно 12 VDC, максимально 30 VDC
Ток возбуждения при 12V: от 4.0 mA при -18 °C, до 2.7 mA при +38 °C
Сопротивление изоляции: прим. 2 мОм

Выходной сигнал (при напряжении 12V):

Чувствительность: 100 mV +/-1% / 1 кг/мм2
Выход при нулевой нагрузке: +/-25 mV максимум
Нелинейность: 0,1% от всего диапазона
Повторяемость и гистерезис: +/-0.05% от всего диапазона
Выходной импеданс: 7,5 кОм (+/-1%)

Условия окружающей среды:

Класс защиты: IP 65 (лучший, чем NEMA-4)

Температурный диапазон:

Рабочая температура: от -34°C до +60°C
Компенсируемый диапазон: от -18°C до +38°C

Температурные отклонения:

Изменение чувствительности: 0. 036% /°C в компенсируемом диапазоне
Смещение нуля: +/- 5mV на 56°C

Физические свойства:

Масса датчика: 90 грамм
Кабель: 3-проводной, неэкранированный, обычно 1.7 метра
(по желанию и другие размеры)
Стандартное исполнение: AISI 1018 углеродистая сталь,
исполнение из алюминия или нержавеющей стали

Подробная инструкция по эксплуатации представлена здесь.

Весоизмерительные датчики и тензодатчики

Для установки весового оборудования или другого устройства для взвешивания товаров.

Весоизмерительные датчики и тензодатчики

Мы предлагаем широкий выбор тензодатчиков, весовой электроники и принадлежностей в соответствии со стандартами OIML (Международной организации законодательной метрологии). Объедините наши аппаратные и программные решения, включая шинную технологию, для успешной и эффективной автоматизации промышленных процессов взвешивания.

Мы будем рады помочь вам выбрать наиболее подходящий датчик или измерительное решение. Заполните нашу контактную форму или свяжитесь с нами напрямую: вы можете найти номера телефонов и адреса электронной почты вашего ближайшего офиса на странице наших местоположений .

Ассортимент продукции Датчики веса и тензодатчики

Наши тензодатчики и датчики веса можно использовать для создания весовых станций и других систем для взвешивания товаров. Они преобразуют нагрузку или вес в электронный сигнал. Этот выходной сигнал может принимать форму изменения тока, частоты или напряжения в зависимости от типа тензодатчика и его конфигурации. Каждый датчик изготовлен из прочного материала, такого как сталь, и оснащен одним или несколькими тензодатчиками. Когда к тензодатчику прикладывается сила, он пропускает слабый электрический ток. Датчики взвешивания могут быть основаны на давлении или натяжении или даже могут быть двунаправленными.

Правильная технология взвешивания для любого применения

Весоизмерительные датчики составляют особый раздел нашего ассортимента датчиков веса. Они используются в системах взвешивания, таких как весы или другие устройства для взвешивания товаров. В отличие от датчиков силы, измерения даются в граммах, килограммах или тоннах. Типичные тензодатчики основаны на изгибающихся или сдвигающих балках. Однако вы также можете использовать низкопрофильные датчики силы или цилиндрические тензодатчики для построения систем взвешивания.

На несколько граммов или несколько тонн

Мы предлагаем широкий ассортимент тензодатчиков для диапазонов измерения от 50 грамм до 25 тонн, а также нагружающие штифты до 1500 тонн. Используйте наши простые и экономичные тензодатчики для OEM-приложений. Наши высококачественные погружные тензодатчики из нержавеющей стали могут оказаться правильным выбором для приложений с высокими требованиями.

Компоненты наших тензодатчиков

Наши тензодатчики состоят из измерительного блока с одним или несколькими тензодатчиками, которые могут быть развернуты в параллельной конфигурации для суммирования.

Вы можете использовать наши стандартные тензометрические усилители для усиления сигнала или оценки сигналов весовой ячейки. Кроме того, мы рады предоставить индивидуальные измерительные системы и полностью интегрированные решения.

Выбор правильного диапазона измерения

Особенно в случае динамических нагрузок вы должны убедиться, что диапазон измерения ваших тензодатчиков не слишком мал. Таким образом, вы не перегружаете их при пиковых нагрузках, например, при динамическом приложении веса. Вообще говоря, наши тензодатчики очень точны, поэтому вы можете использовать двойной или тройной диапазон измерения.

При использовании внешних тензометрических усилителей масштабируйте измерительный сигнал таким образом, чтобы на выходе выдавался только требуемый диапазон. Это позволяет компенсировать большие значения смещения, такие как статический вес бункера или платформы.

Будем рады ответить на любые ваши вопросы!

Связаться с нами

Индивидуальные решения для тензодатчиков

Вы разрабатываете новый продукт или машину, и где-то сила или вес необходимо измерить. Стандартный ассортимент датчиков силы и тензодатчиков не предлагает подходящего решения. Что теперь?

Тогда вы, вероятно, ищете датчик веса , изготовленный по индивидуальному заказу , который точно подходит для вашей машины или области применения. Стратегически рассматривая механические компоненты в вашем приложении, мы можем превратить пассивные компоненты в активные датчики.

Мы предлагаем специальные тензодатчики для OEM или испытаний и измерений , в которых сила, реактивный момент или вес должны измеряться на основе технологии тензодатчиков.

Индивидуальные решения для тензодатчиков

Применение с датчиками веса

Хотите познакомиться с нашей продукцией на практике? Взгляните на эти интересные проекты от наших клиентов:

Свойства и преимущества

Отдельные диапазоны измерения от 50 граммов до 25 тонн
Нагрузочные штифты для измерений до 1500 тонн
Простые и экономичные тензодатчики для OEM-приложений
Высококачественные погружные тензодатчики из нержавеющей стали для требовательных приложений
Индивидуальные измерительные системы и полностью интегрированные решения
Комплектные системы взвешивания силоса/цистерновые весы
Все датчики доступны с монтажными комплектами
Версии ATEX доступны для многих моделей
Тензодатчики с сертификатом OIML

Возможные области применения тензодатчиков

Пищевая и упаковочная промышленность
Производство напитков
Фармацевтическая промышленность
Химическая промышленность
Сталелитейная промышленность
Транспортная промышленность (система весов для вертолетов)
Железнодорожная промышленность (системы взвешивания поездов и трамваев)
Промышленность сыпучих материалов

Правильная установка тензодатчиков, датчиков веса и индикаторов веса

В видеоролике нашего партнера Laumas вы найдете подробные инструкции по правильной установке датчиков веса, датчиков веса и индикаторов веса в систему взвешивания.

Он предлагает полезные советы, подсказки и ответы на технические вопросы для всех, кто ежедневно работает в области техники взвешивания. Как добиться оптимальных результатов с вашей системой взвешивания!

Есть вопросы? Мы будем рады помочь!

Связаться с нами

Автоматизация промышленных процессов для повышения эффективности и надежности

Наполняете ли вы бутылки соком или добавляете точно нужное количество активного ингредиента в лекарство — наш широкий выбор решений для взвешивания поможет вам автоматизировать ваши процессы. Ваши машины работают автономно и точно — для идеальных результатов каждый раз.

Althen является эксклюзивным дистрибьютором компонентов для взвешивания производства LAUMAS Elettronica. Мы предлагаем вам:

Тензодатчики — эти датчики позволяют измерять вес с точностью до (милли) грамма.
Модули взвешивания — для установки тензодатчиков
Трансмиттеры для взвешивания — для преобразования выходного сигнала датчика в вес

Наше портфолио также включает оценочную электронику для соединения компонентов, а также подходящее программное обеспечение для автоматизации ваших процессов.

Загрузите нашу брошюру по автоматизации процессов

Решения по автоматизации, адаптированные к вашим требованиям

Решения по автоматизации LAUMAS используются во многих отраслях промышленности. Эти продукты идеально подходят для производства напитков, продуктов питания, фармацевтической и химической промышленности.

Использование систем взвешивания в упаковке и логистике. Используйте их для измерения уровня контейнеров и контроля количества, используемого на ваших заводах по розливу и упаковке. Таким образом, вы убедитесь, что ваши машины всегда работают с правильными дозировками и количествами. Краны и подъемники также надежно работают с модулями взвешивания из нашего ассортимента.

Althen предлагает гибкие решения по автоматизации для ваших измерительных задач, адаптированные к вашим конкретным требованиям. Наш обширный портфель гарантирует, что вы найдете правильный продукт — даже для очень маленьких или очень больших загрузок.

Мы также предлагаем тензодатчики, подходящие для использования во взрывоопасных средах (ATEX) благодаря их устойчивости к пыли и пару. Таким образом, вы всегда получаете точные измерения — даже в сложных условиях и в неблагоприятных условиях.

Новые тензодатчики

Тензодатчики или датчики силы представляют собой датчики силы, которые преобразуют физическую силу, такую как сила сжатия или растяжения, сила толкания или тяги, в изменение параметра, такого как сопротивление или емкость, которое вызывает изменение электрического сигнал пропорционален приложенной силе. Тензодатчики — это то, что вы найдете в типичных весах для ванной комнаты или в кассе продуктового магазина. Они широко распространены и используются в лифтах, хирургических инструментах, автомобилях, самолетах и других устройствах. Не будет преувеличением сказать, что глобальная торговля, какой мы ее знаем, могла бы остановиться, если бы не эти тензодатчики или датчики силы!

CompressionTensionUniversalButtonPancakeLow ProfileSingle PointShear BeamS-BeamMiniatureSub MiniatureThrough HoleWater ProofLoad Cell

Button Load Cell

Compression Force or Push Force Measurement

RSB5, REB5, RSB2, RSB1

Explore

S-Beam Load Cell

Tension Force или Измерение силы натяжения

RAS1, RES2, RRS3, RRS4

Исследование

Сквозное отверстие

Измерение силы растяжения или сжатия

RSB6, RAL1, RMW1, PECES PIRCE

ИССЛЕДОВАНИЕ

БУДЕС Измерение

RSB5, REB5, RSB7, REB7

Explore

Одноточечный датчик силы

Измерение силы сжатия или растяжения

RAPG, RSP1, RAP4/RAP3, RRP1/RRP2

Explore

Емкостный тензодатчик

Встроенные тензодатчики с выходом UART или USB

iLoad, iLoad Pro, iLoad TR, iLoad Flex

Explore

NTEP/Water Proof

Водонепроницаемые датчики веса для торговли Приложения

RRP1, RRP2, RRS1, RRS3, RRS4

Обзор

Критерии выбора тензодатчика

В предыдущем разделе были показаны различные типы тензодатчиков. Вот несколько важных факторов, которые следует учитывать при выборе тензодатчика для своего приложения.

Водонепроницаемые тензодатчики

Если вы собираетесь использовать тензодатчики во влажной среде, вам необходимо приобрести тензодатчики со степенью защиты IP60 или выше. Мы предлагаем герметичные водонепроницаемые датчики со степенью защиты IP68 — тензодатчики RRS3 и RRS4.

Тензодатчики с рейтингом NTEP

Если вы продаете что-то на развес (известное как «торговля»), то вы должны использовать датчик веса с рейтингом NTEP для своего приложения. В рамках нашего предложения мы предлагаем несколько тензодатчиков с рейтингом NTEP.

Условия рабочей температуры

Хороший контроль, комнатная температура или наружная среда, суровые условия с изменяющейся влажностью и температурой

Максимальный диапазон и точность

Какую максимальную силу или вес необходимо измерить? Насколько точно вам нужно его измерить? Точность обычно указывается в процентах от полной шкалы в производстве весоизмерительных датчиков.

Ограничения по размеру

Каковы размеры тензодатчика, который может поместиться в доступном пространстве. Как вы собираетесь монтировать и закреплять его в своем приложении?

Загрузка вне центра

Если вы строите весы, каковы размеры платформы и основания? Вы должны выбрать специальный тензодатчик, такой как одноточечный тензодатчик, который обеспечивает компенсацию нецентральной нагрузки.

Конфигурация решения для датчика веса

Выберите датчик

Выберите датчик веса

Выберите датчик веса, подходящий для вашего приложения, на основе:
Максимальный диапазон, точность, условия эксплуатации и сертификаты

Выберите датчик

Выберите интерфейс

Выберите интерфейс на основе:
Количество каналов, тип выхода, цифровой (UART, USB, WiFi, BLE, XBee), аналоговый (мВ/В, 0- 5 В пост. тока, 4–20 мА), необходима частота обновления данных

Выберите режим калибровки

Выберите режим калибровки:
Сжатие, растяжение, универсальный

Выберите режим калибровки

Выберите дисплей

3 9 дисплей

Выберите дисплей:
Сенсорный ЖК-экран, программное обеспечение на ПК/планшете, сбор данных или ПЛК

Датчики силы сжатия

Мы предлагаем ряд датчиков силы сжатия для измерения силы сжатия или измерения силы толкания. Они варьируются в размерах от всего 10 мм или менее половины дюйма в диаметре и имеют мощность от нескольких фунтов силы до нескольких дюймов в диаметре и до 10 000 фунтов силы толкания. Просто поместите его на плоскую поверхность и нажмите на верхнюю часть кнопки, чтобы измерить силу сжатия.

RSB5

Самый маленький и тонкий тензодатчик, который мы предлагаем до 25 кг (50 фунтов)
Размер: диаметр 10 мм (0,4 дюйма), высота 3 мм (0,1 дюйма)
Класс точности: 0,5% от полной шкалы
Компенсированный диапазон температур: от 15°C до 60°C

Explore

REB5

самый экономичный миниатюрный тензодатчик, который мы предлагаем0271 Размер: диаметр 13 мм (0,5 дюйма), высота 7 мм (0,27 дюйма)
Класс точности: 1% от полной шкалы
Диапазон температур компенсации: от -10°C до 40°C предложение
Вместимость: 25 кг (55 фунтов), 50 кг (110 фунтов), 100 кг (220 фунтов), 250 кг (550 фунтов), 500 кг (1100 фунтов), 1000 кг (2200 фунтов)
Размер: 50 мм диаметр (<2 дюймов), высота 22 мм (< 1 дюйм)
Класс точности: 0,05% полной шкалы
Компенсированный диапазон температур: от -10°C до 40°C

Explore

RSB1

Тензодатчик кнопочного типа большой емкости
Грузоподъемность: 2000 кг (4400 фунтов), 5000 кг (11000 фунтов)
Размер: диаметр 82 мм (~ 3,2 дюйма), высота 44 мм (~ 1,75 дюйма)
Класс точности: 0,05 % от полной шкалы
Диапазон температур с компенсацией: от -10°C до 40°C . Тензодатчики S Beam можно использовать для измерения тянущих или толкающих усилий. Их размер варьируется от 20 мм или менее дюйма в высоту, а их мощность составляет от нескольких фунтов силы до нескольких дюймов в высоту и до 40 000 фунтов толкающего или тянущего усилия. Эти тензодатчики могут быть откалиброваны для использования только на сжатие, только на растяжение или в универсальном режиме. Просто укажите правильную калибровку при покупке нужного датчика веса.

RES2

Это самый маленький миниатюрный весоизмерительный датчик с S-образной балкой, который мы предлагаем. Диапазон температур с компенсацией: от -10°C до 40°C

Explore

RAS1

Это самый популярный датчик нагрузки с S-образной балкой, который мы предлагаем. % полной шкалы
Компенсированный диапазон температур: от -10°C до 40°C

Исследовать

RRS3

Это один из двух водонепроницаемых тензодатчиков, которые мы предлагаем. Подробнее

RRS4

Это один из двух водонепроницаемых тензодатчиков, которые мы предлагаем.

Обзор

Одноточечные тензодатчики

Одноточечные тензодатчики являются одними из самых точных тензодатчиков, которые мы предлагаем и особенно хороши для строительных весов, которые должны воспринимать внецентральные нагрузки. Они широко используются для создания весов и являются одними из наиболее распространенных тензодатчиков, доступных на рынке. Их можно использовать для измерения сил сжатия или растяжения, если они откалиброваны в обоих направлениях. Мы предлагаем их различных размеров и мощностей, а некоторые из них имеют сертификаты NTEP.

RAPG

Это самый маленький одноточечный тензодатчик, который мы предлагаем
Вместимость: 100 г (0,25 фунта), 300 г (0,7 фунта), 1 кг (2,2 фунта), 2 кг (4,4 фунта) и 3 кг (6,6 фунта)
Класс точности: 0,02% от полной шкалы
Компенсированный температурный диапазон : от -10C до 40C

Подробнее

RSP1

Это самый популярный одноточечный датчик веса, который мы предлагаем.
Вместимость: 3 кг (6,6 фунта), 5 кг (11 фунтов), 10 кг (22 фунта), 20 кг (44 фунта), 50 кг (110 фунтов)
Класс точности: 0,02 % от полной шкалы
Компенсированный диапазон температур: от -10°C до 40°C

Explore

RAP4/RAP3

Этот одноточечный тензодатчик используется для изготовления больших весов > 12″ x 12″
Грузоподъемность: ~ 50 кг (RAP4, 110 фунтов), 250 кг (RAP4, 220 фунтов) и 750 кг (RAP3, 1650 фунтов)
Класс точности: 0,02 % от полной шкалы
Диапазон температур с компенсацией: от -10 C до 40 C

Подробнее

RRP1/RRP2

Это два датчика веса NTEP, которые мы предлагаем.
Грузоподъемность: RRP1 до 100 кг (220 фунтов) и RRP2 до 600 кг (1250 фунтов)
Класс точности: 0,02% полной шкалы
Компенсированный диапазон температур: от -10°C до 40°C

Подробнее

Миниатюрные и сверхминиатюрные датчики веса

Миниатюрные и сверхминиатюрные датчики веса — это самые маленькие датчики веса, которые мы предлагаем, и используются в приложениях с очень маленькими отверстиями и ограниченным доступным пространством. Некоторые тензодатчики, такие как кнопочные тензодатчики RSB5, REB5, можно использовать только для измерения силы сжатия, в то время как некоторые, например, миниатюрные тензодатчики REB7 или RES2 с S-образной балкой или мини-емкостные тензодатчики iLoad с резьбовой шпилькой, можно использовать для измерения натяжения или как на сжатие, так и на растяжение, если откалиброваны в обоих направлениях.

RSB5

Explore

REB5

самый экономичный миниатюрный тензодатчик, который мы предлагаем0271 Размер: диаметр 13 мм (0,5 дюйма), высота 7 мм (0,27 дюйма)
Класс точности: 1% от полной шкалы
Компенсированный диапазон температур: от -10°C до 40°C применения
Емкость: 50 г (0,1 фунта), 150 г (0,3 фунта), 250 г (0,5 фунта), 500 г (1,1 фунта), 1 кг (2,2 фунта)
Размер: диаметр 25 мм (<1 дюйма), 35 мм высотой (< 2 дюймов)
Класс точности: 0,25% от полной шкалы
Компенсированный диапазон температур: от 15°C до 70°C

Исследовать

REB7

Экономичный миниатюрный тензодатчик для приложений толкания и вытягивания
Емкость: 1 кг (2,2 фунта), 2 кг (4,4 фунта), 5 кг (11 фунтов), 10 кг (22 фунта), 100 кг (220 фунтов) )
Размер: диаметр 25 мм (~1 дюйм), высота 38 мм (< 2 дюймов)
Класс точности: 1% от полной шкалы
Компенсированный диапазон температур: от -10C до 40C

Explore

Емкостные датчики нагрузки

тензодатчики работают по принципу изменения емкости в ответ на приложенную силу. При приложении силы изменение зазора между двумя емкостными пластинами приводит к изменению емкости. Это изменение емкости измеряется как изменение частоты. Выходная частота мини-тензодатчиков iLoad требует частоты DQ-1000U или DQ-4000U для интерфейсных устройств UART/USB для вывода данных об усилии. Датчики iLoad, iLoad TR и iLoad Pro представляют собой полностью интегрированные тензодатчики с цифровыми калиброванными выходами UART/USB, которые можно напрямую подключать к компьютеру ПК/Mac/Linux для отображения или сбора данных.

Эти емкостные тензодатчики предназначены для использования в условиях контролируемой комнатной температуры (~25°C) и выдают данные с максимальной частотой 150 Гц (базовые модели) или 500 Гц (высокоскоростная версия). Эти тензодатчики обеспечивают точность от +/- 0,25% полной шкалы до +/- 1% полной шкалы и считаются датчиками силы общего назначения средней точности.

Узнайте больше о емкостных датчиках веса

iLoad

Низкопрофильный цифровой датчик веса с выходом UART/USB
Грузоподъемность: 50 фунтов, 100 фунтов, 250 фунтов, 500 фунтов
Размер: диаметр 3 дюйма, высота 0,5 дюйма
Класс точности: 0,25% от полной шкалы
Диапазон рабочих температур: от 20°C до 30°C в контролируемом установившемся режиме

Explore

iLoad TR

Устойчивый к наклону цифровой датчик веса с выходом UART/USBac
1ac : 10 фунтов, 50 фунтов, 100 фунтов

Размер: диам. 3 дюйма, высота 1 дюйм
Класс точности: 0,25% от полной шкалы
Диапазон рабочих температур: от 20°C до 30°C Контролируемое установившееся состояние

Explore

iLoad Pro

Цифровой датчик веса с выходом UART/USB
Вместимость: 50 фунтов, 100 фунтов, 250 фунтов, 500 фунтов, 1 тыс. фунтов, 2,5 тыс. фунтов, 5 тыс. фунтов, 10 тыс. фунтов
Размер: диаметр 3,25 дюйма, высота 0,5 дюйма Диапазон: от 20°C до 30°C, контролируемое стационарное состояние

Explore

iLoad Flex

Тонкий гибкий миниатюрный тензодатчик с выходом UART/USB
Емкость: 10 фунтов

Размер: диам. 10 мм, высота 3 мм
Класс точности: 1–2 % от полной шкалы
Диапазон рабочих температур: от 20°C до 30°C Контролируемое установившееся состояние

Подробнее

iLoad Mini

Самый маленький и тонкий емкостной тензодатчик, который мы предлагаем
Емкость: 10 фунтов, 50 фунтов, 100 фунтов, 200 фунтов 1,25 дюйма, высота 0,25 дюйма
Класс точности: 0,5–1 % полной шкалы
Диапазон рабочих температур: от 20 до 30 °C Контролируемое стационарное состояние

Explore

iLoad Mini Stud

Мини-тензодатчик для натяжения/универсальный
Грузоподъемность , 50 фунтов, 100 фунтов, 200 фунтов
Размер: диам. 1,25 дюйма, высота 0,8 дюйма
Класс точности: от 0,5% до 1% от полной шкалы
Диапазон рабочих температур: от 20°C до 30°C в контролируемом установившемся режиме

Explore

iLoad Mini Pro

Миниатюрный тензодатчик большой емкости

Грузоподъемность: 500 фунтов, 1 000 фунтов, 2,5 000 фунтов, 5 000 фунтов
Размер: диаметр 1 2 дюйма высота в дюймах
Класс точности: 1% от полной шкалы
Диапазон рабочих температур: от 20°C до 30°C в контролируемом установившемся режиме

Explore

iLoad Mini Pro Stud

Миниатюрный датчик веса большой емкости со шпилькой
Емкость: 500 фунтов, 1 тыс. фунтов, 2,5 фунт, 5 тыс. фунтов
Размер: диаметр 2 дюйма, высота 1 дюйм
Класс точности: 1% от полной шкалы
Диапазон рабочих температур: от 20°C до 30°C Контролируемое установившееся состояние тензодатчик, тензодатчик для взвешивания резервуара или тензодатчик усилия педали для удовлетворения очень специфических потребностей применения. Вот несколько уникальных тензодатчиков, которые могут соответствовать вашим потребностям.

RSB6

Низкопрофильный датчик веса со сквозным отверстием
Вместимость: 250 кг (550 фунтов), 500 кг (1100 фунтов), 1000 кг (2200 фунтов), 2500 кг (5500 фунтов) и 5000 кг (11000 фунтов)
Размер: диам. от 75 мм до 140 мм, высота 25-40 мм
Класс точности: 0,05% полной шкалы
Компенсированный диапазон температур: от -10°C до 40°C 10 тыс. фунтов, 25 тыс. фунтов, 50 тыс. фунтов и 100 тыс. фунтов

Размер: диам. от 4 до 6 дюймов, от 2,25 до 4,5 дюймов в высоту
Класс точности: 0,02% полной шкалы
Диапазон температур с компенсацией: от -10°C до 40°C

Explore

RMW1

Весоизмерительная ячейка для взвешивания резервуаров
Вместимость: 1 000 фунтов 2,5 000 фунтов, 5 000 фунтов, 10 000 фунтов, 10 000 фунтов, 2 дюйма x 4 x 900 высотой менее 2,5 дюйма
Класс точности: 0,03% от полной шкалы
Компенсированный температурный диапазон: от -10°C до 65°C : 70 мм x 70 мм x высота 18 мм

Класс точности: 0,1% от полной шкалы
Диапазон температур с компенсацией: от -10°C до 40°C вес напр. вы упаковываете 1 фунт кофе или 16 унций. мешок орехов для продажи, то предполагается использовать весы (в которых используется тензодатчик), сертифицированные NTEP. NTEP расшифровывается как Национальная программа оценки типов и управляется Министерством торговли США. Мы предлагаем несколько тензодатчиков с рейтингом NTEP, которые мы покупаем у сторонних производителей тензодатчиков, имеющих эту сертификацию. Сертификация OIML аналогична сертификации NTEP, используемой в Европе и других международных юрисдикциях. Хотя точность и рейтинги будут очень близки к NTEP, они не признаются вместо NTEP в США. FM означает рейтинг Factory Mutual для искробезопасного использования тензодатчиков.

Эти тензодатчики NTEP являются одними из тензодатчиков с самой высокой номинальной точностью около +/- 0,02% от полной шкалы. Они также являются лучшими тензодатчиками с температурной компенсацией, которые обычно компенсируются от -10°C до 40°C. Для условий, в которых температура может меняться или иметь температурные градиенты, мы рекомендуем вам использовать эти тензодатчики с высокой стабильностью и надежностью.

RRP1

Водонепроницаемая (IP66) Тензодатчик с рейтингом NTEP и FM
Вместимость: от 3 кг (6,6 фунта) до 100 кг (220 фунтов)
Размер: 150 мм x 40 мм x 25 мм
Класс точности: 0,02% от полной шкалы
Компенсированный диапазон температур: от -10°C до 40°C

Подробнее от 50 кг (110 фунтов) до 660 кг (1250 фунтов)
Размер: 188 мм x 63 мм x 62 мм
Класс точности: 0,02% от полной шкалы
Компенсированный диапазон температур: от -10°C до 40°C

Explore

RRS1

Водонепроницаемый (IP67) тензодатчик
с рейтингом NTEP и FM0271 Размер: от 2,5x2x0,75 до 7x5x2,25 дюйма
Класс точности: 0,02% от полной шкалы
Компенсированный диапазон температур: от -10C до 40C
Емкость: 225 фунтов или 1125 фунтов
Размер: 2,5 x 2,5 x 1,2 дюйма
Класс точности: 0,05% от полной шкалы
Компенсированный диапазон температур: от -10°C до 40°C Весоизмерительная ячейка FM
Вместимость: 2250 фунтов, 4500 фунтов или 11250 фунтов
Размер: менее 5,6 x 5,4 x 1,7 дюйма
Класс точности: 0,05% от полной шкалы
Компенсированный диапазон температур: от -10C до 40C

Готовые к использованию «из коробки»

Бесплатные API-интерфейсы программного обеспечения

Защищенная патентом технология

Комплексные решения

Весы

Готовые к использованию весы с прослеживаемыми сертификатами калибровки NIST для различных мощностей и размеров. Также доступны паллетные весы, водонепроницаемые весы и весы с рейтингом NTEP.

Подробнее

Проверка тормозов

Датчики усилия на педали, которые помогут вам охарактеризовать и протестировать тормоза, педали акселератора и другие педали, используемые для приложения силы для управления транспортным средством или другим устройством.

Обзор

Мониторинг мешков для внутривенных вливаний

Удаленный мониторинг мешков для внутривенных вливаний и получение предупреждений до того, как закончится жидкость. Спасайте жизни, экономьте время и сокращайте расходы с помощью наших простых в использовании мониторов USB или Wireless IV Bag.

Исследовать

Взвешивание резервуаров

Взвешивание резервуаров для управления технологическим процессом, отслеживания запасов и дозирования жидкостей. Заправляйте резервуары или заполняйте меньшие резервуары или контейнеры по весу с помощью нашей простой в использовании системы управления.

Обзор

Весовые модули

Весовые модули позволяют вставлять датчики под существующее оборудование или контейнеры для быстрого взвешивания содержимого. Нет необходимости в специальной обработке или монтаже. Доступны с дисплеями, USB или беспроводными интерфейсами.

Подробнее

Проверка подвески

Уникальные датчики силы и смещения позволяют охарактеризовать и протестировать подвеску, чтобы измерить, насколько она сжимается при приложении нагрузки. Отображение, журнал и график зависимости силы от смещения.

Подробнее

Тестирование привязи

Независимо от того, испытываете ли вы парашютные привязи или цепи, которые поднимают тяжелые грузы с помощью кранов, или веревки, которые используются для спасения жизней во время спасательных операций, наши решения для тестирования привязей облегчат вам задачу.

Исследовать

Сила тяги

Охарактеризовать силу тяги ракеты, подъемную силу и сопротивление самолета или способность дрона поднимать вес с помощью нашего простого в использовании решения для измерения силы тяги с частотой обновления данных 1 кГц и программным обеспечением LoadVUE Pro или SensorVUE.

Обзор

Работа с самыми современными приложениями в мире

Что такое тензодатчик?

Как подключить тензодатчик к ПК, Mac или устройству Linux?

Как подключить датчик силы к iPhone?

Как подключить тензодатчик к Arduino или Raspberry Pi?

Как написать собственное приложение датчика, используя встроенный набор команд ASCII?

Как сделать собственные весы?

Как измерить силу удара?

Когда была основана компания Loadstar Sensors?

Компания была основана в 2003 году с идеей разработки простых в использовании цифровых решений для измерения силы на ПК. В 2010 году компания Loadstar Sensors была приобретена YPoint Capital, Inc. и работает как подразделение, находящееся в ее полной собственности. У нас более 10 000 клиентов в более чем 85 странах и более 20 выданных патентов. Мы находимся в самом сердце Силиконовой долины во Фримонте, Калифорния.

Что такое емкостной тензодатчик?

Емкостный тензодатчик работает по принципу изменения емкости в ответ на приложенные силы. При приложении силы изменяется зазор между двумя емкостными пластинами. Это изменение преобразуется в изменение частоты выходного сигнала. Вместо незначительных изменений напряжения можно получить изменение частоты и преобразовать его в меру силы.

Что такое датчик активной нагрузки?

Датчик резистивной нагрузки построен с использованием тензорезисторов, расположенных в сети мостов Уитстона. Тензорезистор — это в основном резистивный элемент, который является пьезорезистивным, т. Е. Он меняет сопротивление в ответ на изменения деформации (изменение длины по сравнению с исходной длиной). Приложенные силы приводят к индуцированным напряжениям, которые приводят к смещению и деформации. Изменение напряжения приводит к изменению сопротивления. Таким образом, с приложенным входным напряжением можно измерить крошечные изменения напряжения и использовать это, чтобы сделать вывод о приложенной силе.

Предлагаете ли вы преобразователи сигналов и дисплеи?

Мы предлагаем преобразователи сигналов, которые позволяют подключаться к компьютеру (ПК, Mac или Linux) через USB или беспроводным способом через протоколы XBee, WiFi или BLE. Мы также предлагаем сенсорные интерфейсы с выходом UART для подключения к микроконтроллеру для разработки встроенного приложения. Наш преобразователь аналогового сигнала упрощает получение аналогового выходного напряжения 0–5 В или выходного тока 4–20 мА. Или просто подключитесь к нашему сенсорному ЖК-дисплею, чтобы отображать значения на простом физическом дисплее.

Какое программное обеспечение вы предлагаете?

Мы предлагаем бесплатное программное обеспечение LoadVUE Lite для отображения силы/веса на ПК/планшетах под управлением Windows 8/10. Программное обеспечение LoadVUE Pro позволяет отображать, регистрировать и отображать данные силы/веса, повторно калибровать датчики и получать удаленную поддержку. SensorVUE расширяет поддержку неограниченного количества датчиков, а также всех типов датчиков, которые мы предлагаем. Программное обеспечение ControlVUE расширяет функциональные возможности, предлагаемые SensorVUE, и добавляет возможность управления внешними устройствами на основе показаний датчиков через USB-реле с одним или восемью каналами. Наши датчики и интерфейсы также позволяют вам писать свой собственный код! Мы также предлагаем услуги по индивидуальной настройке и разработке программного обеспечения для удовлетворения ваших конкретных потребностей!

Вы предлагаете услуги по калибровке?

Да. Мы предлагаем услуги по калибровке при покупке новых датчиков, а также услуги по повторной калибровке ранее приобретенных датчиков. Мы используем прослеживаемые эталонные стандарты NIST для выполнения и проверки калибровки и предоставляем бесплатный сертификат калибровки в рамках услуги. Мы НЕ сертифицированы по ISO.

Как я могу получить информацию о ценах?

Вы можете зарегистрироваться на нашем сайте, авторизоваться и посмотреть все цены, скачать спецификации и твердотельные модели. Вы также можете отправить нам электронное письмо с вашей контактной информацией и адресом доставки, и мы будем рады выслать вам официальное предложение.

Какова ваша политика возврата?

Мы даем вам 30-дневную гарантию на вашу покупку. Вы можете обменять или вернуть купленные товары с возмещением покупной цены продукта. Любые сборы за услуги по калибровке, доставку и оплату не могут быть возмещены. Не стесняйтесь попробовать наши продукты без риска и убедитесь сами, насколько легко мы делаем это для вас!

Каково типичное время выполнения заказа?

Обычно нам требуется от одной до двух недель, чтобы отправить ваш заказ на товары, имеющиеся на складе. Это потому, что мы должны сделать ваш датчик, интерфейс и откалибровать их вместе, убедиться, что качество соответствует всем спецификациям, а затем упаковать и отправить их вам. Мы предлагаем варианты ускоренной обработки, если вы спешите и вам нужно получить датчики раньше. Если нет на складе или если датчики нужны в большом количестве, мы можем занять 4-6 недель или дольше. Пожалуйста, свяжитесь с нами, чтобы получить оценку цены и времени выполнения для ваших конкретных потребностей.

Вы предлагаете образовательную скидку?

Мы считаем, что обучение маленьких детей и поощрение исследований и разработок имеют решающее значение для того, чтобы сделать этот мир лучше. Мы поддерживаем учебную и исследовательскую деятельность в образовательных учреждениях, предоставляя образовательную скидку 10 % на приобретенные продукты в обмен на то, что вы делитесь статьями, фотографиями, видеоклипами и другими материалами, которые мы можем использовать в наших маркетинговых материалах онлайн и офлайн.

Отзывы клиентов

Отзывы

Мы завершили тест, и все прошло очень хорошо. Ваш тензодатчик 5K работал безупречно, и мы даже добавили к тесту, измерив натяжение одной из внутренних строп парашюта в полете.

Мы используем технологию взвешивания Loadstar Sensors на наших резервуарах для измерения продукта. Мы добились очень хороших успехов. Мы работаем с Loadstar уже 9 лет, и оборудование, технологии и поддержка нас очень устраивают. Любая дальнейшая работа, которую мы будем делать, и мы ожидаем, что будем использовать датчики Loadstar.

Мини-стретч-о-матик сделал то, что нам было нужно. Измеряем удлинение капсулы глаза. Это продемонстрировало, что наше устройство для капсулотомии Zepto превосходит фемто-лазеры в 2-3 раза.

StockVUE помогает нам избежать опасных поездок зимой к отдаленным объектам клиентов только для проведения инвентаризации. Мои региональные менеджеры теперь могут обрабатывать в десять раз больший объем.

Это инструмент VMI, который, наконец, делает управление запасами JIT практичным. Это помогает нам реализовать давно обещанные JIT выгоды в затратах и устранить дорогостоящие дефициты, чтобы обеспечить нам 10-кратный возврат инвестиций.

Мешок для внутривенных вливаний. Мы использовали датчик Loadstar, и он работает отлично. Медсестрам нравится.

Свяжитесь с нами

Весы с тензодатчиками, крепления для резервуаров, многоцелевые модули тензодатчиков | Весы SellEton

GX-1-4k lb NTEP (Small Envelope) Датчики нагрузки с поперечной балкой для напольных весов платформы с ножками и прокладками
Вид
GX-1-4k lb NTEP (Small Envelope) Тензометрические датчики с поперечной балкой для напольных весов платформы с опорами и прокладками
Обычная цена
$399,00
Обычная цена

Цена продажи
$399,00 Распродажа
Цена за единицу товара
/за
Доступность
Распроданный
SellEton GX-1-5k lb (большой конверт) Датчики нагрузки с поперечной балкой NTEP для напольных весов платформы с ножками и прокладками
Вид
SellEton GX-1-5k lb (большой конверт) Тензометрические датчики NTEP с поперечной балкой для напольных весов платформы с ножками и прокладками
Обычная цена
$598,99
Обычная цена

Цена продажи
598,99 долларов США Распродажа
Цена за единицу товара
/за
Доступность
Распроданный
Комплект для взвешивания SellEton SL-WK (NTEP) Legal for trade / Полный комплект
Вид
Комплект для взвешивания SellEton SL-WK (NTEP) Допустимый для торговли / Полный комплект
Обычная цена
499,00 долларов США
Обычная цена

Цена продажи
49 долларов9. 00 Распродажа
Цена за единицу товара
/за
Доступность
Распроданный
Комплект для взвешивания SellEton SL-720 (многоцелевые / напольные весы) NTEP / Legal for Trade
Вид
Комплект для взвешивания SellEton SL-720 (многоцелевые / напольные весы) NTEP / Legal for Trade
Обычная цена
$791,99
Обычная цена

Цена продажи
$791,99 Распродажа
Цена за единицу товара
/за
Доступность
Распроданный
SellEton SL-730-TM Односторонняя срезная балка Тензодатчик Весовой модуль для переоборудования весового резервуара, бункеров и сосудов
Вид
SellEton SL-730-TM Односторонняя срезная балка Тензодатчик Весовой модуль для переоборудования весового резервуара, бункеров и сосудов
Обычная цена
2473,99 долларов США
Обычная цена

Цена продажи
2473,99 долларов США Распродажа
Цена за единицу товара
/за
Доступность
Распроданный
Весовой модуль SellEton SL-313-TM комплект для переоборудования весового датчика для весового резервуара, бункеров (двусторонняя балка)
Вид
Весоизмерительный датчик SellEton SL-313-TM Комплект для переоборудования весового модуля для емкости для весов, бункеров (двусторонняя балка)
Обычная цена
3499,00 долларов США
Обычная цена

Цена продажи
3499,00 долларов США Распродажа
Цена за единицу товара
/за
Доступность
Распроданный
Датчик веса SellEton SL-320-TM Весовой модуль для переоборудования весового резервуара, бункеров (круговое движение)
Вид
Весоизмерительный датчик SellEton SL-320-TM Комплект для переоборудования весового модуля для весового резервуара, бункеров (круговое движение)
Обычная цена
4949,99 долларов США
Обычная цена

Цена продажи
4949,99 долларов США Распродажа
Цена за единицу товара
/за
Доступность
Распроданный
SellEton SL-350-TM (NTEP) Модуль взвешивания для тяжелых условий эксплуатации для резервуаров, бункеров, судов и автомобильных весов
Вид
SellEton SL-350-TM (NTEP) Модуль взвешивания для тяжелых условий эксплуатации для резервуаров, бункеров, сосудов и автомобильных весов
Обычная цена
3794,99 долларов США
Обычная цена

Цена продажи
3794,99 долларов США Распродажа
Цена за единицу товара
/за
Доступность
Распроданный
SellEton SL-352-TM Комплект для переоборудования низкопрофильного тензодатчика (бак, бункер, сосуд, весы для грузовиков)
Вид
SellEton SL-352-TM Низкопрофильный тензодатчик Комплект для переоборудования (крепление на бак, бункер, сосуд, весы для грузовиков)
Обычная цена
3794,99 долларов США
Обычная цена

Цена продажи
3794,99 долларов США Распродажа
Цена за единицу товара
/за
Доступность
Распроданный
Весоизмерительная ячейка SellEton SL-312-TM типа S с соединительными звеньями x 4 КОМПЛЕКТ
Вид
SellEton SL-312-TM Весоизмерительная ячейка типа S с соединительными звеньями x 4 КОМПЛЕКТ
Обычная цена
2548,99 долларов США
Обычная цена

Цена продажи
2548,99 долларов США Распродажа
Цена за единицу товара
/за
Доступность
Распроданный

Тензодатчики обычно используются с платформенными весами.
