Тензометрический датчик: Тензометрический датчик и его применение

Важной концепцией датчиков силы является чувствительность и точность тензодатчика . Точность датчика силы можно определить как наименьшее усилие, которое можно приложить к корпусу датчика, необходимое для того, чтобы вызвать линейное и повторяемое изменение выходного напряжения. Чем выше точность тензодатчика, тем лучше, поскольку он может постоянно фиксировать очень ощутимые изменения силы. В таких приложениях, как высокоточная фабричная автоматизация, хирургическая робототехника, аэрокосмическая промышленность, линейность тензодатчиков имеет первостепенное значение для обеспечения точного измерения силы в ПЛК или системе сбора данных. Некоторые из наших универсальных блинчатых тензодатчиков имеют нелинейность ±0,1% (от номинального выхода) и неповторяемость ±0,05% обратного осмоса.

Каковы преимущества тензодатчиков на основе тензодатчиков?

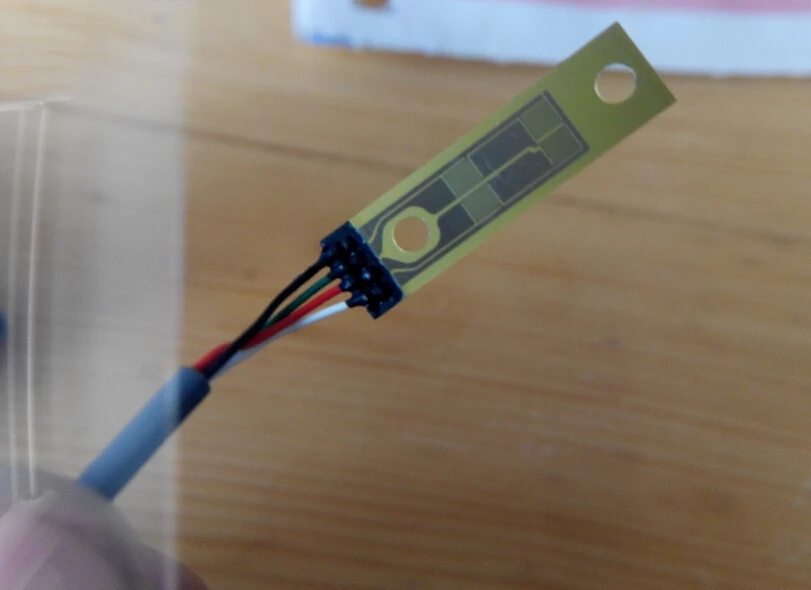

Тензорезистор из металлической фольги Датчики силы являются наиболее распространенной технологией, учитывая ее высокую точность, долговременную надежность, разнообразие форм и геометрии датчиков, а также экономическую эффективность по сравнению с другими технологиями измерения силы. Кроме того, тензометрические датчики менее подвержены влиянию колебаний температуры.

• Высочайшая точность, которая может соответствовать многим стандартам от хирургической робототехники до аэрокосмической отрасли;
• Прочная конструкция из высокопрочной нержавеющей стали или алюминия;
• Поддерживайте высокую производительность в течение максимально возможного срока службы даже в самых суровых условиях. Некоторые конструкции тензодатчиков могут выдерживать миллиарды полностью обратных циклов (срок службы).
• Множество геометрий и индивидуальных форм, а также варианты монтажа для ЛЮБОЙ шкалы В ЛЮБОМ месте.
• Полная гамма на выбор емкостью от 10 граммов до 100 000 фунтов.

Какие существуют типы тензодатчиков?

Хотя существует несколько технологий измерения силы, мы сосредоточимся на наиболее распространенном типе тензодатчика: тензодатчике с металлической фольгой. Среди типов датчиков силы существует множество форм и геометрий корпуса, каждая из которых предназначена для определенных областей применения. Познакомьтесь с ними, если вы хотите купить тензодатчик:

• Встраиваемый тензодатчик . Наиболее часто упоминается как встраиваемые датчики силы или датчики силы в виде канистр (или колонн) с наружной резьбой. Этот тип преобразователя силы может использоваться как при растяжении, так и при сжатии. Встраиваемые датчики обеспечивают высокую точность и высокую жесткость при минимальном необходимом монтажном зазоре. Они отлично подходят для выносливости и жима.
• Кнопка нагрузки . Эти датчики силы имеют одну плоскую выступающую поверхность (также известную как кнопка), на которую воздействует сжимающая сила. Что впечатляет в кнопках загрузки, так это их низкопрофильный дизайн. Какими бы маленькими они ни были, они известны своей надежностью и используются в усталостных испытаниях.
• Тензодатчик с S-образной балкой . С другими названиями, включая датчики нагрузки Z-Beam или S-типа, датчик силы с S-образной балкой представляет собой датчик силы растяжения и сжатия с внутренней резьбой для монтажа. Обладая высокой точностью, тонкостенным тензодатчиком и компактным профилем, этот тип датчика силы отлично подходит для встроенной обработки и автоматизированных приложений с обратной связью.
• Тензодатчик для сквозных отверстий . Датчики силы для сквозных отверстий, также известные как кольцевые или шайбовые датчики силы, традиционно имеют гладкий внутренний диаметр без резьбы и используются для измерения сжимающих нагрузок, требующих прохождения стержня через его центр. Одним из основных применений этого типа датчика является измерение нагрузки болта.
• Блинчатые тензодатчики – Блинчатые, канистровые или универсальные тензодатчики имеют центральное отверстие с резьбой для измерения нагрузок при растяжении или сжатии. Эти преобразователи силы используются в приложениях, требующих высокой износостойкости, высокой усталостной долговечности или высокопроизводительных поточных измерений. Они также обладают высокой устойчивостью к внеосевым нагрузкам.
• Тензодатчик на конце штока – Этот тип датчика нагрузки имеет одну наружную и одну внутреннюю резьбу для монтажа. Сочетание наружной и внутренней резьбы хорошо подходит для приложений, где необходимо адаптировать датчик силы к существующему приспособлению.

Как выбрать тензодатчик для вашего приложения?

Мы понимаем, что выбор правильного преобразователя нагрузки является непростой задачей, поскольку не существует реального отраслевого стандарта того, как его выбирать. Вы также можете столкнуться с некоторыми проблемами, включая поиск совместимого усилителя или преобразователя сигнала или потребность в специальном продукте, который увеличит время доставки продукта.

Чтобы помочь вам выбрать датчик силы, FUTEK разработал простое руководство из 5 шагов. Вот проблеск, чтобы помочь вам сузить свой выбор. Для получения дополнительной информации ознакомьтесь с нашим полным руководством «Важные аспекты выбора тензодатчика».

• Шаг 1: Понимание вашего приложения и того, что вы измеряете . Датчики нагрузки отличаются от датчиков давления или датчиков крутящего момента и предназначены для измерения нагрузок растяжения и сжатия.
• Шаг 2 : Определите характеристики монтажа датчика и его сборки. У вас есть статическая нагрузка или это динамический тип? Определите тип крепления. Как вы будете монтировать этот датчик силы?
• Шаг 3 : Определите минимальные и максимальные требования к емкости. Обязательно выберите грузоподъемность, превышающую максимальную рабочую нагрузку, и определите все внешние нагрузки (боковые или нецентральные нагрузки) и моменты до выбора грузоподъемности.
• Шаг 4: Определите свой размер и геометрию требования (ширина, вес, высота, длина и т. д.) и требования к механическим характеристикам (выход, нелинейность, гистерезис, ползучесть, сопротивление перемычки, разрешение, частотная характеристика и т. д.) Другие характеристики, которые следует учитывать, включают погружные (водонепроницаемые), криогенные, высокотемпературные, множественные или резервные мосты и TEDS IEEE1451.4.
• Шаг 5: Определите тип вывода, который требуется вашему приложению. Цепи преобразователя силы выдают выходное напряжение в мВ/В. Таким образом, если для вашего ПЛК или устройства сбора данных требуется аналоговый выход, цифровой выход или последовательная связь, вам обязательно понадобится усилитель с тензодатчиками или формирователь сигналов. Убедитесь, что выбран правильный усилитель, а также откалибрована вся измерительная система (преобразователь нагрузки + формирователь сигнала). Это готовое решение обеспечивает большую совместимость и точность всей системы измерения силы.

Для получения более подробной информации о нашем 5-этапном руководстве, пожалуйста, посетите наш раздел «Как выбрать тензодатчик».

Тензодатчик, тензодатчики

• PD2-6100 Helios Тензодатчик, тензодатчик и измеритель мВ

  Используйте Helios PD2-6100, когда вам нужно взвешивать, когда вам нужно считывать данные с дисплея на расстоянии, или на открытом воздухе при ярком солнечном свете при температуре от -40 до 150°F. Функцию тарирования PD2-6100 можно использовать для исключения веса контейнера из расчета веса. Вы даже можете ретранслировать сигнал веса с дополнительным выходом 4-20 мА PD2-6100.

  Почему вы должны купить:

  • Большой двойной линейный дисплей
  • Нагрузочная ячейка и MV
  • PD61007 PRATERU DAILU
• PD6100100100100100100100100100100100100100100100100100100100100100100100100100100100100. Цифровой панельный мВ-метр

  PD6100 относится к серии цифровых панельных измерителей ProVu 1/8 DIN, которые принимают входы тензодатчиков и тензодатчиков, а также мВ-сигналы до 300 мВ (униполярные) и ± 250 мВ (биполярные) для измерения веса. приложения индикации и измерения силы. С максимальным выходным током 350 мА при 10 В он может поддерживать до двенадцати (12) тензодатчиков 350 Ом (минимальное сопротивление нагрузки 28 Ом), что делает его идеальным для многоточечных измерений веса. Двухстрочный дисплей PD6100 и мощная функция двойной шкалы позволяют отображать измерения в двух разных единицах измерения; Например, галлоны (объем) могут отображаться в верхней строке, а фунты (вес) — в нижней строке. Еще одно применение двухстрочного дисплея PD6100 — простое отображение единиц измерения в нижней строке. Измеритель пятен PD6100 включает источник питания 24 В постоянного тока для управления датчиками и может быть оснащен четырьмя внутренними реле и двумя выходами 4–20 мА.

  Зачем покупать:

  • Тензодатчик и вход мВ
  • Двойная шкала веса и объема
  • USB-программирование
• 900 Cell & Strain mV8-6100 ExplogetEX-ProtEX-Prot

  ProtEX-MAX PD8-6100 предлагает все функции ProVu PD6100 как взрывозащищенный продукт, сертифицированный CSA. Он доступен в корпусе из алюминия или нержавеющей стали и может работать в широком диапазоне температур от -55 до 65°C (от -67 до 149°C). °F). Он принимает входы тензодатчиков и тензодатчиков, а также сигналы мВ до 300 мВ (униполярные) и ± 250 мВ (биполярные) для приложений измерения веса и силы. При максимальном выходном токе 350 мА при 10 В он может поддерживать до двенадцати (12) тензодатчиков с сопротивлением 350 Ом (минимальное сопротивление нагрузки 28 Ом), что делает их идеальными для многоточечного измерения веса. Двухстрочный дисплей тензодатчика PD8-6100 и мощная функция двойной шкалы позволяют отображать измерения в двух разных единицах измерения. Еще одно применение двухстрочной панели PD6100 — простое отображение единиц измерения в нижней строке. Стеклянные кнопки SafeTouch® обеспечивают доступ к обнулению, тарированию и другим функциям без необходимости снимать крышку корпуса. PD8-6100 включает источник питания 24 В постоянного тока для управления датчиками и может быть оснащен четырьмя внутренними реле и двумя выходами 4–20 мА.

  Почему вы должны купить:

  • Worldwide взрыв-защитные разрешения
  • Load Cell и MV вход
  • Двойной масштаб и объем
