Тепловые датчики. Тепловые пожарные извещатели: принцип работы, виды и применение

Как работают тепловые пожарные извещатели. Какие бывают виды тепловых извещателей. Где применяются тепловые датчики в системах пожарной сигнализации. Какие преимущества имеют современные тепловые извещатели.

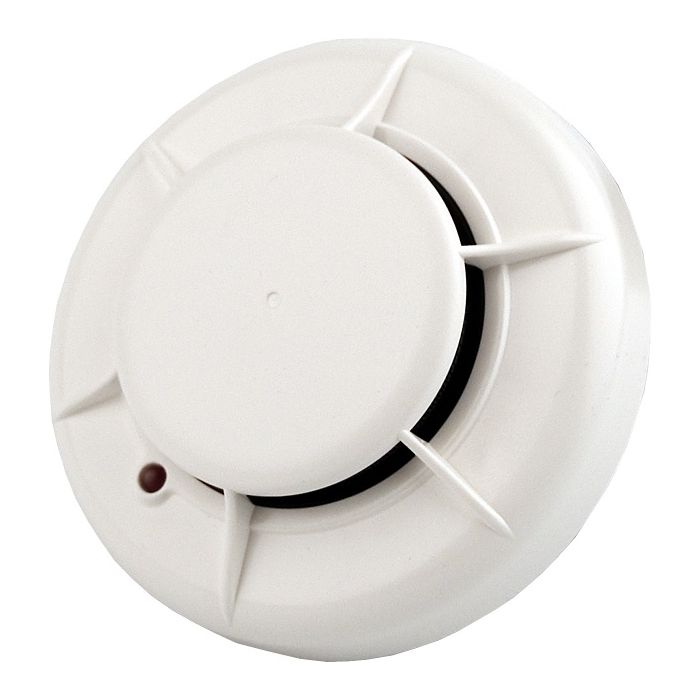

Принцип действия тепловых пожарных извещателей

Тепловые пожарные извещатели являются одним из основных типов устройств для обнаружения возгораний на ранней стадии. Их принцип работы основан на регистрации повышения температуры окружающей среды выше заданного порога.

Как работают тепловые извещатели?

• В конструкции используются термочувствительные элементы, реагирующие на повышение температуры
• При достижении пороговой температуры происходит изменение физических свойств чувствительного элемента
• Это изменение преобразуется в электрический сигнал, который передается на приемно-контрольный прибор
• Прибор фиксирует сработку извещателя и формирует сигнал «Пожар»

Таким образом, тепловые извещатели позволяют обнаружить возгорание на самой начальной стадии, когда происходит резкое повышение температуры в помещении.

Основные виды тепловых пожарных извещателей

Существует несколько основных видов тепловых извещателей, различающихся по принципу действия:

Максимальные тепловые извещатели

Максимальные тепловые извещатели срабатывают при достижении заданной пороговой температуры. Их принцип действия основан на следующем:

• В конструкции используется биметаллическая пластина или легкоплавкий припой
• При нагреве до определенной температуры происходит деформация пластины или расплавление припоя
• Это приводит к замыканию или размыканию контактов и формированию сигнала тревоги

Максимальные извещатели просты и надежны, но имеют относительно большую инерционность срабатывания.

Дифференциальные тепловые извещатели

Дифференциальные извещатели реагируют на скорость нарастания температуры. Их работа основана на следующем принципе:

• В конструкции используются два термочувствительных элемента с разной теплоемкостью
• При быстром повышении температуры возникает разность потенциалов между элементами
• Эта разность преобразуется в электрический сигнал тревоги

Дифференциальные извещатели обладают меньшей инерционностью и позволяют обнаружить пожар на более ранней стадии.

Максимально-дифференциальные тепловые извещатели

Максимально-дифференциальные извещатели сочетают в себе принципы работы максимальных и дифференциальных устройств. Они срабатывают в двух случаях:

• При достижении заданной пороговой температуры
• При превышении определенной скорости нарастания температуры

Такие извещатели обеспечивают наиболее надежное и быстрое обнаружение возгораний.

Области применения тепловых пожарных извещателей

Тепловые извещатели широко применяются в различных системах пожарной сигнализации. Основные области их использования:

• Производственные и складские помещения
• Гаражи и автостоянки
• Технические помещения (котельные, электрощитовые и т.д.)
• Кухни предприятий общественного питания
• Помещения с высоким уровнем запыленности или задымленности

Тепловые извещатели эффективны там, где использование дымовых датчиков нецелесообразно из-за наличия пыли, пара или дыма при нормальных условиях.

Преимущества современных тепловых извещателей

Современные модели тепловых пожарных извещателей обладают рядом важных преимуществ:

• Высокая надежность и устойчивость к ложным срабатываниям
• Широкий диапазон рабочих температур (от -50°C до +50°C и выше)
• Возможность работы в условиях повышенной влажности и запыленности
• Наличие функции самодиагностики и контроля работоспособности
• Возможность настройки порога срабатывания
• Интеграция в адресные и адресно-аналоговые системы пожарной сигнализации

Это позволяет эффективно применять тепловые извещатели в самых различных условиях эксплуатации.

Особенности монтажа и обслуживания тепловых извещателей

При установке и эксплуатации тепловых пожарных извещателей необходимо учитывать следующие важные моменты:

• Извещатели следует размещать на потолке или в верхней части стен
• Расстояние от извещателя до стен должно быть не менее 10 см
• Площадь, контролируемая одним извещателем, зависит от высоты установки
• Необходимо регулярно проводить проверку работоспособности извещателей
• Следует очищать корпус извещателей от пыли и загрязнений
• При длительной эксплуатации может потребоваться калибровка порога срабатывания

Правильный монтаж и обслуживание обеспечивают надежную работу тепловых извещателей в течение всего срока службы.

Нормативные требования к тепловым пожарным извещателям

Применение тепловых извещателей регламентируется рядом нормативных документов:

• ГОСТ Р 53325-2012 устанавливает общие технические требования и методы испытаний
• СП 5.13130 определяет нормы и правила проектирования систем пожарной сигнализации
• ФЗ №123 «Технический регламент о требованиях пожарной безопасности» регулирует вопросы сертификации

Основные нормативные требования к тепловым извещателям:

• Температура срабатывания должна соответствовать классу извещателя
• Инерционность срабатывания не должна превышать установленных значений
• Извещатели должны быть устойчивы к климатическим воздействиям
• Корпус должен обеспечивать необходимую степень защиты от внешних воздействий

Соблюдение этих требований гарантирует эффективность и надежность работы тепловых извещателей.

Перспективы развития тепловых пожарных извещателей

Основные направления совершенствования тепловых извещателей:

• Повышение чувствительности и снижение инерционности срабатывания
• Расширение функциональных возможностей (самодиагностика, удаленная настройка)
• Интеграция с системами «умный дом» и IoT
• Применение новых термочувствительных материалов
• Разработка комбинированных извещателей (тепловой + дымовой + газовый)
• Создание беспроводных автономных тепловых извещателей

Развитие технологий позволит повысить эффективность и расширить сферы применения тепловых пожарных извещателей.

Тепловые пожарные извещатели — Актив СБ: пожарная сигнализация

1. Каталог
2. Пожарная сигнализация
3. Извещатели пожарные
4. Тепловые пожарные извещатели

(88)

Сортировать по: ПопулярностиРазмеру скидкиСначала дешевлеСначала дорожеНаименованиюНовизне

В наличии на складе:Не важноОфис г. МоскваСклад МО ПодольскТранзитныйНа всех складах

Хит415-078

ИП 101-1А-А1 извещатель тепловой максимальный на 70°С с индикатором

Производитель: Сибирский Арсенал

Извещатель тепловой максимальный 70°С с индикатором, 50 мкА

300 ₽

Цена со скидкой

320 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

Ожидание от 5 дней

«>В наличии на 3 складах

101-030

ИП 103-5/4-А3* (НЗ) Извещатель тепловой 64-76 С, малоинерционный, контакты нормально замкнуты

Производитель: Комплектстройсервис

Извещатель тепловой 64-76 С, малоинерционный, контакты нормально замкнуты, евродизайн

205 ₽

Розничная цена

Офис г. Москва

Транзитный склад

«>В наличии на 2 складах

101-012

ИП 103-5/1-А3 извещатель тепловой максимальный на 70°С

Производитель: Комплектстройсервис

Извещатель пожарный тепловой, 69-85°С Н.З.

104 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

Транзитный склад

«>В наличии на 3 складах

101-023

ИП 105-1 А1 (без ивс-2) извещатель тепловой максимальный

Производитель: Магнито-Контакт

Тепловой максимальный с индикатором, 2-х провод.

, t-сраб. 54…65°С, U-шс 10…30В, I-потр. 30мкА, IP20, t-раб.-40…+60°С, D98х52мм

556 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

Транзитный склад

«>В наличии на 3 складах

101-003

ИП 101-31-A1R ПРОФИ-Т извещатель тепловой максимально-дифференциальный

Производитель: System Sensor

Извещатель тепловой максимально-дифференциальный. Порог срабатывания максимальный 58град. С, дифференциальный 8град. С/мин (класс A1R). Рабочее напряжение от 8 В до 30 В. Номинальный ток в дежурном режиме (типовой) 65 мкА, при 24 В. Допустимый ток в режиме «ПОЖАР», не более 80 мА

1 773 ₽

Розничная цена

Склад МО, Подольск, мкр. Львовский

«>В наличии

101-051

ИП 101-3А-А3R извещатель тепловой максимально-дифференциальный на 70°С

Производитель: Сибирский Арсенал

Тепловой максимально-дифференциальный с внутренним индикатором, 2-х проводный, t-сраб.

70°С, изменение t=5°C/мин, U-шс.10…25В, I-деж.60мкА, IP30, t-раб.-10…+55°С, D65х35мм.

325 ₽

Цена со скидкой

385 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

Ожидание от 5 дней

«>В наличии на 3 складах

101-052

ИП 105-1 G Сауна-150 Извещатель пожарный тепловой, с диапазоном температур 144-160

Производитель: Магнито-Контакт

Тепловой максимальный, Н.З., t-сраб. 144…160°С, U-коммут.10…30В, I-коммут. 0,001…0,05А, IP20, t-раб.-40…+140°С, D98х23мм

1 604 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

Транзитный склад

«>В наличии на 3 складах

101-024

ИП 105-1 А3 (без ивс-2) извещатель тепловой максимальный

Производитель: Магнито-Контакт

Тепловой максимальный с индикатором, 2-х провод., t-сраб. 64…76°С, U-шс 10. ..30В, I-потр. 30мкА, IP20, t-раб.-40…+60°С, D98х52мм

556 ₽

Розничная цена

Склад МО, Подольск, мкр. Львовский

Транзитный склад

«>В наличии на 2 складах

101-026

ИП 105-1D САУНА извещатель тепловой максимальный с индикатором

Производитель: Магнито-Контакт

Тепловой максимальный, Н.З., t-сраб. 99…115°С, U-коммут.10…30В, I-коммут. 0,001…0,05А, IP20, t-раб.-40…+95°С, D98х23мм

921 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

Транзитный склад

«>В наличии на 3 складах

101-025

ИП 105-1-50 Лотос извещатель тепловой максимальный

Производитель: Магнито-Контакт

Тепловой максимальный, н.з., t-сраб. 48…52°С, U-коммут.10…30В, I-коммут. 0,001…0,05А, IP20, t-раб.-40…+40°С, с выносным индикатором, 98х23мм

546 ₽

Розничная цена

Офис г. Москва

Транзитный склад

«>В наличии на 2 складах

101-014

ИП 103-5/1-С-А3 НЗ извещатель тепловой максимальный на 70°С с индикатором

Производитель: Комплектстройсервис

Тепловой максимальный с индикатором, Н. З., t-сраб.64…76°С, U-коммут.30В, I-коммут.30мА, IP10, t-раб.-50…+60С, D60х33мм

149 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

«>В наличии на 2 складах

451-397

ИП 109-05 А2М Извещатель тепловой пожарный максимальный

Производитель: Спецавтоматика г. Минск

Извещатель тепловой пожарный максимальный, класс А2 с температурой срабатывания от 54°С до 70°С, 5…27В, -40°…+55°С, индикация дежурного режима и режима пожар

139 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

«>В наличии на 2 складах

451-472

ИП 101-14K-A2R “ДОКА — Т” Извещатель тепловой максимально-дифференциальный

Производитель: Спецавтоматика г. Минск

Извещатель тепловой максимально-дифференциальный, класс А2R с температурой срабатывания от 54°С до 70°С, 9…24В, деж.режим 0,065 мА, -40°…+55°С, индикация дежурного режима и режима пожар, неисправность, событие в памяти

766 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

«>В наличии на 2 складах

101-034

ИП 103-5/4С-А3** (НР) Извещатель тепловой 64-76 С, малоинерционный, контакты нормально разомкнуты

Производитель: Комплектстройсервис

Извещатель тепловой 64-76 С, малоинерционный, контакты нормально разомкнуты, с индикатором, евродизайн

270 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

«>В наличии на 2 складах

101-033

ИП 103-5/4С-А3* (НЗ) Извещатель тепловой 64-76 С, малоинерционный, контакты нормально замкнуты

Производитель: Комплектстройсервис

Извещатель тепловой 64-76 С, малоинерционный, контакты нормально замкнуты, с индикатором, евродизайн

249 ₽

Розничная цена

Офис г. Москва

Склад МО, Подольск, мкр. Львовский

«>В наличии на 2 складах

432-220

ИП 105-1-50 без ИВС Тепловой максимальный датчик

Производитель: Магнито-Контакт

Тепловой максимальный, н. з., t-сраб. 48…52°С, U-коммут.10…30В, I-коммут. 0,001…0,05А, IP20, t-раб.-40…+40°С, без выносного индикатора, 98х23мм

486 ₽

Розничная цена

Склад МО, Подольск, мкр. Львовский

Транзитный склад

«>В наличии на 2 складах

101-027

ИП 103-5/2-А1 (НЗ) Извещатель тепловой максимальный, 54-65 С, контакты нормально замкнутые

Производитель: Комплектстройсервис

Тепловой максимальный, Н.З., t-сраб.54…65°С, U-коммут.30В, I-коммут.30мА, IP10, t-раб.-50…+50С, D60х33мм

104 ₽

Розничная цена

В наличии у поставщика

101-031

ИП 103-5/4-А3** (НР) Извещатель тепловой 64-76 С, малоинерционный, контакты нормально разомкнуты

Производитель: Комплектстройсервис

Извещатель тепловой 64-76 С, малоинерционный, контакты нормально разомкнуты, евродизайн

223 ₽

Розничная цена

В наличии у поставщика

Хит101-039

ИП 101-1А-А3 извещатель тепловой максимальный на 70°С с индикатором

Производитель: Сибирский Арсенал

Извещатель тепловой максимальный 70°С с индикатором, 50 мкА

300 ₽

Цена со скидкой

320 ₽

Розничная цена

Ожидание от 5 дней

101-044

ИП 114-5-А2 тепловой пожарный извещатель без индикатора

Производитель: Спецавтоматика

Тепловой максимальный, Н. З., t-сраб.62°С, U-коммут.0,5…30В, I-коммут.1…150мА, IP22, t-раб.-40…+50°С, D56х39мм

145 ₽

Розничная цена

В наличии у поставщика

403-979

ИП 114-5-А3 Извещатель тепловой пожарный максимальный

Производитель: Спецавтоматика

извещатель тепловой 70 °С, контакты н.з., максимальный коммутируемый ток 50мА, Максимальное коммутируемое напряжение 28В, раб. температ. -40 … +50, габариты 60х40, масса 0,04 кг.

135 ₽

Розничная цена

В наличии у поставщика

101-043

ИП 103-5/1-В (н.з) Извещатель тепловой на 69-85 С

Производитель: Комплектстройсервис

Извещатель тепловой на 69-85 С

114 ₽

Розничная цена

В наличии у поставщика

418-428

ИП 115-1-A1R1 Макс, IP20 Извещатель пожарный тепловой

Производитель: Магнито-Контакт

ИП тепловой, макс.-диф., 2-х провод., t-сраб.54…65С, U-пит.10…30В, I-потр. 300мкА, индикация дежурного режима, t-раб.-30…+55С, 100х36мм.

850 ₽

Розничная цена

В наличии у поставщика

418-372

ИП 103-5/1-А3 (н.р.) Извещатель пожарный тепловой максимальный

Производитель: Комплектстройсервис

Тепловой максимальный, Н.Р., t-сраб.64…76°С, U-коммут.30В, I-коммут.30мА, IP10, t-раб.-50…+60С, D60х33мм

132 ₽

Розничная цена

В наличии у поставщика

418-387

ИП 103-5/4-А1 (н.з.) Извещатель пожарный тепловой максимальный

Производитель: Комплектстройсервис

Тепловой максимальный, Н.З., t-сраб.54…65°С, U-коммут.30В, I-коммут.30мА, IP10, t-раб. от-50°С, D90х33мм,

205 ₽

Розничная цена

В наличии у поставщика

418-389

ИП 103-5/4-В (н.з.) Извещатель пожарный тепловой максимальный

Производитель: Комплектстройсервис

Тепловой максимальный, Н.З., t-сраб.69…85°С, U-коммут. 30В, I-коммут.30мА, IP20, t-раб. от-50°С, D90х33мм

197 ₽

Розничная цена

В наличии у поставщика

418-394

ИП 103-5/4С-А1 (н.р.) Извещатель пожарный тепловой максимальный

Производитель: Комплектстройсервис

Тепловой максимальный с индикатором, Н.Р., t-сраб.54…65°С, U-коммут.30В, I-коммут.30мА, IP20, t-раб. от-50°С, D90х33мм,

270 ₽

Розничная цена

В наличии у поставщика

432-217

ИП 103-55-А3 Тепловой максимальный датчик

Производитель: Магнито-Контакт

Тепловой максимальный с внутренним индикатором, 2-х провод., t-сраб.+64…+76°С, U-шс 9…30В, I-потр. 30 мкА, IP20, t-раб.-40…+60°С, D58х37мм

277 ₽

Розничная цена

В наличии у поставщика

432-219

ИП 103-55-С Тепловой максимальный датчик

Производитель: Магнито-Контакт

Тепловой максимальный с внутренним индикатором, 2-х провод., t-сраб. +84…+100°С, U-шс 9…30В, I-потр. 30 мкА, IP20, t-раб.-40…+80°С, D58х37мм

277 ₽

Розничная цена

В наличии у поставщика

101-028

ИП 103-5/2С-А1 (НЗ) Извещатель тепловой максимальный, 54-65 С, с индикатором, контакты НЗ

Производитель: Комплектстройсервис

Извещатель тепловой максимальный, 54-65 С, с индикатором, контакты нормально замкнутые

149 ₽

Розничная цена

Наличие
по запросу

виды, описание и принцип действия

Тепловые извещатели пожарные (ИП) – это устройства оперативного обнаружения признаков пожара по резкому повышению температуры в помещениях. Устойчивые к внешним факторам – влажности, запыленности, загазованности, задымленности в помещениях, они надежно эксплуатируются в неисчислимом количестве установок, систем АПС, АУПТ; везде, где использование других извещателей – дымовых, пламени нецелесообразно, и просто бессмысленно.

ДТЛ, эта аббревиатура расшифровывается как датчик тепловой легкоплавкий. Такие извещатели для раннего обнаружения возникшего очага пожара в помещениях были широко распространены во времена Советского Союза.

Простейшее устройство однократного использования, срабатывающего при тепловом воздействии высокой температуры огня на каплю из легкоплавкого припоя, соединяющую две пружинящие металлические пластинки, подлежащего после этого замене

Прошло время и на смену ДТЛ пришли современные автоматические тепловые пожарные извещатели, выгодно отличающиеся как по конструкции, техническим характеристикам, так и по материалу, качеству изготовления. Немаловажным фактором для заказчиков стало изменение крайне примитивного дизайна, формы корпуса «тепловиков» советской эпохи.

До сих пор, “тепловики”, как и дымовые извещатели, являются основными индикаторами начала пожара в установках/системах АПС, а также многих АУПТ; там, где горение в основном сопровождается первоначально большим выделением тепловой энергии, а не плотных частиц дыма и других взвесей.

Принцип действия

Смотрим с 6 минуты видео

Основан на изменении физических, и связанных с ними механических, свойств термочувствительных элементов таких устройств.

Виды

В связи с этим существуют такие виды/типы тепловых извещателей и их классификация:

• С применением легкоплавких материалов. Обозначение/маркировка изделия, согласно принятой в нормах ПБ классификации – ИП 104.
• Разрушающиеся под воздействием высокой температуры воздушно-газовой среды, реагирующие на температурную деформацию материала датчика – ИП 103.
• Использующие зависимости электрического сопротивления/магнитной индукции, а также термоэлектродвижущей силы от температуры среды – ИП 101/102/105.
• Комбинированные – на основе различных принципов действия для увеличения надежности срабатывания теплового извещателя.

Диапазон значений температуры срабатывания тепловых датчиков весьма широк – от 50 до 250℃. Поэтому подобрать нужный тип в зависимости от предстоящих условий длительной эксплуатации; а срок для теплового извещателя, в нормативных документах, литературе о ПБ, обозначаемым ИП, принят не менее 10 лет; не составит труда.

Следует сказать, что в процессе выбора следует учитывать не только вид/тип теплового извещателя, но и то, что их температура срабатывания должна как минимум на 20℃ превышать максимально возможную в защищаемом помещении, пожарном отсеке/зоне при нормальных условиях.

Потому как срабатывает чувствительный элемент пожарного теплового извещателя, который собственно и является датчиком резкого, скачкообразного изменения температуры воздуха в защищаемых помещениях, они в соответствие НПБ 85-2000 делятся на три основные группы:

Максимальные

Реагируют на превышение заданного порогового/критичного значения температуры воздуха в объеме помещения, пожарного отсека, технологической коммуникации, ниши, шкафа, корпуса оборудования. Основанные на этом принципе действия самые первые «тепловики» не ушли в небытие.

 Подробный материал:

Максимально тепловые извещатели

Так, устаревший ДТЛ как птица Феникс возродился в ИП 104-1 – тепловом извещателе контактного типа, срабатывающем при расплавлении термочувствительного припоя при температуре около 72℃. В конструкции все тот же радикальный минимализм – две гибкие пластинки из металла, спаянные вместе и заключенные в пластиковый корпус без декоративных излишеств; соединения под винт для подключения в двухпроводной шлейф пожарной сигнализации, с питанием от ПКОП АПС/ОПС.

К сожалению, он, как и его предшественник ДТЛ является невосстанавливаемым извещателем АПС, но зато обладает и многими преимуществами перед более сложными изделиями многократного действия – низкой стоимостью, малым весом – всего 20 г, возможностью эксплуатации в крайне жестких условиях от – 50 до + 50℃, при высокой запыленности, загазованности, влажности воздуха до 95% при 35℃. Поэтому востребован, особенно для монтажа в запыленных, загазованных зданиях производственных цехов, гаражах автотранспортных предприятий, складских комплексах, с наличием пыли, муки, подобных летучих веществ. Выпускается многими отечественными производителями.

Кроме того, он может устанавливаться не только в помещениях с нормальной средой, но и категорий А, Б по взрывопожарной опасности, если включен в схему с приборами АПС, обеспечивающими искробезопасные условия эксплуатации установки/системы сигнализации защищаемого объекта.

Другой пример – это максимальные ИП 101-1А-А1/А3, срабатывающие при температуре +54–65℃ и 64–76℃, производства НПО «Сибирский Арсенал» из Новосибирска. Отличаются отличным качеством изготовления, гладким высококачественным пластиком корпуса, дизайном формы, наличием светового индикатора наличия питания в шлейфе ПС.

Хотя его цена несколько выше, чем у ИП 104-1 и подобных изделий, но очень востребован как специалистами проектных, монтажных организаций, выполняющих работы по защите системами АПС/АУПТ объектов, так и заказчиками за приятный внешний вид, подходящий для установки в помещениях административно-бытовых, офисных, торговых зданий.

Дифференциальные

Принцип действия – реакция на скорость резкого повышения температуры в защищаемом объеме пространства. Срабатывание зависит от заводских установок, варьирующихся скоростью изменения температуры от 3 до 30℃/мин или постепенного ее повышения порога в 30, 50, 100℃. По сути, были переходным вариантом изобретения/конструирования следующего широко используемого вида тепловых датчиков.

 Подробный материал:

Дифференциальные тепловые извещатели

Максимально-дифференциальные

Отличаются высокой чувствительностью за счет двойного принципа действия, когда срабатывание происходит из-за быстрого изменения температуры (дифференциальный) или достижения установленного критического/порогового значения (максимальный), что делает их наиболее современными устройствами обнаружения очага пожара даже по незначительному, по сравнению с традиционными видами изделий, выделению тепла на небольшой площади возгорания.

 Подробный материал:

Максимально-дифференциальный тепловые извещатели

Примеры распространенных максимально-дифференциальных извещателей, производимых сегодня в России:

• ИП 101-3А-А3R производства НПО «Сибирский Арсенал». Сообщение о пожаре формируется при повышении температуры больше, чем на 10℃ со скоростью более 5℃/мин или при достижении установленного критического значения 64-76℃ в двухпроводных шлейфах ПС напряжением 10–25 В. Совместим практически со всеми приборами АПС. Потребляемый ток 60мкА, интервал измерения температуры – 8 с. Эксплуатируется в условиях от – 30 до 55℃. Степень защиты – IP
• Миниатюрный МАК-ДМ исп. 1 производства НПП «Специнформатика-СИ» (Москва), он же ИП 101-18-А2R с весьма сходными данными по отношению к предыдущему изделию.
• Артон RTL–BR (Украина). Питание по двухпроводному шлейфу ПС 9–30 В. Температура срабатывания 69–85℃. Размеры 85 х 33 мм. Вес 50 г. Два световых индикатора – наличие электропитания/пожар. Характеризуется высокой устойчивостью к ложным срабатываниям даже в жестких условиях эксплуатации.

Автономные

Автономные тепловые извещатели пожарные

В отличие от их дымовых «собратьев», в основном защищающих жилые помещения зданий, не получили практически никакого распространения. О них даже нет упоминания в НПБ 66-97, регламентирующем требования, методы испытания автономных извещателей о пожаре.

Правда, есть два исключения из правил:

• Автономные комбинированные извещатели с наличием теплового канала, т.е. срабатывания на повышение температуры/ее критическое значение.
• Оригинальное сигнально-пусковое устройство УСПАА-1 для установок пожаротушения, работающее в автономном автоматическом режиме; разработанное, выпускаемое много лет производственным объединением «Спецавтоматика» из Бийска. Фактически это дифференциальный тепловой извещатель, переходящий тревожный режим при температуре воздуха в помещении до 60℃, а при ее быстром нарастании до 70℃ формируется пусковой ток на запуск модулей порошкового пожаротушения типа «Ураган», «Тунгус» и подобных им. Возможна эксплуатация в неотапливаемых помещениях – от – 40 до + 50℃. Защита устройства – IP Звуковая/световая индикация обо всех режимах работы, неисправности, разряда источников питания – двух плоских аккумуляторов типа CR 2032 напряжением 3 В, которых если не экономить на производителе, на практике хватает на 5 лет до замены. Устойчив к технологическим помехам.

 Более подробно Вы можете ознакомиться в нашей статье:

“Автономный пожарный извещатель: устройство, принцип работы и область применения“

Взрывозащищенные

Взрывозащищенные тепловые извещатели пожарные

Где необходимы такие устройства видно из названия. Опасность взрыва, последующего пожара в цехах, участках/зонах категорий А и Б всегда диктует весьма жесткие требования к конструкции, исполнению любого электрооборудования, включая слаботочное; к которым относятся приборы, извещатели, оповещатели о пожаре систем АПС.

Поэтому выпуском тепловых датчиков во взрывозащищенном исполнении занимаются многие компании, как специализирующиеся на аппаратуре ОПС, так и выпускающие промышленные приборы связи, контроля/управления, освещения, автоматики для опасных технологических производств:

• «МАК-1» исп.11 ИБ максимальный, 54–70℃. Используется для работы как во взрывопожароопасной, так и в обычной воздушной среде помещений, что, естественно, относится ко всем аналогичным датчикам других производителей. Степень защиты от взрыва – «0ExiaIICT6». Для эксплуатации в опасных зонах эксплуатируется совместно с приборами АПС соответствующего класса защиты, например, серии «Корунд» производства НПП «Специнформатика-СИ», связанных между собой искробезопасной цепью.
• ИП 103-1В, изготавливающийся НПК «Эталон» из Волгодонска, специализирующейся на производстве оборудования для нефтегазовой, химической промышленности. В защитной оболочке из нержавеющей стали в этом извещателе заключены два тепловых датчика с замкнутыми контактами реле. Может устанавливаться во любых взрывоопасных зонах согласно «ПУЭ».

Искробезопасные шлейфы с установленными в них тепловыми извещателями зависят как от взрывозащищенного исполнения извещателей (маркировка ИБ, Ex), а также от степени защиты приборов АПС, в искробезопасные шлейфы которых они включены.

 Большая статья по теме:

Извещатели пожарные взрывозащищенные

Адресно-аналоговые

Извещатели пожарные тепловые адресно-аналоговые

О том, что современные решения построения схем систем АПС все больше связаны с компьютерными технологиями, позволяющими вести куда более четкое, надежное обнаружение очагов пожара, наглядный полномасштабный контроль/управление за ситуацией на защищаемом объекте, написано немало. Тепловые извещатели, как составная часть адресно-аналоговых систем, можно показать на примере продукции НВП «Болид» (г. Королев), одним из первых в России ставшего выпускать всю линейку такого оборудования, как минимум не уступающего зарубежным аналогам:

С2000-ИП-03. Это максимально-дифференцированный адресно-аналоговый извещатель, в котором максимально реализованы многие желания разработчиков, специалистов монтажных, обслуживающих организаций: контроль работоспособности, занесение адреса в энергонезависимую память, цифровая обработка режимов изменения температуры и многое другое.

• Извещатели тепловые адресные представлены другим отличным изделием – С2000-ИП-ПА-03, являющимся также максимально-дифференцированным. К одному прибору «Сигнал-10» возможно подключение 10 шлейфов ПС по 10 извещателей в каждом, итого до 100 шт. Контроль/управление можно вести через сетевой контроллер ПКУ «С2000М» или ПК с установленным программным обеспечением АРМ «Орион», что значительно упрощает работу дежурного персонала, сотрудников служб охраны/безопасности предприятий/организаций.

Линейные

Линейные тепловые извещатели пожарные

Такие устройства были изобретены/сконструированы для защиты тех объектов, где установка традиционных точечных датчиков, включенных в шлейфы ПС, затруднена/невозможна из-за стесненности, например, в кабельных коллекторах/каналах; агрессивной среды, сильной запыленности/загрязненности в цехах химических и иных производств.

 Дополнительный материал:

Линейные пожарные извещатели

В качестве датчика линейного пожарного извещателя используются:

• Кабель «витая пара» с термочувствительным покрытием медных жил, количество которых от двух и больше. Степень защиты, устойчивости к агрессивной среды зависит от предстоящих условий эксплуатации. При тепловом воздействии происходит контакт токонесущих жил и прибор/блок обработки интерфейса определяет место короткого замыкания, выдавая сообщение.
• Сенсорный кабель со встроенными электронными датчиками. Здесь дело до короткого замыкания не доходит, вполне достаточно резкого изменения сопротивления датчиков в месте теплового воздействия, затем следует анализ этой информации приемным блоком, выдача тревожного сообщения.
• Оптический кабель, реагирующий на изменении прозрачности при нарастании температуры в месте нагрева, которое определяется приемно-контрольной аппаратурой/прибором по мощности прямого/отраженного света.

Подобные изделия производятся как зарубежными, так и отечественными компаниями. Например, линейный извещатель ИПЛТ 68/155 ЕРС от группы компаний «Пожтехника» (Москва). Обладающий высокой чувствительностью по всей длине, которая может достигать 1220 (!) м. Диаметр – 4 мм, Цвет – красный. Напряжение – 40 В. Кабель устойчив к влажности, пыли, химическим реагентам. Рабочий диапазон – от – 40 до + 46℃. Возможность выбора шести температур срабатывания.

Многоточечные

Многоточечные тепловые извещатели пожарные

Это нечто среднее между точечными и линейными датчиками резкого изменения температуры. Ближе к сенсорным линейным устройствам, но выделено производителями в отдельный вид.

Состоят из следующих элементов для работы установки/системы АПС:

• Измерительной цепи точечных чувствительных элементов (термопар) с дискретным расположением.
• Блока согласования/контроля, анализирующего амплитуду изменения температурного режима по всей длине цепи, с формированием извещения «Пожар» при превышении заданных критических значений.

Пример такого изделия – УС-ТК-24 во взрывозащищенном исполнении производства НПК «Эталон» (Волгодонск).

Различные типы термодатчиков | Блог системного анализа

Ключевые выводы

• Устройство, измеряющее температуру системы или пространства, называется термодатчиком.

• Термопары

  являются наиболее часто используемыми термодатчиками в промышленности, автомобилестроении и потребительском оборудовании.

• ИК-датчики

  — это электронные датчики, определяющие температуру путем испускания ИК-излучения.

Бесконтактный термометр относится к типу термодатчиков

Термодатчики есть везде: в наших чайниках, холодильниках, микроволновых печах и водонагревателях. На протяжении всей пандемии COVID-19 для проверки температуры использовались бесконтактные термодатчики. Термодатчики также присутствуют в медицинских системах, кухонных комбайнах, бойлерах и нефтехимических системах. Учитывая широкий спектр их применения, существует множество типов термодатчиков, различающихся по своей чувствительности и точности. Давайте обсудим несколько распространенных типов термодатчиков и важную роль, которую они играют в электронике.

Роль термодатчиков

Большинство электронных компонентов рассчитаны на работу в определенном диапазоне температур. Однако производительность электронного компонента может ухудшиться при повышении температуры окружающей среды. Когда температура превышает допустимый максимальный предел, компонент повреждается из-за нагрева или теплового разгона. Из-за этого тепловые характеристики играют важную роль при выборе компонентов электронных схем. В автомобильной, промышленной и потребительской электронике производительность и надежность поддерживаются с помощью термодатчиков.

Типы термодатчиков

Все термодатчики измеряют температуру системы или пространства. Их основная цель — предотвратить перегрев систем и компенсировать изменения электрических параметров, зависящие от температуры. Конкретный тип термодатчика выбирается в зависимости от чувствительности и точности, требуемой в системе. Термодатчики можно классифицировать как:

Термопары

Термопара представляет собой нелинейный термодатчик. Чувствительность и температурные диапазоны термопары варьируются в зависимости от типов металлов, связанных вместе. Точность термопар очень низкая, но они обеспечивают широкий рабочий диапазон от -200 ℃ до 1750 ℃.

Термопары являются наиболее часто используемыми термодатчиками в промышленности, автомобилестроении и потребительском оборудовании. Они работают по принципу эффекта Зеебека — явления, при котором разница температур между двумя разнородными металлическими проводами создает разницу напряжений. Разность напряжений пропорциональна изменению температуры. Для преобразования разности напряжений в измерения температуры используется справочная таблица.

Термометры сопротивления (RTD)

В термометрах сопротивления изменение сопротивления используется для измерения температуры. RTD требуют, чтобы материалы имели четко определенную зависимость сопротивления от температуры. Платина является лучшим материалом для RTD из-за ее линейной зависимости между изменением сопротивления и изменением температуры. Платиновые термометры сопротивления стабильны, точны и воспроизводимы в измерениях с рабочим диапазоном от -270 ℃ до 850 ℃. Другими материалами, используемыми в RTD, являются никель и медь, но с этими металлами точность ниже.

Термисторы

Как и термометры сопротивления, термисторы также используют сопротивление при измерении температуры. Термисторы используют полимерные или керамические материалы вместо платины и меди, что делает их более дешевыми, но менее точными, чем RTD. Существует два типа термисторов:

1. Термисторы с отрицательным температурным коэффициентом (NTC) — В термисторах этого типа изменение сопротивления обратно пропорционально изменению температуры.
2. Термисторы с положительным температурным коэффициентом (PTC) — В термисторе этого типа изменение сопротивления прямо пропорционально изменению температуры.

Термометры

Термометры используются для измерения температуры любых стеклянных твердых тел или жидкостей. Измерения температуры пропорциональны изменению объема чувствительного элемента температуры, заполненного внутри термометра. Точность термометра зависит от размера устройства и жидкости, используемой в качестве чувствительного элемента температуры.

Инфракрасные (ИК) датчики

ИК-датчики — это электронные датчики, определяющие температуру путем испускания ИК-излучения. Это термодатчики бесконтактного типа. В ИК-датчиках пользователь выбирает компромисс между стоимостью и точностью; чем выше стоимость ИК-датчика, тем выше его точность.

Полупроводниковые термодатчики

Полупроводниковые термодатчики доступны в виде интегральных схем датчиков температуры. Эти ИС обнаруживают изменение температуры по изменению выходных величин, таких как ток, напряжение, сопротивление и т. д. ИС полупроводниковых термодатчиков обладают высокой точностью и линейностью в диапазоне температур от 55℃ до 155℃.

Четкое понимание типов термодатчиков необходимо для выбора подходящего термодатчика для вашего приложения без ущерба для точности и чувствительности. Программное обеспечение Cadence, такое как Celsius Thermal Solver, представленное в видео ниже, может помочь вам в тепловом анализе электронных плат.

Подпишитесь на нашу рассылку, чтобы быть в курсе последних обновлений. Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, поговорите с нашей командой экспертов.

Свяжитесь с нами

Решение задач электромагнитного, электронного, теплового и электромеханического моделирования, чтобы ваша система работала в широком диапазоне условий эксплуатации.

Посетите вебсайт Больше контента от Cadence System Analysis

Доступ к электронной книге

Melexis ИС датчика температуры I Melexis

• Дом
• Продукты
  • ИС датчика тока ИС встроенного драйвера двигателя ИС драйвера вентилятора и насоса ИС индуктивного датчика положения ИС защелки и переключателя ИС интеллектуального светодиодного драйвера ИС магнитного датчика положения ИС оптического датчика ИС предварительного драйвера ИС датчика давления ИС датчика скорости ИС датчика температуры ИС приемопередатчика
• Приложения
• Технические переговоры
• Техническая информация
  • Симулятор датчика токаЭкологические формыФункциональная безопасностьОбработка и сборка интегральных схемСимулятор магнитного дизайнаПрограммирование и программные средстваКачествоРекомендуемые третьи стороныУстойчивое развитие
• Карьера
• Контакт
  • Контакт по охране окружающей средыОбщий контактКонтакты по связям с инвесторамиОфисы и офисы Контакты для прессыПредставители и дистрибьюторыКонтакты по продажамТехнический запрос Разрешение на возврат материалов
• Более.
