Типы датчиков движения. Датчики движения: типы, принцип работы и особенности применения — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают основные типы датчиков движения. Как работают инфракрасные, ультразвуковые и микроволновые датчики. Где лучше всего устанавливать датчики движения в доме. На что обратить внимание при выборе датчика движения.

Содержание

Что такое датчик движения и для чего он нужен

Датчик движения — это устройство, которое обнаруживает перемещение объектов в зоне своего действия и подает соответствующий сигнал. Основные сферы применения датчиков движения:

Охранные системы и сигнализации
Автоматическое управление освещением
Системы «умный дом»
Автоматическое открывание дверей
Экономия электроэнергии

Датчики движения позволяют повысить безопасность и комфорт, а также оптимизировать энергопотребление. Как выбрать подходящий датчик движения для конкретных задач? Разберемся в основных типах и принципах работы этих устройств.

Основные типы датчиков движения

Существует несколько основных технологий, используемых в датчиках движения:

1. Инфракрасные (ИК) датчики

Принцип работы: регистрируют изменения инфракрасного (теплового) излучения окружающих объектов.

Особенности:

Реагируют только на объекты, имеющие собственную температуру
Могут работать через препятствия из стекла и пластика
Безопасны для здоровья
Чувствительны к прямым солнечным лучам

2. Ультразвуковые датчики

Принцип работы: излучают ультразвуковые волны и анализируют их отражение от объектов.

Особенности:

Могут обнаруживать объекты из любых материалов
Работают в условиях высокой влажности и запыленности
Имеют ограниченный радиус действия
Могут вызывать дискомфорт у домашних животных

3. Микроволновые (СВЧ) датчики

Принцип работы: излучают электромагнитные волны СВЧ-диапазона и регистрируют их отражение.

Особенности:

Имеют большой радиус действия
Могут обнаруживать движение за тонкими преградами

Чувствительны даже к небольшим движениям
Могут создавать помехи для электронных устройств

Как работает инфракрасный датчик движения

Инфракрасные датчики являются наиболее распространенным типом датчиков движения. Рассмотрим подробнее принцип их работы:

Внутри датчика находится чувствительный ИК-сенсор
Перед сенсором расположена система линз или сегментированных зеркал
Линзы фокусируют ИК-излучение от объектов на сенсор
При движении теплого объекта меняется картина ИК-излучения
Сенсор регистрирует эти изменения и подает сигнал

Чем больше линз в системе, тем выше чувствительность датчика. А чем больше площадь линз — тем шире угол обзора.

Преимущества и недостатки разных типов датчиков

У каждого типа датчиков движения есть свои плюсы и минусы. Сравним основные характеристики:

Тип датчика	Преимущества	Недостатки
Инфракрасный	— Безопасность для здоровья — Низкое энергопотребление — Простота настройки	— Ложные срабатывания от солнца — Ограниченный радиус действия
Ультразвуковой	— Работа в сложных условиях — Обнаружение любых объектов	— Небольшой радиус действия — Влияние на животных
Микроволновый	— Большой радиус действия — Высокая чувствительность	— Высокая стоимость — Возможные помехи

Где лучше устанавливать датчики движения

Правильное размещение датчиков движения — ключ к эффективной работе системы. Рекомендуемые места установки:

Входные зоны (прихожая, тамбур)
Коридоры и лестницы
Большие помещения (гостиная, холл)

Углы комнат на высоте 2-2,5 м
Места вероятного проникновения (окна первого этажа)

При установке важно учитывать особенности помещения и выбранного типа датчика. Например, ИК-датчики не стоит размещать напротив окон или кондиционеров.

Как выбрать датчик движения для дома

При выборе датчика движения следует учитывать несколько ключевых параметров:

Тип датчика — зависит от условий эксплуатации и требуемой чувствительности
Радиус и угол обнаружения — определяют зону покрытия
Защита от ложных срабатываний — важна для уличных датчиков
Энергопотребление — критично для автономных устройств
Дополнительные функции — подсветка, регулировка чувствительности и т.д.

Для большинства домашних применений оптимальным выбором будут инфракрасные датчики движения. Они надежны, безопасны и просты в настройке.

Заключение

Датчики движения — эффективный инструмент для повышения безопасности и комфорта в доме. Понимание принципов работы разных типов датчиков поможет выбрать оптимальное решение для конкретных задач. При правильном выборе и установке датчики движения станут надежными помощниками в создании современной системы домашней автоматизации.

разновидности, принцип работы, преимущества и недостатки

Успешный бизнес заключается в оптимизации расходов на его ведение, увеличение доходности собственного дела, поэтому понятие экономии в данном случае играет ключевую роль в успешности всего предприятия. Это правило, в частности, подтверждается словами американского миллиардера и филантропа Уоррена Баффета, он писал о том, что каждый сэкономленный доллар равен тому доллару, который был заработан. Датчики движения позволяют существенно увеличить экономию электрической энергии. Благодаря этому использование подобного оборудования в системах, выполняющих автоматическое управление освещением, выглядит наиболее целесообразным. Однако стоит выяснить, какие датчики наиболее оптимальны для установки в подобные системы, и на какие виды они подразделяются.

Датчики движения – технические устройства, используемые для фиксации изменения положения объектов или людей в определённом радиусе, контролируемом устройством. Данные устройства имеют разные форм‐факторы и отличаются видами и способами инсталляции. Основной принцип работы заключается в том, что устройство осуществляет фиксацию изменений принимаемых и посылаемых электромагнитных волн или температуры движущихся объектов наблюдения. Подобный принцип работы позволяет использовать устройства в охранных системах, а также системах управления автоматическим включением и отключением света. В них наибольшее распространение получили датчики движения инфракрасного типа.

Разновидности датчиков движения, область их использования

Инсталляция датчиков освещения осуществляется на участках, в которых допускается краткосрочное включение и отключение электрического освещения. К таким локациям относятся складские помещения, дворы жилых домов, автомобильные подземные и надземные парковки, подвалы и коридоры. Условно датчики освещения делят по области их установки на внутренние и соответственно наружные или уличные.

В свою очередь датчики, используемые для работы с системами уличного освещения, делятся на периферийные и периметрические. Второй тип используется для выполнения распознавания движения объектов в определённом диапазоне и инсталлируется по периметру контролируемой области. В свою очередь периферийные датчики освещения монтируют на фасадах зданий, ограждениях. Такие устройства распознавания движения срабатывают при условии, что объект наблюдения пересечёт границы радиуса действия фиксирующего устройства.

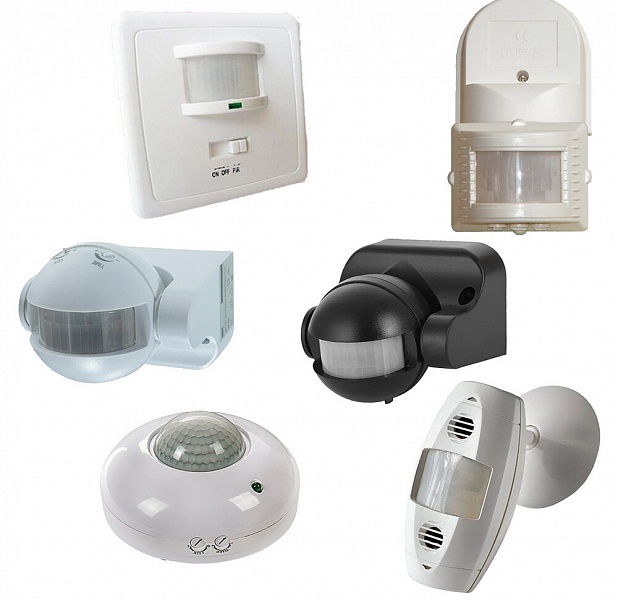

Датчики освещения, используемые для распознавания движения внутри зданий, делят по способу установки:

Встроенные
Настенные
Накладные
Потолочные

Датчики, фиксирующие движение, также подразделяются на устройства по типу излучения. Выделяют инфракрасные, микроволновые и ультразвуковые датчики. По способу получения сигнала от наблюдаемых объектов выделяют устройства активного и пассивного типа. Так, активные датчики выполняют регистрацию сигнала, который отражается от объекта наблюдения, а пассивные осуществляют фиксацию собственного ИК излучения. Что касается способов получения и отправки сигнала, то датчик активного типа работает посредством использования особого приёмника и излучателя. Пассивный датчик функционирует без дополнительных приспособлений: его отличают высокая надёжность, эксплуатационная долговечность, прочность корпуса и сравнительно невысокая стоимость.

Датчики ультразвукового типа

Устройства данного типа относятся к активному классу датчиков и отличаются относительной дешевизной. Функционируют ультразвуковые датчики посредством распространения звуковых волн на всю площадь контролируемой зоны. Частота издаваемых сигналов варьируется в пределах диапазона от 20 000 до 60 000 Гц соответственно. При функционировании УД соблюдается эффект Доплера, а фиксация движения объекта становится причиной выполнения частотного сдвига сигнала отражённого типа регистрируемого и сравниваемого датчиков. К классу ультразвуковых датчиков относят парковочные системы помощи водителям, а также автомобильные сигнализации.

Что касается ряда достоинств УД, то к ним относят адаптированность к высокому запылению, чёткое срабатывание на движение, происходящее в зоне наблюдения, невысокую цену, низкие критерии требований к условиям эксплуатации.

Что касается недостатков устройств этого класса, то таковыми являются ограниченная дальность действия, чрезмерно высокая чувствительность, приводящая к срабатыванию при быстрых или резких движениях.

Микроволновые датчики

Устройства фиксации движения, обладающие принципом работы, аналогичным функционированию ультразвуковых датчиков. Движение фиксируется посредством регистраций изменений значений частоты и длины волны излучения. Однако вместо звуковых волн излучаются волны электромагнитные, частота которых не превышает показателя в 5,8 гГц.

К преимуществам микроволновых датчиков можно отнести высокую точность срабатывания, чувствительность к движению объектов, которые находятся за небольшими препятствиями: тонкими стенами, дверьми или стёклами окон. Датчики, как правило, имеют компактные габаритные размеры и большой радиус действия. К недостаткам относят высокую стоимость устройств, кроме того, высокая чувствительность является и недостатком таких датчиков: часто фиксируются неверные срабатывания устройств. Эти минусы являются определяющим фактором того, что в системах, управляющих освещением, датчики микроволнового типа практически не используются.

Инфракрасные датчики

К наиболее часто используемому оборудованию, предназначенному для фиксации движения объектов в наблюдаемых локациях, относят инфракрасные датчики. Они наиболее оптимально подходят для работы в составе систем управления освещением автоматического действия и реагируют только на людей или животных. ИК датчики просты в настройке и эксплуатации, обладают возможностью с лёгкостью установить требуемые углы обнаружения и дальность действия сигнала. Немаловажное преимущество такого оборудования также заключено в том, что оно полностью безопасно для здоровья людей или животных.

Пассивные ИК датчики максимально безвредны для здоровья, так как они сами не излучают никаких волн, а только принимают их.

К минусам использования ИК датчиков относят малую точность работы при попадании прямых солнечных лучей или функционирования рядом находящихся электрических приборов. Также важный аспект: установка датчиков может осуществляться вдали от отопительных и кондиционирующих систем (это связано с тем, что потоки тёплого воздуха могут привести к неверным срабатываниям).

Проблемы с работой ИК датчика: фиксации движения могут возникнуть из‐за большого количества паутины, расположенной непосредственно перед фиксирующим устройством. Это связано с тем, что паутина отражает сигнал, что приводит к ложному включению света.

Использование датчиков движения при организации освещения на разных типах объектов обуславливается высокой экономией и последующим получением выгоды после инсталляции подобных устройств. Чтобы максимизировать экономию, к выбору датчиков следует отнестись с должным вниманием, в противном случае установка такого оборудования может нисколько не сэкономить бюджет или стартовые вложения, а только усугубить расходы и доставить дискомфорт.

Датчики движения | Основные виды и их особенности, области применения

Датчик движения — это устройство для получения информации о состоянии контролируемой им системы, преобразующее данные об изменении характеристик исследуемой области в сигнал, удобный для дальнейшего использования.

Если говорить бытовым языком, датчик движения определяет наличие перемещений в видимой ему зоне и в случае обнаружения, выполняет заложенную в нем функцию, чаще всего подает напряжение на один из своих контактов или же наоборот — размыкает выходные контакты.

Краткая обзорная статья, о датчика движения, где мы писали, что это такое, где используется и для чего, доступна ЗДЕСЬ. Сейчас же, мы поговорим о них чуть более детально.

В повседневной жизни датчики движения чаще всего используются в:

1. Охранных системах, сигнализациях, системах контроле доступа (в том числе автомобильных)

2. Управлении освещением

3. Системах умного дома, для управления различными устройствами вентиляции, кондиционирования, автоматического открывания дверей и т.п.
Под понятием «датчик движения» или «датчик присутствия», часто скрываются устройства совершенно разного принципа действия, выполняющие единую задачу, только различными способами.

В настоящее время наибольшее распространение получили следующие виды датчиков движения:

1.Инфракрасные датчики движения (ИК)

2. Ультразвуковые датчики движения (УЗ)

3. Микроволновые датчики движения (СВЧ)

4. Комбинированные датчики движения

Каждый из этих типов датчиков движения имеет свои сильные и слабые стороны и используется в различных ситуациях и условиях. Основные характеристики свойственные всем датчикам движения такие как: способы установки, подключения, форм-фатор и другие, мы описывали в статье:

RozetkaOnline. ru

Датчики движения для дома | Советы по выбору

Полезная информация о различных характеристиках датчиков движения, которые нужно учитывать при выборе и приобретении.

Раздел:Статьи

А теперь давайте рассмотрим подробнее каждый из типов датчиков движения, принцип их действия, особенности эксплуатации, варианты использования и области применения.

Инфракрасные (ИК) датчики движения

Принцип Действия Инфракрасного датчика движения

Принцип работы инфракрасных датчиков движения заключается в обнаружении изменений инфракрасного (теплового) излучения окружающих объектов.

Каждый объект имеющий температуру испускает инфракрасное излучение, которое через систему линз или специальных вогнутых сегментированных зеркал, попадает на расположенный внутри датчика движения чувствительный сенсор, регистрирующий это.

Как работает инфракрасный датчик движения?

Когда объект движется, его ИК излучение поочередно фокусируется различными линзами системы на сенсоре (количество линз обычно варьируется от двадцати до шестидесяти штук), это и является сигналом к выполнению заложенной в датчике функции. Чем больше линз в системе датчика движения – тем выше его чувствительность. Так же, чем больше площадь поверхности системы линз – тем шире зона охвата у датчика движения.

Основные недостатки инфракрасных датчиков движения:

— Возможность ложных срабатываний. Из-за того, что датчик реагирует на любые ИК (тепловые) излучения, могут случаться ложные срабатывания даже на теплый воздух, поступающий из кондиционера, радиаторов отопления и т.п.

— Снижена точность работы на улице. Из-за воздействия окружающих факторов, таких как прямой солнечный свет, осадки и т.п.

— Относительно небольшой диапазон рабочих температур

— Не обнаруживает объекты облаченные/покрытые не пропускающими ИК — излучение материалами

Плюсы инфракрасных датчиков движения:

— Возможность довольно точной регулировки дальности и угла обнаружения движущихся объектов

— Удобен в использовании вне помещений т. к. реагирует лишь на объекты имеющие собственную температуру.

— При работе абсолютно безопасны для здоровья человека или домашних питомцев, т.к. работает как «приемник», ничего не излучая

Подробное описание установки и подключения инфракрасного датчика движения описано в нашей статье :

RozetkaOnline.ru

Подключение датчика движения | Фото-инструкция

Подробная пошаговая фото-инструкция — Подключение датчика движения

Раздел:Инструкции

Ультразвуковые (УЗ) датчики движения

Принцип действия ультразвукового датчика движения

Принцип работы ультразвукового датчика движения заключается в исследовании окружающего пространства с помощью звуковых волн, частотой находящейся за пределами слышимости человеческим ухом – ультразвуком. При обнаружении изменения частоты отраженного сигнала, в следствии движения объектов, датчик запускает заложенную в нее функцию.

Как работает ультразвуковой датчик движения?

Внутри ультразвукового датчика движения расположен генератор звуковых волн (в зависимости от производителя и модели обычно генерируется частота звуковой волны 20-60 кГц), которые излучаются в зоне действия датчика и отражаясь от окружающих объектов поступают обратно в приемник.

Когда в зоне обнаружения ультразвукового датчика движения появляется движущийся объект, частота отраженной от объекта волны изменяется (эффект Доплера), что регистрируется приемником датчика и от него поступает сигнал на выполнение заложенной в ультразвуковой датчик движения функции, это может быть включение освещения или разрыв сигнальной сети охранной системы.

Особо широкое применение ультразвуковые датчики движения получили в автомобильной промышленности: в системах автоматической парковки, в так называемых «парктрониках», а также системах контроля за «слепыми» зонами. В доме хорошо проявляют себя в обнаружении движений в достаточно длинных коридорах, на лестницах и т. п.

Основные недостатки ультразвуковых датчиков движения:

— Многие домашние животные слышат ультразвуковые частоты, на которых работает датчик движения, что зачастую вызывает у них сильный дискомфорт

— Относительно невысокая дальность действия

— Срабатывает только на достаточно резкие перемещения, если двигаться совсем плавно – возможно обмануть ультразвуковой датчик движения

Преимущества ультразвуковых датчиков движения:

— Относительно невысокая стоимость

— Не подвергаются влиянию окружающей среды

— Определяют движение вне зависимости от материала объекта

— Имеют высокую работоспособность в условиях высокой влажности или запылённости

— Не зависят от влияния температуры окружающей среды или объектов

Микроволновые (СВЧ) датчики движения

Принцип действия микроволнового датчика движения

Микроволновый датчик движения излучает высокочастотные электромагнитные волны (частота волн может быть различной в зависимости от производителя, обычно она составляет 5,8ГГц), которые отражаясь от окружающих объектов регистрируются сенсором и в случае обнаружения малейших изменений отраженных электромагнитных волн, микропроцессор устройства приводит в действие заложенную в него функцию.

Как работает микроволновой датчик движения?

Работа ультразвукового датчика движения во многом схожа с описанным выше ультразвуковым датчиком движения и основана на взаимодействии микроволновых волн с материалом и использовании эффекта Доплера — изменение частоты волны, отраженной от движущихся объектов. Само название «микроволновый» говорит о том, что он работает в диапазоне сверхвысоких частот, его длина волны в приблизительном диапазоне от одного миллиметра до одного метра.

Когда в зоне обнаружение микроволнового датчика движения появляется перемещающийся токопроводящий объект, это регистрируется им и сразу поступает сигнал на выполнение встроенной в него функции.

Основные недостатки ультразвуковых датчиков движения:

— Имеет более высокую стоимость относительно датчиков других типов с аналогичными показателями

— Возможность ложных срабатываний, из-за движений вне необходимой зоны наблюдения, за окном и т. п.

— СВЧ излучение небезопасно для здоровья человека, необходимо выбирать микроволновые датчики движения с малой мощностью излучения. Согласно заключениям организаций, изучающих влияния СВЧ излучения на организм человека (Всемирная Организация Здравоохранения, Международная Комиссия по Защите от Неионизирующего Излучения и некоторых других), безопасным для человека является непрерывное излучение с плотностью мощности до 1 мВт/см2.

Преимущества микроволновых датчиков движения:

— Датчик способен обнаруживать объекты за разнообразными диэлектрическими или слабо проводящими ток препятствиями: тонкими стенами, дверьми, стеклами и т.п.

— Работоспособность датчика не зависит от температуры окружающей среды или объектов

— Микроволновый датчик движения способен реагировать на самые незначительные движения объекта

— Датчик обладает более компактными размерами

— Может иметь несколько независимых зон обнаружения

Комбинированные датчики движения

Принцип действия комбинированных датчиков движения

Комбинированные датчики движения совмещают в себе сразу несколько технологий обнаружения движений, например, инфракрасный датчик и микроволновой. Это наиболее удачное решение если требуется наиболее точное определение перемещений в зоне действия датчика. Несколько параллельно работающих каналов обнаружения движений, делают работу такого датчика максимально продуктивной, ведь они дополняют друг друга, замещая недостатки одних технологий – достоинствами других.

Руководство для начинающих по датчикам движения

Руководство для начинающих по датчикам движения | СейфВайс перейти к основному содержанию Искать:

Автор Кейси Тросс

Исследователь и писатель

7 марта 2023 г.

Датчик движения (или детектор движения) является стержнем вашей системы безопасности, потому что он обнаруживает, когда кто-то находится в вашем доме, когда этого не должно быть. Датчик движения использует одну или несколько технологий для обнаружения движения в области.

Когда датчик обнаруживает движение, он отправляет сигнал на панель управления вашей системы безопасности, которая подключается к вашему центру мониторинга. Это предупреждает вас и центр мониторинга о потенциальной угрозе в вашем доме.

Ответы на ваши вопросы о датчиках движения

Роль датчиков движения
Типы датчиков движения
Специализированные датчики движения

Где разместить датчики движения0020

Как установить датчики движения
Дополнительные советы по установке
Другое применение

Лучшая профессиональная охрана дома

Безопасность дома Vivint

4.5

Мониторинг начинается с

29,99 $

/мес

Передовые технологии умного дома

Индивидуальные пакеты

Смарт-камера дверного звонка для обнаружения скрытников

Посмотреть пакеты

Позвонить 855-813-7566

Профессиональная установка по сравнению с самостоятельной установкой

Если вы хотите убедиться, что ваши датчики движения находятся во всех нужных местах, не упадут со стены и смогут справиться с вашими активными домашними животными, выберите профессионально установленную систему. как Vivint ваш лучший выбор.

Роль датчиков движения в домашней безопасности

Основной целью обнаружения движения является обнаружение злоумышленника и отправка предупреждения на вашу панель управления, которая оповещает ваш центр мониторинга.

Датчики работают, когда вас нет дома или когда вы сообщаете системе, что вас нет дома. Вы даже можете запрограммировать некоторые системы безопасности на запись событий с помощью камеры видеонаблюдения при наличии движения.

Датчики движения Сторожевая охрана, готовая реагировать на различные ситуации , такие как движение в вашей гостиной, открытие или закрытие окон или дверей или разбитие окна.

Вот некоторые распространенные способы использования датчиков движения:

Оповещение в случае нарушения вашим подростком комендантского часа
Активировать дверной звонок , когда кто-то подходит к входной двери
Предупреждать , когда дети входят в запретные зоны в доме, такие как подвал, тренажерный зал или аптечка
Экономия энергии за счет использования освещения с датчиком движения в незанятых помещениях
Уведомлять вас , если домашние животные входят в запрещенные для них места

Типы датчиков движения

Пассивный инфракрасный датчик (PIR)

Наружный пассивный инфракрасный датчик

Пассивный инфракрасный датчик обнаруживает тепло тела (инфракрасную энергию), отслеживая изменения температуры. Это наиболее широко используемый датчик движения в системах домашней безопасности. Когда вы ставите систему на охрану, это активирует датчики движения, чтобы сообщать о возможных угрозах.

Когда датчик движения PIR прогреется, он может обнаруживают тепло и движение в окружающих областях, создавая защитную «сетку». Если движущийся объект блокирует слишком много зон сетки и уровни энергии инфракрасного излучения быстро меняются, инфракрасный датчик вызывает тревогу.

Микроволны (МВт)

Датчик этого типа посылает микроволновые импульсы и измеряет отражения от движущихся объектов . ¹ Они охватывают большую площадь, чем инфракрасные датчики, но более дороги и уязвимы для электрических помех.

Датчики движения с двойной технологией

Некоторые датчики движения могут комбинировать несколько методов обнаружения в попытке уменьшить количество ложных тревог . Например, датчик с двойной технологией нередко сочетает в себе пассивный инфракрасный (PIR) датчик с микроволновым датчиком.

Каждый тип датчика работает в разных областях спектра (от пассивного до активного). Датчики движения с двойной технологией не так часто вызывают ложную тревогу, как датчики других типов, потому что оба датчика должны сработать, чтобы подать сигнал тревоги . Однако это не означает, что они никогда не вызывают ложных срабатываний.

Менее распространенные типы детекторов движения

Зональные отражающие датчики излучают инфракрасные лучи от светодиода и используют отражение этих лучей для измерения расстояния до человека или объекта, позволяя обнаруживать, когда объект перемещается в пределах обозначенный район.
Ультразвуковые датчики движения измеряют отражение от движущихся объектов с помощью импульсов ультразвуковых волн.
Вибрационные датчики движения обнаруживают небольшие вибрации, которые вызывают люди, передвигаясь по комнате. Хотя их можно купить, их также легко приготовить дома. В самодельном датчике вибрации используется небольшой груз на рычаге, который при вибрации активирует аварийный выключатель. Самодельные датчики движения могут работать, но они также могут быть ненадежными.

Специализированные датчики движения

Контактные датчики (дверные/оконные)

Доступный комплект домашней безопасности

Wyze Home Monitoring

4.1

Начиная с

99,98 $

В комплект входят 2 контактных датчика и 1 датчик движения

Посмотреть на Amazon

Прочитать обзор

Прайс-лист на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.

Контактные датчики используют магнит для определения движения двери или окна. Когда датчик и соответствующий магнит раздвигаются при открывании двери или окна , датчик вызывает тревогу, когда охранная система поставлена на охрану.

Датчики движения для защиты от домашних животных

Система безопасности для домашних животных

Vivint

4,5

Начиная с

29,99 $

3

/мес.

855-813-7566

Большинство пассивных инфракрасных датчиков могут игнорировать животных до определенного веса. Датчик движения с двойной технологией более устойчив к ложным срабатываниям домашних животных, поскольку требует, чтобы два датчика срабатывали определенным образом.

Регулируемая чувствительность

Некоторые датчики движения, невосприимчивые к животным, имеют регулируемый уровень чувствительности для домов с энергичными домашними животными.

Видеодатчики движения

Видеокамера с датчиком движения

Arlo Pro 4

4,55

$199,99

Посмотреть на Amazon

Цена на сайте Amazon.com Прочитайте полный отказ от ответственности.

Многие камеры видеонаблюдения используют расширенную обработку сигнала ², чтобы начать запись при обнаружении движения. Камеры, управляемые датчиками движения, могут сэкономить место в памяти , не записывая сотни часов бесполезного материала — они фиксируют только важные вещи.

Как установить датчик движения

Внутренняя камера с датчиком движения

1. Распакуйте датчик движения

В комплект датчика движения должны входить некоторые инструкции и крепежные детали. Если в вашем устройстве есть отдельные батареи, самое время поместить их в датчик движения.

2. Определитесь с местом

Прежде чем устанавливать датчик движения, вам следует подумать о наиболее эффективном размещении датчика:

Углы — идеальное место , потому что вы можете расположить инфракрасные датчики так, чтобы они покрывали большую часть площади. Большинство конструкций датчиков движения имеют скошенные края с отверстиями для винтов, поэтому они прекрасно вписываются в угол комнаты.

Закрепите детектор движения высоко на стене , чтобы обеспечить наилучший охват, но не устанавливайте его над большими предметами мебели, такими как книжная полка или развлекательный центр, поскольку это ограничивает диапазон пассивного инфракрасного излучения.
Установите датчик движения напротив главного входа — это относится к каждой комнате или коридору, где вы размещаете эти датчики, чтобы они могли сразу обнаружить злоумышленников.

3. Установите датчик

Пассивные инфракрасные датчики имеют малый вес, поэтому вам не придется беспокоиться об анкерах или шпильках для гипсокартона. Обычная отвертка должна помочь, но электрическая отвертка или дрель могут ускорить процесс.

Большинство детекторов движения имеют монтажный кронштейн, который выдвигается из основного корпуса устройства, так что вы можете сначала прикрутить его к стене, а затем защелкнуть датчик движения обратно. Это также облегчает снятие детектора движения со стены во время обслуживание. Другие инфракрасные датчики могут потребовать полной разборки для монтажа.

4. Подключите датчик к системе

Следуйте инструкциям производителя, чтобы подключить датчик движения к системе. Большинство самодельных систем проведут вас через этот процесс, часто используя основную клавиатуру или мобильное приложение для настройки и настройки детекторов движения.

Датчик движения Z-Wave

Aeotec TriSensor

$64,99

Посмотреть на Amazon

Цена на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.

Если у вас есть интеллектуальные датчики движения, такие как Z-Wave с питанием Aeotec TriSensor (около 45 долларов США), вы можете подключить его к источникам света и другим интеллектуальным устройствам через интеллектуальный концентратор, такой как SmartThings, чтобы свет включался при движении. Вы даже можете использовать приложение смарт-концентратора, чтобы запланировать оповещения о движении на свои мобильные устройства, когда движение происходит в определенное время дня или ночи.

5. Настройте параметры обнаружения движения

Большинство детекторов движения имеют три основных настройки при постановке системы на охрану:

В мгновенном режиме любое движение вызывает тревогу.
В режиме задержки на вход датчик работает с задержкой — даже если он обнаруживает движение, у вас есть примерно 30–60 секунд, чтобы снять систему с охраны до срабатывания тревоги.
Режим слежения за интерьером работает с задержкой на вход, но только тогда, когда первым срабатывает дверной контакт — хотя он подает мгновенный сигнал тревоги, если обнаруживает движение в доме без срабатывания дверного контакта.

6. Обслуживание детектора движения

Со временем пыль и мусор могут собираться на экране датчика движения и мешать инфракрасному излучению, делая его менее эффективным при обнаружении движения. Протирайте его не реже одного раза в пару месяцев сухой или слегка влажной салфеткой из микрофибры.

Если вы решили покрасить стену рядом с датчиком движения, обязательно сначала снимите датчик. Если на пассивный инфракрасный датчик движения попала краска, его необходимо заменить.

Дополнительные советы по установке датчиков движения

Датчик движения, невосприимчивый к животным

Детектор движения Bosch TriTech

46,95 $

Посмотреть на Amazon

Цена на Amazon. com на дату публикации. Прочитайте полный отказ от ответственности.

Учитывайте размер ваших питомцев

Датчики движения с иммунитетом к животным невосприимчивы к домашним животным только при правильном их использовании, но даже в этом случае они могут создавать ложные срабатывания при определенных условиях.

Многие датчики иммунитета к домашним животным используют рейтинги, связанные с весом животного, но даже маленькие домашние животные могут активировать их с достаточной вертикальностью. Если вашему питомцу нравится практиковать прыжки в высоту, это может спровоцировать ложную тревогу.

Это особенно важно, если у вас есть активные датчики возле лестничной клетки. В нижней части лестницы датчик воспринимает вашего питомца как мышь, но к тому времени, когда ваш питомец достигает вершины, датчик может увидеть слона.

Выступы уменьшают дальность действия

При установке светодиодных датчиков движения или камер снаружи имейте в виду, что их установка под навесом (например, навесом для машины) может уменьшить их дальность действия.

Точно так же, как ваше поле зрения уменьшается, когда вы носите шляпу с полями или козырьком, выступ может блокировать 180-градусный угол срабатывания детектора движения, превращая его в 9Угол обзора 0 градусов.

Не блокируйте инфракрасное излучение

Датчики движения подобны фонарикам, испускающим луч света, но с обнаружением движения инфракрасными энергетическими волнами вместо световых волн. Точно так же, как свет ярче ближе к лампочке, инфракрасное излучение плотнее ближе к устройству и распространяется дальше.

Волны детектора движения не могут проникать сквозь стены или другие твердые предметы, такие как мебель. Когда вы настраиваете датчик движения, представьте, что это свет на стене. Все, что создает тень от этого источника света. также может блокировать способность датчика движения покрывать затененную область.

Световые выключатели с датчиком движения не все одинаковы

Выбирая выключатели с датчиком движения для использования в помещении, помните, что не все выключатели с датчиком движения работают одинаково.

Датчик присутствия автоматически включается, когда вы входите в комнату, и выключается, когда вы выходите.
Датчик отсутствия воздуха выключает свет, когда комната пуста, но вы должны его включить.
Датчики диммера настраиваются для включения света с разными уровнями яркости.

Такие бренды, как Lutron, предлагают выключатели света с датчиками движения, которые доступны во всех трех вариантах, поэтому вы можете выбрать тот, который подходит именно вам.

Другое применение датчиков движения

Датчики движения используются не только для домашней безопасности. Многие промышленные области используют их на сборочных линиях, чтобы отслеживать количество продукции и отключать опасное оборудование, если человек подходит слишком близко.

Вот несколько других применений датчиков движения

Для открытия и закрытия автоматических дверей
Для включения и выключения автоматических водопроводных кранов и туалетов
Включать свет , когда человек входит в комнату
Для управления дисплеями банкомата
У автоматических касс
Для некоторых парковочных метров

Итоговое слово

Датчики движения — это не просто дополнительная функция системы безопасности, они необходимы. Без датчиков не было бы способа обнаружить злоумышленников.

Надеюсь, наш гид рассказал вам о роли датчика движения в обеспечении безопасности вашего дома, о различных технологиях, используемых для обнаружения движения, и о том, как правильно установить датчики, чтобы они могли выполнять свою работу. Чтобы получить помощь в изучении вариантов домашней безопасности, ознакомьтесь с нашей статьей о лучших системах домашней безопасности.

Для чего нужны датчики движения?

В дополнение к некоторым изящным коммерческим приложениям датчики движения обычно используются в домашних системах безопасности, чтобы предупредить вас (или ваших профессиональных мониторов) о чьем-то присутствии.

Наружный датчик движения может активировать сирену или систему сигнализации, чтобы заставить нежелательных посетителей убежать. Вы также можете разместить датчики движения рядом с бассейном или сараем для инструментов, чтобы ваши дети не попали в опасную ситуацию.
Видеокамера дверного звонка со встроенным датчиком движения подскажет, когда придет курьер или посетитель.
Внутренняя камера с датчиком движения может начать записывать милые моменты с вашими домашними животными или предупреждать вас о том, что ваш малыш карабкается в кроватку.
Некоторые видеорегистраторы даже оснащены датчиками движения, которые запускают запись, когда другой автомобиль приближается к вашему припаркованному автомобилю.

Нет предела возможностям! Просто убедитесь, что вы придерживаетесь датчиков движения с самоконтролем, если вы не используете их для обнаружения взлома или другого опасного сценария.

Сколько датчиков движения мне нужно?

Зависит от того, чего вы хотите добиться, и от угла обзора детектора движения. Прочтите наше руководство по размещению датчика движения для получения дополнительной информации.

Какие бывают датчики движения?

Это общие типы датчиков движения:

Пассивный инфракрасный датчик
Микроволновый датчик
Двойной технологический датчик движения
Отражающий датчик площади
Ультразвуковой сенсор
SENTION DESTROR
.

Статьи по теме SafeWise

Как работает датчик движения?
Лучшие камеры видеонаблюдения с датчиком движения
Дешевые детекторы движения
Лучшие подъездные датчики и сигнализация

Источники

Том Харрис, HowStuffWorks, «Как работает охранная сигнализация», февраль 2002 г. По состоянию на 7 марта 2023 г.
Тим О’Лири, Security Info Watch, «Разбираемся с датчиками движения», октябрь 2008 г. По состоянию на 7 марта 2023 г.
Digikey, «Руководство по проектированию Panasonic Electric Works», январь 2005 г. По состоянию на 7 марта 2023 г.

Заявление об отказе от ответственности

Цены и наличие продуктов указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на Amazon во время покупки, будет применяться к покупке этого продукта. Safewise.com использует платные ссылки Amazon.

Некоторый контент, который появляется на этом сайте, получен от Amazon. Этот контент предоставляется «как есть» и может быть изменен или удален в любое время.

Сравните лучшие системы домашней безопасности

6 $29.9/мес. Данные на дату публикации 9000.

Предложения и доступность могут различаться в зависимости от местоположения и могут быть изменены. SafeWise.com использует платные ссылки Amazon.

Автор:

Кейси Тросс

Кейси является обученным членом группы реагирования на чрезвычайные ситуации (CERT) и внештатным автором с опытом работы в области обеспечения готовности к чрезвычайным ситуациям и безопасности. Как мать четверых детей, в том числе двоих подростков, Кейси знает, с какими проблемами безопасности сталкиваются родители, воспитывая технически подкованных детей в подключенном мире, и она любит исследовать новейшие варианты безопасности для своей семьи и для читателей SafeWise.

Подробнее

Последние статьи

27.03.2023

Лучшая защита от кражи личных данных в 2023 году

Мы изучили предложения пяти ведущих служб защиты от кражи личных данных, включая антивирусы…

О
Контакты
Пресса
Блог
Предложения

Домашняя безопасность
Интернет-безопасность
Домашняя безопасность
Семейная безопасность
Безопасность пожилых людей

Безопасность автомобиля
Умный дом
Аварийная подготовка
Безопасность домашних животных
Личная безопасность

Берегите себя!

Подпишитесь на SafeWise, чтобы получать новости о безопасности, выпусках продуктов и предложениях!

Регистрируясь, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности | Настройки файлов cookie

Вернуться к началу

Типы датчиков движения: Работа и их применение

Различные типы датчиков движения обычно используются в системах безопасности. Они работают на разных принципах и используются в самых разных приложениях. Типичное использование может быть во внешних дверных проемах или окнах здания для наблюдения за территорией вокруг здания. При обнаружении движения они генерируют электрический сигнал, на основании которого предпринимаются определенные действия.

Некоторые работают так же, как военный радар-сканер, в то время как другие работают на основе вибрации, инфракрасного излучения и даже звука. Все эти различные типы датчиков имеют разные сильные и слабые стороны, которые важно учитывать при принятии решения о выборе датчика обнаружения движения частиц.

Датчики движения классифицируются в зависимости от того, как они обнаруживают движение тела. Эти две классификации перечислены ниже с кратким объяснением их работы

Активные детекторы

Активные детекторы также известны как радарные датчики движения. Сенсоры активного детектора излучают радиоволны/микроволны по комнате или другому месту, которые ударяются о близлежащие объекты и отражают их обратно на сенсорный детектор.

Когда в это время объект движется в области, контролируемой датчиком движения, датчик ищет доплеровский (частотный) сдвиг волны, когда она возвращается к детектору датчика, что указывает на то, что волна ударила движущийся объект. Датчик движения способен распознавать эти изменения и отправлять электрический сигнал в систему сигнализации, свет или другие типы устройств, подключенных к датчику движения.

Работа активного датчика движения.

Датчик движения способен распознавать эти изменения и отправлять электрический сигнал в систему сигнализации, свет или другие устройства, подключенные к датчику движения.

Активные датчики, которые используют микроволны для обнаружения движения, в основном используются в таких приложениях, как автоматические двери в торговых центрах и аналогичных приложениях, но также могут быть найдены в системах охранной сигнализации домов и в системах внутреннего освещения.

Активные датчики движения не подходят для наружного освещения или подобных применений, поскольку активный датчик может обнаружить движение случайных объектов, таких как развеваемые ветром предметы, мелкие животные и даже более крупные насекомые, что приведет к срабатыванию молнии.

Пассивные датчики

Пассивные датчики движения противоположны активным датчикам, они ничего не посылают, а просто обнаруживают инфракрасную энергию. Инфракрасные (тепловые) уровни энергии обнаруживаются пассивными детекторами. Пассивные датчики сканируют помещение или территорию, устанавливается инфракрасное тепло, которое излучается живыми существами.

Работа пассивного датчика движения

На самом деле тепло излучается любым объектом с температурой выше абсолютного нуля. Когда объект входит в зону обнаружения пассивного датчика, он обнаруживает тепло, излучаемое этим объектом, и активирует сигнал тревоги или включает свет или любое другое приложение.

Эти датчики не были бы эффективными, если бы они могли быть активированы небольшим животным или насекомым, которые перемещаются в диапазоне обнаружения, однако большинство пассивных датчиков можно настроить на улавливание движения объекта с определенным уровнем излучаемого тепла, например, настроить датчик так, чтобы он улавливал движения только людей.

Комбинированные (гибридные) датчики

Комбинированный или гибридный датчик движения представляет собой комбинацию активных и пассивных датчиков. Он активирует свет или сигнализацию только в том случае, когда движение зафиксировано как активными, так и пассивными датчиками. Комбинированные датчики полезны для систем сигнализации, чтобы уменьшить вероятность ложных срабатываний тревоги.

Однако у этой технологии есть и недостатки. Он не может обеспечить такой же уровень безопасности, как отдельные инфракрасные и микроволновые датчики, потому что тревога срабатывает только при обнаружении движения обоими датчиками.

Так, например, если грабитель знает, как сбежать от одного из датчиков, его движение будет зафиксировано только одним датчиком, но не другим датчиком, в это время не будет посылаться сигнал в систему охранной сигнализации, и она не будет включен. Самый популярный тип датчиков с двойной технологией сочетает в себе инфракрасный и микроволновый датчики.

Так, например, если грабитель знает, как сбежать от одного из датчиков, его движение будет зафиксировано только одним датчиком, но не другим датчиком, в это время не будет посылаться сигнал в систему охранной сигнализации, и она не будет включен. Самый популярный тип датчика с двойной технологией сочетает в себе датчик PIR и микроволновый датчик.

Датчики движения бывают разных форм и размеров. Ниже мы объясняем несколько примеров.

Пассивные инфракрасные датчики (PIR)

Это некоторые из широко используемых в настоящее время датчиков, которые можно найти во многих системах домашней безопасности. Пассивные инфракрасные детекторы отслеживают изменения уровня энергии инфракрасного излучения, вызванные движением объектов (людей, домашних животных и т. д.).

Пассивные инфракрасные датчики (PIR)

Датчик движения PIR очень легко блокируется переменными источниками тепла и солнечным светом, поэтому датчик движения PIR больше подходит для обнаружения движения в закрытых помещениях.

Активные инфракрасные датчики

Предназначены для подачи электрического сигнала, который подключается к детектору света. Как только луч прерывается, он может включить сигнал тревоги датчика движения.

Активный инфракрасный датчик

Активные инфракрасные датчики используют двухлучевую передачу в качестве конструкции, одна сторона передатчика для излучения инфракрасного излучения, а другая сторона с приемником для приема ИК, подходит для наружной точки- обнаружение прерывания до точки.

9Датчики движения 0002 с активным инфракрасным лучом в основном устанавливаются снаружи, поскольку для обнаружения используются теории передатчика и приемника. Важно, чтобы луч прошел через зону обнаружения и достиг приемника.

Ультразвуковой датчик

Эти типы датчиков движения доступны как в активном, так и в пассивном исполнении. Теоретически ультразвуковой детектор посылает высокочастотные звуковые волны, которые отражаются обратно к датчику. В случае прерывания звуковых волн активный ультразвуковой датчик может подать сигнал тревоги.

Ультразвуковой мини-детектор движения

Применение датчиков движения

Некоторые из основных областей применения детекторов движения включают:

Сигнализация вторжения
Автоматические ворота для билетов
Освещение прихожей
Охранное освещение
Сушилки для рук
Автоматические двери
Ультразвуковые датчики используются для срабатывания камеры безопасности дома и для фотосъемки дикой природы.
Активные инфракрасные датчики, используемые для индикации наличия продуктов на конвейерных лентах

Ниже приведены некоторые практические применения активных и пассивных датчиков движения.

Контроллер уровня жидкости, использующий ультразвуковые датчики

На приведенном ниже рисунке показано, как работает контроллер уровня жидкости, использующий ультразвуковой датчик, для контроля уровня жидкости в баке с помощью двигателя, определяющего предварительно заданные пределы жидкости.

Контроллер уровня жидкости с ультразвуковыми датчиками по

Когда жидкость в баке достигает нижнего и верхнего пределов, ультразвуковой датчик определяет эти пределы и отправляет сигналы на микроконтроллер. Микроконтроллер запрограммирован таким образом, что он управляет реле для управления насосом на основе сигналов предельного состояния от ультразвукового датчика.

Перейдите по этой ссылке, чтобы узнать больше о датчиках MCQ. , открытие и закрытие двери.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Бренд	Лучшее для	Ежемесячная стоимость	Стоимость начального оборудования	Требуется контракт	Совместимость с умным домом	Узнать больше	Читать обзор
Vivint	Лучший комбинезон	$599.00	No *	Amazon, Google, Z-Wave	View packages	Read review
SimpliSafe	Budget pick	$17. 99/mo.	$245.00	No	Amazon, Google	View packages	Read review
ADT	Most experienced	$28.99/mo.	$ 0,00	Да	Amazon, Google, Z-Wave	View Packages	Read Review
05444. COVE
0544444. 9063. 9063 9063 9063 9063.	Quote required	No	Amazon, Google	View packages	Read review
ADT Self Setup	Best optional monitoring	$19.99/мес.	199,15 $	Нет	Amazon, Google, Z-Wave	Посмотреть пакеты	Прочитать отзыв

Что такое датчик движения и для чего он нужен

Основные типы датчиков движения

1. Инфракрасные (ИК) датчики

2. Ультразвуковые датчики

3. Микроволновые (СВЧ) датчики

Как работает инфракрасный датчик движения

Преимущества и недостатки разных типов датчиков

Где лучше устанавливать датчики движения

Как выбрать датчик движения для дома

Заключение

разновидности, принцип работы, преимущества и недостатки

Разновидности датчиков движения, область их использования

Датчики ультразвукового типа

Микроволновые датчики

Инфракрасные датчики

Датчики движения | Основные виды и их особенности, области применения

Ультразвуковые (УЗ) датчики движения

Преимущества микроволновых датчиков движения:

Руководство для начинающих по датчикам движения

Ответы на ваши вопросы о датчиках движения

Роль датчиков движения в домашней безопасности

Типы датчиков движения

Пассивный инфракрасный датчик (PIR)

Микроволны (МВт)

Датчики движения с двойной технологией

Менее распространенные типы детекторов движения

Специализированные датчики движения

Контактные датчики (дверные/оконные)

Датчики движения для защиты от домашних животных

3

Видеодатчики движения

Рекомендации по монтажу датчиков

Советы по размещению

Как установить датчик движения

1. Распакуйте датчик движения

2. Определитесь с местом

3. Установите датчик

4. Подключите датчик к системе

5. Настройте параметры обнаружения движения

6. Обслуживание детектора движения

Дополнительные советы по установке датчиков движения

Учитывайте размер ваших питомцев

Выступы уменьшают дальность действия

Не блокируйте инфракрасное излучение

Световые выключатели с датчиком движения не все одинаковы

Другое применение датчиков движения

Итоговое слово

Статьи по теме SafeWise

Источники

Заявление об отказе от ответственности

Сравните лучшие системы домашней безопасности

Последние статьи

Типы датчиков движения: Работа и их применение

Активные детекторы

Пассивные датчики

Комбинированные (гибридные) датчики

Пассивные инфракрасные датчики (PIR)

Активные инфракрасные датчики

Ультразвуковой датчик

Применение датчиков движения

Контроллер уровня жидкости, использующий ультразвуковые датчики

Похожие записи

Датчик вентилятора ваз 2106. Датчик вентилятора ВАЗ 2106: особенности, устройство и замена

Распиновка датчика скорости ваз 2115. Датчик скорости ВАЗ 2115: расположение, принцип работы и замена

Принцип работы термодатчика. Датчики температуры: типы, принципы работы и применение в геотехническом мониторинге

Добавить комментарий Отменить ответ
