Как работает выключатель с датчиком движения. Какие бывают типы датчиков движения. Где лучше всего устанавливать такие выключатели. На что обратить внимание при выборе и монтаже. Как правильно настроить датчик движения.
Принцип работы выключателя с датчиком движения

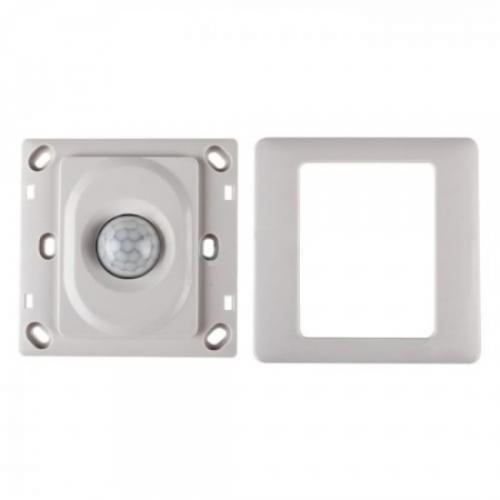

Выключатель с датчиком движения представляет собой комбинированное устройство, которое автоматически включает и выключает освещение при обнаружении движения в контролируемой зоне. Принцип его работы заключается в следующем:
- Когда в зоне обнаружения нет движения, электрическая цепь разомкнута и свет выключен.
- При появлении движения датчик срабатывает и замыкает цепь, включая свет.
- Пока в зоне обнаружения есть движение, цепь остается замкнутой и свет горит.
- После прекращения движения и истечения заданной задержки цепь размыкается и свет гаснет.
Такой принцип работы позволяет экономить электроэнергию и повышает комфорт использования освещения. Часто датчик движения дополняется фотореле, чтобы исключить включение света при достаточной естественной освещенности.
Типы датчиков движения в выключателях
Существует несколько основных типов датчиков движения, которые используются в автоматических выключателях:
Инфракрасные (пассивные) датчики
Реагируют на тепловое излучение движущихся объектов. Являются наиболее распространенным и недорогим вариантом. Отличаются простотой и надежностью, но могут давать ложные срабатывания от источников тепла.
Ультразвуковые (активные) датчики
Излучают ультразвуковые волны и анализируют их отражение. Способны обнаруживать даже незначительные движения. Не рекомендуются для жилых помещений из-за постоянного излучения.
Микроволновые (активные) датчики
Работают по принципу радара, излучая микроволны. Имеют большую зону обнаружения, но также не рекомендованы для жилых помещений.
Комбинированные датчики
Сочетают несколько технологий обнаружения, что повышает точность срабатывания и снижает количество ложных включений. Являются наиболее надежным, но и дорогим вариантом.
Где лучше всего устанавливать выключатели с датчиком движения
Автоматические выключатели с датчиками движения целесообразно устанавливать в следующих местах:
- Коридоры и лестничные площадки многоквартирных домов
- Подвалы, кладовки, гаражи
- Санузлы и ванные комнаты
- Прихожие квартир и частных домов
- Террасы и веранды
- Подъездные пути и парковки
Такие выключатели особенно удобны в местах, где свет нужен периодически и на короткое время. Они избавляют от необходимости искать выключатель в темноте и позволяют экономить электроэнергию.
Важные параметры при выборе выключателя с датчиком движения
При выборе автоматического выключателя с датчиком движения следует обратить внимание на следующие характеристики:
Угол обзора датчика
Может составлять от 10 до 360 градусов. Чем больше угол, тем большую зону способен контролировать один датчик. Для небольших помещений достаточно 120-180 градусов, для открытых пространств лучше выбирать датчики с углом обзора 360 градусов.
Дальность обнаружения
Определяет максимальное расстояние, на котором датчик способен фиксировать движение. Для небольших помещений достаточно 5-7 метров, для больших пространств может потребоваться дальность 10-12 метров и более.
Максимальная мощность нагрузки
Показывает, какую суммарную мощность осветительных приборов способен коммутировать выключатель. Для большинства бытовых применений достаточно 300-500 Вт, для управления группой светильников может потребоваться до 1000 Вт и более.
Степень защиты IP
Характеризует защищенность устройства от пыли и влаги. Для установки внутри помещений достаточно IP44, для наружного монтажа рекомендуется выбирать датчики со степенью защиты IP55 и выше.
Особенности монтажа и настройки датчика движения
При установке и настройке выключателя с датчиком движения важно учитывать следующие моменты:- Датчик должен быть направлен на зону, где ожидается движение людей.
- Следует избегать установки датчика напротив окон и источников тепла, чтобы исключить ложные срабатывания.
- Высота установки обычно составляет 2-2,5 метра от пола.
- Необходимо правильно настроить чувствительность, время задержки выключения и порог срабатывания по освещенности.
Большинство современных датчиков движения имеют регуляторы для настройки этих параметров:
- TIME — время задержки выключения (обычно от нескольких секунд до 10-15 минут)
- LUX — порог срабатывания по уровню освещенности
- SENS — чувствительность датчика
Правильная настройка этих параметров позволяет добиться оптимальной работы устройства в конкретных условиях.
Схемы подключения выключателя с датчиком движения
Существует несколько вариантов подключения выключателя с датчиком движения:
Простая схема
Датчик движения включается непосредственно в разрыв фазного провода между источником питания и осветительным прибором. Подходит для случаев, когда не требуется ручное управление.
Схема с дополнительным выключателем
Позволяет комбинировать автоматическое и ручное управление освещением. Обычный выключатель устанавливается перед датчиком движения.
Параллельное подключение нескольких датчиков
Используется для контроля больших помещений или сложной конфигурации. Несколько датчиков подключаются параллельно к одной нагрузке.
При монтаже важно соблюдать правила электробезопасности и производить все работы при отключенном напряжении.
Преимущества использования выключателей с датчиком движения
Установка выключателей с датчиками движения имеет ряд существенных преимуществ:
- Экономия электроэнергии за счет автоматического выключения света
- Повышение комфорта использования освещения
- Увеличение безопасности за счет автоматического включения света
- Продление срока службы ламп благодаря отсутствию частых включений вручную
- Возможность интеграции в системы умного дома
Эти преимущества делают выключатели с датчиками движения популярным выбором как для жилых, так и для коммерческих помещений.
Как выбрать и установить выключатель с датчиком движения света
Чтобы упростить себе жизнь и снизить затраты на электричество, хозяева часто устанавливают в своих домах разные системы автоматического управления светом. Одно из таких электронных устройств – это выключатель с датчиком движения (ДД), включающий освещение без участия человека при вхождении того в комнату.
А когда в помещении никого нет, этот прибор сам же и выключает лампочки. Установить такой девайс несложно, а пользы от него масса. Мы расскажем о том, как грамотно подобрать интеллектуальное устройство, в какой порядке и где закрепить.
Содержание статьи:
- Как работает выключатель с ДД?
- Разновидности датчиков движения
- Выбор оптимального места установки
- Технические параметры и настройка
- Принципиальные схемы монтажа
- Выводы и полезное видео по теме
Как работает выключатель с ДД?
Под автоматическим выключателем с бесконтактным сенсором движения подразумевается комбинированный электроприбор, реагирующий на перемещение кого-либо в определенной зоне контроля.
Он подходит для установки в закрытых помещениях и на улице. Надо лишь грамотно выбирать степень его защищенности по IP.
Это может быть как блок управления только с датчиком, так и дополненное клавишным выключателем устройство. Однако в первом случае самостоятельно рукой включить освещение, хлопнув по клавише на стене, не получится. Об этой особенности бесконтактной автоматики забывать не стоит.
В идеале датчик движения лучше всего дополнять обычным клавишным выключателем, абсолютная автоматизация всего и вся при сбоях в электронике может доставить массу хлопот
Модельный ряд рассматриваемых приборов огромен. В магазинах электротехники есть варианты с разными типами детекторов и различной компоновкой. При выборе подобного выключателя самое важное – это заранее определиться с местом его монтажа.
В одних случаях больше подойдет комбинированная модель в одном корпусе, а в других придется брать несколько самостоятельных устройств и соединять их между собой проводами.
Работает выключатель освещения с сенсором движения следующим образом:
- когда в зоне наблюдения движущихся объектов нет, устройство размыкает цепь питания;
- при входе в зону человека происходит срабатывание датчика, который замыкает контур электропитания лампочек;
- пока в пределах действия сенсора кто-либо перемещается, цепь остается замкнутой;
- после выхода всех из контролируемого помещения (или площадки на улице) происходит обратное размыкание контура с выключением света.
Чтобы попусту не жечь электричество днем, такой выключатель нередко дополняется еще и фотодатчиком контроля уровня освещенности. В этом случае, пока солнечного света достаточно, прибор срабатывать и включать электролампочки не будет.
Если помимо датчика движения выбранный выключатель оснастить и фотореле, то в дневное время освещение включаться не будет даже при появлении в комнате человека
Устанавливаются выключатели с датчиком движения для управления светом в следующих зонах:
- на лестничных клетках и в коридорах многоквартирных домов;
- в подвалах, кладовках и гаражах, где естественного света нет вовсе, а кнопку обычного выключателя в темноте найти сложно;
- в туалетах и санузлах для повышения комфортности пользования сантехникой спросонья по ночам;
- в частных коттеджах, построенных по технологии «умный дом».
Нередко такой прибор является частью охранной системы. В этом случае при нефункционирующей сигнализации сенсор работает на включение/выключение света, а при задействованной – отслеживает проникновение в охраняемое помещение посторонних.
Разновидности датчиков движения
Чтобы классифицировать приборы, определим два основных фактора: наличие и тип сенсорного устройства, а также особенности монтажа.
Главный элемент в рассматриваемом автоматическом выключателе – это датчик движения. Существует несколько его разновидностей, основанных на разных физических законах.
При этом результат во всех случаях одинаков: при появлении объекта в контролируемой зоне происходит срабатывание сенсора и замыкание контактов питающей приборы освещения цепи.
Наиболее распространенным датчиком движения является инфракрасный – он ничего не излучает, относительно дешев и может монтироваться не только в помещении, но и на улице
Датчики движения для автоматического включения и выключения света бывают:
- Акустические.
- Инфракрасные.
- Ультразвуковые.
- Микроволновые.
Первые две категории сенсоров относятся к пассивным приборам, они ничего не излучают. Детекторы двух оставшихся разновидностей – устройства активные.
Эти варианты посылают в помещение волны различной длины, а уже по характеру их отражения определяют наличие или отсутствие новых объектов в зоне своего действия.
Оборудование «активного» класса с излучателем и приемником стоит дороже «пассивных» моделей. Приборы более сложны конструктивно, но обладают низким уровнем ложных срабатываний. Пассивные устройства в этом отношении сильно уступают активным аналогам, зато дешевле конкурентов.
Акустические датчики срабатывают от звуков открывающихся дверей, стука каблуков и просто резких хлопков. Этот вариант лучше всего брать для коридоров общественных зданий.
Оптимально он подойдет и в качестве дополнения к иным сенсорам, чтобы свет можно было включать хлопаньем ладошек. В одиночку его ставить в частном доме не рекомендуется. Слишком много будет ложных реагирований на различные резкие звуки.
Инфракрасные датчики рассчитаны на срабатывание от тепла человека. Но они также реагируют на животных и на нагретые радиаторы. Их необходимо тщательно настраивать, а зону действия устанавливать так, чтобы в нее не попадали батареи отопления.
Это наиболее простой, долговечный и дешевый сенсорный датчик для автоматического управления светом.
Принцип действия у/з датчиков. Ультразвуковые и микроволновые сенсоры схожи по принципу действия, у них лишь разный диапазон излучаемых волн
Работающие за счет излучения микроволн и ультразвука датчики устанавливать в жилых помещениях не рекомендуется. Человек их воздействие почувствовать не способен, но оно есть, а пользы от него точно нет. Замечено, что на это излучение часто в резко негативной форме реагируют домашние животные.
Подобные излучатели больше подходят для паркингов или открытых территорий. При этом активные датчики движения еще и имеют ограниченную дальность действия.
При организации контроля за большой по площади зоной ультразвуковых приборов устанавливать придется немало. Плюс многие из них срабатывает только при резких движениях. Медленно идущий человек может вовсе “выпасть” из поля их действия.
Идеальный вариант – это комбинированный сенсор с несколькими способами обнаружения входящих в контролируемую зону людей.
Он надежней и реже ошибочно срабатывает. Однако за эту безошибочность заплатить придется немало, так как подобные датчики стоят заведомо дороже обычных аналогов.
Выбор оптимального места установки
Если клавишный выключатель идет сразу с датчиком в одном корпусе, то он рассчитан на настенный монтаж. Однако если сенсоры поставляются в разобранном комплекте или приобретаются вовсе отдельно, то их можно установить не только на стене, но и на потолке. Причем потолочный вариант зачастую предпочтителен, так как охватывает большую территорию.
Место установки напрямую зависит от указанного в техпаспорте угла обзора, на который рассчитан датчик движения для выключателя света
Каждый сенсорный прибор имеет собственный угол обзора в пределах от 10 до 360 градусов. Если у него данный параметр меньше 360о, то отслеживать движения датчик сможет только в узком секторе наблюдения. В этом случае в помещении придется ставить несколько устройств слежения, чтобы они охватывали все нужное пространство.
Широкоугольные и круговые детекторы стоят дороже тех, что рассчитаны на небольшой угол охвата. Однако вторых для полного контроля за комнатой может потребоваться слишком много. Здесь важно все тщательно взвесить и просчитать, прежде чем идти в магазин за расходными материалами.
Если выключатель ставится в небольшой комнате с одной дверью, то с узким сектором обзора вполне хватит. Его надо будет лишь точно навести на вход и установить в настройках максимально возможное время включения света.
Еще один момент – это наличие у детектора движения «глухой зоны» по высоте. При монтаже надо внимательно изучить паспорт, чтобы правильно выставить направление работы датчика.
Плюс еще есть ограничения по дальности зоны обнаружения. Для веранд или длинных коридоров рекомендуется выбирать дальнобойные приборы. Однако помните, что при большой области контроля они могут начать слишком часто срабатывать не тогда, когда надо.
Технические параметры и настройка
Большинство моделей выключателей света с датчиком движения рассчитаны на прямое подключение осветительных приборов к сети 220 Вольт.
Фактически это стандартное клавишное устройство включения света, но дополненное детектором и платой автоматики.
Сенсоры движения могут быть запитаны напрямую от электросети 220 В, батареек и через блок питания 12 В – первый вариант требует большего количества проводов, но надежней и предпочтительней
У каждой модели рассматриваемого выключателя в паспорте указан параметр – максимальная подключаемая мощность. Он отражает суммарную мощность подключаемых ламп. Если прибор берется на группу фонарей в ограде у коттеджа, то эта величина должна быть в районе 1000 Вт.
В противном случае он перегорит при первом же включении. Для установки в комнатах частого дома или квартиры с избытком хватит и девайса на 300–500 Вт.
С правилами подключения датчика движения к обслуживаемому им прибору освещения , содержание которой посвящено разбору этого непростого вопроса.
Степень защиты по минимум должна быть IP44. Для отапливаемых помещений в коттедже этого вполне хватит. Но для установки на улице или в санузле лучше взять с IP «55», «56» или выше.
Как правило, оснащенный датчиком движения выключатель на корпусе имеет три регулятора настройки:
- «TIME» – время срабатывания на выключение света после ухода человека из помещения.
- «LUX» («DAY_LIGHT») – чувствительность на освещенность (при наличии фотореле).
- «SENSE» – чувствительность на движение (температуру в случае с инфракрасным сенсором).
Первый параметр может варьироваться от 0 до 10 минут. Если узкий датчик нацелен только на дверь в кладовке, то эту регулировку лучше выставить на максимум. Тогда при заходе в «мертвую зону» можно будет не опасаться, что свет выключится в самое неподходящее время. При этом 5–10-ти минут для взятия чего-либо с полки в чулане вполне достаточно.
Чувствительность на срабатывания от движения и степень освещенности выставляются методом проб. Здесь сказывается уровень инсоляции, наличие животных в доме и радиаторов отопления рядом, и даже качающихся деревьев поблизости. Если ложных срабатываний происходит слишком много, то постепенно этот параметр нужно снизить и довести до оптимальных значений.
Принципиальные схемы монтажа
Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.
Простейшая схема с датчиком движения, но без клавишного выключателя – свет включаться будет только от встроенного в прибор сенсора
Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.
Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.
Две схемы с разными способами подсоединения клавишного выключателя в контур с нагрузкой (электроприбором освещения) и сенсором движения
Если требуется установить несколько детекторов, то они между собой соединяются параллельно.
На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести .
Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.
Большинство быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.
Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут «гореть» столь часто, как без подобного защитного устройства.
С маркировкой и правилами подбора умных выключателей ознакомит , прочесть которую мы настойчиво советуем.
Выводы и полезное видео по теме
Чтобы вам проще было разобраться во всех особенностях выбора и монтажа рассматриваемых приборов, мы сделали для вас подборку видеоматериалов. В них все объяснено подробно и обстоятельно.
Ролик #1. Нюансы подключения датчика движения и стандартного выключателя с клавишей:
Ролик #2. Обзор сенсоров для комбинированных автоматических выключателей освещения:
Ролик #3. Описание схем подключения:
Автоматические «выключатели», имеющие в своем составе датчик движения, предельно просты в монтаже. При этом экономия электроэнергии от их использования существенна. Кроме того, они делают дом более комфортным для проживания.
С установкой таких автоматических устройств медлить не стоит. Все сделать можно самостоятельно, без привлечения высококвалифицированных электриков.
Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о том, как выбирали умный выключатель для собственного дома/квартиры/офиса. Делитесь полезными сведениями с посетителями сайта.
Выключатель с датчиком движения: монтаж, подключение
Для снижения энергозатрат и более комфортного освещения многие часто используют в своем доме различные системы управления освещением. Основным устройством, выступающим в роли триггера для освещения, является выключатель с датчиком движения (далее — ДД). Благодаря ему при включённой клавише выключателя свет может выключаться, если движения в комнате нет, и включаться, когда движение зафиксировано.
Принцип работы выключателя с ДД
Выключатель с датчиком движения (ДД) — это комбинированный электроприбор, способный реагировать на перемещаемый субъект в подконтрольной сенсору зоне.
Его можно установить в закрытых домах и на улице. Уличные выбираются исходя из требуемой степени защищенности (то есть, IP).
В качестве такого электроприбора выступает блок управления с датчиком и сопряженный с ним клавишный выключатель. Чтобы техника не подвергалась потенциальным неисправностям, рекомендовано ДД комбинировать с обычным клавишным выключателем. Если же это проигнорировать и использовать только ДД напрямую, тогда неисправность в автоматизации может добавить достаточно хлопот для жителей дома.
Выбирая электроприбор, нужно заранее определиться с его монтажным местом. Возможно понадобится комбинированная модель в едином корпусе. Или же ваш случай рекомендует взять два отдельных прибора и соединить их проводами.
На торговых площадках электротехники достаточно много, поэтому подобрать нужный вариант всегда реально.
Принцип работы выключателя света с датчиком движения:
- Если в наблюдаемой зоне нет передвижения, электрическая цепь девайса разомкнута.
- Когда в отслеживаемую зону входит человек (замечается факт движения), сенсор срабатывает и переставляет контакт для замыкания цепи питания, что разрешает светодиодам включаться.
- Пока в отслеживаемой датчиком комнате находится человек, цепь остается замкнутой. Также, для поддержки ее в замкнутом состоянии может использоваться задержка отключения, регулируемая таймером.
- Когда из подконтрольной зоны выходит человек, контур размыкается, лампочка не получает электропитание и перестает гореть.
Это экономит электроэнергию и позволяет получать освещение, когда нужно и где нужно. Но чтобы сэкономить на электроэнергии еще больше, можно объединить датчик движения и датчик освещенности для включения и отключения освещения (на схеме ниже обозначен как фотореле). Когда света хватает на подконтрольном объекте или на улице от солнца, сенсор не работает и не активирует освещение. Как только фотореле «разрешит» работу датчика при слабом освещении, то штатная работа ДД станет задействована полноценно.
Места установки
Датчик движения с выключателем часто устанавливаются для освещения в следующих местах:
- В гаражах, кладовых /подвальных помещениях и коридорах. В таких помещениях в целом темно и не всегда, сразу, реально отыскать кнопку для включения света.
- В многоэтажных домах на лестничных площадках.
- В туалетах и ванных комнатах, чтобы было комфортнее заходить в санузлы ночью.
- В квартирах и таунхаусах, когда приборы движения подключены к технологии «Smart Home».
Часто выключатель и детектор движения выступает частью системы безопасности. Когда сигнализация снята с охраны, ДД детектирует движение, чтобы активировать освещение. Когда сигнализация установлена «на охрану» — он выполняет роль фиксатора движения и сообщает об этом по используемым каналам о доступе на охраняемый объект недоброжелателя.
Разновидности
Для правильной классификации прибора нужно определить две основополагающие:
- Тип и присутствие сенсорного электроприбора;
- Особенность монтажных работ.
Главным элементом в электроприборе выступает датчик движения. Из-за применения различных физических законов в датчиках движения, их поделили на несколько типов. Но хоть реализация у них разная, одну и ту же задачу они выполняют с одинаковым ответом. Когда в подконтрольной зоне срабатывает датчик, контакты замыкаются и если более нигде разрыва нет, то сеть замыкается, а осветительный прибор получает питание.
Типы датчиков:
- Инфракрасные.
- Акустические.
- Ультразвуковые.
- Микроволновые.
Первый и второй тип — это пассивные приборы, и они ничего не выделяют, а только «слушают».
Третий и четвёртый — активные устройства. Они посылают в детектируемую зону волны разной длинны, и по их наличию или характерному отображению узнают присутствие или отсутствие в подконтрольной зоне объекта (человека).
Оборудование с передатчиками и приемниками «активного» класса стоит на порядок выше «пассивных» приборов. Обусловливается цена сложной конструкцией и пониженным порогом ложных срабатываний.
Пассивные электроприборы дешевле, но порог ложного срабатывания выше.
Инфракрасные датчики (самые популярные) рассчитаны на срабатывание от детектирования тепла живого существа. Это может быть человек, животное либо же нагретые радиаторы. Чтобы реакция была только на человека, эти приборы нужно настраивать, а зону устанавливать на уровне хождения человека. Это исключает попадание в зону действия сенсора радиаторы и животных. Инфракрасный считается самым простым и долго работающим девайсом для светового контроллинга в авторежиме.
Акустические сенсоры реагируют на звук. Если слышен стук каблуков по бетонному полу, закрытие двери или резкие хлопки в ладоши, активируется датчик. Такой вариант лучше всего реализует себя в общественных площадках, помещениях, коридорах. Этот тип является хорошим решением в качестве дополнения к применяемым сенсорам. Например, выставить его на нужную чувствительность, чтобы улавливал хлопки ладонями для выключения освещения. Но в одиночку устанавливать в квартире или жилом объекте не приветствуется, поскольку его сложно реализовать вручную на правильный отклик.
Ультразвуковые и микроволновые датчики движения не рекомендованы к установке в жилых строениях. Воздействия на организм человек не ощутит, но оно есть. Еще, негативно на такое излучение реагируют домашние животные, что является подтверждением того, что эти излучения не привносят для организма ничего хорошего. Эти излучатели лучше всего использовать на открытых площадках или закрытых, типа паркинга.
Чтобы мониторить огромную зону устанавливают ультразвуковые датчики движения в больших количествах. Срабатывание их ориентировано на быстрое передвижение объекта. Если человек будет двигаться медленно, детектирование может попросту не сработать.
Отличным вариантом мониторинга является применение двух или более датчиков. Их комбинация минимизирует ложные срабатывания и повышают надежность. Естественно, за качественный продукт, обеспеченный комбинацией нескольких электроприборов, придется заплатить побольше.
Как выбрать оптимальное место установки
Когда выключатель с ДД сделан в едином корпусе, он предназначен для крепления к стене.
При использовании двух элементов единой конструкции, расстояние между выключателем и сенсором можно увеличить с помощью соединяемых в схему проводов. При этом крепится датчик может на потолок.
Прикреплять на потолок сенсор предпочтительнее, поскольку это позволяет ему охватить большую территорию.
У каждого ДД есть свой угол обзора, который может достигать до 360 градусов. Если у него этот параметр «до»360 градусов, детектировать движение он сможет только в узконаправленном секторе. Если же нужно полностью охватить всю зону, придется размещать минимум 2 устройства с углом охвата менее 360 градусов.
Естественно, круговые и широкоугольные устройства на порядок дороже стандартных. Прежде чем делать покупку, прикиньте, что для вас будет приемлемым и рациональным в плане трат вариантом: датчик движения с полноценным кругом обзора или два, три, четыре с узконаправленным углом.
Для малой комнаты с единой дверью достаточно сенсора с узким обзором. Настроить на правильное детектирование в отношении светочувствительности и таймер отключения предварительно, и можно пользоваться.
Есть два момента, которые следует учитывать при выборе места:
- Первым критическим моментом настройки является такой параметр как «глухая зона» сенсора по высоте. Чтобы не создать при проектировании существенный изъян, изучите техническую документацию приобретаемой модели устройства.
- Вторым важным моментом является ограничение дальности зоны обнаружения. То есть, если нужно настроить детектирование на длинном объекте (коридор, веранда), подбирайте приборы с сенсором на требуемую длину. Помните только одно, дальнобойный обзор повышает риски ложного срабатывания.
Технические параметры и настройка
Многие модели стандартизированы на работу от городской сети в 220В. Каждая содержит данные максимальной мощности. Этот показатель говорит о суммарной мощности подсоединяемых ламп. Когда электротехника рассчитывается на загорание группы осветительных фонарей, величина его мощности должна быть равной 1000 Вт. Если приобрести маломощный прибор и включить в него высокую нагрузку, он не выдержит и перегорит.
Установка ДД в единой комнате таунхауса, жилого дома или квартиры, тогда хватит прибора с мощностью 250–500 Вт.
Минимальная степень защищенности у электроприборов должна быть IP44. Если устройство находится в отапливаемой комнате, этого вполне достаточно.
Если же монтаж нужно проводить на улице, рекомендуется выбирать приборы со степенью IP 55/56. Такие же устройства подойдут в ванную комнату.
На корпусе ДД всегда присутствуют три регулируемых тумблера:
- TIME — таймер задержки выключения света, когда человек покидает комнату (или другую зону детектирования). Выставленный таймлайн задержки до 10 минут с различным шагом (в дешевых моделях шаг — минута). Если в детектируемой комнате присутствует мёртвая зона, задержка позволит не отключится освещению в самое неподходящее время.
- LUX — это регулятор светочувствительности, настраивающий включение света в зависимости от степени натуральной освещенности. Выставленное значение полностью зависит от обслуживаемого объекта.
- SENSE — это регулятор порога температуры, на которую ИК сенсор будет откликаться. И этот параметр тоже нужно выставлять исходя из температуры тела человека. Если наблюдаются частые срабатывания без веской причины, рекомендуется снижать понемногу чувствительность, чтобы достичь желаемого результата.
Рекомендуем к прочтению: как выполнить подключение светильника с датчиком движения, особенности установки.
Монтажные работы
Внутри датчика движения размещены три провода (коричневый, синий и красный) и для удобства монтажа, они сопряжены с клеммником. Нагрузка должна проходить через синий и красный провод. С их помощью подключается лампочка. Коричневый идет на выключатель. Все подключение электротехнического прибора с выключателем реализуется по нижеприведенной схеме.
Любые монтажные работы делайте при отсутствии сетевого напряжения 220 В.
Инструкция такая:
- Берите выключатель (в примере использован одноклавишный, но вы можете задействовать на две или на три) и подключите к проводу от сети 220 В.
- По схеме, L (коричневый) заведите в клеммник к контакту выключателя.
- Для этого открутите винт отверткой сверху, заведите жилу к первому контакту в появившийся зазор и зажмите винтом, закрутив его обратно.
- Второй конец (на противоположной стороне, размещенный под подключенной только что жилой) заведите на клему L датчика движения (коричневый провод).
- Для этого используем кусочек провода (можно с коричневым окрасом, чтобы не путаться) для сопряжения датчика движения и выключателя.
- Зачистите концы, чтобы удобно было прикреплять к клеммам и подсоедините к выключателю.
- Второй конец провода от выключателя нужно соединить с ДД, подключив к клемме с коричневым проводом.
- Закрутите клему, чтобы соединение было крепким.
- Далее по схеме нужно подсоединить патрон к датчику. Один провод (белый)сопрягается к красному проводу ДД, обозначенному А. Второй (черный) скручивается вместе с синим проводом от сети 220 В и подсоединяется к синему проводу ДД, обозначенному N.
- Схема реализована.
В итоге выключатель с датчиком движения для дома сделан следующим образом:
- От провода, подключаемого к сети электропитания через выключатель, последовательно сделано сопряжение с клеммой L.
- Клемма N расщепляется на две. Второй провод проводки подключен к синему проводу ДД и к черному патрону для лампы.
- Клемма L с красным сопряжена с другим проводом патрона (белым).
Чтобы проверить схему, вкрутите лампочку в патрон и задействуйте сеть 220 В. После замыкания контакта с помощью клавиши выключателя лампочка не включится до тех пор, пока датчик будет выдавать, что «движения нет». Как только движение появится, лампочка тут же включится.
Чтобы еще присутствовал автоматический выключатель света с датчиком движения, рекомендуется установить выдержку (таймер времени), при которой ДД будет деактивировать лампочку.
Нельзя подключать выключатель к клеммам A и N, схема не то что не заработает, а может попросту коротнуть.
Если же задействовать немного иную схему, то это позволит установить выключатель в линию от фазы до подключения лампы. Таким способом можно включить свет в том случае, если датчик не сможет по какой-либо причине это сделать самостоятельно.
Установка нескольких датчиков движения в единую схему делается параллельно. Освещение появится при активации любого датчика. Вторая схема отлично подойдёт для детектирования большой комнаты с несколькими выходами.
Чтобы избегать частого перегорания ламп, в цепь к лампам следует установить блок защиты с «мягким» включением света. Такой блок поможет уберечь лампы от частого выгорания.
Заключение
Выключатели с датчиком движения — полезная опция для регулировки осветительных приборов. Благодаря реализованным схемам подключения можно экономить электроэнергию и ресурс электротехники, и обеспечить себе комфортные условия в жилой и не жилой зоне. Рекомендуем также прочитать про такое полезное устройство как выключатель света с дистанционным управлением, который во многих случаях также очень полезен.
Видео по теме
принцип работы, разновидности и технические параметры
Выключатель с датчиком движения, распознающим приближение человека, поможет в экономии электроэнергии владельцу квартиры или частного дома. Чтобы оптимизировать работу устройства и минимизировать вероятность ложного срабатывания, нужно правильно выбрать место установки и произвести настройку прибора.
Содержание
- Принцип работы
- Разновидности датчиков движения
- Обзор типов сенсора
- Как выбрать место установки
- Схемы подключения
- Принципиальные схемы монтажа
- Настройка подключения
- Настройка по времени
- Степень освещенности
- Настройка чувствительности
- Выбор устройства
- Советы покупателям
Принцип работы
Выключатель с датчиком движенияВыключатель на движение обеспечивает автоматическое включение и отключение осветительных приборов, ориентируясь на определенные возмущения окружающей среды.
Свет включается при обнаружении движений живых организмов в рамках пространственных границ восприимчивости детектора. Выпускаются модели, рассчитанные на различные типы волн: инфракрасные, ультразвук, микроволновые. Это позволяет выбрать продукт, подходящий целям потребителя и условиям, в которых планируется его эксплуатировать.
По способу детекции появления человека в зоне восприимчивости датчика движения (ДД) выключатели классифицируются на активные и пассивные. Первые сами излучают волны и отслеживают характер их отражения. Срабатывание возникает в случае, когда расстояния, пройденные импульсом от датчика до преграды и обратно, не идентичны — это говорит о том, что преградой является движущийся объект. Такие механизмы работают с радиоволнами или ультразвуком. Последний, хотя и не воспринимается ухом человека, доставляет много беспокойства домашним животным, поэтому хозяевам питомцев выбирать такую продукцию не рекомендуется.
Пассивные датчики не излучают волны, а только улавливают тепловые импульсы от живого организма достаточного веса.
Они более демократичны по цене, проще устроены, чем активные, но при их использовании вероятность ошибочного срабатывания выше.
Встречаются ДД смешанного типа, интегрирующие в себе механизмы активных и пассивных устройств.
Разновидности датчиков движения
Выключатели с датчиком движения могут работать с различными типами волновых излучений. Это обусловливает разницу в предпочтительных условиях применения устройств. Помимо этого, они также отличаются между собой такими параметрами, как размер рабочей зоны, расстояние передачи сигнала, число одновременно работающих осветительных приборов, угол обзора.
Обзор типов сенсора
Сенсоры, используемые в автоматических переключателях света, способны распознавать перемещающиеся объекты, используя разные механизмы. Они отличаются между собой нюансами применения и точностью результата.
Выделяются следующие типы датчиков:
- Инфракрасные – реагируют на тепловое излучение, выделяемое человеком и теплокровными животными, из-за чего возможны ложные включения, особенно в случае крупных собак. Обладают демократичной ценой и большим радиусом рабочей зоны.
- Акустические – реагируют на звук: скрип двери, стук каблуков, хлопок в ладоши. Как и предыдущий тип, относятся к классу пассивных устройств. Поскольку звуковые колебания, возникающие в поле, могут иметь разное происхождение, сфера применения приборов данной группы очень ограниченна: они подходят для подвальных помещений частных домов, где источником звука всегда является приближающийся хозяин. Также такой выключатель можно подключить в коридоре общественного здания.
- Генерирующие микроволновое излучение и отслеживающие движение волн. Когда появляется подвижный объект, контакты замыкаются или размыкаются. Особо восприимчивые модели способны распознать приближение даже из-за преграды, поэтому они часто используются в системах охраны.
- Излучающие ультразвук. Принцип действия сходен с предыдущим типом, отличается только характер излучения. В квартирах и частных хозяйствах, где есть животные, использовать такие аппараты не стоит.
Обладают демократичной ценой и большим радиусом рабочей зоны.
Для улучшения точности считывания сигналов в датчик могут быть вмонтированы детекторы разных видов. Такие модели дороже, но точнее в действии, имеют низкий процент фальшивых срабатываний и гибкие возможности настройки.
Как выбрать место установки
Чтобы датчик считывал показания окружающей среды верно, нужно размещать устройство в зоне, где на него не будут действовать факторы, искажающие показания. Не следует загораживать выключатель крупными предметами мебели. Также вблизи ДД не должны находиться батареи или отопительное оборудование – это особенно важно в случае инфракрасных вариантов, реагирующих на волны тепла. Осветительные приборы также не стоит располагать по соседству с переключателем.
Схемы подключения
Простейшая схема предполагает подключение ДД в разрыв фазного кабеля, направляющегося на лампочку (светодиодную, люминесцентную или простую). Этот вариант подойдет для помещения, лишенного окон.
В противном случае потребуется одновременная с ДД установка устройства, не допускающего включения света в дневное время. Это может быть фотореле, функционирующее в автоматическом режиме, или выключатель, контролируемый пользователем.
Оба эти устройства устанавливаются в тот же самый разрыв провода. Фотореле при этом ставится впереди ДД – тогда на него будет поступать электричество только в темное время суток, и конструкция не будет функционировать вхолостую. Эта схема продлит срок службы ДД: все они создаются с расчетом на ограниченное число срабатываний.
Принципиальные схемы монтажа
Клеммник для подключения датчикаОбычно в комплекте к датчику прилагается инструкция, описывающая, как его установить, и снабженная схемой подключения. В общих чертах монтаж выглядит так:
- сенсор помещают в разрыв провода;
- в клеммы, отмеченные буквами L (фаза) и N (нуль), присоединяют жилы полагающихся проводов;
- выход из третьей клеммы ведут на лампу.
Если автоматической детекции недостаточно и пользователь хочет внедрить ручной метод управления освещением, сделать это можно двумя путями.
В первом случае выключатель монтируют в фазный провод, тянущийся к ДД от щитка – тогда в разомкнутом состоянии устройство не считывает сигналы и не осуществляет подачу напряжения на лампу. Во втором ключ ставят в линию, идущую от фазы до входа лампочки, и тогда при замыкании свет останется включенным, даже если ДД не сработает.
При необходимости поставить более одного ДД их соединяют параллельно, при этом на вход лампы идут провода от каждого датчиков, а освещение включается, если какой-либо из них сработал. Еще один вариант – приобретение ламп с ДД, вмонтированным в корпус.
Энергосберегающие лампы имеют свойство быстро выходить из строя при частом включении и отключении от сети, поэтому без специального блока защиты использовать их для сети с ДД не стоит – эффект экономии будет сведен к нулю.
Блок ставят перед лампой после ДД. Он обеспечивает нивелировку перепадов напряжения в сети, из-за чего лампочки будут перегорать не столь быстро.
Настройка подключения
Стандартные настройки датчика движенияДля оптимизации функционирования выключатель с ДД нужно корректно настроить. Калибровка необходима по трем показателям – времени задержки отключения, восприимчивости и освещенности.
Настройка по времени
Длительность задержки – параметр сильно вариабельный: у одних моделей он равен 3 секундам, у других максимально возможное значение доходит до 10-15 минут. Сам регулятор обычно указан как “Time”. Калибровку можно произвести так: установив нужное значение, дождаться отключения света. Если временной интервал кажется слишком длинным или коротким, отрегулировать его в нужную сторону.
Степень освещенности
Ее регулятор есть только у моделей со встроенным фотореле. Он подписывается как “Lux”. Производя подключение, датчик ставят на максимальное значение, а когда начинает темнеет, убавляют до тех пор, пока свет не загорится.
Настройка чувствительности
Параметр обозначается “Sen”. Он определяет частоту ложных включений, связанных с движениями домашних питомцев.
Владельцам крупных собак избежать таких срабатываний не получится, но для животных меньшего размера это реально. Калибровку начинают с выставления минимального значения и теста на себе и на животном. По мере надобности показатель прибавляют.
Выбор устройства
Чтобы правильно выбрать модель выключателя с ДД, пользователю нужно учитывать ограничения, налагаемые разными типами устройств. Также должны быть приняты во внимание условия эксплуатации прибора.
Советы покупателям
Устанавливать устройство необходимо вдали от попадания прямых солнечных лучейИК датчики часто используют в кухонных выключателях и других устройствах, рассчитанных на применение строго внутри дома. Подходят они и для уличного освещения, а для коридоров и лестниц лучше выбирать другие варианты, менее подверженные ошибочным срабатываниям.
При установке выключателя нужно продумать его расположение так, чтобы на него не падали прямые лучи солнца и излучение осветительных приборов, иначе он быстро выйдет из строя.
Для гибкой настройки освещенности надо выбирать модель, оснащенную встроенным фотореле.
Нужно обращать внимание на мощность подключаемой к прибору нагрузки. Если суммарная мощность лампочек превышает таковую для датчика, нагрузку придется делить между двумя ДД.
Переключатели с датчиками движения — Детекторы движения
252 изделия
Одним из самых простых способов снизить энергопотребление и снизить эксплуатационные расходы являются надежные инфракрасные датчики движения от Grainger. Они могут автоматически включать или выключать свет, когда кто-то входит или покидает указанную область. Этот тип пассивного инфракрасного датчика (PIR-датчик), также называемый датчиком освещенности, обычно устанавливается на стенах или потолочных светильниках.
Когда датчик движения обнаруживает температуру тела человека, который движется в комнате, он инициирует заранее запрограммированное действие, например, выключает свет. Grainger предлагает сотни датчиков движения самых разных цветов, конфигураций и функций задержки времени. Проверьте их сегодня.
Одним из самых простых способов снизить энергопотребление и снизить эксплуатационные расходы являются надежные инфракрасные датчики движения от Grainger. Они могут автоматически включать или выключать свет, когда кто-то входит или покидает указанную область. Этот тип пассивного инфракрасного датчика (PIR-датчик), также называемый датчиком освещенности, обычно устанавливается на стенах или потолочных светильниках. Когда датчик движения обнаруживает температуру тела человека, который движется в комнате, он инициирует заранее запрограммированное действие, например, выключает свет. Grainger предлагает сотни датчиков движения самых разных цветов, конфигураций и функций задержки времени. Проверьте их сегодня.
Occupancy Sensor
Motion Sensor
Occupancy Sensor with Nightlight
Motion Sensor with Nightlight
Vacancy Sensor
Dimming Vacancy Sensor
Vacancy Sensor with Nightlight
Беспроводной датчик присутствия
Комплект для модернизации беспроводного датчика присутствия
Датчик дневного света
Wireless Daylight Sensor
Loading. .. | |||||||||||||
| Loading… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка… | 9 6…Загрузка…0069 | ||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка … | |||||||||||||
Загрузка . .. | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . | Загрузка … | ||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Погрузки … | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
Loading. .. | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
Загрузка . .. | |||||||||||||
| Погрузки … | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
Загрузка . .. | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Погрузки … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . | |||||||||||||
Загрузка. .. | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка … | |||||||||||||
Загрузка . .. | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . | Загрузка… | ||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
Загрузка . .. | |||||||||||||
| . | Загрузка … | ||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Погрузки … | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
Загрузка . .. | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| нагрузка … | нагрузка … | 67. Загрузка… | |||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . | Загрузка … | ||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
Погрузки . .. | |||||||||||||
| Loading… | |||||||||||||
| Loading… |
| Loading… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
Загрузка . .. | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| … | |||||||||||||
| 0067 | Loading… | ||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
Загрузка . .. | |||||||||||||
| Погрузки … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . |
Loading. .. | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Загрузка… |
| Loading… | ||||||
| Loading… | ||||||
| Loading… |
Загрузка . .. | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| . | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Загрузка… | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
Загрузка . .. | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| . |
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Погрузка … |
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Загрузка … | ||||||
| Загрузка … |
0056| Загрузка … | ||||||
| Загрузка … |
..0267Интеллектуальный диммер Wi-Fi, активируемый движением
Сделайте свой традиционный выключатель света умнее с помощью интеллектуального диммера Kasa Wi-Fi.
ПОДДЕРЖКА
Особенности
Advanced Sensing
Обнаружение движения и окружающего освещения обеспечивает включение освещения только ночью.
Smart Control
Установите различные световые триггеры и уровни яркости в зависимости от вашей повседневной жизни для легкого управления.
Индивидуальное затемнение
Испытайте полный диапазон яркости перед тем, как выключить ее перед сном.
Энергосбережение
Автоматическое выключение света после того, как вы покинете комнату на заданное время.
Планирование
Автоматическое включение и выключение света в течение дня и ночи независимо от того, дома вы или в отъезде.
Голосовое управление без помощи рук
Установите уровни освещения с помощью ведущих голосовых помощников, таких как Amazon Alexa и Google Assistant.
Работает с Smartthings
Контролируйте и управляйте своими устройствами Kasa с помощью SmartThings.
Обновите свой выключатель света
Разработан для простой замены традиционных выключателей света (только однополюсных).
Руководство по установке
Приложение Kasa Smart предоставляет пошаговые инструкции по подключению вашего нового интеллектуального диммерного переключателя.
Интеллектуальный ночник, спрятанный на видном месте
Сохраняйте неподвижность ночью с датчиками движения, улавливающими окружающий свет и движение.
Your Ambiance, Your Way
Сделайте атмосферу настолько приглушенной или яркой, насколько хотите, с помощью приложения Kasa Smart или переключателя Kasa Smart Light Switch.
Your Control, Your Way
Управляйте интеллектуальным выключателем света Kasa с помощью приложения Kasa Smart, предпочитаемого вами интеллектуального помощника или приятных тактильных элементов управления.
Smart Control
Установите различные световые триггеры в зависимости от вашего распорядка дня. Создавайте интеллектуальные режимы, соответствующие вашей жизни, с помощью простого в использовании приложения.
Интеллектуальное решение для экологически чистой энергии
Экономьте деньги и окружающую среду, включив свет только тогда, когда он необходим.
Умный выключатель света Kasa работает со встроенными датчиками движения и внешней освещенности, чтобы свет включался только тогда, когда это необходимо.
Постепенное включение и выключение
Настройте эту функцию для постепенного выключения света.
Идеально подходит для медленного приглушения света, пока ваш ребенок засыпает.
Создан для обеспечения безопасности
Этот переключатель сертифицирован UL. Огнестойкие материалы UL94-V0 PC помогают свести к минимуму опасность возгорания.
Group
Объедините свой интеллектуальный коммутатор с другими интеллектуальными устройствами Kasa для беспрепятственного управления одним касанием в приложении Kasa.
Расписания
Легко создавайте автоматическое расписание для ваших приборов в любой день недели в соответствии с вашим распорядком дня.
Таймер
Установите таймер для автоматического отключения подключенного устройства по мере необходимости.
Технические характеристики +
Общие
Размеры
5,06 x 3,33 x 1,84 дюйма (128,65 x 84,65 x 46,84 мм)
Использование в крытом.
Кнопки
Переключатель включения/выключения, увеличение/уменьшение яркости, сброс, перезапуск
Рабочая температура
0 ºC ~ 40 ºC (32°F ~ 104°F)
Рабочая влажность
10%~90%RH, без конденсации
Сертификаты
FCC, IC, UL, RoHS
Связь для дома
Связь Wi-Fi-соединение требуется
Wi-Fi Protocol
IEEE 802.11B/G/N
Wi-Fi Частота
2,4 ГГц
Electrical
Входное напряжение
120VAC 60HZ
Выходной подключение
DIMMED (120VAC 60HZ
. Макс.)
Поддерживаемые типы ламп
Светодиод с регулируемой яркостью (MLV) — 150 Вт макс.
Лампы накаливания
300 Вт макс.
Тип диммирования* Лампа.
Потребляемая мощность и энергопотребление в режиме ожидания
1,5 Вт
Диапазон обнаружения движения
до 25 футов
Требуется подключение нейтрального провода )
Содержимое упаковки
1* Интеллектуальный диммер Es20m Wi-Fi
1* Настенная пластина
2* Гайки для проводов
2* Винты
4* Этикетки для проводов
90 Краткое руководство
90 Краткое руководство
Что включено
· 1 × Интеллектуальный диммер Wi-Fi ES20M
· 1 × Настенная пластина
· 2 × проволочные гайки
· 2 × винта
· 4 ярлыка для проводов
· 1 × Краткое руководство
Lutron Maestro Однополюсный или многопозиционный датчик движения 5 А
Основной контент начинается здесьLutron
Производитель: Lutron Electronics
№ производителя: MS-OPS5M-WH
UPC: 027557983570
Артикул №: 17464
Lutron Electronics
№ производителя: MS-OPS5M-WH
UPC: 027557983570
Артикул №: 17464
Наличие
| Местоположение | Доступное количество |
|---|---|
| РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН | 0 |
| РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР | 0 |
44,50 доллара США
$33,37 каждый
Описание
Настенная панель Claro и аксессуары продаются отдельно.
Позвольте переключателю датчика присутствия Lutron Maestro включать и выключать свет или вентилятор. Это простой, легкий и недорогой способ сэкономить энергию и добавить автоматизации в свой дом. Установите датчик Maestro, и свет/вентилятор будут включаться, когда вы входите в комнату, а затем автоматически выключаются, когда вы выходите. Этот датчик оснащен технологией XCT Sensing, которая обнаруживает незначительные движения, такие как набор текста за столом или чтение, гарантируя, что датчик не отключится случайно. Оснащенный функцией обнаружения окружающего освещения, вы можете настроить датчик для обнаружения дневного света, чтобы свет не включался при достаточном естественном освещении в вашей комнате. Сохраняя стильный дизайн семейства Maestro, датчики Lutron будут сочетаться с декором любой комнаты в вашем доме. Установите датчик в своей спальне, чтобы свет не оставался включенным по ошибке, или в ванной для вытяжного вентилятора. Этот датчик Maestro работает с любым типом ламп, включая КЛЛ и светодиоды или вентиляторы до 3 ампер.
Этот переключатель также можно легко запрограммировать для работы в качестве датчика отсутствия (ручного включения).
Обнаруживает тепло от людей, перемещающихся в пределах области, чтобы определить, занято ли пространство. На основе обратной связи от датчика переключатель датчика присутствия соответствующим образом регулирует нагрузку. Пассивные инфракрасные датчики с эксклюзивной технологией Lutron XCT для точного обнаружения движения. Поле зрения сенсора 180 градусов. До 30 футов x 30 футов (9м x 9 м) [900 футов2 (81 м2)] для покрытия основных движений и 20 футов x 20 футов (6 м x 6 м) [400 футов2 (36 м2)] для покрытия малых движений. Можно настроить автоматическое включение/выключение или ручное включение/выключение. Настраиваемое время ожидания (1, 5, 15 или 30 минут) и регулировка высокой/низкой чувствительности. Нагрузки с датчиком присутствия: лампы накаливания, галогенные лампы, сверхнизкое напряжение, сверхнизкое напряжение, компактные люминесцентные лампы, светодиоды, магнитные люминесцентные лампы, электронные люминесцентные лампы и вентиляторы. Требуется провод заземления.
