Штекеры пульта дистанционного управления

ИК-приёмник представляет собой устройство, состоящее из датчика, провода и Джек-разъема 3,5 как у наушников , предназначенного для подключения к ресиверу. С его помощью пульт дистанционного управления управляет ресивером через преграды.

От пульта управления сигнал поступает на расположенный в пределах видимости ИК-приёмник и далее через провод передается на ресивер, который располагается вне «зоны видимости» пульта. Регистрация Триколор ТВ. Оплата Доставка Магазин Корзина. Пн-Пт: с до Сб-Вс: до Заказать обратный звонок. Официальный дилер спутниковых операторов: Триколор ТВ.

МТС ТВ. Оставьте отзыв об этом товаре первым! В наличии. Добавить к сравнению Удалить из сравнения Сравнить 0. Самовывоз и курьерская доставка по Москве и области. Самовывоз бесплатно. Быстро и недорого доставим этот товар по России. Товар в корзине. Вы можете оформить заказ прямо сейчас или продолжить покупки. Подробнее о товаре Dr.

HD для соединения HD-компонентов. Доступ к телеканалам на дополнительном приёмнике осуществляется путем подключения к основному приёмнику серверу по сети Ethernet; Сигнал от антенны подаётся ТОЛЬКО к основному приёмнику серверу. Подробнее о товаре HDMI кабель v. Разработаны с улучшенными характеристиками разряда в большинстве потребителей с высоким и средним энергопотреблением. Оптимальный выбор для использования в современных приборах фонари, пульты ДУ, фотоаппараты, вспышки, часы, электронные игрушки и т.

Обладают высокой емкостью и соответствуют Радиомодуль Удобное расширение проводной сети. Компактный дизайн для удобного размещения. Поддержка Plug and Play, дополнительная настройка не требуется. Удобное расширение покрытия одним нажатием кнопки WPS. Компактный размер и подключение к настенной розетке позволяют легко устанавливать устройство.

Светодиодный индикатор позволяет найти лучшее место для Информация Обмен и возврат Доставка и оплата Адрес магазина Акции и скидки.

Email: mail kanalov. Разработка сайта — RedCatStudio. ТаймВэб — надёжный хостинг для сайта. Отправьте свой телефон и мы Вам перезвоним! Сайт использует файлы cookies и сервис сбора технических данных его посетителей. Продолжая использовать данный ресурс, вы автоматически соглашаетесь с использованием данных технологий. Официальный дилер Триколор ТВ.

Cadena CDT-1811 + внешний ИК приемник, эфирный ресивер

Автор: kpn36 , 4 июня в IPTV с помощью приставки к телевизору. У меня приставка Cisco isb Возникла необходимость в установке внешнего ик-приемника, на задней панели приставки есть разъем «IR». Попробовал подключить «ик-приемник внешний lf-gx8» используется для триколор ресиверов — не работает, загорается светодиод в ик-приемнике, сигналы с пульта не принимает.

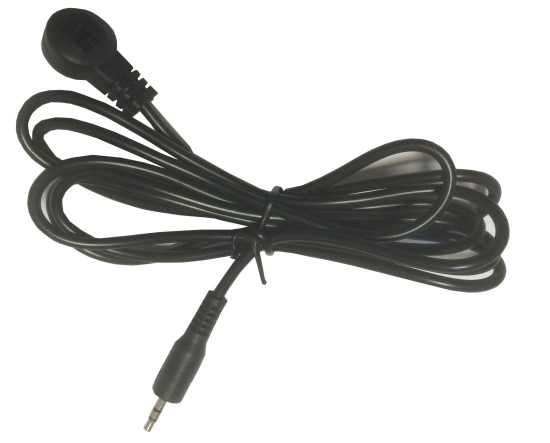

ИК-приёмник внешний LF-DX8 для ресиверов Триколор ТВ. Производитель: Триколор General Satellite Выносной инфракрасный приемник LF-DX8.

Внешний ИК-приемник для ресивера Триколор

Войти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания. Войти Войти через. Все категории.

ИК-приемник внешний LD-DX8

Благодарим от всей души за оперативность и профессионализм мастеров по монтажу Дмитрия и Александра. Установили оборудование быстро и качественно! Сейчас всей семьей наслаждаемся просмотром телеканалов НТВ Плюс! С благодарностью мастерам своего дела, семья Николаевых. Спасибо огромное,за быстрое и качественное обслуживание.

Galaxy Innovations. World Vision.

ИК-приемник внешний LF-DX8

ИК-приемник инфракрасный приемник — это устройство, с помощью которого пульт дистанционного управления управляет телевизионным приемником через преграды например, стенки мебели , но при этом само устройство оставляют в зоне видимости. От пульта управления сигнал поступает на расположенный в пределах видимости ИК-приемник и далее через провод ИК-приемника передается на приемник, который располагается вне зоны видимости. ИК-приемник представляет собой устройство, состоящее из датчика, провода и Джек-разъема 3,5 как у наушников , предназначенного для подключения к приемнику. Мы в контакте. Мы в одноклассниках. Карточка предприятия.

Внешний ИК приемник с дисплеем

Личный кабинет. Услуги Оплата и доставка О компании Контакты. Кабели, шнуры, разъемы SAT-переключатели делители, сумматоры Автомобильные зарядные устройства Аксессуары Триколор Кронштейны для TV и полки для ресиверов Прочее Сетевые фильтры, удлинители, разветвители розеток и стабилизаторы напряжения Батарейки. Отложить Отложено Сравнить В сравнении. Описание Отзывы о товаре Задать вопрос Внешний инфракрасный приемник, подключаемый к спутниковому ресиверу через 3,5 мм TRS-разъем с целью управления посредством пульта дистанционного управления данным ресивером вне прямой видимости самого ресивера. С его помощью пульт дистанционного управления управляет ресивером через преграды так же подойдет в случае если вы сидите не прямо перед телевизором и приставкой, а под углом по отношению к оборудованию , например на угловом диване. Подходит ко всем современным ресиверам Триколор, оснащённым разъёмом IR на задней панели.

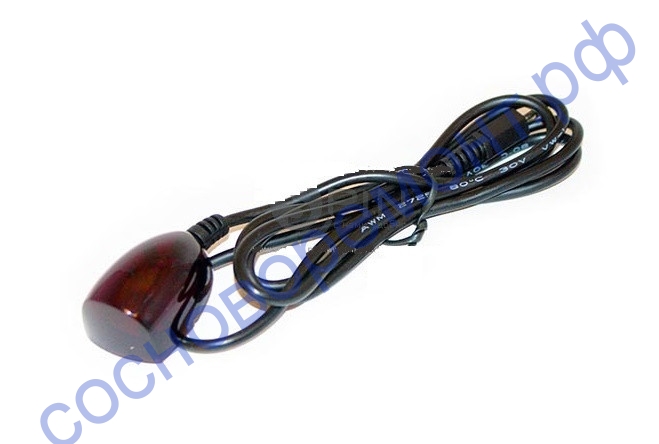

Внешний ИК приемник, Цоколевка разъема приведена на картинке наконечник — питание +5В, кольцо — сигнал, основание — земля Тип разъема.
