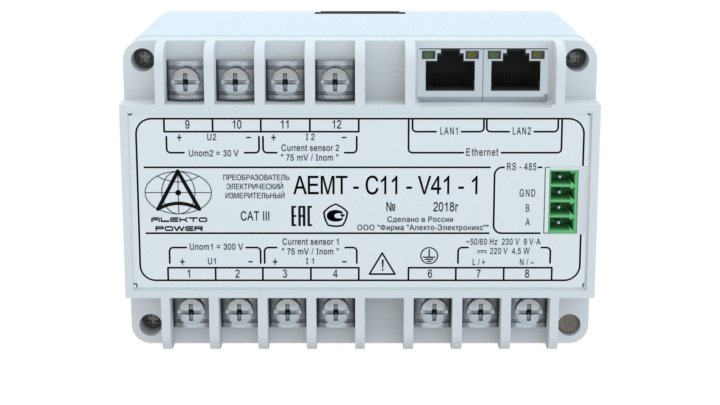

Что такое измерительные преобразователи мощности и для чего они нужны
Измерительные преобразователи мощности — это устройства, предназначенные для преобразования значений активной, реактивной или полной мощности в электрических цепях в унифицированный выходной сигнал, удобный для дальнейшей обработки и передачи. Они позволяют измерять и контролировать параметры мощности в электрических сетях и системах.
Основные функции измерительных преобразователей мощности:
- Измерение активной, реактивной и полной мощности
- Преобразование измеренных значений в стандартизированный выходной сигнал (обычно 4-20 мА или 0-10 В)
- Обеспечение гальванической развязки между входными и выходными цепями
- Защита оборудования от перегрузок и аварийных режимов
- Передача данных в системы мониторинга, учета и управления
Применение измерительных преобразователей мощности позволяет повысить надежность и эффективность работы электрооборудования, оптимизировать энергопотребление, выявлять проблемные участки в электросетях.
Виды измерительных преобразователей мощности
Существует несколько основных видов измерительных преобразователей мощности:
По типу измеряемой мощности:
- Преобразователи активной мощности
- Преобразователи реактивной мощности
- Преобразователи полной мощности
- Многофункциональные преобразователи (измеряют несколько видов мощности)
По числу фаз:
- Однофазные
- Трехфазные
По типу выходного сигнала:
- С аналоговым выходом (4-20 мА, 0-5 В, 0-10 В)
- С цифровым выходом (RS-485, Modbus RTU)
- С импульсным выходом
Выбор конкретного типа преобразователя зависит от параметров электросети и задач измерения.
Ключевые характеристики измерительных преобразователей мощности
При выборе измерительного преобразователя мощности следует обратить внимание на следующие основные характеристики:
- Класс точности (обычно от 0,2 до 1,0)
- Диапазон измерения входных токов и напряжений
- Частота измеряемого сигнала
- Тип и диапазон выходного сигнала
- Напряжение питания
- Время установления выходного сигнала
- Перегрузочная способность по току и напряжению
- Рабочий диапазон температур
- Габаритные размеры и способ монтажа
Правильный выбор этих параметров обеспечит корректную работу преобразователя в конкретных условиях применения.
Применение измерительных преобразователей мощности в промышленности
Измерительные преобразователи мощности широко применяются в различных отраслях промышленности:
- Энергетика: контроль параметров электроэнергии на электростанциях и подстанциях
- Нефтегазовая отрасль: мониторинг энергопотребления насосных и компрессорных станций
- Металлургия: управление мощными электропечами и прокатными станами
- Машиностроение: оптимизация работы электроприводов станков и роботов
- ЖКХ: учет и контроль потребления электроэнергии в зданиях
Использование преобразователей мощности позволяет повысить энергоэффективность производства и снизить эксплуатационные расходы.
Как выбрать подходящий измерительный преобразователь мощности
Для правильного выбора измерительного преобразователя мощности необходимо учесть следующие факторы:
- Параметры электросети (напряжение, ток, частота)
- Тип измеряемой мощности (активная, реактивная, полная)
- Требуемый класс точности измерений
- Необходимый тип выходного сигнала
- Условия эксплуатации (температура, влажность, вибрации)
- Способ монтажа (на DIN-рейку, в щит, на панель)
- Наличие дополнительных функций (индикация, интерфейсы связи)
Также важно учитывать совместимость преобразователя с существующим оборудованием и системами автоматизации.
Преимущества современных измерительных преобразователей мощности
Современные модели измерительных преобразователей мощности обладают рядом преимуществ:
- Высокая точность измерений (класс точности до 0,2)
- Широкий диапазон измеряемых параметров
- Возможность цифровой передачи данных по стандартным протоколам
- Наличие встроенных функций самодиагностики
- Компактные размеры и простота монтажа
- Возможность удаленной настройки и конфигурирования
- Низкое энергопотребление
- Высокая надежность и длительный срок службы
Эти особенности делают современные преобразователи мощности эффективным инструментом для построения систем энергоучета и энергоменеджмента.
Тенденции развития измерительных преобразователей мощности
В области разработки и производства измерительных преобразователей мощности наблюдаются следующие тенденции:
- Повышение точности измерений
- Расширение функциональных возможностей
- Интеграция с системами промышленного интернета вещей (IIoT)
- Применение алгоритмов машинного обучения для анализа данных
- Уменьшение габаритов устройств
- Снижение энергопотребления
- Повышение устойчивости к внешним воздействиям
Эти направления развития способствуют повышению эффективности использования измерительных преобразователей мощности в современных системах управления энергопотреблением.
Измерительные преобразователи мощности
Измерительный преобразователь PRO P предназначен для измерения активной, реактивной и полной мощност
и в сетях переменного тока с симметричным или асимметричным распределением нагрузки по фазам (с учетом направления передачи энергии). Также преобразователь измеряет коэффициент мощности и фазовый угол. Для выходного сигнала может быть задана как линейная так и нелинейная характеристика. Устройство может конфигурироваться конечным пользователем по своему усмотрению с помощью специального ПО и интерфейсного кабеля.
Измерительный преобразователь мощности Ziegler PRO PОбщее описание (pdf)
| Класс точности |
0,2 (для мощности), 0,5 (для коэффициента мощности) |
| Входной ток |
0…1 A; 0…5 A; |
| Входное напряжение | 0 … 500 В |
| Частота тока |
50/60 Гц |
| Быстродействие | менее 750 мсек |
| Выход тока | 0…10 mА, 0…20 mА, 4…20 mА, 0…10 mА; (возможен специальный диапазон) |
| Выход напряжения | 0. ..5 В, 0…10 В; (возможен специальный диапазон) |
| Напряжение питания | 60 … 300 В пост. и переменного тока 24 … 60 В пост. и переменного тока |
| Дополнительные опции | ЖК дисплей, интерфейс RS485, ПО и кабель для конфигурации, второй аналоговый выход |
| Габариты, мм | 78.5 мм x 65.5 мм x 105.5 мм |
Компания «КИП плюс» поставляет измерительные преобразователи мощности Ziegler Instruments, одного из ведущих производителей измерительной техники в Европе и мире. Являясь официальным дистрибьютором Ziegler, мы предлагаем полные гарантии и безупречное качество сервиса.
В нашем каталоге представлены измерительные преобразователи активной мощности, приборы для оценки реактивной и полной мощности, предназначенные для сетей переменного тока.
Преобразователи обеспечат бесперебойную работу потребителей, увеличат срок службы оборудования, позволят измерять фазовый угол и коэффициент мощности.
Устройства, представленные здесь, можно настраивать под определенные параметры, используя подходящее программное и аппаратное обеспечение.
Преимущества измерительных преобразователей мощности Ziegler
Измерительный преобразователь активной мощности трехфазного тока и аналогичные приборы для оценки реактивной и полной мощности обеспечит владельца и его объект надежной защитой от аварийных ситуаций в централизованной сети. Мы поставляем оборудование, которое:
- подходит для современных инженерных систем и может быть перепрограммировано под нужные параметры;
- имеет удобный интерфейс, LCD-дисплей, интуитивно понятное управление;
- работает с высокой точностью, с минимальной погрешностью;
- может эксплуатироваться при температуре от 0 до +45 градусов по Цельсию, а храниться — при любой температуре.
Преобразователи комплектуются полным набором документов и гарантийным талоном. Подробную информацию о каждом из приборов вы сможете получить на нашем сайте или у консультанта.
Как заказать преобразователь?
Купить измерительные преобразователи мощности для своего объекта вы сможете, связавшись с представителем компании «КИП плюс». Мы поможем подобрать оборудование для вашей системы и при необходимости разработаем инженерное решение.
Компания обеспечит быструю доставку, установку, настройку прибора, поможет разобраться с интерфейсом, возьмет на себя полную ответственность за разработку готового решения. Позвоните или напишите нам — и мы начнем совместную работу.
«КИП плюс» — это отличные цены, удобные условия обслуживания, гибкая система скидок и, в первую очередь, современное европейское оборудование.
Измерительные преобразователи Е849-М1
Измерительные преобразователи активной и реактивной мощности трехфазного тока Е849-М1 предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.
Категория: Измерительные преобразователи электрических величин
- Описание
- Детали
- Отзывы (0)
Описание
Основные технические данные преобразователей приведены в таблице
| Тип, конструктивное исполнение | Диапазон измерений преобразуемых входных сигналов | Диапазон изменения выходного сигнала, мА | Параметры питания | ||
| Ток, А | Напряжение, В | Коэффициент мощности | |||
Е849/1,7-М1 | 0-1;0-0,5 0-5;0-2,5 | 80-120 | 0-плюс 1-0 | 0-5 | от измерительной цепи |
Е849/2,8-М1 | 0-1; 0-0,5 0-5; 0-2,5 | 0-120 | 0-плюс 1-0 | 0-5 | 220 В;240В 45-65 Гц |
Е849/3,9-М1 | 0-1; 0-0,5 0-5; 0-2,5 | 80-120 | 0-плюс 1-0-минус 1-0 | минус 5-0- -плюс 5 | от измерительной цепи |
Е849/4,10-М1 | 0-1; 0-0,5 0-5; 0-2,5 | 0-120 | 0-плюс 1-0-минус 1-0 | минус 5-0- -плюс 5 | 220 В, 45-65 Гц |
Е849/5,11-М1 | 0-1; 0-0,5 0-5; 0-2,5 | 0-120 | 0-плюс 1-0-минус 1-0 | 0-2,5-5,0 | 100 В, 220 В, 45-65 Гц |
Е849/6. | 0-1; 0-0,5 0-5; 0-2,5 | 80-120 | 0-плюс 1-0 | 4-20 | от измерительной цепи |
12-М1| Класс точности: | |
| Е -849/1-6-М1 | 0,5 |
| Е -849/7-12-М1 | 1,0 |
| Время установления выходного сигнала,c | 0,5 |
| Потребляемая мощность, BA: | |
| — от источника питания ……………………………………………………………….. 6 | |
| — для каждой последовательной цепи ………………………………………… 0,2 | |
| — для каждой параллельной цепи Е849/2,4,5,8,10,11-М1 ………………… 0,2 | |
| — для параллельных цепей Е849/1,3,6,7,9,12-М1 | |
от фазы А | ……………… 3,5 |
от фазы В | ……………… 0,2 |
от фазы С | ……………… 3,5 |
| Условия эксплуатации : | |
| Рабочий диапазон температур, °С | — 30 до + 60 |
| Относительная влажность, % | 95±3 при 35°С |
Средний срок службы 12 лет. | |
| Габаритные размеры, мм | 110 х 125 х 145 |
| Масса, кг | 1, 2 |
Схема подключения
Детали
| Вес | 1.2 кг |
|---|---|
| Габариты | 12.5 × 11 × 12.5 см |
Только зарегистрированные клиенты, купившие данный товар, могут публиковать отзывы.
Преобразователи мощностидля контроля и измерения Преобразователи мощности
для контроля и измерения | НК Технологии перейти к содержаниюГлавная » Преобразователи мощности для мониторинга и измерения
Наш широкий ассортимент преобразователей мощности гарантирует, что вы найдете именно то, что вам нужно.
Чтобы помочь вам выбрать нужную серию для вашего применения, начните свой выбор здесь!
ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ ДЛЯ ТРЕХФАЗНЫХ НАГРУЗОК| APT Series | 4–20 мА или 0–5 В пост, 0–10 VDC | 24-20 вак. В перем. тока, 480 В перем. тока или 600 В перем. тока | Трансформаторы тока ProteCT™, вторичный трансформатор тока 333 мВ перем. тока или 5 А | |
| СЕРИЯ APT-TH | 4–20 мА или 0–2 В пост. тока 6 90 | 208 В переменного тока, 240 В переменного тока, 480 В переменного тока, 600 В переменного тока | Внутренний, трансформаторы тока не нужны |
МОНИТОР ПИТАНИЯ
ДЛЯ ТРЕХФАЗНЫХ НАГРУЗОК| APN-R Series | Modbus RTU- 14 Data Point 500 А или 0–2000 А | ||||||||
| СЕРИЯ APN | Modbus RTU- 14 точек данных | 24 В перем. /пост. тока, 120 В перем. тока или 240 В перем. тока | 600 В перем. тока | Трансформаторы тока ProteCT™, 333 мВ перем. ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ ДЛЯ ОДНО- ИЛИ СБАЛАНСИРОВАННЫХ ТРЕХФАЗНЫХ НАГРУЗОК
ВЫБОР ПРЕОБРАЗОВАТЕЛЯ МОЩНОСТИ ПО СЕРИИ
