Понятие и принцип работы понижающего DC-DC преобразователя

Понижающий DC-DC преобразователь (buck converter) — это импульсный преобразователь постоянного напряжения, который понижает входное напряжение до более низкого выходного напряжения. Он позволяет эффективно преобразовывать напряжение с высоким КПД, в отличие от линейных стабилизаторов.

Принцип работы понижающего преобразователя основан на периодическом подключении и отключении входного напряжения к выходу через ключевой элемент (транзистор). При этом выходное напряжение формируется с помощью LC-фильтра.

Основные этапы работы понижающего преобразователя:

1. Когда ключ замкнут, входное напряжение подается на катушку индуктивности. Ток через катушку начинает нарастать, запасая в ней энергию.
2. При размыкании ключа ток продолжает течь через катушку, диод и нагрузку за счет ЭДС самоиндукции.
3. Конденсатор сглаживает пульсации напряжения на выходе.

Таким образом, за счет переключения ключа с высокой частотой и фильтрации LC-цепью на выходе формируется постоянное напряжение, которое ниже входного.

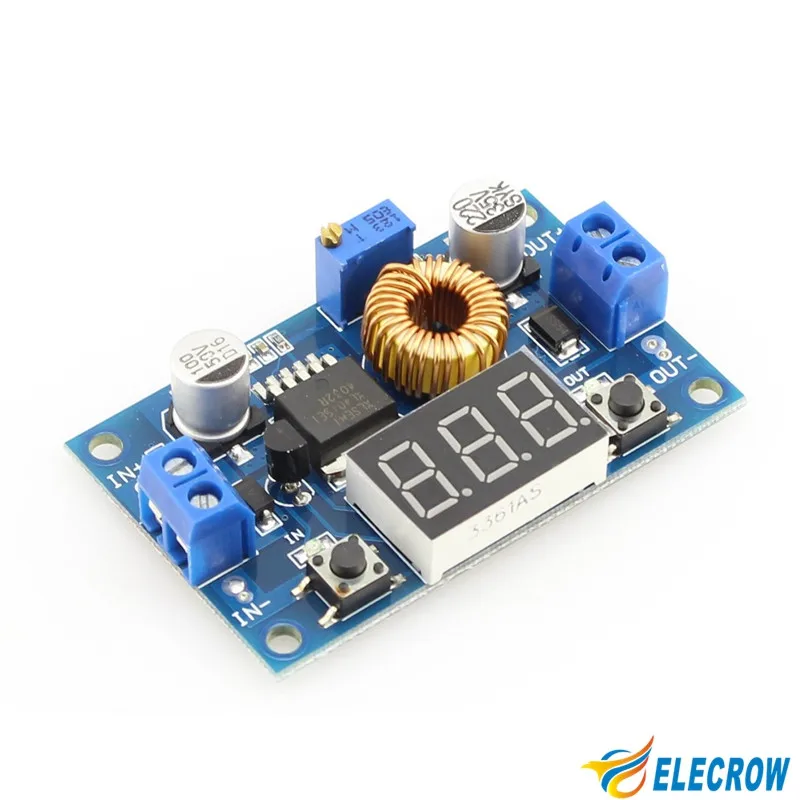

Схема и основные компоненты понижающего преобразователя

Базовая схема понижающего DC-DC преобразователя включает следующие основные элементы:

• Силовой ключ (транзистор)
• Диод
• Катушка индуктивности
• Конденсатор
• Система управления

Силовой ключ периодически подключает входное напряжение к LC-фильтру. Диод обеспечивает путь протекания тока при закрытом ключе. Катушка индуктивности и конденсатор формируют сглаживающий LC-фильтр. Система управления формирует ШИМ-сигнал для управления ключом.

Преимущества понижающих DC-DC преобразователей

Понижающие импульсные преобразователи имеют ряд важных достоинств по сравнению с линейными стабилизаторами:

• Высокий КПД (до 95% и выше)
• Малые габариты и вес
• Низкое тепловыделение
• Возможность получения выходного напряжения ниже 1.2В
• Широкий диапазон входных напряжений

Это делает их оптимальным выбором для многих применений, особенно там, где важна эффективность и компактность.

Расчет параметров понижающего преобразователя

При проектировании понижающего DC-DC преобразователя необходимо рассчитать следующие основные параметры:

1. Коэффициент заполнения D = Vout / Vin
2. Индуктивность дросселя L = (Vin — Vout) * D / (f * ΔIL)
3. Емкость выходного конденсатора C = ΔIL / (8 * f * ΔVout)
4. Ток и напряжение силового ключа и диода

Где:

• Vin, Vout — входное и выходное напряжение
• f — частота преобразования
• ΔIL — пульсации тока дросселя
• ΔVout — пульсации выходного напряжения

Области применения понижающих преобразователей

Понижающие DC-DC преобразователи широко используются в различных областях электроники и электротехники:

• Источники питания компьютеров и мобильных устройств
• Автомобильная электроника
• Промышленная автоматика
• Телекоммуникационное оборудование
• Светодиодные драйверы
• Зарядные устройства

Они позволяют эффективно преобразовывать напряжение в широком диапазоне мощностей — от единиц ватт до киловатт.

Выбор компонентов для понижающего преобразователя

При разработке понижающего DC-DC преобразователя важно правильно подобрать основные компоненты схемы:

Силовой ключ

В качестве ключа обычно используются MOSFET-транзисторы. Основные параметры при выборе:

• Максимальное напряжение сток-исток
• Максимальный ток стока
• Сопротивление канала в открытом состоянии
• Время переключения

Диод

Для повышения КПД рекомендуется использовать диоды Шоттки. Ключевые параметры:

• Максимальный прямой ток
• Максимальное обратное напряжение
• Падение напряжения в прямом направлении

Дроссель

При выборе дросселя учитывают:

• Индуктивность
• Максимальный допустимый ток
• Сопротивление обмотки
• Габариты

Правильный выбор компонентов позволяет оптимизировать характеристики преобразователя под конкретное применение.

Особенности проектирования понижающих преобразователей

При разработке понижающих DC-DC преобразователей необходимо учитывать ряд важных моментов:

• Выбор оптимальной частоты преобразования
• Минимизация паразитных индуктивностей в силовых цепях
• Обеспечение эффективного охлаждения силовых компонентов
• Снижение уровня электромагнитных помех
• Обеспечение устойчивости системы регулирования

Грамотный учет этих факторов позволяет создать надежный и эффективный преобразователь с оптимальными характеристиками.

Современные тенденции в развитии понижающих DC-DC преобразователей

Основные направления совершенствования понижающих преобразователей включают:

• Повышение рабочих частот до мегагерцового диапазона
• Применение синхронных выпрямителей вместо диодов
• Использование GaN и SiC транзисторов
• Внедрение цифровых систем управления
• Миниатюризация и повышение уровня интеграции

Эти технологии позволяют создавать все более компактные и эффективные преобразователи для современной электронной аппаратуры.

схемы, принцип работы ✮ Расчет мощности понижающего ДС/ДС преобразователя

Ваш город: Москва

Ваш или ближайший к вам город: Москва

Часы работы 9:00-18:00

Главная страница

Статьи

Принцип работы понижающего DC/DC преобразователя, схемы подключения

08.10.2011

Мощный понижающий преобразователь напряжения DC/DC, схема которого включает высокочастотный транзистор, входной и выходной L-C фильтры, силовой трансформатор, микросхему управления, представляет собой импульсный конвертер, преобразующий постоянное напряжение большего значения в постоянное напряжение меньшего значения. Современные устройства дополнительно выполняют стабилизацию характеристик, снижают уровень пульсаций, обеспечивают гальваническую развязку входных и выходных электроцепей. Некоторые модели могут регулировать напряжение на нагрузке, выдавать отрицательное напряжение, что выгодно выделяет их на фоне обычных линейных регуляторов.

Понижающие преобразователи напряжения применяются в следующих сферах:

• батарейные зарядные устройства;
• мультимедийные проигрыватели, компьютерные игровые консоли;
• распределенные систем электропитания;
• мониторы и телевизоры.

Содержание

• Принцип работы понижающих конвертеров
• Как рассчитать характеристики преобразователя?
• Схема подключения преобразователя
• Критерии выбора преобразователя
• Итоги

Основным элементом устройств является силовой ключ, в роли которого выступает биполярный, MOSFET или IGBT транзистор. Он может находиться в двух положениях — открытом и закрытом. В первом состоянии ток протекает через ключ, во втором — нет. Таким образом, принцип работы понижающего DC/DC преобразователя заключается в следующем:

1. Когда транзистор открыт, электроток от источника питания протекает по контуру ключ-индуктивность-нагрузка. При этом происходит нарастание тока от минимального до максимального значения.
   Энергия от источника передается в нагрузку, параллельно накапливается в катушке индуктивности и конденсаторе. Происходит так называемая фаза накачки.
2. При закрытии ключа, катушка отдает накопленную энергию нагрузке — наступает фаза разряда. Ток через транзистор не протекает, а течет по контуру индуктивность-диод-нагрузка. Диод необходим для протекания обратного электротока. В некоторых схемах вместо него используется MOSFET транзистор. Это решение позволяет повысить КПД системы. Такая схема ДС/ДС понижающего преобразователя называется синхронной.
3. Управление временем открытия и закрытия ключа осуществляется с помощью широтно-импульсной модуляции. Отношение времени импульса к общему времени цикла (импульс + пауза) называется коэффициентом заполнения. Изменяя его, можно регулировать величину выходного напряжения.

Рассмотрим пример расчета модуля конвертера с ШИМ-управлением, неизменной частотой коммутации и непрерывным током, протекающим через катушку.

В качестве исходных данных используются величины входного (Uвх) и выходного напряжения (Uвых), максимального выходного тока (Iмах) и частоты коммутации (N). Рассчитаем катушку индуктивности по формуле:

L = (Uвх — Uвых)* Uвых/ Uвх (мах)*1/N*1/LIR*Iмах, где LIR — это коэффициент пульсации, который определяется соотношением размаха токовых пульсаций в катушке к выходному электротоку конвертера.

Если принять Uвх = 7…24 В, Uвых = 2 В, Iмах = 7 А, N = 300 кГц, размах пульсаций = 300 мА, то получим L = 2,91 мкГн.

Пиковый ток катушки индуктивности вычисляем по формуле:

Iпик = Iмах + (LIR* Iмах)/2 = 8,05 А.

Выбор выходного конденсатора выполняется таким образом, чтобы величина пульсаций напряжения на выходе преобразователя и амплитуда выбросов при резком изменении тока нагрузки находились в заданных пределах. При подборе диода необходимо ориентироваться на рассеиваемую им мощность. Максимальный прямой ток диода не должен достигать наибольшего выходного тока конвертера.

Для максимального снижения потерь и повышения устойчивости работы устройства важно правильно разместить компоненты преобразователя и выполнить грамотную трассировку печатной платы. Вот несколько общих рекомендаций:

• нужно уменьшить длину общего и других проводников с большими токами. Длина проводников, который подключены к транзистору, диоду и катушке должна быть минимальной;
• проводники питающей цепи должны быть короткими и широкими;
• проводники в измеряющих цепях необходимо размещать подальше от коммутационных элементов.

Рассмотрим особенности подключения мощного понижающего преобразователя напряжения DC/DC, схема которого включает гальваническую развязку. Подобные устройства выполнены обычно в корпусах, рассчитанных на установку в 19-дюймовые стойки или шкафы. Подключение осуществляется в такой последовательности:

1. Подсоединяем нагрузку к клеммнику с помощью медного кабеля подходящего сечения.
2. Подключает к клеммнику сеть питания. Кабель должен быть обесточенным и иметь рекомендуемое производителем конвертера сечение. Важно соблюдать полярность соединения.
3. При необходимости подсоединяем линию внешней сигнализации, сообщающей об аварийном состоянии преобразователя.
4. Выполняем тест работы конвертера. Проверяем наличие и величину выходного напряжения.

При установке конвертера важно, чтобы не перекрывались вентиляционные отверстия на панелях устройства. Для эффективного охлаждения внутренних компонентов рекомендуется регулярно проводить замену вентиляторов. Следует учесть, что многие модели допускают параллельную работу нескольких преобразователей для питания общей нагрузки, а также рассчитаны на работу на холостом ходу.

При выборе импульсного понижающего преобразователя ключевыми параметрами являются:

• диапазон входного напряжения;
• выходное напряжение. Оно может быть фиксированным или регулируемым. Диапазон регулировки ограничен минимальной и максимальной длительностью импульса;
• максимальный выходной ток. Он зависит от наибольшей допустимой рассеиваемой мощности, сопротивления силовых ключей и других факторов;
• частота работы конвертера. Чем она выше, тем проще выполнять фильтрацию выходных параметров и бороться с помехами. В то же время, возрастание частоты приводит к увеличению потерь на переключение транзистора;
• коэффициент полезного действия.

В статье были рассмотрены основные схемы ДС/ДС понижающего преобразователя, представлены рекомендации по выбору и подключению устройств.
