Преобразователь 12 в 5 вольт своими руками. Как сделать преобразователь напряжения с 12В на 5В своими руками: пошаговая инструкция

Основные элементы схемы:

• Микросхема LM2576 — основной элемент преобразователя
• Входной конденсатор 100 мкФ для фильтрации входного напряжения
• Дроссель 100 мкГн
• Диод Шоттки 1N5822
• Выходной конденсатор 470 мкФ для сглаживания выходного напряжения

Пошаговая инструкция по сборке преобразователя 12В-5В

Соберем преобразователь напряжения с 12В на 5В своими руками, следуя этой пошаговой инструкции:

1. Подготовьте все необходимые компоненты согласно схеме.
2. Изготовьте или приобретите печатную плату для монтажа.
3. Начните монтаж с самых мелких компонентов — резисторов и диодов.
4. Установите конденсаторы, соблюдая полярность электролитических конденсаторов.
5. Припаяйте микросхему LM2576. Не используйте панельку, припаивайте напрямую к плате.
6. Установите дроссель. Обратите внимание на качество его крепления.
7. Подключите входные и выходные разъемы.
8. Внимательно проверьте правильность монтажа и отсутствие замыканий.
9. Подключите преобразователь к источнику 12В и проверьте выходное напряжение.
10. При необходимости установите радиатор на микросхему LM2576.

Как правильно подключить и настроить преобразователь 12В-5В

После сборки преобразователя необходимо правильно его подключить и настроить:

1. Подключите вход преобразователя к источнику 12В, соблюдая полярность.
2. Подключите мультиметр к выходу для контроля напряжения.
3. Включите питание и проверьте выходное напряжение. Оно должно быть 5В ± 0.1В.
4. Если напряжение отличается, подстройте его с помощью подстроечного резистора (если он предусмотрен схемой).
5. Проверьте работу преобразователя под нагрузкой, подключив потребитель (например, USB-устройство).
6. Убедитесь, что преобразователь не перегревается при длительной работе.

Помните о технике безопасности при работе с электрическими цепями!

Применение преобразователя напряжения 12В-5В в автомобиле

Преобразователь напряжения с 12В на 5В часто используется в автомобилях для питания различных устройств. Рассмотрим основные варианты применения:

• Зарядка мобильных телефонов и планшетов через USB-порт
• Питание видеорегистраторов и навигаторов
• Подключение автомобильных холодильников с питанием 5В
• Питание LED-подсветки салона автомобиля
• Подключение портативных аудиосистем с USB-входом

При установке преобразователя в автомобиль обратите внимание на следующие моменты:

• Надежно закрепите устройство, чтобы избежать повреждений от вибрации
• Обеспечьте хорошую вентиляцию для отвода тепла
• Используйте предохранитель на входе преобразователя для защиты от короткого замыкания
• Подключайте преобразователь напрямую к аккумулятору через отдельный провод

Возможные проблемы и их решение при сборке преобразователя 12В-5В

При сборке и эксплуатации преобразователя напряжения с 12В на 5В могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:

Отсутствие выходного напряжения

Если на выходе преобразователя нет напряжения, проверьте:

• Правильность подключения входного напряжения
• Целостность всех компонентов схемы
• Качество паяных соединений
• Исправность микросхемы стабилизатора

Нестабильное выходное напряжение

При колебаниях выходного напряжения обратите внимание на:

• Качество входного напряжения (возможно, требуется дополнительная фильтрация)
• Состояние выходных конденсаторов
• Правильность намотки и качество дросселя

Перегрев компонентов

Если преобразователь сильно нагревается, попробуйте:

• Установить дополнительный радиатор на микросхему стабилизатора
• Проверить соответствие компонентов расчетной мощности
• Улучшить вентиляцию устройства

Помехи в работе других устройств

При возникновении помех в работе других электронных устройств:

• Проверьте качество экранирования преобразователя
• Используйте дополнительные фильтры на входе и выходе
• Попробуйте изменить расположение преобразователя относительно других устройств

Улучшение характеристик самодельного преобразователя 12В-5В

Если вы хотите улучшить характеристики своего самодельного преобразователя напряжения с 12В на 5В, вот несколько рекомендаций:

1. Используйте более качественные компоненты, особенно конденсаторы и дроссель.
2. Увеличьте емкость выходных конденсаторов для лучшего сглаживания пульсаций.
3. Добавьте LC-фильтр на выход для уменьшения высокочастотных помех.
4. Используйте микросхему с обратной связью по току для лучшей стабилизации.
5. Улучшите систему охлаждения, добавив более эффективный радиатор.
6. Экранируйте устройство для уменьшения электромагнитных помех.
7. Добавьте защиту от перегрузки и короткого замыкания, если она не предусмотрена схемой.
8. Используйте многослойную печатную плату для лучшей разводки и уменьшения паразитных индуктивностей.

Помните, что улучшение характеристик может привести к усложнению схемы и увеличению стоимости устройства. Всегда оценивайте необходимость модификаций в зависимости от конкретных требований к преобразователю.

Автомобильный преобразователь напряжения с 12 вольт на 5 вольт ?

 Всем хорошо известно, что номинальное бортовое напряжение легковых автомобилей составляет 12 вольт.  Может в некоторых случаях оно может быть 24 вольта, поскольку аккумуляторы на такое напряжение тоже встречаются, но мы об этом не знаем:)…
Однако напряжение 12 вольт не всегда является подходящим для многих электронных устройств, где применяется цифровая логика. Исторически сложилось так, что большинство логических микросхем работают с напряжением 5 вольт. Именно это напряжение зачастую и обеспечивается в машине с помощью зарядных устройств, адаптеров, стабилизаторов… Кстати, о таком зарядном устройстве мы уже рассказывали в одной из наших статей «Зарядной устройство на 5 вольт для применения в машине». Если сказать более того, то по сути, эта статья является неким продолжением приведенной нами статьи выше, с одним лишь исключением. Здесь будут собраны все возможные варианты обеспечивающие преобразование 12 вольт в 5 вольт.

Как из 12 вольт сделать 5 вольт с помощью резисторов

Использование резистора для снижения питающего напряжения  нагрузки это один из самых «неблагодарных» способов. Такое заключение можно сделать даже из самого определения  резистора. Резистор — пассивный элемент электрической цепи, обладающий определенным сопротивлением для электрического тока. Здесь ключевым будет слово «пассивный». Действительно, такая  пассивность не позволяет гибко реагировать на изменения напряжения, обеспечивая стабилизацию питания для нагрузки.

Как из 12 вольт сделать 5 вольт с помощью транзистора

 Эта схема на транзисторе не самая простая в производстве, но при этом самая простая в функциональности. Сейчас мы говорим о том, что схема не защищена от короткого замыкания, от перегрева. Отсутствие такой защиты является неким недостатком. Актуальность этой схемы можно отнести к еще тем временам, когда не существовало микросборок (микросхем), преобразователей. Благо сейчас энных уйма и этот вариант, как и предыдущий, можно рассматривать также как один из возможных, но не предпочтительных.  Самым большим плюсом относительно варианта с резисторами будет активное изменение сопротивления, за счет применяемого стабилитрона и транзистора.  Именно эти радиоэлементы способны обеспечит стабилизацию. Теперь обо всем подробнее.

 Первоначально транзистор закрыт и не пропускает напряжение. Но после прохождения напряжения через резистор R1 и стабилитрон VD1 он открывается на уровень соответствующий напряжению стабилитрона. Ведь именно стабилитрон обеспечивает опорное напряжение для базы транзистора. В итоге, транзистор всегда открыт (закрыт) прямо пропорционально входному напряжению. Именно так обеспечивается снижение напряжения, а также его стабилизация. Конденсаторы выполняют функцию неких «электрических буферов», в случае резких скачков и провалов. Это придает схеме больше стабильности.  Итак, схема на транзисторе вполне работоспособна и применима. Ток для питания нагрузки здесь будет уже гораздо больше. Так скажем для транзистора указанного в схеме КТ815, это ток 1,5 А. Этого уже вполне достаточно, чтобы подключить навигатор, планшет или ведеорегистратор, но не все сразу!

Как из 12 вольт сделать 5 вольт с помощью микросхемы

 На смену транзисторным сборкам пришли микросхемы. Их плюсы очевидны. Здесь и электронщиком совсем не надо быть, можно все собрать без представлений, как и что работает. Хотя даже специалист не скажет, что же вшил в корпус производитель той или иной микросхемы, коих развелось на нашем рынке великое множество. Это собственно на руку нам, мы можем выбрать лучшее, за меньшие деньги. Также плюсами микросборок будет использование всевозможных защит, которые были недоступны в предыдущих вариантах. Это защита от КЗ и от перегрева. Как правило, это по умолчанию. Теперь давайте разберем подобные примеры.

Применения таких микросборок оправдано для случая, если вам необходимо питать одно из устройств, так как питающий ток соизмерим с предыдущим вариантом, порядка 1,5 А. Однако ток также будет зависеть и от корпуса сборки. Ниже приведены те же микросхемы, но в других типах корпусов. В этих случаях ток питания будет порядка 100 мА. Это вариант для маломощных потребителей. В любом случае ставим на микросхемы радиаторы.

Итак, в случае подключения нескольких устройств, придется подключать микросборки параллельно, по одной микросхеме на каждое устройство. Согласитесь, сто это не совсем корректный вариант. Здесь лучше идти по пути увеличения выходного тока питания, и повышения КПД. Именно этот вариант нам предлагают микросхемы с ШИМ. О нем далее…

Как из 12 вольт сделать 5 вольт с помощью микросхемы с ШИМ

 Очень кратко и непрофессионально расскажем о широтно-импульсной модуляции. Вся ее суть сводится к тому, что питание осуществляется не постоянным током, а импульсами. Частота импульсов и их диапазон подбирается таким образом, чтобы питающая нагрузка воспринимала питание, словно ток постоянен, то есть не было отклонений в работе, отключений, миганий и т.д. Однако за счет того, что ток импульсный, и за счет того что он прерывистый, все элементы схемы работают уже со своеобразными «перерывам на отдых». Это позволяет сэкономить на потреблении, а также разгрузить рабочие элементы схемы. Именно из-за этого импульсные блоки питания и преобразователи такие маленькие, то такие «удаленькие».  Использование ШИМ позволяет повысить КПД схемы до 95-98 процентов. Поверьте это очень хороший показатель. Итак, приводим схему для преобразователя с 12 на 5 вольт использующего ШИМ.

Вот так она выглядит «вживую».

Более подробно об этом варианте все в той же статье про зарядное устройство на 5 вольт, которое мы упоминали ранее.

Подводя итог о преобразователе напряжения с 12 на 5 вольт

 Все схемы и варианты преобразователей, про которые мы вам рассказали в этой статье, имеют право на жизнь. Самый простой вариант с резистором будет незаменим для варианта, когда вам необходимо подключить что-то маломощное и не требующее стабилизированного  напряжения.  Скажем пару светодиодов, подключенных последовательно. Кстати, о подключении светодиодов к 12 вольтам, вы можете узнать из статьи «Как подключить светодиод к 12 вольтам».
 Второй вариант будет уместен тогда, когда преобразователь вам нужен уже сейчас, а времени или возможности, сходить в магазин, нет. Найти транзистор и стабилитрон можно практически в любой технике под списание.
 Применение микросхем один из наиболее распространенных вариантов на сегодняшний день. Ну, а микросхемы с ШИМ это то, к чему все и идет. Именно так видятся наиболее перспективные и выгодные варианты преобразователей напряжения с 12 на 5 вольт.
 Последнее по хронологии статьи, но не по информативности нам хотелось напомнить о том, как должно подключаться питание к USB разъемам, будь то mini, micro разъемы.

Теперь вы сможете не только выбрать и собрать нужный вам вариант преобразователя, но и подключить его вашему электронному девайсу через разъем USB, ориентируясь на принятые стандарты питания.

Простой преобразователь напряжения 12в — 5в на usb

Для зарядки мобильных устройств обычно используются 5-вольтовые блоки питания, работающие от сетевого напряжения. Напряжение в 5 В можно также получить из 12-вольтовой сети автомобиля или от сетевого блока питания на 12 В. Это можно осуществить, используя несложные схемы с различными стабилизаторами напряжения.

В таких схемах стабилизатор будет ощутимо греться, что ухудшит его параметры выходного тока. Чтобы стабилизатор не перегрелся и не вышел из строя, его необходимо поместить на теплоотвод. Напряжение на входе в стабилизатор не должно быть выше 15 В.

Большинство мобильных устройств определяют подключение к зарядному устройству по наличию перемычки между вторым и третьим пинами. Но схемы коммутации USB могут быть и другими. Об этом лучше почитать в статье о проблемах зарядки через USB.

В схеме используются всего три компонента: сам стабилизатор напряжения и два 16-вольтовых конденсатора номиналом 100 и 330 нФ.

Стабилизаторы напряжения можно использовать советские: 2-амперный КР142ЕН5А или 1,5-амперный КР142ЕН5B. Естественно, возможна их замена на зарубежные аналоги, указанные на картинке, где изображен преобразователь на стабилизаторе КР142ЕН5:

В том случае если ваш преобразователь имеет на выходе ток не больше 0,1 А, то можно воспользоваться стабилизаторами, исполненными в корпусе SO-8, SOT-89 или TO-92. Схемы с такими конвертерами представлены на рисунках ниже:

Стоит добавить, что наипростейший способ сделать преобразователь — это вытащить плату из готового автомобильного адаптера для прикуривателя. Плату этого адаптера необходимо приспособить для работы вне автомобиля. Об этом можно найти много информации.

Дополнительная информация:

Такие стабилизаторы напряжения можно найти в телевизорах с кинескопами. Чаще всего там встречаются микросхемы серии 7805 и 7809.

При отсутствии конденсаторов схема вполне работоспособна. Стабилизатор обладает защитой от перегрева, правда, диапазон достаточно большой — от 65 до 140. Потом наблюдается резкое падение напряжения, и появляются пульсации микросхемы.

Другими словами, если схема питается от батареи, то во входном конденсаторе нет необходимости. Конденсатор на выходе рекомендуется ставить номиналом 1 мкФ и менее, иначе его разряд может сжечь схему, если произойдет короткое замыкание на входе (с той стороны, где располагается батарея).

Чтобы схема была более стабильной, рекомендуется на выходе установить дроссель и пару конденсаторов: керамический номиналом 100-200 нФ и ниобиевый номиналом 500 нФ.

Броски от индуктивной нагрузки не критичны для этой схемы.

Автор: Алексей Алексеевич.

Преобразователь напряжения 5 Вольт 8 Ампер с четырьмя USB выходами. Технический обзор и тест преобразователя напряжения с USB

Я уже как-то писал, что заказываю для товарища разные полезные вещи, и выкладывал обзоры этих вещей. Но так как иногда обзоры задерживаются по ряду причин, то чтобы было удобнее, я решил попутно заказывать себе 1-2 штуки этих товаров просто для пробы, если они конечно мне интересны. Так было и в этот раз, заказ изначально был на 10 плат, я же заказал 10+1 для себя.

В описании заявлялось что это преобразователь напряжения, без гальванической развязки, со входным напряжением 8-35 Вольт и выходным 5 Вольт с током до 8 Ампер.
Платка компактная, если не учитывать разъемы, то примерно как спичечный коробок.

На сторону противоположную USB разъемам вынесен входной разъем и клеммник, на который разведены входные клеммы и выходные. Т.е. данный преобразователь можно использовать и без подключения к USB выходам, что иногда может быть полезно.

На второй стороне соответственно 4 USB гнезда, разделенные на две пары. Разъемы поначалу были очень тугими, но после 2- подключений пришли в норму.

Сверху находится пара транзисторов (преобразователь с синхронным выпрямлением) со стертой маркировкой, силовой дроссель, а также четыре конденсатора 220мкФ 35 Вольт.

Так как выходной ток уже довольно приличный, то дроссель намотан не обычным проводом, а медной шиной для повышения КПД и соответственно уменьшения нагрева.

Снизу все остальные компоненты, предохранитель, транзистор защиты от переполюсовки, контроллер, защитные супрессоры.

Схемотехника приятно порадовала, здесь помимо предохранителя есть нормальная защита от переполюсовки питания, реализованная не на диоде, а на полевом транзисторе, я уже как-то рассказывал принцип ее работы.
Также радует наличие керамических конденсаторов по линиям питания и два супрессора установленные параллельно выходу 5 Вольт, предназначенные для защиты нагрузки в случае пробоя силовых транзисторов. Конечно такая защита не дает 100% гарантии, но шанс выживаемости увеличивает.

По выходу стоят контроллеры, которые подбирают напряжение на линиях данных USB чтобы нагрузка могла взять максимальный ток. Это не QC, но тем не менее совместимость с различными потребителями становится выше. Тем более что QC в преобразователе с более чем одним выходом требует наличия соответствующего количества преобразователей.
Отмечу что параллельно силовым контактам USB разъемов также стоят керамические конденсаторы.

Но мало того, производитель для повышения надежности, а точнее — устойчивости к внешним воздействиям, покрыл плату резиноподобным компаундом, что встречается крайне редко.

Подключаем блок питания, при этом о наличии напряжения на выходе сигнализирует небольшой красный SMD светодиод, при необходимости можно заменить его на обычный, рядом есть соответствующие отверстия.

1. Выходное напряжение 5.28 Вольта, что немного превышает допуск по стандарту, составляющий 4.75-5.25 Вольта, но не сильно и думаю что не критично.
2. Поддерживается несколько режимов эмуляции. Но что любопытно, при первых тестах один выход стабильно отображал режим QC 5 Вольт, но когда я начал через время готовить обзор и повторил тесты, то больше такого не встречал…
3. При подключении телефона Самсунг ток заряда составлял 650мА, судя по всему «договориться» они не смогли.
4. Зато при попытке подключить китайский UMIdigi без проблем получил 2-2.18 Ампера, хотя мое привычное зарядное вообще не хочет его нормально заряжать.

Нагрузочный тест показал две вещи:
1. Хорошую стабилизацию напряжения, в диапазоне от нулевого тока до максимальной нагрузки напряжение падает всего на 60-70мВ. Нагрузка и измерение производилось на клеммнике, а не USB разъеме.
2. 8 Ампер это максимальный выходной ток, дальше срабатывает защита, причем иногда защита срабатывала и при меньшем токе, например при тех же 8 Ампер.

Для измерения уровня пульсаций использовался все тот же «стенд», правда в этот раз произошли некоторые изменения. Для уменьшения количества помех от измерительных приборов я питал нагрузку от трансформаторного БП.
Кроме того, так как ко мне едут две новые нагрузки, то в планах потом мою основную доработать, перенеся ее в другой корпус, установив там трансформаторный блок питания, а не импульсный и кроме того добавив гальваническую развязку интерфейса подключения к компьютеру. Данные доработки должны убрать образование возможных земляных петель.

А вот пульсации я бы не назвал маленькими, основные, которые сложнее погасить, составляют 180мВ в любом режиме. На осциллограммах нагрузка 0-33-66-100%
Есть пульсации в виде «иголок», которые легче гасить, но которые зависит от тока нагрузки и которые имеют заметно ольший размах.
Напряжение питания здесь 12 Вольт.

Тот же тест, те же режимы, но входное напряжение 24 Вольта.
Собственно ничего кроме размаха пульсаций «иголок» не изменилось. Я бы в качестве простой доработки рекомендовал увеличить емкость выходных конденсаторов.

Выше на фото видно, что земля щупа осциллографа подключена проводом, а не пружинкой, что дает некоторое искажение результатов теста. Но так как разница в данном случае не очень велика, то я ею пренебрег.
Входное напряжение 24 Вольта, ток нагрузки 8 Ампер, слева с проводом, справа с пружинкой.

Нагрев проверялся в трех режимах, с током нагрузки 2.5, 5.0 и 7.5 Ампера, первый тест был минут 10-15, дальше можно увидеть по таймингу тепловизора.
В общем 7.5 Ампера преобразователь держит уверенно, греется не очень сильно, но в компактную закрытую коробочку я бы не стал его ставить, так как возможен перегрев.

Измерение КПД. Попутно измерил ток потребления без нагрузки, при обоих вариантах входного напряжения он одинаков и составляет 40мА.
При входном напряжении 12 Вольт КПД лучше на малых токах нагрузки, при 24 Вольта на больших, собственно это видно на графике.

В качестве резюме могу сказать, что преобразователь очень понравился, единственное нарекание, которое я меня есть, это к уровню пульсаций, в остальном как по мне, то все отлично, как качество изготовления, так и наличие защит, стабильность выходного напряжения, схемотехника, особенно с учетом цены. На мой взгляд вещь весьма полезная для радиолюбителя.

На этом у меня все, надеюсь что обзор был полезен.

Преобразователь 12-5 Вольт для зарядки телефонов от прикуривателя

Микросхема MС34063 универсальная микросхема, на базе которой можно построить ряд интересных схем преобразователей напряжения. Широкое применение находят повышающие преобразователи на базе этой микросхемы, но не менее популярны и понижающие.

Микросхема находит широкое применение в промышленных блоках питания, зарядных устройствах и не только. Сегодня рассмотрим вариант применения этой микросхемы для постройки понижающего DC-DC преобразователя с выходным током до 1Ампера (этого позволяет внутренний транзистор микросхемы).

Такого тока вполне хватит для зарядки современных смартфонов и планшетных компьютеров. Микросхема импульсная, благодаря чему обеспечивается высокий КПД преобразователя в целом. Частотозадающий конденсатор С1 в схеме советуется подобрать так, чтобы рабочая частота микросхемы не была в районе 60-90кГц, больше не стоит.

Выходной ток в принципе можно увеличить добавлением дополнительного ключевого транзистора, но об этом поговорим как-нибудь в другой раз. Особенность схемы в простоте и в широком диапазоне входных напряжений, на вход можно подавать от 7 до 40 Вольт, при этом выходное напряжение будет держаться стабильным на уровне 5 Вольт.

Выходное напряжение подлежит регулировке изменением номиналов делителя R2/R3
Диод VD1 желательно взять Шоттки  на 3 и более Ампер. Микросхема в дополнительном теплоотводе не нуждается, хотя при большой выходной нагрузке ее нагрев возможен, но это нормально.

Сейчас многие спросят-зачем такие сложности, если давно изобрели микросхему 7805, которая выполняет ту же функцию, но в схеме помимо микросхемы стабилизатора почти нет компонентов.

Разумеется – микросхема 7805 хороша для таких дел и обеспечивает выходной ток до 15 Ампер, но у нее есть один большой недостаток – это линейный стабилизатор напряжения, около 30-35% начальной мощности уйдет в виде ненужного нагрева на самой микросхеме, а это тепло нужно отводить, это в свою очередь приводит к использованию довольно массивных теплоотводов, что неудобно из-за больших размеров конструкции, а импульсные стабилизаторы лишены этого недостатка.

И ещё хочу отметить один момент, а вы не пробовали гонять на грузовиках, нет я не про настоящие, есть интересные гонки на грузовиках. Стоит только попробовать и вас уже не оторвать, заходите на obgonki.ru и сами всё узнаете.

Преобразователь напряжения 12-5В своими руками

В настоящее время импульсные преобразователи используются практически везде и всё чаще заменяют классические линейные стабилизаторы, на которых при больших токах выделяется значительная мощность в виде тепловых потерь. Предлагаемая схема является простым понижающим преобразователем Step-Down с напряжения 12 В на стандартное для USB 5 В и собирается она на основе популярной микросхемы LM2576T.

Устройство предназначено для работы с автомобильной проводкой 12 В и может использоваться для зарядки или питания GPS-навигаторов, мобильных телефонов, планшетов оснащенных разъемом USB.

В состоянии покоя система полностью отключена от питания авто, а во время работы выключается сразу же после отключения тока, потребляемого с его выхода (например, при отключении провода от USB-разъема). Запуск системы осуществляется через кратковременное нажатие на кнопку, но если в данный момент выход не подключен — преобразователь снова автоматически выключится.

Принципиальная схема преобразователя LM2576T

Основой является уже упомянутый ранее чип U1 (LM2576T-ADJ), дроссель L1 (100uH) и диод Шоттки D1 (1N5822). Конденсатор C1 (100uF) фильтрует напряжение питания. Выходной фильтр представляет собой конденсатор C4 (470uF), а стабилитрон D4 (BZX85C5V1) мощностью 1.3 Ватт может защитить систему от возможного кратковременного повышения напряжения питания (жалко будет спалить дорогой смартфон из-за случайных ошибок).

Принцип действия устройства

Для начала стоит написать несколько слов о самой микросхеме LM2576T — контроллере преобразователя. Схема обеспечивает превосходную альтернативу для типовых 3-х контактных линейных стабилизаторов семейства LM317, предлагая гораздо более высокую эффективность и позволяя снизить потери. Очень большое преимущество микросхемы LM2576T — возможность отключения и перехода в режим Standby, в котором потребляемый ток всего 50 мкА. Эта функция не используется в данной схеме преобразователя, но стоит иметь в виду на будущее. LM2576T содержит в своем составе все необходимые компоненты для преобразователя, вместе с силовым транзисторным ключом, который может работать с токами до 3 А. Сборка требует подключения только нескольких внешних компонентов.

Важным элементом является делитель напряжения R10 (1,2 k), R11 (3,6 к), так как он отвечает за величину выходного напряжения. Степень деления подобрана так, чтобы при выходном напряжении 5 В на входе компаратора микросхемы U1 присутствовало напряжение 1.23 В. Внутренний компаратор микросхемы управляет транзистором, чтобы напряжение на выходе достигло нужного значения. Всё это дело стабилизирует напряжение и при изменении тока нагрузки.

Преимуществом данной схемы является возможность автоматического выключения питания после отключения тока, потребляемого от преобразователя. Отвечает за это транзистор T1 (BD140), а также резисторы R6 (10k) и R4 (1k). В выключенном состоянии резистор R6 обеспечивает правильное отключение транзистора T1. Запуск системы осуществляется через кратковременное замыкание кнопки S1 (типа сенсорная). Преобразователь включается, а транзистор T4 (2N7000) поддерживает далее низкий потенциал на базе T1. Резистор R4 ограничивает ток базы транзистора Т1.

Для контроля тока потребляемого нагрузкой, используется операционный усилитель U2 (LM358), в котором задействуется только одна половина. Он работает с усилением, равным 1000, установленным через резисторы R12 (100k) и R13 (100 Ом). Конденсатор C2 (100nF) фильтрует напряжение питания усилителя. Для управления транзистором T4 используется делитель напряжения R9 (10k), R7 (10k), осуществляющий деление выходного напряжения ОУ на 2.

Незначительное падение напряжения на измерительном резисторе R14 (0,2 Ома) порядка 5 мВ, нужно для поддержания работы преобразователя. Таким образом, для поддержания включенного состояния инвертора, достаточно потребляемого нагрузкой тока 25 мА.

Двухцветный светодиод D2 выполняет роль индикатора питания.

Когда же напряжение на выходе слишком высокое, открывается стабилитрон D3 (BZX55C5V1), а на резисторе R8 (2,2 k) появляется потенциал, достаточный для открытия транзистора T3 (2N7000). Сразу T2 (2N7000) будет закрыт и загорится красный светодиод. Ток светодиодов ограничен через резисторы R2 (560 Ом) и R3 (1k). При нормальной работе транзистор T2 пропускает ток (через R5) и горит зеленый светодиод.

Печатная плата инвертора 12/5 вольт

Печатная плата в PDF доступна для скачивания по ссылке всем посетителям сайта 2 Схемы. Монтаж преобразователя не сложен, все помещается на односторонней печатке. Пайку следует начинать с маленьких радиоэлементов — резисторов, потом диоды, транзисторы, и заканчивая конденсаторами и разъемами. Под микросхему не следует использовать панельки, особенно если система будет работать в автомобиле, так как из-за вибраций м/с может вылететь из гнезда. Если схема будет работать постоянно и в сложных условиях, без притока воздуха, то стоит прикрутить небольшой радиатор (кусок пластины) на транзистор Т1.

Как упростить конструкцию

Как уже говорилось, DC-DC инвертор имеет функцию автоматического отключения. Но можно при желании от нее отказаться, что неплохо упростит конструкцию. Резистор R14 тогда надо заменить перемычкой, а операционный усилитель U2 и элементы, которые с ним работают, не будут нужны вообще. Не нужна также установка транзистора T4. Вместо кнопки можно использовать любой переключатель соответствующей мощности, что позволит включить преобразователь тумблером. В случае, если схема будет работать в постоянном режиме, не нужен и транзистор T1 — соедините его эмиттер с коллектором с помощью перемычки.

DC — DC преобразователь напряжения с 12 на 5 вольт. Схема и описание

В настоящее время, импульсные преобразователи используются практически везде и очень часто заменяют классические линейные стабилизаторы, на которых, как правило, при больших токах происходят значительные потери в виде тепла.

Приведенная здесь схема является простым импульсным понижающим преобразователем (Step-Down) с 12В до 5В. Схема построена на основе популярной и недорогой микросхеме MC34063.

Устройство предназначено для работы с автомобильной бортовой сетью 12В и может использоваться для зарядки/питания GPS навигаторов или мобильных телефонов, оснащенных разъемом USB.

В режиме ожидания схема полностью отключается от источника питания, а во время нормальной работы отключается сразу же после отключения нагрузки. Запуск преобразователя осуществляется путем кратковременного нажатия на кнопку и если к выходу не была ранее подключена нагрузка, например телефон, то преобразователь автоматически выключится.

Описание работы преобразователя напряжения с 12 на 5 вольт

Как уже было сказано ранее, схема построена на микросхеме MC34063, которая представляет собой контроллер, содержащий основные компоненты, необходимые для изготовления DC-DC преобразователей.

MC34063 содержит температурную компенсацию, источник опорного напряжения, компаратор и генератор с регулируемым заполнением. Кроме того, данная микросхема содержит схему ограничения тока и внутренний ключ, который может работать с токами до 1,5 А.

Для изготовления преобразователя требуется ОУ, дроссель, диод и несколько резисторов и конденсаторов. На рисунке ниже представлена полная принципиальная схема преобразователя.

Сердцем устройства является уже упомянутый ранее чип DD2 (MC34063), а так же дроссель L1 и диод Шоттки VD1. Диод выполняет очень важную роль — благодаря ему происходит закрытие контура для протекания тока от дросселя L1, возникающего после отключения внутреннего выходного ключа MC34063.

Профессиональный цифровой осциллограф

Количество каналов: 1, размер экрана: 2,4 дюйма, разрешен…

Конденсатор C3 определяет частоту работы внутреннего генератора DD2 и при емкости в 470pf частота будет составлять около 50 кГц. Резистор R5 отвечает за ограничение тока преобразователя и через него протекает весь импульсный ток, поступающий далее на дроссель L1. Ограничение тока установлено на уровне около 1,1 А.

Конденсатор C1 фильтрует напряжение питания. Выходной фильтр представляет собой конденсатор C4, а стабилитрон VD3 мощностью 1,3 Вт защищает схему от возможного кратковременного повышения напряжения.

Очень важным элементом является резистивный делитель напряжения R3, R7, так как он отвечает за величину выходного напряжения. Их соотношение подобрано таким образом, что при выходном напряжении 5В на входе 5 компаратора микросхемы DD2 было напряжение 1,25В.

Большим преимуществом данной схемы является возможность автоматического выключения питания после отключения нагрузки. За эту функцию отвечает транзистор VT1 и резисторы R1,R2. В выключенном состоянии резистор R1 обеспечивает правильную отсечку транзистора VT1. Запуск системы осуществляется через кратковременное нажатие кнопки SW1.

Преобразователь запускается, а транзистор VT2 далее поддерживает низкий уровень на базе VT1. Резистор R2 ограничивает ток базы транзистора VТ1.

Для контроля тока, потребляемого нагрузкой, используется операционный усилитель DD1 (LM358). Он работает в качестве неинвертирующего усилителя с коэффициентом усиления равным 1000. Коэффициент усиления определяется номиналами резисторов R8 и R9.

Конденсатор C2 фильтрует напряжение питания усилителя. Для управления транзистором VT2 используется делитель напряжения на резисторах R4 и R6, с коэффициентом деления 2.

Незначительное падение напряжения на измерительном резисторе (шунте) R11 порядка 5-6мВ приведет к открытию транзистора VT2 и поддержанию работы преобразователя. Таким образом, для поддержания работы преобразователя достаточно чтобы ток потребления был порядка 25-30мА. Светодиод VD2 выполняет роль индикатора питания, а его ток ограничен резистором R10.

Скачать рисунок печатной платы (80,4 KiB, скачано: 1 740)

Источник

Простые повышающие DC/DC преобразователи своими руками, схемы

Устройствами с батарейным питанием сейчас уже никого не удивишь, всевозможных игрушек и гаджетов питающихся от аккумулятора или батарейки найдется с десяток в каждом доме. Между тем, мало кто задумывался над количеством разнообразных преобразователей, которые используются для получения необходимых напряжений или токов от стандартных батарей. Эти самые преобразователи делятся на несколько десятков различных групп, каждая со своими особенностями, однако в данный момент времени мы говорим про понижающие и повышающие преобразователи напряжения, которые чаще всего называются AC/DC и DC/DC преобразователями. В большинстве случаев для построения таких конвертеров используются специализированные микросхемы, позволяющие с минимальным количеством обвязки построить преобразователь определенной топологии, благо микросхем питания на рынке сейчас великое множество.

Рассматривать особенности применения данных микросхем можно бесконечно долго, особенно с учетом целой библиотеки даташитов и аппноутов от производителей, а также бесчисленного числа условно-рекламных обзоров от представителей конкурирующих фирм, каждая из которых старается представить свой продукт наиболее качественным и универсальным. В этот раз мы будем использовать дискретные элементы, на которых соберем несколько простейших повышающих DC/DC преобразователей, служащих для того, чтобы запитать небольшое маломощное устройство, к примеру, светодиод, от 1 батарейки с напряжением 1,5 вольт. Данные преобразователи напряжения можно смело считать проектом выходного дня и рекомендовать для сборки тем, кто делает свои первые шаги в удивительный мир электроники.

Итак, схема первая:

Схема простого DC/DC
преобразователя №1

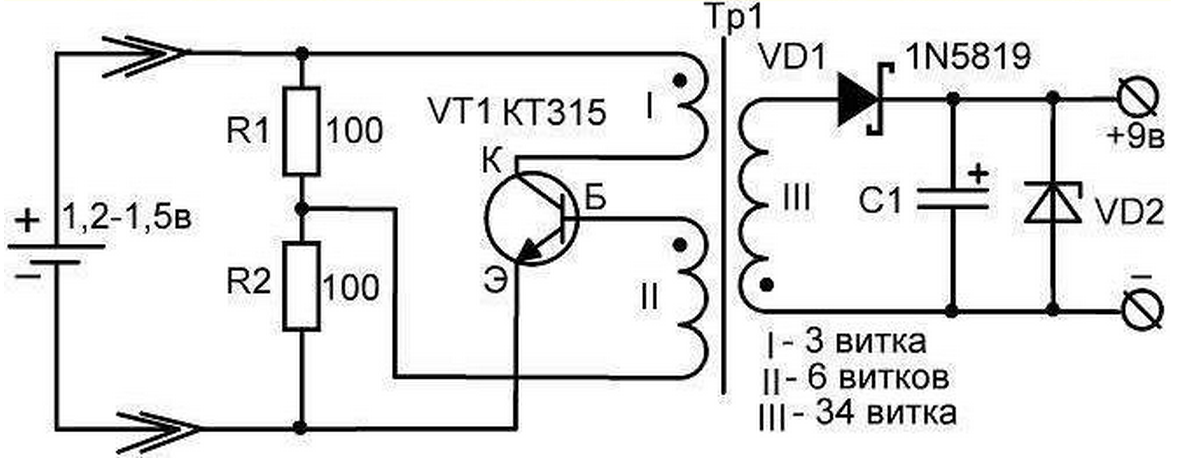

На данной схеме представлен релаксационный автогенератор, представляющий собой блокинг-генератор со встречным включением обмоток трансформатора. Принцип работы данного преобразователя следующий: при включении , ток протекающий через одну из обмоток трансформатора и эмиттерный переход транзистора – открывает его, в результате чего он открывается и больший ток начинает течь через вторую обмотку трансформатора и открытый транзистор. В результате в обмотке, подключенной к базе транзистора наводится ЭДС, запирающая транзистор и ток через него обрывается. В этот момент энергия, запасенная в магнитном поле трансформатора, в результате явления самоиндукции, высвобождается и через светодиод начинает протекать ток, заставляющий его светиться. Затем процесс повторяется.

Компоненты, из которых можно собрать этот простой повышающий преобразователь напряжения, могут быть совершенно различными. Схема, собранная без ошибок, с огромной долей вероятности будет корректно работать. Мы пробовали использовать даже транзистор МП37Б – преобразователь отлично функционирует! Самым сложным является изготовление трансформатора – его надо намотать сдвоенным проводом на ферритовом колечке, при этом количество витков не играет особой роли и находится в диапазоне от 15 до 30. Меньше – не всегда работает, больше – не имеет смысла. Феррит — любой, брать N87 от Epcos не имеет особого смысла, также как и разыскивать M6000НН отечественного производства. Токи в цепи протекают мизерные, поэтому размер колечка может быть очень небольшим, внешнего диаметра в 10 мм будет более чем достаточно. Резистор сопротивлением около 1 килоома (никакой разницы между резисторами номиналом в 750 Ом и 1,5 КОм обнаружено не было). Транзистор желательно выбрать с минимальным напряжением насыщения, чем оно меньше – тем более разряженную батарейку можно использовать. Экспериментально были проверены: МП 37Б, BC337, 2N3904, MPSh20. Светодиод – любой имеющийся, с оговоркой, что мощный многокристальный будет светиться не в полную силу.

Собранное устройство выглядит следующим образом:

Размер платы 15 х 30 мм, и может быть уменьшен до менее чем 1 квадратного сантиметра при использовании SMD-компонентов и достаточно маленького трансформатора. Без нагрузки данная схема не работает.

Вторая схема — это типовой степ-ап преобразователь, выполненный на двух транзисторах. Плюсом данной схемы является то, что при её изготовлении не надо мотать трансформатор, а достаточно взять готовый дроссель, но она содержит больше деталей, чем предыдущая.

Схема простого DC/DC преобразователя №2

Принцип работы сводится к тому, что ток через дроссель периодически прерывается транзистором VT2, а энергия самоиндукции направляется через диод в конденсатор C1 и отдается в нагрузку. Опять же, схема работоспособна с совершенно различными компонентами и номиналами элементов. Транзистор VT1 может быть BC556 или BC327, а VT2 BC546 или BC337, диод VD1 – любой диод Шоттки, например, 1N5818. Конденсатор C1 – любого типа, емкостью от 1 до 33 мкФ, больше не имеет смысла, тем более, что можно и вовсе обойтись без него. Резисторы – мощностью 0,125 или 0,25 Вт (хотя можно поставить и мощные проволочные, ватт эдак на 10, но это скорее расточительство чем необходимость) следующих номиналов: R1 — 750 Ом, R2 — 220 КОм, R3 – 100 КОм. При этом, все номиналы резисторов могут быть совершенно свободно заменены на имеющие в наличии в пределах 10-15% от указанных, на работоспособности правильно собранной схемы это не сказывается, однако влияет на минимальное напряжение, при котором может работать наш преобразователь.

Самая важная деталь — дроссель L1, его номинал также может отличаться от 100 до 470 мкГн (экспериментально проверены номиналы до 1 мГн – схема работает стабильно ), а ток на который он должен быть рассчитан не превышает 100 мА. Светодиод – любой, опять же с учетом того, что выходная мощность схемы весьма невелика.Правильно собранное устройство сразу же начинает работать и не нуждается в настройке.

Напряжение на выходе можно стабилизировать, установив стабилитрон необходимого номинала параллельно конденсатору C1, однако следует помнить, что при подключении потребителя напряжение может проседать и становиться недостаточным. ВНИМАНИЕ! Без нагрузки данная схема может вырабатывать напряжение в десятки или даже сотни вольт! В случае использования без стабилизируещего элемента на выходе, конденсатор C1 окажется заряжен до максимального напряжения, что в случае последующего подключения нагрузки может привести к её выходу из строя!

Преобразователь также выполнен на плате размером 30 х 15 мм, что позволяет прикрепить его на батарейный отсек типа размера AA. Разводка печатной платы выглядит следующим образом:

Обе простые схемы повышающих преобразователей можно сделать своими руками и с успехом применять в походных условиях, например в фонаре или светильнике для освещения палатки, а также в различных электронных самоделках, для которых критично использование минимального количества элементов питания.

Преобразователь с 12 В на 5 В — 4 простых схемы для проектов

Прежде чем перейти к схеме преобразователя с 12 В на 5 В с использованием различных методов, позвольте взглянуть на потребность в источнике питания 5 В.

Для работы широкого спектра микросхем и контроллеров автоматизации требуется источник постоянного тока напряжением 5 В, при отсутствии источника питания 5 В нам может потребоваться получить его из существующего источника питания, и тогда вам на помощь приходит этот линейный преобразователь. Вот список всех возможных схем, но их применение отличается от схемы к схеме.Мы уже обсуждали схему преобразователя 9В в 5В ранее.

Эти схемы представляют собой базовые регуляторы напряжения, первая из которых представляет собой простой делитель напряжения на резисторах.
Все схемы имеют разную производительность. Схема делителя напряжения не рекомендуется для использования в сильноточных приложениях, поскольку она имеет низкий выходной ток и меньшую эффективность.

Преобразователь 12 В в 5 В с использованием делителя напряжения:

Вот схема преобразователя постоянного тока 12 В в 5 В для слаботочных приложений (<70 мА) , в основном для измерения эталонной ЭДС / напряжения и в цепи отвода небольшого тока, например Светодиодный индикатор.

Вы можете подключить два светодиода последовательно через резистор R2, получая вход от свинцово-кислотной батареи 12 В или адаптера 12 В в качестве входа.

Необходимые компоненты:

Одна батарея 12 В, резистор 1,8 кОм, резистор 1,3 кОм, соединительные провода.

Эта схема представляет собой схему делителя напряжения. Вы можете рассчитать его для требуемого «выходного напряжения» по следующей формуле:

Здесь Vout — это выходное напряжение, снимаемое на резисторе R2.Vin — это входное напряжение, которое необходимо понизить. Выберите стандартное сопротивление резистора (более 1 кОм) любого сопротивления и решите другое. Затем выберите стандартное значение, ближайшее к полученному значению резистора.

Проверить лучшие схемы преобразователя 12 В в 6 В

Преобразователь 12 В в 5 В с использованием стабилитрона:

Схема, показанная ниже, предназначена для цепей среднего тока, она полезна для (1-70 мА) дренажной цепи среднего тока, например .светоизлучающие диодные индикаторы, схемы драйверов, операции с низковольтными транзисторами и многое другое.

Вы можете использовать эту схему понижающего преобразователя 12 В в 5 В постоянного тока в сочетании с другой схемой на выходе стабилитрона (с батареей на 12 В в качестве входа). На стабилитроне получается примерно 5 В.

Важно:
Нагрузочный резистор или выходная цепь являются обязательными на выходе при внедрении или тестировании в цепи, чтобы предотвратить возгорание стабилитрона.

Необходимые компоненты:
Одна батарея 12 В, резистор 100 Ом (рекомендуется более высокое значение), стабилитрон 5,1 В (более 1 Вт), несколько соединительных проводов и паяльник для неразъемных соединений.

Рабочий:
Это очень распространенная схема стабилитрона в качестве схемы регулятора напряжения. Вы можете регулировать напряжение o / p в соответствии с приложением, меняя диод и резистор (Rs).

Пошаговый метод стабилизации напряжения на стабилитроне:

Разработайте стабилизированный источник питания «Vout» для получения от нерегулируемого источника питания постоянного тока «Vs».Максимальная мощность стабилитрона P _Z указана в ваттах. Используя стабилитрон и рассчитайте по следующим формулам:

Максимальный ток, протекающий через стабилитрон.
Id = (Вт / напряжение)

Минимальное значение резистора серии R _S .
Rs = (Vs — Vz) / Iz

Ток нагрузки I _L , если резистор нагрузки 1 кОм подключен к стабилитрону.
I _L = V _Z / R _L

Ток стабилитрона I _Z при полной нагрузке.
Iz = Is — I _L

Где
I _L = ток через нагрузку
Is = ток через резистор серии RS
Iz = ток через стабилитрон (проверьте таблицы или предположите 10-20 мА, если не указано)
Vo = V _R = Vz = напряжение стабилитрона = выходное напряжение
R _L = Нагрузочный резистор

LM7805 Преобразователь 12В в 5В:

Регулятор напряжения 12В — 5В постоянного тока также может быть реализован с LM7805 линейный преобразователь напряжения.Он используется для подачи среднего тока (от 10 мА до 1 А) в прикладные цепи с высоким током.
Он поддерживает тот же выходной ток, что и на входе.

Важно:
Входной конденсатор и выходной конденсатор должны быть внешне подключены к IC 7805, эти конденсаторы действуют как редуктор пульсаций, если они присутствуют в источнике питания в соответствии с таблицей данных. Радиатор необходим, потому что падение напряжения в 7 вольт преобразуется в тепло через радиатор.

Если вы не установите радиатор, он может вывести из строя ИС, применяя его в сильноточных цепях, и остаться с поврежденной ИС. Напряжение источника должно быть на> 2,5 В больше требуемого регулируемого выходного постоянного напряжения.

Необходимые компоненты:
Одна батарея 12 В / адаптер питания 12 В, конденсатор 10 мкФ, конденсатор 1 мкФ, микросхема LM7805, радиатор, несколько соединительных проводов и паяльник (для пайки).

Рабочий:

Для получения постоянного и нулевого выходного напряжения пульсаций используются ИС линейных регуляторов напряжения.Это интегральные схемы, предназначенные для линейного преобразования и регулирования напряжения, часто называемые ИС понижающего трансформатора. Давайте обсудим преобразователь постоянного тока 12В в 5В с использованием IC 7805.

Трансформатор IC 7805 является частью серии ИС преобразователей постоянного тока LM78xx. Это ИС линейного понижающего трансформатора. Цифры «xx » представляют значение регулируемого o / p в вольтах. IC7805 выдает 5 В постоянного тока в виде цифры ‘ xx ‘ , показывающей (05), что составляет 5 вольт.Выходной сигнал будет постоянным на уровне 5 вольт для всех значений на входе от 6,5 до 35 вольт. (см. техническое описание)

Номер контакта 1 — это клемма питания источника . Контакт № 2 — это клемма заземления . Контакт номер 3 — это клемма выходного напряжения .

Посмотрите это видео для справки: (входной конденсатор не используется, но рекомендуется), также номиналы конденсатора могут отличаться в зависимости от наличия и в зависимости от области применения)

LM317 Преобразователь 12 В в 5 В:

Преобразователь 12 В в 5 В постоянного тока также может быть реализован с помощью ИС регулятора напряжения LM317.Это очень полезно в приложениях со средним и высоким током (1 А и более). Он также используется в настольных компьютерах в качестве схем защиты от перенапряжения.
Эта схема также может выдавать такой же выходной ток, как и от нерегулируемого источника.

Как правило, LM317 представляет собой ИС переменного источника питания, который может обеспечивать переменное, но регулируемое выходное напряжение от 1,25 В до 37 В в зависимости от «Vref» (опорное напряжение), напряжения на контакте № 1 (Adjust), которое является опорным напряжением. снято с потенциометра.Прил. напряжение для регулировки. Ниже приведена схема делителя напряжения с использованием LM317, которая дает фиксированное напряжение 5 В на выводе 2.

Важно:
Для работы рекомендуется подключить входной конденсатор Cin (а ​​также рекомендуется на выходе. ‘). Радиатор, как показано на рисунке ниже, должен быть там для рассеивания тепла (своего рода дополнительный i / p-потенциал).

Правильно подключенный радиатор является обязательным, иначе он может вывести из строя IC317. Входное напряжение должно быть 1.На 5 В или больше требуемого выходного напряжения.

Необходимые компоненты:
Одна батарея 12 В / источник питания 12 В, резистор 1,6 кОм, резистор 4,7 кОм, конденсатор 10 мкФ, конденсатор 1 мкФ, IC LM317, радиатор, некоторые соединительные провода, макетная плата, если выполняется экспериментально, и пайка железо.

Рабочий:
LM317 — это ИС регулируемого регулятора напряжения, способная подавать ток более 1,0 А с широким диапазоном выходного напряжения от 1,25 В до 37 Вольт.Его регулировка немного лучше, чем у других микросхем фиксированного стабилизатора напряжения, таких как LM7805, 7806, 7808, 7810…

Формула для выходного напряжения преобразователя 12 В в 5 В, использующего LM317, написана выше. Это дает приблизительное значение «Vo», когда R2 и R1 выбраны так, чтобы удовлетворять формуле.

Ставьте любой std. значение любого из резисторов (рекомендуется более высокое значение резистора для уменьшения потерь мощности), затем подставьте значение требуемого выходного напряжения в данную формулу, чтобы найти значение другого резистора.

На изображении ниже показана ИС регулятора напряжения без радиатора и с радиатором. Иногда радиаторы продаются отдельно. Пожалуйста, убедитесь, что радиатор подключен правильно, используя токопроводящую пасту, применяемую для сильноточных приложений.

* Перед окончательным применением схемы преобразователя 12В в 5В в ваших проектах убедитесь, что выходное напряжение соответствует тому, для чего вы разработали. Значение тока, указанное в статье, приведено только для справки, поскольку значение тока изменяется в зависимости от импеданса цепи на выходе.

Преобразователь 12 В в 5 В | Понизить регулятор постоянного тока можно разными способами.

Если вы ищете источник питания 5 В постоянного тока для цифровой схемы. Но у вас есть источник 12В, аккумулятор. Я покажу вам понижающий стабилизатор преобразователя с 12 В на 5 В.

Во многом это зависит от имеющихся у вас деталей и другой пригодности.

Как выбрать преобразователь 5В

Мы должны использовать подходящую схему. Как? Экономия самая лучшая. Я использую эти рекомендации.

• Экономьте деньги — если он есть в моем магазине, это очень хорошо.Кроме того, сэкономьте время на покупке, а не на долгое ожидание.
• Простота сборки — простые и отработанные схемы всегда хорошо.
• Маленький размер — у некоторых проектов ограниченное пространство.

Сначала посмотрите на нагрузку!

Предположим, что нагрузка потребляет ток около 30 мА. Вы должны использовать преобразователь 5 В на 60 мА. Для этого случая достаточно. Когда ток небольшой, его легко построить. Кроме того, экономьте энергию.

Не следует использовать большую цепь источника тока 1А. Это похоже на езду на слоне, чтобы поймать кузнечика.Что это расточительно и ненужно.

Например, схемы

• Токовый выход на 3 А — если у вас есть нагрузка, которая использует ток более 2 А. Например, цифровая камера, GPS, Raspberry Pi, Arduino и другие.
• Ниже 50 мА — малая схема, например, цифровая CMOS
• Как преобразовать 12 В постоянного тока в 5 В постоянного тока 1 А
• Схема преобразователя 12 В в 5 В 2 А

Стабилитрон 5 В — ниже 50 мА

Некоторые схемы потребляют ток от 20 мА до 50 мА (0.05A) только. Можно схему стабилизатора напряжения на стабилитроне.

Стабилитрон поддерживает фиксированное напряжение 5 В. Ему нужен резистор, чтобы ограничить ток и нагрузку.

Как рассчитать прибор

Запитать его от источника 12 В. Вы снова смотрите на схему. Есть три тока.

• IZ = Максимальный ток стабилитрона
• IR = Ток через R1
• IL = Максимальный ток нагрузки

IR является постоянным постоянным током.Даже IL изменится с 0 мА до запланированного максимального значения (50 мА). IZ нужно изменить, чтобы напряжение на выходе оставалось 5В.

Во-первых, используйте стабилитрон 5 В, потому что нам нужно 5 В, VZ. Тогда IR составляет около 50 мА.

R1 = (Vin — VZ) / IR
= (12 В — 5 В) / 50 мА
= 140 Ом
или около 150 Ом .

PR — Мощность R1.
PR = VR x IR
= 7 В x 50 мА
= 0,35 Вт или 0,5 Вт.

Но мы забываем, мощность стабилитрона, PZ
PZ = VZ x IZ
Примечание: IZ составляет около IR, 50 мА.

PZ = 5 В x 50 мА
PZ = 0,25 Вт
Итак, мы используем стабилитрон 5 В 0,5 Вт .

Кроме того, C1 — это конденсатор фильтра для сглаживания постоянного напряжения.

100mA 5V схема преобразователя

В цифровых схемах, которые состоят из множества частей. Они могут использовать ток более 100 мА, но ниже 300 мА.

Мы можем использовать много схем. В предыдущей схеме он имеет слабый ток. Если хочешь 100мА. Вам нужно использовать стабилитрон с низким сопротивлением (R1) и большей мощностью.

Это лучшая идея.Если добавить в схему транзистор. Это увеличит более высокий ток больше. Но выходное напряжение составляет всего 4,4 В. Из-за некоторого падения напряжения на BE транзистора Q1 0,6В.

Нужно поменять стабилитрон 5,6В. Если у тебя его нет. Вы можете добавить диод и стабилитрон последовательно. Вы можете получить их как стабилитрон на 5,6 В.

Так как транзистор хорош для увеличения тока. Итак, мы можем изменить R1 на 1 кОм, как показано на схеме ниже. Для уменьшения тока смещения стабилитрон и база Q1.

200 мА, регулятор 5 В

Регулятор напряжения серии транзисторов 5 В

Если вы используете 2N2222 вместо BC548. Он может использовать 200 мА при нагрузке. Потому что 2N2222 имеет токоприемник (Ic) около 0,8А в таблице данных. Но в реальном использовании он может использовать максимум 0,5 А.

500 мА, регулятор 5 В от 12 В

500 мА, транзистор 5 В и стабилизатор напряжения Зенера

Если вам необходимо использовать с нагрузкой от 300 мА до 500 мА. Следует сменить транзистор на BD139.

Он имеет Ic около 2 А макс. Но я могу получить только около 0,5А. Пока работает. Может быть тепло. Так часто лучше работать с радиатором.

Конденсаторы C1, C2 используются для уменьшения пульсаций на выходе. А C3 уменьшит скачок напряжения.

Как преобразовать 12 В постоянного тока в 5 В постоянного тока 1A

Многие друзья хотят преобразовать 12 В постоянного тока в 5 В постоянного тока при 1 А. Это популярная ставка в большинстве схем.

У меня есть два варианта на выбор. Это зависит от пригодности ваших деталей и времени.

Первый, 5V 1A транзисторный регулятор . Он аналогичен приведенным выше схемам.

Я использую силовой транзистор TIP41. Потому что он может получить максимум 4А в спецификации. Но при реальном использовании он может дать мне максимум около 2А. Кроме того, его корпус выполнен из TO-220, поэтому его легко использовать с радиаторами любого размера.

Раньше мне нравилась эта схема. Если у меня есть все комплектующие в моем магазине. Я сделаю это первым.

Но в последнее время мне нравится использовать этот компонент, Регулятор 7805.

Second, 7805 Регулятор популярный .

Это так просто, быстрее, чем другие. Потому что его корпус такой же, как у TIP41, без стабилитрона и резистора смещения.

Преобразователь 12 В в 5 В 1A с использованием 7805

Кроме того, он имеет низкий уровень пульсаций на выходе около 10 мВ, с электролитическими конденсаторами (C1, C4) на входе и выходе. И оба фильтрующих конденсатора, C2, C3, для уменьшения всплесков напряжения.

Примечание : 7805 распиновка

Так как это линейный регулятор. Так что пока работает. Напряжение на входе и выходе IC1 составляет около 7 В.

При полной нагрузке ток 1А. Таким образом, выходная мощность составляет около 7 Вт. Жарко. Надо установить его на достаточном количестве радиатора.

Преобразователь 12 В в 5 В, выход 1,5 А

Иногда нам нужен выходной ток около 1,5 А. У нас есть 3 способа сделать это.

• Подключение 7805 параллельно
• Аккумулятор 12 В к преобразователю постоянного тока 5 В 1,5 А
• Транзистор более высокого тока для регулятора 7805
• Транзистор 2 А Регулятор

Подключение 7805 параллельно

Если мы подключим 7805 параллельно.Это делает более высокий ток больше. Это подходит для тех, кто поддерживает или не имеет силовых транзисторов.

Но долго не годится. Можешь попробовать!
Оба IC-7805 должны быть абсолютно одинаковыми.

Аккумулятор 12 В на преобразователь постоянного тока 5 В 1,5 А

Если нам нужно использовать регулятор напряжения 12 В на 5 В. Это схема регулятора постоянного тока 5 В, 1500 мА.

Это простая схема с использованием IC-7805, фиксированного стабилизатора 5 вольт и силового транзистора TIP41-NPN для увеличения тока до 2А.

Пример эксперимента

Я использую источник питания 7805 с аккумулятором 12 В. Для снижения постоянного напряжения на 5 вольт.

Пробую использовать в нагрузке резисторы 4,7 Ом 5Вт. В качестве принципов он будет использовать ток около 5 В / 4,7 Ом = 1 А.

Я измеряю ток около 0,7 А и падение напряжения 4,9 В, но его можно использовать. Как показано на рисунке 1

Тестирование чистого IC-7805 с током не более 1А.

Требуется транзистор для увеличения выходного тока.

Использую транзистор TIP41. В принципе может подавать ток около 2А. Которого достаточно использовать.

На принципиальной схеме.

Схема простейшего регулятора 5 В, 1,5 А

Затем я тестирую цепь примерно с нагрузкой, резистором 2,4 Ом. Затем измерьте ток примерно 1,3 А, а падение напряжения составит 4,9 В. Его можно использовать как захотим.

Тестирование с сильноточной нагрузкой

Продолжайте читать: Четыре небольших схемы регулятора постоянного тока на 5 В »

Я подавал напряжение на диоде-1N4007, чтобы компенсировать потерю транзистора между контактом BE.

Мы вставляем светодиод 1 для индикации включения питания этой цепи, а последовательный резистор R1 используется для ограничения тока до безопасного значения.

C1, C3 — конденсаторы с фильтром для сглаживания входной и выходной последовательности постоянного тока.
C2, C4 — искровой ток шумового фильтра.

Во время работы Q1 будет очень жарко, поэтому мы должны установить его с большим радиатором.

Примечание: Имеет минусы. Если это короткое замыкание. IC-7805 может быть поврежден.

Транзистор более высокого тока для регулятора 7805

Если вы хотите, чтобы ток был больше 1 А, используйте 7805 в более чем двух схемах, указанных выше.
Требуется помощь от силового транзистора PNP со схемой ниже.

Принципиальная схема преобразователя 12 В в 5 В 2A

Сильный ток будет протекать через силовой транзистор Q1, TIP42. В то время как 7805 получает меньший ток. Потому что R1 снижает этот ток.

Таким образом, 7805 поддерживает фиксированное регулируемое напряжение, только 5 В. Хорошо работает без радиатора.

Пока Q1 работает. Это так жарко. Нам нужно установить его с достаточным количеством радиатора.

Если есть готовые запчасти.Этой схемой можно пользоваться долгое время.

Тогда, если вам нужен ток 3А. Просто используйте MJ2955 вместо TIP42.

Хотя эту схему можно хорошо использовать. Но минусы все же есть.
При коротком замыкании силовой транзистор может быть поврежден.

Посмотрите на ниже.

Преобразователь 12В в 5В 5А

Если вам нужен выход 5В 5А. Вы можете изменить предыдущую схему. Используйте TIP2955 вместо TIP42.

Может пропускать ток до 5А.

Или, если у вас есть другой, TIP42.Можно добавить параллельно. Выходной ток тоже будет до 5А.

Токовый выход 3А, преобразователь 5В

Это преобразователь 12В в 5В понижающий регулятор при нагрузке 3А.

Понижающий преобразователь с 12 В на 5 В Регулятор

Цифровая камера также может снимать фотографии и видео. Но у него есть недостаток — долго не разряжается аккумулятор. При использовании на открытом воздухе. Нам приходилось часто подзаряжать аккумулятор. Это пустая трата времени.

При покупке дополнительных запасных аккумуляторов. Стоит дорого и все равно часто менять как то же самое.

На его боковой стороне находится разъем для подключения адаптера постоянного тока 5В, ток 2А. Если доработать свинцово-кислотный аккумулятор на 12В, чтобы снизить напряжение до 5 вольт. Это хорошая идея.

Потому что этот аккумулятор дешевле и долго используется. Например, аккумулятор 12В на 10Ач можно взять фотоаппарат на 5 часов.

Как это работает

У нас есть много способов сделать это. Но я покажу вам эту схему ниже.Мне нравится линейная схема, чем схема с переключением режимов.

В схеме много компонентов. Как указано выше, эта схема может питать ток до 3 А с увеличивающимся током Q3-MJ2955. Кроме того, в нем много интересных деталей.

При перегрузке или коротком замыкании нагрузки. Тогда напряжение на R2 составляет около 0,6 В. Итак, Q2 получает напряжение смещения, он работает. После этого VBE Q3 становится низким, Q3 работает ниже до остановки.

Пока Q1 работает для подключения тока через LED1. Это указывает на перегрузку.

Список компонентов регулятора напряжения от 12 В до 5 В

IC1: LM7805, регулятор постоянного тока 5 В IC
Q1: BC558, транзистор 40 В на 0,4 А
Q2: BD140, транзистор PNP на 1,5 А, 30 В

Приложение

У меня старый GPS, обычно использую его в машине. Нам нужна схема преобразователя постоянного тока в постоянный, которая может снизить напряжение с 12 В до 5 В при токе более 2 А.
Какая из принципиальных схем может это сделать.

Мне нравится, что нужно покупать некоторые детали, так как они есть у меня в магазинах.

Как показано на рисунке 2, я собираю их на универсальной плате

Кроме того, См. Другие в более простой схеме . Регулятор 3A 5V с использованием LM350

Простая защита от перенапряжения 5V

Обычно вы можете использовать вышеуказанную схему.Потому что это просто и недорого.

Вы просто добавляете предохранитель F1 для защиты от перегрузки более 2А. Также, если в цепи запитано высокое напряжение более 5,1 В. У него слишком много токов через ZD1 и D1 в качестве сверхтока. Так что предохранитель внезапно сгорит.

Преобразователь 12 В в 5 В на 2 А с использованием 7805 и транзистора с защитой от перенапряжения

Источник питания 5 В 2 А с использованием 78S05

Другой способ, мой друг хочет схему источника питания 5 В 2 А . Чтобы модель была простой, используйте немного оборудования, собирайте легко.

Затем я выбрал для него эту схему.

Почему? В нем используется опорное оборудование, положительный стабилизатор напряжения 5В, / 2А в ТО220, 78S05. И мало деталей, видимых в схеме, качественная и малошумная.

Схема будет работать без дополнительных компонентов, но для защиты от обратной полярности , на входе предусмотрен диод 1N5402, дополнительное сглаживание обеспечивается C1-220uF 50V.

Выходной каскад включает C2-47uF 25V для дополнительной фильтрации.

Загрузить этот

Все полноразмерные изображения этого поста находятся в этой электронной книге: Elec Circuit vol. 1 ниже. Пожалуйста, поддержите меня. 🙂

Также адаптер постоянного тока 5 В

1. Источник питания микропроцессорного регулятора постоянного тока 5 В 3 А от LM323K
2. Импульсный источник питания 5 В 3 А от LM2576
3. LM2673 -5 В 3A Регулятор напряжения питания 902 902 9024 Регулятор напряжения 9024 5V 5A с 7812 и LM723

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Повышающий преобразователь постоянного тока с 5 В на 12 В

Повышающий DC-DC преобразователь основан на LM2577-ADJ IC, этот проект обеспечивает выход 12 В с использованием входа 5 В, максимальная выходная нагрузка 800 мА. LM2577 — это монолитные интегральные схемы, которые обеспечивают все функции питания и управления для повышающих (повышающих), обратных и прямых импульсных регуляторов преобразователя. Устройство доступно в трех вариантах выходного напряжения: 12В, 15В и регулируемое.

Для этих регуляторов требуется минимальное количество внешних компонентов, они экономичны и просты в использовании.В этом техническом описании перечислено семейство стандартных катушек индуктивности и обратных трансформаторов, предназначенных для работы с этими импульсными регуляторами. На микросхеме находится переключатель NPN 3,0 А и связанная с ним схема защиты, состоящая из ограничения тока и температуры, а также блокировки при пониженном напряжении. Другие особенности включают в себя генератор с фиксированной частотой 52 кГц, который не требует внешних компонентов, режим плавного пуска для уменьшения пускового тока во время запуска и управление режимом тока для улучшенного подавления переходных процессов входного напряжения и выходной нагрузки.

Характеристики

• Требуется несколько внешних компонентов
• Вход 5 В постоянного тока
• Выход 12 В постоянного тока
• Выходная нагрузка 800 мА
• Работа в токовом режиме для улучшения переходных характеристик, стабилизации линии и ограничения тока
• Внутренний генератор, 52 кГц
• Функция плавного пуска снижает пусковой ток при запуске
• Выходной переключатель защищен ограничением по току, блокировкой при пониженном напряжении и тепловым отключением
• Размеры печатной платы: 45.72 x 34.29 мм

Проект основан на LM2577-ADJ IC для гибкости получения других выходных напряжений путем изменения номинала резисторов обратной связи R2 и R3

Формула выходного напряжения V Out = 1,23 В (1 + R2 / R3) (Дополнительные сведения о величине индуктивности, конденсаторе, резисторах обратной связи, выходном токе и напряжении см. В листе технических данных)

Схема

Как это работает

LM2577 включает и выключает свой выход с частотой 52 кГц, и это создает энергию в катушке индуктивности L1.

Когда переключатель NPN включается, ток в катушке индуктивности заряжается со скоростью vin / L1, сохраняя ток в катушке индуктивности. Когда переключатель выключается, нижний конец катушки индуктивности летит над Vin, разряжая свой ток через диод в выходной конденсатор со скоростью (Vout-Vin) / L1. Таким образом, энергия, запасенная в

во время включения переводится на выход во время выключения. Выходное напряжение контролируется количеством передаваемой энергии, которое, в свою очередь, регулируется путем модуляции пикового тока индуктора.Это делается путем подачи части выходного напряжения обратно на усилитель ошибки, который усиливает разницу между напряжением обратной связи и опорным напряжением 1,23 В. Выходное напряжение усилителя ошибки сравнивается с напряжением, пропорциональным току переключения (т. Е. Току индуктора во время включения).

Компаратор завершает время включения, когда два напряжения равны, тем самым управляя пиковым током переключения для поддержания постоянного выходного напряжения.

Список деталей

Видео

LM2577 Лист данных

Цепь преобразователя 12 В в 5 В — повышающие и понижающие преобразователи

У нас всегда нет под рукой аккумуляторной батареи 5 В, и иногда нам нужно более высокое напряжение и более низкое напряжение в одновременно управлять разными частями одной цепи.Чтобы решить эту проблему, мы используем более высокое напряжение, которым в нашем случае является аккумулятор 12 В в качестве основного источника питания, и понижаем это напряжение, чтобы получить более низкое напряжение, скажем, 5 В там, где это необходимо. Для этого во многих электронных устройствах и приложениях используется цепь BUCK CONVERTER, которая понижает напряжение в соответствии с требованиями нагрузки.

Сначала расскажу о преобразователях. В целом, существует три типа преобразователей, первый из которых — понижающий преобразователь, который понижает напряжение от более высокого напряжения источника.Во-вторых, повышающий преобразователь, который увеличивает напряжение от более низкого напряжения источника. Кроме того, есть еще один преобразователь, который представляет собой комбинацию этих двух преобразователей в той или иной форме, более популярным является преобразователь Buck-Boost, который сначала снижает напряжение, а затем повышает его до требуемого значения. Я постараюсь подробно рассказать о каждом из вышеупомянутых преобразователей, чтобы понимание предстоящей схемы имело больше смысла.

Понижающий преобразователь (также известный как понижающий преобразователь) представляет собой преобразователь постоянного тока , который понижает напряжение от входа к выходу.Понижающий преобразователь достигает своей выходной мощности с помощью полупроводниковых переключающих устройств, которые обычно представляют собой диоды и транзисторы, расположенные в определенном порядке, и каждый из них переключается в определенное время, чтобы в конечном итоге получить требуемый выходной сигнал. Понижающие преобразователи могут быть очень эффективными, иногда до 90%.

Базовая схема понижающего преобразователя состоит из переключающего транзистора вместе со схемой маховика. Когда транзистор находится в состоянии ВКЛ, ток проходит через нагрузку через катушку индуктивности.Индуктор противодействует изменениям направления тока, также сохраняя энергию в процессе. Диод, который подключен параллельно нагрузке, теперь не работает, так как он находится в режиме обратного смещения.

Ток, протекающий в цепи, также заряжает конденсатор. Теперь, когда транзистор выключен, заряженный конденсатор и катушка индуктивности подают напряжение на нагрузку из-за обратной ЭДС. теперь, когда в цепи нет источника напряжения. Энергии, накопленной в катушке индуктивности, достаточно, по крайней мере, на часть времени, в течение которого переключатель разомкнут.Если время, в течение которого переключатель остается включенным и выключенным, изменяется, он, в свою очередь, изменяет выходное напряжение постоянного тока между 0 В и _{В в} .

На схеме ниже показана простая операция понижающего преобразователя.

Подобно понижающему преобразователю, повышающий преобразователь (также известный как повышающий преобразователь) также является классом импульсных преобразователей источника питания. Но работа повышающего преобразователя прямо противоположна работе понижающего преобразователя.Понижающий преобразователь понижает напряжение от более высокого значения питания до требуемого значения, тогда как повышающий преобразователь увеличивает напряжение от более низкого значения питания.

Основной принцип повышающего преобразователя состоит из двух различных состояний. В первом состоянии состояние ВКЛ — это когда индуктор, подключенный к стороне источника, заряжается, когда переключатель находится в положении ВКЛ. Затем, когда переключатель находится в положении ВЫКЛ, единственный путь, по которому протекает ток катушки индуктивности, — это обратный диод, конденсатор и нагрузка.Это приводит к передаче энергии, которая была накоплена во включенном состоянии, в конденсатор. Если переключение переключателя происходит довольно быстро, индуктор не будет полностью разряжаться между состояниями зарядки. Следовательно, напряжение на нагрузке всегда будет больше, чем напряжение источника входного сигнала, когда переключатель находится в положении ВЫКЛ.

На схеме ниже показана простая операция повышающего преобразователя.

Понижающий-повышающий преобразователь — это тип преобразователя постоянного тока в постоянный.Он имеет большее или меньшее значение выходного напряжения, чем значение входного напряжения.

Инвертирующий повышающий преобразователь, работающий по очень простому принципу. Во включенном состоянии работа аналогична работе повышающего преобразователя, в котором катушка индуктивности накапливает энергию. Конденсатор подает энергию на нагрузку в это время, чтобы подключиться к нагрузке. В выключенном состоянии катушка индуктивности подключена к выходной нагрузке и конденсатору, поэтому энергия, запасенная в катушке индуктивности, передается конденсатору и нагрузке.Конденсатор за это время заряжается.

Похожие сообщения:

На простой схеме ниже показан принцип работы понижающего-повышающего преобразователя.

Теперь есть много способов получить наш требуемый BUCK CONVERTER, но мы используем самый популярный импульсный стабилизатор, доступный в этом сегменте, используя IC MC34063. Другой популярный метод — использование схемы полевых МОП-транзисторов, переключаемых по фиксированной схеме.

1. Микросхема импульсного регулятора MC34063
2. 1N5819 диод Шоттки
3. 2к резистора
4. 6.Резисторы 2 кОм
5. Резисторы 26 Ом
6. Катушка индуктивности 62 мкГн, 1,5 А
7. 100 мкФ, 25 В и 359 мкФ, конденсатор 25 В
8. Керамические дисковые конденсаторы 428 пФ
9. Блок питания 12 В с номиналом 1,5 А
10. Соединительные провода

MC34063

MC34063 — это монолитная схема управления, имеющая все функции, необходимые для создания преобразователей постоянного тока в постоянный. Он состоит из нескольких функций, включая компаратор, генератор, переключатель сильноточного выхода и ограничение активного пикового тока.MC34063 доступен в корпусах DIP, SOIC и SON. В каждом по восемь контактов. Таблица которых приведена ниже.

9078 Коллектор высокого тока 907 86 Коллектор драйвера

MC34063 Распиновка
Номер контакта	Имя контакта	Описание
1	907 2	Переключатель-эмиттер	Сильноточный вход внутреннего переключателя-эмиттера
3	Конденсатор времени	Присоединение конденсатора времени к переменной частоте коммутации
4	Земля (GND) 907 GND 907)
5	Компаратор Инвертирующий вход	Подключите резистивный делитель цепи для создания контура обратной связи
6	Напряжение (Vcc)	Напряжение питания логики
7 I 907 p	Вход датчика ограничения тока
8	Вход коллектора управляющего транзистора Дарлингтона

Некоторые из характеристик IC MC34063 следующие:

1. Опорное значение с температурной компенсацией
2. Схема ограничения тока
3. Генератор с регулируемым рабочим циклом с активным высоким током Переключатель вывода драйвера
4. Принимает 3.От 0 В до 40,0 В постоянного тока
5. Может работать при частоте переключения 100 кГц с допуском 2%
6. Очень низкий ток в режиме ожидания
7. Регулируемое выходное напряжение

Кроме того, эта ИС широко доступна, и она намного более экономична, чем другие ИС, доступные в этом сегменте. Вот почему мы собираемся использовать эту микросхему для нашей схемы.

Распиновка MC34063 приведена ниже.

Есть много приложений, связанных с MC34063, некоторые из них — человеко-машинный интерфейс (HMI), портативное устройство, измерение и тестирование, анализатор газов и крови, вычисления, телекоммуникации, кабельные решения и т. Д.

1N5819

1N5819 — это силовой диод металл-кремний, также называемый выпрямителем Шоттки, в котором применяется принцип барьера Шоттки. Он в основном используется в качестве выпрямителей в высокочастотных инверторах низкого напряжения, диодах защиты полярности и диодах свободного хода. Его также называют диодом с поверхностным барьером, диодом с горячими электронами или диодом с горячими носителями. Он немного отличается от обычных диодов с PN переходом, в которых металл, такой как платина или алюминий, используется вместо полупроводника P-типа.В диоде Шоттки полупроводник и металл соединяются, образуя переход металл-полупроводник, где полупроводниковая сторона действует как катод, а металлическая сторона действует как анод. Когда между металлом и полупроводниками образуется переход металл-полупроводник, они приводят к образованию обедненного слоя, также называемого барьером Шоттки.

Schottky имеет низкий уровень накопленного заряда, меньшие потери мощности и более высокие механические характеристики КПД. Он изготовлен таким образом, что все внешние поверхности устойчивы к коррозии, а клеммы легко паяются, когда ток течет только в одном направлении, и останавливает ток в другом направлении.Падение мощности, которое происходит в этом диоде, меньше, чем в диодах с PN переходом. Когда напряжение подается на клеммы диода, начинает течь ток, что приводит к небольшому падению напряжения на клеммах. Более низкие падения напряжения приводят к более высокой эффективности и более высокой скорости переключения.

На приведенной выше принципиальной схеме показан электрический символ диода Шоттки.

Схема цепей 12В — 5В

На приведенной выше принципиальной схеме показана схема вместе со всеми расчетными значениями для нашей требуемой операции.

Работа цепи от 12 В до 5 В

Подключите цепь, как показано на принципиальной схеме. Сначала для питания этого чипа мы подключаем + V к контакту 6, а контакт 4 — к земле. Заодно подключаем конденсатор CIN для фильтрации лишних шумов от блока питания. Контакт 3 подключен к трансформатору тока, который определяет скорость переключения схемы. Вывод 5 — инвертирующий вывод компаратора. Напряжение неинвертирующего терминала составляет 1,25 В от внутреннего регулятора напряжения.К инвертирующему выводу подключаем цепь резисторов, состоящую из двух резисторов. Они определяют коэффициент усиления компаратора операционного усилителя. Таким образом, мы делаем понижающий преобразователь, который теперь понижает наш вход с 12 В постоянного тока до 5 В постоянного тока.

Приложения

В нашей повседневной жизни есть множество приложений, которые используют только низковольтные входы. Им также требуется регулируемое напряжение 5 В для безопасности. Например, зарядные устройства, модули Wi-Fi, модули Arduino и так далее. Вышеупомянутая схема удовлетворяет входные потребности всех вышеупомянутых и многих других приложений.

Связанные проекты:

Схема понижающего преобразователя 5 В, 12 В SMPS 220 В

Этот понижающий понижающий преобразователь преобразует входное напряжение 220 В переменного тока от сети в 5 В, 12 В или 24 В постоянного тока с эффективностью 90%.

Предлагаемый понижающий преобразователь представляет собой схему SMPS, использующую микросхему VIPer12A от STMicroelectronics .

Схема использует незначительное количество внешних компонентов, но может работать напрямую от сети переменного тока.

Конструкция понижающего преобразователя

Глядя на данную принципиальную схему, мы видим, что входной каскад включает в себя резистор ограничения перенапряжения, который действует как предохранитель, диод для выпрямления переменного тока и сеть LC-фильтров для дальнейшей фильтрации постоянного тока. рассыпается.

Используемый здесь LC-фильтр обеспечивает лучшую стабилизацию постоянного тока и улучшенный отклик на электромагнитные помехи.

Конденсатор Cin1 может быть введен для дальнейшего усиления функциональности EMI.

Микросхема VIPer12A становится основным устройством процессора ШИМ, которое единолично выполняет все понижающее преобразование в схеме.

Основные характеристики

Основные характеристики конфигурации можно понять следующим образом:

• Входное напряжение переменного тока Vinac 80 — 285 В переменного тока
• Выходной ток Iout 30 мА
• Выходной ток Iout 250 мА
• Выходное напряжение Vout1 + 24 ± 10% V
• Выходное напряжение Vout2 + 5 В ± 5%
• Частота переключения 60 кГц
• Выходная мощность ~ 1 Вт

Принцип работы

Схема обеспечивает два выхода, выход 24 В достигается за счет конфигурации понижающего преобразователя, а выход 5 В вывод через режим обратного полета.

Напряжение обратной связи к IC поступает от Vout1 для требуемого регулирования выхода, это питание также подается на вывод IC Vdd.

Вышеуказанная схема подключения становится возможной благодаря использованию одного высоковольтного диода и только одного конденсатора, а точнее D1 и C3, что значительно упрощает подключение и снижает затраты.

Используемый индуктор L состоит из двух обмоток, соединенных друг с другом через общий ферритовый сердечник.

Намотка осуществляется с помощью соответствующих передаточных чисел витков, где N1 = 200 витков и N2 = 60 витков.Оба они намотаны на материал ферритового сердечника PANASONIC ELC10D152E.

Стабилитроны z1 и z2 установлены для защиты выходов от перенапряжения.

Резистор фиктивной нагрузки закреплен на Vout1, так что соответствующее регулирование может выполняться на обоих выходах в ситуациях разомкнутой нагрузки.

Хотя добавление вышеупомянутого резистора немного влияет на КПД, оно значительно улучшает реакцию схемы регулирования напряжения.

Выпрямительные диоды, закрепленные на выходе, относятся к быстродействующему типу с быстрым восстановлением.D1 — это высоковольтный диод, так как он может подвергаться высоким обратным напряжениям, создаваемым напряжением шины постоянного тока … D2 — нормальный диод.

Список деталей для предлагаемой простой схемы понижающего преобразователя SMPS:

• Rr = 10 Вт 1/2 Вт
• Rf = 10 кВт 1/4 Вт
• R (нагрузка) = 4,7 кВт 1/4 Вт
• Cin = 4,7 мкФ, 450 В Электролитический конденсатор
• C1 = 33 мкФ, электролитический конденсатор 50 В
• C2 = 100 мкФ, электролитический конденсатор 16 В
• C3 = 1 мкФ, электролитический конденсатор 25 В
• C4 = 22 нФ Керамический конденсатор
• Dr3 902N Diode 1 Диод BA159 (быстрый)
• D2 = Диод 1N4148 (быстрый)
• D3 = Диод 1N4004
• Dz = 22V Zener
• Dz1 = 27V Zener
• Dz2 = 5.Стабилитрон 6 В
• L 1 = 0,5 мГн
• Lf = 470 мкГн Индуктор
• IC1 = STMicroelectronics VIPer12ADIP

Конструкция печатной платы и компоновка компонентов описанной выше схемы понижающего преобразователя SMPS с использованием IC VIPer12A

9 Полный текст статьи можно найти здесь Учебное пособие по преобразователю постоянного тока




Преобразователи постоянного тока преобразуют мощность от одного источника постоянного напряжения в другое постоянное напряжение, хотя иногда на выходе бывает такое же напряжение.Обычно это регулируемые устройства, принимающие возможно изменяющееся входное напряжение и обеспечение стабильного регулируемого выходного напряжения до до предела расчетного тока (силы тока). Блоки переключения режимов полагаются на микропроцессоры. для высокого коэффициента полезного действия, а также меньших потерь и тепла. Конвертеры обычно используются для обеспечения электрической шумоизоляции или преобразования напряжения, или обеспечения стабильный уровень напряжения для чувствительного к напряжению оборудования. Преобразователи постоянного тока доступны для повышающих и понижающих приложений, а также изолированных и неизолированных конструкций.

Устройства переключения режима, которые ChargingChargers.com предлагает, имеют преимущества перед линейными конструкции. Эффективность переключения может быть выше, чем у линейного блока, что приводит к меньшему потери энергии при передаче, что означает меньшее количество тепла, меньшие компоненты и меньшее вопросы терморегулирования. Линейные типы могут использоваться в интегрированных конструкциях (встроенных в), и может быть дешевле в этом приложении, но режим переключения почти полностью заменены линейные блоки питания в большинстве ситуаций.

Понижающие преобразователи постоянного тока

Понижающие преобразователи постоянного тока в постоянный называются понижающими преобразователями. Типичный пример: быть преобразователем 24 в 12 вольт, имеющим диапазон входного постоянного напряжения от 20 до 30 вольт постоянного тока и выходное напряжение 13,8 вольт постоянного тока (В постоянного тока) при, скажем, 12 ампер (максимум). Вход Напряжение может быть просто некоторым доступным системным напряжением в этом диапазоне или 24-вольтовой батареей. система с колебаниями напряжения из-за степени заряда аккумулятора.Выход регулируется микропроцессором при 13,8 В постоянного тока в этом случае, что является типичным напряжением холостого хода для система батарей постоянного тока на 12 В и обычно приемлемый вход для устройства «12 В постоянного тока».




Некоторые примеры соотношений напряжений

ВХОД	ВЫХОД
9–18 В постоянного тока	12,5 В постоянного тока
20–35 В постоянного тока	12,5 В постоянного тока
30-6010 В постоянного тока 12.5 В постоянного тока
60–120 В постоянного тока	12,5 В постоянного тока
9–18 В постоянного тока	24 В постоянного тока
20-35 В постоянного тока	24 В постоянного тока
	30-83
60–120 В постоянного тока	24 В постоянного тока

Понижающие преобразователи постоянного тока используются в военных, жилых домах или на море. с системным напряжением постоянного тока 24 вольт, и требуется регулируемый источник постоянного тока на 12 вольт для радиосвязи, сонара, эхолота, компьютеров и, конечно, аудио или видеооборудование для развлечений.

Дисбаланс аккумуляторов и преобразователи постоянного тока

Почему бы не использовать ответвитель на 12 В, если система (например, 24 В) состоит из последовательное соединение низковольтных батарей (например, двух по 12 вольт)? Батареи может (вероятно) стать несбалансированным по статусу напряжения / заряда. В параллельной конфигурации (положительный подключен к положительному, отрицательный к отрицательному), батареи уравняют со временем и установятся на обычном напряжении.При последовательном подключении выравнивание состояние напряжения / заряда не является естественным состоянием. Система и любое зарядное устройство участвует, видит комбинированное выходное напряжение, и зарядное устройство пытается поднять напряжение до его уставки, которая указывает на полную зарядку, путем нажатия тока для выполнения это. Незадействованная батарея, которая изначально имеет более высокое напряжение, достигнет его ‘полное напряжение заряда’ быстрее, но ток все еще проходит через зарядное устройство стремится поднять суммарное напряжение двух аккумуляторов до такого же полного заряда уровень.В крайних случаях может произойти газообразование и перезарядка.

Преобразователь постоянного тока в равной степени потребляет от родительского напряжения и обеспечивает регулируемое выходное напряжение. Аккумуляторная батарея остается сбалансированной, что обеспечивает надлежащую зарядку. цикл и максимальное время автономной работы.

Повышающие преобразователи постоянного тока

Повышающие преобразователи постоянного тока в постоянный называются повышающими преобразователями. Типичный пример: быть преобразователем с 12 вольт на 24 вольт, имеющим диапазон входного постоянного напряжения от 11 до 15 вольт постоянного тока, и выход 24 вольт постоянного тока (В постоянного тока) при, скажем, 5 ампер (максимум).Приложение может быть частью военной техники, разработанной для системы 24 В, используемой в система на 12 вольт.

Преобразователи с изоляцией и неизолированные преобразователи

Неизолированные преобразователи имеют общий минус и обычно очень подходят для типичное электронное приложение (радио, стерео, сонар и т. д.). Определенная безопасность Требованиям или опасным приложениям может потребоваться изоляция входа и выхода. В изолированные преобразователи соответственно дороже неизолированных преобразователей.

Размер преобразователя

Преобразователи постоянного тока рассчитаны на мощность в ваттах, а некоторые также имеют рейтинг перенапряжения. Большинство устройств, используемых в приложениях постоянного тока, указывают свое потребление в ваттах или амперах. Устройства с двигателями или компрессорами, или при использовании конденсаторных пусковых цепей, может потребоваться скачок напряжения учет мощности. Большая часть электроники (радио, DVD, гидролокатор, GPS и т. Д.) Не работает. Для преобразования ватт и ампер можно использовать следующие основные электрические формулы:

P = E x I Мощность = Вольт, умноженное на ток
или
Ватт = Вольт x Ампер
Ампер = Ватт / Вольт
Вольт = Ватт / Ампер

Итак, учитывая любые два значения выше, вы можете вычислить третье.Например, у вас есть стереосистема мощностью 60 Вт, рассчитанная на систему на 12 вольт. Делим 60 ватт на 12 вольт дает потребляемый ток 5 ампер. Если вам дан только текущий розыгрыш, и вам нужно рассчитать мощность преобразователя постоянного тока в ваттах, вы можете умножить амперы на напряжение системы, дающее ватт. Для 5-амперной розетки и 12-вольтового стерео выше у вас есть 5 ампер х 12 вольт = 60 ватт.

Не пропустите другие наши руководства!

Домой | Учебники | Конвертеры

5 шт. Мини DC-DC регулируемый понижающий модуль 12/24 В до 5 В 3A понижающий преобразователь модуль питания

Может быть предложена оптовая скидка от 100 шт.
Если вы заинтересованы в этом, свяжитесь с нашей сервисной службой: [email protected].
Спасибо за внимание.

Введение в продукт :
1. входное напряжение: 4,5-24 В постоянного тока
2. выходное напряжение: интеграция регулируемый и фиксированный выход, задняя сторона может выбрать выходное напряжение fiexd
3. Регулируемый диапазон: 0,8-17 В, фиксированное напряжение (1,8 В 2,5 В 3,3 В 5 В 9 В 12 В)
4. выходной ток: 3А (макс.), Фактический тестовый вход 12 В, выход 1.5A
5. КПД преобразования: 97,5% (макс.) (От 6,5 до 5 В, 0,7 А)
6. частота переключения: 500 кГц
7. Волна пульсации на выходе: 20 мВ (от 12 В до 5 В, 3 А), ширина полосы 20 м
8.Рабочее напряжение: -40 ℃ 85 ℃
9. защита от перенапряжения на выходе: нет
10. статический ток: 0,85 мА
11. скорость регулировки нагрузки: ± 1%
12. Скорость регулировки напряжения: ± 0,5%
13. скорость динамического отклика: 5% 200 мкс
14.Защита от короткого замыкания на выходе: да
15.Защита от перемещения входа: №
16.Включить контроль: да
17.Тип подключения: пайка
18. входной путь: пайка
19.Выход: пайка / штырь
20.Пространство отверстия под пайку: 2,54 мм

Примечание:
Выход модуля по умолчанию — это регулируемый режим.
Если вы хотите использовать фиксированный выход, необходимо перерезать провод на печатной плате в красной сфере (рисунок ниже для справки)

Данные тестирования Изображение:

Протестировано выдающимся партнером ICStation по проектам Planetleak DIY:

Подробности смотрите в видео:

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке.Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Платеж через Paypal

PayPal — это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. Е. С использованием вашего обычного банковского счета).



Мы прошли проверку PayPal

2) Вест Юнион




Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

Для получения информации о получателе свяжитесь с нами по адресу [email protected].

3) Банковский перевод / банковский перевод / T / T

Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до долларов США, 500 долларов США . Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату указанными способами.(с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Кому: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2.2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное электронное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса APO и PO Box

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентству экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.


3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длинного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т.
