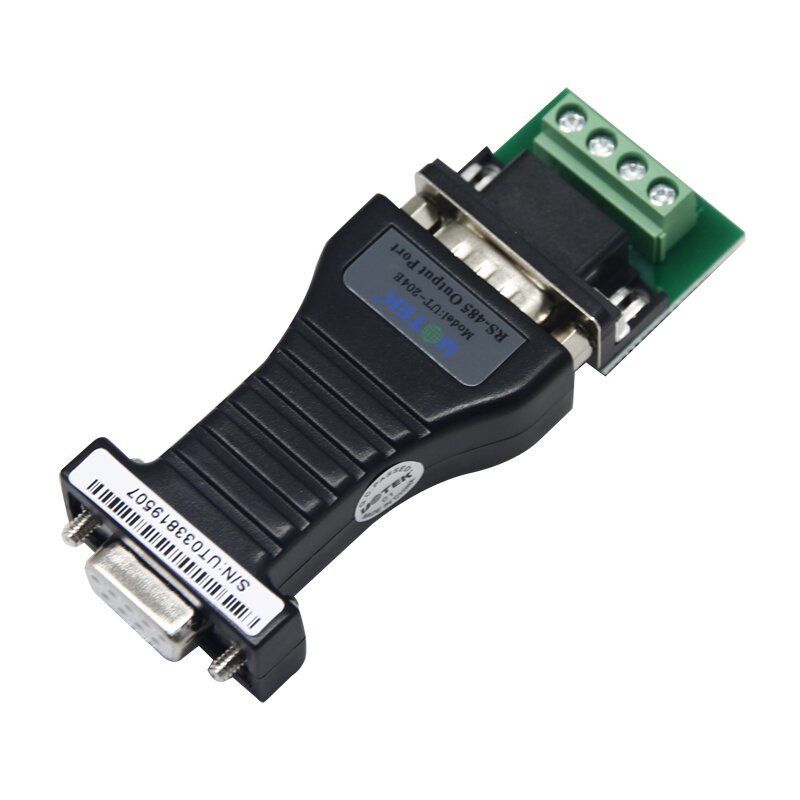

Что такое преобразователь интерфейсов RS-232 в RS-485
Преобразователь RS-232 в RS-485 — это устройство, которое позволяет соединить оборудование с разными типами интерфейсов: RS-232 и RS-485. Основная задача такого преобразователя — конвертировать сигналы одного стандарта в другой.
RS-232 — это интерфейс для последовательной передачи данных между двумя устройствами на небольшие расстояния (до 15 метров). RS-485 позволяет организовать сеть из нескольких устройств на гораздо большие расстояния (до 1200 метров).
Основные функции преобразователя RS-232/485:
- Преобразование уровней сигналов RS-232 в дифференциальные сигналы RS-485 и обратно
- Обеспечение гальванической развязки между интерфейсами (в некоторых моделях)
- Управление направлением передачи данных
- Согласование линии RS-485
Принцип работы преобразователя RS-232 в RS-485
Преобразователь RS-232 в RS-485 работает следующим образом:
- Принимает сигналы стандарта RS-232 от устройства-источника
- Преобразует уровни сигналов RS-232 в дифференциальные сигналы RS-485
- Передает преобразованные сигналы в линию RS-485
- При приеме данных из линии RS-485 выполняет обратное преобразование в RS-232
Управление направлением передачи данных может осуществляться автоматически или с помощью сигнала RTS. В полудуплексном режиме RS-485 одновременно возможна передача только в одном направлении.
Основные характеристики преобразователей RS-232/485
При выборе преобразователя RS-232 в RS-485 следует обратить внимание на следующие характеристики:
- Скорость передачи данных (обычно до 115200 бит/с)
- Дальность связи (до 1200 м для RS-485)
- Наличие гальванической развязки
- Напряжение изоляции (обычно 2000-3000 В)
- Тип питания (от интерфейса или внешнее)
- Диапазон рабочих температур
- Тип разъемов (DB9, клеммы, RJ45 и др.)
Области применения преобразователей RS-232/485
Преобразователи RS-232 в RS-485 широко используются в следующих областях:
- Промышленная автоматизация
- Системы безопасности и видеонаблюдения
- Автоматизация зданий
- Телеметрия и удаленный сбор данных
- Торговое оборудование
- Медицинская техника
Такие преобразователи позволяют объединять в сеть устаревшее оборудование с интерфейсом RS-232 и современные устройства с RS-485.
Виды преобразователей RS-232 в RS-485
Существует несколько основных видов преобразователей RS-232/485:
По исполнению:
- Встраиваемые платы
- Внешние преобразователи в корпусе
- Преобразователи для монтажа на DIN-рейку
По питанию:
- С питанием от интерфейса
- С внешним питанием
По наличию гальванической развязки:
- Без гальванической развязки
- С гальванической развязкой (изолированные)
Как выбрать подходящий преобразователь RS-232/485
При выборе преобразователя RS-232 в RS-485 следует учитывать следующие факторы:
- Требуемая скорость передачи данных
- Дальность связи
- Необходимость гальванической развязки
- Условия эксплуатации (температура, влажность)
- Тип разъемов на подключаемом оборудовании
- Способ питания преобразователя
- Монтажное исполнение
Для промышленного применения рекомендуется выбирать преобразователи с гальванической развязкой и расширенным температурным диапазоном.
Подключение и настройка преобразователя RS-232/485
Процесс подключения преобразователя RS-232 в RS-485 обычно включает следующие шаги:
- Подключение устройства с интерфейсом RS-232 к соответствующему порту преобразователя
- Подключение линии RS-485 к клеммам преобразователя (обычно A и B)
- Подключение питания (если требуется внешнее)
- Настройка параметров передачи данных (скорость, чётность, стоповые биты)
- При необходимости — включение терминирующего резистора на конце линии RS-485
Важно соблюдать полярность подключения линии RS-485 и правильно настроить параметры передачи данных на всех устройствах сети.
Популярные модели преобразователей RS-232/485
На рынке представлено множество моделей преобразователей RS-232 в RS-485. Вот несколько популярных вариантов:
- MOXA TCC-80: промышленный преобразователь с гальванической развязкой
- ОВЕН АС3-М: недорогой преобразователь для монтажа на DIN-рейку
- ADAM-4520: изолированный преобразователь с автоматическим определением направления передачи
- ICP DAS I-7520: преобразователь с возможностью питания от USB
При выборе конкретной модели следует внимательно изучить технические характеристики и отзывы пользователей.
Преимущества использования преобразователей RS-232/485
Использование преобразователей RS-232 в RS-485 дает ряд преимуществ:
- Увеличение дальности передачи данных (до 1200 м для RS-485)
- Возможность создания сети из нескольких устройств
- Повышенная помехоустойчивость линии связи RS-485
- Совместимость оборудования с разными интерфейсами
- Гальваническая развязка устройств (в изолированных моделях)
- Возможность модернизации существующих систем
Эти преимущества делают преобразователи RS-232/485 незаменимыми во многих промышленных и коммерческих приложениях.
Преобразователи RS-232 в RS-422/485
Серия TCC-80/TCC-80I
TCC-80
71.70 у.е. сравнить В КОРЗИНУ
TCC-80I
118.92 у.е. сравнить В КОРЗИНУ
Устройства серии TCC-80 являются базовыми преобразователями RS-232 в RS-422/485 и могут питаться по USB, RS-232 и опционально от внешнего адаптера. Выполнены в настольном исполнении и работают при температурах от 0 до +60°C.
Модель TCC-80I обладает дополнительной изоляцией 2 кВ для интерфейсов RS-422/485.
Серия TCC-100/TCC-100I
TCC-100I
163.74 у.е. сравнить В КОРЗИНУ
TCC-100
107.04 у.е. сравнить В КОРЗИНУ
TCC-100-T
133.08 у.
е.
сравнить
В КОРЗИНУ
TCC-100I-T
207.42 у.е. сравнить В КОРЗИНУ
Преобразователи RS-232 в RS-422/485 в промышленном исполнении предназначены для увеличения дальности передачи последовательных данных. Отдельные модели обладают дополнительной изоляцией 2 кВ для интерфейсов RS-422/485 и могут работать при температурах от -40 до +85°C. Опционально можно установить на DIN-рейку.
Серия Transio A52/A53
A52-DB9F w/ Adapter
65.
A53-DB9F w/ Adapter
115.62 у.е. сравнить В КОРЗИНУ
A53-DB25F w/ Adapter
129.06 у.е. сравнить В КОРЗИНУ
A52-DB25F w/ Adapter
74.
22 у.е.
сравнить
В КОРЗИНУ
Преобразователи RS-232 в RS-422/485 предназначены для увеличения дальности передачи последовательных данных. Выполнены в настольном исполнении и работают при температурах от 0 до +55°C, оснащены внешним адаптером питания. Модели А53 обладают дополнительной изоляцией 2 кВ для интерфейсов RS-422/485.

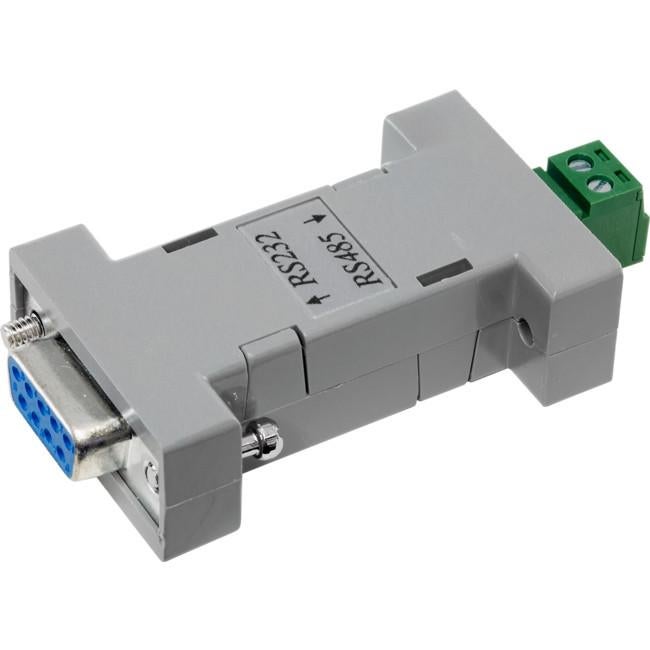

Преобразователь RS-232/485
В корзину
- Описание и характеристики
- Отзывы(0)
- Инструкция
Основным назначением преобразователя интерфейса RS-232/485 является изменение сигналов интерфейса RS-232 в информацию формата RS-485 с последующей трансляцией её в необходимом направлении.
Преобразователь интерфейса RS-232/RS-485 работает в режиме двухсторонней поочерёдной отправки информации с применением двухпроводной линии связи. Для отправки интерфейсного сигнала RS-485 применяется кабель с экранирующим покрытием и имеющим волновое сопротивление около 100 Ом. Изменение направления передачи информации выполняется сигналом RTS.
Преобразователь обеспечивает обмен информацией с максимальной скоростью около 115200 бит/сек. Преобразователь обеспечивает устойчивую передачу данных на расстояние не менее 1 км.
Данный преобразователь оборудован встроенным согласующим сопротивлением, введение которого в работу осуществляется установкой специальной перемычки. Включение такого резистора необходимо на устройствах, которые ставятся на обоих концах передающей линии.
Условия эксплуатации
Преобразователь RS-232/485 сохраняет работоспособность при температуре от 0 до 50°C. Прибор подключается к сети напряжением 220 В и частотой 50 Гц. Допускается повышение напряжения на 10%, и снижение его на 15%.
Параметр | Норма | |
Режим работы интерфейса RS-485 | полудуплексный | |
Линия связи | двухпроводная | |
Скорость обмена | до 115200 бит/с | |
Протяженность линии связи интерфейса RS-485 | до 1 км | |
Питание от сети переменного тока | 220 В, 50 Гц | |
Потребляемая мощность | 1 Вт | |
Внешние соединители: | RS-232 | DB-9 розетка кабельная, длина кабеля RS-232 – 1 м |
RS-485 | извлекаемые клеммные колодки с винтовой фиксацией жил проводников | |
Диапазон рабочих температур | от 0 до 50°C | |
Габаритные размеры | см. | |
Вес с кабелями | 0,5 кг | |
рис. 1- Линия связи RS-485 выполняется экранированным кабелем типа STP–2-ST c волновым сопротивлением r = 100 Ом или аналогичным. Управление направлением передачи осуществляется сигналом RTS.
- Встроенный согласующий резистор, включаемый установкой перемычки J1. Согласующие резисторы включаются на устройствах, находящихся в начале и конце линии передачи RS-485.
Рис. 1 — габаритные размеры RS-232/485
Гарантии
Производитель гарантирует, что изделие RS-232/RS-485 соответствует техническим требованиям, изложенным в сопроводительной документации при условии соблюдения правил предъявляемых хранения, перевозки и эксплуатации потребителем. Срок гарантированного хранения составляет 2 года, а гарантийной эксплуатации ? 1 год. При выявлении неисправностей в течение этого периода производитель выполняет необходимый ремонт или заменяет преобразователь на работоспособный.
Отзывы
Преобразователь RS485 в RS232 — ATC-107N — подключение к сети
Главная / Преобразователь RS485 в RS232 — ATC-107N
RS485 в RS232 Преобразователь — ATC -107N
RS485 в RS232 СЕРИЯНАЯ КАБЕЛА
RS485 в RS232 ПЕРЕДНЯЯ ПЕРЕДНЯЯ
Информация о продукте
- Описание продукта
- Документы и драйверы
- Технические характеристики
Описание продукта
ATC-107N представляет собой промышленный преобразователь RS485 в RS232 или RS422 в RS232 с фотоэлектрической изоляцией и защитой от молний и перенапряжений мощностью 1000 Вт. Этот преобразователь обеспечивает соединение для двухточечной или многоточечной связи.
Соединение RS232 представляет собой последовательный порт RJ45. Гнездовой кабель RJ45-DB9 входит в комплект поставки, чтобы сделать порт RS232 портом DB9.Женский. На другой стороне преобразователя имеется штыревой разъем DB9 RS422 и 6-контактная клеммная колодка для соединений RS485/422.
Блок питания ATC-107N состоит из 2 частей: стороны RS485/R422 и стороны RS232. Для стороны RS485/422 предусмотрен блок питания 9 В. Сторона RS232 питается от уровня сигнала RS232 подключенного устройства и не должна быть ниже +5В. В противном случае рассмотрите возможность использования ATC-108N.
Возможное применение:
- Промышленные распределительные системы
- Промышленная автоматика управления
- Автоматика управления дорожным движением
- Контроль замкнутой цепи
- Системы защиты безопасности
- Интеллектуальные карты
- Системы безопасности/управления воротами
Документы и драйверы
Документация | |
|---|---|
| Руководство пользователя ATC-107N | Посмотреть (PDF) |
Технические характеристики
РАЗЪЕМ(Ы)
- RS232: разъем RJ45 DB9, гнездо
- RS422: штекер DB9 или 6-контактная клеммная колодка
DIMENSIONS
95 x 85 x 26 mm
ENCLOSURE
Industrial Metal Enclosure
INDICATORS LED
TXD, RXD, Power
ISOLATION
3500V RMS, 500VDC
MOUNTING
Wall Mount
MPN
ATC-107N
БЛОК ПИТАНИЯ ИЗДЕЛИЯ
Внешний источник питания 9 В постоянного тока в комплекте
БЕЗОПАСНОСТЬ/ЗАЩИТА
- защита от удара молнии/перенапряжения
— RS485, RS485: 1000 Вт
— RS232: 600 Вт - ПАЗ
ПОСЛЕДОВАТЕЛЬНЫЕ ТИПЫ
RS232, RS422, RS485
ДИАПАЗОН ТЕМПЕРАТУР
- Эксплуатация: от -25°C до +70°C (от -13ºF до 158ºF)
- Влажность: от 5% до 95%
РАССТОЯНИЕ ПЕРЕДАЧИ
0-5 км (115200-600BPS)
РЕЖИМ ПЕРЕДАЧИ
асинхронный, полудуплексный или полный дуплекс
СКОРОСТЬ ПЕРЕДАЧИ
до 115,2 Кбит/с до 1,2 км
Отзывы клиентов
Вас может заинтересовать
$99,94
ATC-108N Промышленный изолированный адаптер 232 на 485
У нас работают лучшие инженеры технической поддержки, которые умеют пользоваться нашими продуктами.
Если наша техническая поддержка не может решить вашу проблему, мы свяжемся с инженером-конструктором или производителем, чтобы найти решение.
Отправить заявку
Преобразователь и адаптер RS232 в RS485 Wiki
Wiki Преобразователь RS232 в RS485 от Magneto Tech Research
Что такое преобразователь RS232 в RS485 и как он используется? Как выбрать подходящую модель и как ее подключить? На что обратить внимание при покупке преобразователя RS232 в RS485.
Вот ответы на все ваши основные (и, возможно, дополнительные) вопросы по RS232-RS485 на понятном языке.
Что такое преобразователь RS232 в RS485?
Преобразователь RS232 в RS485 поставляется во многих моделях, размерах и формах, вот несколько примеров:
Основные различия между этими преобразователями RS232 в RS485 заключаются в том, что некоторые из них могут иметь разъем DB9, тогда как другие имеют винтовую клеммную колодку или разъем RJ11.
некоторые из них изолированы, некоторые нет, некоторые имеют более одного порта RS485, некоторые имеют светодиодные индикаторы для индикации потока данных RX / TX, некоторые питаются от порта, а некоторым требуется внешний источник питания, некоторые промышленные, некоторые потребительские товары.
Само по себе преобразование RS232 в RS485, независимо от того, какую модель вы выберете, представляет собой просто устройство, которое может преобразовывать стандартные сигналы данных RS232 в сигналы RS485 и наоборот. Большинство преобразователей RS232 в RS485 могут преобразовывать данные в обоих направлениях, из RS232 в RS485 и из RS485 в RS232, это также называется двунаправленным преобразователем.
Здесь мы не будем вдаваться в подробности того, как работает протокол RS232 или RS485, но если вам это интересно, то в Википедии есть много информации о RS232 и RS485, в том числе о том, как работает адаптер USB-последовательный порт. Однако мы продемонстрируем наиболее распространенные способы подключения преобразователя RS232 в RS485.
Когда следует использовать преобразователь RS232 в RS485?
Преобразователи RS232 в RS485 в основном используются в промышленных и коммерческих условиях. Причина в том, что преобразователь RS485 можно использовать для многоабонентских сетей, что означает, например, что вы можете подключить несколько устройств RS485 к одному компьютеру. В одну сеть можно подключить до 32 устройств для связи по одной паре проводов (плюс заземляющий провод), и это число можно даже увеличить с помощью повторителей RS485. Этот тип связи называется полудуплексной связью. Большинство качественных преобразователей RS485 могут обмениваться данными таким образом на расстоянии до 4000 футов (1200 метров). Преобразователь RS485
также довольно устойчив к шуму, что является еще одной причиной, по которой его предпочитают использовать в промышленных условиях.
Примерами использования преобразователя RS232 в RS485 может быть подключение к компьютеру камер, весов, измерителей, сканеров, ПЛК или большей части другого промышленного оборудования.
Схема цепи RS232–RS485
В качестве примера на приведенной ниже схеме показано, как выглядит типичная схема преобразователя RS232 в RS485.
Подключение преобразователя RS232 в RS485.
Итак, как подключить преобразователь RS232 в RS485? Преобразователь RS232 в RS485 можно использовать для двухточечных соединений (подключение одного преобразователя RS232 в RS485 напрямую к другому преобразователю RS232 в RS485) и сетей точка-многоточка (подключение одного преобразователя RS232 в RS485 к нескольким преобразователям RS232 в RS485).
Давайте сначала взглянем на настройку «точка-точка», которая довольно проста и выглядит так:
Ведущим устройством RS485 может быть компьютер, а ведомым может быть, например, камера. Как видите, линии данных A- и B+ просто подключены к A- и B+ ведомого устройства RS485 соответственно. Преобразователи будут обмениваться данными только с подключенными A- и B+, однако очень важно также подключить заземляющий провод в готовой системе, чтобы установить устойчивую точку отсчета, чтобы предотвратить потерю данных и другие проблемы.
Типичная конфигурация соединения «точка-многоточка» с RS232 на RS485 может выглядеть следующим образом:
В сети RS485 только одно ведомое устройство и одно ведущее устройство могут обмениваться данными одновременно, либо при передаче, либо при приеме, но не одновременно. так что вы можете задаться вопросом, как это достигается. Проще говоря, ведомые устройства (также называемые узлами) должны быть адресованы, например, узел 1 имеет адрес 001, узел 2 имеет адрес 002 и так далее. Эти адреса обычно назначаются и контролируются программным обеспечением, либо программным обеспечением, работающим на ведущем устройстве RS485 (ПК), либо программным обеспечением, запрограммированным на каждом из ведомых устройств. Иногда оборудование, подключенное к ведомым устройствам RS485, адресуется аппаратно, а не программно. Наконец, некоторые преобразователи RS232 в RS485 сами адресуются (с помощью DIP-переключателей), однако это используется не очень часто.
Прекращение.
В некоторых случаях, если расстояние связи велико (более 1000 футов) и если скорость передачи данных превышает 115 кбит, рекомендуется установить резистор (обычно 100 Ом) в узле RS485 (между линиями A и B). Однако добавление согласующего резистора резко увеличить энергопотребление, поэтому этого делать не следует, да и в основном это не нужно на более коротких дистанциях. Из-за повышенного энергопотребления терминация также редко выполняется при использовании преобразователей с портовым питанием.
Питание от порта или от внешнего источника.
Некоторые преобразователи RS232 в RS485 питаются от COM-порта компьютера (обычно от TX, RTS или DTR), другим для работы требуется внешний источник питания. Даже с преобразователями с питанием от порта в большинстве случаев вы должны иметь возможность обмениваться данными на расстоянии до указанных 4000 футов, однако добавление оконечного резистора может повлиять на это расстояние, поскольку это увеличивает энергопотребление.
Многие преобразователи RS232 в RS485 с питанием от порта обеспечивают возможность подачи внешнего питания. Если вы сомневаетесь, используйте преобразователь с внешним питанием, тогда вы уверены, что он получает достаточную мощность. При использовании, например, адаптера USB-Serial можно применить те же самые предположения.
Изоляция.
Преобразователи RS232 в RS485 могут быть как изолированными, так и неизолированными. Изолированный преобразователь RS232 в RS485 имеет оптические изоляторы, разделяющие линии передачи данных внутри устройства, что предотвращает повреждение компьютера или оборудования, подключенного к преобразователю, шумами, скачками высокого напряжения, скачками напряжения и контурами заземления. Некоторые преобразователи RS232 в RS485 даже имеют внешний источник питания, изолированный от остальной части преобразователя, чтобы обеспечить дополнительную защиту. Обычно изолированные преобразователи используются только в том случае, если пользователь хочет дополнительно защитить оборудование, подключенное к сети (в случае, если оборудование представляет большую ценность), или если есть причины подозревать всплески высокого напряжения и т.
п. в сети.
Неизолированный преобразователь обычно имеет простую защиту от статического электричества и скачков напряжения низкого напряжения.
Как правильно выбрать преобразователь RS232 в RS485.
При покупке преобразователя RS232 в RS485 вы должны сначала определить, нужен ли вам промышленный преобразователь или преобразователь коммерческого/потребительского класса, это зависит от того, в какой среде вы планируете использовать преобразователь. Затем вы должны определить, нужен ли вам изолированный или неизолированный преобразователь, после чего вы можете решить, нужен ли вам преобразователь с внешним питанием или вы можете использовать преобразователь с питанием от порта. Далее вы можете найти нужный вам тип коннектора, либо DB9или разъемы DB25, винтовой разъем, разъем RJ11 или их комбинация. Наконец, вы должны решить, нужны ли вам светодиодные индикаторы для линий TX/RX, это может быть очень полезно при устранении неполадок.
Так называемый «Автоматический контроль отправки данных», который контролирует поток данных, настоятельно рекомендуется для большинства приложений и устройств.
