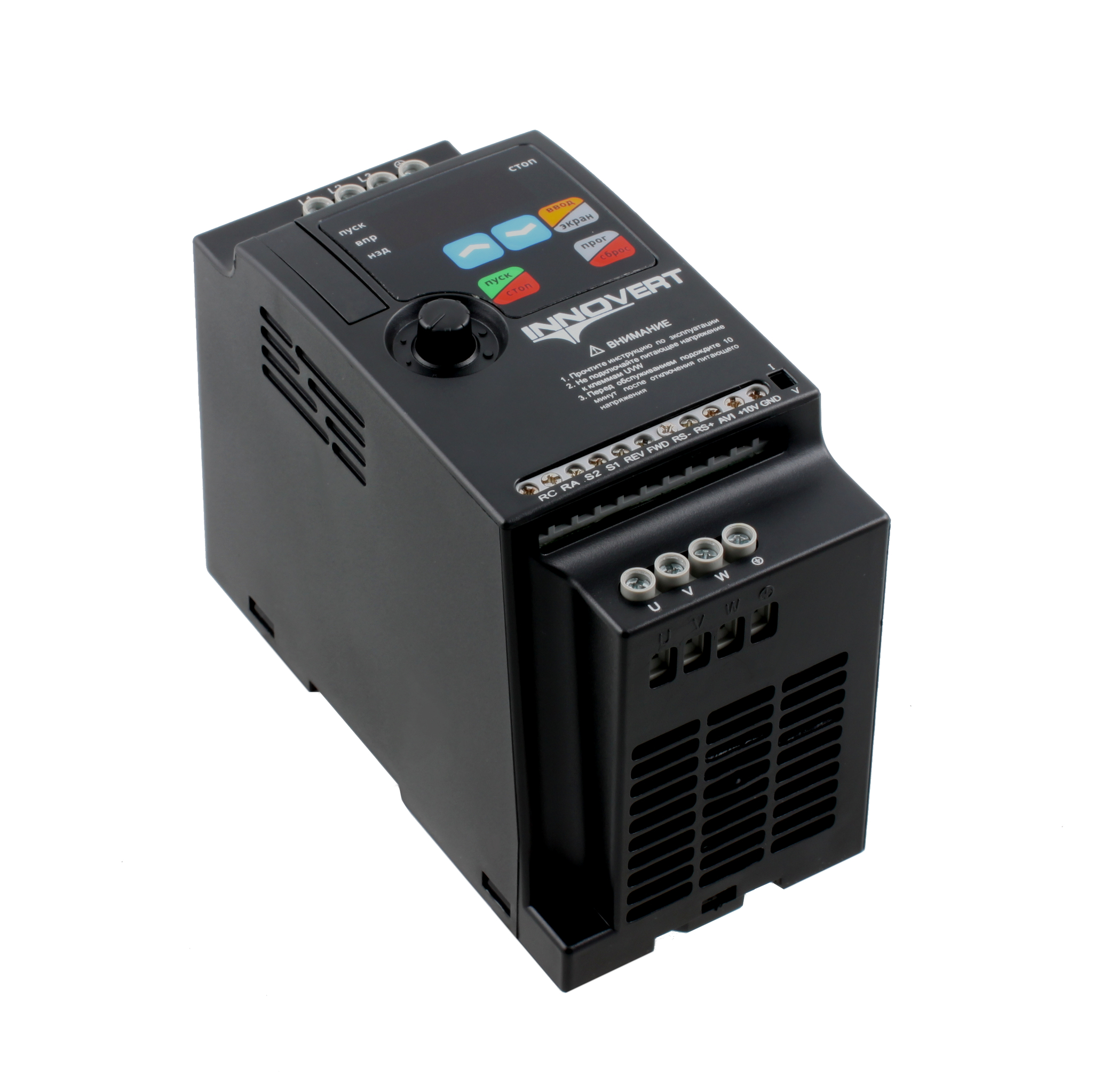

Что такое преобразователь частоты и как он устроен

Преобразователь частоты (ПЧ) — это электронное устройство, предназначенное для изменения частоты электрического тока. Основная задача ПЧ — преобразование переменного тока одной частоты в переменный ток другой частоты.

В состав типичного преобразователя частоты входят следующие основные компоненты:

• Выпрямитель — преобразует переменный ток в постоянный
• Звено постоянного тока — сглаживает пульсации выпрямленного тока
• Инвертор — преобразует постоянный ток обратно в переменный нужной частоты
• Система управления — контролирует работу всех узлов

Какие функции выполняет каждый из этих компонентов преобразователя частоты?

Выпрямитель

Выпрямитель преобразует входной переменный ток в постоянный. Обычно это диодный мост, состоящий из 6 диодов для трехфазного питания или 4 диодов для однофазного. На выходе выпрямителя получается пульсирующий постоянный ток.

Звено постоянного тока

Звено постоянного тока состоит из конденсаторов большой емкости и дросселя. Оно сглаживает пульсации выпрямленного тока, обеспечивая стабильное напряжение на входе инвертора. Также звено постоянного тока накапливает энергию для кратковременных перегрузок.

Инвертор

Инвертор преобразует постоянный ток в переменный заданной частоты и напряжения. Он состоит из силовых транзисторов или тиристоров, которые коммутируются по определенному алгоритму. За счет широтно-импульсной модуляции (ШИМ) формируется синусоидальное напряжение нужной частоты.

Система управления

Система управления координирует работу всех узлов преобразователя частоты. Она выполняет следующие функции:

• Генерирует управляющие сигналы для инвертора
• Регулирует выходную частоту и напряжение
• Обеспечивает защиту и диагностику
• Обрабатывает сигналы обратной связи
• Реализует заданные алгоритмы управления

Принцип работы преобразователя частоты

Принцип работы частотного преобразователя заключается в двойном преобразовании электроэнергии:

1. Входное переменное напряжение выпрямляется и фильтруется, преобразуясь в постоянное.
2. Полученное постоянное напряжение с помощью инвертора преобразуется обратно в переменное, но уже другой частоты.

Как именно это происходит?

• Входное напряжение 50 Гц поступает на выпрямитель
• Выпрямитель преобразует его в пульсирующее постоянное
• Конденсаторы в звене постоянного тока сглаживают пульсации
• Инвертор «нарезает» постоянное напряжение на короткие импульсы
• За счет ШИМ формируется синусоидальное напряжение нужной частоты
• Система управления задает необходимую частоту и амплитуду

Таким образом, на выходе преобразователя получается переменное напряжение с регулируемой частотой и амплитудой.

Применение преобразователей частоты

Преобразователи частоты нашли широкое применение в различных отраслях промышленности и быта. Где чаще всего используются ПЧ?

Использование в промышленности

В промышленности преобразователи частоты применяются для:

• Управления скоростью асинхронных электродвигателей
• Плавного пуска и торможения мощных электроприводов
• Энергосбережения в насосах, вентиляторах, компрессорах
• Согласования скоростей в поточных линиях
• Оптимизации технологических процессов

Применение в быту

В бытовой технике преобразователи частоты используются в:

• Стиральных машинах — для управления двигателем
• Холодильниках — для регулирования компрессора
• Кондиционерах — для плавного изменения мощности
• Электроинструментах — для регулировки оборотов

Виды преобразователей частоты

Преобразователи частоты можно классифицировать по различным признакам. Какие бывают основные виды ПЧ?

По типу питающей сети

• Однофазные — для подключения к бытовой сети 220В
• Трехфазные — для промышленной сети 380В
• Многоуровневые — для высоковольтных сетей

По способу управления

• Скалярные — простое управление по соотношению U/f
• Векторные — точное управление моментом и скоростью
• Прямого управления моментом — для динамичных приводов

По назначению

• Общепромышленные — универсальные преобразователи
• Специализированные — для конкретных применений
• Сервопреобразователи — для прецизионных приводов

Преимущества использования преобразователей частоты

Применение частотных преобразователей дает ряд существенных преимуществ. Каковы основные плюсы использования ПЧ?

• Экономия электроэнергии — до 30-60% в вентиляторах и насосах
• Плавный пуск и торможение — снижение нагрузки на механику
• Точное регулирование скорости — оптимизация процессов
• Повышение коэффициента мощности — снижение потерь
• Защита двигателя — от перегрузок и аварийных режимов
• Снижение шума и вибраций — за счет плавного регулирования

Таким образом, преобразователи частоты позволяют существенно повысить эффективность и надежность работы электроприводов в различных отраслях.

классификация, конструктивные особенности, принцип действия, назначение и сфера применения, преимущества

(495) 663-663-5

многоканальный для Москвы и МО

Заказать звонок

(800) 600-49-09

бесплатный для всех регионов РФ

График работы: Пн — Пт с 9:00 до 18:00

ГлавнаяО компанииСтатьиЧастотные преобразователи: классификация, особенности, назначение и преимущества

08.08.2018

Частотные преобразователи являются важным элементом, обеспечивающим бесперебойное функционирование технологического оборудования. В чем же их особенность? В данной статье мы рассмотри виды устройств, принцип их действия и преимущества использования.

Содержание:

1. Основные характеристики
2. Классификация
3. Особенности конструкции
4. Принцип действия
5. Назначение и область применения
6. Преимущества

Основные характеристики

Преобразователь частоты — это устройство, в основе работы которого лежит двойное преобразование напряжения. Данное оборудование позволяет обеспечить более экономичный рабочий процесс благодаря управлению скоростями и моментом электродвигателя согласно заданным техническим параметрам и характеру нагрузки.

С помощью установленного на инвертор цифрового дисплея можно отслеживать следующие показания:

• величины I и U электромотора,
• действительные параметры мощности, скорости, частоты вращения и момента двигателя,
• продолжительность работы устройства,
• состояние дискретных входов для управления и слежения за скоростью вращения вала асинхронного двигателя, а также удаленного контроля системы.

Классификация

По типу питания инверторы делятся на 3 вида:

• однофазные,
• трехфазные,
• высоковольтные.

По области использования частотные аппараты подразделяются на:

• преобразователи промышленного назначения с векторным управлением электродвигателем,
• специализированные — для кранов и иных подъемных устройств,
• ПЧ для работы с насосно-вентиляторным типом нагрузки,
• инверторы для применения во взрывоопасных условиях,
• оборудование для установки на электродвигатели.

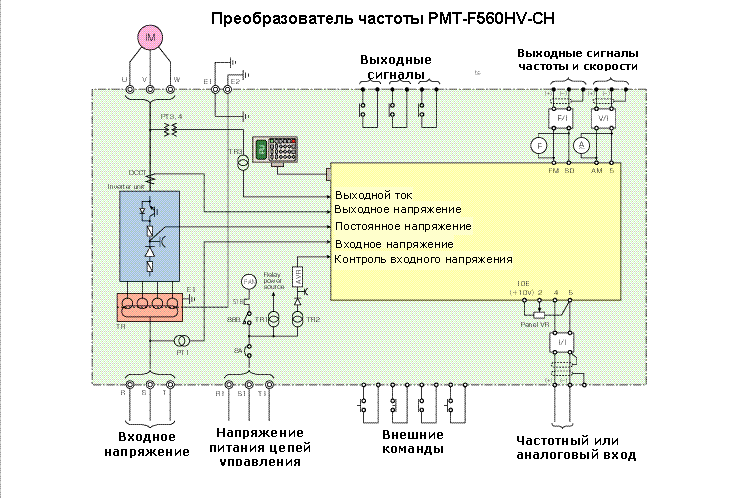

Особенности конструкции

Частотные преобразователи имеют следующие основные элементы:

• Выпрямитель. С помощью данного модуля переменный ток преобразовывается в постоянный. Это возможно благодаря полупроводниковым диодам. Для разных инверторов применяются разные выпрямители. Например, для однофазного частотного преобразователя используются четыре диода, установленные по мостовой схеме. Для трехфазного устройства требуется схема из шести диодов. На выходе происходит выпрямление тока и возникают два полюса — минус и плюс.
• Фильтр напряжения. Постоянный ток, получающийся после прохода через выпрямитель, имеет значительные колебания. Чтобы снизить их амплитуду, применяются электролитический конденсатор и катушка индуктивности. Благодаря большому количеству витков и реактивному сопротивлению последней импульсы тока уменьшаются. Далее к образовавшимся полюсам подключается конденсатор.
• Инверторный узел. Элемент имеет в конструкции шесть транзисторов. К каждой фазе подключается по два. С помощью данного модуля происходит изменение частоты и величины тока.
• Микропроцессорная система. Блок управления отвечает за частоту и направление вращения ротора электромотора, защищает его от перегрева и значительных нагрузок.
• Чтобы снизить влияние электропомех на при работе частотного преобразователя и мотора, в конструкцию схемы часто включается специальный фильтр, защищающий оборудование от радиопомех и электрических разрядов. Чтобы снизить влияние помех, между мотором и выходом преобразователя используются экранированные силовые проводники.

Также для повышения точности работы асинхронного двигателя в схему управления могут быть включены следующие элементы:

• шина связи с расширенными возможностями интерфейса,
• встроенный контроллер,
• карта памяти,
• программное обеспечение,
• информационный Led-дисплей, отображающий основные выходные параметры,
• тормозной прерыватель и встроенный ЭМС фильтр,
• система охлаждения схемы, основанная на обдуве вентиляторами повышенного ресурса,
• функция прогрева двигателя посредством постоянного тока,
• другие возможности.

Инвертор для установки на электромотор отличается от остальных типов агрегатов. Он имеет несколько блоков защиты, которыми можно управлять посредством микроконтроллера. Таким образом, можно проверять температуру полупроводников, функционирование защиты от превышения показателей напряжения и короткого замыкания. Инвертор также подключается к сети питания через защитные устройства.

Принцип действия

Напряжение сети сначала выпрямляется с помощью выпрямителя, а после инвертируется в переменное напряжение необходимой частоты. Таким образом, происходит преобразование энергии в две ступени. Сначала переменный ток преобразуется в постоянный, а затем постоянный преобразуется в переменный ток. Сам частотный преобразователь представляет собой комбинацию выпрямителя с промежуточным звеном постоянного тока и автономного инвертора.

Назначение и область использования

Инверторные преобразователи применяются в оборудовании, требующем регулирования работы электромотора:

• В приводах насосов снижается потеря тепла и воды на 10%. Уменьшается количество аварий благодаря надежной защите мотора.
• В вентиляционных системах происходит значительное снижение потерь на холостом ходу.
• В транспортерах скорость двигателя адаптируется к изменчивой скорости системы. Более сглаженный запуск увеличивает ресурс электропривода благодаря отсутствию ударных нагрузок, наносящих вред технологическим устройствам.

Также инверторы широко используются в компрессорах, центрифугах, лифтовом оборудовании, дымососах, робототехнике и деревообрабатывающих станках.

Преимущества

Частотные преобразователи имеют массу достоинств:

• Делают работу двигателя более плавной при запуске и остановке.
• Дают возможность управлять скоростью электромоторов без применения редукторов. Благодаря этому контроль работы упрощается, становится дешевле и надежнее.
• Могут применяться совместно с асинхронными двигателями при замене электроприводов постоянного тока.
• Образуют многофункциональную систему управления приводами на базе инвертора с контроллером.
• Позволяют менять настройки во время работы без остановок производства.

Таким образом, использование частотных преобразователей позволяет значительно сэкономить на техническом обслуживании и обеспечивают бесперебойную работу электродвигателей даже при предельных нагрузках.

	Ваш телефон:

Поля, отмеченные «*», обязательны для заполнения

	Ваш телефон:

Поля, отмеченные «*», обязательны для заполнения

	Ваш телефон:

Поля, отмеченные «*», обязательны для заполнения

Гарантийные обязательства:

1. Стандартный срок гарантии составляет 36 месяцев со дня выдачи Оборудования Покупателю.

2. В случае если в течение гарантийного срока вышеупомянутое Оборудование выйдет из строя не по вине Покупателя, поставщик обязуется произвести ремонт или замену дефектного Оборудования без дополнительной оплаты.

3. Гарантийный ремонт и обслуживание производятся в течение 5-ти рабочих дней после предъявления настоящего гарантийного талона, при наличии необходимых запчастей в сервисном центре Продавца Оборудования. Если Продавец не может произвести своевременный ремонт из-за отсутствия необходимых запчастей, то в течение 2-х рабочих дней после сдачи Оборудования Продавец обязан уведомить об этом Покупателя путем отправки ему электронного письма с указанием причины невозможности своевременного ремонта(замены) и указать сроки ремонта. Гарантийный срок продлевается на время проведения ремонта.

С более подробной информацией о гарантийных обязательствах Вы можете ознакомиться, пройдя по ссылке

что это, преимущества, виды ЧП, рейтинг ТОП 10

Содержание: 1) Что такое 2) Основные преимущества 3) Основные компоненты 4) Виды ЧП 5) Принцип работы 6) Топ 5 моделей

Преобразователь частоты (ПЧ) — устройство ряда электротехнических приборов, основной задачей которого является преобразование и плавное выравнивание одно- или трехфазного переменного тока. Данное оборудование актуально для управления электромашин асинхронного принципа действия для регулировки частоты оборотов. Помимо этого, преобразователь частоты применение нашел и в высоковольтных сетях промышленного назначения.

1. Экономия электроэнергии;
2. Высокий КПД, обусловленный однократным частотным преобразованием;
3. Возможность увеличить мощность, если подключить дополнительные ПЧ;
4. Продление эксплуатационного срока оборудования на промышленных предприятиях;
5. Простота управления и отсутствие необходимости в обслуживании оборудования;
6. Шумоподавление при работе двигателя;

Преобразователь частоты — это сложный технический аппарат, в конструкцию которого входит не только преобразователь, но и устройство, защищающее от скачков напряжения, тока и короткого замыкания. С целью улучшения сигнала в некоторых моделях предусмотрен дроссель, а чтобы снизить электромагнитные помехи — фильтры.

• Выпрямитель — это узел из нескольких диодов или тиристоров. Их задача выпрямить ток на входе в аппарат. Первый тип отличается отсутствием каких-либо пульсаций. Это недорогие и надежные аппараты, пользующиеся спросом среди современных потребителей. Тиристорные ПЧ пропускают ток в обе стороны, и обеспечивают возврат электроэнергии в сеть в момент торможения мотора. ;
• Фильтр — комплектующая, которая присутствует в тиристорных типах частотного преобразователя. Его задача — снизить или вовсе исключить появление пульсаций. Данный процесс обеспечивается за счет индуктивно-емкостных и емкостных фильтров;
• Микропроцессор — это основное звено конструкции, обеспечивающее управление и анализ поступающих данных. Его задача — принимать и обрабатывать поступающие с датчиков сигналы. Помимо этого, данный элемент осуществляет запись и хранение данных, выявляет перегрузки и защищает оборудование от их негативного воздействия;
• Инвертор — необходим для плавного изменения частоты тока. Благодаря тому, что этот узел выдает на выходе «синус», устройство широко применимо в большинстве промышленных сферах;

Наиболее распространенными типами частотников являются:

• Электроиндукционные преобразователи частоты. Они актуальны тогда, когда использование электронных аналогов невозможно или не имеет смысла. Такое оборудование отличается скалярным управлением, что позволяет поддерживать скорость оборотов двигателя в зависимости от оказанной на него нагрузки — насосные, вентиляционные установки;
• Электронные ПЧ — универсальные векторные агрегаты. Применение преобразователей частоты заключается в подключении различного типа техники в любых условиях эксплуатации. Их основной задачей является удержание постоянной частоты вращения ротора при изменении значения нагрузки на него;

В зависимости от сферы применения данные аппараты можно разделить на:

• Частотники для подключения к оборудованию, мощность которых ниже 315 кВт;
• Векторные устройства для техники мощностью менее 500 кВт;
• С защитой от взрыва — актуальны для использования с теми устройствами, которые работают в запыленной или взрывоопасной среде;
• Для электродвигателей;

Назначение преобразователя частоты

Этапами работы частотного преобразователя являются:

1. На вход поступает одно или трехфазный переменный ток синусоидального типа и выпрямляется посредством диодного моста;
2. Наличие конденсаторов, выступающих в роли фильтров, позволяет фильтровать сигнал, чтобы снизить до минимума или исключить вовсе пульсацию напряжения;
3. Далее происходит преображение напряжения в трехфазную волну посредством микросхемы или транзисторов;
4. На выходе образовывается синусоидальное напряжение, преобразуемое на выходе инвертора из прямоугольных импульсов;

Где использовать ЧП

Назначение преобразователя частоты сложно переоценить. Он используется во многих отраслях, а именно:

1. В строительстве. Преобразователь частоты актуален для подключения на крановые и грузоподъемные машины. Это обусловлено тем, что данная спецтехника работает в режиме частых запусков и остановок двигателя;
2. В быту и промышленности. ПЧ актуальны для вентиляционных систем, котельной для автоматизации процесса работы и повышения КПД агрегатов;
3. Для станков, работающих от электрических двигателей. В данном случае частотник выступает в роли коробки передач и обеспечивает плавное увеличение или снижение частоты вращения узлов;

1. Danfoss — аппараты одного из самых известных на сегодняшний день брендов с полувековой историей. Производители выпускают как компактные, так и крупногабаритные модели для промышленного использования;
2. Vacon — агрегаты финского производства, используемые как в быту, так и на производстве благодаря широкому диапазону мощностей разных моделей бренда;
3. Lenze — преобразователи немецкого качества, выпускающиеся для широкого круга применения;
4. INVT — китайские устройства, завоевавшие немалый успех среди потребителей всего мира. Высокопродуктивные ПЧ данного бренда — это многофункциональность при доступной стоимости изделия;
5. Русэлком — бренд, предлагающий бюджетные и дорогостоящие варианты оборудования, отличающиеся эффективным управлением любыми типами электроприводов;

Вы можете купить преобразователи частоты, назначение которых отличается, однако преимущества эксплуатации остается неизменными. Изучив их и проведя сравнительный анализ нескольких моделей, вам удастся выбрать оптимальный вариант.

Приводы с преобразователем частоты для обучения. Приводы с преобразователем частоты для обучения. Приводы промышленные трехфазные. Приводная техника. Электроприводы. Электротехника

ВЭ2. 5.3.3

Приводы с преобразователем частоты для обучения

Описание

В этом лабораторном курсе используются учебные панели в рамах панелей. Питание преобразователя частоты осуществляется инвертором непосредственно от сети (напряжение сети 230 В).

Цели

• Меры защиты и электробезопасность

• Компоненты преобразователя частоты с звеном переменного напряжения

• Настройка параметров преобразователей частоты

• Приобретение навыков в технике измерения

• Измерения с помощью контроллера преобразователя CASSY

Преобразователи частоты как никогда важны для концепции производства и эксплуатации. Преобразователь частоты оптимизирует не только работу двигателя, но часто и всей приводимой машины. Преобразователи частоты применяются со следующими целями:

• Оптимизация энергоэффективности,
• Эффективная автоматизация производства,
• Контроль и оптимизация процессов.

Эта конфигурация обеспечивает оптимальную адаптацию преобразователей частоты и машин без регулирования скорости.

Особенности:

• Измерения выполняются с помощью контроллера преобразователя CASSY.
• Все измерительные каналы беспотенциальны и поэтому могут использоваться свободно.
• Все измерения можно проводить с компьютером или без него.
• Для защиты от перегрева обмотки статора асинхронного двигателя снабжены датчиками температуры.
• Асинхронный двигатель имеет дидактическую клеммную колодку с напечатанной на ней схемой обмотки.

Всеми функциями преобразователя-контроллера CASSY и Machine Test CASSY 0.3 можно быстро и напрямую управлять с помощью дисплея, поворотного колеса и кнопок на устройстве. Все настройки и результаты измерений можно сохранить на приборе и позже быстро вызвать или просто загрузить.

Кроме того, Контроллер преобразователя CASSY и Machine Test CASSY 0. 3 полностью управляются в режиме реального времени через интерфейсы RJ45 Ethernet, W-LAN и USB-C.

Эти интерфейсы могут использоваться следующим программным обеспечением:

• CASSY Lab 2 для приводов и энергетических систем,
• MATLAB® и LabVIEW™
• Lab Docs Editor Advanced

Несколько интегрированных серверов доступны в Converter Controller CASSY и Machine Test CASSY 0.3 для локального медийного подключения не менее четырех конечных устройств одновременно.

Для получения более подробной информации см. данные о продукте 7735290 или 7735291 Контроллер преобразователя CASSY и 7731900 или 7731901 Machine Test CASSY 0.3.

Оборудование в равной степени подходит для школьных и студенческих экспериментов в лаборатории с низким напряжением (постоянный, переменный и трехфазный ток) и — с мобильным тренажером — для демонстрации учителем в классе или лекционном зале. Опыты проводятся согласно инструкции.

Целевая группа состоит из учеников коммерции и студентов, изучающих электромашиностроение. Курс предлагает эксперименты на среднем уровне, а также позволяет получить необходимое представление о поведении машин для научной интерпретации на уровне бакалавриата. Подключение к средствам массовой информации делает эксперименты пригодными для демонстрации в классе или лекционном зале.

В следующих конфигурациях есть дополнительные расширенные эксперименты с преобразователем частоты и асинхронной машиной:

• E2.5.3.2 Основы технологии преобразователя частоты
• E2.5.3.4 Приводы с промышленным преобразователем частоты
• E2.5.4.4 Рабочие характеристики асинхронных двигателей с регулируемой скоростью под нагрузкой
• E2.6.2.2 Сервопривод переменного тока с промышленной асинхронной машиной

Темы

• Вращающееся поле и пространственный вектор
• Частота модуляции
• Типы модуляции: прямоугольная, трапециевидная, синусоидальная, синусоидальная с колебанием 3-й гармоники.
• Намагничивание с линейной характеристикой V/f
• Повышение намагниченности за счет пускового напряжения
• Пуск с ускорением
• Оптимизация характеристик нагрузки посредством компенсации IxR
• Компенсация скольжения
• Компенсация нагрузки
• Регистрация влияния нагрузки и компенсации скольжения на кривой нагрузочной характеристики
• Запись рабочих кривых для нескольких частот и направлений вращения
• Сравнение нескольких кривых нагрузки
• Работа и торможение генератора

Компоненты комплектов оборудования

1	7735290	Контроллер преобразователя CASSY
1	735290 4	Кабель соединительный универсальный преобразователь
1	7735297	Универсальный преобразователь
1	7735295	Источник питания постоянного тока 390 В, 6 А, (PFC)
1	524222	CASSY Lab 2 для приводов и систем питания
1	7732104	Двигатель с короткозамкнутым ротором 230/400, 0,3

Дополнительно рекомендуется:

Система тестирования машины 300 Вт

1	7731900	Машинный тест CASSY, 0,3
1	7731991	Электрический динамометр, 0,3
1	773108 8	Муфта / защита конца вала 0,3, прозрачная
1	31539 4	Вес, 1 кг
1	773110	Скамья для станка, 90 см
1	73106 4	Муфта, 0,3
1	53734 4	Реостат, 100 Ом

Руководства:

1	565441 4	LIT: Технология преобразователя частоты для приводов
1	565442 4	* LIT: Технология преобразователя частоты для приводов

Блок питания:

1

72671

Однофазный оконечный блок

1	72609 4	Каркас панели Т130, двухуровневый
1	50059 8	Заглушки предохранительные перемычки, черные, набор из 10 шт.
1	500855 4	Кабели безопасности для экспериментов, 32 А, комплект из 34 шт. 9 шт.0145
1	500856 4	Кабели для безопасных экспериментов, 32 А, желто-зеленые, набор из 5 шт.

Дополнительно требуется:
ПК с Windows 7/8/10

Изделия, отмеченные *, не являются обязательными, однако мы рекомендуем их для проведения эксперимента.

Распечатать страницу

Что такое преобразователь частоты в ток?

Преобразователи частоты в ток используются в системах управления для преобразования импульса или частоты в эквивалентный сигнал тока.



Скорость и расход являются двумя обычно измеряемыми параметрами процесса. Безопасность и эффективная подача продукта в определенных технологических процессах зависят от точного измерения скорости и расхода.   Скорость измерения Возьмем вращающееся оборудование, такое как компрессоры и турбины. Контроль скорости вращения необходим для предотвращения ситуации превышения скорости, которая может привести к силам, превышающим технические характеристики оборудования. Это может привести к катастрофическому отказу оборудования и/или опасности для персонала.

Мониторинг и контроль скорости являются важным фактором в других приложениях, включая ветряные турбины, погрузочно-разгрузочные работы, HVAC, насосы, смесители, двигатели и многое другое. Контроль скорости является жизненно важным элементом энергоэффективности, производительности, надежности и безопасности оборудования.



Сигналы скорости часто имеют форму частотного или импульсного выхода. Как правило, эти сигналы исходят от датчиков приближения, поворотных/линейных энкодеров или тахометров.





Часто частота или импульсный выходной сигнал этих датчиков преобразуется в репрезентативный ток (мА) преобразователем частоты в ток или в сигнал напряжения (В) преобразователем частоты в напряжение. Это обеспечивает универсальную совместимость с входами управления, например, ПЛК, частотно-регулируемого привода, местного индикатора или системы телеметрии.





Преобразователи частоты в ток или частоты в напряжение, такие как PR 3225 / PR 4225, могут поддерживать выбор различных импульсных и частотных входов, включая:



5 NAMUR 810
• НПН/ПНП
• Тахометр
• S0 согласно DIN 43864
• Переключающий контакт



Измерение расхода

Будь то жидкость, газ или пар; скорость потока измеряется и контролируется во многих промышленных процессах. Области применения включают притоки, сбросы и аэрацию сточных вод, подачу газа для горелок, управление паром в котлах, распределение природного газа и многие другие области, где контроль расхода имеет решающее значение для безопасности, балансировки нагрузки и доставки продукта.



Для измерения расхода в зависимости от применения доступен ряд методов, включая перепад давления, кориолисовский, ультразвуковой, вихревой и турбинный.





Многие из этих типов расходомеров имеют импульсный/частотный выходной сигнал, отражающий измеряемый расход. Примером может служить турбинный расходомер, показанный выше, который использует магнитный датчик для измерения скорости вращения турбины, когда лопасти проходят мимо датчика, и выдает соответствующий импульсный/частотный сигнал, пропорциональный скорости потока.



Что такое преобразование частоты в силу тока?

Импульсные или частотные выходы различных датчиков и преобразователей, используемых для измерения скорости и расхода, часто преобразуются в сигнал тока или напряжения для взаимодействия с системой управления.



Преобразователи частоты в ток или преобразователи частоты в мА преобразуют соответствующий сигнал скорости или расхода в соответствующий сигнал тока, обычно 4–20 мА. Эти устройства часто включают гальваническую развязку, помогающую устранить помехи сигнала и переходные процессы, часто связанные с тяжелыми двигателями и вращающимися машинами. Дополнительные функции устройства обычно доступны в более продвинутых продуктах для удовлетворения требований к интерфейсу более продвинутых приложений.



Компания PR electronics предлагает ряд преобразователей частоты в ток с вариантами релейных или NPN/PNP-выходов в дополнение к аналоговым выходам или одновременно с ними. Также доступны опции для деления и умножения импульсов, чтобы решить проблемы сопряжения старых и будущих приложений.



Что такое преобразование частоты в напряжение?

В качестве альтернативы можно также использовать преобразование частоты в напряжение, когда сигнал преобразуется в соответствующее напряжение, обычно 2–10 В, в зависимости от требований к интерфейсу. Гибкость линейки устройств PR electronics позволяет преобразовывать либо частоту в ток, либо частоту в напряжение в одном и том же устройстве.



Что такое преобразование частоты в частоту?

В некоторых приложениях требуется изменить частотный сигнал, чтобы он соответствовал требованиям нижестоящего устройства. Это может быть связано с передаточным отношением или временем отклика, когда может потребоваться частотное разделение или буферизация. Частотный выход также допускает потенциальное использование в качестве генератора частоты или временной развертки.



Преимущества преобразователей PR electronics f/l и f/f

Как и все наши продукты, устройства для преобразования частотных сигналов PR electronics предлагают лучшие на рынке технологии, производительность и гибкость. Расширенный диапазон частот, быстрое время отклика и высокая точность преобразователей частоты в ток электроники PR делают их идеальным выбором для приложений контроля скорости и расхода.



Некоторые из доступных функций включают:



Технология

• Высокая гальваническая развязка – до 3,75 кВ переменного тока
• NE 21 – ЭМС по критерию А
• 18-битная динамика сигнала



Производительность

• Быстрое время отклика — до < 30 мс
• Низкое энергопотребление
• Диапазон рабочих температур окружающей среды
• Высокая частота – до 100 кГц



Гибкость

• Варианты универсального источника питания
• Опции устройства шириной 6 мм
• Вариант дисплея для монтажа на панель
• Широкий выбор типов ввода
• Выбор опций выделенного и параллельного выхода
• Доступна опция вывода MODBUS
• Варианты конфигурации серии 4500
• Опции ATEX и SIL



Для получения дополнительной информации посетите указанные ниже страницы продуктов.
