Как работает преобразователь частоты
Время прочтения: 10 минут
Содержание
- Источники питания
- Выпрямитель
- Схема управления
- Инвертор
Преобразователь частоты имеет два значения:
- Изменение частоты сигнала;
- Источник питания, частота, количество фаз и напряжение которого отличаются от питающего напряжения.
Преобразователи, которые изменяют частоту сигнала, применяются в радиотехнике. Радиоприем, телевидение, телефония это те направления, где преобразование частоты играет главную роль.
Преобразователи частоты в источниках питания получили широкое распространение благодаря появлению мощных и быстродействующих силовых транзисторов.
Источники питания
В источниках питания преобразователь частоты обычно называют частотным преобразователем. Такой преобразователь состоит в основном из трех блоков:
- Выпрямитель;
- Схема управления;
- Инвертор – преобразователь постоянного напряжения в переменное.
Выпрямитель
Выпрямитель состоит из собственно выпрямляющего устройства – диодный мост и конденсаторов фильтра. Назначение фильтра – сглаживание пульсаций выпрямленного напряжения до допустимых значений при максимальной нагрузке
Схема управления
Схема управления формирует управляющие сигналы заданной частоты длительности и амплитуды на ключевые элементы инвертора. Кроме этого, схема управления контролирует параметры выходного напряжения (частоты и амплитуду) за счет обратной связи и, при отклонении от нормы, корректирует параметры управляющих импульсов.
Инвертор
Инвертор является выходным каскадом преобразователя частоты. Как правило, выполняется на транзисторах или тиристорах, порядок включения которых определяет схема управления. Тиристоры или транзисторы в ключевом режиме имеют два рабочих состояния – включены или выключены, поэтому простейшие инверторы позволяют получить на выходе не синусоидальное, а ступенчатое напряжение. В результате на выходе получается сигнал с очень большими искажениями, что неприемлемо для многих областей применения.
Данный недостаток устраняется тремя способами:
- Установка выходного фильтра;
- Включение транзисторов не в ключевом, а аналоговом режиме;
- Введение широтно-импульсной модуляции для коммутации ключевых элементов.
Первый вариант пригоден только для преобразователей с фиксированной выходной частотой и сильно увеличивает габариты и массу устройства.
Аналоговый режим требует применения элементов с большим запасом по рассеиваемой мощности, поскольку в моменты между полным открытием и закрытием выходного транзистора на нем рассеивается очень большая мощность.
Широтно-импульсная модуляция требует усложнения схемы управления, но за счет того, что выходные ключевые элементы открываются управляющими импульсами с различной шириной в разные моменты времени, форма выходного сигнала близка к синусоидальной и требует более простого и малогабаритного фильтра. Схемы с ШИМ модуляцией получили наибольшее распространение, поскольку стоимость, возможности и габариты современных микроконтроллеров позволяют реализовывать различные алгоритмы управления.
Преобразователь частоты DanfossПреобразователь частоты HYUNDAIПреобразователь частоты Веспер
Возврат к списку

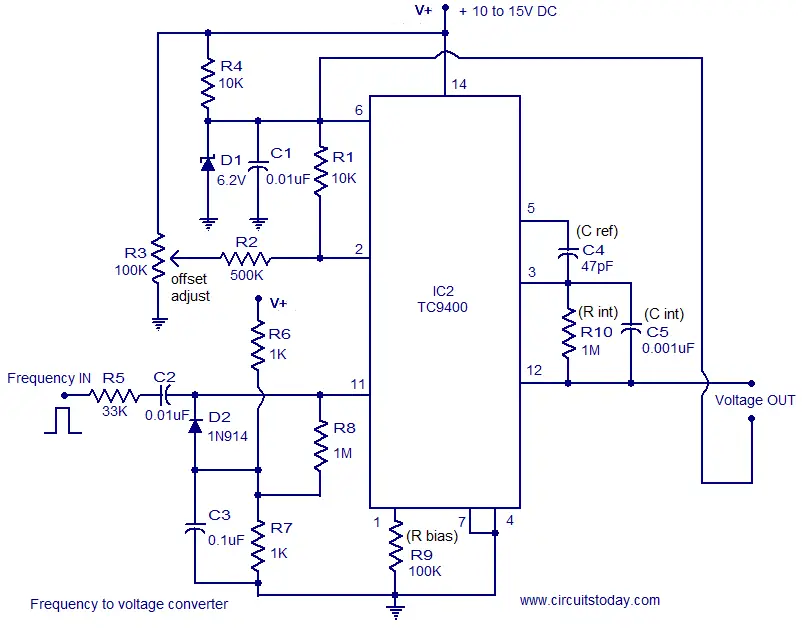

Преобразователь частоты в напряжение
В 1987 году в журнале «Радио» в разделе «Обмен опытом» была опубликована схема преобразователя частоты в напряжение (рис.1) [1]. Помнится, что очень хотелось собрать на ней частотомер, но как-то всё не получалось найти нужные транзисторы и схема так и осталась непроверенной.
Рис.1
Прошло много лет, всё забылось, а вот недавно понадобилось контролировать частоту на достаточно большом промежутке времени и сразу, вдруг, вспомнился тот преобразователь. А это значит, что пришло время его собирать…
Принцип работы перепечатывать из статьи не буду, приведу часть отсканированного текста (рис.2).
Рис.2
В схеме, непонятно почему, конденсатор С7 стоит «минусом» в общий провод, хотя понятно, что при подаче на инвертирующий вход операционного усилителя положительного напряжения на его выходе получается отрицательное.
Давайте, будем считать это банальная опечатка и просто учтём её на будущее.
Указанные в статье полевые транзисторы сейчас уже можно не искать – есть удобные мультиплексоры аналоговых сигналов – например, 74HC4052. Операционный усилитель тоже лучше использовать более современный, а если же взять «спаренный», то после дополнительного каскада инверсии на выходе можно получить более удобное и привычное положительное напряжение.
Немного посидев с паяльником и макетной платой, получилась схема, показанная на рисунке 3, где входной синусоидальный сигнал преобразуется триггером Шмитта 74HCT14 (DD1) в прямоугольный, который управляет ключами мультиплексора 74HC4052 (DD2). Алгоритм их переключения таков, что при низком уровне на выводе 9 замкнут «верхний ключ» (13 и 12 выводы) и разомкнут «нижний» (3 и 2 выводы), а при высоком уровне на выводе 9 всё наоборот — разомкнут «верхний» и замкнут «нижний». Зарядный ток конденсатора преобразуется в напряжение и фильтруется на операционном усилителе ОР1.
1, проходит через НЧ фильтр R6C5 и затем инвертируется и дополнительно фильтруется на ОР1.2.
Рис.3
Стабилизаторы напряжений питания VR1 и VR2 выбраны 5-тивольтовыми исходя из того, что в схеме стоит микросхема с 5-ти вольтовым питанием – 74HCT14. Можно, конечно, использовать только VR1, запитав от него микросхемы DD1 и DD2, а ОР1 питать от цепей +/-12 В и, тогда, изменив коэффициент усиления каскада на ОР1.2, можно получить большее выходное напряжение. При той же схемотехнике, что показана на рисунке 3, на выходе ОР1.2 получается +3,5 В при входной частоте 700 Гц («прирост» напряжения по 0,5 В на каждые 100 Гц).
При проверке работоспособности применялась программа SpectraPLUS, имеющая в себе утилиту генератора сигналов. На рисунке 4 тремя участками по пять минут показано состояние выходного напряжения при «линейном» изменении входной частоты от 0,1 Гц до 700 Гц.
Рис.4
Была проверена работа и с другими параметрами изменения частоты – на рисунке 5 результат «обратный по частоте» (т.
е. от 700 Гц до 0,1 Гц), а на рисунке 6 – с логарифмической зависимостью изменения частоты. Графики сделаны при меньших временных интервалах.
Рис.5
Рис.6
На относительно больших скоростях свипирования заметны искажения фронтов в моменты резкого изменения частоты (рис.7), причина которых кроется в больших временных постоянных фильтров низких частот. Простое уменьшение номинальных значений конденсаторов С4, С5 и С10 проблему с искажениями фронтов несколько уменьшает, но тогда появляется проблема с плохой фильтрацией пульсаций сигналов на самых низких частотах. В данном случае проблема «затяжки» фронта решается выбором бОльшего времени свипирования.
Рис.7
Чувствительность преобразователя около 0,85 В на частотах выше 10 Гц, но на частотах ниже зависит как от ёмкости разделительного конденсатора на выходе звуковой карты, так и от параметров входной цепи самого преобразователя. В связи с этим возможно изменение скважности при преобразовании входного сигнала в прямоугольник и чтобы его исключить, в схему следует добавить триггер DD3 (рис.
8), делящий частоту сигнала в два раза и этим преобразующий его в сигнал с одинаковой длительностью «нулевого» и «единичного» состояний (меандр). Естественно, в этом случае для получения тех же значений выходных напряжений, входящая частота должна быть в два раза выше.
Рис.8
В приложении к тексту есть файл печатной платы в формате программы Sprint-Layout с разводкой под дополнительную микросхему 74HC74. Размер платы 60х45 мм, все детали установлены с одной стороны (рис.9 и рис.10), фольга на другой стороне используется как общий провод. Вид сделан со стороны печати, при ЛУТ нужно выбирать опцию «Зеркально».
Рис.9
Рис.10
Детали применены как для поверхностного монтажа, так и обычные выводные.
Стабилизаторы напряжений питания можно использовать и маломощных версий, с буквой «L» — просто здесь установлены те, которых было больше в наличии.
«Зарядный» конденсатор С3 в макетной плате использовался smd-шный 0805 Y5V , а в окончательном варианте был установлен плёночный «зелёный» китайский безымянный (виден на рис.
10) — разницы в преобразовании замечено не было.
Конденсаторы С4 и С10 — неполярный, взяты из какой-то компьютерной акустики. Можно использовать и обычные полярные электролитические конденсаторы и тогда минусовой вывод С4 подключается к выводу 1 ОР1.1, а минусовой вывод С10 к выводу 6 ОР1.2.
Преобразователь, собранный с указанными номиналами элементов, в настройке не нуждается, но при внесении изменений или изменении условий, потребуется настройка. Например, если ёмкость конденсатора С3 взять 0,047 мкФ, то диапазон преобразуемых частот увеличится примерно вдвое. Также, если увеличить сопротивление R8 в два раза, то примерно настолько же увеличится и выходное постоянное напряжение. Питания операционных усилителей в этом случае следует брать +/- 12 В.
Литература
1. Журнал «Радио», 1987, №6, стр.46
Андрей Гольцов, г. Искитим
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| к рисунку №3 | |||||||
| DD1 | ИС буфера, драйвера | CD74HCT14 | 1 | Поиск в магазине Отрон | В блокнот | ||
| DD2 | Мультиплексор/демультиплексор | CD74HC4052 | 1 | Поиск в магазине Отрон | В блокнот | ||
| OP1 | Операционный усилитель | TL072 | 1 | Поиск в магазине Отрон | В блокнот | ||
| VR1 | Линейный регулятор | LM7805 | 1 | возможна замена на 78L05 | Поиск в магазине Отрон | В блокнот | |
| VR2 | Линейный регулятор | LM7905 | 1 | возможна замена на 79L05 | Поиск в магазине Отрон | В блокнот | |
| C1, C6, C7 | Электролитический конденсатор | 470 мкФ. 6.3 В | 3 | возможна замена на 6801000 мкФ | Поиск в магазине Отрон | В блокнот | |
| C4, C10 | Электролитический конденсатор | 4,7 мкФ, 50 В | 2 | см. текст | Поиск в магазине Отрон | В блокнот | |
| C5 | Электролитический конденсатор | 22 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| C2, C3, C8, C9, C11, C12 | Конденсатор | 100 нФ | 6 | smd 0805 | Поиск в магазине Отрон | В блокнот | |
| R1, R6, R7, R9 | Резистор | 5.1 кОм | 4 | smd 0805 | Поиск в магазине Отрон | В блокнот | |
| R2 | Резистор | 47 кОм | 1 | smd 0805 | Поиск в магазине Отрон | В блокнот | |
| R3, R5, R8 | Резистор | 10 кОм | 3 | smd 0805 | Поиск в магазине Отрон | В блокнот | |
| R4 | Резистор | 120 Ом | 1 | smd 0805 | Поиск в магазине Отрон | В блокнот | |
| Добавить все | |||||||
Скачать список элементов (PDF)
Теги:
- Преобразователь напряжения
A Базовый преобразователь напряжения в частоту
— Реклама —
Проверенный способ передачи аналогового сигнала на большое расстояние — передача сигнала в виде частоты с помощью преобразователя напряжения в частоту (VFC) — специальной схемы, выходная частота которой пропорциональна входному напряжению.
В принципе относительно легко передать частотный сигнал по длинному пути передачи без помех по оптическим, коаксиальным или радиоканалам. Затем частота снова преобразуется в аналоговое напряжение с помощью FVC, который обычно предназначен для выполнения своей обратной функции, часто с использованием контура фазовой автоподстройки частоты (PLL). Блок-схема проекта представлена на рис. 1.
Посмотреть это видео на YouTube
— Реклама —
В этом проекте используется необычный подход к проектированию и созданию модуля VFC уровня хобби с использованием нескольких легкодоступных и недорогих электронных компонентов. Авторская схема модуля VFC, распаянного на макетной плате, представлена на рис. 2.
Рис. 2: Авторская схема на макетной плате Принципиальная схема модуля VFC представлена на рис.
источник питания абсолютно необходим для работы этой схемы VFC. Сердцем схемы является почтенная микромощная КМОП-ИС с фазовой автоподстройкой частоты HEF4046B.
HEF4046B (IC1) включает в себя подсистему VCO в дополнение к фазовым компараторам и другим элементам. Он может генерировать прямоугольную волну с рабочим циклом 50%. Частота достаточно близка к диапазону 0 Гц-1 кГц, который сдерживается конденсатором 100 нФ (C1) и резистором 10 кОм (R1).
Рис. 3: Принципиальная схема модуля VFCВыход доступен на контакте 4 на CON3. Вход напряжения для VCO на контакте 9 (SEN) подключен к CON1. CON2 используется для подключения источника питания 5В.
Кстати, есть возможность добавить резистор смещения между контактом 12 и GND. Резистор смещения должен быть больше, чем резистор выбора частоты R1, но в противном случае он может быть бесконечным.
Все, что нам нужно, это простой источник переменного напряжения, чтобы протестировать его.
Еще несколько ключевых моментов, на которые следует обратить внимание:
- Выход VCO на CON3 — это точка выхода модуля VFC.
- CON1 — входной разъем 0–5 В постоянного тока модуля VFC.
- VR1 является необязательным компонентом, но полезно протестировать модуль VFC. Однако после построения и первоначального тестирования его следует удалить из установки.
- LED1 (красный/желтый) включен преднамеренно для обеспечения визуальной индикации выходного сигнала. Техническое описание NXP не включает конкретных номиналов для выхода VCO, но, похоже, не превышает ~10 мА. Поскольку HEF4046B на самом деле не предназначен для управления какой-либо значительной нагрузкой, LED1 также является необязательным компонентом.
- Поскольку вход напряжения (на контакте 9) микросхемы IC1 очень чувствителен, если он ни к чему не подключен, он может уловить помехи в сети и резко изменить частоту. Добавление соответствующего конденсатора (C2) может решить эту проблему, полезно это или нет, зависит от вас.
Поскольку HEF4046B на самом деле не предназначен для управления какой-либо значительной нагрузкой, LED1 также является необязательным компонентом.Теперь давайте сделаем то, что нельзя было сделать с помощью потенциометра в качестве элемента управления частотой, то есть управлять частотой ГУН через аналоговый датчик! Для этого следуйте схеме, показанной на рис. 5, где общий LDR GL5528 (https://pi.gate.ac.uk/pages/airpi-files/PD0001.pdf) подключен к входу напряжения IC1. как аналоговый датчик.
Рис. 5: Схема модуля VFC с использованием LDR| Список деталей | |
| Полупроводники: | |
| IC1 | — IC | контура фазовой автоподстройки частоты HEF4046B
| Светодиод 1 | – светодиод 5 мм |
| Резисторы (все 1/4 Вт, ±5% углерода): | |
| Р1 | – 10 кОм |
| Р2 | – 1 кОм |
| ВР1 | — потенциометр на 100 кОм |
| Конденсаторы: | |
| С1, С2 | – диск 100 нФ |
| Разное: | |
| КОН1-КОН3 | – 2-контактный разъем |
| — Макет | |
| Полупроводники: | |
| IC2 | — HEF4046B IC 9 фазовой автоподстройки частоты0053 |
| Светодиод2 | – светодиод 5 мм |
| Резисторы (все 1/4 Вт, ±5% углерода): | |
| Р3 | – 10 кОм |
| Р4 | – 1 кОм |
| ВР2 | — потенциометр на 100 кОм |
| Конденсаторы: | |
| С1, С2 | – диск 100 нФ |
| Разное: | |
| КОН4-КОН5 | – 2-контактный разъем |
| — Макет | |
| – ЛДР GL5528 | |
5 Circuit"}»> Опция для Рис. 5 Цепь Здесь фоторезистор (LDR1) и потенциометр (VR2) вместе образуют делитель потенциала, так что выходная частота изменяется от 0 Гц (полная темнота) до 1 кГц (сильный свет) в зависимости от интенсивности света.
попадающие на фоторезистор (см. осциллограмму ниже). Другой тип аналогового датчика, который можно здесь использовать, — термистор; тогда частота будет зависеть от температуры.
Тем не менее, настройка аналогового датчика имеет примерно ту же функциональность, что и управляемый напряжением осциллятор, настраиваемый потенциометром, как раньше. Однако в настоящее время VR2 не играет решающей роли, поэтому его можно заменить постоянным резистором на 100 кОм. (Это довольно просто, если вы знаете, что делаете.) На рис. 6 показан модуль VFC с LDR (дополнительно), подключенный к макетной плате.
Рис. 6: Модуль VFC с использованием LDR, подключенный к макетной плате EFY, примечание. Это всего лишь концепция дизайна грубого модуля VFC уровня хобби. На самом деле реальная схема VFC несколько отличается от этой. Имейте в виду, что VFC — это особый тип ГУН, предназначенный для очень линейной работы в широком диапазоне входных напряжений, и он обладает многими преимуществами и улучшенными характеристиками, которых нет у ГУН.
Есть лучшие конструкции, но все они, вероятно, требуют специализированных ИС, таких как AD654.
Т.К. Харендран — разработчик электроники, бета-тестер аппаратного обеспечения, технический автор и обозреватель продуктов. ключевыми игроками на рынке являются Analog Devices (США), Texas Instruments (США), ON Semiconductor (США), Renesas Electronics Corporation (Япония),
