Что такое DC-DC преобразователь постоянного тока
DC-DC преобразователь (конвертер) — это электронное устройство, которое преобразует один уровень постоянного напряжения в другой. Его основные функции:
- Изменение уровня напряжения (повышение или понижение)
- Стабилизация выходного напряжения
- Гальваническая развязка входа и выхода (в некоторых типах)
DC-DC преобразователи широко применяются в электронике для получения нужных уровней питающих напряжений из имеющегося источника постоянного тока. Они позволяют эффективно согласовать напряжения различных узлов электронных устройств.
Принцип работы DC-DC преобразователей
В основе работы большинства DC-DC преобразователей лежит импульсное преобразование энергии с помощью индуктивных и емкостных накопителей. Рассмотрим принцип на примере простейшего понижающего преобразователя:
- Ключ (транзистор) периодически замыкается и размыкается
- При замкнутом ключе ток течет через индуктивность, накапливая в ней энергию
- При размыкании ключа энергия индуктивности передается в нагрузку
- Конденсатор сглаживает пульсации выходного напряжения
За счет изменения скважности импульсов управления ключом регулируется среднее значение выходного напряжения. Обратная связь обеспечивает его стабилизацию.
Основные типы DC-DC преобразователей
Понижающий преобразователь (buck converter)
Понижающий преобразователь формирует на выходе напряжение ниже входного. Его КПД может достигать 95%. Применяется для питания низковольтных цепей от более высоковольтных источников.
Повышающий преобразователь (boost converter)
Повышающий преобразователь, наоборот, формирует выходное напряжение выше входного. Используется для получения высоких напряжений из низковольтных источников, например, в LED-драйверах.
Инвертирующий преобразователь
Инвертирующий преобразователь меняет полярность напряжения. Позволяет получить отрицательное напряжение из положительного и наоборот.
Преобразователь с гальванической развязкой
Такие преобразователи содержат высокочастотный трансформатор, обеспечивающий электрическую изоляцию входа и выхода. Применяются в медицинской технике, телекоммуникационном оборудовании.
Где применяются DC-DC преобразователи
DC-DC преобразователи находят применение во многих областях:
- Портативная электроника (смартфоны, ноутбуки)
- Автомобильная электроника
- Промышленная автоматика
- Телекоммуникационное оборудование
- Медицинская техника
- Светодиодное освещение
- Возобновляемая энергетика
Везде, где требуется преобразование уровней постоянного напряжения, находят применение DC-DC конвертеры.
Как выбрать DC-DC преобразователь
При выборе DC-DC преобразователя нужно учитывать следующие параметры:
- Диапазоны входных и выходных напряжений
- Максимальный выходной ток
- КПД преобразования
- Наличие гальванической развязки
- Уровень пульсаций выходного напряжения
- Диапазон рабочих температур
- Габариты и способ монтажа
Важно правильно рассчитать требуемую мощность преобразователя с запасом. Также нужно учитывать электромагнитную совместимость с другими узлами устройства.
Преимущества современных DC-DC преобразователей
Современные DC-DC преобразователи обладают рядом важных преимуществ:
- Высокий КПД (до 95-98%)
- Малые габариты и вес
- Широкий диапазон входных напряжений
- Высокая стабильность выходного напряжения
- Защита от перегрузки, КЗ, перегрева
- Низкий уровень электромагнитных помех
Это делает их незаменимыми компонентами в современной электронике, позволяя создавать компактные и энергоэффективные устройства.
Перспективы развития DC-DC преобразователей
Основные направления совершенствования DC-DC преобразователей:
- Повышение рабочих частот для уменьшения габаритов
- Улучшение КПД, особенно при малых нагрузках
- Интеграция в одном корпусе с микроконтроллерами
- Применение новых типов полупроводников (GaN, SiC)
- Развитие цифровых методов управления
Это позволит создавать еще более компактные, эффективные и интеллектуальные преобразователи для применения в самых разных областях.

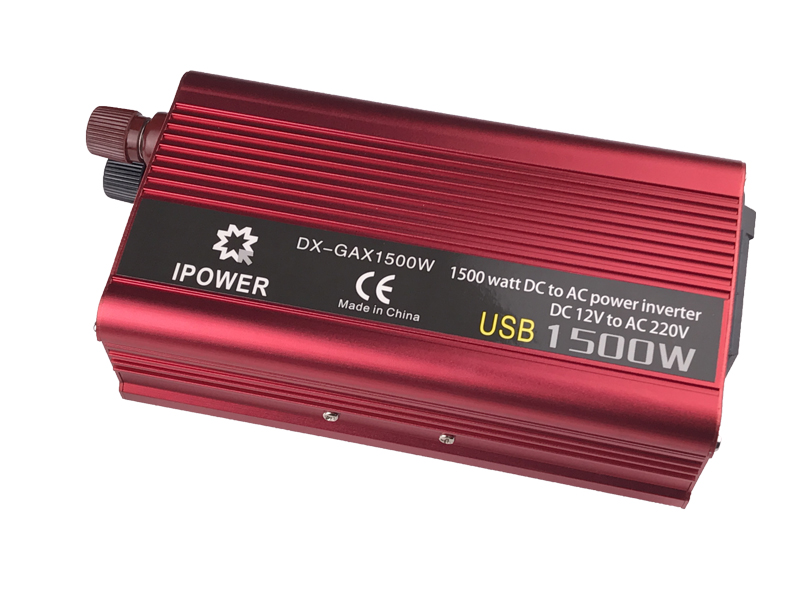

Частотный преобразователь постоянного тока в переменный
Данная политика конфиденциальности относится к сайту под доменным именем instart-info.ru. Эта страница содержит сведения о том, какую информацию мы (администрация сайта) или третьи лица могут получать, когда вы пользуетесь нашим сайтом.
Данные, собираемые при посещении сайта
Персональные данные
Персональные данные при посещении сайта передаются пользователем добровольно, к ним могут относиться: имя, фамилия, отчество, номера телефонов, адреса электронной почты, адреса для доставки товаров или оказания услуг, реквизиты компании, которую представляет пользователь, должность в компании, которую представляет пользователь, аккаунты в социальных сетях; поля форм могут запрашивать и иные данные.
Эти данные собираются в целях оказания услуг или продажи товаров, связи с пользователем или иной активности пользователя на сайте, а также, чтобы отправлять пользователям информацию, которую они согласились получать.
Мы не проверяем достоверность оставляемых данных, однако не гарантируем качественного исполнения заказов или обратной связи с нами при некорректных данных.
Данные собираются имеющимися на сайте формами для заполнения (например, регистрации, оформления заказа, подписки, оставления отзыва, обратной связи и иными).
Формы, установленные на сайте, могут передавать данные как напрямую на сайт, так и на сайты сторонних организаций (скрипты сервисов сторонних организаций).
Также данные могут собираться через технологию cookies (куки) как непосредственно сайтом, так и скриптами сервисов сторонних организаций. Эти данные собираются автоматически, отправку этих данных можно запретить, отключив cookies (куки) в браузере, в котором открывается сайт.
Не персональные данные
Кроме персональных данных при посещении сайта собираются не персональные данные, их сбор происходит автоматически веб-сервером, на котором расположен сайт, средствами CMS (системы управления сайтом), скриптами сторонних организаций, установленными на сайте.
К данным, собираемым автоматически, относятся: IP адрес и страна его регистрации, имя домена, с которого вы к нам пришли, переходы посетителей с одной страницы сайта на другую, информация, которую ваш браузер предоставляет добровольно при посещении сайта, cookies (куки), фиксируются посещения, иные данные, собираемые счетчиками аналитики сторонних организаций, установленными на сайте.
Эти данные носят неперсонифицированный характер и направлены на улучшение обслуживания клиентов, улучшения удобства использования сайта, анализа посещаемости.
Предоставление данных третьим лицам
Мы не раскрываем личную информацию пользователей компаниям, организациям и частным лицам, не связанным с нами. Исключение составляют случаи, перечисленные ниже.
Данные пользователей в общем доступе
Персональные данные пользователя могут публиковаться в общем доступе в соответствии с функционалом сайта, например, при оставлении отзывов, может публиковаться указанное пользователем имя, такая активность на сайте является добровольной, и пользователь своими действиями дает согласие на такую публикацию.
По требованию закона
Информация может быть раскрыта в целях воспрепятствования мошенничеству или иным противоправным действиям; по требованию законодательства и в иных случаях, предусмотренных законом.
Для оказания услуг, выполнения обязательств
Пользователь соглашается с тем, что персональная информация может быть передана третьим лицам в целях оказания заказанных на сайте услуг, выполнении иных обязательств перед пользователем. К таким лицам, например, относятся курьерская служба, почтовые службы, службы грузоперевозок и иные.
Сервисам сторонних организаций, установленным на сайте
На сайте могут быть установлены формы, собирающие персональную информацию других организаций, в этом случае сбор, хранение и защита персональной информации пользователя осуществляется сторонними организациями в соответствии с их политикой конфиденциальности.
Сбор, хранение и защита полученной от сторонней организации информации осуществляется в соответствии с настоящей политикой конфиденциальности.
Как мы защищаем вашу информацию
Мы принимаем соответствующие меры безопасности по сбору, хранению и обработке собранных данных для защиты их от несанкционированного доступа, изменения, раскрытия или уничтожения, ограничиваем нашим сотрудникам, подрядчикам и агентам доступ к персональным данным, постоянно совершенствуем способы сбора, хранения и обработки данных, включая физические меры безопасности, для противодействия несанкционированному доступу к нашим системам.
Ваше согласие с этими условиями
Используя этот сайт, вы выражаете свое согласие с этой политикой конфиденциальности. Если вы не согласны с этой политикой, пожалуйста, не используйте наш сайт. Ваше дальнейшее использование сайта после внесения изменений в настоящую политику будет рассматриваться как ваше согласие с этими изменениями.
Отказ от ответственности
Политика конфиденциальности не распространяется ни на какие другие сайты и не применима к веб-сайтам третьих лиц, которые могут содержать упоминание о нашем сайте и с которых могут делаться ссылки на сайт, а также ссылки с этого сайта на другие сайты сети Интернет.
Мы не несем ответственности за действия других веб-сайтов.
Изменения в политике конфиденциальности
Мы имеем право по своему усмотрению обновлять данную политику конфиденциальности в любое время. В этом случае мы опубликуем уведомление на главной странице нашего сайта. Мы рекомендуем пользователям регулярно проверять эту страницу для того, чтобы быть в курсе любых изменений о том, как мы защищаем информацию пользователях, которую мы собираем. Используя сайт, вы соглашаетесь с принятием на себя ответственности за периодическое ознакомление с политикой конфиденциальности и изменениями в ней.
Как с нами связаться
Если у вас есть какие-либо вопросы о политике конфиденциальности, использованию сайта или иным вопросам, связанным с сайтом, свяжитесь с нами:
8 800 222 00 21
Принцип работы и разновидности DC-DС преобразователей
Что такое DC/DC преобразователь постоянного тока или описание принципа работы DC/DC преобразователей применяемых для построения источников питания
DC/DC преобразователи питания постоянного тока широко применяются в различных электронных приборах, вычислительной технике, устройствах телекоммуникации, автоматизированных системах управления (АСУ), мобильных устройствах и т.
д.
DC/DC преобразователи применяются для изменения выходного напряжения как в большую, так и в меньшую сторону, относительно напряжения на входе.
Типы DC DC преобразователей

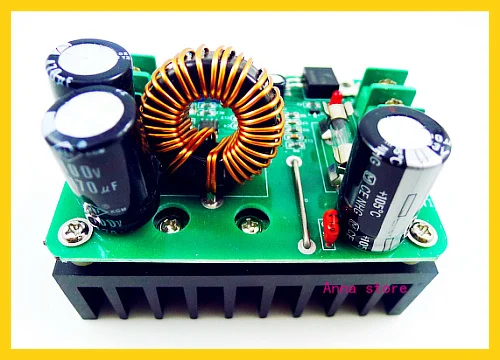

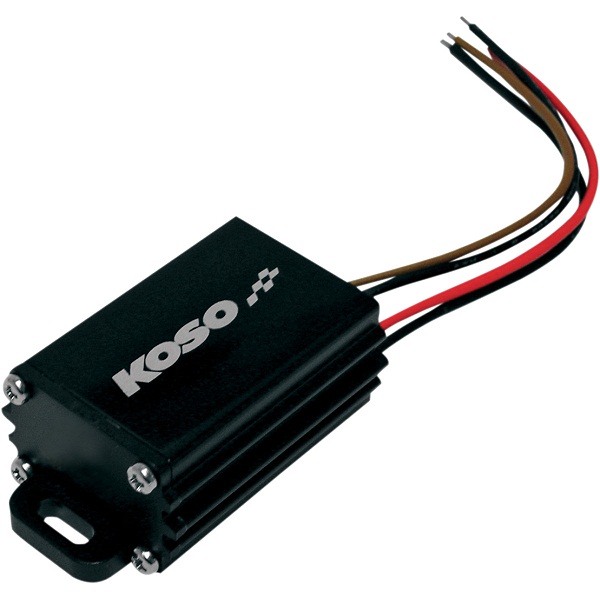

DC-DC модуль
Buck-boost DC-DC Модуль преобразования напряжения
Сегодня на рынке существует различные типы DC/DC конвертеров, которые используются потребителями.
Для питания маломощных нагрузок выгодно использовать преобразователи на коммутируемых конденсаторах. Использование таких устройств не требует наличия дорогих моточных компонентов, поэтому они позволяют создать дешевые и компактные модули питания. Подобные преобразователи могут быть как с фиксированным напряжением, так регулируемые.
- DC/DС преобразователи с индуктивностью.
Большой популярностью пользуются преобразователи без гальванической развязки между входом и выходом.
В данном типе DC-DC конвертера находится единичный изолированный источник питания. В зависимости от положения ключа, напряжение может повышаться, понижаться или инвертироваться в напряжение с обратной полярностью. Ключевыми элементами часто выступают биполярные транзисторы с изолированным затвором (IGBT) и полевые транзисторы разного типа (FET).
Среди конвертеров с индуктивностью можно встретить следующие типы:
- Понижающий импульсный DC-DC преобразователь. В роли ключа выступает транзистор, управляемый с помощью широтно-импульсного модулятора.
- Повышающий импульсный DC-DC преобразователь. Его особенности мы рассмотрим ниже.
- Преобразователь с регулируемым выходным напряжением. Такие устройства позволяют получить как повышенное, так и пониженное напряжение на выходе. Зачем это нужно? Например, для использования в устройствах, где напряжение задается Li-ионной батареей. Со временем, когда батарея ослабевает, её напряжение уменьшается, но использование такого преобразователя позволяет всегда поддерживать заданное значение на выходе.
- Преобразователь с любым выходным напряжением. Они способны производить как повышенное, так и пониженное напряжение на выходе. Зачем они нужны? Например, для использования в схемах, где напряжение задается Li-ионной батареей. Они имеют напряжение 3,3 В. Со временем эксплуатации ее напряжение уменьшается, и поэтому есть смысл преобразовывать его до 3,3В на выходе. Примером такого устройства является
Рис. Составные узлы DC-DC преобразователя

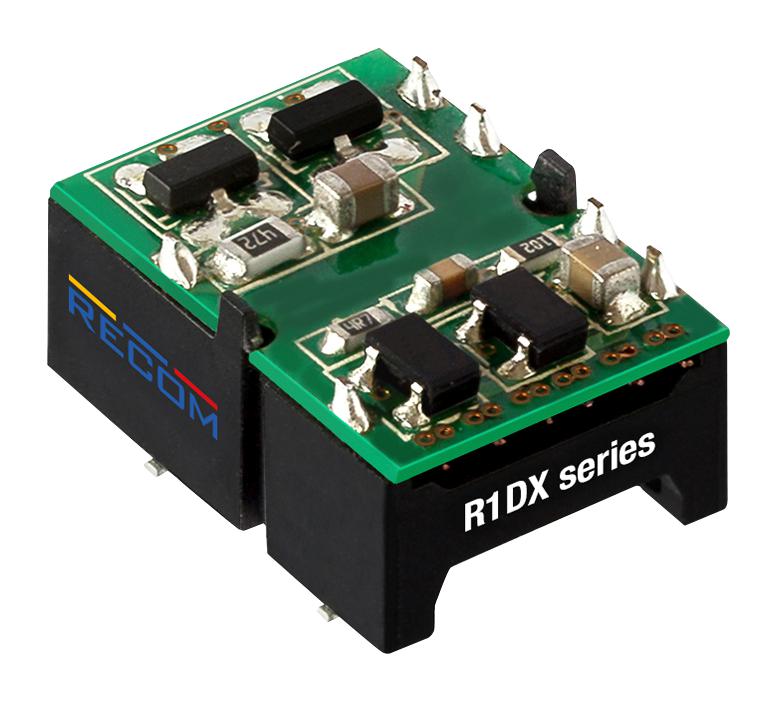

- DC/DC преобразователь с гальванической развязкой.
В таких преобразователях постоянного тока применяются импульсные трансформаторы с несколькими обмотками, благодаря чему отсутствует связь между входной и выходной цепями.
Для таких устройств характерна большая разница потенциалов между входным и выходным напряжением. Например, они используются в блоках питания импульсных фотовспышек, которые имеют на выходное напряжение около 400В.
Принцип работы DC-DC преобразователя
Описания принципа работы DC/DC преобразователя рассмотрим на следующем примере.
Итак, у нас есть 5В постоянного тока из которых нам необходимо получить большее напряжение. Существует несколько вариантов решения данной задачи. Например, параллельно заряжать конденсаторы, а потом последовательно их переключать. Причем делать это надо очень быстро, по несколько раз в секунду. Конечно, на практике это нереально, поэтому существуют специальные DC/DC преобразователи для решения этой задачи.
Чтобы понять, что такое DC/DC конвертер и какой у него принцип роботы, представим вариант работы системы подачи воды потребителю.
Этап 1 – Процесс разгона турбины.
Для начала нам необходимо разогнать турбину. Для этого открывается заслонка, и вода быстро сливается, передавая часть своей энергии турбине, благодаря чему последняя начинает раскручиваться.
Этап 2 – Заполнение емкости накопителя воды и давления.
Заслонка закрывается. Порция воды, толкаемая раскрученной турбиной-маховиком, приоткрывает клапан и наполняет емкость накопителя воды и давления. Другая часть воды направляется к потребителю, только уже с повышенным давлением от емкости-накопителя. При этом клапан препятствует обратному ходу воды в сторону турбины в случае возникновения большего давления от емкости накопителя.
Этап 3 – Получение энергии из емкости накопителя давления и разгон турбины.
Скорость турбины начинает падать. Давления воды уже не достаточно для продавливания клапана, а энергии в емкости накопителя воды накоплено достаточно. Затем, заслонка открывается снова, и вода начинает быстро раскручивать турбину. При этом поток воды к потребителю не прекращается, так как он получает её из емкости накопителя.
Дальше цикл раскрутки турбины и заполнения емкости накопителя воды и давления повторяется.
По аналогичному принципу работает любой DC DC преобразователь.
Ниже представлена электрическая схема DC DC преобразователя, на которой мы рассмотрим принцип его работы.
При этом роль турбины в электрической схеме DC DC преобразователя выполняет индуктивный дроссель. Вместо заслонки, которая управляет потоком воды, применяется транзистор. Роль клапана выполняет диод, а конденсатор является емкостью для накопителя давления.
Как работает DC DC преобразователь? Все аналогично.
Этап 1 – Накопление заряда индуктивностью.
Ключ замкнут. Индуктивность, получая ток от источника, накапливает энергию.
Этап 2 – Передача энергии в конденсатор.
Ключ размыкается, при этом катушка удерживает накопленную энергию в магнитном поле. Ток старается остаться на том же уровне, но дополнительная энергия из индуктивности подымает напряжение, тем самым открывая путь через диод. Часть энергии попадает к потребителю, а остальная накапливается в конденсаторе.
Этап 3 – Накопление энергии в индуктивности и передача заряда потребителю.
Затем ключ замыкается, и энергия снова начинает накапливаться в катушке. Потребитель, в это время, получает энергию из конденсатора.
Область применения DC/DC преобразователей и дросселей
В различных электронных устройствах, работающих от автономных источников энергии, необходимые уровни напряжений, возможно, получить только с использованием DC/DC преобразователей постоянного тока.
DC/DC конвертеры, преобразователи или дроссели напряжения постоянного тока широко применяются в различных портативных электронных приборах, вычислительной технике, телекоммуникационном оборудовании, автоматизированных системах управления АСУ, автомобилестроении и т.д.
