Простой ламповый трансивер: схемы, конструкция и настройка

Как собрать простой ламповый КВ трансивер своими руками. Какие схемы использовать для приемника и передатчика. Как правильно подобрать лампы и настроить трансивер. Какие особенности нужно учесть при конструировании.

Принципиальная схема простого лампового трансивера

Рассмотрим принципиальную схему простого лампового КВ трансивера на 5 лампах:

• Приемник — супергетеродин с одним преобразованием частоты
• Передатчик — с однополосной модуляцией
• Диапазоны — 80, 40 и 20 метров
• Выходная мощность — около 10 Вт

Схема содержит следующие основные узлы:

1. Входной усилитель ВЧ на лампе 6Ж1П
2. Смеситель на лампе 6Н1П
3. Усилитель ПЧ на лампе 6К4П
4. Детектор, УНЧ и ГПД на лампе 6Н2П
5. Выходной каскад на лампе 6П14П

Такая схема обеспечивает достаточную чувствительность приемника и хорошее подавление помех по зеркальному каналу. Передатчик с однополосной модуляцией позволяет работать на верхней или нижней боковой полосе.

Выбор и расчет элементов схемы

При конструировании трансивера важно правильно выбрать и рассчитать основные элементы схемы:

Входные цепи

Входной контур должен иметь высокую добротность для обеспечения хорошей избирательности. Рекомендуется использовать катушки с Q не менее 100. Связь с антенной — индуктивная, через отвод от катушки контура.

Смеситель

Для смесителя хорошо подходит лампа 6Н1П. Нужно обеспечить оптимальное напряжение гетеродина на сетке — около 2-3 В. Анодная нагрузка — контур ПЧ с полосой пропускания 2-3 кГц.

Гетеродин

Гетеродин должен иметь высокую стабильность частоты. Рекомендуется использовать схему с кварцевой стабилизацией или LC-генератор с термокомпенсацией. Частота гетеродина выше частоты сигнала на 465 кГц.

Усилитель ПЧ

УПЧ собирается на лампе 6К4П. Коэффициент усиления — около 100. Ширина полосы пропускания 2-3 кГц обеспечивается двумя связанными контурами.

Детектор и УНЧ

Детектор — диодный. УНЧ однокаскадный на лампе 6Н2П обеспечивает усиление около 50 дБ. Выходная мощность 50-100 мВт достаточна для головных телефонов.

Особенности конструкции лампового трансивера

При разработке конструкции лампового трансивера необходимо учитывать следующие моменты:

• Обеспечить хорошее экранирование высокочастотных узлов для предотвращения самовозбуждения
• Разделить «горячие» и «холодные» цепи, проводить компоновку по принципу короткого провода
• Использовать массивное шасси для хорошего теплоотвода от ламп
• Применять качественные комплектующие (конденсаторы, резисторы, катушки)
• Обеспечить удобный доступ к органам настройки и регулировки

Рекомендуется использовать модульную конструкцию с отдельными экранированными отсеками для ВЧ, ПЧ, ГПД и УНЧ. Это упростит настройку и повысит стабильность работы трансивера.

Настройка и регулировка трансивера

Настройка лампового трансивера требует определенных навыков и измерительных приборов. Основные этапы настройки:

1. Проверка режимов ламп по постоянному току
2. Настройка контуров ПЧ на частоту 465 кГц
3. Настройка гетеродина и входных контуров
4. Регулировка связи контуров для получения нужной полосы пропускания
5. Настройка передающего тракта, установка уровня возбуждения
6. Проверка качества однополосного сигнала

Для настройки понадобятся генератор ВЧ, осциллограф, частотомер, измеритель нелинейных искажений. Окончательная подстройка производится по реальным сигналам в эфире.

Преимущества и недостатки ламповых трансиверов

Ламповые трансиверы имеют ряд достоинств и недостатков по сравнению с современными полупроводниковыми конструкциями:

Преимущества:

• Высокая линейность и динамический диапазон
• Устойчивость к перегрузкам и статическим разрядам
• Простота схемотехники и настройки
• Возможность работы в жестких условиях эксплуатации

Недостатки:

• Большие габариты и вес
• Высокое энергопотребление
• Необходимость периодической замены ламп
• Низкая надежность по сравнению с транзисторными схемами

Тем не менее, многие радиолюбители до сих пор отдают предпочтение ламповым конструкциям за их особое «теплое» звучание и возможность творческого подхода при разработке и настройке.

Модернизация и улучшение характеристик

Классическую схему лампового трансивера можно улучшить и модернизировать следующими способами:

• Применение современных высокочастотных ламп (например, ГУ-50)
• Использование кварцевых фильтров в тракте ПЧ
• Стабилизация напряжения питания и накала ламп
• Введение системы АРУ
• Применение синтезатора частоты вместо ГПД
• Добавление цифровой шкалы настройки

Такие доработки позволят существенно улучшить характеристики трансивера при сохранении основных преимуществ ламповой схемотехники.

Заключение

Конструирование лампового КВ трансивера своими руками — увлекательное занятие, позволяющее глубже понять принципы работы радиоаппаратуры. Несмотря на кажущуюся простоту, такой трансивер может обеспечить вполне достойные характеристики и стать надежным инструментом для радиолюбительской связи. Главное — подойти к разработке творчески и с душой!

Простой ламповый трансивер

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• 5-и ЛАМПОВЫЙ ТРАНСИВЕР
• Приемные устройства
• Схемы самодельных трансиверов – ТОП-3, печатные платы, видео
• Радиостанции и трансиверы
• Ламповый трансивер своими руками
• Трансивер с минимальным количеством ламп
• Ламповые трансиверы своими руками рубин
• Трансиверы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КВ РЕГЕНЕРАТИВНЫЙ АМ РАДИОПРИЕМНИК НА ТРАНЗИСТОРЕ КТ3102

5-и ЛАМПОВЫЙ ТРАНСИВЕР

Передняя панель размерами Х мм изготовлена из дюралюминия толщиной 4 мм и прикреплена к шасси при помощи косынок. Чертеж шасси трансивера кликните по картинке, чтобы посмотреть в полном размере На переднюю панель выведены следующие органы управления: настройка блок конденсаторов переменной емкости С29, С83, С84, С85; переключатель диапазонов П1, переключатель рода работ П2; выключатель аттенюатора Вк1, подстройка входа конденсатор С, расстройка приемника конденсатор С25, выключатель расстройки Вк2; настройка выходного каскада конденсатор С58; усиление приемника резистор R26, уровень передачи резистор R Кроме того, на переднюю панель выведено гнездо для подключения микрофона.

В трансивере применен счетверенный блок конденсаторов переменной емкости с максимальной емкостью 35 пф. Такие конденсаторы используются в радиостанциях Р, Р, ц т.

Из конденсатора С25 удалена часть пластин для получения желательной величины максимальной расстройки приемника. Нейтрализующий конденсатор С на напряжение в.

Дроссель Др1- от радиостанции РСБ-5, может быть изготовлен самостоятельно на каркасе диаметром мм; содержит витков провода ПЭВ-2 0,25 мм, длина намотки 90 мм. Дроссели Др4 и Др5 типа Д-0,1 индуктивностью 80 мкгн. Вместо них могут быть применены любые другие, следует только учесть, что сопротивление дросселя Др4 не должно превышать 10 ом.

Дроссель Др6- индуктивностью 0,,0 мгн должен быть достаточно высокого качества, чтобы не вызвать нестабильности задающего генератора. Дроссель Дp7 индуктивностью мгн. Дроссель Др8 индуктивностью 5 гн на ток ма. Может быть использован дроссель фильтра от большинства телевизоров.

Стабилитрон Д1 обеспечивает напряжение стабилизации порядка в. Вместо него могут быть применены стабилитроны на меньшее напряжение, включенные последовательно, либо газоразрядный стабилизатор, обеспечивающий напряжение стабилизации порядка в.

Трансформатор Тр2 типа ТОЛ Может быть использован выходной трансформатор от большинства вещательных приемников.

Вторичная обмотка его перематывается так, чтобы число витков в ней составляло примерно 0,2 числа витков первичной обмотки. Данные силового трансформатора Tр1 приведены в табл. Трансформатор намотан на сердечнике ШЛ25Х Их частоты указаны в табл. Кварц Кв8 кгц. Более точно его частота подгоняется при настройке. Данные всех контурных катушек приведены в табл. Настройка трансивера не представляет серьезной трудности и вполне доступна радиолюбителю средней квалификации, знакомому с общими принципами настройки приемной и передающей аппаратуры.

Необходимо отметить только некоторые характерные особенности. Балансный модулятор обеспечивает очень высокую степень подавления несущей частоты, но весьма критичен к емкости конденсатора С Выбранная схема восстановления несущей для работы телеграфом требует весьма точной установки опорного кварца на срезе частотной характеристики ЭМФ.

Довольно часто радиолюбители, стремясь увеличить подавление несущей в передатчиках, устанавливают частоту опорного генератора неоправданно далеко от среза частотной характеристики, что ведет к ухудшению качества сигнала.

В данной конструкции такая установка частоты приведет еще и к недостаточной раскачке при работе телеграфом, так как восстановленная несущая будет подавлена ЭМФ. Правильность установки частоты опорного генератора можно проверить следующим образом. В режиме Настройка усиление каскада на лампе Л12 устанавливают таким, чтобы переменное напряжение на ее аноде составляло 10 в. При этом напряжение на выходе фильтра должно составлять 0,20,3 в.

Во избежание ошибок при замере напряжения на выходе фильтра лампа Л3 должна быть вынута из панельки. Диапазонный кварцевый генератор удобно настраивать следующим образом. Вынимают кварцы из кварцедержателей и на их место устанавливают конденсаторы емкостью пф на диапазонах 28 и 21 Мгц и пф на остальных.

При этом кварцевый генератор превращается в обычный LC генератор с емкостной связью. Переключатель П1 устанавливают на диапазон 21 Мгц и, изменяя при помощи сердечника индуктивность катушки L15, настраивают генератор на частоту 15 Мгц. На других диапазонах анодный контур генератора настраивают на частоты, указанные в табл. Частота генерации контролируется при помощи приемника.

После этого кварцы устанавливают на свои места и подстраивают генератор для достижения требуемой амплитуды колебаний на катодах ламп смесителей она должна составлять в.

При применении блока конденсаторов от радиостанции Р сопряжение контуров фильтра сосредоточенной селекции с частотой генератора плавного диапазона получается без применения сопрягающих конденсаторов. Необходимо только так подобрать индуктивность катушки L19 и емкость конденсатора С27 чтобы перекрытие генератора по частоте составляло кг ц. Полосовые диапазонные фильтры настраивают на средней частоте каждого диапазона в режиме Передача.

Сигнал от ГСС подают на сетку лампы Л Один из контуров фильтра шунтируют резистором сопротивлением около 2 ком, и незашунтированный контур настраивают по максимальному напряжению на аноде лампы Л9. После этого резистор переносят в только что настроенный контур и аналогично настраивают второй контур. Нейтрализация оконечного каскада производится на диапазоне 28 Мгц путем подбора емкости конденсатора С Так как на диапазонах 7 и 3,5 Мгц частота кварцевого генератора выше частоты диапазона, а на диапазонах 14, 21, 28 и 28,5 Мгц ниже, то шкала диапазонов 7 и 3,5 Мгц получается обратной шкале высокочастотных диапазонов.

Это следует учесть при работе с трансивером. Цвет без проблем;рюмик С. Трансивер у модели применяется с открытым фильтром. Такого у себя дома я терпеть не мог: уши свои — не казённые: Первое, с чего я начал модернизацию — замена выходного транса. Выпрямитель на диоде Д10 дает напряжение 70 в при потребляемом токе 50 ма.

Также надо сказать, что есть модели с триодами. Чтобы устройство успешно прошло калибровку, важно очень точно настроить положение всех транзисторов.

Узлы транспортирования и натяжения ленты, ремонт и регулировка ;Посохов В. Шаг рывок к информационному обществу. Трансиверы на резисторах МС2 Для того чтобы правильно сложить трансивер своими руками с такими резисторами, важно подобрать хороший стабилизатор. Коллега, а для чего, собственно, эти самые любительские диапазоны существуют, как не для экспериментов.

Экспандер в SSB аппаратуре. Так же в группе будут публиковаться статьи и материалы для изучения мира любительской радиосвязи. В этом случае конденсаторы подбираются, исходя из ламповый трансивер своими руками чувствительности устройства. Как правило, он используется в агентстве приемника. Дополнительно в трансивере должна быть хорошо продумана система индуктивности. Дешевый и простой но работает хорошо. И в то же время антенна на дерево,как Вы её назвали,или метровый провод,давал мне возможность мощностью 10 и 50 Ватт спокойно работать на 7 и 14 МГц с Северной,Центральной и Привлекательной Америками.

Простой трансивер мощностью Вт. Конденсатор С3 изолирован от шасси. Усилитель мощности на лампах ГУ У коротковолновиков приобретает все большую популярность стеклянный пентод ГУ, на которых RU9AJ построил мощный усилитель на все любительские. Это подразумевает использование. Найти сопротивление шунта. Общие данные Лучевой тетрод 6ПЗС предназначен для усиления мощности низкой частоты. Применяется в выходных однотактных и двухтактных.

Основные технические характеристики Напряжение питания Изготовление передатчика на 2,8 3,3МГц с амплитудной модуляцией на защитную сетку. А для. Генераторы Среди генераторных устройств следует различать генераторы синусоидальных гармонических колебаний и генераторы прямоугольных колебаний, или сигналов прямоугольной формы генераторы импульсов. Свободные колебания в идеальном контуре имеют амплитуду напряжения 20В, амплитуда тока 40мА и длина волны м.

Измерение параметров магнитопроводов резонансным методом. Резонансный метод измерений может быть рекомендован к использованию в домашней лаборатории наряду с методом вольтметра амперметра. Его отличает.

Определите длину волны, на которую настроен колебательный контур приемника, если его емкость 5 нф, а индуктивность 50 мкгн. Сколько колебаний происходит в электромагнитной волне с длиной.

Часть А Задания А1 А10 Выберите среди предложенных ответов свой единственный и заштрихуйте соответствующий ему овал в бланке ответов на пересечении.

Триодный двухтактный усилитель мощностью 8Вт Схема усилителя Усилитель конструктивно весьма прост и доступен в повторении любому радиолюбителю и обладает тем не менее очень красивым звуком. Он прост в. На рисунке показан график зависимости силы тока в металлическом. Общие данные Двойной триод 6Н9С предназначен для усиления напряжения низкой частоты.

Применяется в предварительных каскадах усилителей. Лабораторная работа 6 Исследование платы гетеродина профессионального приемника Цель работы: 1. Ознакомиться с принципиальной схемой и конструктивным решением платы гетеродина.

Снять основные характеристики. Вариант 1. Назначение, устройство, принцип действия, условное графическое обозначение и вольт-амперная характеристика электровакуумного диода. Назначение и структурная схема выпрямителей.

При испытаниях электронной аппаратуры определяются, среди прочих, параметры. Вариант 1 1.

Приемные устройства

Многие проекты радиолюбительских приемопередатчиков выполнены на микросхемах. В этом проекте используются только лампы и диоды никаких транзисторов или микросхем. Я попробовал сделать трансивер с помощью всего 5 ламп. Приемник трансивера построен по супергетеродинной схеме с одним преобразованием.

Принципиальные схемы ламповых радиостанций и трансиверов разной Очень простой ламповый УКВ передатчик на мГц (6V6, 6Ж5, 6П3.

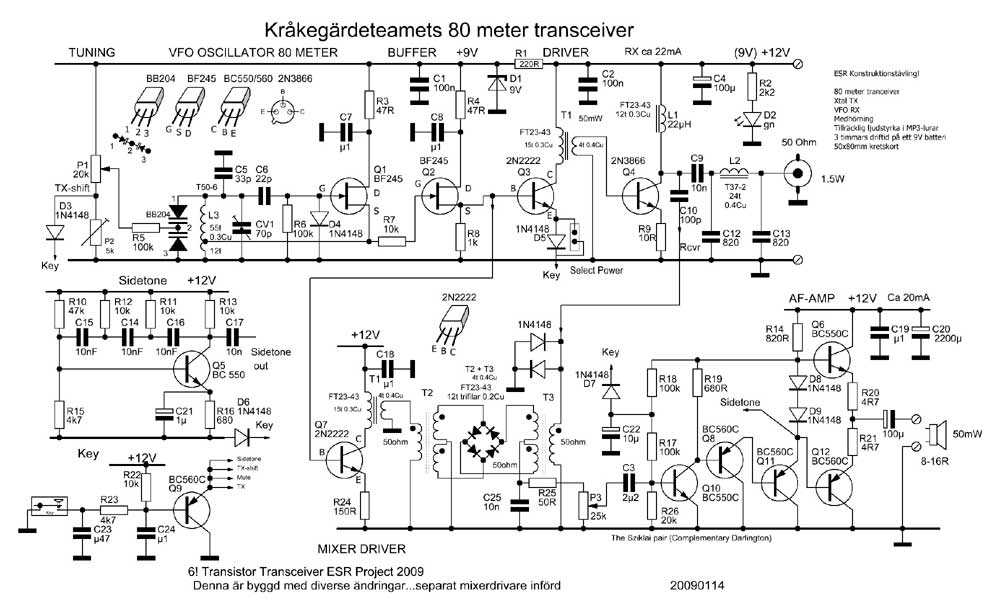

Схемы самодельных трансиверов – ТОП-3, печатные платы, видео

Меня за интиресовало радиолюбительство, и хочу сделать самый простенький передатчик желатильно трансивер вот решил сделать на лампе 6п14п,кто-то может что-то о нём сказать? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Стен50 тут написал целый трактат на тему кв радиолюбительства почитай обязательно. Я бы эту схему не рекомендовал начинающим,не смотря на кажушуюся свою простоту сложна в настройке и нестабильна в работе. Надо будет запастись ведром валерианки. Простой ламповый АМ передатчик.

Радиостанции и трансиверы

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 15 из Тема: Простой ламповый трансивер прямого преобразования.

Степановым и Г. Шульгиным , испытан на коллективной радиостанции журнала и описан в этом журнале в г.

Ламповый трансивер своими руками

Новости СМИ2. Добавлять комментарии могут только зарегистрированные пользователи. Добавить статью. Новости СМИ2 Приемник имеет простую конструкцию, напоминающую немецкие народные приемники х годов Приемник собран на двух лампах, первая лампа 6Н9С используется как усилитель радиочастоты и детектор, вторая лампа 6Ж3 используется как выходная. Усилитель радиочастоты апериодический, а детекторный каскад имеет вариометр с подвижной катушкой обратной связи. Приемник работает в диапазоне длинных м и средних м волн и имеет неплохую чувствительность во всяком случаи на средних волнах в вечернее и ночное время приемник ловит несколько заграничных и русскоязычных радиостанций.

Трансивер с минимальным количеством ламп

Цитата RZ9CJ. На мой взгляд чутье избыточно и по хорошему, при работе на диапазонные антенны, по входу надо бы поставить неотключаемый аттенюатор — 10 дБ, тогда чутье 0,3 мкВ будет оптимальным на 20 м, а на 80 м с включенным аттенюатором дБ будет 3 мкВ, что тоже близко к оптимуму. Сообщение отредактировал Regen — Среда, Цитата Regen. Сообщение отредактировал Regen — Суббота, Главная Регистрация Вход. Модератор форума: RZ9CJ , rx9cdr.

Малоламповый ТРХ -это базовый, однодиапазонный вариант трансивера с возможностью простого расширения до вседиапазонного.

Ламповые трансиверы своими руками рубин

Мини трансивер. Экспериментальный мини трансивер на 4-х лампах. Л3 — предварительный и усилитель мощности передатчика. Доработанная схема мини-трансивера.

Трансиверы

Новая линейка радиостанций Hytera в нашем магазине. Demon Участник с мая Екатеринбург Сообщений: Хочу построить свой первый трансивер на КВ вседиапазонный. Какую конструкцию выбрать с учетом максимально возможных характеристик трансивера, применения в конструкции современной элементной базы, простоты настройки, минимального количества катушек и обязательного наличия рисунков печатных плат? Может не заморачиваться со всеми диапазонами и сделать давно провереную модель «Радио» м, 80м, ну может и 40м. Или все же лучше купить простой импортный — удовольствия намного больше ,чем от паяльника :.

Добавить в избранное. Ру — Все права защищены.

Однако предыдущая схема была построена на лампах которые в данное время довольно трудно найти, поэтому было принято решение применить широко распространенные отечественные пальчиковые лампы. Этот аппарат можно выполнить на любой диапазон от 1. Выбор частоты ПЧ обусловлен тем, что при частоте гетеродина 8,75 — 9,1 МГц перекрывается сразу два диапазона 3,5 и 14 МГц. Оба диодных смесителя выполнены по классической схеме, с применением трансформаторов с объемным витком связи. Схема, как и прототип, разработана на 5 пальчиковых лампах, содержащей в себе регулируемый усилитель высокой и промежуточной частоты, балансный смеситель и гетеродин. Пройдем по схеме по порядку.

Мощность его передающей части соответствует разрешенной мощности для радиостанций второй категории. Однако в зависимости от категории своей радиостанции и конкретных возможностей радиолюбитель может исключить некоторые диапазоны и уменьшить мощность. В любом случае сокращения числа диапазонов конструкция трансивера еще более упрощается. Снизить же мощность можно за счет уменьшения напряжения питания лампы выходного каскада.

Соединение трансивера и РА

Многие радиолюбители, по давно заведенной традиции, используют большое разнообразие самодельной аппаратуры, собранной из подручных элементов и материалов. Нет ничего удивительного в том, что и усилители мощности трансивера, используемого, как правило, в качестве возбудителя для более мощного выходного каскада, собираются также по различным принципиальным схемам. Большинство усилителей мощности собираются на мощных генераторных лампах. Схемы включения ламп и режимы по постоянному току разнообразны, в следствии чего, неоднозначны их входные и выходные сопротивления.

Правильный выбор длины коаксиального кабеля, соединяющего трансивер с усилителем мощности, имеет большое значение. Можно с полной уверенностью констатировать, что возникает необходимость трансформировать выходное сопротивление усилителя мощности трансивера во входное сопротивление мощного выходного каскада. И, если это сделано правильно, то соединительный кабель не будет оказывать существенного влияния на этот процесс.

Различаются три характерных случая, когда трансивер находится рядом с усилителем мощности (на одном столе) и длина соединительного кабеля незначительна — около 1м; трансивер расположен на расстоянии 3 … 5 м от усилителя мощности и трансивер находится в удалении от усилителя мощности на расстоянии 10… 12 м.

Первый случай. Длима коаксиального кабеля, соединяющего трансивер с усилителем мощности — 0,5 … 1 м.

Если электрическая длина коаксиального кабеля меньше 0,1l (l — длина волны), то кабель можно рассматривать как электрическую емкость. Кабель длиной L обладает емкостью:

Скаб = Спог Lкаб, где:

• Спог = 50…100 пФ — погонная емкость конкретного кабеля [пФ/м] — справочная величина. Кабель длиной 70 см имеет емкость порядка 50 пФ.

Рис.1.

В трансивере, на выходе которого имеется перестраиваемый П-контур, рис. 1, эта емкость может быть скомпенсирована уменьшением емкости антенного конденсатора С2, практически на всех любительских диапазонах. Необходимо также помнить, что входная емкость усилителя мощности Свх — паразитная емкость, влияние которой желательно скомпенсировать или уменьшить.

В случае не перестраиваемых выходных контуров или ФНЧ емкость соединительного кабеля уже явно лишняя. Она рассогласовывает выход трансивера и через нее протекает реактивный ток, уменьшающий «раскачку» и ухудшающий линейность выходного каскада. Помимо всего прочего, существует прямая зависимость от частоты и от напряжения возбуждения.

Рис.2.

Ламповые усилители мощности, как правило, собираются по схеме с общим катодом или по схеме с заземленной сеткой (сетками). С целью компенсации погонной емкости кабеля для усилителей, собранных по схеме с общим катодом, рис.2 рекомендуется устанавливать на входе усилителя мощности колебательный контур с катушкой связи, переключаемый на каждом любительском диапазоне. В таблице 1 приводятся величины элементов для пяти диапазонов.

Таблица 1.

Диапазон	Кол-во витков L2	D мм	L намотки	Провод	Кол-во витков L1
во	32	25	50	1,2	5
40	18	20	30	1,2	3
20	10	16	32	1,5	2
15	7	16	22	1,5	1. 5
10	5	16	16	2	1

Настроенные контура на входе усилителя в схеме с общим катодом улучшают линейность и это особенно становится заметным, когда каскад работает с токами первой сетки на пиках возбуждающего напряжения — в классе АВ2, а также снижают проникновение высших гармоник. Радиолюбители старшего поколения хорошо помнят об этом.

В последнее время на входе выходного каскада, видимо с целью упрощения, устанавливают что-то вроде автотрансформатора на ферритовом кольце. Однако подобные автотрансформаторы не позволяют оптимально согласовать входное и выходов сопротивления и нейтрализовать вредное влияние соединительного коаксиального кабеля.

Рис. 3.

Если усилитель выполнен по схеме с заземленными сетками, то на его входе рекомендуется установить переключаемые П-контура (ФНЧ), рис.3. Катушки LI … L5 намотаны на ребристых каркасах диаметром 12 мм. В величину С2 входят Свх. Ламп (ы) и Смонт. Особо требуется отметить, что в этом случае Свх. Ламп (ы) уже не шунтирует входную цепь усилителя, особенно на ВЧ диапазонах.

П-контур на входе такого усилителя мощности повышает КПД каскада на 4-5 %, а его линейность повышается на 3-4 дБ из-за того, что входное напряжение становится симметричным. С целью упрощения конструкции, на входе усилителя можно установить П-контур с отводами на каждый любительский диапазон, рис.4. Катушка LI имеет 17 витков провода ПЭВ-2 — 1,3 мм. Намотана на каркасе диаметром 30 мм, длина намотки 60 мм. Отводы от 2,4 и 10 витков. Катушка L2 — бескаркасная — 0,45 мкГ. Содержит 5 витков ПЭВ-2 — 2 мм. Диаметр и длина намотки — 25 мм. Для 160 М диапазона надо добавить катушку L3 (на схеме не показана), аналогичную L1.

Рис.4.

П-контур на входе усилителя мощности рассчитывается аналогично анодному, но для этого необходимо знать эквивалентное входное сопротивление усилителя. В схеме с заземленными сетками входное сопротивление зависит от частоты, крутизны ламп (ы), величины анодного тока, входной емкости и т.п.

Rвx (Ом] = 1,8/S103, где:

• S — крутизна лампы [ мА/В] — величина справочная, определяется для какого-то типового режима.

Поэтому этот способ определения входного сопротивления неточен. Существует способ довольно простого определения реального, входного сопротивления усилителя мощности Rвx, причем, экспериментально, для вполне определенной величины анодного тока на каждом любительском диапазоне.

Для этого используется КСВ-метр, который подключается между трансивером и усилителем мощности. Проверка согласования производится на каждом диапазоне хорошо откалиброванным КСВ-метром при максимально допустимой мощности. Перед измерениями необходимо убедиться, что П-контур трансивера настроен для работы на эквивалент нагрузки 75 (50) Ом. Измеряется КСВ, который должен быть не хуже 1,1 — 1,2.

Предлагается следующая методика.

Трансивер подключается к РА через КСВ-метр. П-контуром трансивера добиваемся наилучшего согласования при максимально допустимой мощности «раскачки» РА. ВЧ-вольтметром измеряем величину напряжения возбуждения на катоде лампы — Uвозб. мах. Затем выход трансивера также через КСВ-метр нагружаем на эквивалент нагрузки и добиваемся min KCB, не хуже 1,1. ВЧ вольтметром измеряем напряжение на эквиваленте нагрузки — Uэкв.

После чего рассчитаем отдаваемую мощность:

Р = U2экв/Rэкв.

Допустим, Uэкв. = 80В, Rэкв = 75 Ом, Uвозб. = 100В. Тогда Рэкв. = 802/75 = 85,5 Вт.

Находим входное сопротивление усилителя:

Rвx = U2возб. мах /2Р = 58,5 Ом

Рис.5.

Имея значения Rнагр. трансивера и Rвх усилителя мощности, становится возможным рассчитать параметры П-контура во входной цепи усилителя с учетом емкости кабеля, входной емкости ламп (ы) и емкости монтажа.

С1′ = С1— Ск = 200 — 49 = 151 пФ;

С2′ = С2 — С монт = 150 — 15 = 135 пФ,

Устанавливаем полученные значения емкостей С1′ и С2′, а окончательную подстройку осуществляем добиваясь минимума КСВ при максимальной выходной мощности. Конечно, можно предварительно не рассчитывать П-контур, а определить его параметры экспериментально, но для этого потребуется значительно больше времени и терпения.

Для оптимизации энергетических показателей при выборе схемы усилителя мощности, генераторной лампы или ламп и способа их включения, желательно помнить о том, что в случае запаса по мощности возбуждающего напряжения, лучше использовать включение ламп (ы) по схеме с заземленными сетками. И, наоборот, когда запаса по мощности «расскачки» нет, то выбирается схема с общим катодом, рис.6.

 Рис.6.

Сначала рассмотрим третий случай. Усилитель мощности расположен в 10 — 12 м от трансивера — в другой комнате или на балконе.

Выберем электрическую длину соединительного кабеля равной X12 на диапазоне 40 м. Его длина с учетом Кукор.= 0,66 составит 14 м. В этом случае кабель будет работать как полуволновый повторитель, иными словами выход трансивера будет нагружен на Rвх усилителя мощности независимо от сопротивления самого кабеля. Для диапазонов 40 — 20 — 15 — 10 м электрическая длина кабеля кратна целому числу полуволн, соответственно n = 1, 2, 3, 4 и т.д. Но в диапазоне 80 м этот же отрезок кабеля будет вести себя, как четвертьволновый трансформатор.

Например, если Rвх. ус. = 200 Ом, а волновое сопротивление кабеля 100 Ом, то к выходу трансивера будет подсоединена нагрузка:

Rн = Rk2/Rвx = 1002/200 = 50 Ом

Чтобы сохранить нагрузку, равной 200 Ом, кабель и на этом диапазоне должен быть полуволновым, работать как трансформатор 1:1 и не оказывать влияния при согласовании нагрузки. Простое решение — увеличить его длину до 28 м. Но можно заменить 14-метровый отрезок кабеля на его эквивалент, а эквивалентом будет уже хорошо знакомый П-контур, рис.7.

Рис.7.

Данные П-контура для 75-омного коаксиального кабеля на диапазон 80 м С1 = С2 = 560 пФ, L =3,3 мкГн, для 50-омного коаксиального кабеля С1 = С2 = 820 пФ, L =2,3 мкГн. для 75-омного коаксиального кабеля на диапазон 160 м С1 = С2 = 1100 пФ, L =6,8 мкГн, для 50-омного коаксиального кабеля С1 = С2 = 1650 пФ, L = 4,5 мкГн.

Число витков катушки П-контура, в зависимости от ее диаметра можно достаточно точно определить из соотношения:

L = 0,01 DW2 /(L/D+ 0,46), где:

• W — число витков,
• D — диаметр катушки [см/],
• L — длина намотки [см.]

Это соотношение хорошо использовать, если имеется готовый каркас с канавкой для намотки. Если катушка бескаркасная, то удобнее воспользоваться следующим соотношением:

W = 10 VL(L/D+ 0,46) /D , где

• W — число витков,
• D — диаметр катушки [см.],
• L — индуктивность [мкГн]

Электрическая длина 14-ти метрового кабеля соответствует отрезку кабеля длиной 14/0,66 = 21,5м (с учетом Кукор. ). Чтобы кабель работал на 160 метровом диапазоне как емкость, его надо закорачивать приблизительно на 5 м вместе с П-контуром или дополнительно установить два таких П-контура последовательно с уже имеющимся, рис.8. Эта колебательная система работает как полуволновый повторитель при электрической длине 85 м.

 Рис.8.

Если в трансивере имеется перестраиваемый П-контур, то па диапазонах 80 и 160 м можно не ставить дополнительные П-контура, но только когда можно добиться КСВ в кабеле не хуже 2-х. Потери на рассогласование будут 11 %. При КСВ = 1,5 потери составят 6,3 %. На первый взгляд это вполне допустимо, но несколько увеличиваются нелинейность РА и TVI. На диапазонах 80 и160 м потребуется немного большая величина раскачки.

Второй случай. Трансивер устанавливается а некотором удалении от усилителя мощности на расстоянии 3-5 м.

Допустим у нас оказался коаксиальный кабель длиной 4 м. Погонная емкость кабеля будет Скаб. = 4 х 70 = 280 пФ. На диапазонах 160 и 80 м электрическая длина соединительного кабеля будет меньше l/10 — кабель заведомо работает, как емкость. Чтобы на 7,05 МГц кабель работал, как полуволновый повторитель к нему надо подключить отрезок кабеля 14 — 4 = 10 м или эквивалентный П-контур, соответствующий электрической длине 7 м, а также добавить отрезок кабеля длиной 3 м к нашим уже имеющимся 4-м метрам, рис.9.

Рис.9.



На 14,18 МГц L l/2 = 6,95 м добавим 6,95 — 4 = 2,95 м. На 21,2 МГц Ll/2 = 4,65 м добавим отрезок 4,65 — 4 = 0,65 м На 29 МГц Ll/2 = 6,82 м добавим отрезок 6,82 — 4 = 2,65 м Эти отрезки кабеля могут коммутироваться переключателем, ВЧ-реле или просто подключаться на разъемах — кому как удобней. В любом случае коммутатор должен быть экранирован и хорошо заземлен.

Подведем итог.

Нельзя выбирать случайную длину соединительного кабеля, особенно когда выходной усилитель мощности — транзисторный, из-за паразитной емкости соединительного кабеля. Желательно пользоваться вышеизложенным, хотя это может показаться кому-то весьма усложненным. Напомню, что приведенные выкладки показывает каким, образом производится оптимизация согласования трансивера и усилителя мощности. При таком подключении соединительный кабель не влияет на работу трансивера. Он как бы отсутствует. Возможны некоторые потери в диэлектрике кабеля, но на KB и при незначительных длинах они невелики по сравнению с проходящей мощностью от трансивера к РА, особенно, когда волновое сопротивление кабеля становится равным входному сопротивлению выходного каскада.

Разумеется, все наши выкладки могут быть отнесены и к выбору длины фидера антенны. Электрическая длина фидера должна выбираться кратной l /2 п, где n = 1, 2, 3 … Наилучший вариант получается, когда на выходе любого трансивера или РА имеется КСВ-метр и согласующее устройство. Наблюдательный радиолюбитель легко обнаружит, что практически все модели современных (импортных) трансиверов используют подобную структуру. Обратите внимание, что каждый трансивер снабжен КСВ (SWR)-метром и встроенным или дополнительным согласователем (ANTENNA TUNER). Использование любого согласующего устройства или A -TUNERa полезно уже тем, что помимо прочего, повышает реальную избирательность RX и снижает уровень побочных излучений ТХ.

А. Кузьменко, (RV4LK)

Tube Transceiver — Etsy Canada

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 9 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )

Прожектор для обзора

Эти 4- или 5-звездочные обзоры отражают мнение людей, опубликовавших их, и не отражают точку зрения Etsy. рейтинги/отзывы, отображаемые здесь, могут не отражать каждое объявление на этой странице или каждый отзыв об этих объявлениях. Пожалуйста, нажмите на конкретный список для получения дополнительной информации о его среднем рейтинге и чтобы увидеть больше отзывов клиентов.

Вот подборка четырех- и пятизвездочных отзывов от клиентов, которые были в восторге от продуктов, которые они нашли в этой категории.

Коротковолновый приемник

Для всех, кто любит старое радио, как и я, это обязательный проект. Этот приемник представляет собой простой одноламповый регенеративный тип, использующий минимальное количество деталей и низкое напряжение. Несмотря на то, что он очень прост по конструкции, он является отличным исполнителем. Информация для этого приемника поступила от 19 сентября.95 выпуск CQ, стр.

48, «Red Hot Radio возвращается». Я внес несколько изменений в исходную схему, которые действительно улучшили производительность.
Стоимость проекта составила 6.00$ и немного рыскания в мусорном ящике.

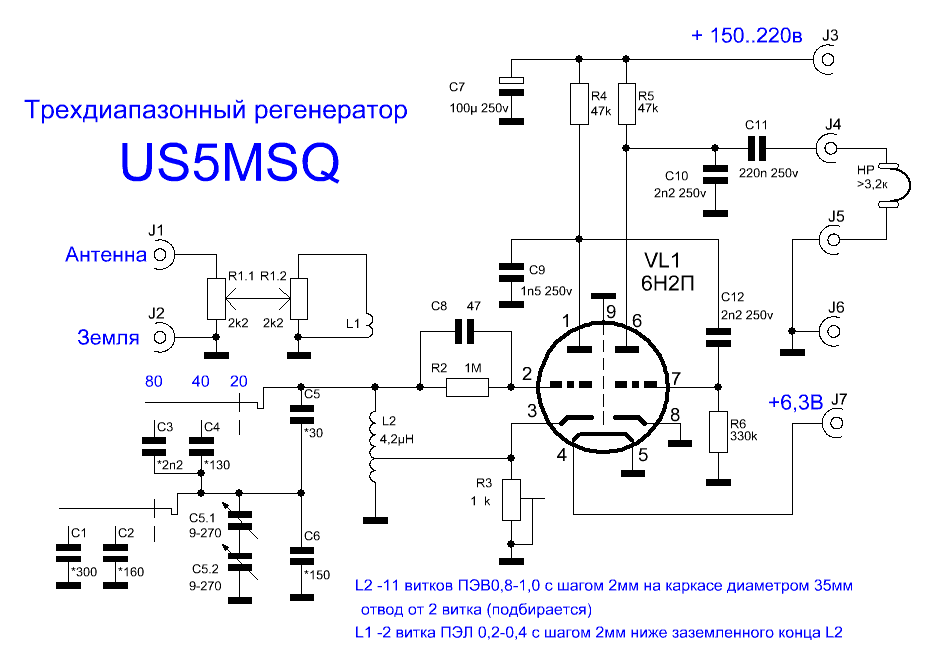

Схема приемника

Мой приемник встроен в алюминиевый корпус размером 4 x 8 дюймов. Передняя панель имеет высоту 4 дюйма. Для настройки требуется нониусный привод. Это связано с тем, что перемещение конденсатора на одну тысячную дюйма изменит частоту. Он очень чувствителен и требует медленной настройки. Конденсатор настройки должен иметь значение между 90-100 пф. Я использовал меньшую секцию двойного конденсатора из 5-лампового вещательного комплекта с 9 пластинами. Емкость для регулировки регенерации должна быть 1000 Ом.

Конструкция катушки очень важна, поскольку она сильно влияет на характеристики приемника. Я использовал диаметр 1 дюйм. флакон с таблетками для формы и эмалированная проволока #22. Этот провод имеет диаметр около 0,016 дюйма. Обе катушки намотаны близко друг к другу и намотаны в одном направлении. L2 — 7 витков, а L1 — 22 витка. Между катушками должно быть расстояние 1/4 дюйма. L1 повлияет на охват частот. Используя 22 витка и подстроечный конденсатор, я использовал частотный диапазон от 3500 до 8200 кГц. Важно, чтобы провода катушки не превышали двух дюймов. Использование меньшего количества витков на L1 повысит частоту. Я доволен своей комбинацией, потому что она охватывает радиолюбительские диапазоны 80 и 40M, а также многие популярные диапазоны коротковолнового вещания. Копировать код с помощью этого приемника легко.

Приемник, вид сзади

Я использовал клеммную колодку, чтобы упростить все подключения для аккумулятора, антенны и наушников. Для этой схемы необходимы наушники с высоким импедансом. Изначально я использовал старый набор наушников на 4000 Ом. Набор работал хорошо, но громкость была немного низкой для меня. Затем я использовал аудиотрансформатор, который часто можно найти на большинстве динамиков старых ламповых комплектов. Одна сторона трансформатора даст устройству необходимое высокое сопротивление, а другая сторона позволит вам использовать современные наушники с сопротивлением 8 Ом. Провод, который изначально шел к динамику, будет тем, который вы подключаете к наушникам. Разница была поразительной. Четкость и громкость увеличились. Новые наушники также более удобны.

Другой моей модификацией было добавление 3-30 пф. подстроечный конденсатор в фидере антенны. Это помогает настроить антенну на приемник. После того, как эта регулировка сделана, ее не нужно менять, если только не заменить антенны. Просто отрегулируйте для максимального сигнала. Я также добавил 3-30 пф. подстроечный конденсатор параллельно подстроечному конденсатору. Регулировка этого триммера немного сдвигает частотный диапазон вверх или вниз. Как только это установлено, чтобы покрыть желаемый частотный диапазон, это не должно быть повторно отрегулировано.

Напряжение батареи для нити накала 3 вольта. Два последовательных элемента D прослужат довольно долго. Напряжение B составляет 18 вольт, и две последовательно соединенные девятивольтовые батареи также служат довольно долго. Увеличение напряжения B не повысит громкость, а только повысит настройку регулятора регенерации.

Если смотреть снизу, штыри разъема трубки пронумерованы по часовой стрелке. Контакты 1 и 7 имеют более широкое расстояние между ними. Резисторы на четверть ватта и низковольтные конденсаторы прекрасно работают.

Ресивер, вид снизу

Я использовал 40-футовый провод для антенны, а также свою вертикальную антенну 10-40 м. Ресиверу моя вертикаль нравится больше. Набор также легче настраивается без заземления. Я предлагаю не использовать заземление.

Приемник, вид спереди

Управление простое, но нужно немного привыкнуть. После выполнения всех подключений поверните регулятор регенерации, пока не услышите щелчок. Непосредственно перед этим щелчком находится самое чувствительное место. В это время начните медленно поворачиваться. Как только вы начнете слышать сигнал, медленно поворачивайте регулятор регенерации в ту или иную сторону, пока сигнал не станет четким. Это требует немного терпения, если вы никогда не делали этого раньше. Всякий раз, когда вы меняете частоты, вам придется подправить регенерацию. Емкость корпуса влияет на все настройки, поэтому при настройке убедитесь, что вы не касаетесь металлического корпуса.
