Как работает простой приемник на 144 МГц. Из каких основных блоков он состоит. Какие детали используются для его сборки. На что обратить внимание при настройке.
Принцип работы сверхрегенеративного приемника на 144 МГц
Сверхрегенеративный приемник на 144 МГц представляет собой относительно простую конструкцию, способную принимать сигналы в диапазоне УКВ. Рассмотрим основные принципы его работы:
- Входной сигнал с антенны поступает на входной контур, настроенный на частоту 144 МГц
- Далее сигнал усиливается в сверхрегенеративном детекторе на транзисторе
- Детектор одновременно выполняет функции усиления и детектирования сигнала
- Работа детектора основана на периодическом срыве и возобновлении генерации
- Частота срыва генерации лежит в звуковом диапазоне (обычно 20-100 кГц)
- Продетектированный сигнал усиливается УНЧ и воспроизводится в громкоговорителе
Такая схема позволяет получить высокую чувствительность при минимальном количестве деталей. Однако она имеет недостатки в виде плохой избирательности и наличия излучения на рабочей частоте.

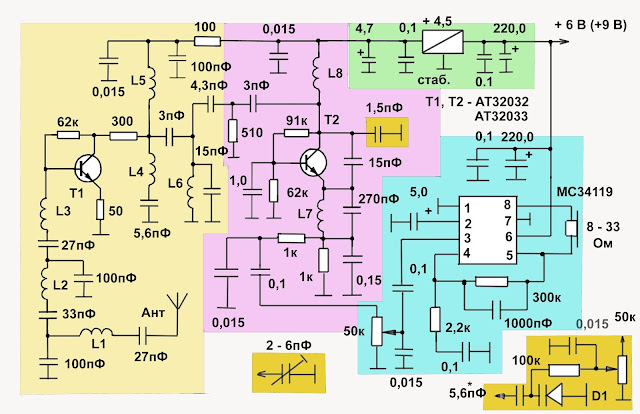

Основные блоки сверхрегенеративного приемника 144 МГц
Простой сверхрегенеративный приемник на 144 МГц состоит из следующих основных блоков:
- Входной контур (L1, C2)
- Сверхрегенеративный детектор на транзисторе VT1
- Цепь обратной связи детектора (L2, C5)
- Цепь смещения транзистора VT1 (R1, R2)
- Низкочастотный фильтр (C7, R4)
- Усилитель низкой частоты на микросхеме DA1
- Громкоговоритель BA1
Такая структура обеспечивает прием сигналов с частотной модуляцией в диапазоне 144-146 МГц при минимальном количестве деталей.
Детали для сборки простого приемника на 144 МГц
Для сборки сверхрегенеративного приемника на 144 МГц потребуются следующие основные детали:
- Транзистор VT1 — КТ368, КТ3102 или аналогичный ВЧ транзистор
- Микросхема DA1 — К174УН7, LM386 или другой УНЧ
- Катушки L1, L2 — 3-4 витка провода ПЭВ-2 0,5 мм на оправке 5 мм
- Конденсаторы C1-C7 — керамические КМ, К10-17
- Резисторы R1-R4 — МЛТ, 0,125 Вт
- Громкоговоритель BA1 — 0,1ГД-4 или аналогичный
Все детали доступны и недороги. Важно использовать качественные ВЧ компоненты для входных цепей приемника.
Особенности настройки сверхрегенеративного приемника 144 МГц
При настройке простого приемника на 144 МГц следует обратить внимание на следующие моменты:
- Точная настройка входного контура L1C2 на частоту 144-146 МГц
- Подбор оптимальной обратной связи изменением числа витков L2
- Установка рабочей точки транзистора VT1 резистором R2
- Проверка наличия генерации детектора по характерному шуму
- Настройка частоты срыва генерации в пределах 20-100 кГц
- Подбор оптимального усиления УНЧ для неискаженного приема
Правильно настроенный приемник должен обеспечивать уверенный прием местных станций на простейшую антенну при минимальном собственном шуме.
Преимущества и недостатки сверхрегенеративного приемника 144 МГц
Рассмотрим основные плюсы и минусы простого сверхрегенеративного приемника на 144 МГц:
Преимущества:
- Простота конструкции
- Минимальное количество деталей
- Высокая чувствительность
- Возможность приема АМ и ЧМ сигналов
- Низкая стоимость
Недостатки:
- Низкая избирательность
- Наличие излучения на рабочей частоте
- Неравномерная чувствительность в диапазоне
- Сложность точной настройки на станцию
- Нестабильность параметров
Несмотря на недостатки, такой приемник может служить хорошим учебным пособием для знакомства с УКВ техникой.
Возможные улучшения простого приемника на 144 МГц
Базовую конструкцию сверхрегенеративного приемника на 144 МГц можно улучшить следующими способами:
- Добавление входного ВЧ усилителя для повышения чувствительности
- Применение варикапа для более плавной настройки
- Стабилизация режима работы детектора термокомпенсацией
- Использование кварцевых или LC фильтров для улучшения избирательности
- Экранирование входных цепей для уменьшения излучения
- Добавление системы АРУ для выравнивания чувствительности
Эти меры позволят значительно улучшить параметры приемника, сохранив при этом простоту конструкции.
Применение простых приемников диапазона 144 МГц
Несмотря на ограниченные характеристики, простые сверхрегенеративные приемники на 144 МГц находят применение в следующих областях:
- Прослушивание любительских радиостанций
- Мониторинг службы спасения и пожарных
- Прием метеорологических спутников
- Детекторы излучения для поиска жучков
- Простые системы радиоуправления моделями
- Учебные конструкции для изучения радиотехники
При грамотном применении такой приемник может быть полезным инструментом для радиолюбителя или исследователя.
