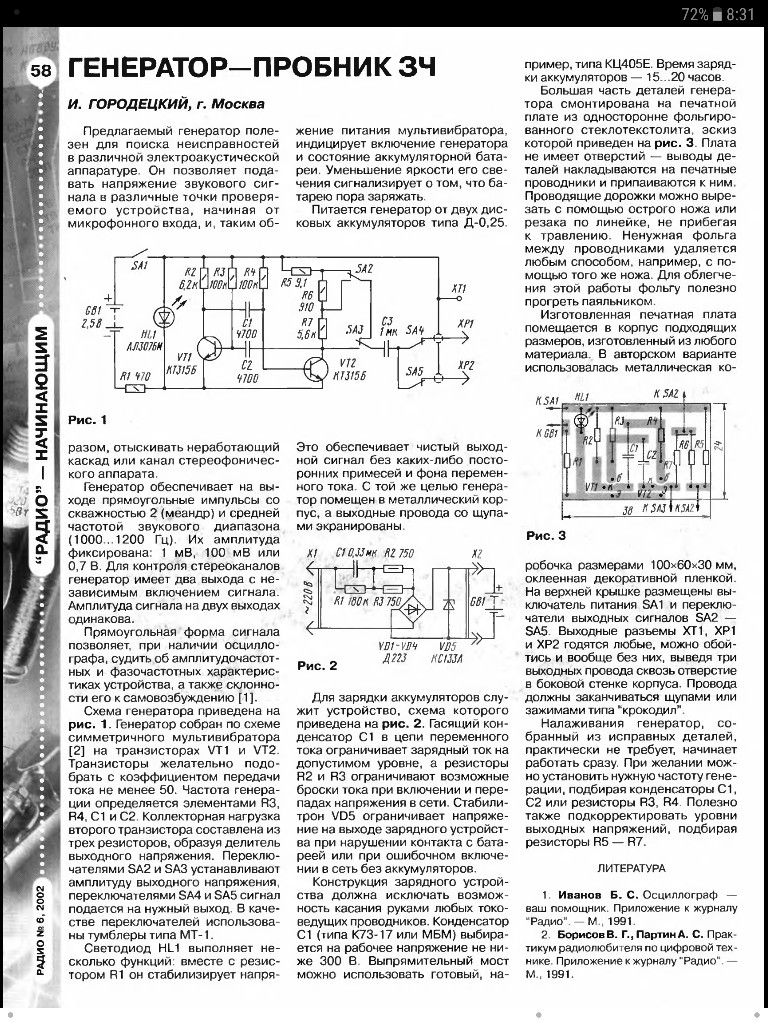

Принцип работы генератора звуковой частоты

Генератор звуковой частоты (ГЗЧ) — это электронное устройство, вырабатывающее электрические колебания звуковой частоты (обычно в диапазоне от 20 Гц до 20 кГц). Принцип работы ГЗЧ основан на создании колебаний с помощью усилителя, охваченного положительной обратной связью.

Основные компоненты простейшего ГЗЧ:

Усилитель (например, на микросхеме TDA7056A)
Цепь положительной обратной связи (ПОС)
Частотозадающая RC-цепочка
Нагрузка (например, катушка индуктивности)

При подаче питания усилитель начинает усиливать шумы, которые через цепь ПОС попадают на его вход. Частотозадающая цепь выделяет нужную частоту, и в результате на выходе формируются устойчивые колебания заданной частоты.

Необходимые компоненты для сборки генератора

Для создания простого генератора звуковой частоты понадобятся следующие компоненты:

Микросхема TDA7056A — основной усилительный элемент
Пленочные конденсаторы (например, 0.1 мкФ, 0.22 мкФ)
Резисторы (например, 10 кОм, 100 кОм)
Катушка индуктивности (можно намотать самостоятельно)
Ферритовое кольцо для намотки катушки ПОС
Макетная плата или печатная плата для монтажа
Провода для соединений
Источник питания 12В

Точные номиналы компонентов зависят от выбранной схемы генератора. Важно использовать качественные пленочные конденсаторы, так как они меньше греются при работе на высоких частотах.

Пошаговая инструкция по сборке генератора

Процесс сборки генератора звуковой частоты можно разбить на следующие этапы:

Подготовка компонентов и макетной платы

Монтаж микросхемы TDA7056A
Подключение конденсаторов фильтра питания
Сборка частотозадающей RC-цепочки
Намотка и подключение катушки ПОС
Намотка и подключение нагрузочной катушки
Проверка монтажа и подача питания

При монтаже важно соблюдать полярность электролитических конденсаторов и правильно подключать выводы микросхемы. Катушку ПОС нужно намотать на ферритовом кольце проводом диаметром 0.3-0.5 мм, сделав 1-2 витка. Нагрузочную катушку можно намотать на каркасе диаметром 1-2 см, используя провод 0.2-0.3 мм.

Настройка и проверка работы генератора

После сборки генератора необходимо провести его настройку для получения стабильных колебаний нужной частоты и формы. Основные этапы настройки:

Проверка наличия колебаний на выходе с помощью осциллографа или мультиметра
Подстройка частоты путем изменения номиналов RC-цепочки

Корректировка формы сигнала с помощью подбора катушки ПОС
Регулировка амплитуды выходного сигнала

Для точной настройки желательно использовать осциллограф. На экране должна наблюдаться синусоида с минимальными искажениями. Частоту можно измерить частотомером или по осциллографу. Амплитуду регулируют изменением напряжения питания или с помощью дополнительного регулятора громкости.

Области применения самодельного генератора

Собранный своими руками генератор звуковой частоты может найти применение во многих областях:

Настройка и проверка звуковой аппаратуры
Проведение акустических измерений
Тестирование электронных схем
Создание различных звуковых эффектов
Использование в качестве учебного пособия

Генератор позволяет получить сигнал заданной частоты и формы, что очень полезно при отладке и ремонте аудиотехники. Его также можно применять для поиска резонансных частот в акустических системах или измерения частотных характеристик усилителей.

Возможные проблемы и способы их устранения

При сборке и настройке генератора звуковой частоты могут возникнуть некоторые проблемы:

Отсутствие генерации — проверьте правильность монтажа и целостность деталей
Нестабильная частота — уточните номиналы частотозадающей цепи
Искажения сигнала — попробуйте изменить параметры катушки ПОС
Слишком малая амплитуда — увеличьте напряжение питания в допустимых пределах

Если генератор не работает, методично проверьте все соединения, сверяясь со схемой. Убедитесь, что на микросхему подается правильное питание. При необходимости замените подозрительные компоненты на заведомо исправные.

Модификации и улучшения базовой схемы

Собрав работающий генератор, можно заняться его усовершенствованием:

Добавление переключателя диапазонов частот
Установка плавной регулировки частоты

Введение электронной стабилизации амплитуды
Добавление формирователя прямоугольных импульсов
Реализация цифрового управления параметрами

Модификации позволят расширить функциональность устройства и сделать его более удобным в использовании. Можно также поэкспериментировать с различными типами задающих генераторов, например, на основе моста Вина или LC-контура.

Генератор сигналов: функциональный генератор своими руками

Собираем простой функциональный генератор для лаборатории начинающего радиолюбителя

Доброго дня уважаемые радиолюбители! Приветствую вас на сайте “Радиолюбитель“

Доброго дня уважаемые радиолюбители! На сегодняшнем занятии в Школе начинающего радиолюбителя мы закончим собирать функциональный генератор. Сегодня мы соберем печатную плату, припаяем все навесные детали, проверим работоспособность генератора и проведем его настройку с помощью специальной программы.

И так, представляю вам окончательный вариант моей печатной платы выполненной в программе, которую мы рассматривали на втором занятии – Sprint Layout:

Если вы не смогли сделать свой вариант платы (что-то не получилось, или было просто лень, к сожалению), то можете воспользоваться моим “шедевром”. Плата получилась размером 9х5,5 см и содержит две перемычки (две линии синего цвета).

Печатная плата генератора (63.6 KiB, 2,841 hits)

После применения лазерно-утюжной технологии и травления, получилась такая заготовка:

Дорожки на этой плате выполнены шириной 0,8 мм, почти все контактные площадки диаметром 1,5 мм и почти все отверстия – сверлом 0,7 мм. Я думаю, что вам будет не очень сложно разобраться в этой плате, и так-же, в зависимости от используемых деталей (особенно подстроечные сопротивления), внести свои изменения. Сразу хочу сказать, что эта плата проверенна и при правильной пайке деталей схема начинает работать сразу.

Немного о функциональности и красоте платы. Беря в руки плату, изготовленную в заводских условиях, вы наверняка замечали как она удобно подготовлена для пайки деталей – и сверху и снизу нанесена белым цветом так называемая “шелкография”, на которой сразу видны и наименование деталей и их посадочные места, что очень облегчает жизнь при пайке радиоэлементов. Видя посадочное место радиоэлемента, никогда не ошибешься в какие отверстия его вставлять, остается только глянуть на схему, выбрать нужную деталь, вставить ее и припаять. Поэтому мы сегодня сделаем плату приближенную к заводской, т.е. нанесем шелкографию на слой со стороны деталей. Единственное, эта “шелкография” будет черного цвета. Процесс очень прост. Если, к примеру, мы пользуемся программой Sprint Layout, то выбираем при печати слой К1 (слой со стороны деталей), распечатываем его как и для самой платы (но только в зеркальном отображении), накладываем отпечаток на сторону платы, где нет фольги (со стороны деталей), центрируем его ( а на просвет протравленной платы рисунок виден прилично) и применяя способ ЛУТ переносим тонер на текстолит. Процесс – как и при переносе тонера на медь, и любуемся результатом:

После высверливания отверстий, вы реально будете видеть схему расположения деталей на плате. А самое главное, что это не только для красоты платы (хотя, как я уже говорил, красивая плата – это залог хорошей и долгой работы собранной вами схемы), а главное – для облегчения дальнейшей пайки схемы. Затраченные десять минут на нанесение “шелкографии” заметно окупаются по времени при сборке схемы. Некоторые радиолюбители, после подготовки платы к пайке и нанесения такой “шелкографии”, покрывают слой со стороны деталей лаком, тем самым защищая “шелкографию” от стирания. Хочу отметить, что тонер на текстолите держится очень хорошо, а после пайки деталей вам придется растворителем удалять остатки канифоли с платы. Попадание растворителя на “шелкографию”, покрытую лаком, приводит к появлению белого налета, при удалении которого сходит и сама “шелкография” (это хорошо видно на фотографии, именно так я и делал), поэтому, я считаю, что использовать лак не обязательно. Кстати, все надписи, контура деталей выполнены при толщине линий 0,2 мм, и как видите, все это прекрасно переноситься на текстолит.

А вот так выглядит моя плата (без перемычек и навесных деталей):

Эта плата выглядела бы намного лучше, если бы я не покрывал ее лаком. Но а вы можете как всегда поэкспериментировать, и естественно, сделать лучше. Кроме того, у меня на плате установлены два конденсатора С4, нужного номинала (0,22 мкФ) у меня не оказалось и я заменил его двумя конденсаторами номиналом 0,1 мкФ соединив их параллельно.

Продолжаем. После того, как мы припаяли все детали на плату, припаиваем две перемычки, припаиваем с помощью отрезков монтажных проводов резисторы R7 и R10, переключатель S2. Переключатель S1 пока не припаиваем а делаем перемычку из провода, соединяя выводы 10 микросхемы ICL8038 и конденсатора С3 (т.е. подключаем диапазон 0,7 – 7 кГц), подаем питание с нашего (я надеюсь собранного) лабораторного блока питания на входы микросхемных стабилизаторов около 15 вольт постоянного напряжения

Теперь мы готовы к проверке и настройке нашего генератора. Как проверить работоспособность генератора. Очень просто. Подпаиваем к к выходам Х1 (1:1) и “общий” любой обыкновенный или пьезокерамический динамик (к примеру от китайских часов в будильнике). При подключении питания мы услышим звуковой сигнал. При изменении сопротивления R10 мы услышим как изменяется тональность сигнала на выходе, а при изменении сопротивления R7 – как изменяется громкость сигнала. Если у вас этого нет, то единственная причина в неправильной пайке радиоэлементов. Обязательно пройдитесь еще раз по схеме, устраните недостатки и все будет о,кей!

Будем считать, что этот этап изготовления генератора мы прошли. Если что-то не получается, или получается, но не так, обязательно задавайте свои вопросы в комментариях или на форуме. Вместе мы решим любую проблему.

Продолжаем. Вот так выглядит плата, подготовленная к настройке:

Что мы видим на этой картинке. Питание – черный “крокодил” на общий провод, красный “крокодил” на положительный вход стабилизатора, желтый “крокодил” – на отрицательный вход стабилизатора отрицательного напряжения. Припаянные переменные сопротивления R7 и R10, а также переключатель S2. С нашего лабораторного блока питания (вот где пригодился двухполярный источник питания) мы подаем на схему напряжение около 15-16 вольт, для того, чтобы нормально работали микросхемные стабилизаторы на 12 вольт.

Подключив питание на входы стабилизаторов (15-16 вольт) с помощью тестера проверяем напряжение на выходах стабилизаторов (±12 вольт). В зависимости от используемых стабилизаторов напряжения будет отличаться от ± 12 вольт, но близки к нему. Если у вас напряжения на выходах стабилизаторов несуразные (не соответствуют тому, что надо), то причина одна – плохой контакт с “массой”. Самое интересное, что даже отсутствие надежного контакта с “землей” не мешает работе генератора на динамик.

Ну а теперь нам осталось настроить наш генератор. Настройку мы будем проводить с помощью специальной программы – виртуальный осциллограф. В сети можно найти много программ имитирующих работу осциллографа на экране компьютера. Специально для этого занятия я проверил множество таких программ и остановил свой выбор на одной, которая, как мне кажется, наиболее лучше симулирует осциллограф – Virtins Multi-Instrument. Данная программа имеет в своем составе несколько подпрограмм – это и осциллограф, частотомер, анализатор спектра, генератор, и кроме того имеется русский интерфейс:

Здесь вы можете скачать данную программу:

Virtins Multi-Instrument (41. 7 MiB, 4,339 hits)

Программа проста в использовании, а для настройки нашего генератора потребуется лищь минимальное знание ее функций:

Для того чтобы настроить наш генератор нам необходимо подключиться к компьютеру через звуковую карту. Подсоединиться можно через линейный вход (есть не у всех компьютеров) или к разъему “микрофон” (есть на всех компьютерах). Для этого нам необходимо взять какие-либо старые, ненужные наушники от телефона или другого устройства, со штекером диаметром 3,5 мм, и разобрать их. После разборки припаиваем к штекеру два провода – как показано на фотографии:

После этого белый провод подпаиваем к “земле” а красный к контакту Х2 (1:10). Регулятор уровня сигнала R7 ставим в минимальное положение (обязательно, что-бы не спалить звуковую карту) и подключаем штекер к компьютеру. Запускаем программу, при этом в рабочем окне мы увидим две запущенные программы – осциллограф и анализатор спектра. Анализатор спектра отключаем, выбираем на верхней панели “мультиметр” и запускаем его. Появится окошко, которое будет показывать частоту нашего сигнала. С помощью резистора R10 устанавливаем частоту около 1 кГц, переключатель S2 ставим в положение “1” (синусоидальный сигнал). А затем, с помощью подстроечных резисторов R2, R4 и R5 настраиваем наш генератор. Сначала форму синусоидального сигнала резисторами R5 и R4, добиваясь на экране формы сигнала в виде синусоиды, а затем, переключив S2 в положение “3” (прямоугольный сигнал), резистором R2 добиваемся симметрии сигнала. Как это реально выглядит, вы можете посмотреть на коротком видео:

После проведенных действий и настройки генератора, припаиваем к нему переключатель S1 (предварительно удалив перемычку) и собираем всю конструкцию в готовом или самодельном (смотри занятие по сборке блока питания) корпусе.

Будем считать, что мы успешно со всем справились, и в нашем радиолюбительском хозяйстве появился новый прибор – функциональный генератор. Оснащать его частотомером мы пока не будем (нет подходящей схемы) а будем его использовать в таком виде, учитывая, что нужную нам частоту мы можем выставить с помощью программы Virtins Multi-Instrument. Частотомер для генератора мы будем собирать на микроконтроллере, в разделе “Микроконтроллеры”.

Следующим нашим этапом в познании и практическом претворении в жизнь радиолюбительских устройств будет сборка светомузыкальной установки на светодиодах.

При повторении данной конструкции был случай, когда не удалось добиться правильной формы прямоугольных импульсов. Почему возникла такая проблема сказать трудно, возможно из-за такой работы микросхемы. Решить проблему очень легко. Для этого необходимо применить триггер Шмитта на микросхеме К561(КР1561)ТЛ1 по нижеприведенной схеме. Данная схема позволяет преобразовывать напряжение любой формы в прямоугольные импульсы с очень хорошей формы. Схема включается в разрыв проводника, идущего от вывода 9 микросхемы, вместо конденсатора С6.

Страницы: 1 2 3

DIY Автогенератор ~300 кГц своими руками из усилителя мощности звуковой частоты TDA7056А для бифилярных катушек Тесла.

Автор не писатель, в обзоре обязательно присутствуют ошибки и лишние знаки препинания. Нужные знаки препинания отсутствуют И очень много лишних букв. Автор старался все исправить))) и даже убрал подводные лодки вокруг чего строилась вся история.
Дальше речь пойдет именно про то как своими руками из старых и порой не очень нужных вещей сделать интересное и возможно полезное устройство, не зря ведь оно такое популярное…

Изначально этот проект был мной задуман как: Попробуй собери, и не просто собери, а собери из того что есть, те. практически без денежных вложений. Какая мотивация?
Фиг знает, что это такое? Может оно и не работает вовсе?.. И зачем в него деньги вкладывать? Но почему тогда оно такое популярное и готовые устройства продаются и стоят так дорого? Может все таки есть от него польза?
Попробую разобраться в этих вопросах.

Выбор магазина

Конечно понадобиться купить микросхему, без неё ни как.
Я искал микросхемы по самой демократичной цене и по популярности магазина.
Предложений на Али много, многие пишут что им прислали б.у., некоторые пишут что им вообще ни чего не прислали.
Цены так же разные, можно купить 1 шт 5 шт 10 шт и тд.

В итоге решающим фактором в выборе магазина стал отзыв о товаре. Да я полез читать отзывы о товарах типа: «Пришло, но пока не использовал», и случайно попалась схема устройства которое я хотел собрать. Это оказался отзыв автора схемы Дениса Горелочкина, оценку магазину Денис поставил высокую, и написал что после его схемы, начался ажиотажный спрос на этот вид микросхем.
Конечно я купил микросхемы там же где и он.
В момент заказа сразу оставил сообщение продавцу типа:«TDA7056A onli.»
Сейчас цена выше той по которой покупал я, курс доллара не стоит на месте, но и сейчас цена за 10 шт. TDA7056А практически в 2 раза ниже чем за 1 шт. в офлайн магазине! Вот у нас наценки и ценообразование((

Доставка

Доставка не быстрая и это минус, точно не помню наверное месяц добирался ко мне желтый конверт.

Но что хорошо в доставке запчастей из Китая? Не знаете? Значит вы их еще не заказывали?
Хорошо в них то, что Китайцы экономят на упаковке!!! Они раскладывают запчасти в пупырчатые, всем хорошо известные желтые, реже белые, пакеты. Что хорошего в такой экономии? Да то что даже на почту не нужно идти. Почтальон приносит и кладет их вам прямо в почтовый ящик!!! Запчасти ведь мелкие сами по себе. Ну может это не у всех так, но я ведь про свой опыт рассказываю)).
Так что за доставку нашей почте можно смело ставить 5.
А указанный по ссылке продавец реально молодец!
Я заказал 10 шт. TDA7056А и тут буква в конце имеет значение))
С этой схемой автогенератора все имеет значение…
Продавец прислал вместо 10 шт. 11. Может случайность. Может, но я случайно по забывчивости или по невнимательности продублировал заказ, и спустя несколько дней вытащил из почтового ящика ещё конверт, в котором точно так же было вместо 10 шт. 11 микросхем.

Мелочь конечно, но приятно.

Начало сборки, поиск нужных запчастей

Самодельный автогенератор буду делать по схеме, найденной в интернете.
Мне на глаза попалась именно эта подборка схем Автогенератора.
И тут я совершил ошибку. Посмотрел на схемы, увидел, что деталей в них кот наплакал, и решил, что все просто наковыряю где ни будь нужные и соберу схему, вроде там ни чего сложного нет)).
Ранее я уже заказывал макетные платы и набор керамических конденсаторов разных номиналов. Вот и все что у меня имелось из радиодеталей, к моменту прибытия микросхем.
Из подборки схем понравилась с тремя конденсаторами, соединенными в одной точке и резистором для регулировки фазы, её и решил собрать. Что за фаза думал я тогда? может частота?
Поскольку всех нужных деталей для схемы не было, я пошёл попрошайничать к айтишникам на работе.

Они мене выдали на растерзание, списанный блок питания от компьютера, с условием вернуть от него корпус с инвентарным номером))
Что я могу вам сказать, не оказалось там необходимых мне запчастей))
Но тогда я этого ещё не знал, и с энтузиазмом наковырял из БП конденсаторов, катушек, и спаял свой

первый автогенератор.

Собрал включил, и … конечно генератор не захотел работать, несмотря на простоту схемы, не запускается. В чем дело?
Стал гуглить, В чем причина? Ведь описания у схем особо не было.
Натолкнулся в своем поиске на этот форум с обсуждением схемы автогенератора на TDA7056.
Как обычно бывает, на форумах вопросов больше чем ответов, а к моему появлению там было уже больше 80 страниц обсуждения!!! Вы серьезно? Схемы из пяти — семи -десяти деталей и 80 страниц обсуждения? Видимо не все так просто как кажется?

Пришлось зарегистрироваться на форуме, где я стал спрашивать и задавать вопросы: Как делать из чего? Хорошо, что на этом форуме дают ответы!
Оказалось, этот генератор не работает без нагрузки! в качестве которой выступает катушка ((
Нагрузка(катушка) на схемах крайняя справа и обведена коричневым кружком. И это не простая катушка, а бифилярная катушка Теслы. Почему бифилярная? Потому что мотается одновременно 2 проводами. А название, заимствованное из английского. За создание такого типа катушек нужно сказать спасибо Николе Тесла, загадочной личности и революционеру своего времени. Подробности про бифилярные катушки Тесла тут
Такая катушка мотается сразу двумя проводами и обмотки такой катушки не соединены между собой.
Выяснил, что сделать такую катушку в принципе не сложно, для этого нужно 15 метров витой пары. А она была у меня!
Благо провайдер мне завел в квартиру 20 м. этой самой витой пары для интернета.
Когда были очередные разборки с провайдером, привет Билайн, чтобы исключить вероятность того, что скорость интернета низкая из за потерь в кабеле, который еще и мешается, я попросил наладчика его укоротить с 20 до 2 ух метров. Остаток не стал выбрасывать мало ли пригодиться. И не зря, вот он мне и пригодился.
Что бы сделать катушку нужно добыть одну витую пару из кабеля, а витых пар в кабеле аж 4 шт.
Добывать витую пару это еще тот квест, особенно если места маловато. Сначала нужно снять изоляцию, Обнаруженные под изоляцией провода скручены между собой в пары, и эти пары так же скручены между собой. При попытке их раскрутить они путаются и скручиваются еще больше))) В общем из 4 целых пар мне без потерь с матами и помощью какой то матери, удалось добыть три целых)) Одна самая красивая бело-зеленая пара проводов пала жертвой, и в итоге пошла на домотки, скрутки, монтажные провода для самоделки.
Благо катушка из добытой витой пары мотается просто, я намотал ее на три пальца за пару минут.
Катушка за счет своей формы носит одноименное название Тор.
Вот моя первая бифилярная

катушка тор

После того как подключил в качестве нагрузки катушку схема генератора тоже не заработала.
Выручил форум
Глядя на фото моей поделки, кто то на форуме сказал что с ферритом я погорячился))) и посоветовали использовать в качестве сердечника кольцевой феррит из неисправной энергосберегающей лампочки.
Как оказалось, я взял не тот феррит для изготовления катушки ПОС, и не там. Ферритовые кольцевые сердечники из БП компьютера не подходят, они предназначены для подавления высокочастотных помех и перевода их в тепло.

Схема автогенератора, не так проста в ней есть ешё одна катушка, всего из двух обмоток по одному витку, мне казалось, что может быть проще. Но как позже узнал, эта катушка ПОС
Именно за счет неё из усилителя получается генератор.
За счет того, что между входом микросхемы 3 вывод и выходом 6-8 вывод организуется так называемая положительная обратная связь. Усилитель возбуждается и начинает работать, как генератор, на частоте, подключенной к нему нагрузки.
Все наверняка сталкивались с таким эффектом, когда что то бубнишь в микрофон, делаешь звук громче или подносишь микрофон к колонке и тут вместо твоего бубнения получается очень громкий свист. Этот и есть эффект обратной связи микрофона и колонок. Тут же вместо микрофона и колонок для обратной связи используется катушка ПОС.

Конечно дома у меня была такая лампочка, лежала на полке в коридоре, но видимо не долго, к моменту её поисков, видимо уже была выброшена женской половиной… вообщем дома не нашел.
И вы знаете, найти неисправную лампу не так просто, спрашивал у всех! И все этот хлам выбрасывают. Но один коллега с работы сказал, что у него вроде была, … два дня ожидания и он принес мне лампочку!!!
Вы когда-нибудь радовались неисправной лампочке? А у меня в жизни уже был такой опыт причем дважды. Спустя несколько дней он принес мне еще одну)))
Если корпус лампы по шву аккуратно разобрать, тут важно не повредить целостность стеклянной колбы, в колбе ртуть, а она совсем не нужна. Так что если сомневаетесь в том, что руки у вас растут из нужного места, то лучше не рисковать, а купить ферритовое высокочастотное колечко в местном магазине.
В неисправной лампе обнаружилась плата с трансформатором, конденсаторами, диодами и кучей других запчастей.

Потроха энергосберегайки

Так что я обеспечил себя не только ферритовым кольцом, но и пленочными конденсаторами! Почему пленочными?
До этого момента у меня конденсаторы делились на 2 класса электролитические, у которых есть полярность и при включении её нельзя путать, и постоянные, которые полярности не имеют и их можно включать как угодно.
Но на форуме посоветовали для генератора брать не абы какие, как у меня, а пленочные конденсаторы???
Стал смотреть, чем пленочные отличаются от обычных и керамических. Оказалось, они лучше работают когда греются, вернее лучше выдерживают нагрев при своей работе. О том, что конденсаторы еще и греются, я честно как то даже не думал до этого. Но если советуют, что пленочные конденсаторы лучше, то нужно следовать советам. Пленочные конденсаторы по найденным в интернете картинкам оказались более пухлыми и округлыми в своих очертаниях, чем керамические, которые тонкие и угловатые.
Из платы неисправной энергосберегайки надергал самые пухлые конденсаторы, в надежде что они пленочные))) Их тоже взял себе для схемы. И ферритовое колечко конечно. А еще, не поверите я был очень рад, когда нашел в лампочке пару многожильных проводов. Как их мне не хватало, монтажные провода для таких самоделок из одножильной витой пары которые я как раз использовал постоянно ломались и все время было не понятно, или я не так что то собрал, или снова где то не контакт.
Номинал добытых из энергосберегайки конденсаторов конечно не соответствовал указанному в схеме, но когда нас это останавливало.

Пол дня экспериментов и долгожданный успех!
Фото не будет, после экспериментов генератор стал похож на ворох лишних проводов, кучу лишних зап. частей, припаянных за один вывод и пр. Ужас в общем. Это и не важно.

Главное схема генератора заработала! Конечно это была уже не та схема, которую я пытался собрать вначале, а самая простая из 4 деталей)). Я даже на фильтр питания не стал ставить конденсаторы.
Считаем детали генератора с которыми он наконец заработал:
1. Сама микросхема TDA7056A из Китая
2. Ферритовая катушка, из неисправной энергосберегайки для ПОС
3. Пленочный конденсатор рядом с катушкой ПОС, из неисправной энергосберегайки.
4. Бифилярная катушка Тесла в форме тора, из обрезка витой пары от Билайн

Как понять, что схема работает. Для наглядности проще всего скрутить еще «Индикаторную катушку». Да снова катушка, не схема, а сплошные катушки.
Вот оно как, влезать в радиодиапазон, сплошные катушки и нюансы и столько всего нужно учесть.

Для индикаторной катушки подойдет любой провод, обрезки той самой красивой бело зеленой витой пары я как раз и взял.
Нужно намотать витков 30-50, мотать как обычно на три пальца к концам проводов припаять два светодиода встречно. Но я с трудом нашел всего один светодиод, его и впаял.
Индикатор есть. Генератор есть.
Все, кто на работе увидел как она работает собранная схема автогенератора сказали, что я сделал беспроводную зарядку для телефона)) Ведь и правда похож этот автогенератор на беспроводную зарядку. Подносишь индикаторную катушку со светодиодом, к бифилярной катушке, подключенной к автогенератору и светодиод загорается. Ярко так светит! Попробовали даже в качестве эксперимента телефон к катушке поднести, но беспроводная зарядка на телефоне не включилась((.
Короткое неинтересное видео работы устройства

В чем прикол самоделок из радио деталей? В том, что ты своими руками делаешь, что то такое, чего раньше ни когда не делал и в зависимости от результата получаешь от процесса или удовлетворение или разочарование.
С этим генератором какой то третий вариант, возникает чувство удовлетворенности что схема заработала и чувство неудовлетворенности, что работает не так как нужно. Когда я попросил осциллограф и подключил к нему выход генератора, то увидел вместо синуса какой-то шторм. в общем собранная схема для применения не годиться.
Сейчас при желании можно найти схему генератора под названием

Лептон-1

в ней уже побольше деталей по сравнению с той схемой которую я собрал, есть конденсаторы на 47 нанофарад и еще одна катушка, да снова катушка на 10 микрогенри.
Эту схему я в итоге собрал после того ка дождался из Китая необходимые запчасти.
Но и её тоже можно модернезировать добавив в схему оптрон и подстроечный резистор.
Оптрон выводами 1 и 2 припаивается к дросселю на 10 микроГенри через резистор 50 кОм
3 нога оптрона припаивается к 4 ноге TDA. 4 нога оптрона припаивается к 5 ноге TDA.
Такая добавка позволит плавно регулировать ток в катушке.
Что то подобное должно получиться после сборки
После сборки генератор обязательно нужно правильно настроить: резонанс, фазы, ток и пр.
Форма сигнала напряжения должна быть в виде чистого синуса, для этого в генератор из 4 деталей добавляется L-C контур обвязки. (схема Лептон1)
Подбором элементов этой цепочки можно точно настроить резонансную частоту, фазы тока и напряжения сигнала на выходе, а так же добиться максимума тока.
Наверное в идеале должно все должно выглядеть так:
1. Генератор работает точно на резонансной частоте катушки( при этом напряжение минимально, а ток максимален.
2. Напряжение на выходе по форме должно быть в виде красивой синусоиды, точно такой же формы как и ток (ток в катушке при резонансе всегда имеет форму синуса)
3. Фазы сигналов напряжения и тока должны совпадать
4. Ток должен иметь максимальное значение но ограничен до максимального знамения 150 мА
Вроде все просто, но добиться такого результата скорее всего не получиться((
Почему? Все перечисленные параметры взаимосвязаны и еще в систему катушка-генератор нужно добавить третий элемент-предмет приложения (растение, животное, человек. да все что угодно, мы же эксперементируем)
И как только появляется третий элемент, все настройки нужно делать снова.
Система из автогенератора катушки и предмета изучения очень четко реагирует на изменение любого элемента или его параметра. Например частота сразу меняется если поднести к катушке руку, меняется частота за ней следом изменяются остальные параметры.
Но вроде и не нужно такой идеальной точности, эффект все равно будет.

Плюсы и минусы микросхем TDA7056А в применении к схеме автогенератора?

Плюсы

1. Микросхема работает в очень широком, по моему мнению, диапазоне входных напряжений питания.
Её можно питать от 3 до 18 вольт напряжения питания. Это проверенный диапазон!
2. Заявленный диапазон температуры работы микросхемы до 105 градусов по Цельсию!!! А по ощущениям 60 это очень горячо и рука уже долго не терпит, а тут 105 что это значит, что можно не использовать радиатор или брать его но маленький почему? Потому что она и с маленьким радиатором не сильно греется))
4. Заявлено хорошее отношение сигнал шум, и низкий коэффициент нелинейных искажений- 0.25
5. Заявлена защита от коротких замыканий. Я что только и как не замыкал при настройке диапазона регулировки тока, но так и не смог спалить схему.
6. Мощность на выходе увеличивается с увеличением величины напряжения питания. Хотим больше мощности полаем больше напряжения.

Минусы

Я знаю реально один, но жирный минус!
1. У микросхемы нет защиты от переполюсовки.
Что это значит? Если вы на неё подадите питание не правильной полярности, то отправите микросхему в электронный рай. Она сразу сгорит. Ну что стоило поставить на входе питания диод? Что бы получить полную защиту от Дурака.

Как для чего нам эта частота и этот автогенератор?
Поскольку это отступлении от темы буду краток и спрячу информацию под спойлер

Дополнительная информация про автогенераторы катушки и их свойства

Как часто случаются разные открытия? Нужно сложить известные всем а и б и посмотреть на результат.
Это случайно сделал некий Александр Мишин, исследуя патент Николы Тесла о плоских бифилярных катушках он подал на катушки как раз частоту в этом диапазоне, в районе 300 кГц!!! Привет подводным лодкам ))) И заметил интересное свойство этих катушек на этой частоте.
Он заметил их влияние на свой организм. Как заметил меня не спрашивайте, это не главное он экспериментируя выяснил, что катушки, при питании их частотой 250-350 кГц создают в организме условия для его восстановления.
Откуда взялся этот диапазон частот 250-350 кГц? Мишин говорит что получил его путем эксперементов, сравнивая эффективность разных частот.
Так же он обнаружил что бифилярные катушки тесла на частоте около 300 кГц пагубно воздействуют на грибковые образования. Мишин рассказывает, что провел эксперимент с грибницей Вешенки и бифилярной катушкой тесла,
15 минут катушка пролежала рядом. На следующий день на месте здоровой грибницы Вешенки и мицелия была только слизь, Грибница гриба разрушилась.
Говорят рассада растений на которую периодически воздействовали такими катушками растет быстрее и всхожесть лучше.
Один человек мне рассказал про свой интересный эксперимент. Он из Ростова и у него как и у всех в округе, начал болеть виноград, какая то зараза напала. Он взял большую 21 см диаметром бифилярную катушку и подержал под каждым кустом винограда минут по сорок, в результате, он свой виноград собрал, а сосед в 70 метрах остался без винограда.
Дальше больше…, но это не тема для обсуждения на этом портале, кто хочет тот найдет сам. Катушки Мишина, автогенераторы и прочие.
Этому случайному открытию всего три года, так что эта тема сейчас активно обсуждается и развивается.
Вот как бывает, сто лет всем известны бифилярные катушки Николы Тесла!
Столько же используют частоту 300 кГц.
Но совместив две эти известные вещи, получаем нечто интересное по своим свойствам и воздействию на растения, животных и конечно же человека.

Эпилог и выводы

С момента моей первой самоделки, когда я собрал свой первый автогенератор прошло уже порядком времени.
Схема только выглядит простой, но не все так просто. Очень много всяких нюансов, имеющих большое значение.
Ведь это уже радиодиапазон.
Я даже не стал подробно рассматривать вопросы:
Как настроить этот автогенератор, на резонанс напряжений? И что это такое?
Как добиться правильной формы синуса на выходе?
Какой должен быть сдвиг фаз напряжения и тока?
Как все это регулировать?
При каком значении частоты, тока и напряжения получается большая эффективность?

Почему нет фото готового устройства? Я пока не могу сказать что закончил и устройство полностью готово.
Что то делаешь меняешь и понимаешь что нужно еще доделать. Если интересно фотки, добавил в комментариях внизу.
Можете посмотреть короткое и не интересное видео как работает эта штуковина, вернее как меняется свечение светодиода индикаторной катушки и какой формы и амплитуды напряжение на выходе.

Вообще тема Николы Тесла, его катушек, энергий связанных с ними, покрыта некоторой завесой тайны и официально уже не обсуждается. Этим занимаются энтузиасты одиночки, вроде Мишина.
Официально используются лишь не многие из открытий Николы Тесла, самый известный это конечно трехфазный двигатель.
Мишин сложил всем известные а и б и получил нечто интересное, думаю многие будут долго спорить и обсуждать, что именно и почему и как это работает?

А выводs такие:

Обозреваемая микросхема обладает множеством плюсов и всего одним минусом!
Эту микросхему можно включать по «неправильной» схеме, и она работает!
Она прекрасно работает на частоте в 25 раз превышающей звуковой диапазон!!! И может использоваться не только в схемах усилителей звуковой частоты, но и в схемах где нужна и более высокая частота вплоть до 500 кГц, а возможно и выше.
Стоимость описанной микросхемы даже по нашим временам очень низкая меньше 0. 1$
С помощью этой микросхемы вы можете самостоятельно собрать простое устройство и исследовать бифилярные катушки Тесла.
А это не паханное поле для исследований. Эти катушки даже не замкнуты!!! Контакта между проводами нет, но они как то работают!!! Неужели это не интересно? Не замкнутая цепь и работает? Еще как работает!!!

Предупреждение

Многие скажут начал с катушек Тесла закончил катушками Мишина.
По этому не могу не отставить предупреждение для таких умников и диванных экспертов.
На свободных контактах бифилярной катушки при работе генератора наводиться очень высокое напряжение, это же Тесла, в нашем случае несколько киловольт.
Обязательно прячьте или изолируйте свободные концы обмоток бифилярной катушки. Иначе может сильно и неприятно пощипать, а в случае удачи может и убьет к чертовой матери.

Всем желаю не верить в видимую картину мира, он не такой как кажется.
Всем удачи и здоровья!

Бивис аудио исследования

Тон-генераторы на базе CMOS Logic

В мире синтезаторов, сделанных своими руками, люди возятся с простые логические микросхемы CMOS для создания всего из осцилляторы к секвенсорам. CMOS (бесплатно Metal Oxide Semiconductor) чипы были прогресс в области логических микросхем, который устранил большинство недостатков старых ТТЛ (транзисторных Транзисторная логика) частей.

КМОП-микросхемы недороги, их легко найти. легко использовать. В этой статье представлена прикладная нагрузка схем генерации звука CMOS для вашего развлечение.

Как звучат КМОП-синтезаторы?

В своей простейшей форме эти схемы генерируют цифровые прямоугольные звуки. они не хай-фай и вообще не имеют таких удобств, как конверты. Однако, комбинируя различные КМОП-генераторы, с помощью нескольких других логических трюков вы можете создать сложные формы сигналов, которые явно лофи, шероховатый и похожий на гул.

Основы микросхем

Для наших экспериментов мы будем использовать пару основные фишки:

40106 Шестнадцатеричный инвертирующий триггер Шмитта: Этот чип содержит 6 отдельных импульсов Шмитта. триггеры. Триггер Шмитта — это компаратор. схема с положительной обратной связью. Это означает, что при высоком уровне сигнала (положительное напряжение определяется как «1») подается на входной контакт, выходной контакт генерирует низкий уровень сигнала (напряжение заземления определяется как «0»). Эта простая схема может подключить к паре резистор/конденсатор быстро включить выкл. Когда частота этого включения/выключения преобразования находится в слышимом диапазон, мы слышим тон прямоугольной волны.
4040 Двоичный счетчик/делитель: Это простая логическая микросхема принимает на вход прямоугольную волну и генерирует колебания на 8 выходах с частота, связанная с входной частотой. Q1 генерирует частоту в четверть частота входного меандра, Q2 генерирует восьмую и так далее до Q12. Это позволяет нам использовать октавы частоты.
4051 Восьмиканальный аналоговый Мультиплексор/демультиплексор: Состояние напряжения трех адресов контакты A, B и C определяют, какой из восемь каналов подает свое напряжение на общий соединительный штифт.

Примечание: Все схемы на этом сайте используют следующие обозначения для конусов потенциометра: A = Логарифмический, B = линейный

Эксперимент 1: нестабильный мультивибратор

Какой к черту нестабильный мультивибратор? это просто осциллятор, который мы будем настраивать, чтобы положить из тон в заданном диапазоне. Применить 5-9вольт постоянного тока к контакту 14, соедините контакт 7 с землей. Затем подключите конденсатор и потенциометр, как показано на схематический. номиналы конденсатора и потенциометр определить диапазон частот — я выбрал значения, которые дают хороший диапазон в пределах слышимые частоты. Потенциометр B10K регулирует частота.

Эксперимент 2: сигнал линейного выхода и регулятор громкости

В этой версии добавлен развязывающий конденсатор C2, делитель напряжения (R1+R2) и регулятор громкости. Это укрощает вывод до уровня более подходит для подключения к линейным входам, например усилитель звука.

Эксперимент 3: простой низкочастотный осциллятор (ЛФО)

Вот простой LFO, который можно использовать для управлять другими цепями, такими как эффекты модуляции.

Эксперимент 4: Простой LFO со светодиодным индикатором скорости

Здесь мы добавляем переключающий NPN-транзистор C2 в качестве развязывающий колпачок, диод D1, светодиод и ток ограничительный резистор (R1) для визуального индикация работы LFO.

Эксперимент 5: Генератор с регулируемым режимом работы Цикл

Эта модификация Simple Oscillator добавляет дополнительный потенциометр и диод для управления Duty Цикл или количество времени, потраченное на вывод одного сторону прямоугольной волны. Результат более интересное изменение тона вывода.

Эксперимент 6: Двойной осциллятор

Здесь мы берем выходной сигнал одного осциллятора и подать его на вход второго генератора. Диод D1 удерживает второй генератор от обратной связи в осциллятор один.

Эксперимент 7: смешивание с диодами

Здесь мы берем результат двух независимых осцилляторы и смешать их вместе.

Если вы просто соедините оба выхода вместе, вы отменит звук. Это потому, что выход каждого осциллятора будет возвращаться в ввод, тем самым создавая хаос и другие нефункциональное поведение. Чтобы решить это, вам нужно изолировать выходной сигнал от входного сигнал.

Это можно сделать с помощью резистивного смесителя (просто поставить два резистора, 33кОм должно работать, на выходы), или используйте микширование диодов, как показано здесь.

Резистивное микширование просто ослабит звук. но не изменит своего характера. Смешивание диодов действует как однополупериодный выпрямитель и создает очень интересная вариация на стандартный квадрат звук волны.

Давайте построим что-нибудь интересное

В нашем первом эксперименте с гибким тоном генератор, давайте посмотрим на гетеродин Исследователь космоса. Эта конструкция состоит из четырех 40106 прямоугольных генераторов. Питания напряжение можно просадить с помощью VR1 для создания голодные звуки, поскольку каждый осциллятор конкурирует за Напряжение. Каждый выходной каскад подключается к переключателю, который переключается между резисторным смесителем и диодом Смеситель. Каждый звучит по-разному. Каждый этап также имеет собственную ручку громкости — это упрощает создавать бьющиеся гетеродинные шумовые стены.

Еще больше удовольствия: Heterodyne Peyote Space Explorer

Эта часть представляет собой конгломерат различных вещи: три независимых осциллятора, сложный генератор сигналов, схема белого шума и Смеситель. Схема генератора сигналов сложной формы из отличной статьи «Веселье с морским мхом». Морской мох. Возьми?

Использование ваших эффектов!

Вы можете взять вывод вашего звука CMOS схемы генератора и подайте их в эффекты и педали. Это открывает совершенно новый набор звуков. Фузз, дисторшн, задержка, фазировка, припев, все позволит вам создать некоторые очень странные, хорошие или атмосферные звуки.

Если у вас есть схема с несколькими генераторами, например Heterodyne Space Explorer, показанный выше, применение аналоговой или цифровой педали задержки) к выходной цепи удалит двухмерный характер звука и открыть его резко вверх. Реверберация также может иметь большое значение. влияет на пространственное распространение звука.

Ссылки и дополнительная литература

Отличная доска Looney от Flux Monkey: http://www.fluxmonkey.com/electronoize/looney1.htm

Красиво хаотично Арта Харрисона Какофонатор: http://theremin.us/Circuit_Library/cacophonator.html

Веселье с морским мхом — http://www.milkcrate.com.au/_other/морской мох/

Николас Коллинз, электронная музыка ручной работы — http://www. nicolascollins.com/read.htm

Lunettas, схемы, вдохновленные Стэнли Лунеттой — http://electro-music.com/forum/forum-160.html

Как сделать звуконепроницаемый кожух генератора своими руками. Тихая коробка генератора!

У вас есть генератор или воздушный компрессор, который сильно шумит? Вы хотите, чтобы эти приборы замолчали, насколько это возможно? В этой статье мы покажем вам, как звукоизолировать генератор или компрессор, создав тихую коробку со звукоизоляцией. Мы изготовили звукоизолирующий бокс для портативного генератора Champion мощностью 9500 Вт.

Как и большинство генераторов, за исключением, конечно, инверторных генераторов, они могут быть очень громкими. После сборки тихой коробки уровень шума ниже, чем у дорогих генераторов Honda Inverter.

Этот тихий блок можно также использовать для отключения воздушного компрессора, поскольку методы шумоподавления аналогичны.

Создание одного из этих шумоподавляющих генераторов является более простым, чем большинство видеоуроков на YouTube заставят вас поверить. Не поймите меня неправильно, на YouTube есть много отличных видеороликов о самодельных бесшумных коробках; Но это не должно быть так сложно.

7 основных критериев при проектировании бесшумной коробки генератора

При разработке бесшумной генераторной коробки было семь основных критериев , которым должен соответствовать бесшумный блок.

Бесшумный блок генератора должен снижать шум генератора не менее чем на 50 %. Превысить уровень шумоподавления на 50 % можно, следуя приведенным ниже инструкциям по сборке бесшумной коробки.
Поскольку бесшумный генераторный ящик будет использоваться только во время длительных отключений электроэнергии, его необходимо разобрать для хранения в минимальном пространстве. Дно небольшого шкафа под висящей одеждой — лучшее место для нас.
Ящик должен быстро и легко собираться и разбираться без использования винтов.
Сопрягаемые поверхности деталей должны быть герметичными, чтобы предотвратить утечку звука.
Должны быть впускные и выпускные отверстия для достаточного охлаждения.
Звукоизолированный генераторный ящик должен обеспечивать работу генератора в навесе от дождя; И никто, включая соседей, не подвергается воздействию большого количества угарного газа.
Бесшумный бокс должен иметь модульную конструкцию, позволяющую гибко устанавливать различные типы шумоглушителей и вентиляторов.

Шаг 1 – Измерения

Самый первый шаг, с которого вы хотите начать, – это измерение вашего генератора или воздушного компрессора, в зависимости от того, для чего вы хотите построить бесшумную коробку.

Вам нужно будет оставить несколько дюймов с каждой стороны коробки, чтобы можно было использовать толщину деки, толщину изоляции и вентиляционные свойства. Делая это, вы минимизируете риск обрезать деку не того размера.

Вы также должны принять во внимание размеры, если вы хотите использовать этот звуконепроницаемый бокс, чтобы иметь возможность разместить более одного устройства. У кого-то есть генератор, компрессор и даже насос для бассейна, и им нужен тихий

Шаг 2. Вырежьте боковые стороны и верхнюю часть звукоизоляционной коробки

MDX MDF

Вырежьте MDX ( Medium Density Fibreboard Amazon Link ) в соответствии с вашими размерами с помощью циркулярной или настольной пилы. Вы должны пометить четыре части стены и одну верхнюю часть карандашом, чтобы потом не было путаницы. Убедитесь, что вы покупаете нужный размер и достаточно MDX или звуковой платы, чтобы вам не пришлось возвращаться в магазин бытовой техники или делать второй онлайн-заказ. Ссылка выше — это MDX, который я использовал для создания своей тихой коробки 9.0005

Шаг 3. Сделайте отверстия для вентиляции

Измерьте диаметр вентиляционных каналов и отметьте два круга на коробке MDX для вырезания. Первый вентиляционный канал должен быть на крыше вашего вольера. Верхнее отверстие должно быть сзади, а не по центру. Отрежьте второй вентиляционный канал на боковой части, которая будет на противоположной стороне от верхнего канала. Разложите кусочки тихой коробки на плоской рабочей поверхности так, чтобы четыре стены окружали верхнюю часть.

Этап 4. Приклейте и загерметизируйте первый слой звукопоглощающей изоляции

Ключом к звукоизоляции является добавление слоев свободного пространства, позволяющих рассеивать звук. Лучший способ приглушить звук внутри генераторной коробки с тихим звуком — добавить более одного слоя звукопоглощающего материала.

Звукопоглощающая изоляция.

Первый слой, который вы должны добавить, изготовлен из звукоизоляционного материала Vinyl MLV (Mass Loaded Vinyl). Звукоизолирующий материал из винила предназначен для блокировки шума и используется для звукоизоляции, в отличие от пены, которая является звукопоглотителем. Звуковой барьер MLV, который мы использовали для создания звуконепроницаемого кожуха генератора, представляет собой «акустический звуковой барьер TMS Mass Loaded Vinyl 4 фута X 4 фута — 16 квадратных футов и 1 фунт». Щелкните здесь, чтобы узнать текущую цену на Amazon.

Даже если звукоизоляционный материал, который вы используете внутри корпуса, имеет клей, было бы неплохо добавить немного «шумоизоляционного состава Greenglue». Вам также понадобится шумоизоляционный герметик Greenglue (Amazon Link) , чтобы заклеить края винила. Чтобы узнать больше о продуктах GreenGlue, НАЖМИТЕ ЗДЕСЬ , чтобы перейти к нашему учебному пособию по Greenglue и обзору продукта. Мы объясним, почему мы всегда используем GreenGlue и почему это наши любимые звукоизоляционные герметики.

Шаг 6. Добавьте второй слой звукоизоляции внутри бесшумного шкафа

Вспененный мат из винилнитрила с закрытыми порами идеально подойдет в качестве второго слоя звукоизоляции. Я не мог найти именно тот тип коврика из пенопласта, который мне нужен, на Amazon, поэтому в итоге я стал поддерживать свой местный хозяйственный магазин. Вы также сможете увидеть то, что вам нужно, в местном хозяйственном магазине. Опять же, обрежьте его по размеру и приклейте прямо к виниловому слою, еще раз загерметизировав края с помощью GreenGlue, чтобы завершить звукоизоляцию.

Шаг 7. Время собрать бесшумный кожух генератора своими руками

Пришло время, наконец, собрать бесшумный кожух генератора своими руками! Одну за другой прикрепите все четыре стены с помощью гвоздей или шурупов. Я всегда использую винты на случай, если в будущем захочу модифицировать бесшумный корпус или просто разобрать его для экономии места. Наконец, прикрепите верхнюю часть корпуса и надежно закрутите ее.

Совет: Если вы выберете конструкцию с откидной крышкой для облегчения снятия генератора меньшего размера, вентиляционные отверстия придется устанавливать по-другому, так как шланги будут мешать.

Шаг 8. Установка вентиляционных каналов в звуконепроницаемую коробку самодельного генератора

Необходимо обеспечить подачу воздуха и надлежащую вентиляцию внутрь бесшумной коробки самодельного генератора.
